SMA同轴直舱壁射频连接适配组件

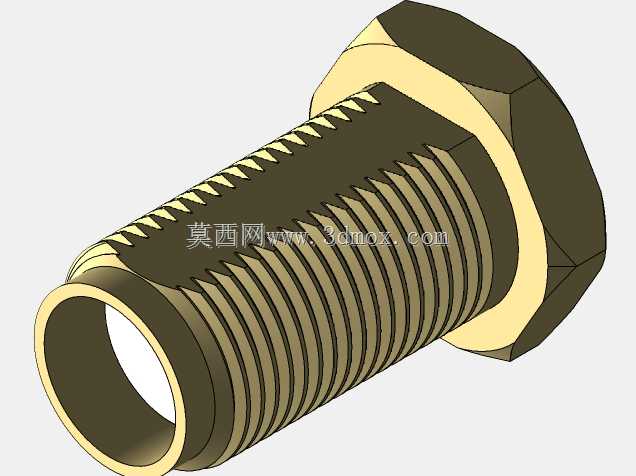

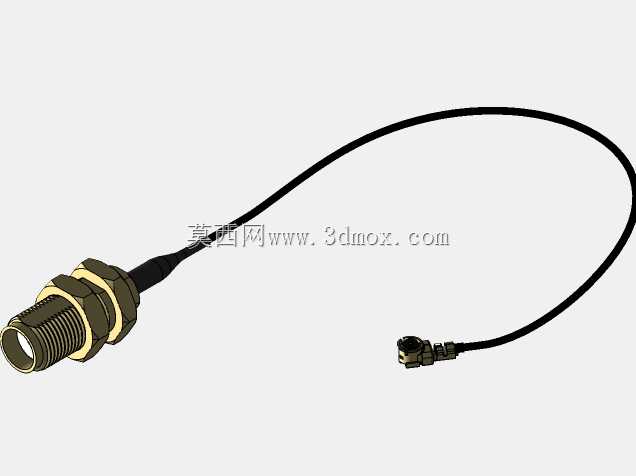

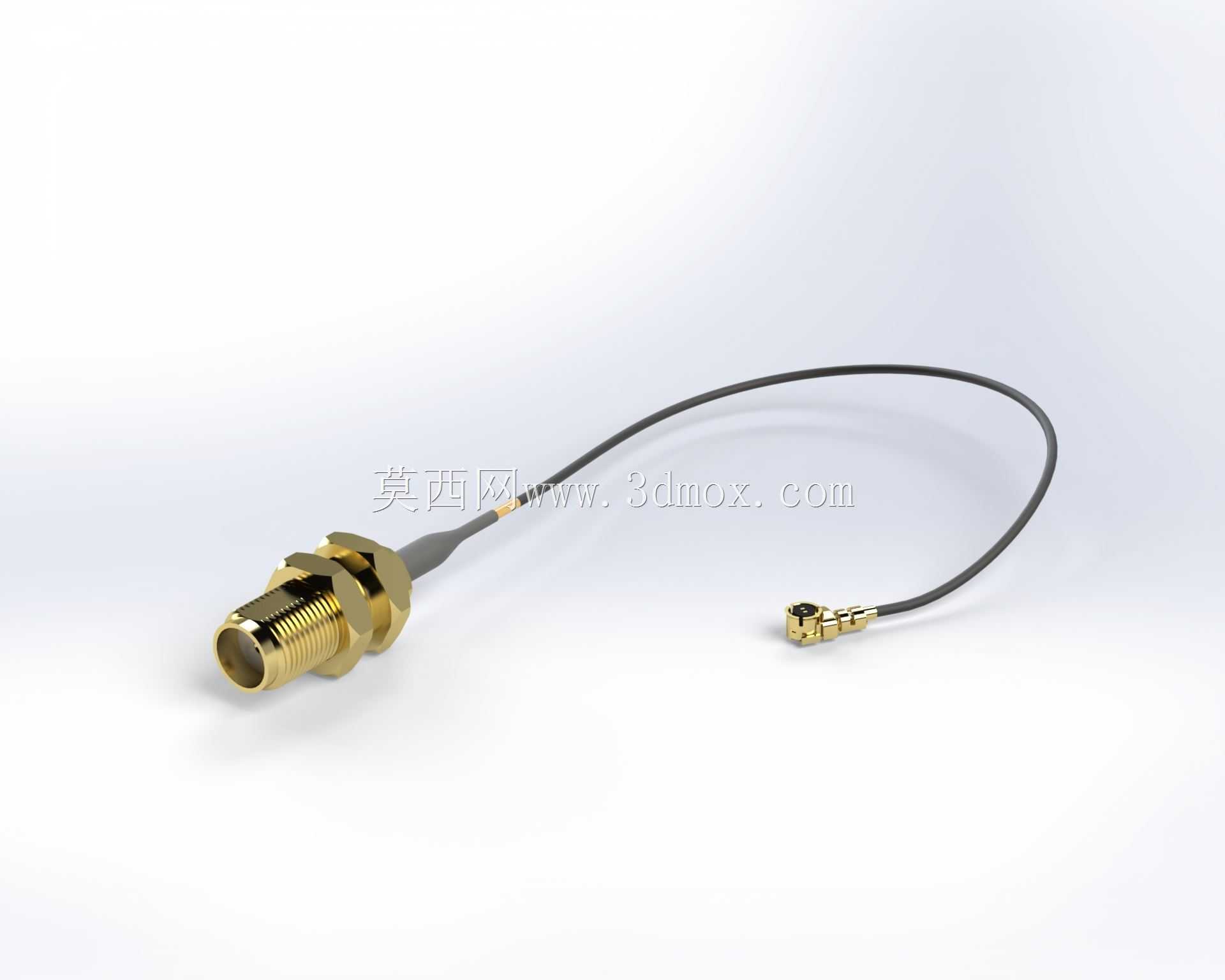

　　在射频通讯测试、小型化通信设备集成、工业无线信号传输场景中，舱壁式同轴适配组件是解决设备壳体内外信号连通、同时保证壳体密封与结构强度的核心连接件，本次建模的SMA同轴直通舱壁适配器搭配半柔同轴馈线，完整还原了实际量产件的结构细节与安装特征。从实际工程应用来看，这类组件常被用在通信机箱、射频测试治具、无线信号收发设备的面板安装位，一端通过SMA外螺纹接口固定在设备舱壁外侧，可外接标准SMA接口的天线、测试线缆，另一端通过端接的微型射频接头连接设备内部的射频电路板，实现射频信号低损耗跨舱壁传输，避免线缆直接穿舱带来的密封失效、结构拉扯断线问题。建模过程中优先还原了产品的功能结构逻辑：SMA公头端的六角锁紧螺母、穿舱螺纹段、

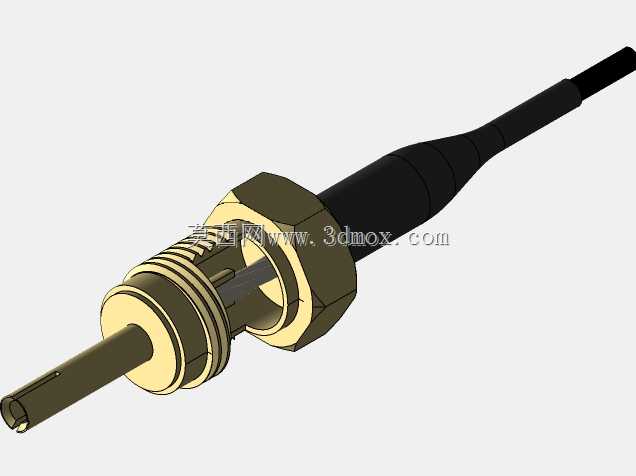

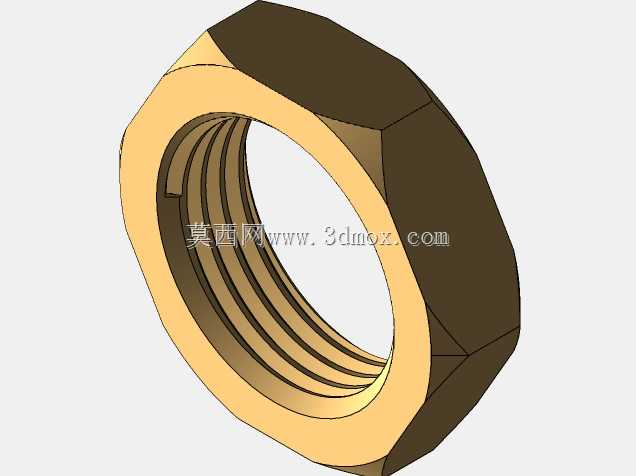

　　密封垫圈安装位都按照实际安装尺寸做了等比例还原，穿舱螺纹的公称直径、螺纹长度匹配常规1.5-2mm厚度的设备面板安装需求，六角螺母的对边尺寸符合标准紧固件的扳手操作空间要求，安装时只需在面板开对应直径的穿线孔，从外侧插入接头后在舱内旋紧锁紧螺母即可完成固定，配合密封圈可实现IP65级别的面板密封，适配户外通信设备的防水需求。连接的半柔同轴馈线部分，建模时还原了线缆的外被层、屏蔽层、内导体的层状结构特征，线缆的弯曲半径参考实际半柔线缆的最小弯曲阈值设置，避免建模中出现不符合实际布线要求的过小弯折，端接的微型射频接头的压接部位、卡扣结构都做了细节还原，接头与线缆衔接处的应力释放锥段也完整呈现，可直接用于设备内部布线的干涉检查、装配模拟。

　　从设计思路上，这类直通式舱壁适配器没有额外的信号转接结构，内导体直接贯通，最大程度降低信号传输过程中的驻波比与插入损耗，适配DC-6GHz频段的射频信号传输需求，建模时特意区分了接头金属部位的黄铜基材、表面镀金层的外观特征，以及线缆外被的灰色绝缘材质、接头内部绝缘介质的白色PTFE材质，可直接用于渲染输出产品说明图、装配示意图。安装边界方面，SMA接头伸出舱壁外侧的长度匹配常规SMA公头对接的操作空间，不会出现外接接头时与面板其他部件干涉的问题，舱内侧的接头尾部与线缆衔接处预留了足够的线缆弯折空间，即使在紧凑的设备腔体内，也能完成线缆的布线固定，不会因为接头尾部过短导致线缆弯折半径超标，长期使用出现内导体断裂的问题。

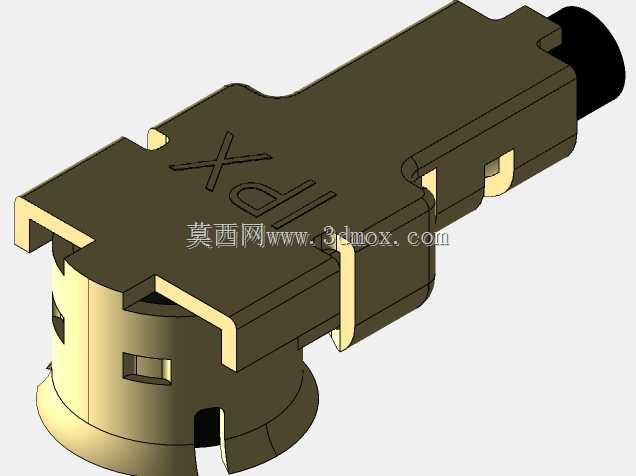

　　不同于普通的板端SMA接头，这款带半柔线的舱壁适配器不需要在内部额外焊接射频线缆，出厂时已经完成接头与线缆的压接匹配，现场安装时只需固定舱壁接头、将末端微型接头扣接在板端射频座上即可完成装配，大幅降低现场装配的焊接难度，也避免手工焊接带来的信号一致性差问题，建模时还原了末端接头的卡扣锁紧结构，可直观展示接头与板端座的扣合状态，用于装配指导文件的制作。在结构细节上，SMA接头的内导体插针按照标准尺寸建模，插针的突出长度、直径匹配通用SMA母座的对接尺寸，不会出现插针过长顶坏母座内导体、插针过短接触不良的问题，接头外螺纹的螺距、牙型都符合SMA射频接头的行业标准，可与所有标准SMA型接口配件通用互换。线缆部分的长度可根据实际设备腔体尺寸灵活调整，本次建模的线缆长度适配常规小型通信机箱的跨舱布线距离，模型中保留了线缆的可编辑参数，可根据不同项目的布线需求快速调整线缆长度、弯折路径，不需要重新构建接头模型，提升结构设计阶段的选型与布线效率。
