多规格金属瞬时面板按钮结构设计

　　这类瞬时面板按钮是工业控制回路里最常见的人机交互元件之一，从普通机床的操作面板、自动化产线的工位控制盒，到小型检测设备的触发输入端、甚至特种车辆的车载操控台，都能见到这类短行程金属按钮的身影。和传统的塑料按钮不同，这类金属外壳的瞬时按钮抗磕碰、耐油污的表现更好，在车间多切削液、多金属粉尘的工况下，防护等级能满足多数常规工业场景的使用需求，不会因为少量切削液溅入或者粉尘堆积就出现触点接触不良的问题。

　　从功能逻辑上看，这类按钮属于自复位瞬时触发类型，也就是按下时触点接通或者断开控制回路，松开后内部的复位弹簧会自动把按钮帽顶回初始位置，不会保持锁定状态，非常适合需要点动触发、信号确认、急停旁路这类不需要长期保持通断状态的控制场景。部分带环形灯圈的款式，还能通过灯色区分设备状态，比如绿色对应设备待机可触发、红色对应运行中禁止操作、蓝色对应功能激活状态，操作人员不用凑近看面板标识，远远扫一眼灯色就能判断当前工位的状态，能有效降低误操作的概率。

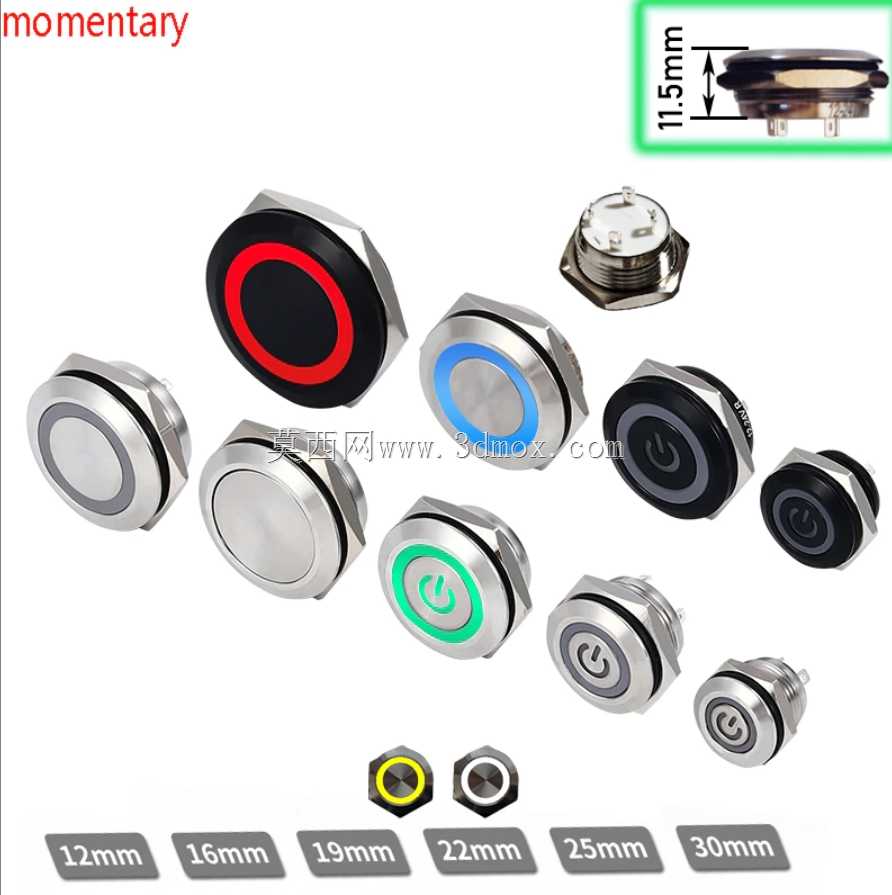

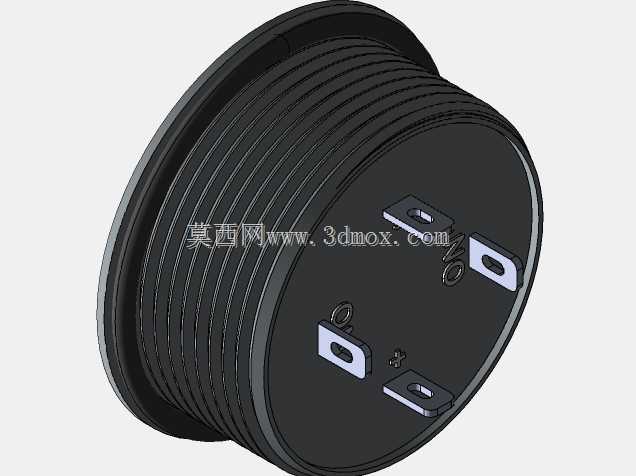

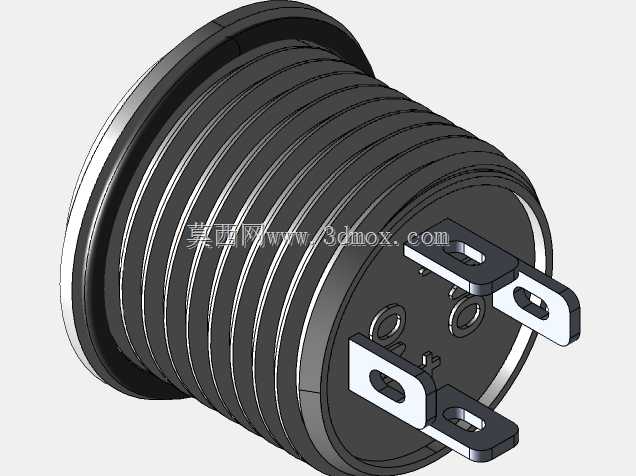

　　做这类按钮的三维建模时，首先要理清不同安装孔径的适配边界，目前市面上流通的同系列按钮覆盖12mm到30mm的常规面板开孔尺寸，其中12mm和22mm是工业领域用量最大的两个规格——12mm款多用于空间紧凑的小型手持操作盒、集成度高的紧凑型设备面板，22mm款则是通用工业控制柜的标准开孔尺寸，和多数常规按钮、指示灯的安装孔径通用，替换旧件的时候不用重新扩孔或者补面板，适配性更强。建模时要重点注意安装螺纹段的长度，要匹配常见的1-5mm厚度的冷轧钢面板、铝板甚至薄不锈钢面板的安装需求，尾部的接线端子要留出足够的接线空间，不能和面板内部的线槽、其他元件发生干涉。

　　结构设计上，这类按钮采用六角螺母锁紧的面板安装方式，安装时从面板正面把按钮插入开好的安装孔，在面板背面拧上配套的金属锁紧螺母就能固定，不需要额外的固定支架，安装效率很高。按钮头部的金属外圈做了倒角处理，既避免安装时划伤操作人员的手，也能让按钮和面板的贴合更紧密，减少缝隙积灰。带灯款的透光圈采用半透明磨砂PC材质，光线从内部LED发出后经过磨砂层漫射，不会出现刺眼的光斑，在车间不同角度的光照下都能清晰识别灯的状态。按钮的按压行程控制在1.5mm左右，按压力度设置在3-5N，既不会因为轻微的触碰就误触发，也不会因为按压力度过大导致长时间操作后手指酸痛，符合工业操控的人机工程学要求。

　　触点部分采用镀银合金触点，导通电阻小，能承受常规控制回路的5A以内交流负载，满足多数继电器、PLC输入点的通断需求，不会因为长期频繁通断出现触点氧化烧蚀的问题。内部的复位弹簧采用304不锈钢材质，长期使用不会因为车间的潮湿空气、油污腐蚀出现弹力衰减，保证按钮的自复位功能长期可靠。建模时还要注意按钮的防水密封结构，在按钮帽和外壳之间设置硅胶密封圈，达到IP65左右的防护能力，这样在车间日常清洁、或者有少量液体飞溅的场景下，液体不会渗入按钮内部导致短路失效。

　　在做设备面板的整体布局设计时，这类按钮的头部突出面板的高度控制在11.5mm左右，不会因为突出过高被意外碰撞触发，也不会因为突出过矮导致按压时找不到着力点。不同功能的按钮可以通过灯圈颜色、按钮帽上的丝印标识区分，比如电源触发用带电源标识的黑色款、启动用绿色带灯款、停止用红色带灯款，不用额外粘贴标识牌，面板整体更简洁美观。建模时采用表驱动的参数化设计方式，把安装孔径、头部厚度、螺纹长度这些参数设置为可变量，需要不同规格的按钮时只需要修改对应参数就能快速生成对应型号的模型，不用重复建模，能大幅提升面板设计阶段的选型和布局效率。
