MS3106R28-21SW军用焊接连接器结构设计

　　本次呈现的MS3106 R 28-21SW连接器，属于PM系列经济型军用焊接连接系统，核心对标MIL-DTL-5015、MIL-C-5015军用标准设计，主要面向恶劣工况下的信号与电源传输场景，在野战通信装备、重型工业设备、机载车载电控系统、港口起重机械电控回路、矿山开采设备布线系统中都有广泛应用，能够在高振动、大温差、存在油污与粉尘侵蚀的环境下维持稳定的电气连接性能，避免因连接失效导致的设备停机、信号误传、供电中断等工程问题。

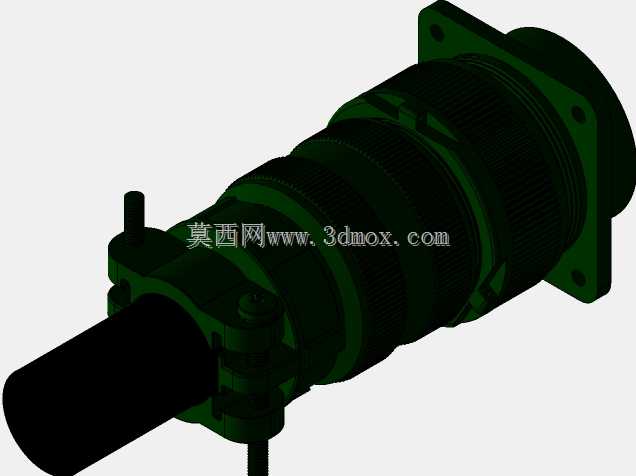

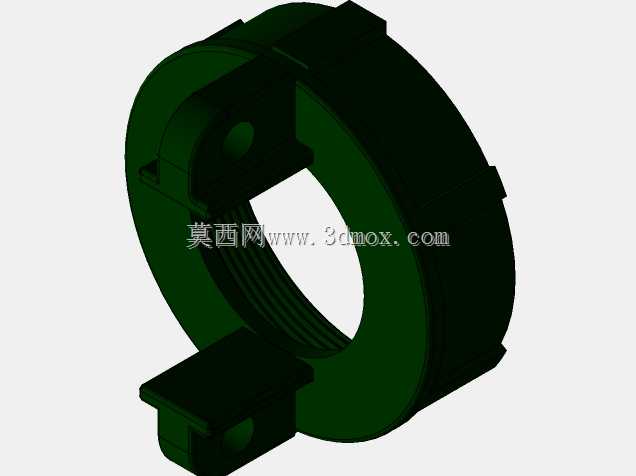

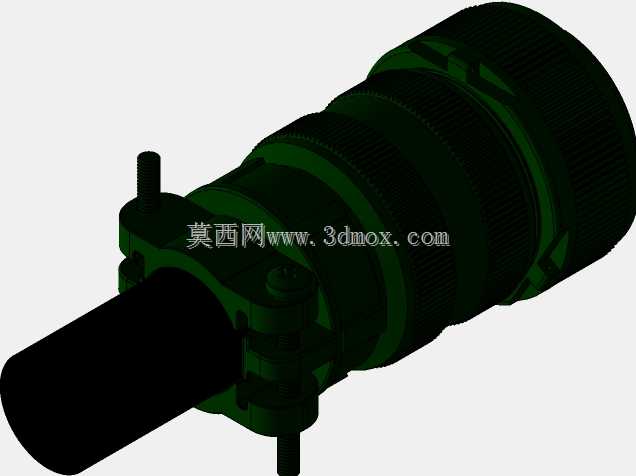

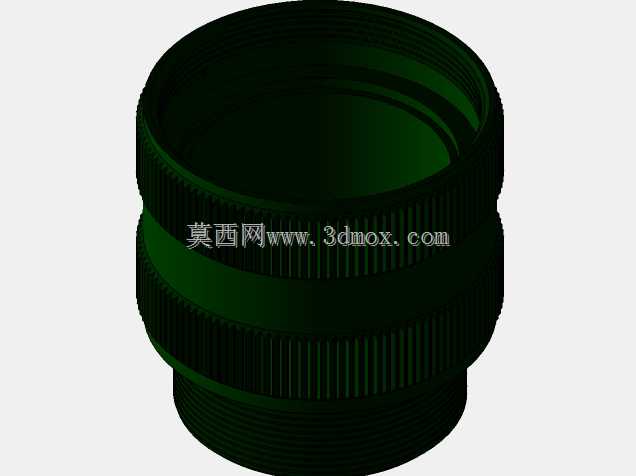

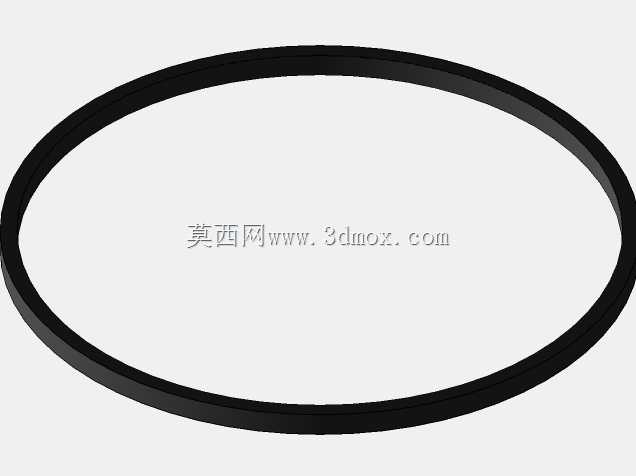

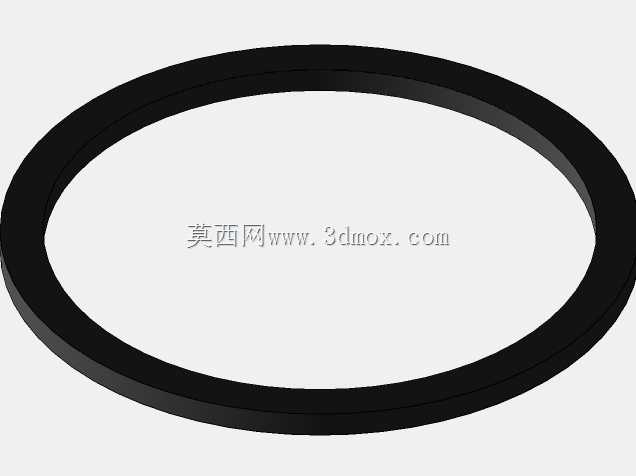

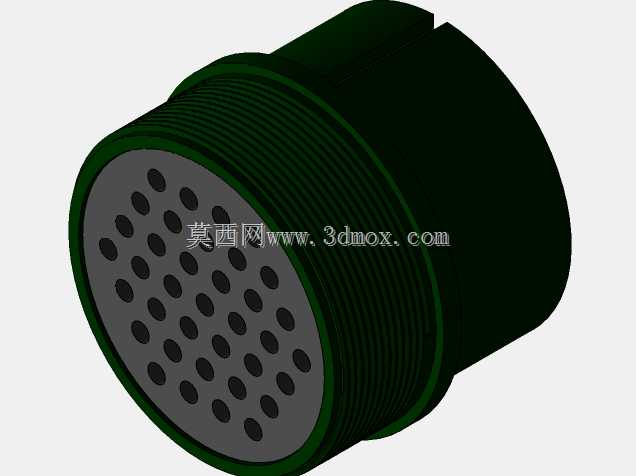

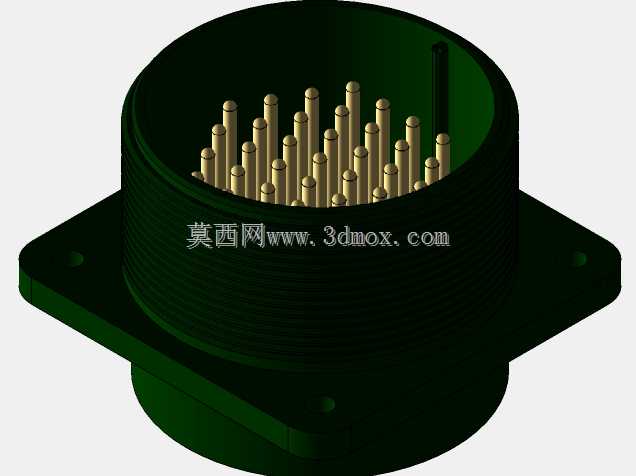

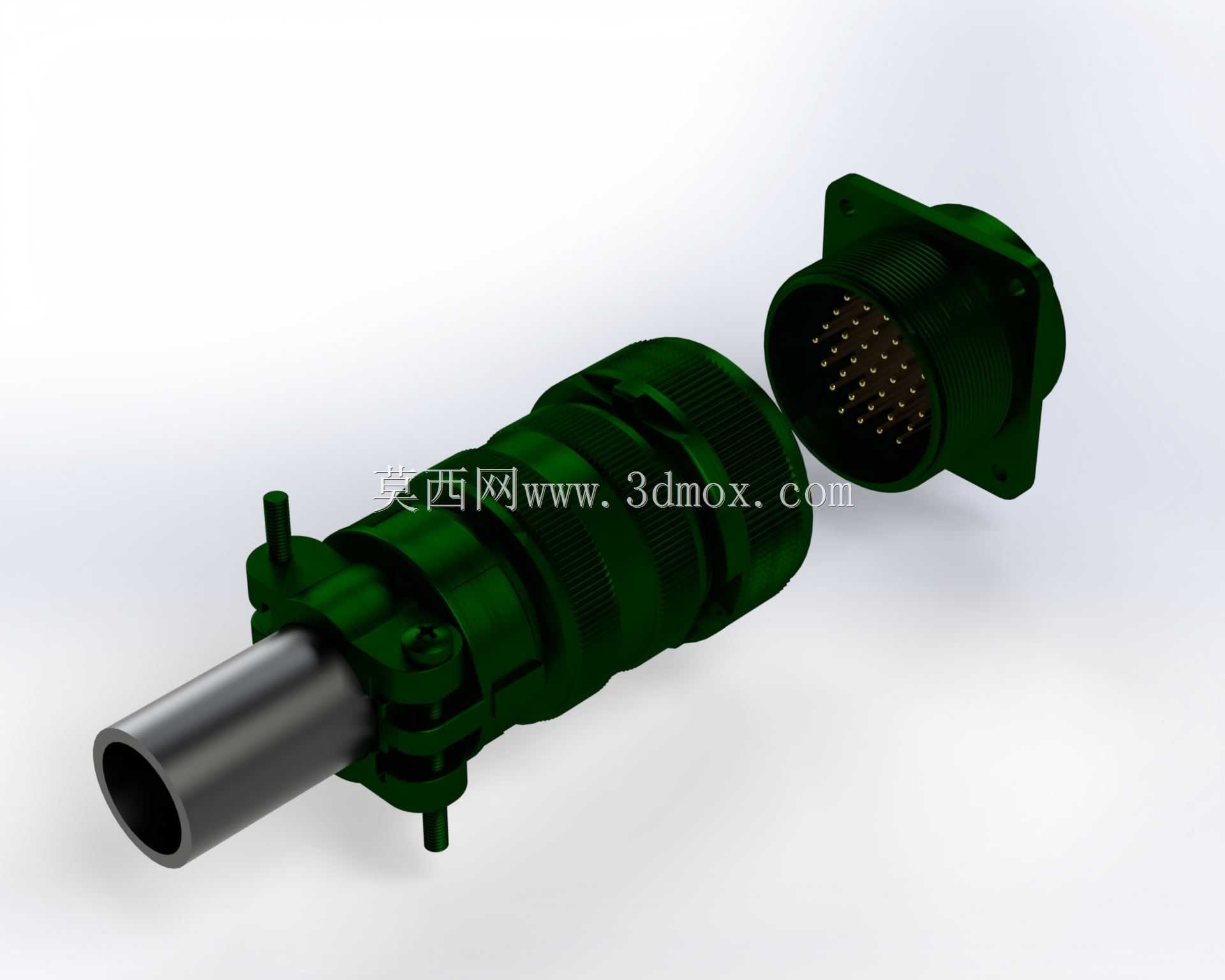

　　从结构设计逻辑来看，该连接器采用插头与插座配对的分体式结构，插座端为方形法兰安装结构，法兰上预留四个对称的安装固定孔，可直接通过螺栓紧固在设备面板、舱壁或者安装支架上，安装时需注意法兰面与安装基面的贴合度，必要时加装密封垫圈提升防护等级，避免液体、粉尘从安装缝隙渗入连接器内部。插头端采用尾部直式出线结构，金属尾管可适配对应线径的电缆，通过尾部的夹紧结构实现电缆的抗拉固定，避免线缆拖拽导致内部焊接点脱落，同时插头外壳设置有防滑滚花纹理，在佩戴防护手套的工况下也能顺利完成插拔操作，外壳上的定位销结构可实现插头与插座的快速对位，避免插针与插孔错插导致的接触件损坏。

　　接触件采用21芯高密度排布，可同时满足多路控制信号与小功率电源的传输需求，焊接式接触件的接线方式适配多股铜芯电缆，接线时需按照芯线定义逐一焊接，焊接完成后需清理焊锡残渣，避免残渣遗留在连接器内部造成短路问题，插合后接触件的接触电阻满足军用标准要求，在额定电流下的温升控制在合理区间，不会因长期通电导致绝缘件老化加速。外壳采用高强度金属材质加工，表面做军绿色钝化处理，具备优秀的耐腐蚀性能，可适应盐雾、湿热等恶劣环境，外壳之间的配合间隙经过严格控制，插合后可实现可靠的电磁屏蔽效果，降低外界电磁干扰对内部传输信号的影响，同时也能避免内部信号向外辐射干扰周边敏感电子设备。

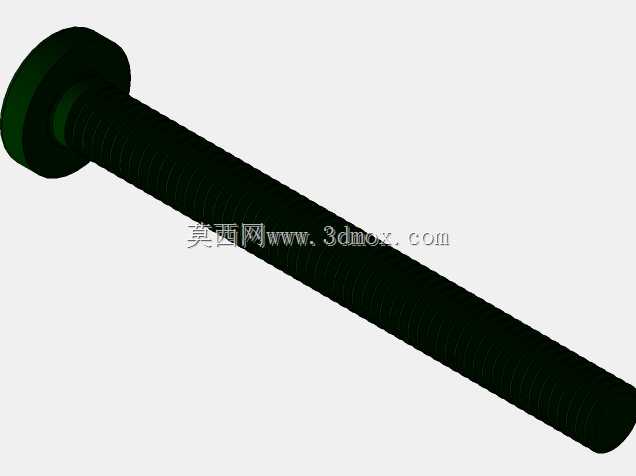

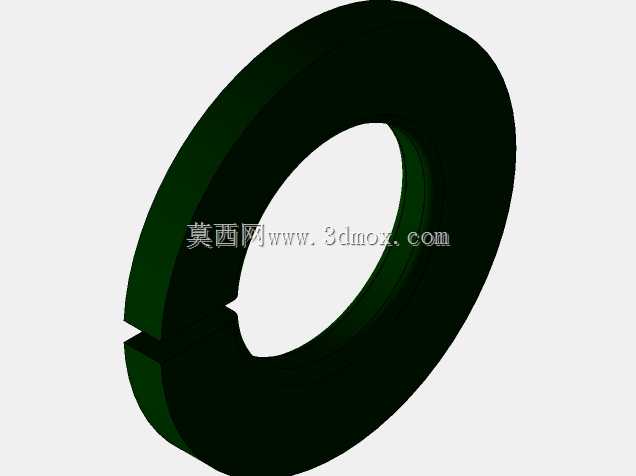

　　在实际选型应用中，该连接器的安装边界需要重点考量：插座法兰的安装开孔尺寸需匹配法兰外形，预留足够的螺栓操作空间，插头侧需要预留足够的插拔操作距离，避免周边结构件干涉插拔动作，尾部出线的弯曲半径需要满足电缆的最小弯曲要求，避免线缆过度弯折导致线芯断裂。配套的完整附件包括尾部电缆密封套、防尘盖、安装紧固件等，在未插合状态下需安装防尘盖，避免灰尘、杂物进入接触件腔体导致接触不良，密封套可根据电缆外径选择对应规格，实现电缆与连接器尾部的可靠密封，提升整体防护等级。

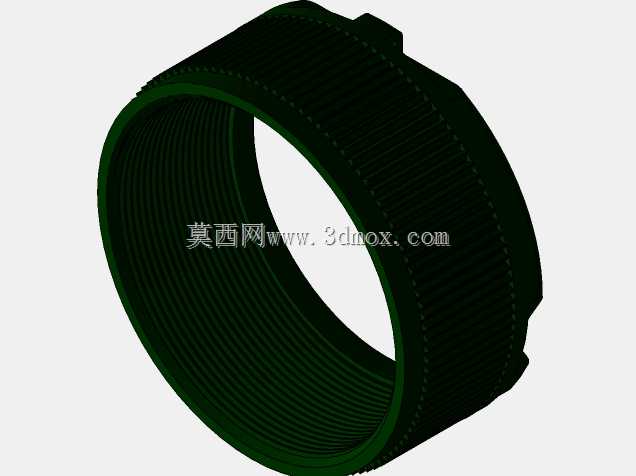

　　该系列连接器的设计核心是在满足军用连接性能要求的前提下，优化结构工艺降低制造成本，相比同规格高等级军用连接器，在非极端严苛的军用场景、重型工业场景下具备更高的性价比，同时完全覆盖常规工业场景的性能冗余需求，结构设计上充分考虑了现场安装、维护的操作便利性，不需要专用工具即可完成接线、插拔操作，适合批量布线的工程场景。接触件的插合端采用导向倒角设计，插合过程中可自动校正微小的对位偏差，降低现场操作的对位难度，锁紧结构采用螺纹旋紧方式，插合到位后有明确的手感反馈，在高振动工况下不会出现松脱问题，可长期维持稳定的连接状态。绝缘件采用耐温、耐油的工程塑料材质，可在-55℃到125℃的温度区间内维持绝缘性能，不会因温度变化出现开裂、变形问题，适配绝大多数户外、工业舱室的工作环境温度要求。
