FRC赛事竞技机器人框架结构设计

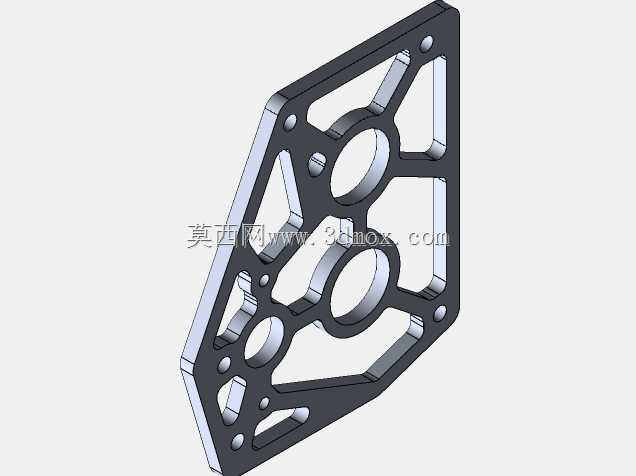

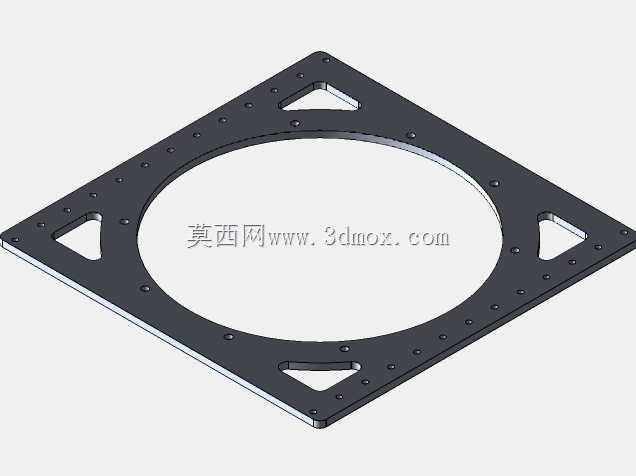

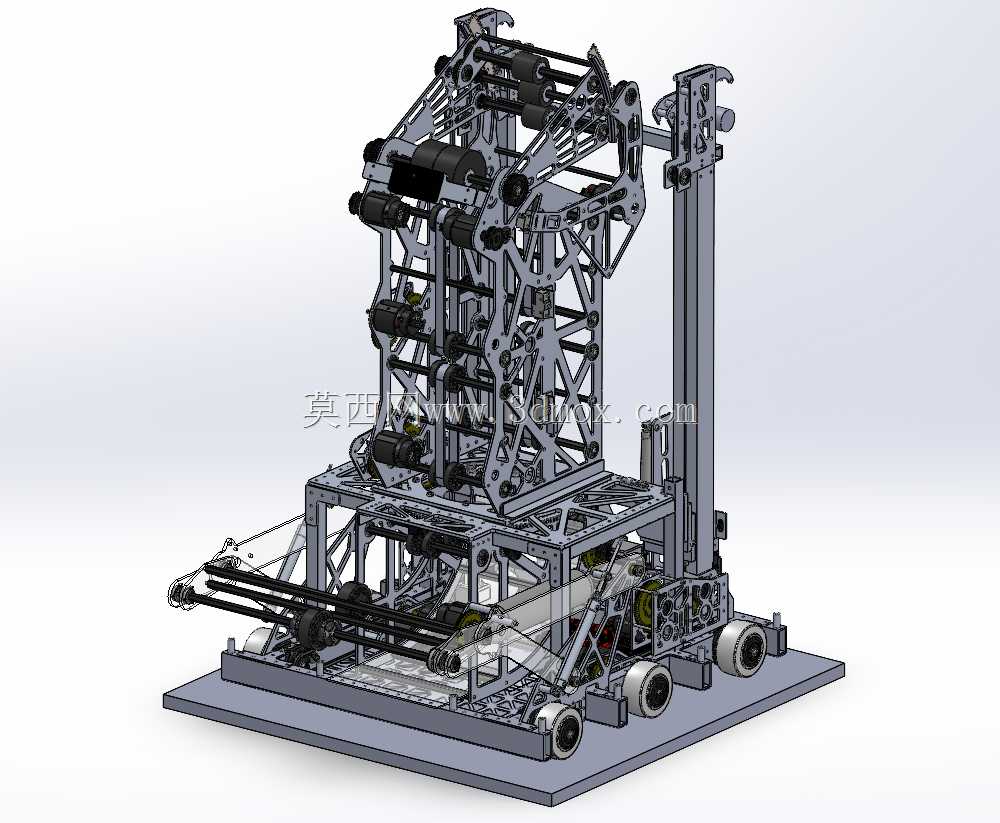

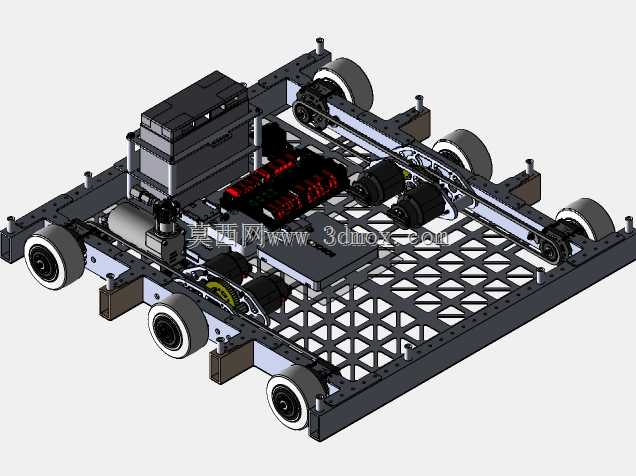

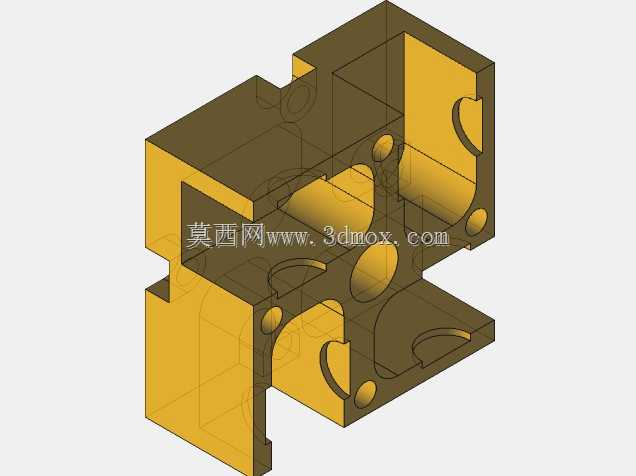

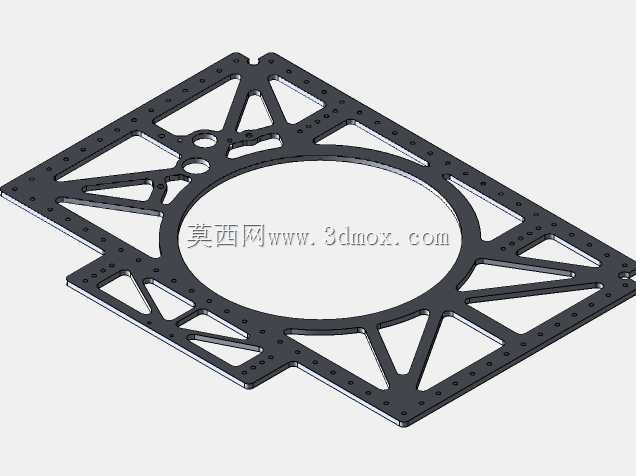

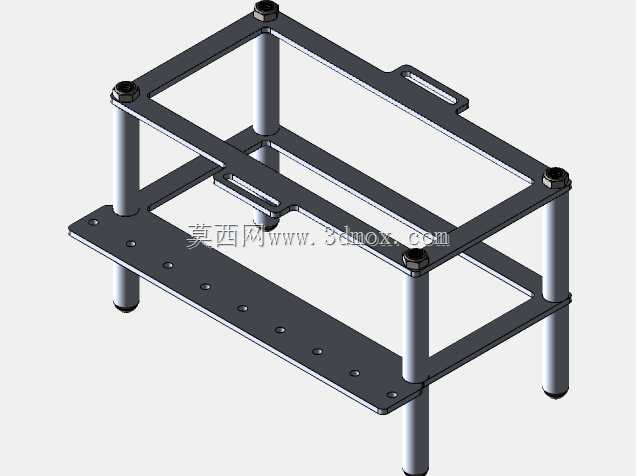

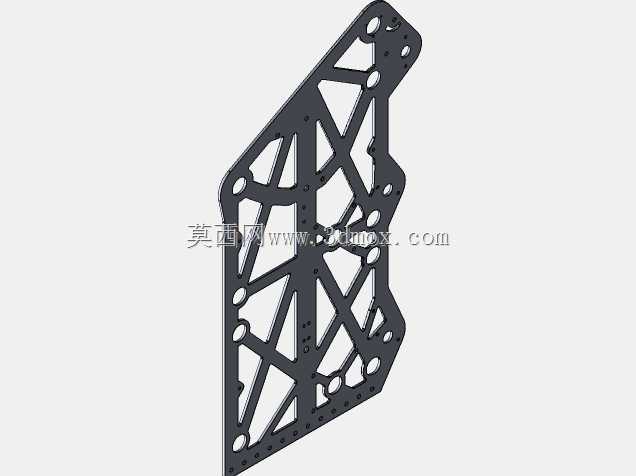

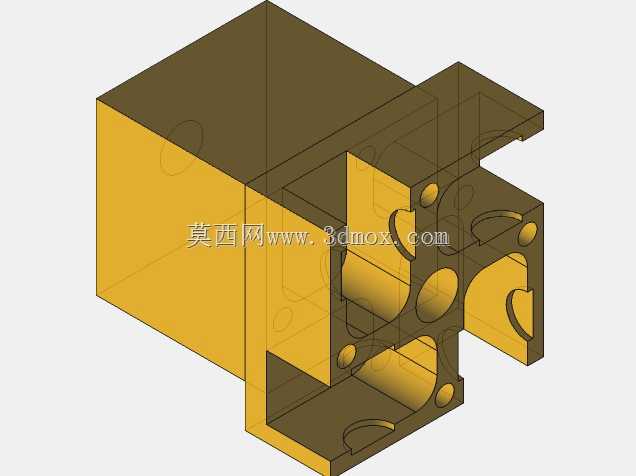

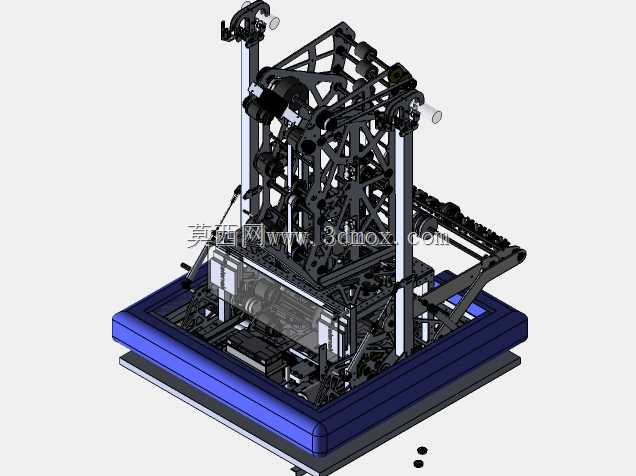

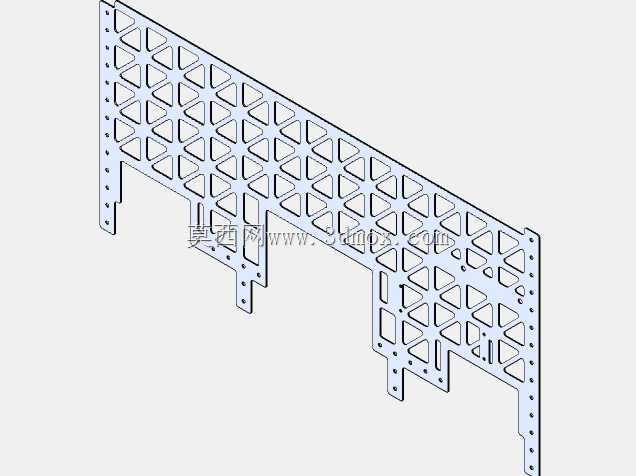

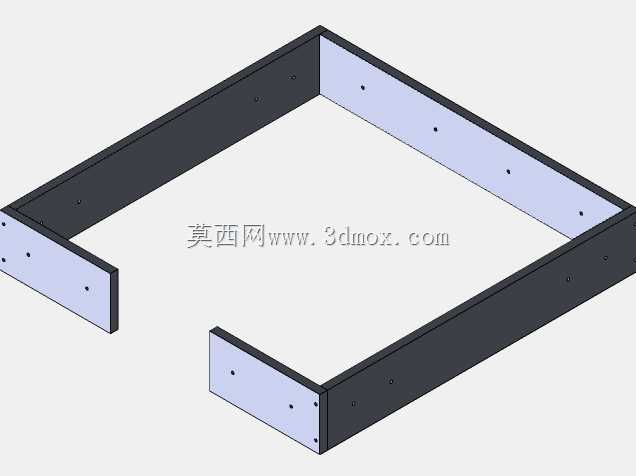

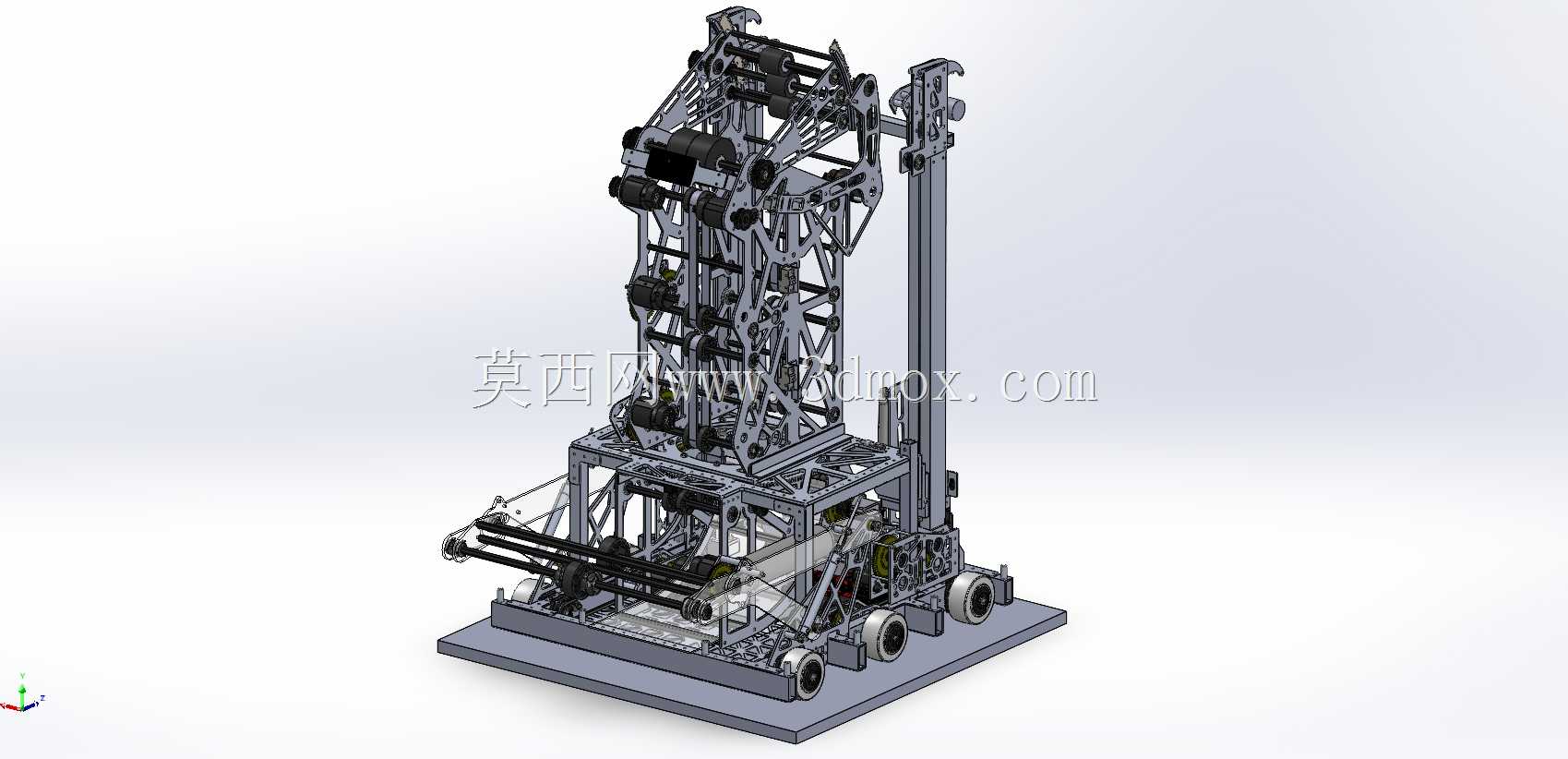

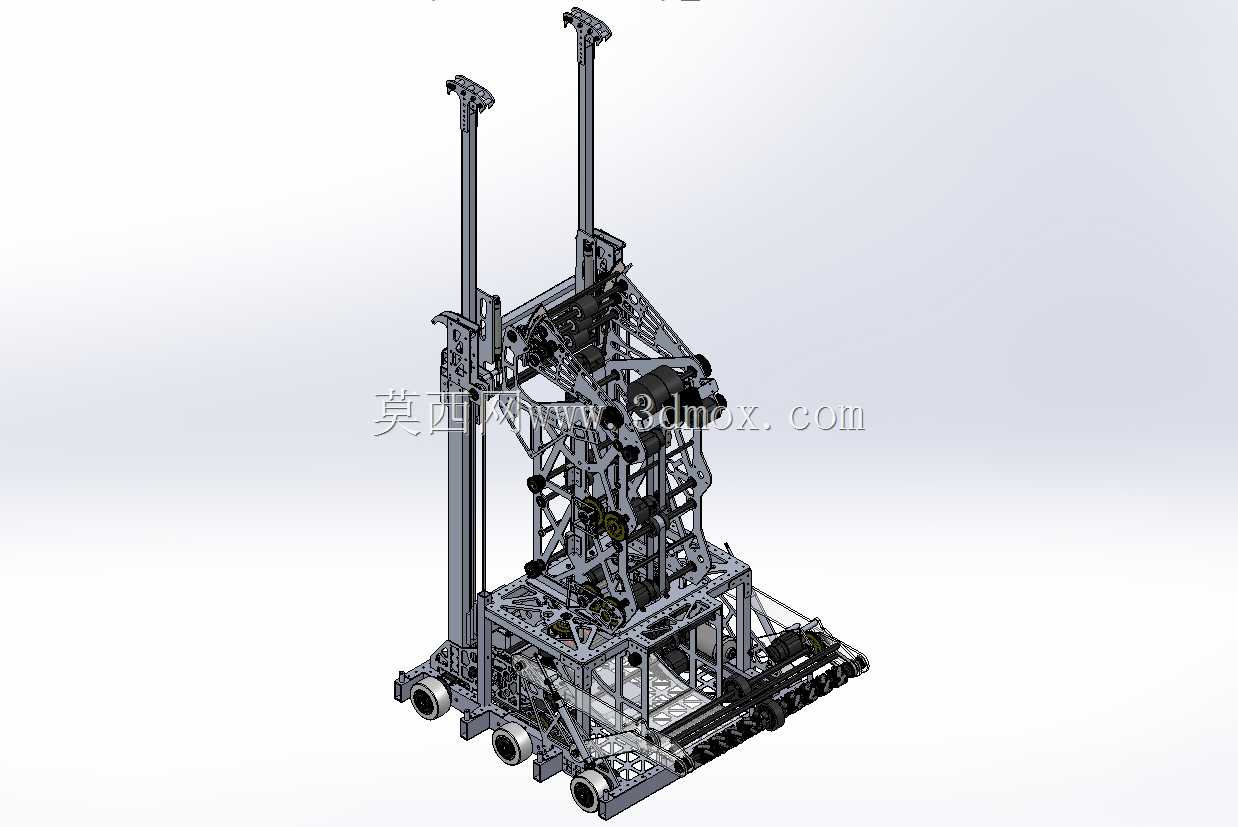

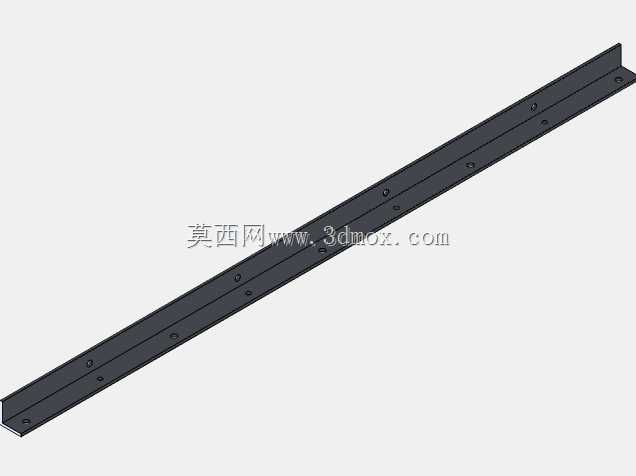

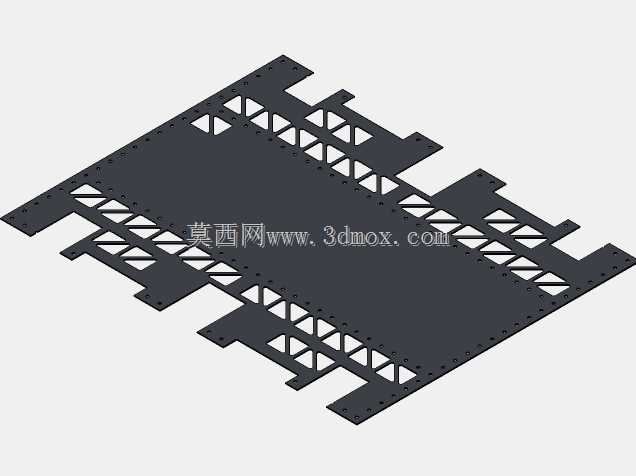

　　这套竞技类机器人的机械框架结构，主要面向青少年工程实践赛事的对抗场景设计，整体采用镂空式铝型材拼接的桁架式主体，在保证整体结构刚性的前提下尽可能压缩自身重量，适配赛事对参赛设备的重量限制要求。从结构布局来看，主体框架采用矩形顶层承载平台搭配四组垂直支撑腿的设计，顶层平台预留了大尺寸圆形安装位，可根据不同赛事任务需求搭载升降、抓取、投射类功能模组，支撑腿之间设置了多组横向与斜向加强筋，避免机器人在高速移动、碰撞对抗过程中出现框架形变，影响执行末端的定位精度。

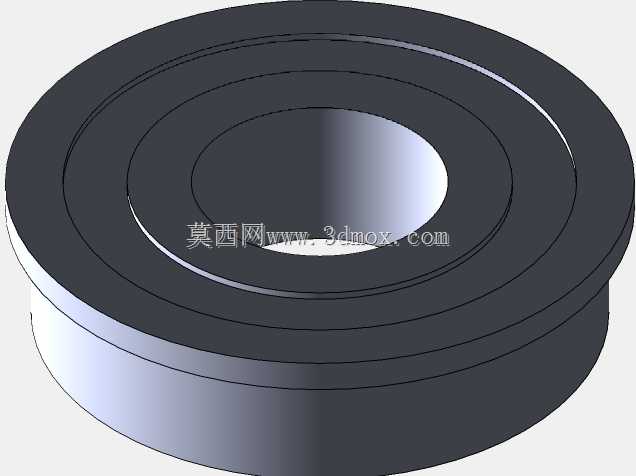

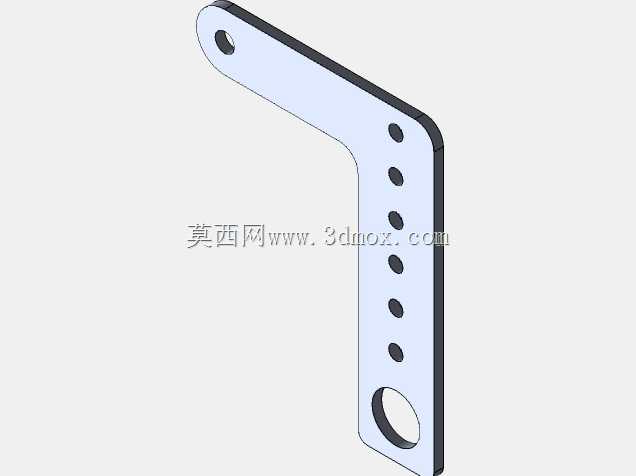

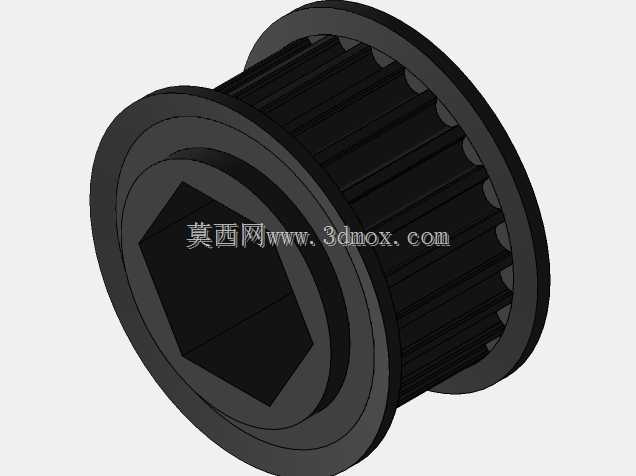

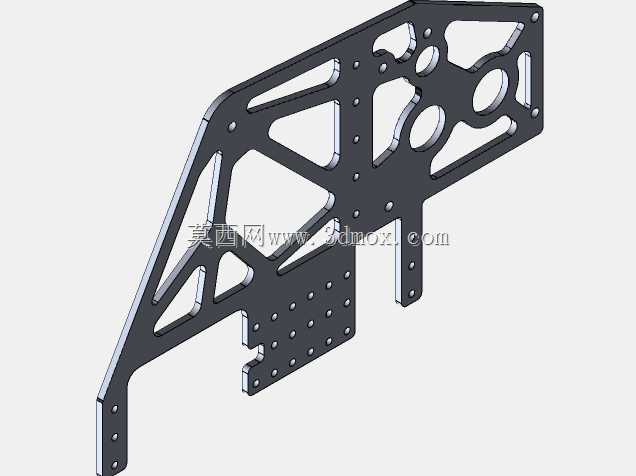

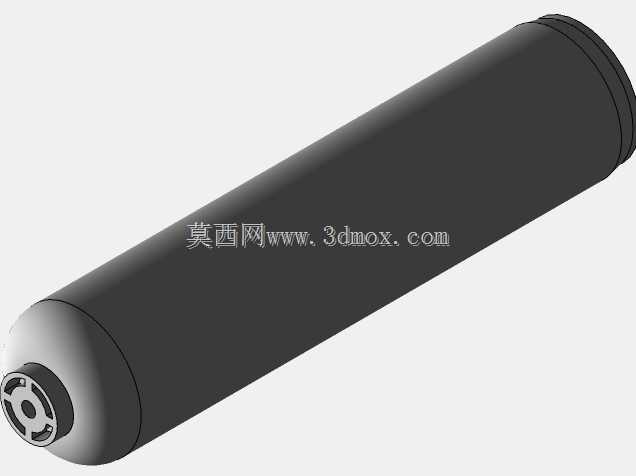

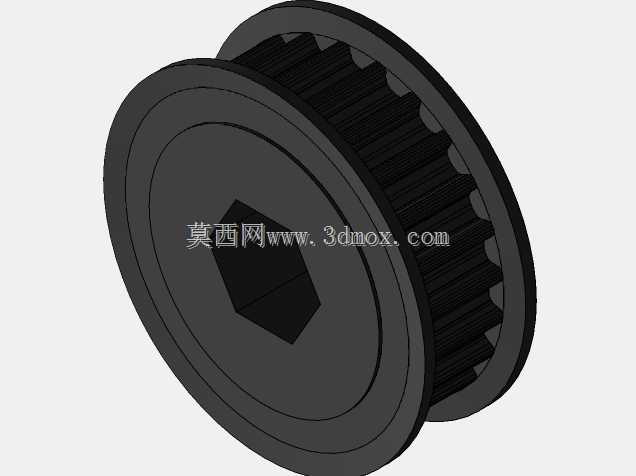

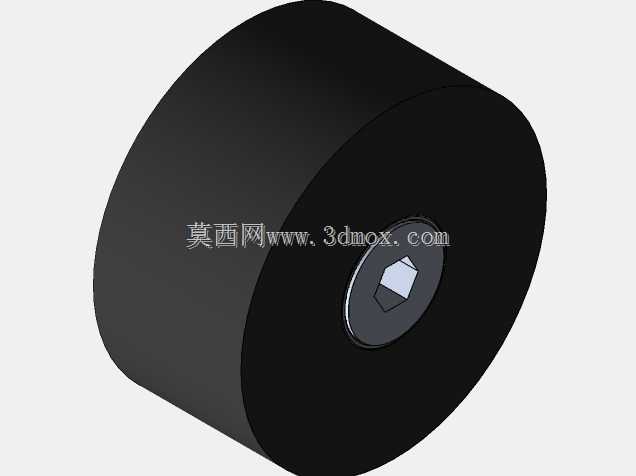

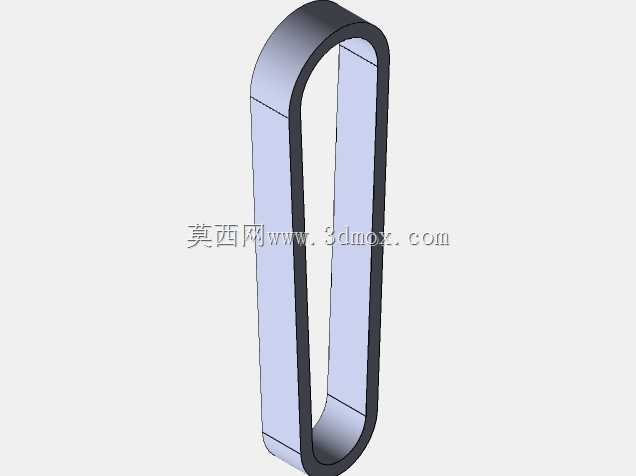

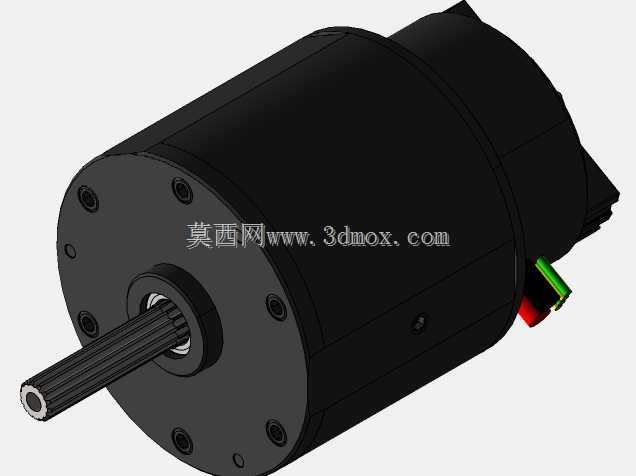

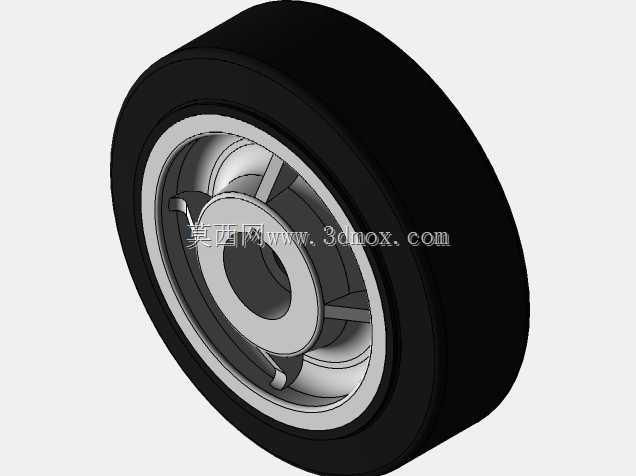

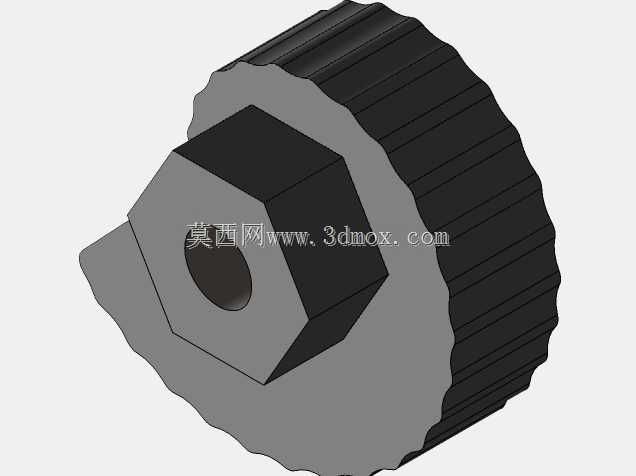

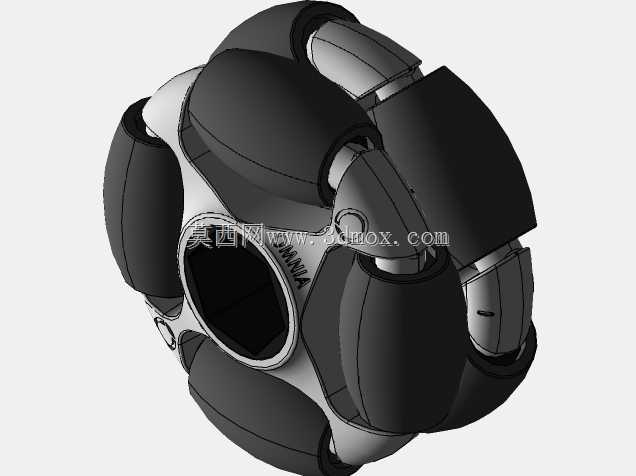

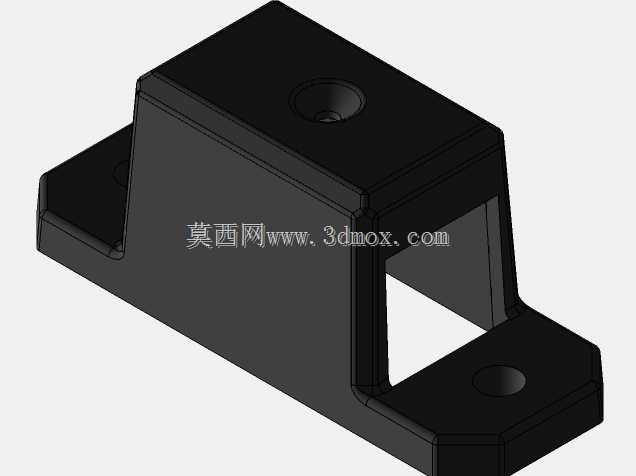

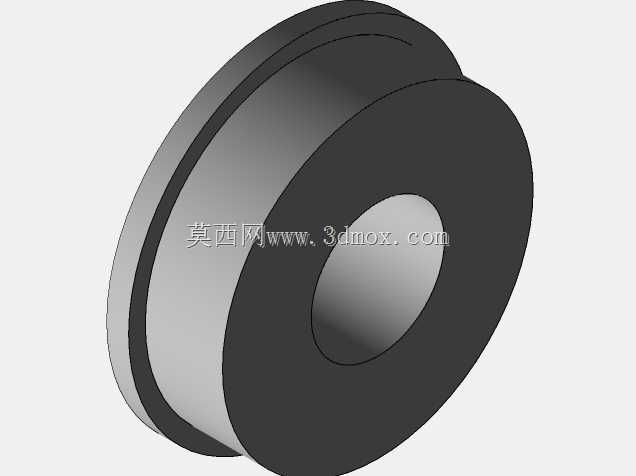

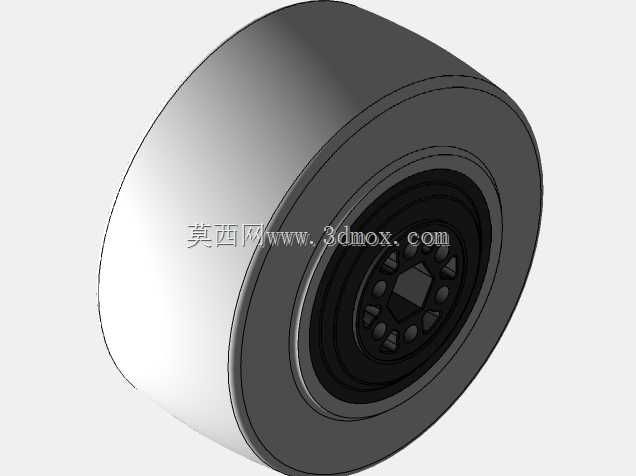

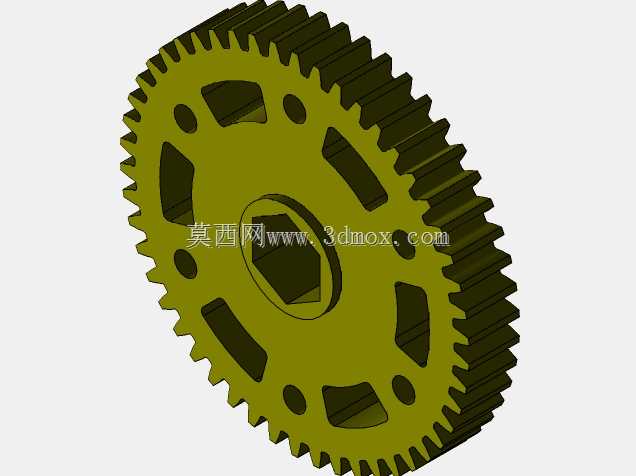

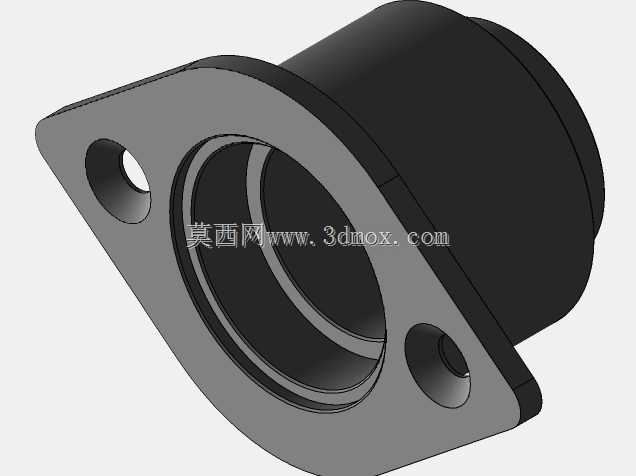

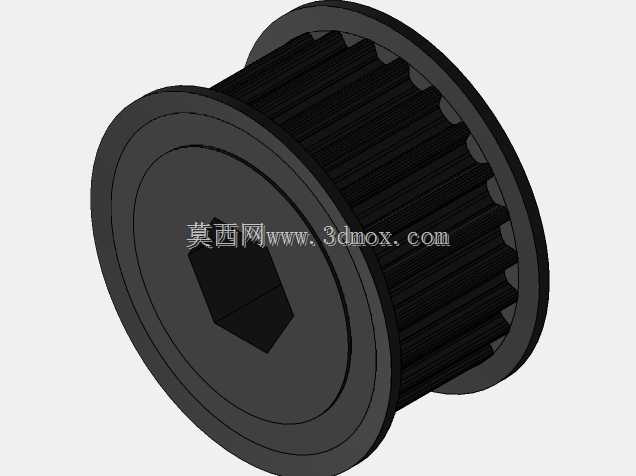

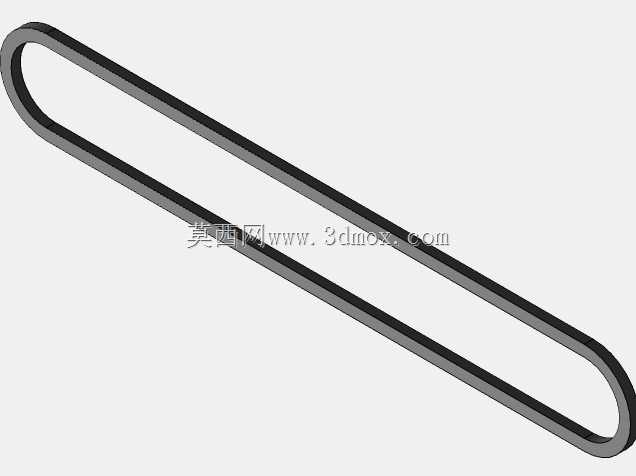

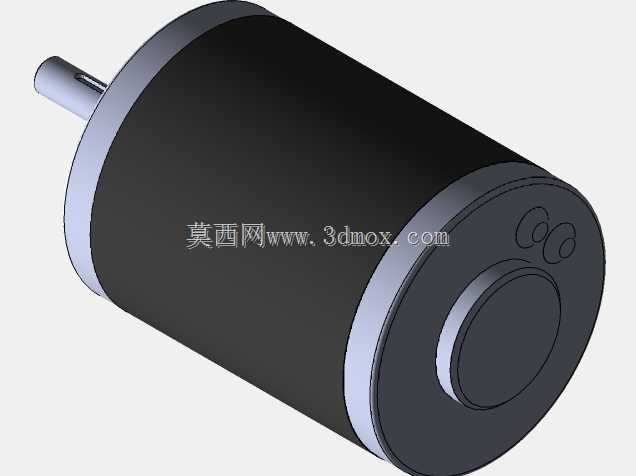

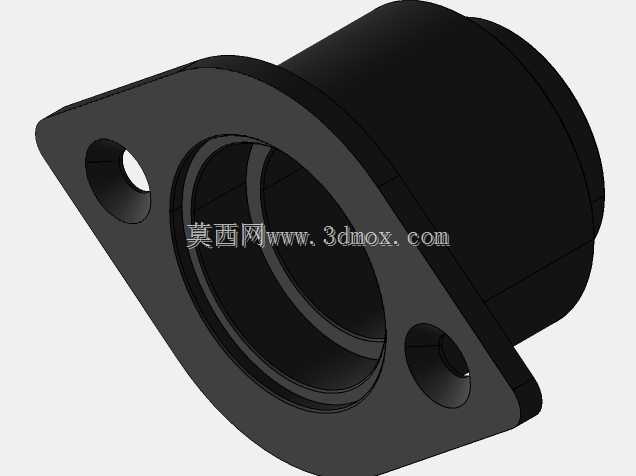

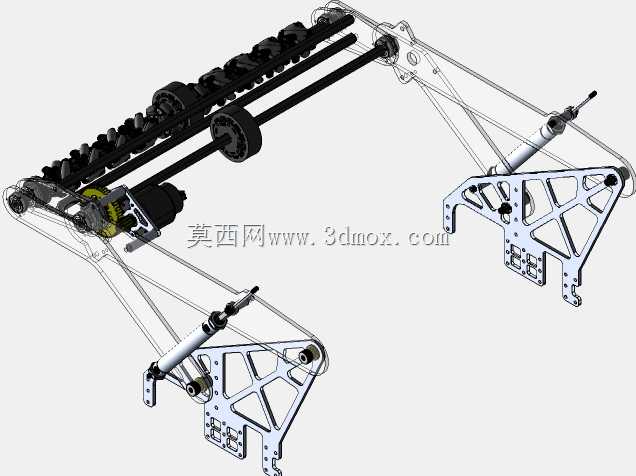

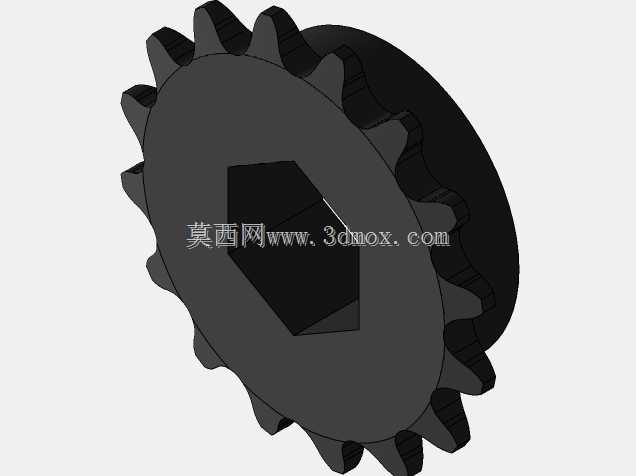

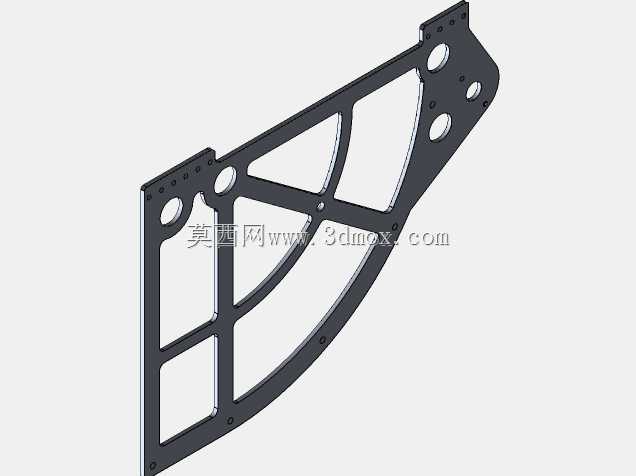

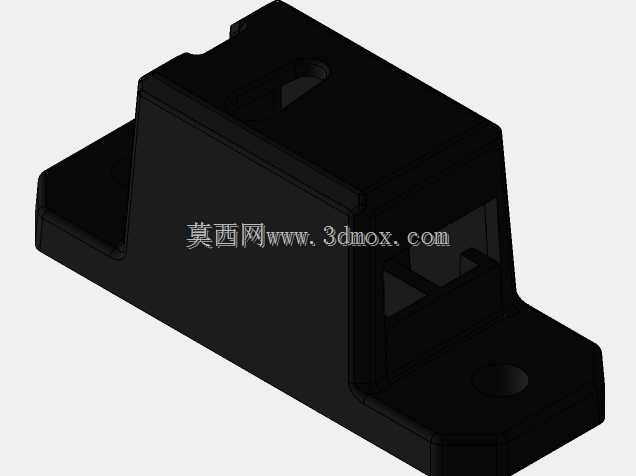

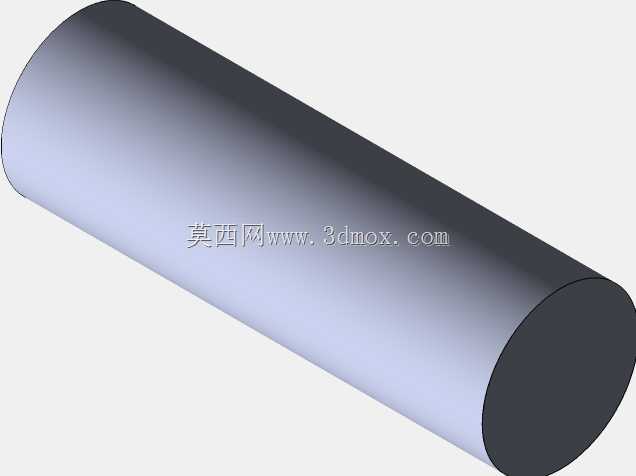

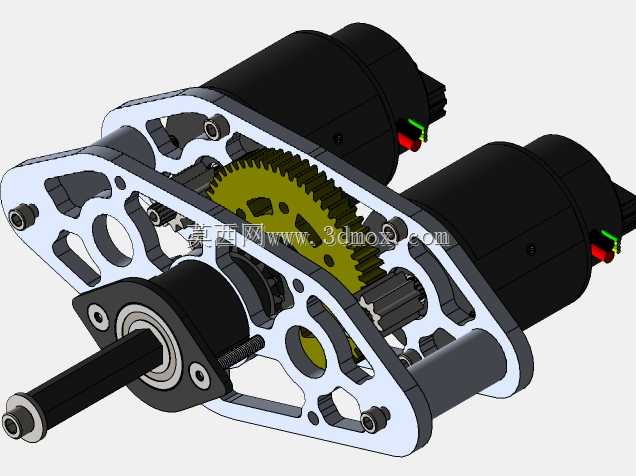

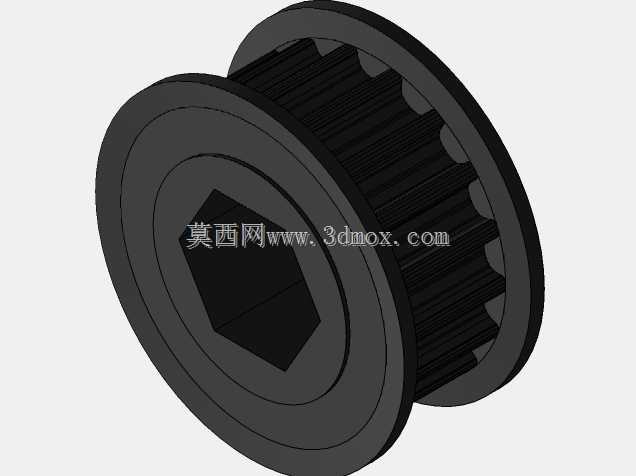

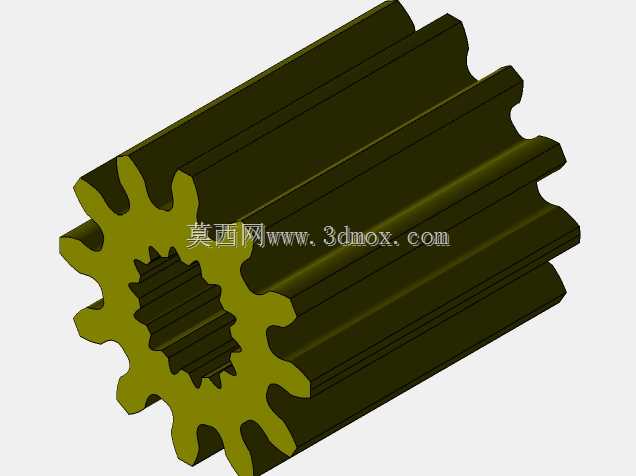

　　框架下部预留了辊筒类执行机构的安装空间，当前搭载的水平辊筒模组可实现对赛事专用道具的收纳、输送与抛射动作，辊筒两侧通过带座轴承固定在框架侧装支架上，传动路径预留了同步轮安装位，可直接匹配伺服电机的输出轴完成动力传递，无需额外加工转接件。框架的四个垂直支撑腿底部预留了行走轮组的安装接口，可适配麦克纳姆轮、常规橡胶轮等不同行走方案，接口处采用腰型孔设计，可根据轮组直径、地面通过性需求调整安装高度，调整范围覆盖30mm至80mm，适配不同赛事场地的地面平整度条件。

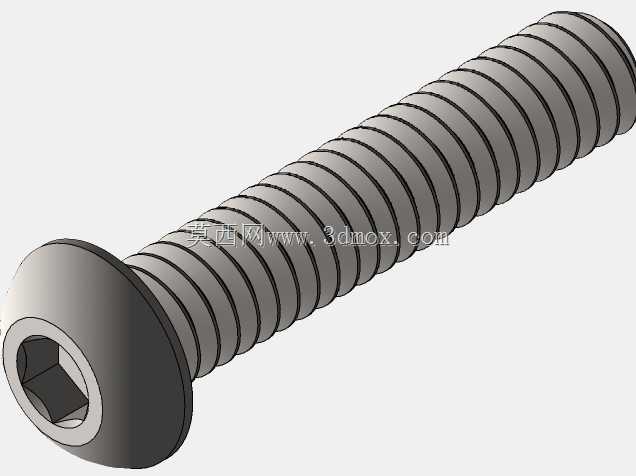

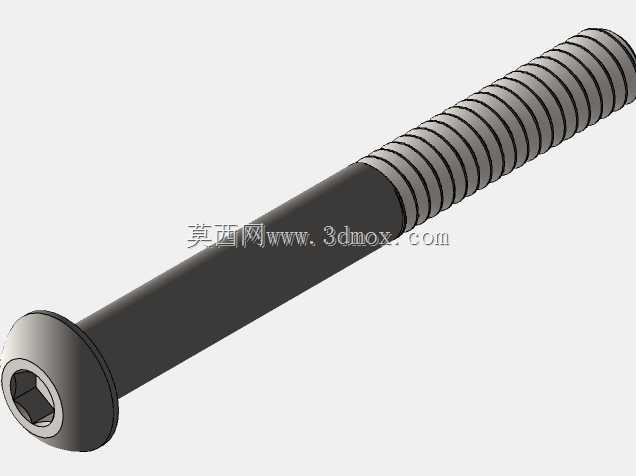

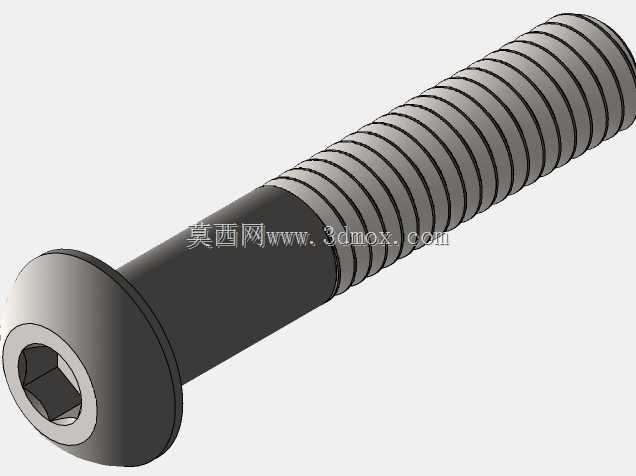

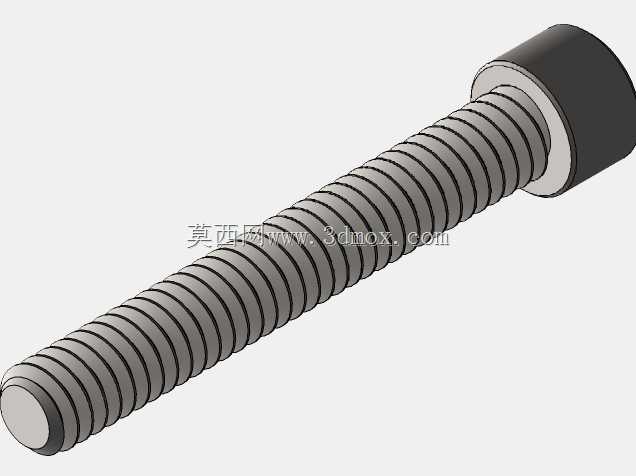

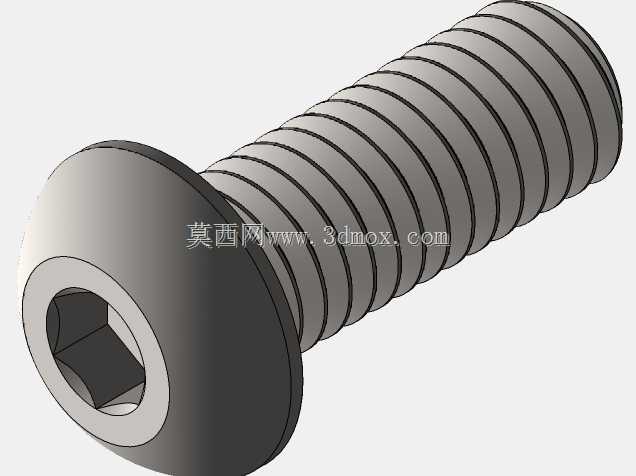

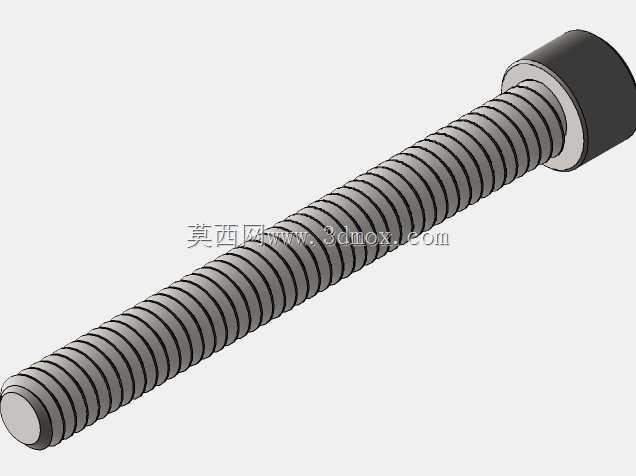

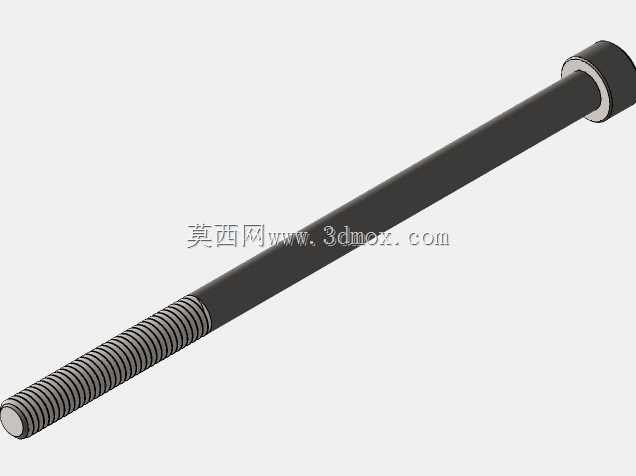

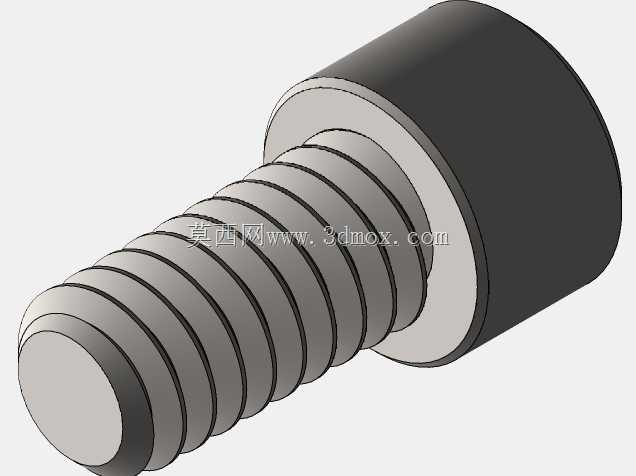

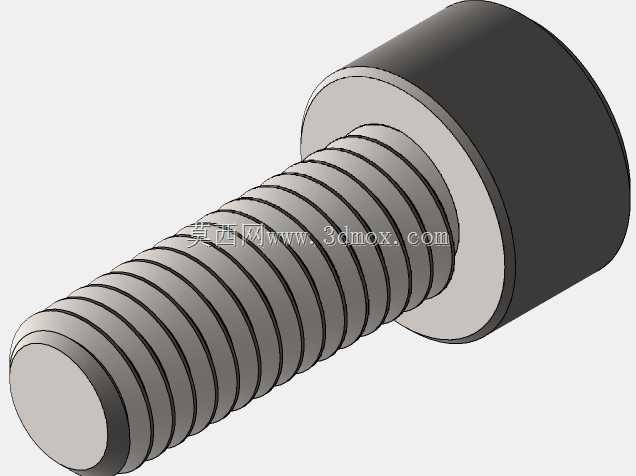

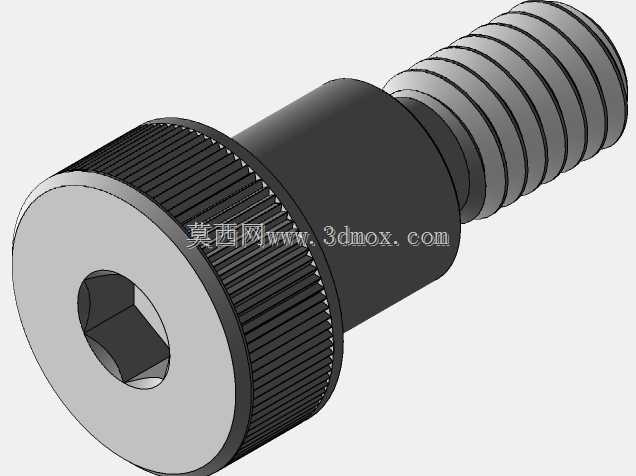

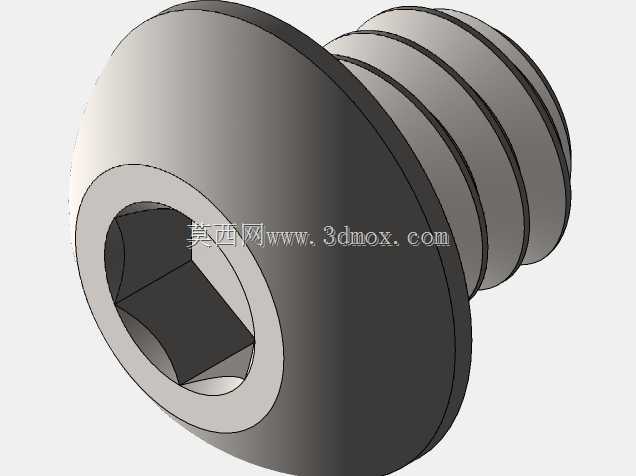

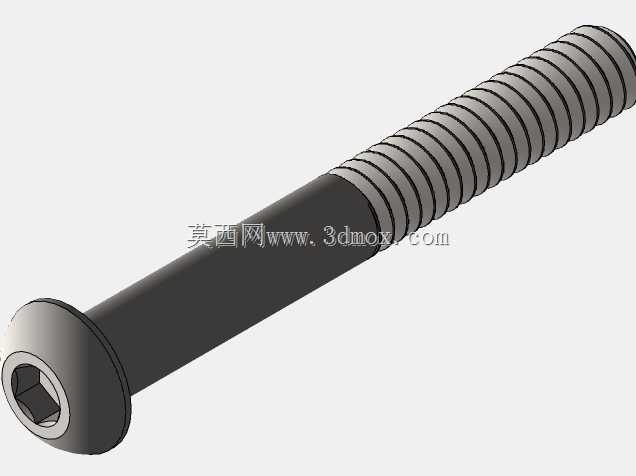

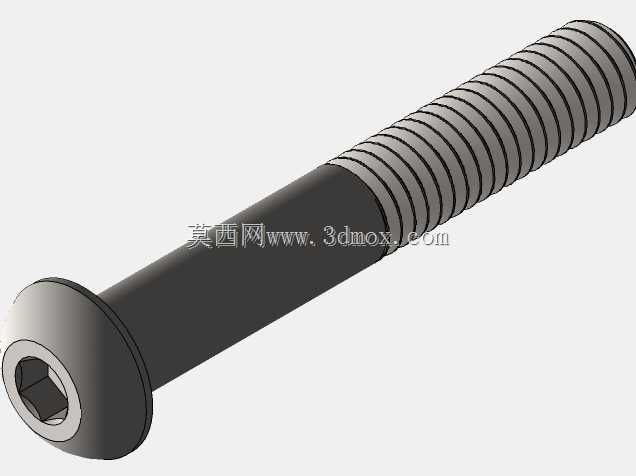

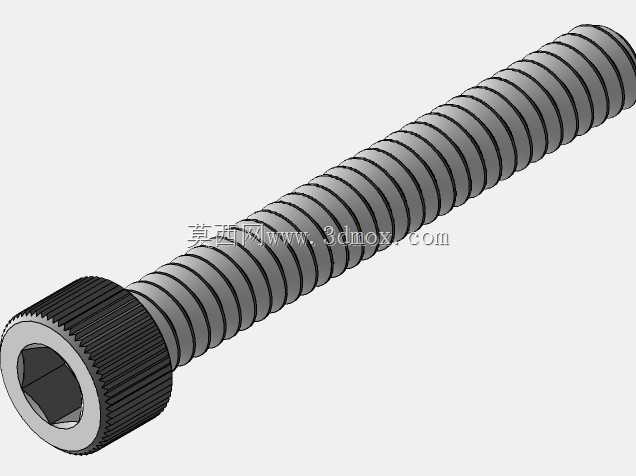

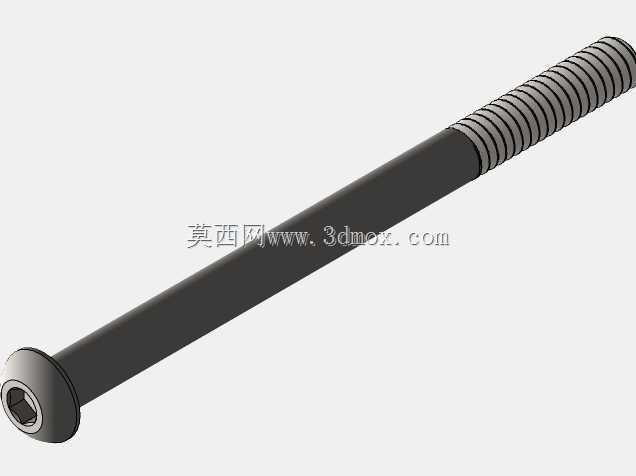

　　从设计思路上，整套框架全部采用模块化拼接思路，所有连接点位均采用标准螺栓连接，无焊接结构，方便参赛队伍在赛事现场快速拆解、更换受损零部件，单个支撑腿、加强筋的更换时间可控制在10分钟以内，适配赛事中场调整的时间窗口。框架的所有棱边均做了圆角倒钝处理，避免对抗过程中尖锐边角对参赛人员、场地道具造成损伤，同时所有外露的传动部位预留了防护钣金的安装孔位，可加装透明亚克力或薄铝板防护，避免杂物卡入传动机构造成设备故障。

　　安装边界方面，整套框架的最大外轮廓尺寸控制在赛事规则允许的起始区尺寸范围内，初始状态下长宽尺寸不超过700mm*700mm，高度不超过400mm，完全符合赛事对设备初始体积的限制要求，同时顶层平台的扩展安装位可支持功能模组向上延伸，延伸后的最大高度可根据任务需求调整至1200mm，满足高位投射、抓取类任务的作业范围要求。框架的重心设计经过优化，所有重型零部件比如电池、主驱动电机的安装位均设置在框架下部靠近支撑腿的位置，整体重心高度控制在整体高度的三分之一以下，避免机器人高速转向、急停、碰撞时出现侧翻问题。

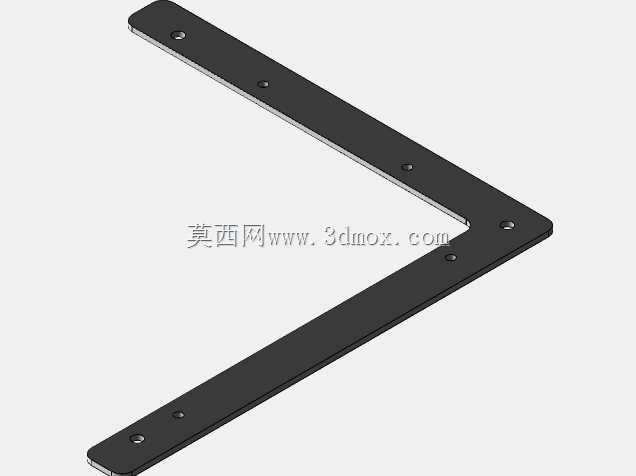

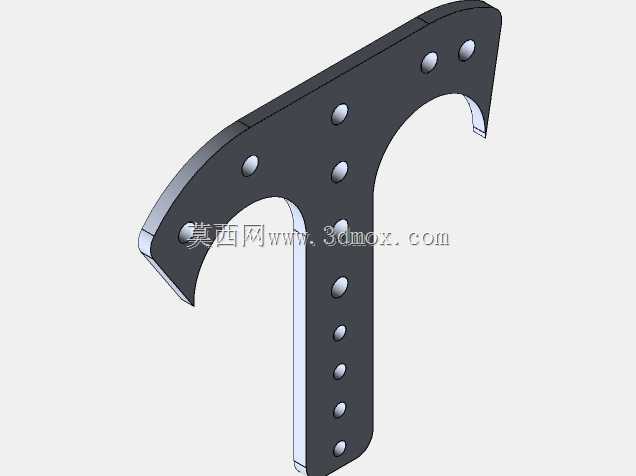

　　在实际赛事应用中，这套框架可适配多类不同的任务需求，除了当前搭载的辊筒式道具输送机构，还可更换为机械爪、升降挂架、弹射机构等不同执行末端，框架上预留的多组M6标准安装孔位呈25mm间距的网格状排布，可直接兼容市面上主流的工业铝型材配件、FRC赛事通用标准零部件，无需二次打孔加工即可完成不同功能模组的快速换装。框架的受力点经过针对性加强，比如行走轮组安装位、执行机构承载位的板材厚度均比其他部位厚2mm，同时在受力点背面增加了三角形加强筋，可承受对抗过程中最大1500N的瞬时冲击力，避免连接点位断裂失效。

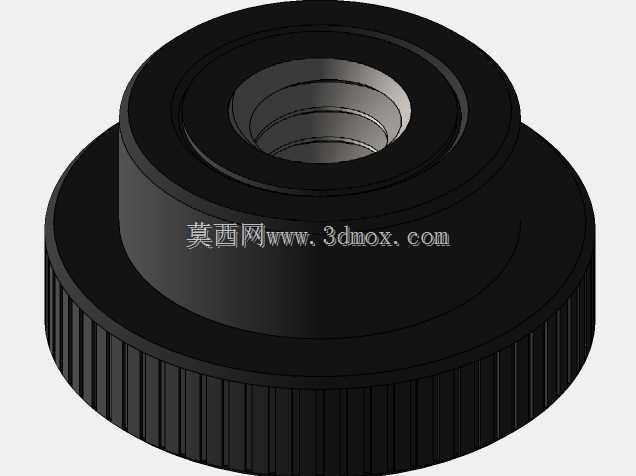

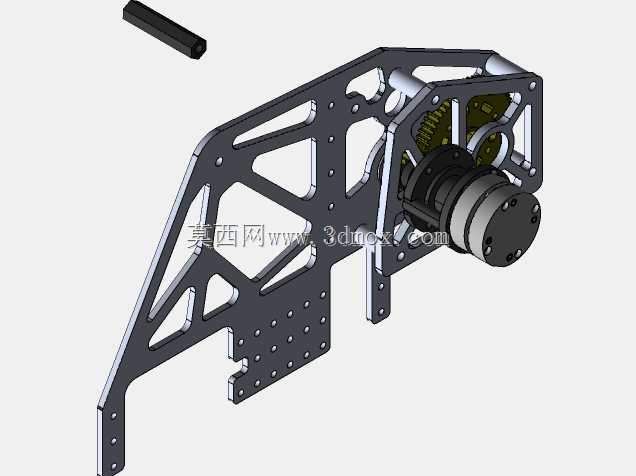

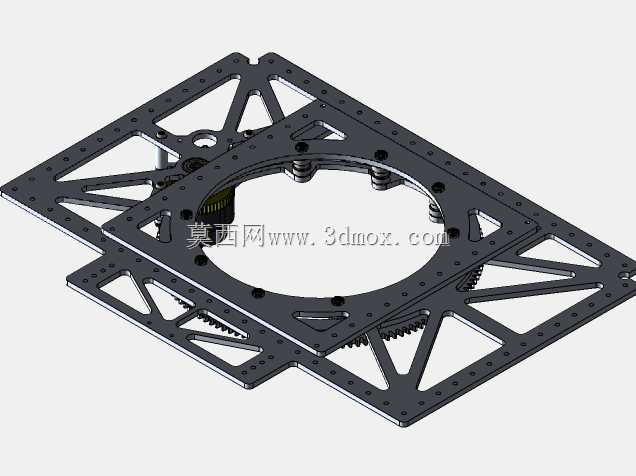

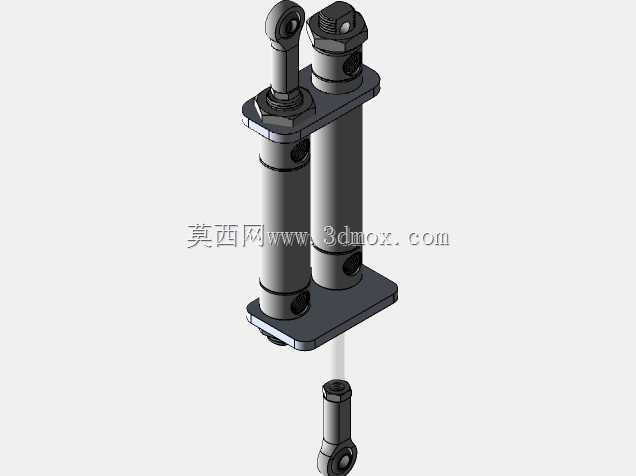

　　从结构细节来看，顶层平台的圆形安装位周围均匀布置了四组弹簧减震柱，可缓冲搭载的投射类模组在发射瞬间的后坐力，降低后坐力对框架整体定位精度的影响，减震柱的预紧力可通过顶部的调节螺母调整，适配不同重量、不同后坐力的功能模组。框架侧面预留了电气元件的安装槽位，可固定控制器、电机驱动器、接线端子等电气部件，槽位与传动机构之间设置了分隔挡板，避免传动部件的运动干涉到电气线路，同时所有走线孔均做了卷边处理，防止线路被板材锐边割破造成短路故障。
