工业机器人手持示教操作终端结构设计

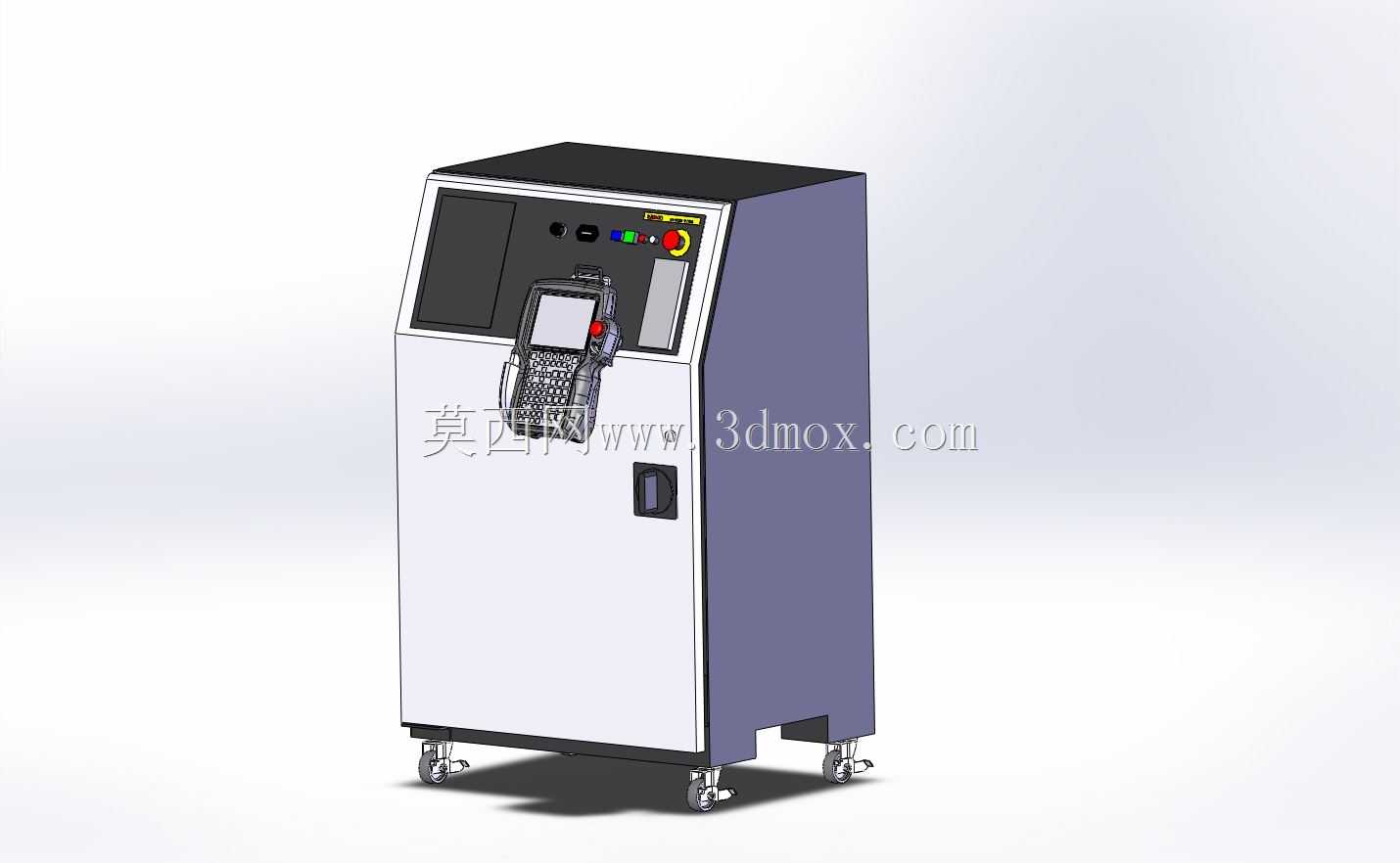

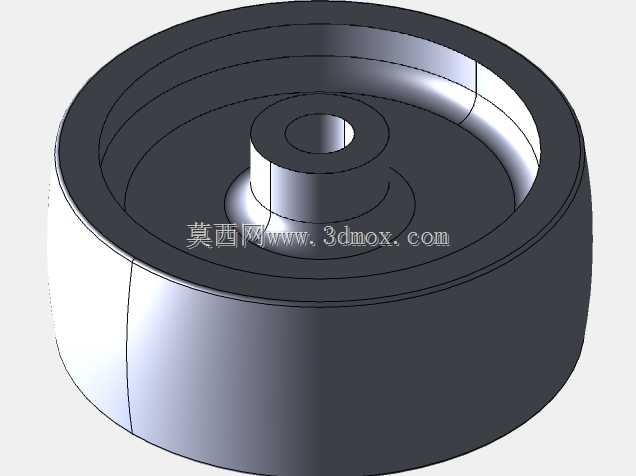

　　这款手持操作终端是工业机器人控制系统的核心人机交互部件，主要部署在焊接、搬运、上下料、打磨等各类工业机器人作业工位旁，供现场调试人员、运维人员近距离操控机器人完成轨迹示教、点位校准、程序调试、运行状态监控、故障复位等操作，是连接操作人员与机器人控制系统的直接交互载体，在机器人产线调试、日常运维、小批量多品种工件的作业切换环节不可或缺。

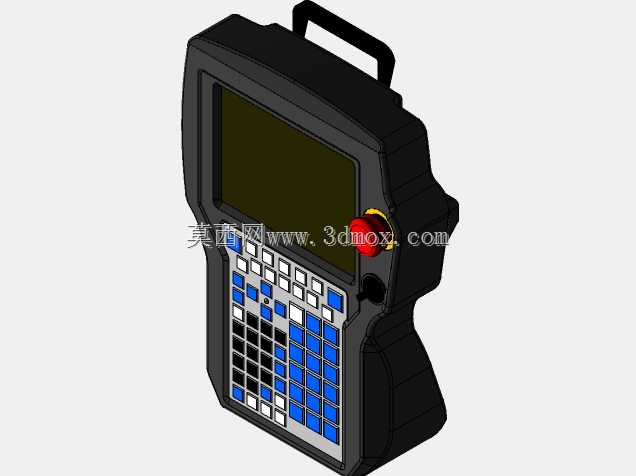

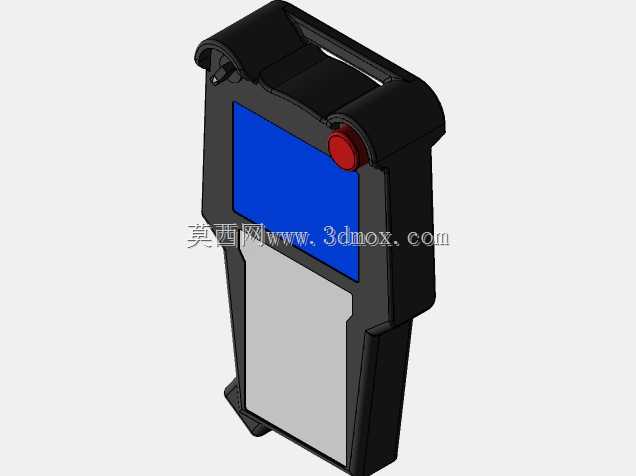

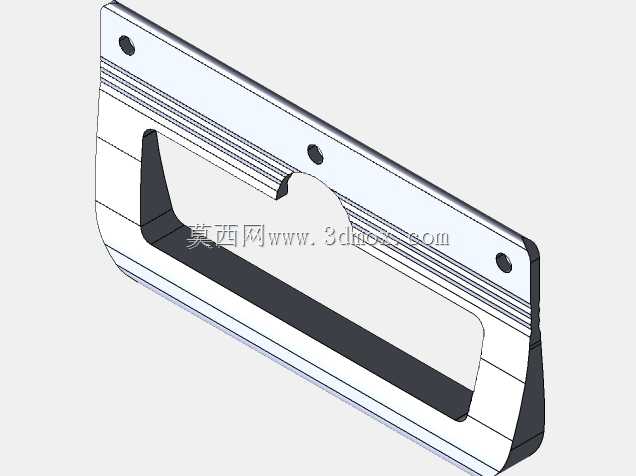

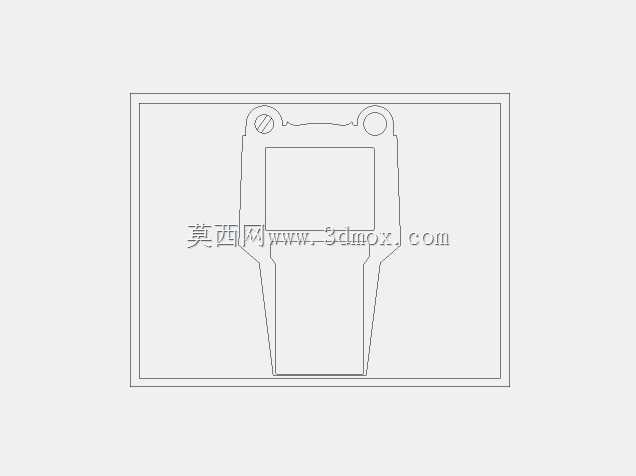

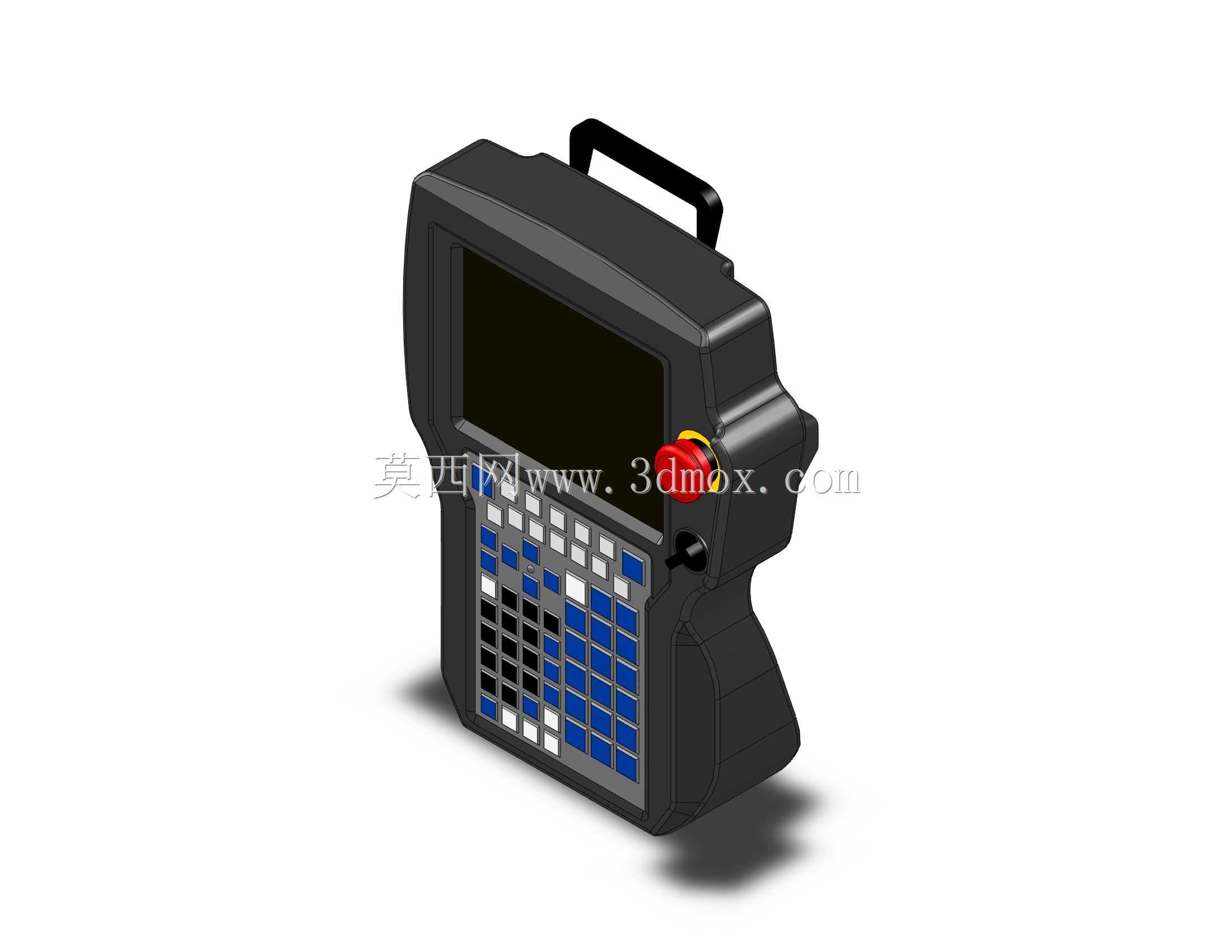

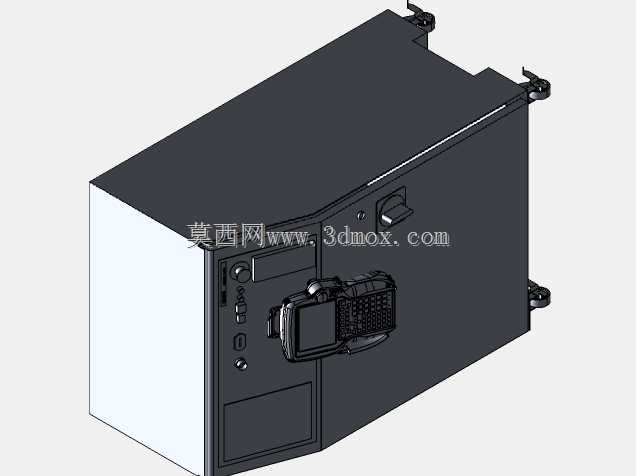

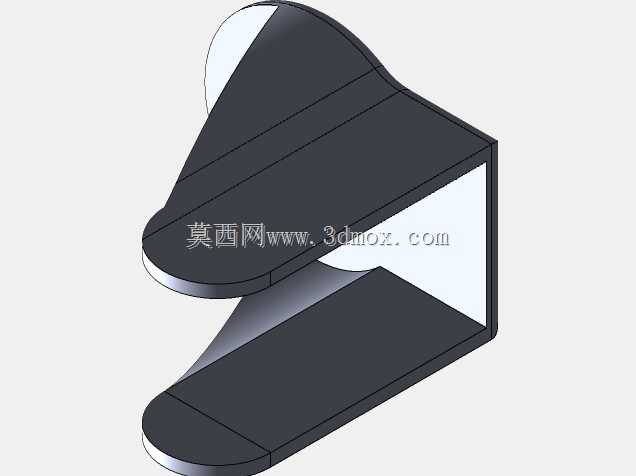

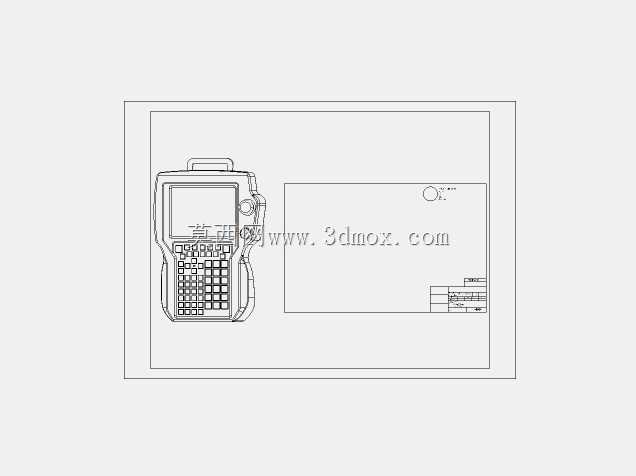

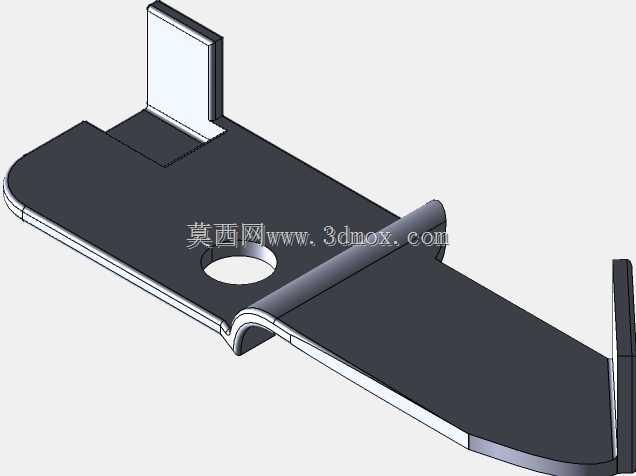

　　从结构设计逻辑来看，整体采用符合人体工学的枪式握持造型，背部曲面贴合成年男性手掌自然握持的弧度，顶部设置的硬质提手既方便操作人员在车间内跨工位移动携带，也可在闲置时挂接在工位旁的专用挂架上，避免随手放置造成的磕碰跌落。外壳采用高强度工程塑料注塑成型，边缘全部做R3-R5的圆角过渡处理，既可以降低车间内磕碰对壳体的损伤，也能避免尖锐棱角划伤操作人员，壳体接缝处采用错位止口结构设计，可有效阻挡车间内的切削液飞溅、金属粉尘侵入内部电路，适配机加工车间、焊接车间等复杂工业现场的使用环境。

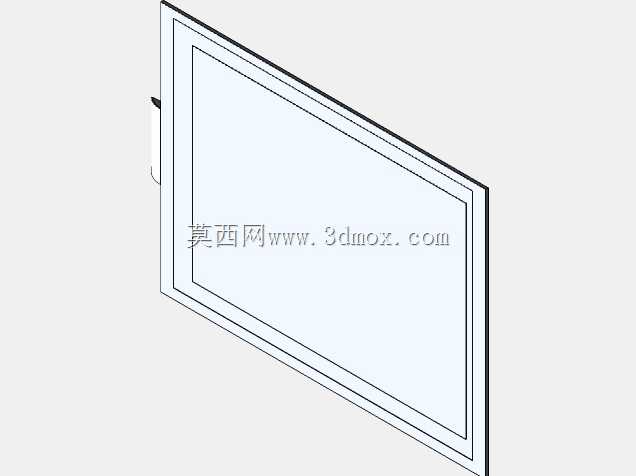

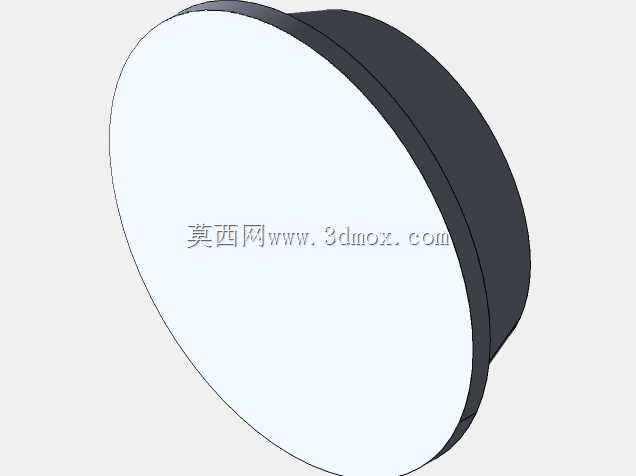

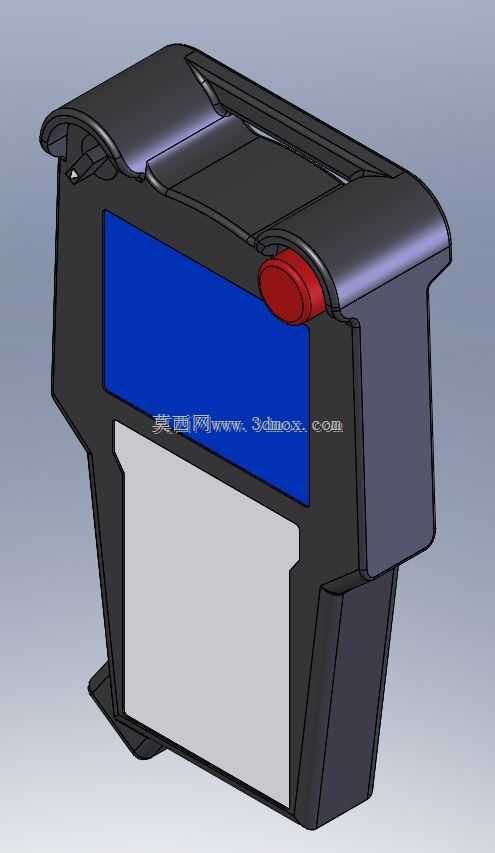

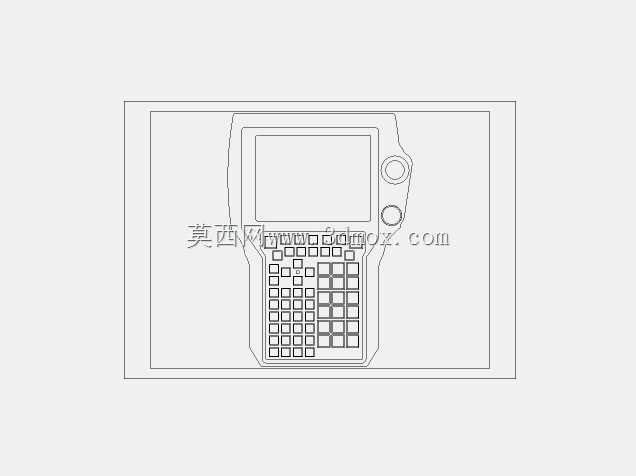

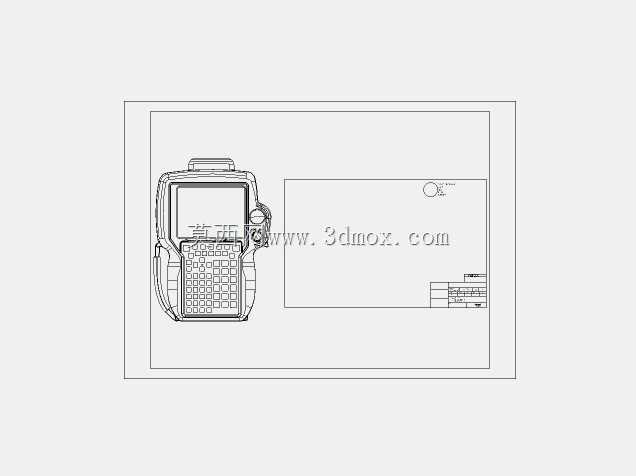

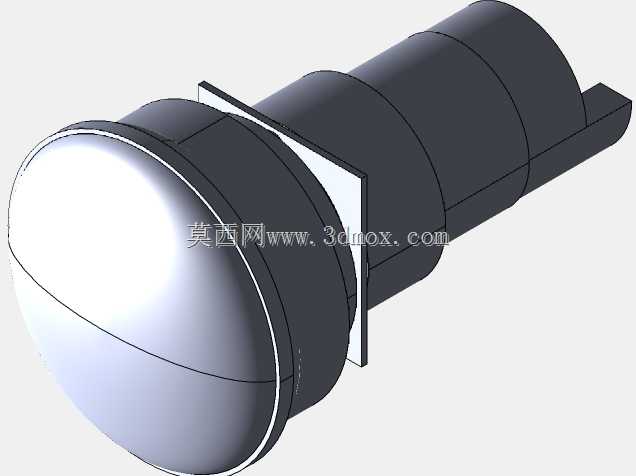

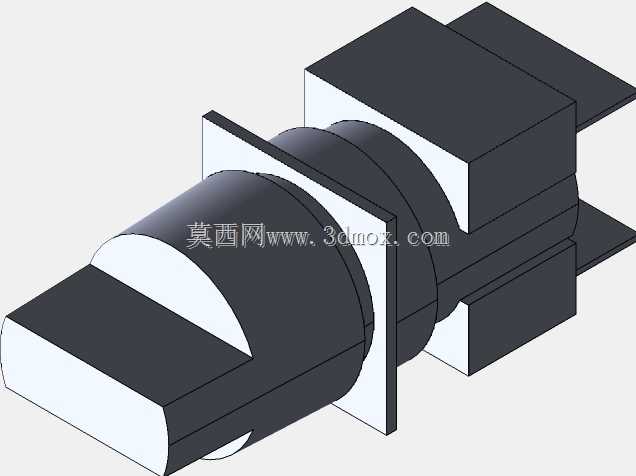

　　操作区域的布局完全贴合现场操作的使用习惯：上方区域设置大尺寸液晶显示屏，屏幕安装角度与握持视线呈15度左右的仰角，操作人员自然握持时无需刻意调整手腕角度即可清晰查看屏幕上的坐标信息、程序代码、运行状态参数；屏幕右侧设置醒目的红色蘑菇头急停按钮，按钮突出壳体表面8mm左右，操作人员无需目视即可快速触碰到，在机器人出现轨迹异常、碰撞风险等紧急情况时可第一时间拍下切断动力回路，急停按钮旁设置的钥匙开关用于切换操作权限，避免非授权人员随意修改机器人程序造成作业事故。

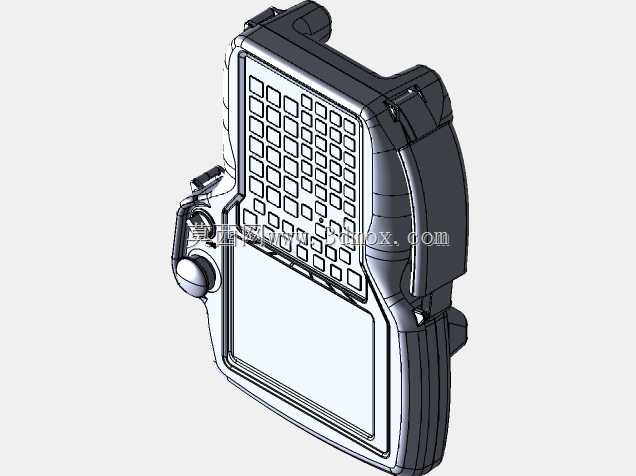

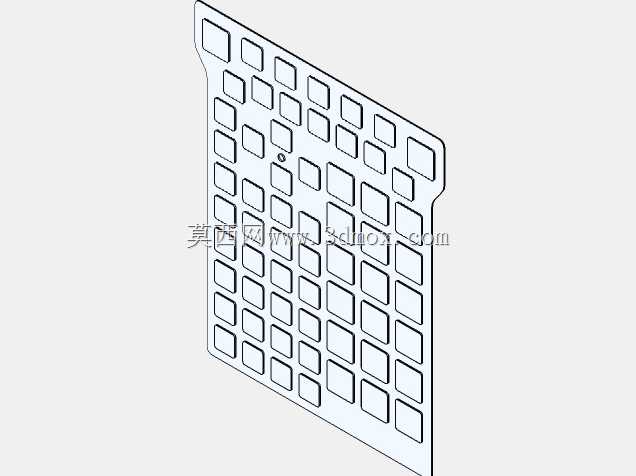

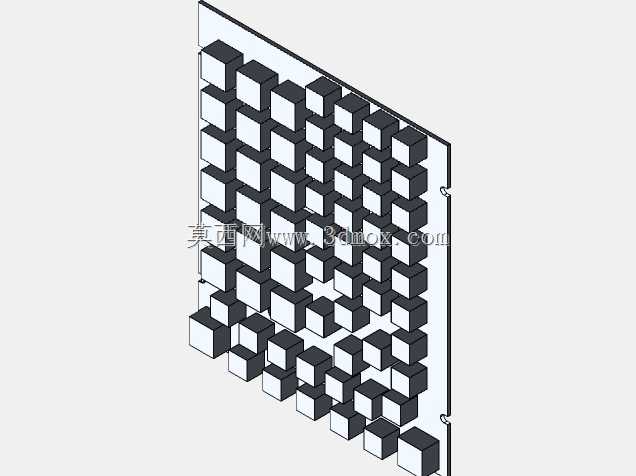

　　下方按键区域采用分区排布逻辑，最上方为功能快捷键区，可快速切换坐标系、调整运行速度、启动暂停程序；中间为方向导航键与数字输入区，按键采用凸起的硅胶材质，表面做防滑纹理处理，操作人员佩戴劳保手套时也可准确按压，不会出现打滑误触的情况，按键行程设置为1.5mm，按压反馈清晰，长时间操作也不会产生明显的手部疲劳。

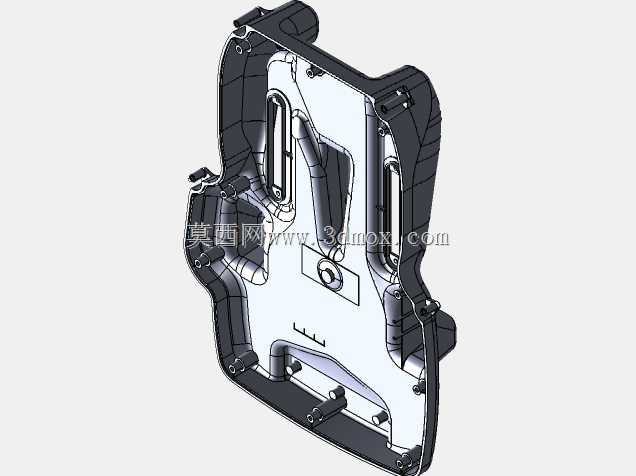

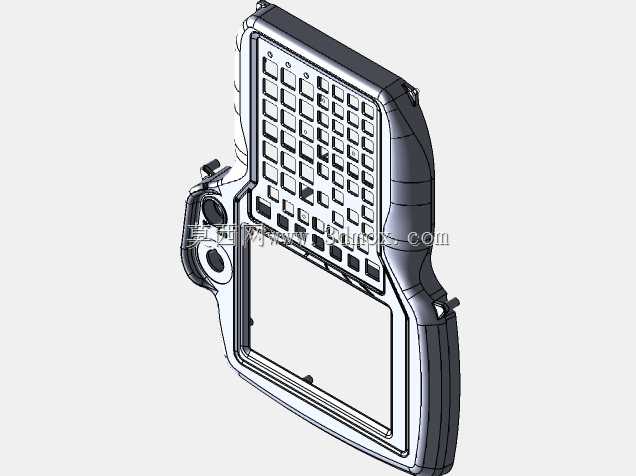

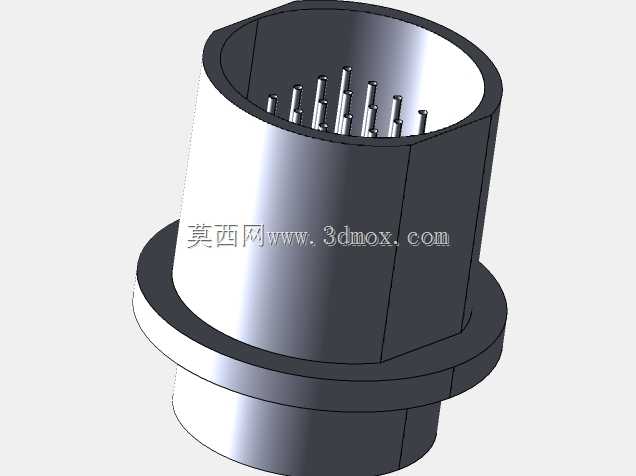

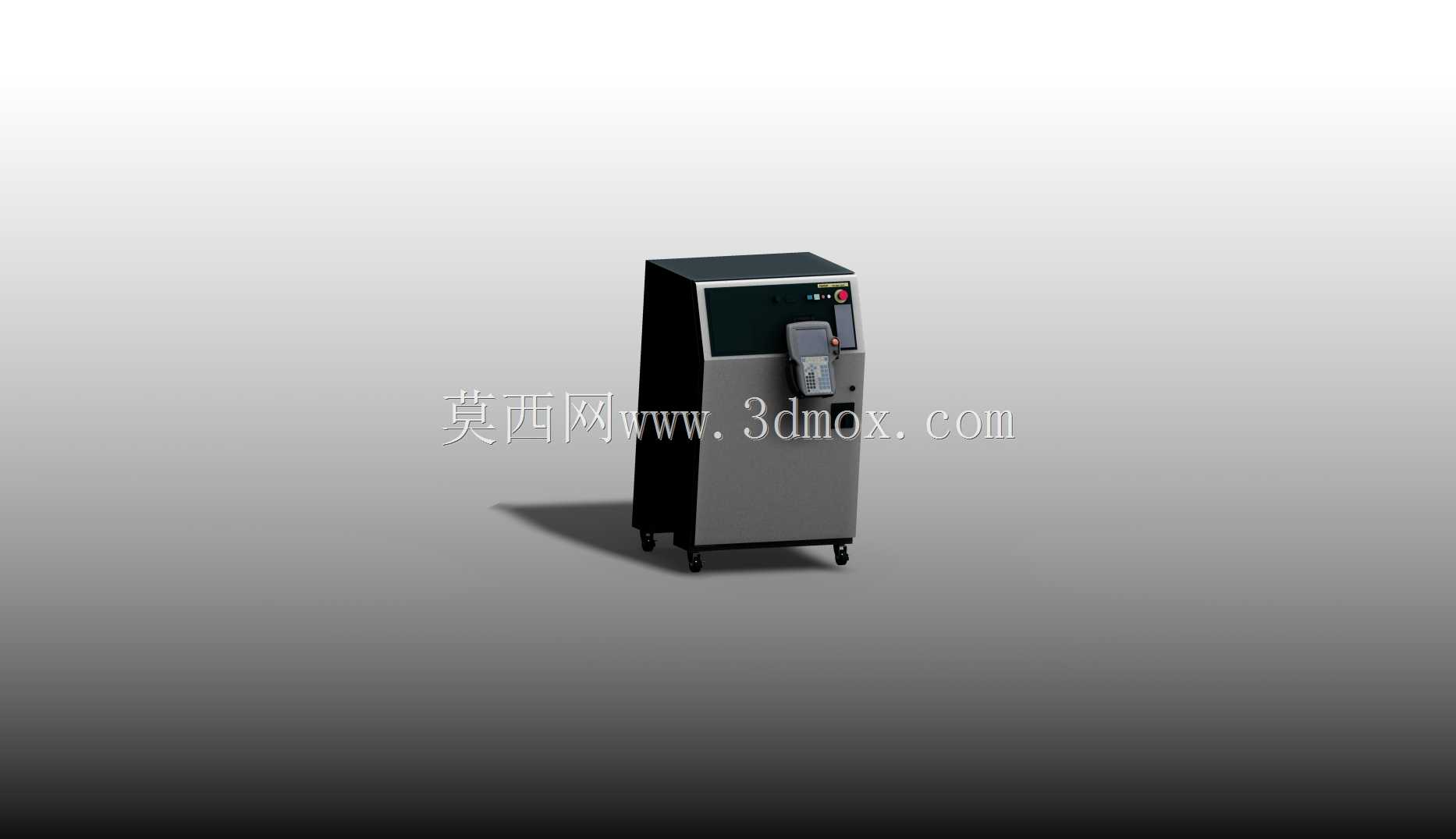

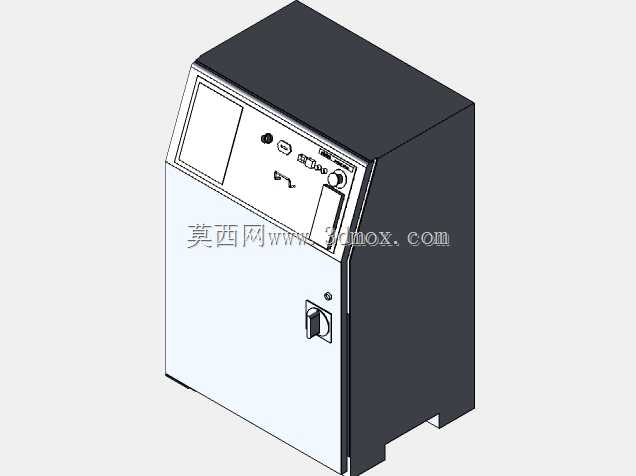

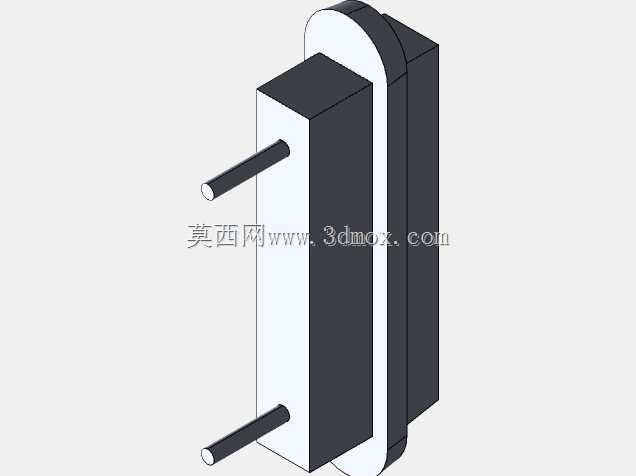

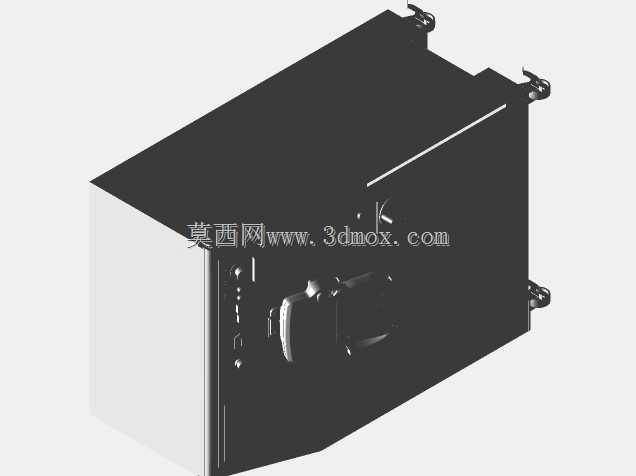

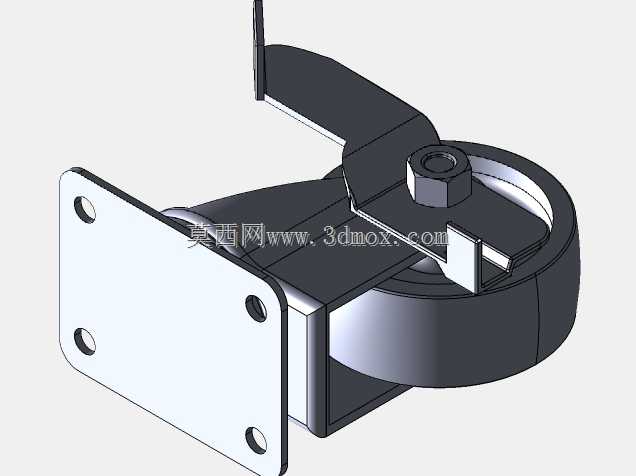

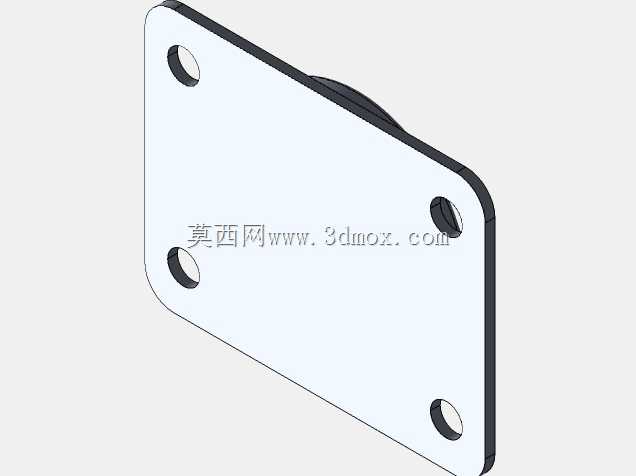

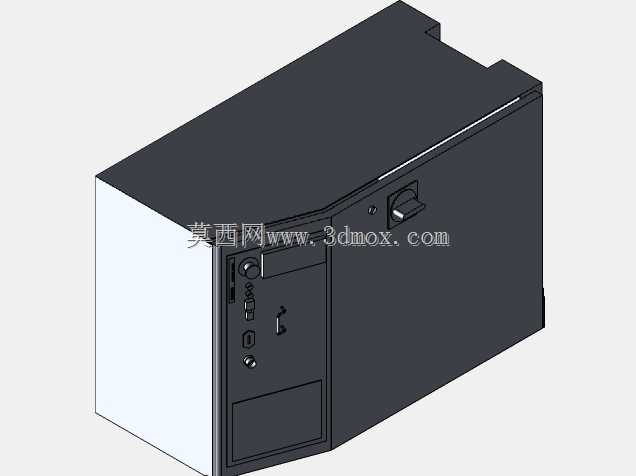

　　从安装与适配边界来看，该手持终端整体轮廓尺寸控制在260mm×160mm×80mm范围内，不含线缆的整体重量控制在1.2kg以内，长时间单手握持不会产生过重的负载感；终端底部设置带锁紧结构的航空插头，用于连接机器人控制柜的信号线缆，线缆接口处做应力释放结构设计，避免现场拖拽线缆时造成接口处焊点脱落。终端背部预留的安装位可适配不同品牌机器人的内置电路板安装孔位，壳体内部设置多个筋位，既可以提升整体壳体的抗冲击强度，也可以为内部电路板、显示屏、按键模组提供精准的定位支撑，避免车间内设备振动造成内部元器件松动移位。

　　在实际现场使用中，这类手持操作终端的设计需要充分考虑车间的复杂工况：比如焊接工位旁的终端需要具备一定的抗电磁干扰能力，壳体内部预留的屏蔽层安装位可加装金属屏蔽罩，避免焊接电流产生的强电磁干扰造成屏幕花屏、按键信号误触发；机加工工位旁使用的终端，按键缝隙处可加装防水硅胶垫，避免切削液、金属碎屑进入按键缝隙造成按键卡滞、接触不良。握持区域的侧面设置的防滑橡胶垫，在操作人员手掌沾有少量切削液、油污的情况下也能稳定握持，不会出现滑落的情况。

　　不同于固定式的操作面板，这类手持终端允许操作人员在机器人作业半径周边的安全区域内移动，从不同视角观察机器人末端执行器的位置，更精准地完成轨迹示教与点位校准，尤其是在复杂曲面工件的打磨、焊接轨迹调试环节，操作人员可以边观察末端刀具与工件的相对位置，边通过按键微调机器人坐标，大幅提升调试效率，减少反复往返固定式操作面板与作业工位之间的无效走动时间。
