9g微型舵机高精度结构三维建模

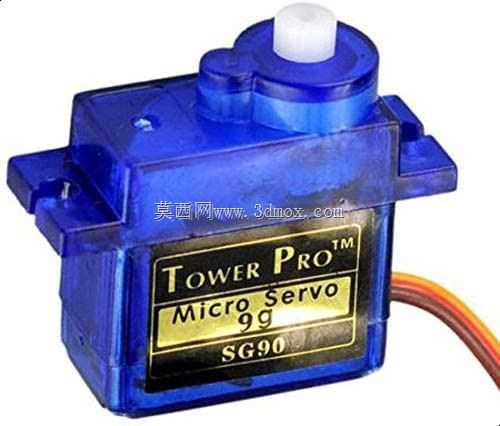

　　在航模舵面控制、小型机器人关节驱动、智能门锁锁舌动作、桌面级自动化装置的点位动作执行场景里，这类9g规格的微型伺服是结构工程师做小型轻量化设备选型时绕不开的执行元件。不同于大扭矩工业伺服的厚重结构，这款微型舵机从设计之初就把重量控制、安装空间压缩作为核心指标，整体外壳采用半透明蓝色工程塑料注塑成型，上盖集成输出轴的定位凸台与安装耳位，下壳容纳减速齿轮组、电位器反馈组件与驱动电路板，输出轴顶端采用白色尼龙材质的舵盘安装位，预留标准十字花键啮合结构，能兼容市面上绝大多数通用微型舵盘配件，无需额外做连接结构的二次适配。

　　从安装边界来看，主体外壳的两侧延伸出对称的安装固定耳，耳位上开有标准直径的安装通孔，两个安装孔的中心距严格匹配微型舵机的通用安装规范，工程师在做安装支架设计时，可直接套用通用安装孔位参数，不用单独测绘孔位坐标，能大幅缩短结构设计的校核周期。主体外形的长宽高尺寸控制在极小范围内，整体重量仅9g左右，在对负载重量有严格限制的微型无人机舵面控制、小型仿生机器人关节布置场景中，这个重量参数能极大降低整体结构的负载冗余，给其他功能组件留出更多重量分配空间。

　　内部结构设计上，这款舵机采用三级直齿减速齿轮组，齿轮材质为耐磨POM工程塑料，在保证传动精度的同时兼顾了轻量化与静音表现，末级齿轮与线绕电位器同轴连接，实时反馈输出轴的转动角度，配合内置的H桥驱动电路，能实现0-180度范围内的角度闭环控制，控制信号采用标准PWM脉宽调制协议，和市面上绝大多数通用舵机的控制逻辑完全兼容，工程师在做电控系统匹配时，无需开发专用驱动协议，直接调用通用舵机控制库即可完成动作调试。

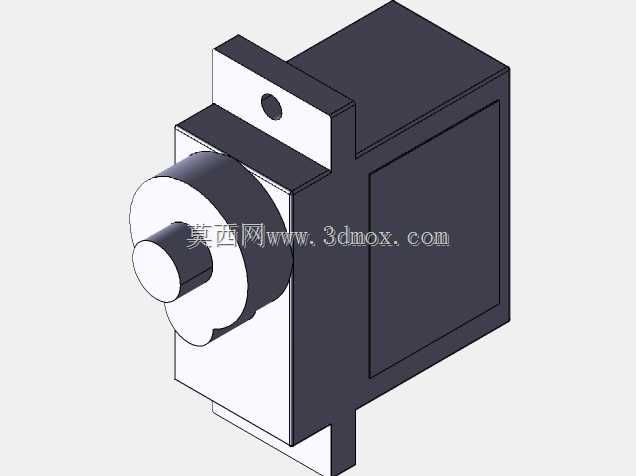

　　实际选型应用中，这类微型伺服的输出扭矩能满足小型机构的摆动动作需求，在航模应用里可直接驱动副翼、升降舵的小负载摆动，在小型桌面机械臂结构中可作为末端关节的执行元件，完成小负载的抬升、旋转动作，在智能文创产品、自动化小摆件的结构设计中，也能作为核心动作执行部件，实现预设的往复摆动、定点停留动作。建模过程中，对舵机外壳的分型线、安装耳的倒角、输出轴的花键齿形都做了1:1的还原，甚至连侧面引出的信号排线的出线位置、线径粗细都按照实物尺寸做了参数化建模，工程师在做整体设备的装配干涉检查时，可直接将该模型导入装配体，精准模拟实际安装状态下的空间占位，避免出现安装时排线被挤压、舵机外壳和周边结构件干涉的问题。

　　从结构设计的细节来看，上盖的输出轴位置做了加厚的凸台结构，用来承受输出轴径向的负载力，避免长期负载下外壳轴孔出现磨损旷量，外壳的拼接位置采用卡扣加超声波焊接的工艺，建模时还原了卡扣的配合间隙与焊接筋的结构，方便工程师在做同类产品的逆向设计或者结构改进时参考其拼接固定方式。尾部引出的三根排线分别对应电源、地、信号，线长按照通用规格预留，建模时给出了排线的最小弯曲半径参数，在装配仿真时可模拟排线弯折后的空间占用，避免设计时给排线预留的走线空间不足，导致组装时出现排线弯折过度、线芯断裂的隐患。

　　不同于工业级伺服的金属外壳、大扭矩输出设计，这类微型伺服的设计逻辑完全围绕小型化、轻量化、低成本展开，所有结构件的壁厚都做了优化，在保证结构强度满足小负载使用需求的前提下，尽可能削减壁厚来降低整体重量，内部的驱动电路板采用贴片元件布局，最大化压缩电路板的占用空间，让整个舵机的内部空间利用率达到极高水平。对于做小型智能设备、航模产品、教育机器人结构设计的工程师来说，这类标准化的微型舵机模型能直接复用在装配设计中，不用花费时间自行测绘建模，能有效提升结构设计阶段的工作效率，同时精准的尺寸参数也能保证后续打样组装时的安装匹配度，减少因为模型尺寸偏差导致的结构返工问题。
