CA6140机床用圆角合页铰链结构设计

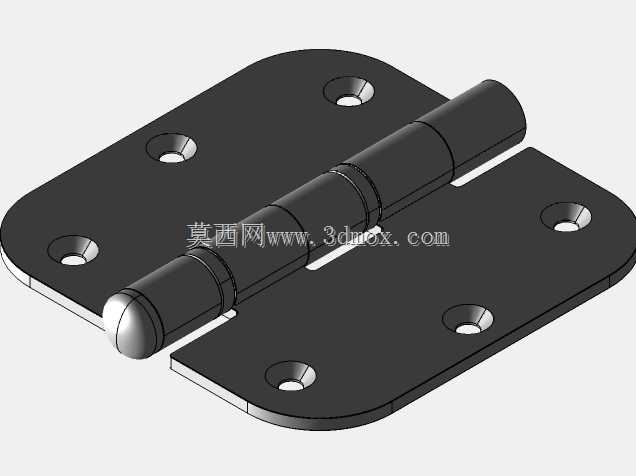

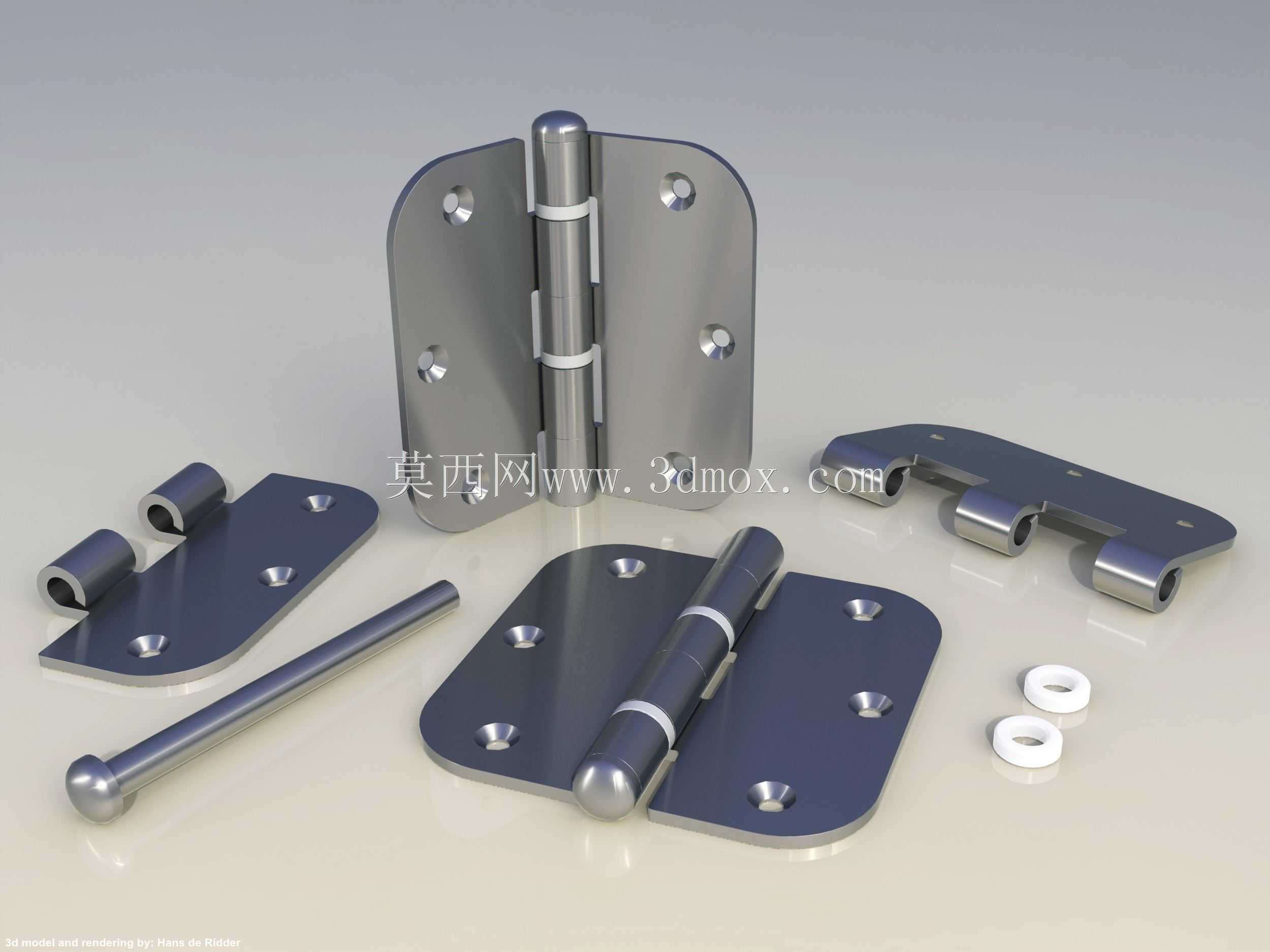

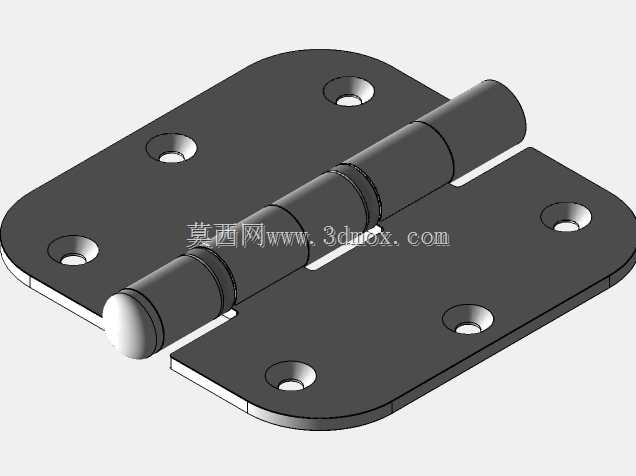

　　这款铰接连接件主要适配CA6140普通车床的防护舱门、检修盖板等开合部位，也可拓展用于同类型通用机床的外罩铰接、小型工业设备箱门连接场景，核心作用是实现两个被连接件之间的定轴转动开合，同时保证开合过程中无窜动、闭合后贴合面无间隙，满足机床防护结构的刚性连接需求。从结构设计逻辑来看，整套组件采用分体式装配设计，包含两个带安装孔的页片、一根贯通式销轴、配套的轴用限位挡圈，拆分状态下各零件无复杂异形曲面，既适合钣金冲压成型加工，也可通过常规铣削、钻孔工序完成小批量加工，加工过程中无需特殊工装夹具，普通机加工车间即可完成全工序生产。页片的安装面做了圆角过渡处理，没有尖锐棱角，一方面避免安装调试过程中划伤操作人员，

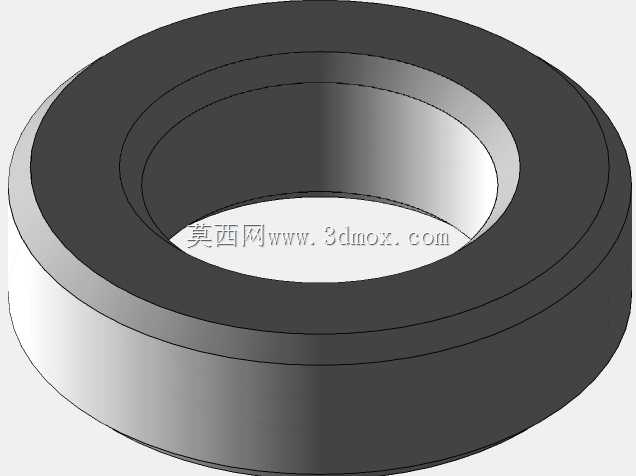

　　另一方面圆角结构能分散安装孔位的应力集中，在频繁开合的交变载荷下，不会出现页片边角开裂的问题。安装孔位采用沉头设计，装配后沉头螺钉的头部完全没入页片平面，不会突出表面干涉舱门开合轨迹，也不会在开合过程中剐蹭周边的机床外罩钣金。销轴采用一端带圆头、一端带环槽的结构，装配时圆头端作为插入导向，穿入两个页片的同轴铰接孔后，在另一端的环槽内卡入白色塑料限位挡圈，即可完成轴向限位，防止销轴在开合过程中轴向窜动脱出，这种限位结构无需额外的螺纹连接或者销钉固定，拆装维护时仅需用一字螺丝刀撬出挡圈即可抽出销轴，更换损坏页片的过程无需完全拆卸整个舱门结构，能大幅缩短设备日常维护的停机时间。从安装边界来看，单页片的安装孔位采用对称排布，

　　四个安装孔分别位于页片的四个角区域，孔位间距适配机床常用的2mm厚度冷轧钢防护钣金，安装时不需要在钣金上做特殊的沉台加工，直接在对应位置钻孔后用沉头螺钉固定即可，铰接转动的间隙控制在0.1mm以内，开合过程中页片之间无明显晃动，闭合状态下两个页片的贴合面平面度公差控制在0.05mm，能保证舱门闭合后与周边防护板的缝隙均匀，不会出现局部缝隙过大导致的切削液飞溅、铁屑飞出的问题。铰接转动部位的配合间隙经过合理设计，既不会因为间隙过小导致开合卡滞，也不会因为间隙过大出现舱门下坠错位的问题，日常使用中仅需定期在销轴部位加注少量润滑脂，即可保证长期开合无卡顿，适配机床车间多粉尘、少量切削液飞溅的使用环境，页片表面采用金属钝化处理，

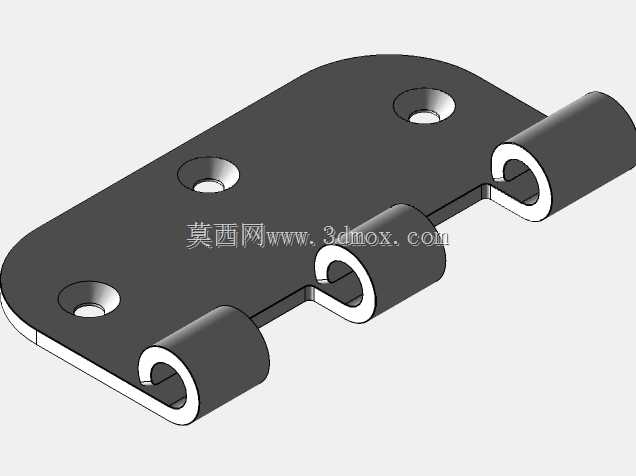

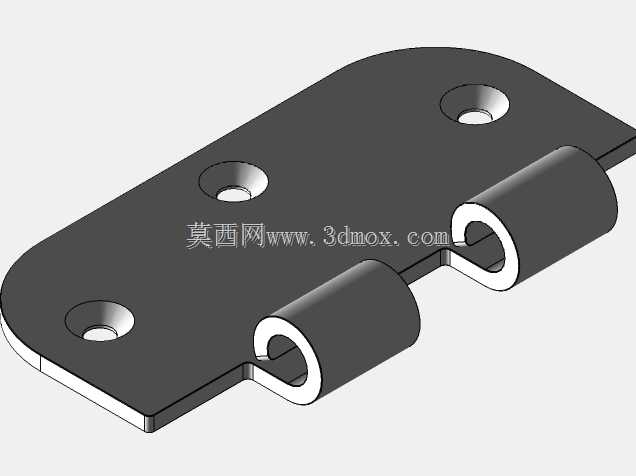

　　具备基础的防锈能力，不会因为车间内的潮湿空气、切削液附着出现过早锈蚀的问题。整套结构没有多余的冗余设计，所有尺寸都围绕机床防护门的实际载荷设计，单组合页的静态承重能满足10kg以内的钣金舱门开合需求，开合寿命能达到十万次以上，完全满足普通机床十年以上的使用周期需求。在建模过程中，所有配合面都做了公差适配，铰接孔与销轴的配合采用间隙配合的公差带，安装孔的位置度公差控制在0.1mm以内，能直接导出工程图用于生产加工，不需要二次调整尺寸。不同于民用家具的薄页片合页，这款合页的页片厚度做了针对性加强，不会因为机床运行过程中的振动出现页片变形，也不会因为频繁开合出现孔位磨损松动的问题，页片的铰接卷边部位采用一体卷制成型工艺，卷边的同轴度好，销轴穿入后整根轴的受力均匀，不会出现局部应力过大导致的销轴弯曲变形。配套的塑料挡圈具备一定的弹性，卡入环槽后不会因为设备振动脱落，同时能避免金属销轴与金属页片端面的直接摩擦，减少开合过程中的金属异响。
