无焊接结构垂直皮带研磨设备设计

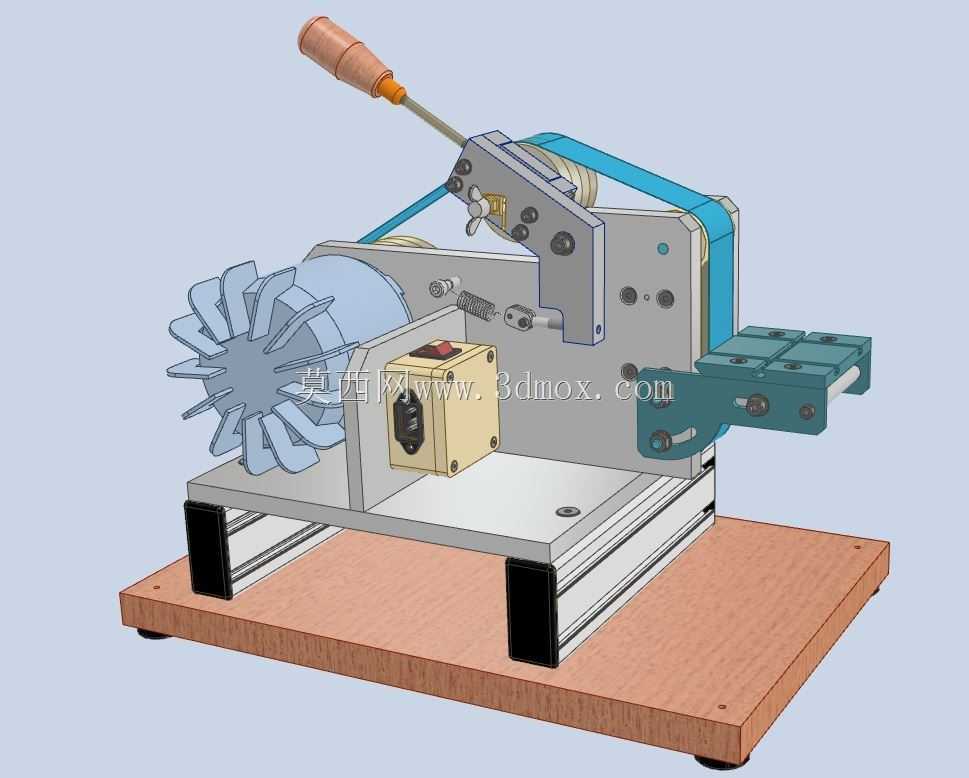

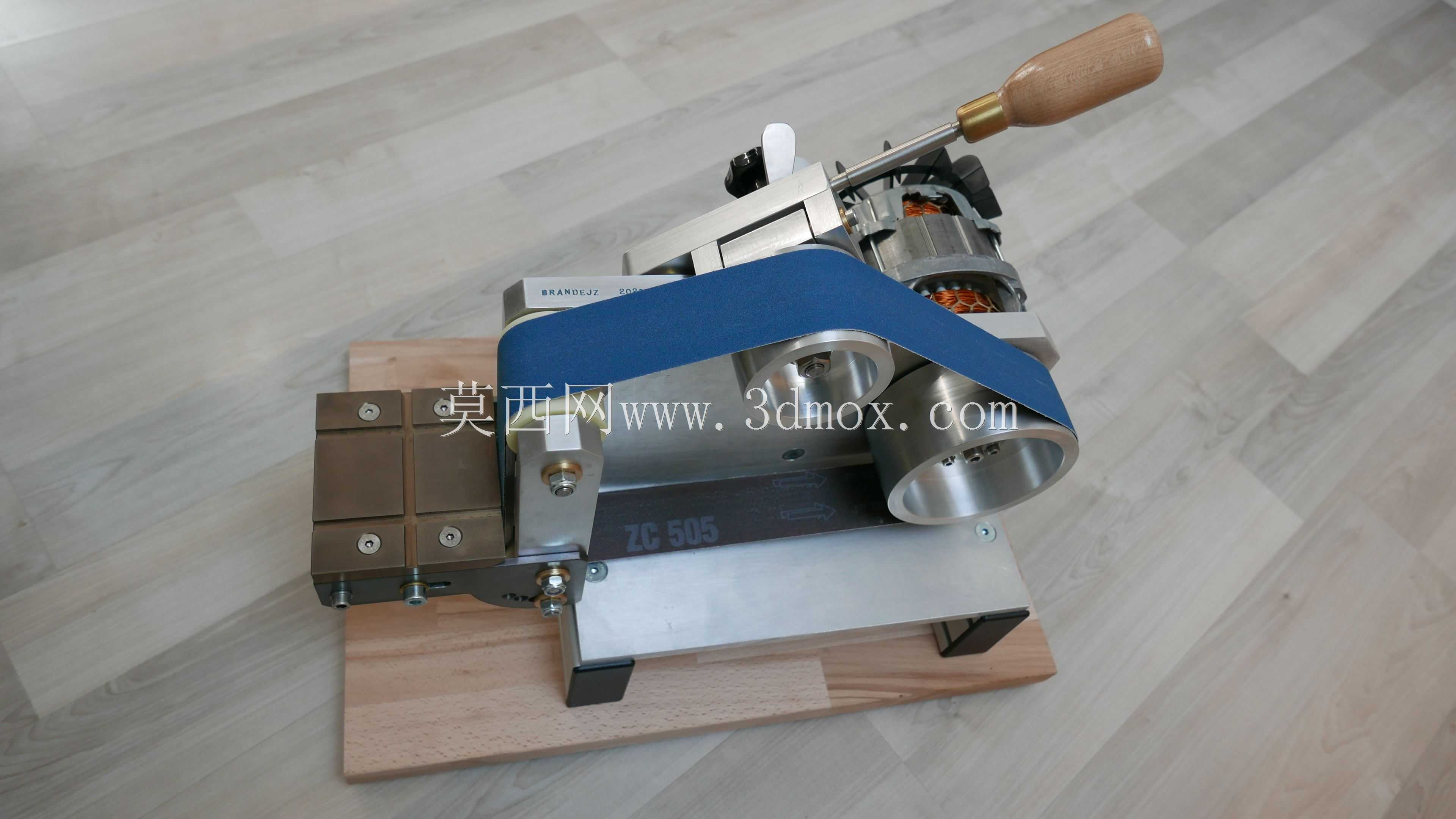

　　这款垂直皮带研磨设备主要面向小型机加工工坊、五金维修工位、个人DIY加工场景设计，可完成小型金属零件的去毛刺、刃口打磨、平面修型、焊缝余高磨平、小尺寸工件表面抛光等作业，相比手持角磨机，其加工稳定性更高，工件表面一致性更好，也能避免手持打磨时的抖动导致的工件过切、刃口崩边问题。设备整体采用台式安装结构，底部设置木质安装基板，可通过螺栓直接固定在常规工作台面上，安装时无需额外浇筑基础或制作大型机架，整体占地尺寸适配常规1.2米宽度工作台，设备底部四个支撑脚设置防滑减震垫，可抵消砂带高速运转时产生的小幅振动，避免作业过程中设备移位。整机结构设计全程规避焊接工艺，所有零部件均采用螺栓连接、销轴定位的装配方式，

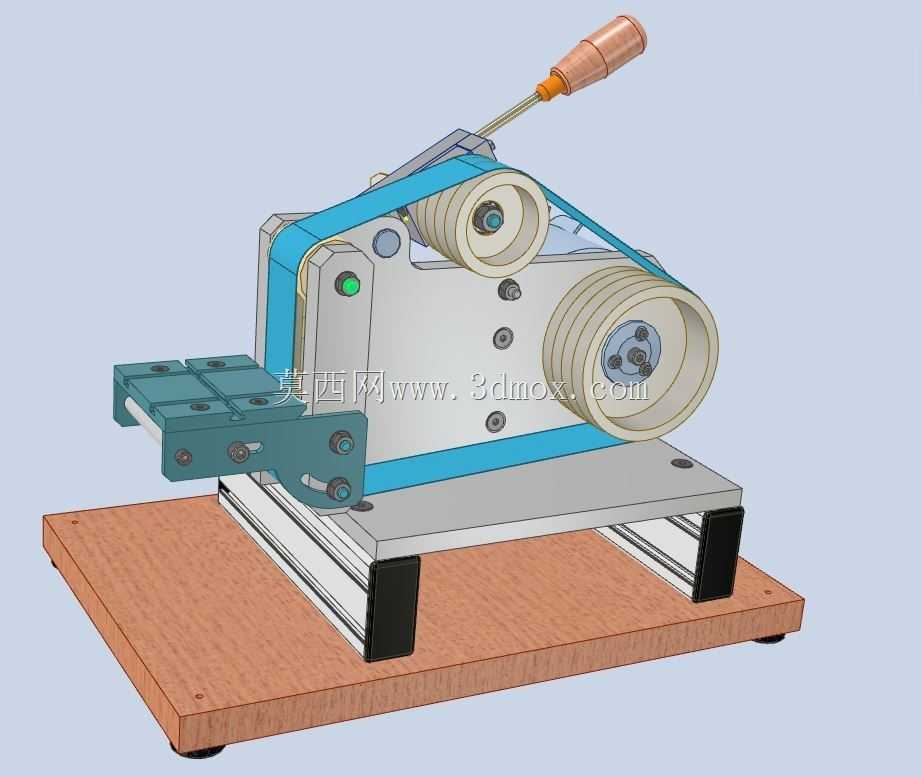

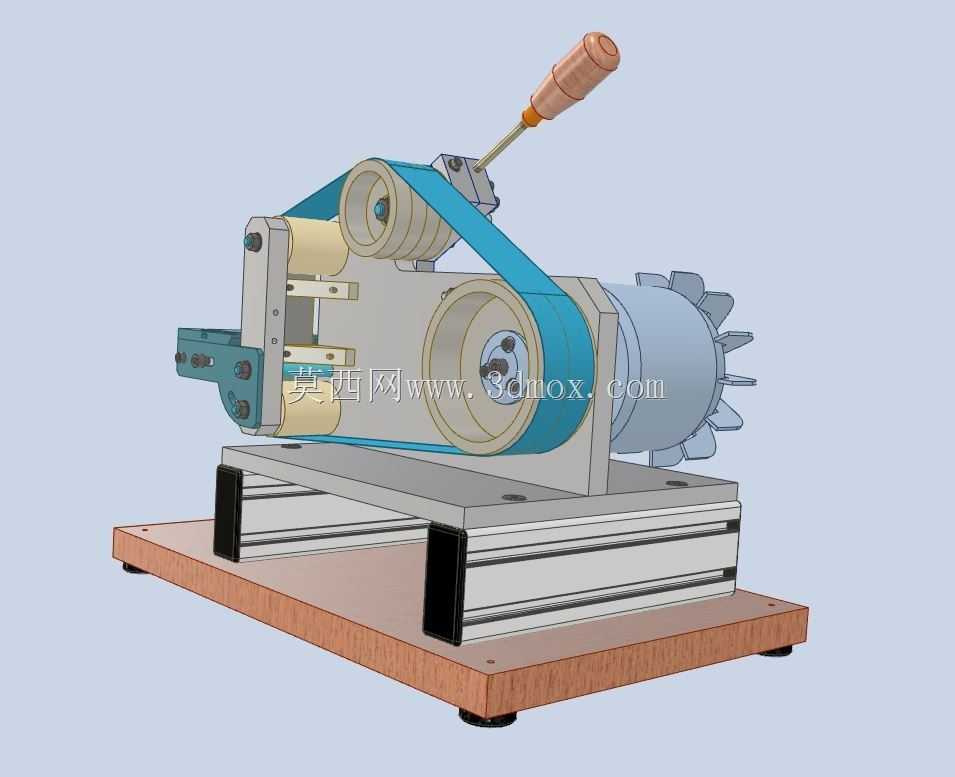

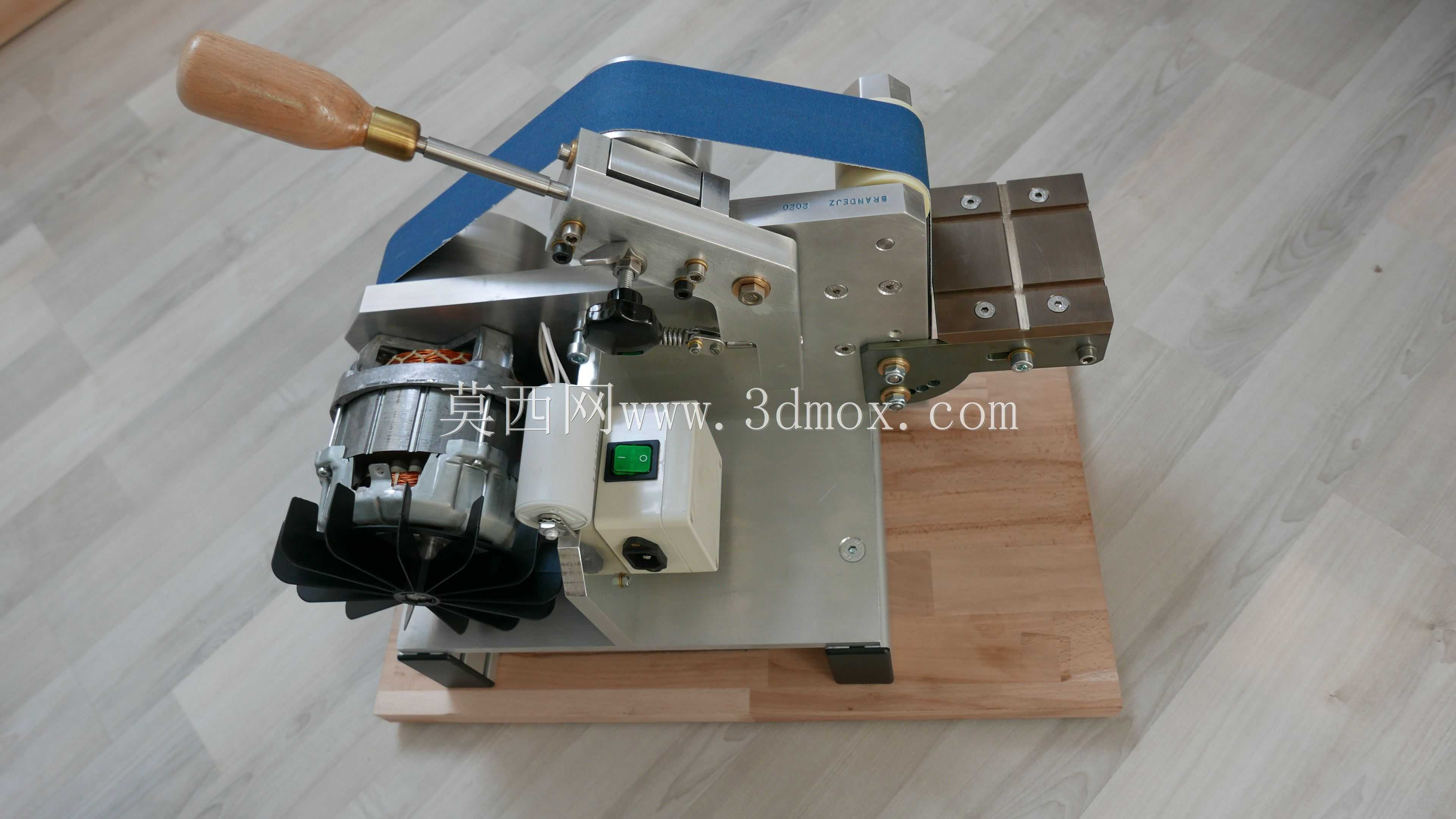

　　一方面降低了自制加工时的工艺门槛，无需配备焊接设备即可完成整机组装，另一方面也为后续的结构改装、功能拓展预留了充足空间，使用者可根据自身加工需求调整接触轮位置、更换不同粒度砂带、加装工件靠模或角度限位工装，定制化适配不同的加工场景。设备的核心传动结构采用多槽带轮搭配环形砂带的布局，上方设置张紧调节机构，通过带铜质握柄的操作杆即可快速完成砂带张紧度调整与砂带更换，无需额外工具即可完成耗材更换作业，张紧机构内置弹簧缓冲结构，可避免砂带运转过程中因振动出现松脱、跑偏问题。驱动轮与从动轮均做了动平衡处理，砂带运行线速度适配常规金属研磨需求，可兼顾碳钢、铝合金、铜材等不同材质工件的加工，接触轮采用不同硬度的橡胶材质外层，可根据打磨需求更换，

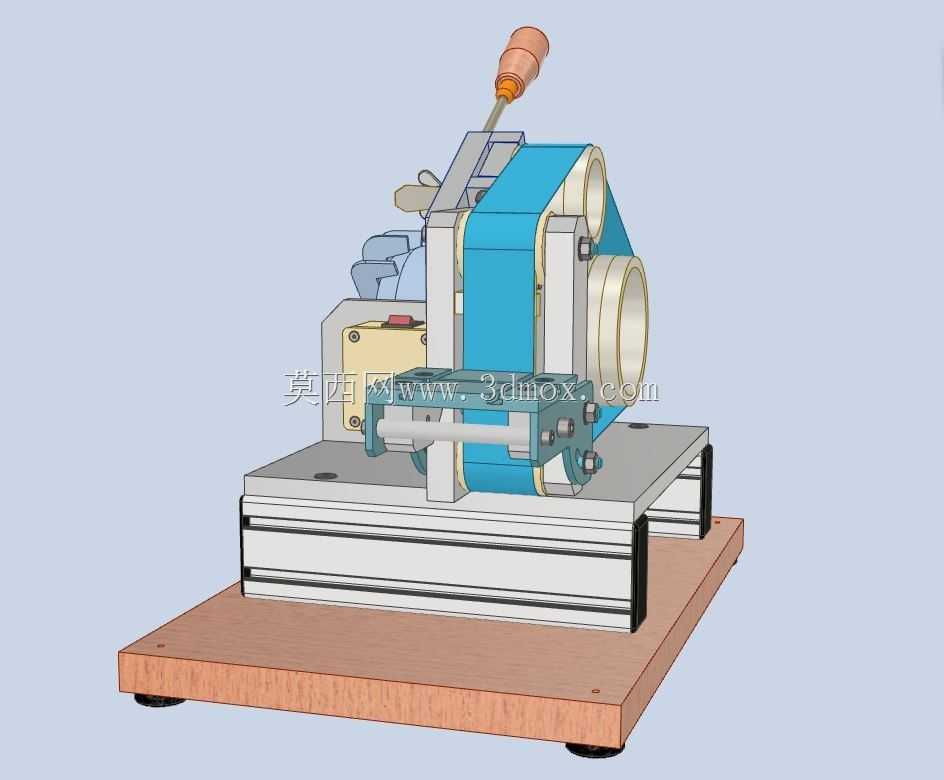

　　硬轮适合高精度平面修磨，软轮适配曲面、异形件的轮廓打磨。设备前端设置可调节工件托架，托架采用T型槽安装结构，可前后调整位置、上下调整高度，也可更换不同形式的靠板，适配不同尺寸工件的支撑需求，托架上预留的安装孔位可加装角度限位块，实现固定角度的斜面打磨、刃口开锋作业。整机的机架主体采用钢板裁切后折弯加工成型，所有连接孔位均采用数控加工保证位置精度，装配时无需二次修配即可完成组装，机架侧面设置电源开关与运行指示灯，操作位置符合人体工程学布局，作业时手部操作区域与砂带工作面保持安全距离，避免误触风险。设备的传动部分设置半封闭护罩，可阻挡打磨过程中产生的碎屑飞溅，同时不影响砂带的更换与张紧度调整，护罩采用快拆结构，

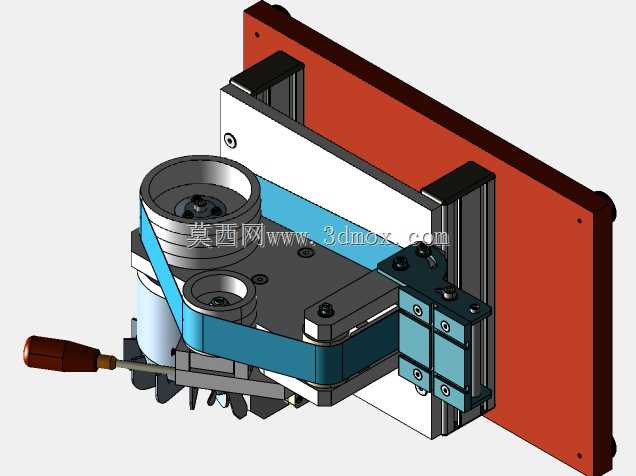

　　日常维护时无需拆卸大量螺栓即可打开护罩清理内部积屑、检查带轮磨损情况。从结构设计角度来看，这款设备的模块化程度较高，所有功能部件均为独立装配单元，驱动单元可根据使用者的需求更换不同功率的电机，也可适配不同转速的调速模块，实现砂带线速度的无级调节，满足从粗磨到精抛的全工序加工需求；安装基板的尺寸也可根据使用场景调整，若需要固定在大型工作台或专用工装上，可直接更换对应尺寸的基板，无需改动上部的研磨主体结构。相比市售的常规小型砂带机，这款无焊接结构的设计更适合机械爱好者、小型加工门店自行制作，所有零部件均可通过常规的机加工工艺完成加工，标准件均采用市面通用规格，采购替换十分方便，结构上没有复杂的曲面或特殊工艺结构，三维建模时可直接拆分出所有零件的加工图纸，直接用于生产加工。
