电脑主板用M3十字槽带垫紧固螺钉

　　在消费电子结构装配领域，主板类板件的紧固一直是结构设计中容易被忽略却直接影响整机可靠性的细节环节，这类M3规格的细牙带垫螺钉，正是针对PC主板安装场景开发的专用紧固零件。不同于普通机械螺钉的设计逻辑，这款螺钉从主板安装的实际工况出发做了针对性的结构优化，首先是螺纹规格选用M3x0.5的细牙螺纹，细牙螺纹的螺距更小，拧入主板配套铜柱时的导程更短，每一圈拧入的进给量更小，能有效避免装配时用力过大导致铜柱滑牙，或是螺纹咬合过度造成主板PCB板层受压开裂的问题，这一点在批量装配生产线的作业场景中尤为重要，一线装配人员的电批扭矩存在合理波动范围，细牙螺纹本身的自锁特性也能更好抵消运输过程中的振动载荷，避免长期使用后螺钉松动脱落。

　　螺钉头部采用十字槽驱动形式，这是消费电子装配领域应用最广泛的槽型，兼容普通十字螺丝刀与产线常用的十字电批头，不需要特殊定制工具就能完成装配，大幅降低装配环节的工具适配成本。头部集成的一体式垫圈是这款螺钉的核心设计点，垫圈与螺钉头部为一体成型结构，相比螺钉加平垫的组合件，一体式结构不会出现垫圈遗漏、装配时垫圈偏移的问题，垫圈的接触面做了平整化处理，拧紧时垫圈与主板安装孔位周围的接地焊盘均匀接触，既能通过增大接触面积分散螺钉头部对PCB板的压应力，避免局部压强过大压伤板上的线路与贴片元件，还能保证主板接地端与机箱壳体的可靠导通，实现稳定的电磁屏蔽效果，减少整机运行时的电磁干扰问题。

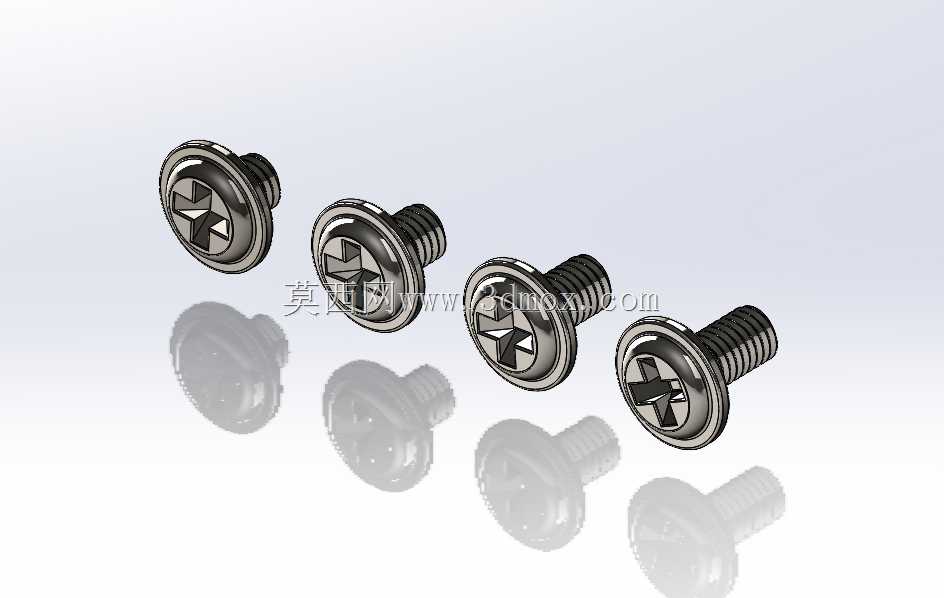

　　从设计建模的角度来看，这款螺钉做了全系列长度的配置覆盖，螺杆长度包含3mm、4mm、5mm、6mm四个常用规格，能适配不同厚度的主板、不同高度的机箱铜柱安装场景，不管是常规ATX主板、紧凑型M-ATX主板还是ITX迷你主板的安装，都能找到匹配的长度规格，避免螺杆过长顶到主板背面元件、或是螺杆过短咬合不足导致紧固失效的问题。建模过程中对螺钉的各个安装边界做了严格的尺寸约束：头部外径控制在5.5mm左右，刚好覆盖主板上通用的3.2mm安装孔位周边的接地焊盘区域，不会因为头部过大干涉到孔位周边0.5mm范围内的贴片电容、电阻等小型元件；螺杆部分的螺纹收尾做了退刀槽处理，螺纹末端的导向段做了15度的倒角，装配时能顺利对准铜柱的内螺纹孔，不需要刻意调整角度就能快速导入，提升装配效率。

　　在实际的三维设计调用场景中，这款螺钉模型提前做了装配配合参考的预设，调用时可以自动识别主板安装孔、铜柱内螺纹的同轴度参考，一键完成装配配合，不需要手动添加同轴、重合等配合关系，对于做整机结构设计的工程师来说，能大幅减少标准件重复建模、重复添加配合的时间，提升设计效率。螺钉的外观细节也做了写实还原，头部的十字槽深度、垫圈与头部的过渡圆角、螺纹的牙型角都严格按照紧固件通用标准制作，渲染出的装配效果图可以直接用于产品说明书、装配指导文件的制作，不需要再做额外的外观调整。

　　从工况适配的角度来说，这类螺钉除了用于PC主板安装，同样适用于各类带PCB板的电子设备内部板件紧固，比如工业控制板卡、小型嵌入式设备的主板固定，只要是采用M3铜柱作为支撑的板件安装场景，都可以选用对应长度的规格。设计时还考虑了表面处理的通用要求，模型预留了镀镍、镀锌等常见表面处理的外观配置切换选项，可以根据不同设备的外观要求调整表面质感，匹配整机的设计风格。不同于工业设备用的高强度紧固件，这类电子设备用螺钉的强度等级满足常规的板件紧固要求即可，不需要过高的抗拉强度，重点在于装配的便利性、对PCB板的压力保护以及接地导通的可靠性，这款螺钉的结构设计刚好平衡了这几方面的需求，没有冗余的结构设计，所有结构特征都服务于实际装配场景的使用需求。
