多规格电脑机箱风扇防尘滤网结构

　　该结构件面向电子设备机柜、工控机箱、台式电脑主机以及小型通风散热窗口使用，核心作用是在保证空气流通的前提下，阻挡环境中的灰尘、纤维碎屑和较大颗粒进入设备内部。散热风扇长期运行时会持续将外部空气吸入机箱，若进风侧缺少过滤遮挡，粉尘容易沉积在主板、电源模块、散热器鳍片和轴承附近，造成风道阻力上升、电子元件散热效率下降，甚至带来接触不良或风扇卡滞等维护问题。此防尘网布置在风扇外侧或机箱进风口处，通过细密网孔形成物理过滤层，既不明显增加风阻，又能提高设备内部清洁度。

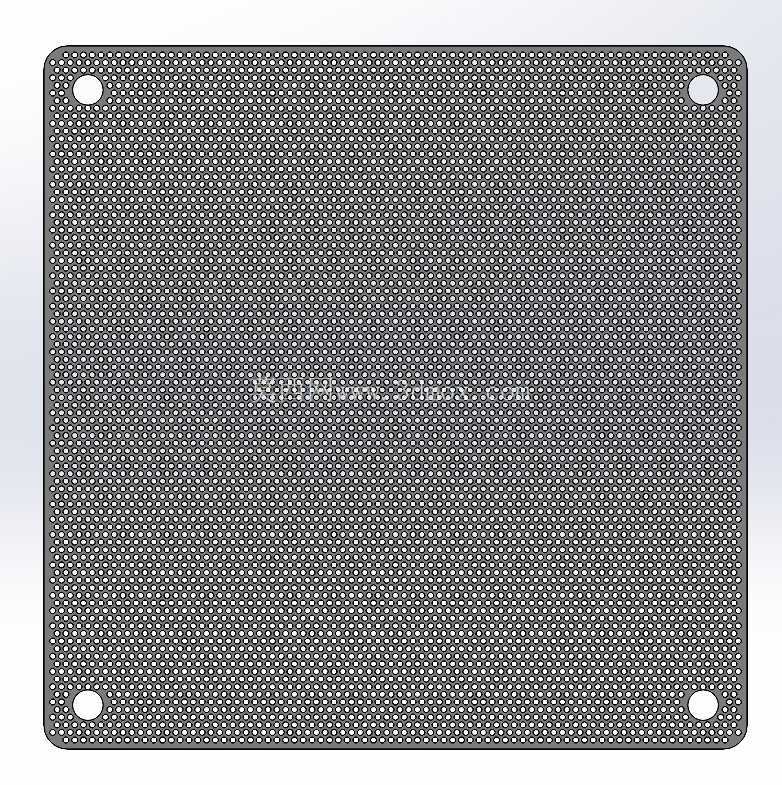

　　外形采用矩形薄板结构，尺寸覆盖40mm至140mm风扇安装边界，可适配常见小尺寸轴流风扇到较大机箱风扇的布置需求。网板四角设置圆形安装孔，孔位与风扇标准固定孔相对应，安装时可与风扇、机箱面板或塑胶减震钉配合固定，边界留边均匀，能够避免网面直接压入风扇叶旋转区域。整体厚度较薄，装入紧凑机箱后不会侵占过多内部空间，也便于在前面板、顶板、侧板或电源进风位置进行叠加布置。

　　建模时重点处理了网孔阵列、外轮廓圆角和安装孔位置关系。网孔区域按规则矩阵排布，孔距保持一致，使通风面积分布均匀；四周保留实体边框，以提高薄板刚性并方便锁附。四角开孔中心距需要与风扇安装尺寸严格对应，若孔位偏差过大，现场装配会出现螺丝错位或网板偏置。外轮廓边角做圆角过渡，可减少薄板锐边，也与多数风扇外框形状相协调。对于不同规格风扇，可通过配置表切换长宽、孔距、孔径和边框宽度，减少重复建模工作量。

　　从工程选型角度看，防尘网并非单纯装饰件，设计时需要平衡过滤效率与通风阻力。网孔过密会提高挡尘能力，但也会使进风压降增大，导致风扇风量下降；网孔过疏则风阻较低，却难以拦截细尘。该结构采用均匀小孔方案，适合普通办公环境、工控柜和桌面设备的日常防尘场景。若用于粉尘浓度较高的车间，还可在网板外侧增加海绵或无纺布过滤层，并在结构上预留压边空间。

　　实际装配中，网板可置于风扇吸风侧，使含尘空气先经过滤网再到达扇叶和散热片；也可嵌装在机箱面板与风扇之间，依靠面板卡扣或螺丝压紧。四角孔位适合机械螺钉、自攻钉或橡胶钉连接，设计时需关注网板厚度与螺钉长度，避免螺钉过长触及扇叶。维护阶段可将网板拆下清灰或水洗，重复使用性较好。三维模型中保留配置化尺寸，有利于结构工程师在不同机箱项目中快速调用，并根据风扇规格、面板开孔和装配间隙进行校核。
