双头螺栓拆装专用套筒组套结构设计

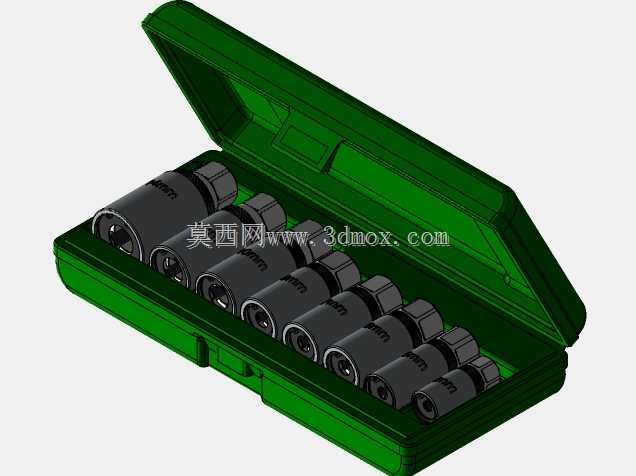

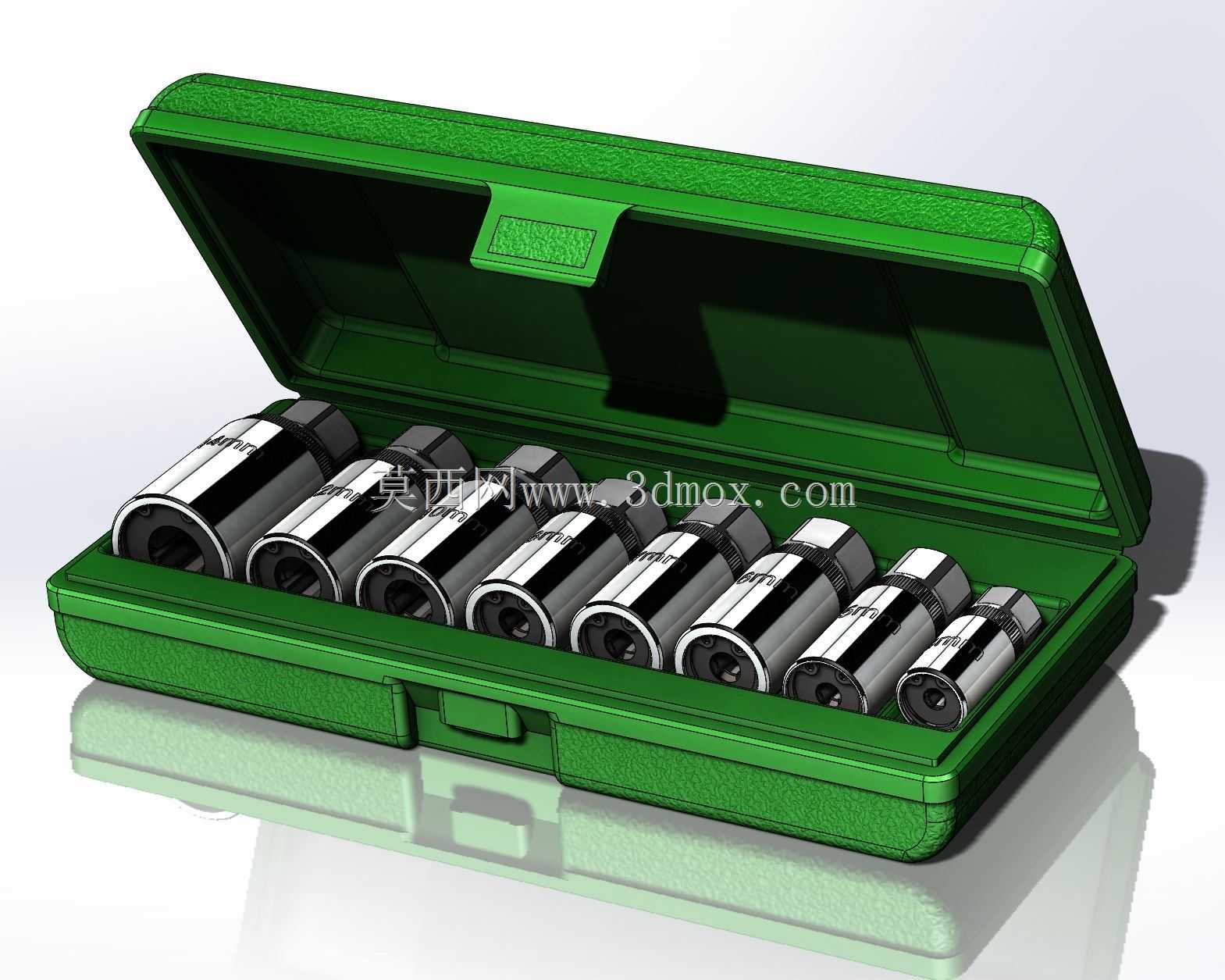

　　在重型设备检修、管道装配、机床安装等现场作业场景中，双头螺柱的拆装一直是一线装配人员的操作痛点——这类螺柱两端均带螺纹，无外露六角夹持位，普通扳手无法直接卡持施力，若采用双螺母对顶的传统拆装方式，不仅操作步骤繁琐，还容易损伤螺柱端部螺纹，影响后续装配精度。这套螺柱提取套筒组套，正是针对这类作业需求开发的专用手动工具，可覆盖不同公称直径的双头螺柱拧入、拧出作业，适配设备维保、产线装配、五金维修等多场景的操作需求。整套工具采用便携收纳盒集成设计，盒体做了对应每个套筒的定位槽，避免工具在携带、存放过程中出现磕碰、散落问题，盒盖与盒身的卡扣结构可实现快速开合，现场作业时可直接摊开取用对应规格的套筒，无需额外整理工具。从结构设计逻辑来看，

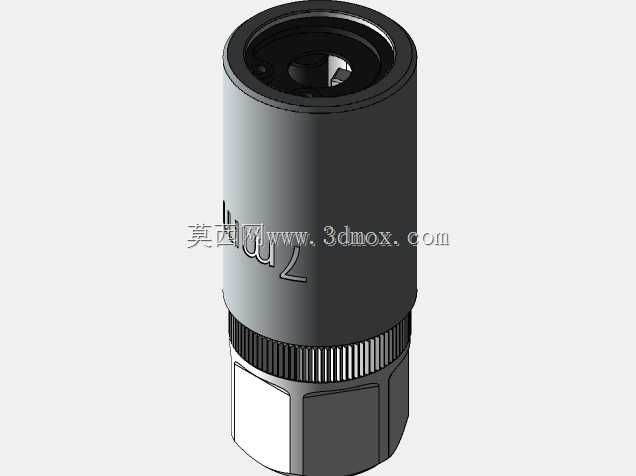

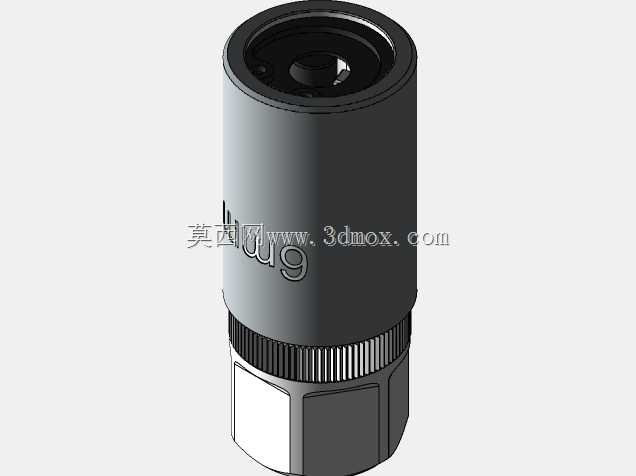

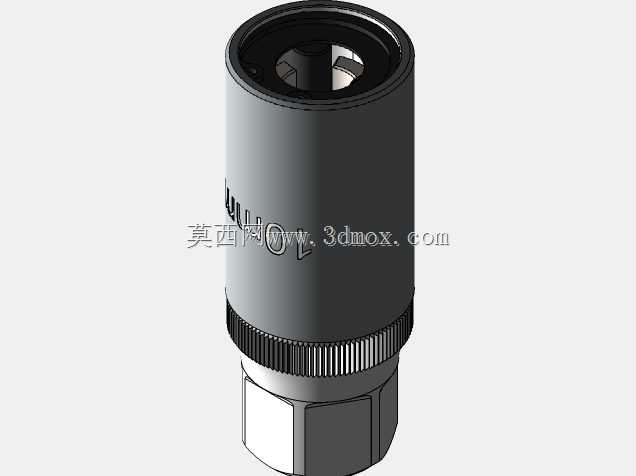

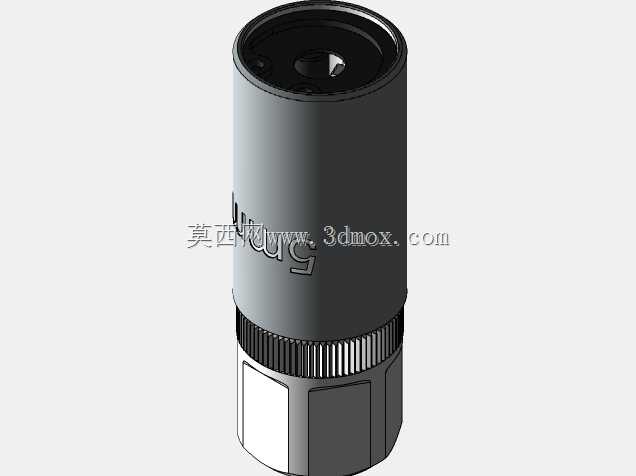

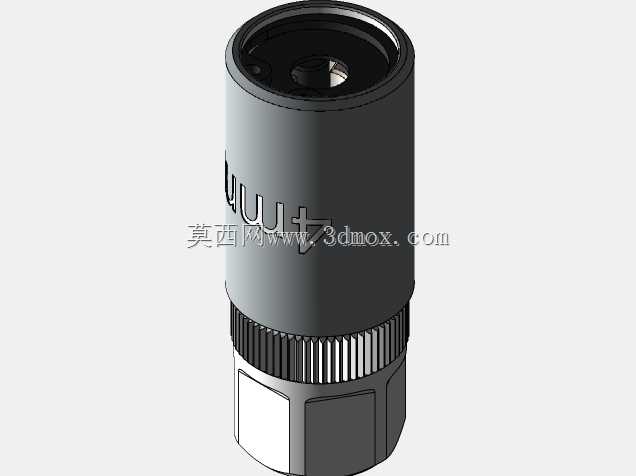

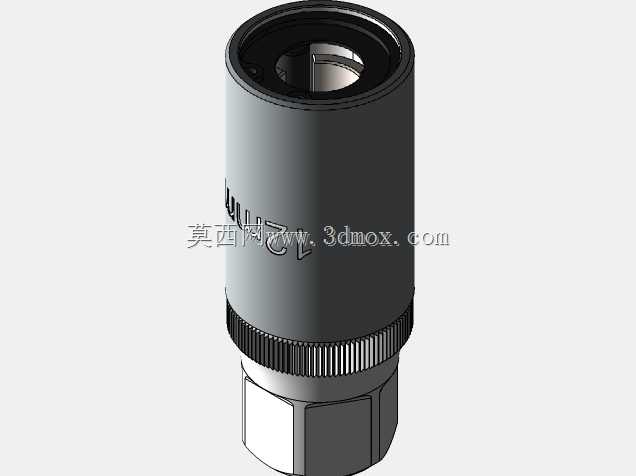

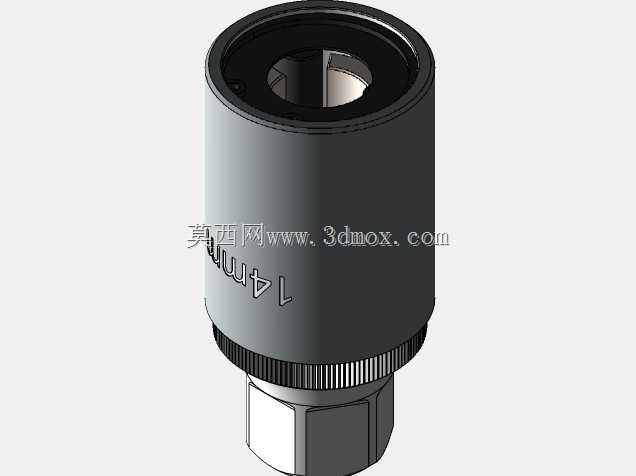

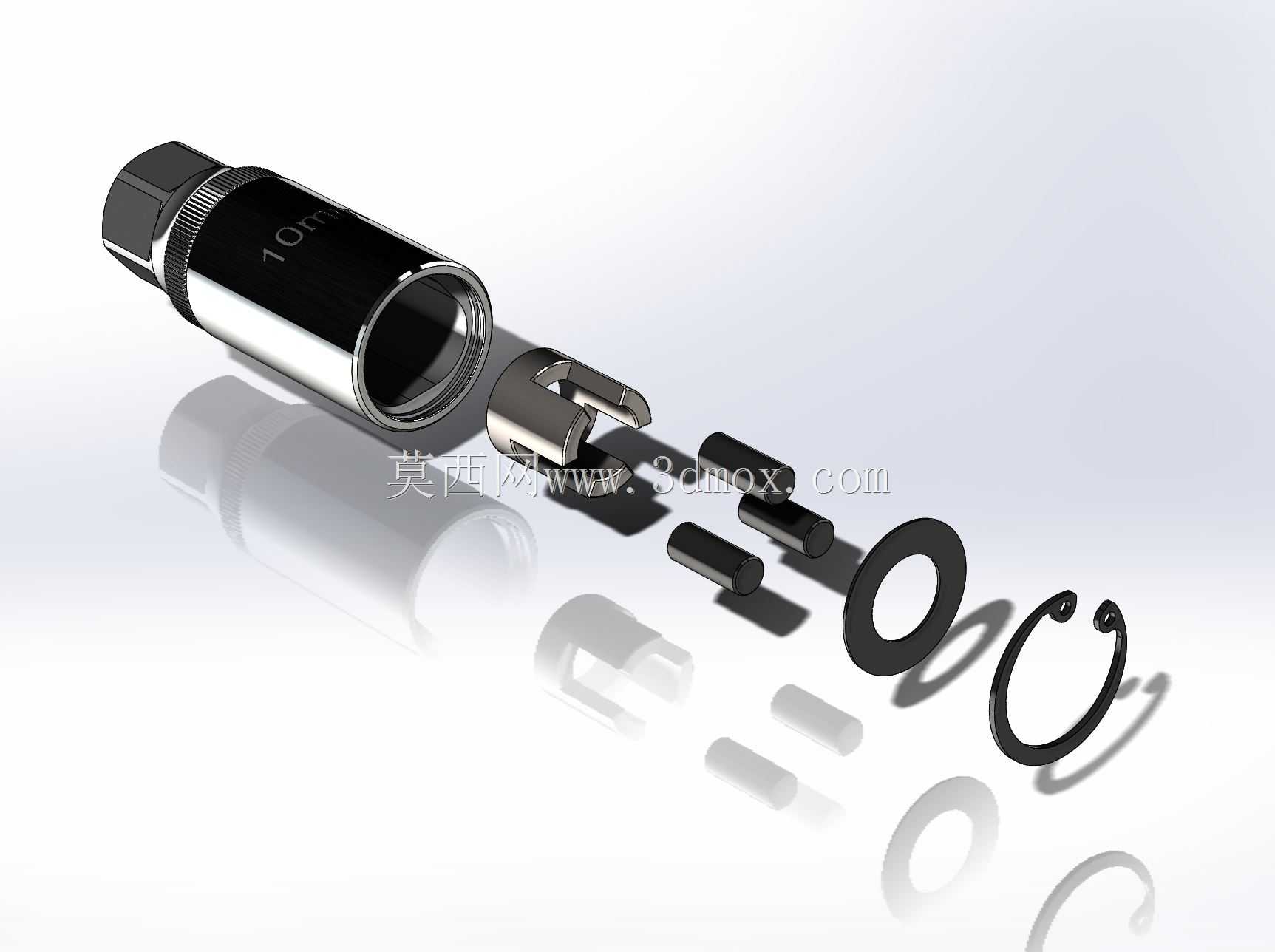

　　每个套筒内部采用了偏心夹持滚柱结构，当套筒套入螺柱端部施加扭转力时，内部滚柱会在偏心槽的作用下自动楔紧螺柱光杆或螺纹段，无需额外夹持结构即可传递足够扭矩，反向施力时楔紧结构自动松脱，不会出现卡滞无法退出的问题。不同规格的套筒对应不同的螺柱直径适配范围，套筒外部统一采用标准六角驱动位，可适配普通棘轮扳手、扭力扳手、手动滑杆等常规驱动工具，无需配备专用驱动手柄，降低了工具的配套成本。套筒本体采用合金结构钢整体淬火处理，表面做发黑防锈处理，内部夹持滚柱采用轴承钢材质，保证反复楔紧、松脱过程中的耐磨性能，避免长期使用后出现夹持打滑、内壁磨损的问题。收纳盒采用工程塑料注塑成型，盒盖内部加设加强筋结构，提升整体抗摔、抗挤压性能，即使在高空作业、

　　户外检修等复杂工况下携带，也不会因磕碰导致盒体破裂、工具掉落。从安装边界与适配尺寸来看，整套组套覆盖的螺柱规格从M6到M16区间，可满足大部分通用机械设备、液压管路、钢结构连接场景的双头螺柱拆装需求，单个套筒的外径控制在对应螺柱外接圆尺寸的1.5倍以内，可适配螺柱周边空间局促的安装位，不会因套筒外径过大无法套入螺柱作业端。套筒内部的夹持深度做了统一优化，既保证足够的夹持接触长度避免螺柱被夹伤变形，又不会因深度过大导致套入过程卡滞，作业时只需将套筒对准螺柱端部推入，即可自动找正夹持位置，施加扭转力即可完成螺柱的拧入或拧出操作。相比传统双螺母拆装方式，这套专用套筒组套的作业效率可提升60%以上，

　　同时能完全避免拆装过程中螺柱螺纹的损伤问题，降低螺柱报废率。在结构建模过程中，每个套筒的偏心槽角度、滚柱直径、夹持间隙都经过反复校核，保证楔紧力矩足够的同时，松脱过程无卡滞，收纳盒的定位槽尺寸与每个套筒的外形完全匹配，合盖后套筒无窜动空间，避免运输过程中套筒表面与盒体摩擦出现镀层磨损。整套工具的外形尺寸适配常规工具包的收纳空间，重量控制在1.2kg以内，单人即可随身携带完成多工位的螺柱拆装作业，无需额外辅助工具。在实际作业过程中，针对不同材质的螺柱，比如不锈钢螺柱、碳钢发黑螺柱、镀锌螺柱，这套套筒的夹持结构都能稳定传递扭矩，不会出现打滑刮伤螺柱表面的问题，内部滚柱的圆弧接触面可均匀分散夹持力，避免螺柱被夹出凹痕影响后续装配。套筒的驱动端采用标准1/2英寸方孔驱动位，可与现有常规手动工具完全兼容，现场作业时无需额外转换接头，减少工具配套的冗余成本。
