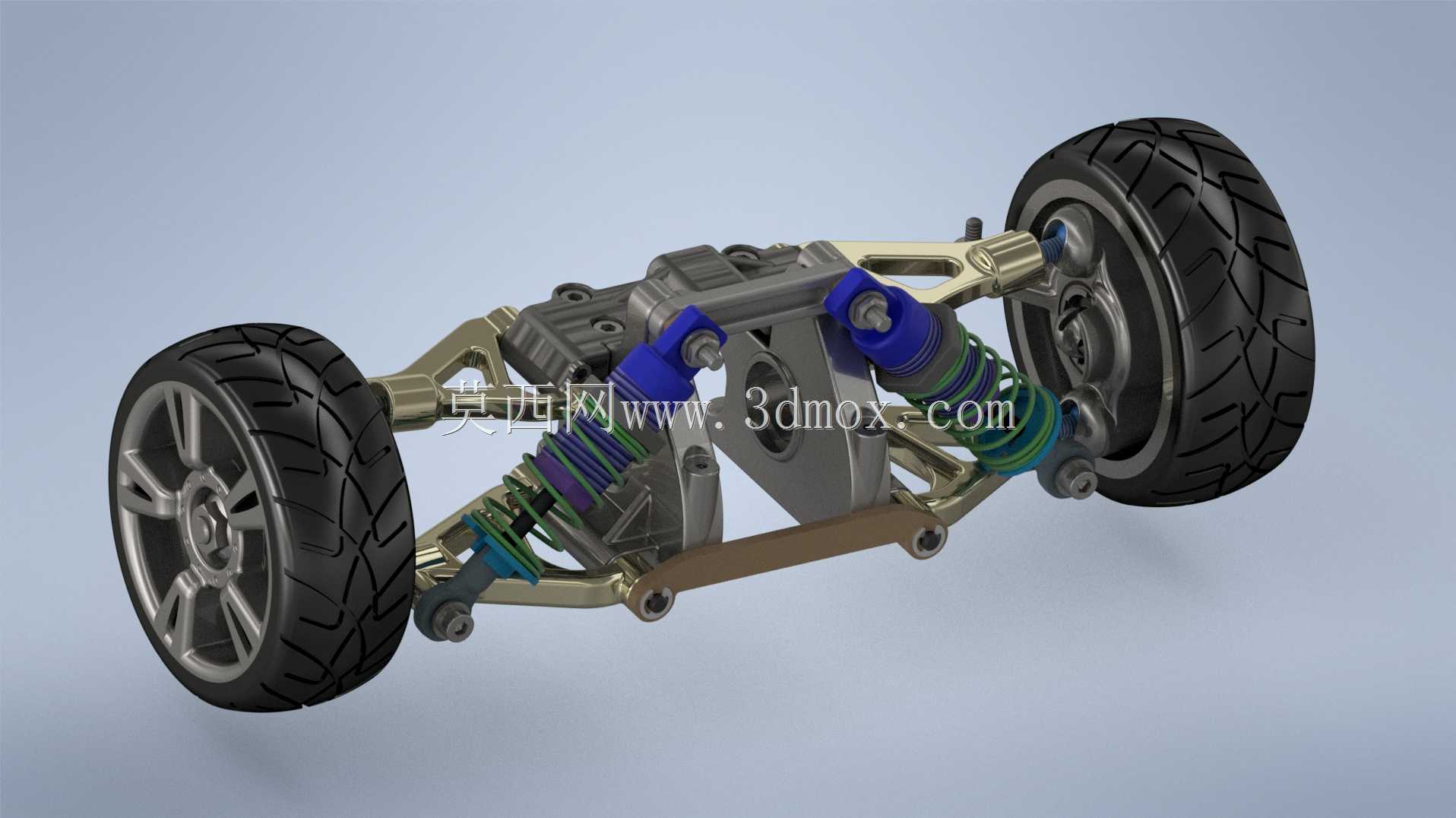

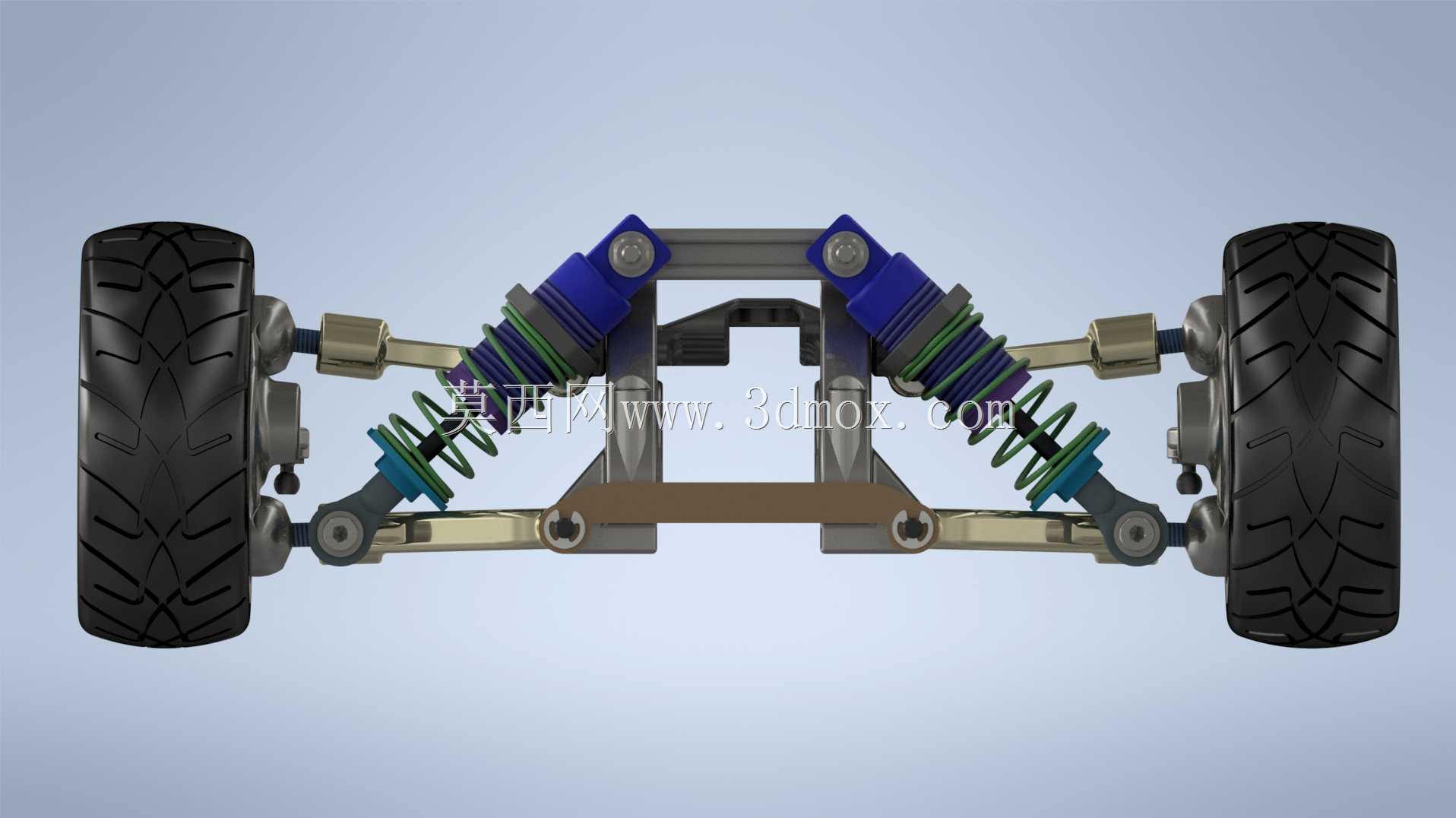

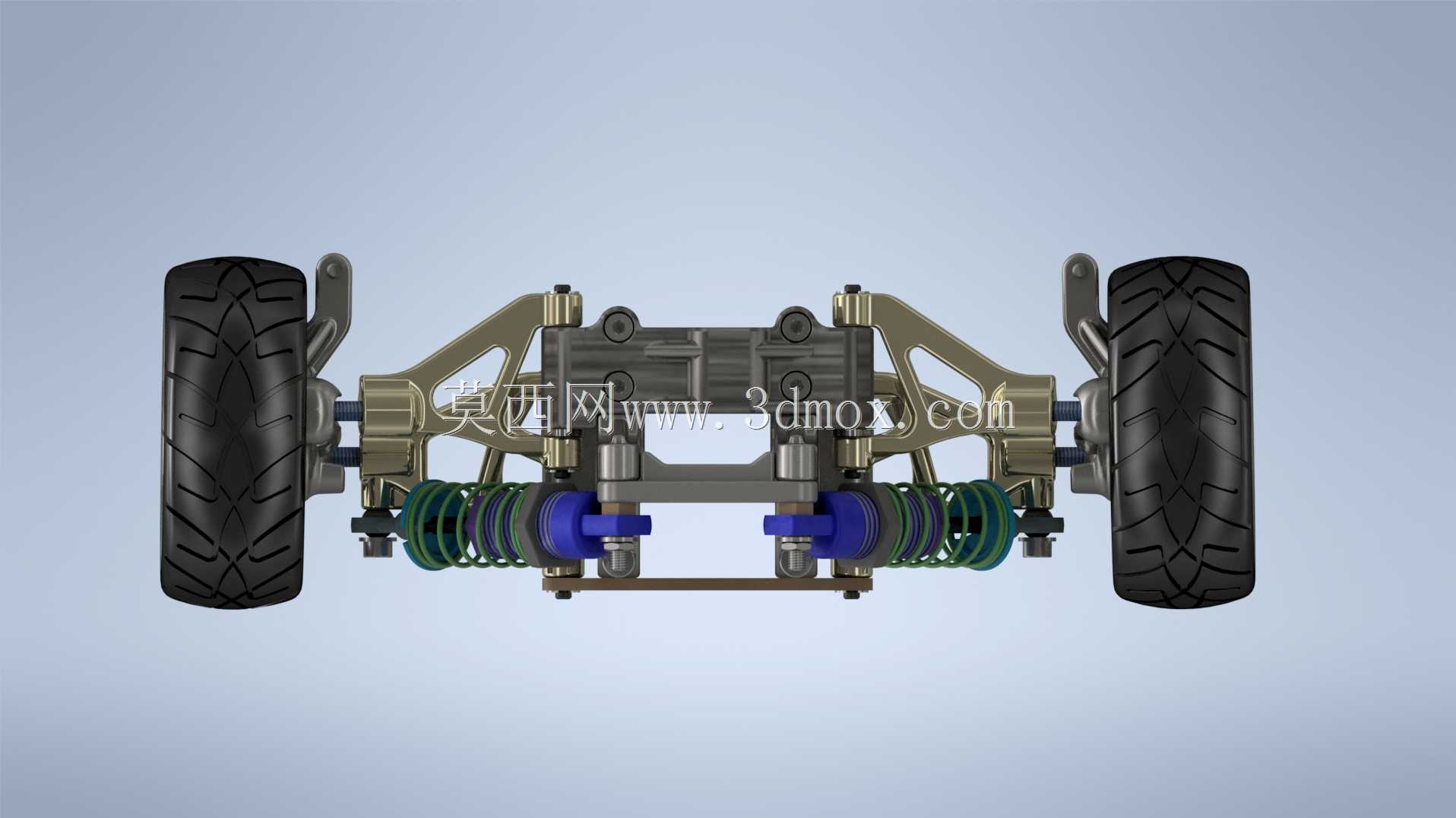

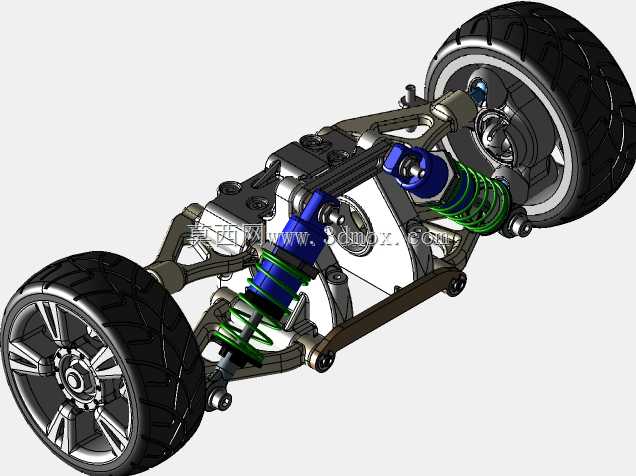

双轮独立式前悬结构三维设计

　　这套双轮独立前悬结构，主要面向小型乘用车辆、轻量化跑车以及小型电动代步车型的前桥承载与导向场景，在整车布局中承担着承载前部车身重量、传递车轮与车架间各向作用力、缓冲路面冲击、约束车轮运动轨迹的核心作用，是车辆行驶系统中直接影响操控稳定性与乘坐舒适性的关键部件。从结构功能来看，该悬架采用双横臂式独立悬挂构型，左右两侧各设置上下两组不等长控制摆臂，摆臂通过铰接点分别与转向节、中部承载副车架连接，能够在车轮随路面起伏跳动时，精准约束车轮的外倾角、前束角变化范围，避免轮胎出现异常偏磨，同时保证轮胎接地面始终与路面保持合理接触角度，提升弯道行驶时的抓地性能。减震单元采用螺旋弹簧搭配筒式减震器的组合结构，弹簧与减震器同轴布置，

　　上端通过铰接支座连接副车架安装位，下端连接下摆臂靠近转向节的位置，这种布置方式能够在压缩行程中快速吸收路面传来的竖向冲击，同时减震器的阻尼结构可以抑制弹簧往复弹跳，避免车身出现多余的余振，在经过颠簸路面时能够快速让车轮恢复贴地状态。转向节作为连接车轮、摆臂、减震器的核心承载零件，集成了轮毂安装轴、制动系统安装位、摆臂铰接孔等结构，轮毂轴承采用集成式单元设计，既能够承受车辆行驶时的竖向载荷，也可以传递转向时的横向力矩、制动时的纵向力矩，保证车轮在转向、制动、加速工况下的连接可靠性。中部的副车架是整个前悬的安装基准，所有摆臂、减震器上支座、转向机安装位都集成在副车架上，副车架再通过柔性衬套与车身主框架连接，

　　这种设计能够将路面传来的大部分振动先经过衬套过滤后再传递到车身，降低车内的振动与噪声，同时也便于前悬总成的模块化装配，在整车生产线上可以先将悬架、转向、制动系统在副车架上预装完成后，再整体合装到车身，提升装配效率。从设计思路来看，整个结构在建模时优先考虑了运动干涉问题，在车轮上下跳动的全行程范围内，对摆臂摆动角度、减震器压缩伸长量、转向拉杆运动轨迹都做了运动仿真校核，保证在极限压缩、极限拉伸以及最大转向角度下，各零件之间不会出现碰撞干涉，同时预留了足够的制动盘、制动卡钳安装空间，适配常规的盘式制动系统安装需求。安装边界方面，副车架的四个安装点采用对称式布局，横向安装间距适配小型车辆的前部车架宽度，纵向安装位置预留了转向机、

　　传动半轴的布置空间，车轮的轮距参数匹配常规小型车的前轮距范围，减震器上支座的安装角度经过优化，既保证了足够的减震行程，也不会侵入前部机舱的布置空间，为发动机、电池、电控等部件预留出足够的安装区域。摆臂的铰接点全部采用橡胶衬套连接，能够在传递力的同时过滤掉路面传来的高频振动，衬套的刚度经过匹配设计，纵向刚度较低以提升冲击过滤效果，横向刚度较高以保证转向时的结构刚性，避免转向响应迟滞。在实际应用场景中，这种独立前悬结构既可以用于传统燃油跑车的前桥，也可以适配小型电动乘用车、电动卡丁车的前部悬挂系统，相比非独立悬架，它能够在两侧车轮遇到不同路面起伏时互不干扰，大幅提升不平路面下的行驶稳定性，同时双横臂的结构形式能够提供更好的侧向支撑，在高速过弯时能够有效抑制车身侧倾，提升操控极限。整个结构的所有铰接点都设置了润滑与密封结构，能够适应多尘、涉水的行驶环境，降低日常维护的频率，零件的壁厚、加强筋布置都经过受力校核，在满足强度要求的前提下尽可能降低结构重量，实现悬架的轻量化设计，减少簧下质量，进一步提升车轮的贴地性能与减震响应速度。
