迷彩涂装单座喷气式战斗机概念设计方案

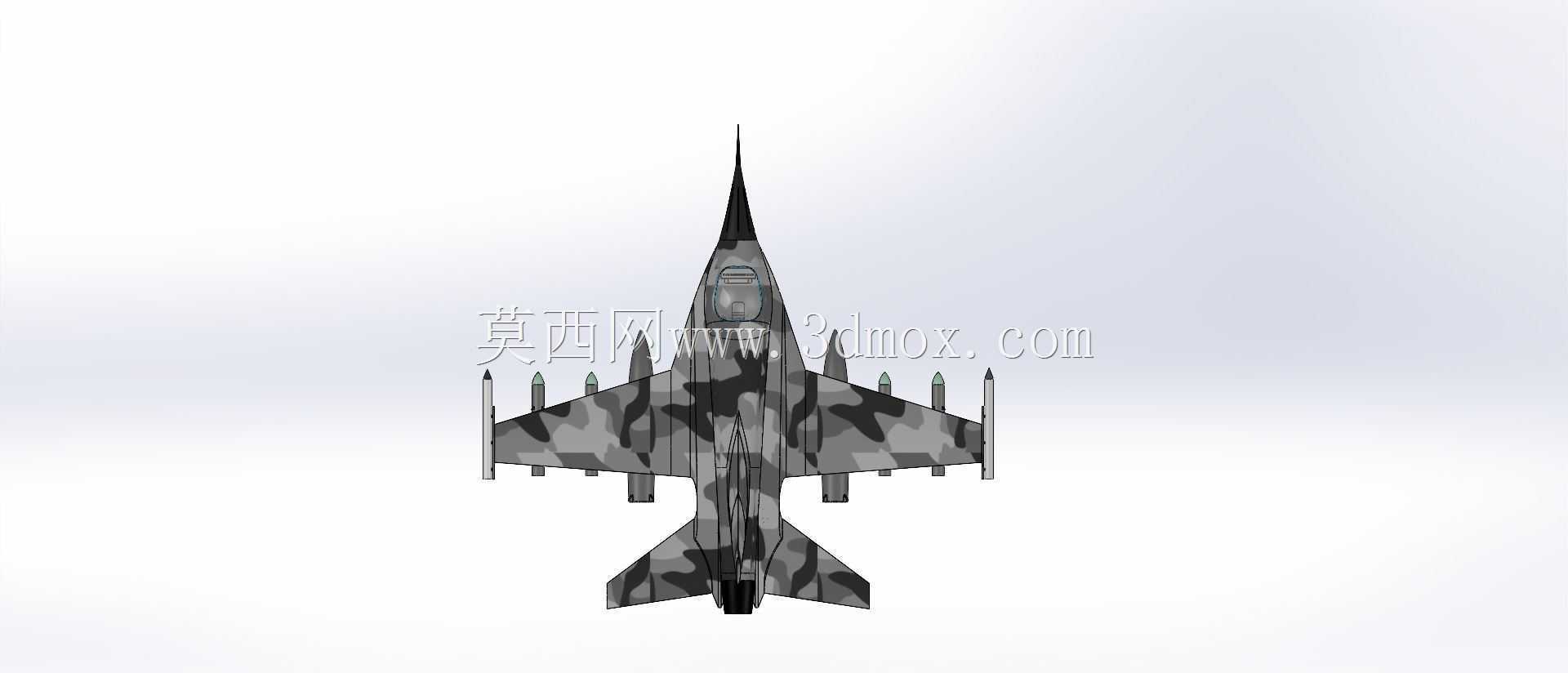

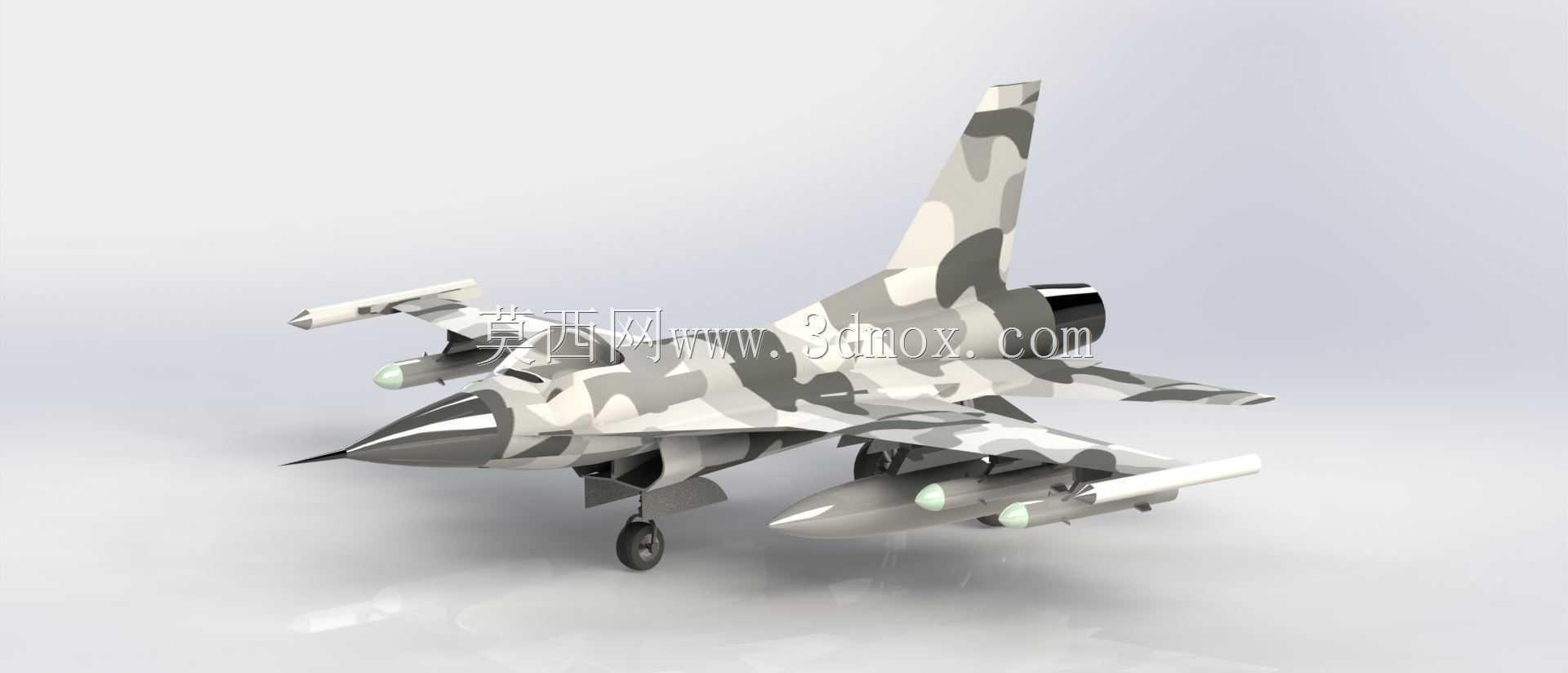

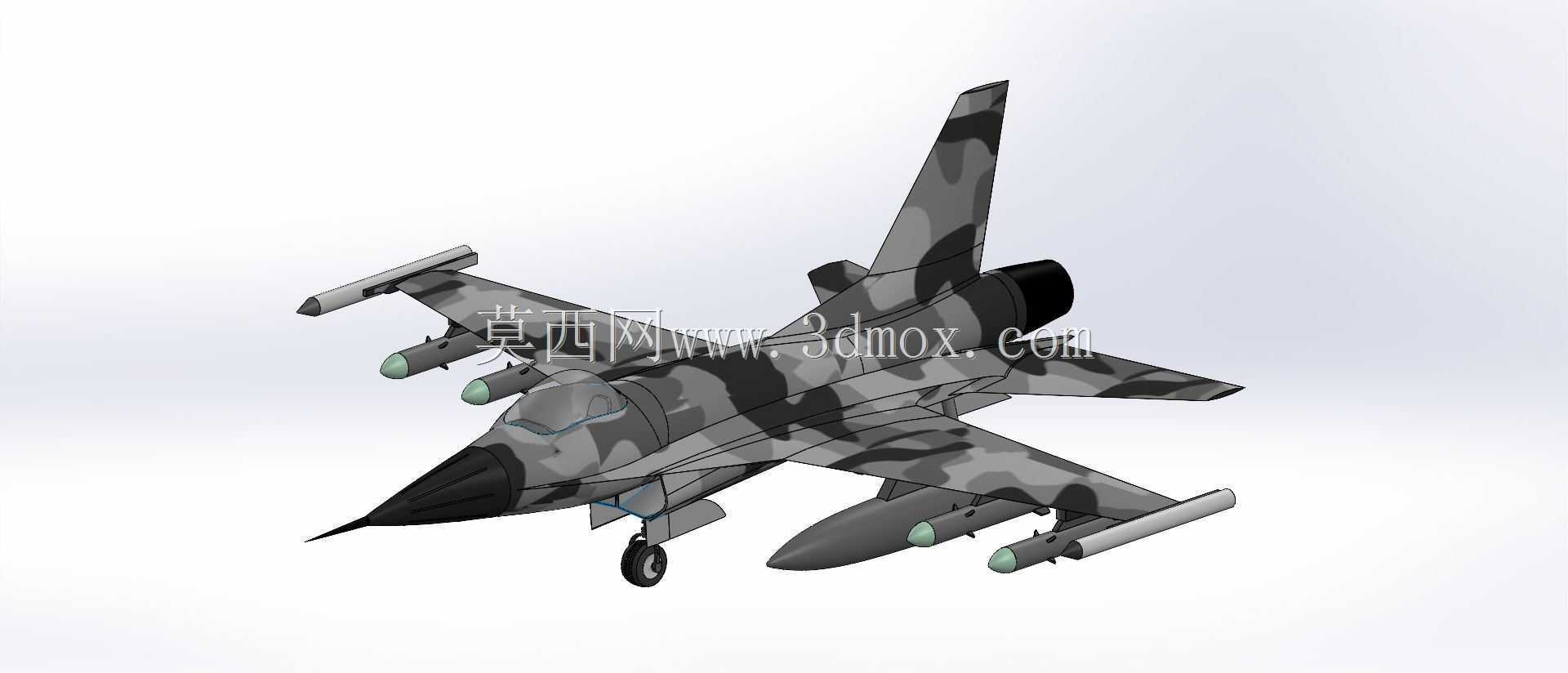

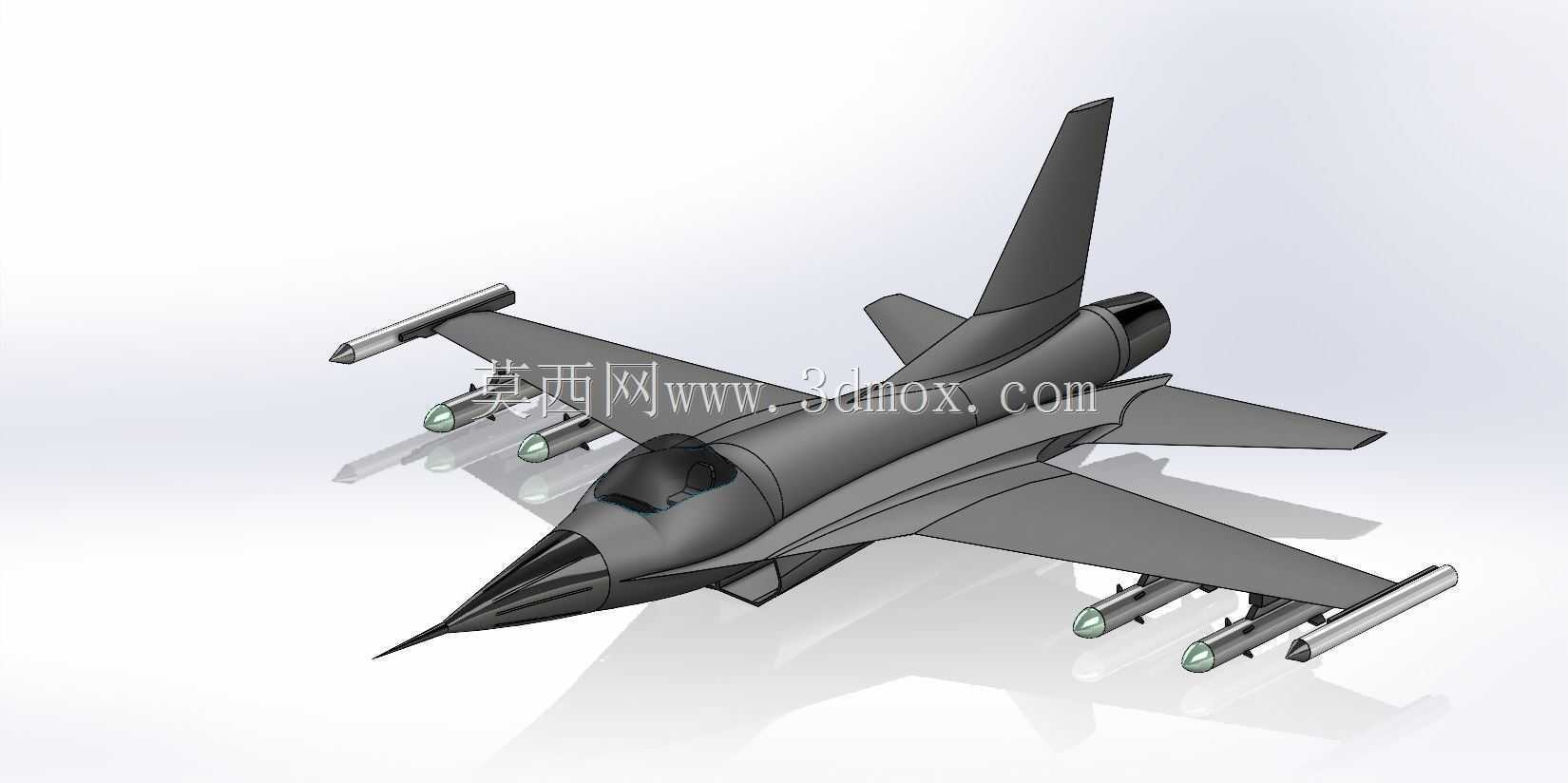

　　这款单座喷气式战斗机的三维设计，核心围绕近距空中支援、制空权争夺的实际作战场景展开，整体气动布局采用放宽静稳定度的翼身融合设计思路，在保证高速飞行低阻特性的同时，兼顾低速起降阶段的升力表现，适配前线简易机场的短距起降需求。从外形尺寸边界来看，整机长度控制在15米级，翼展在9米左右，机身最大直径不超过1.5米，垂尾高度控制在4.5米以内，能够适配多数前线机库的停放尺寸要求，机翼采用中等后掠角切尖三角翼布局，前缘后掠角设置在42度，既可以保证1.6马赫巡航阶段的激波阻力控制，也能在亚音速缠斗阶段提供足够的可用升力系数，机翼前缘设置有全翼展机动襟翼，后缘配置独立的襟副翼操纵面，可根据飞行速度、迎角参数自动调整偏转角度，

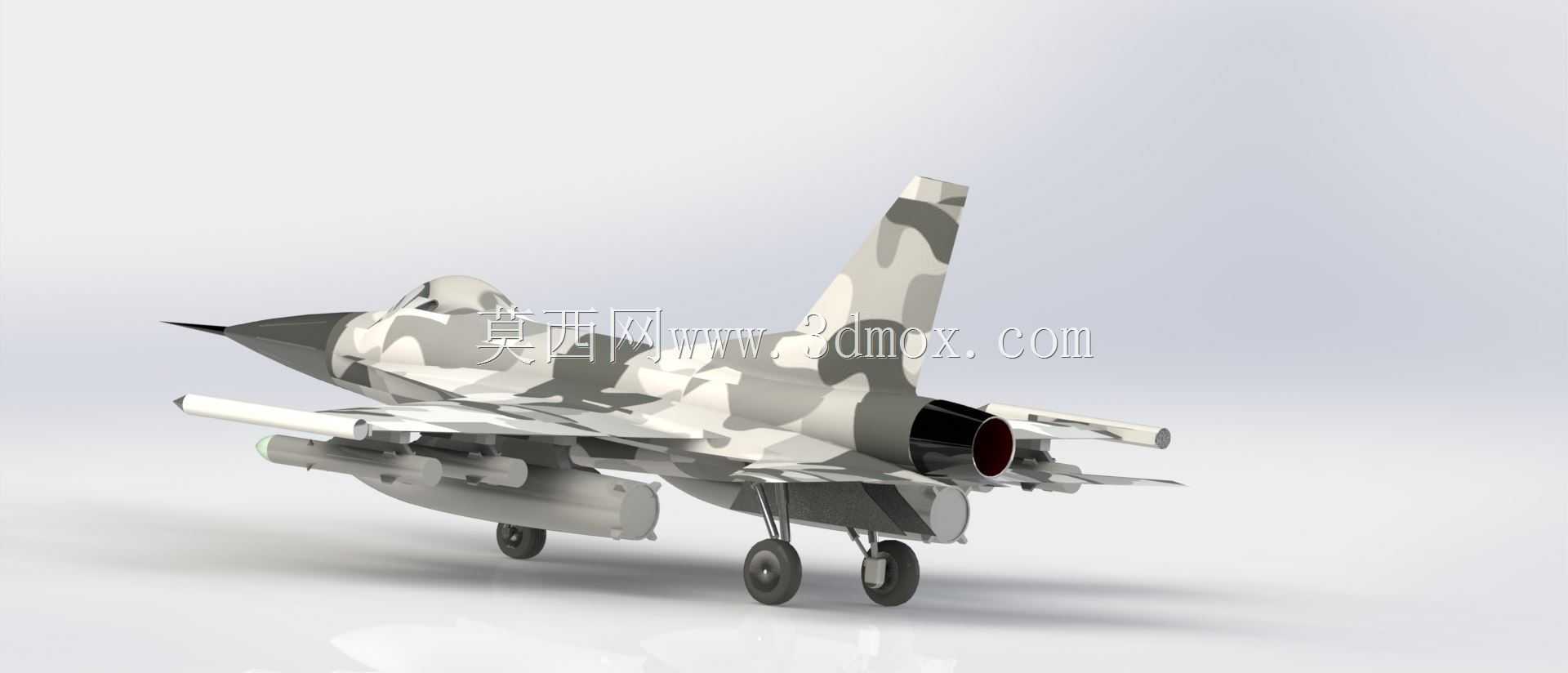

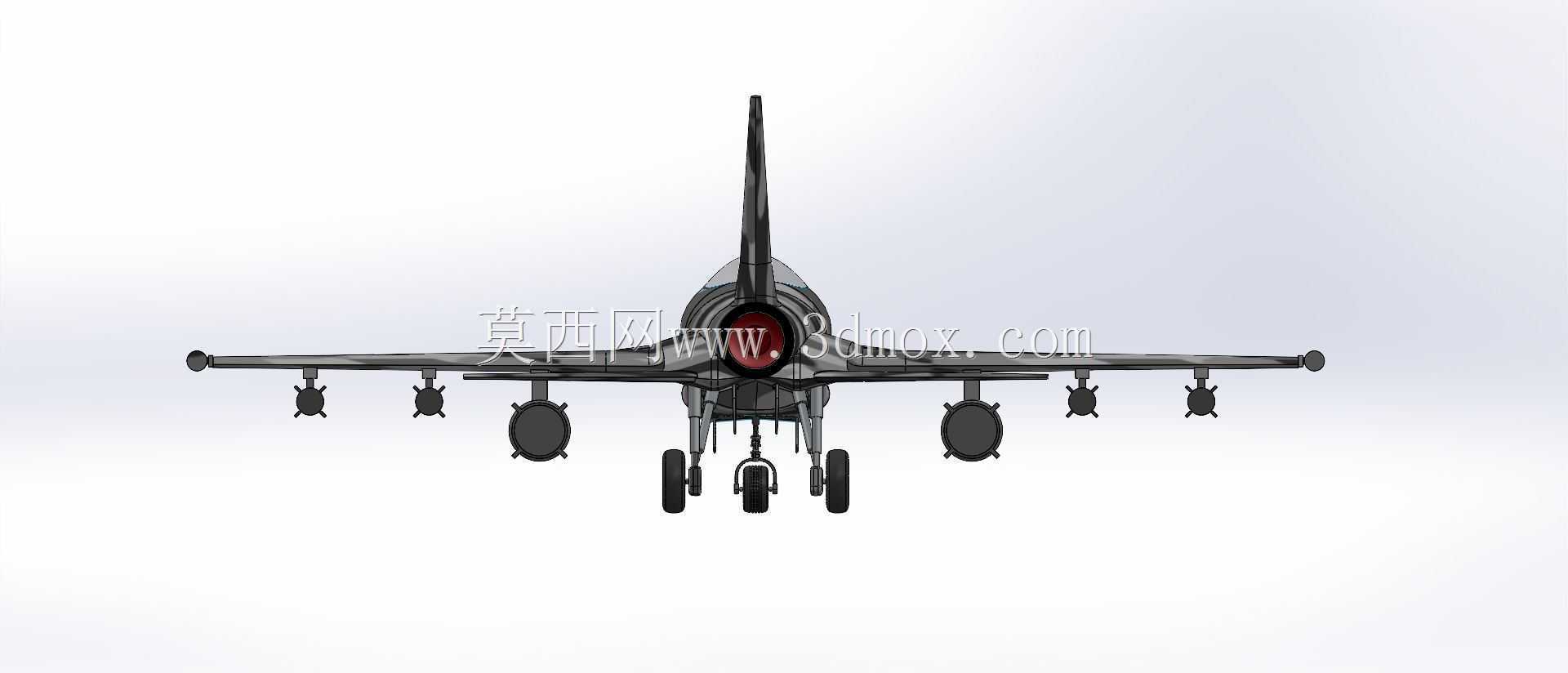

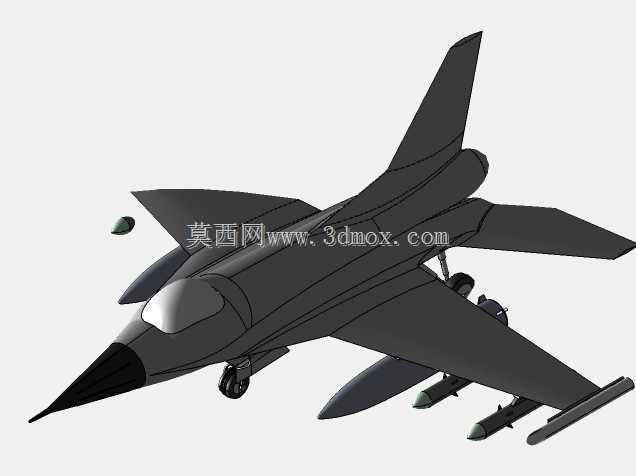

　　在大迎角机动状态下能够有效延缓翼面气流分离，提升机头指向能力。机身进气道采用两侧肋下进气布局，进气口前缘做了隐身修型的斜切处理，既可以避免大迎角状态下机身附面层气流进入进气道导致发动机喘振，也能在一定程度上降低正面雷达反射截面积，进气道内部设置有可调式激波锥，可在不同飞行速度下调整进气道内通道截面积，保证发动机在全飞行包线内都能获得稳定的进气压力匹配。起落架系统采用前三点式布局，前起落架为双轮结构，布置在进气道下方位置，采用向前收起的收纳方式，主起落架为单轮结构，安装在机翼根部承力框位置，起飞后向内收入机身中部起落架舱，起落架缓冲行程做了加长设计，能够适应前线机场平整度较差的跑道起降需求，轮胎采用高压军用航空轮胎，

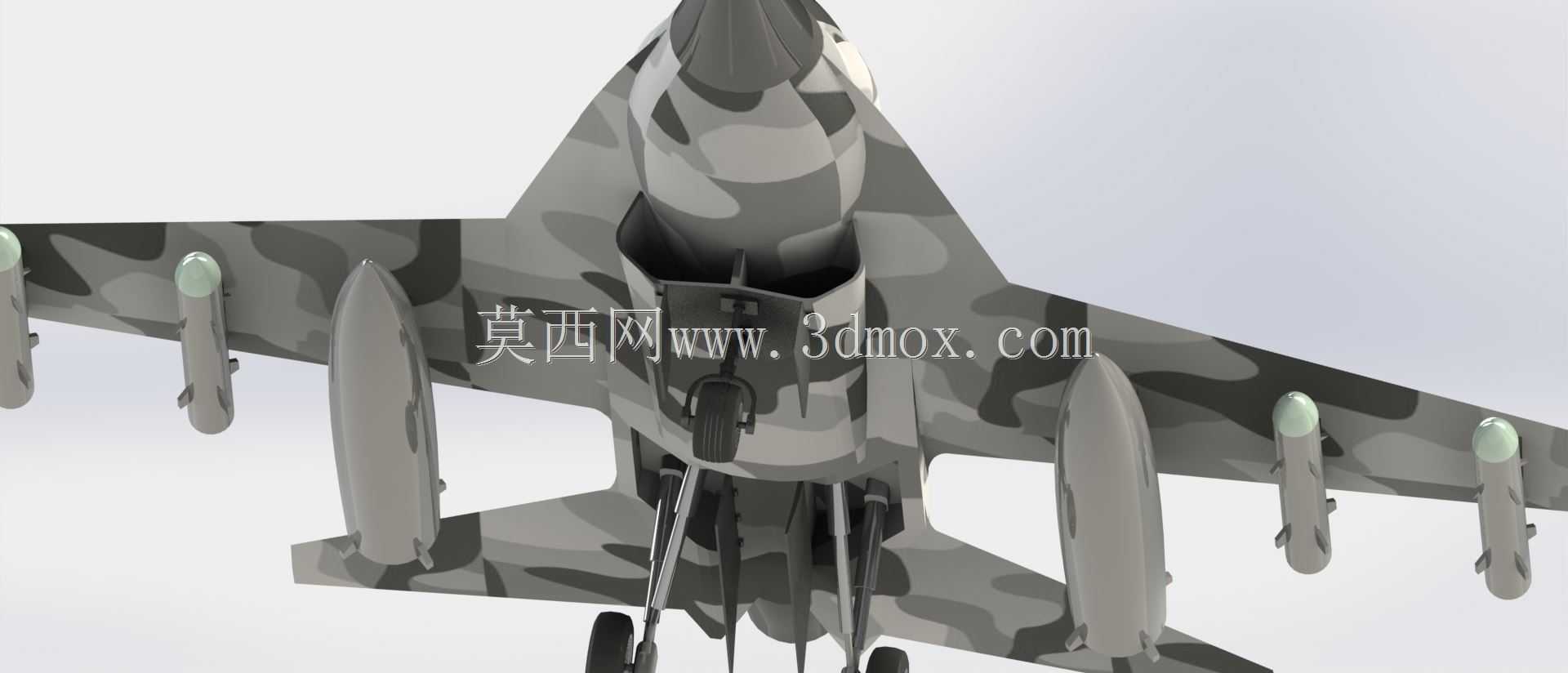

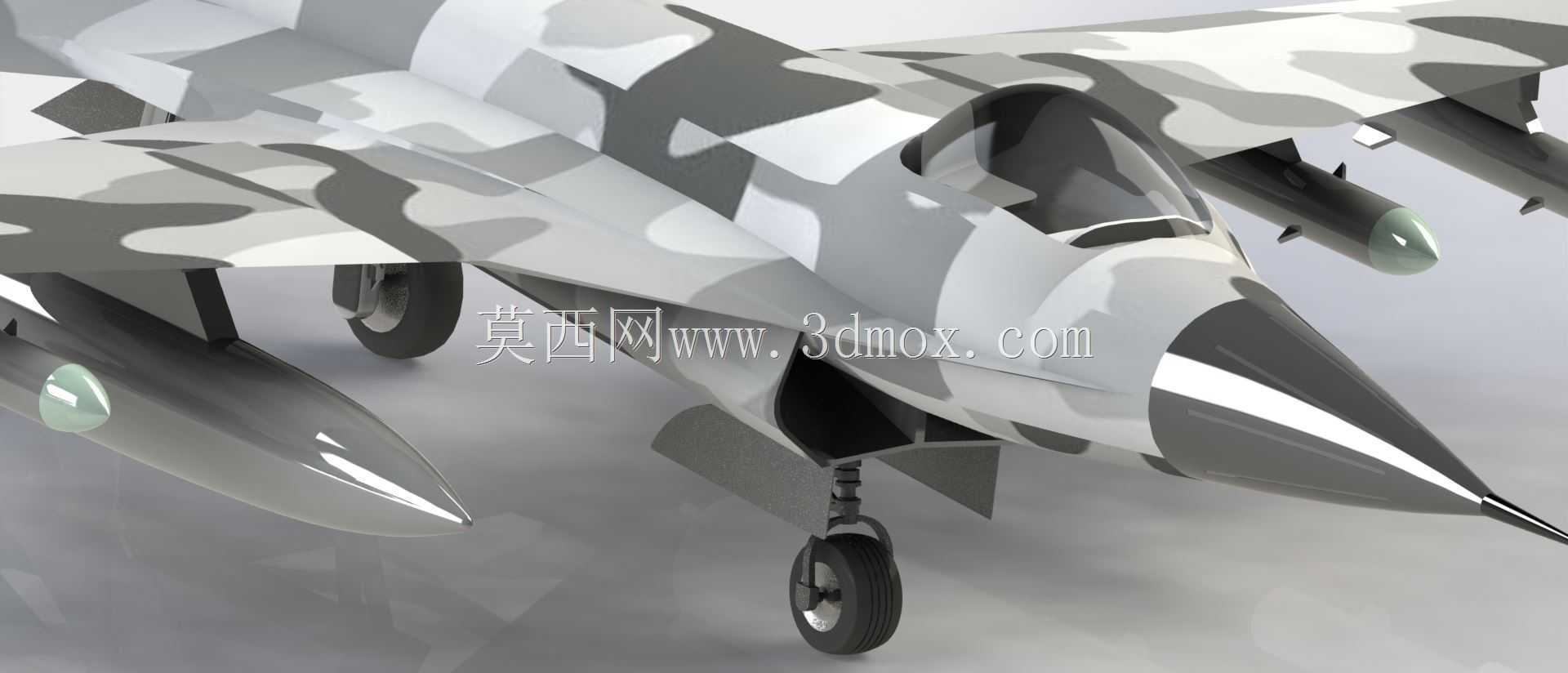

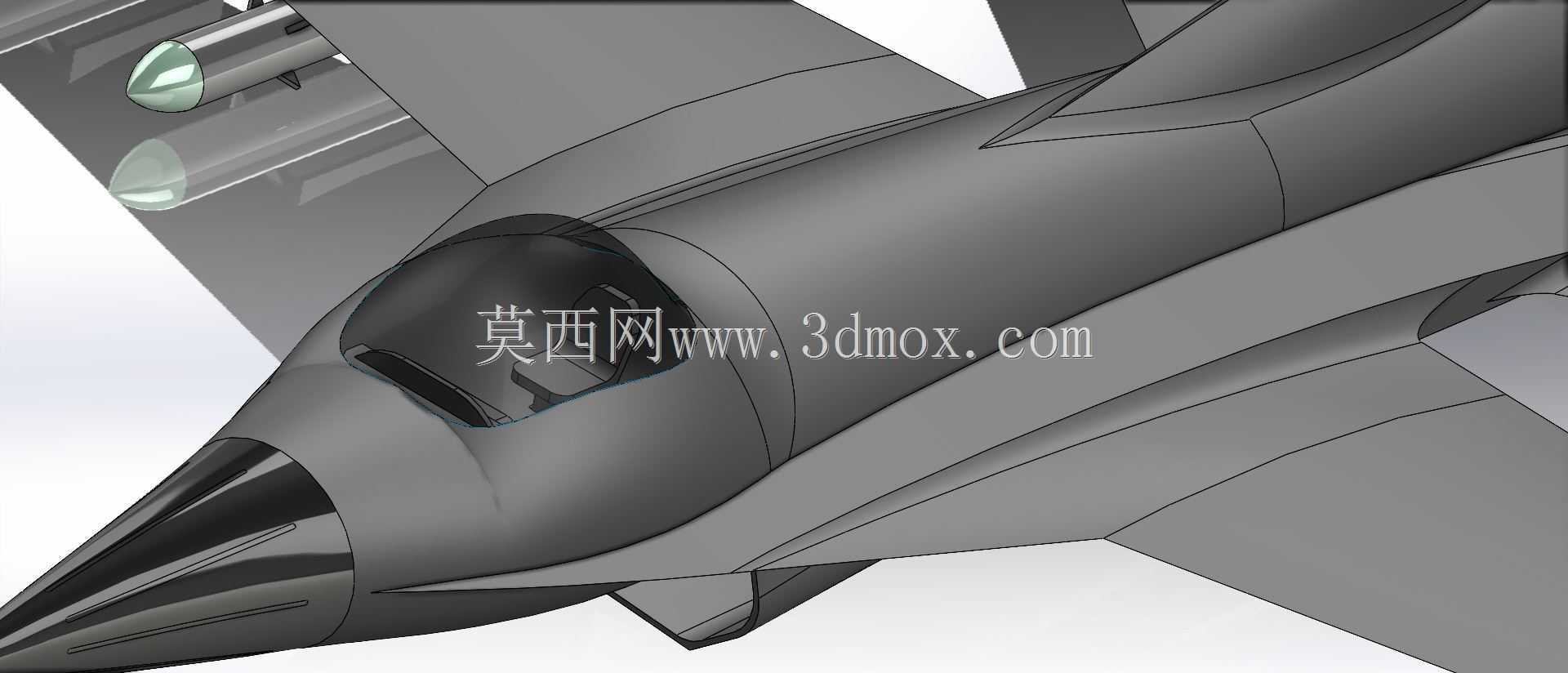

　　可承受最大着陆重量下的冲击载荷，起落架舱门采用锯齿状接缝设计，降低舱门缝隙带来的雷达反射增量。机载武器配置方面，机翼下方设置有6个外挂点，其中内侧2个为重载挂点，可挂载副油箱或大型对地攻击弹药，中间2个挂点可挂载中距空空导弹，外侧2个挂点为近距格斗导弹挂点，机身腹部预留有半埋式导弹挂架，可在高速飞行状态下降低外挂物带来的阻力增量，机头位置预留有航炮安装舱位，可根据任务需求配置不同口径的航空机炮。座舱采用整体式水泡形座舱盖设计，飞行员座椅向后倾斜18度布置，能够提升飞行员在大过载机动状态下的抗荷能力，座舱风挡采用多层复合航空玻璃，具备防鸟撞、防眩光、隐身镀膜的功能，座舱内部航电设备安装预留了充足的布线空间，

　　可根据任务需求改装不同配置的雷达、火控系统。整机结构受力框架采用一体化布局设计，机翼与机身承力结构采用整体机加框连接，减少了连接紧固件的数量，降低了结构重量，机身蒙皮采用变厚度设计，在进气道、机翼前缘等气流冲刷严重的区域采用加厚的耐高温蒙皮材料，在机身非承力区域采用薄蒙皮加筋条的结构形式，在保证结构强度的前提下尽可能降低整机空重。尾翼部分采用全动平尾加单垂尾的布局，全动平尾可差动偏转，配合襟副翼实现滚转操纵，提升滚转响应速率，垂尾前缘后掠角与机翼后掠角保持一致，垂尾根部设置有减速伞舱，可在着陆阶段释放减速伞缩短滑跑距离，尾喷口采用收敛-扩张式可调喷口设计，可根据发动机工作状态调整喷口截面积，提升发动机推力效率，喷口边缘做了锯齿修型，降低尾部红外辐射特征。在设计过程中，针对整机的重心调配做了多轮迭代调整，将整机重心设计在机翼平均气动弦长35%的位置，保证在不同挂载配置、不同燃油余量状态下，整机的静稳定度都保持在合理区间，避免出现纵向静不稳定度过大导致的操纵负担加重问题，同时针对燃油系统的布置做了优化，将主燃油箱布置在机身重心附近，燃油消耗过程中重心偏移量控制在允许范围内，不需要额外的配重调整。针对维护性设计，机身表面设置有大量快卸口盖，覆盖航电设备、液压管路、发动机附件等需要频繁维护的区域，地勤人员不需要拆解大面积蒙皮即可完成日常检查和故障排查，发动机采用模块化安装设计，可在前线机场完成快速更换，降低后勤维护难度。
