小型四旋翼航拍无人机结构设计方案

　　这款四旋翼飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常可用于小范围场地巡检、低空航拍摄影、轻量物料短途投送等场景，整体结构优先考虑飞行稳定性与部件维护便捷性，没有采用过度复杂的一体化成型外壳，而是将核心承载框架与外部防护壳体做了拆分设计，方便后续动力组件、飞控模块的拆装更换。

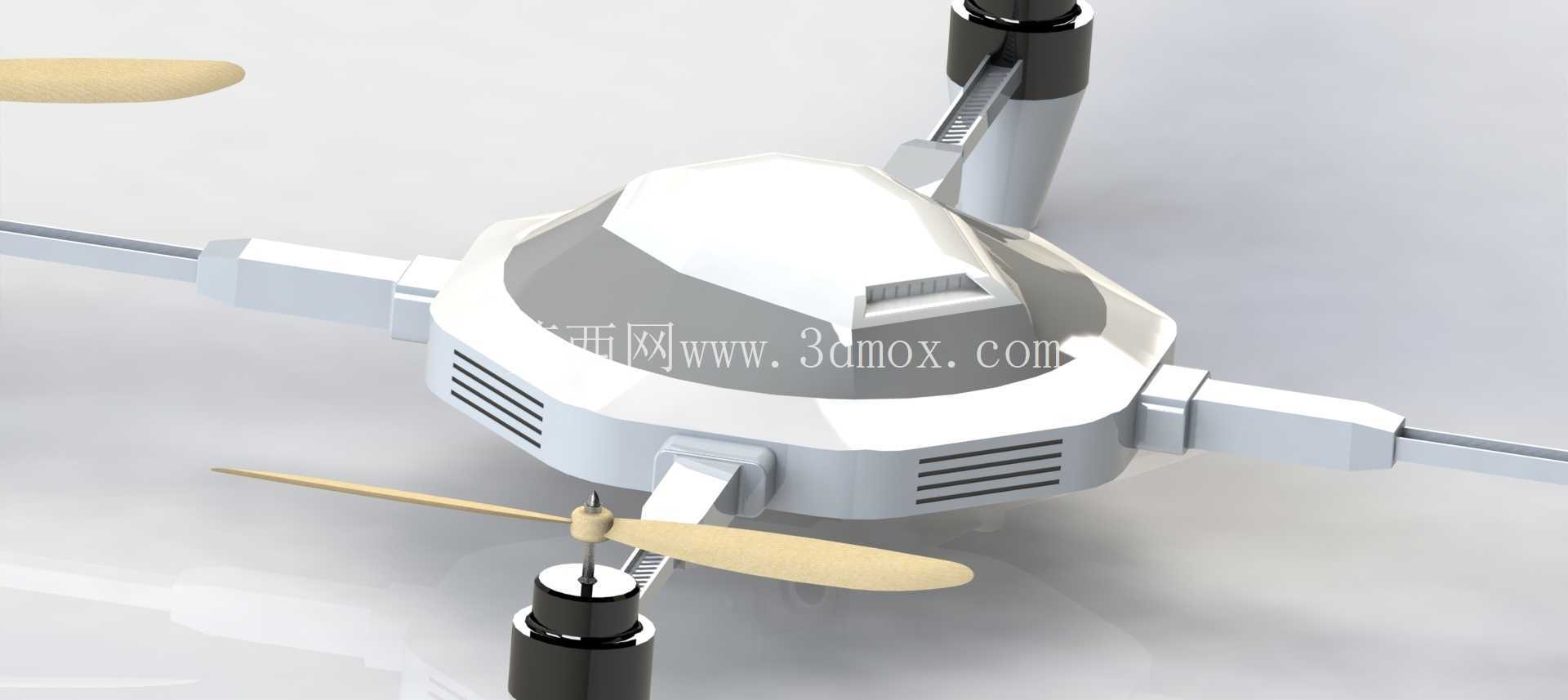

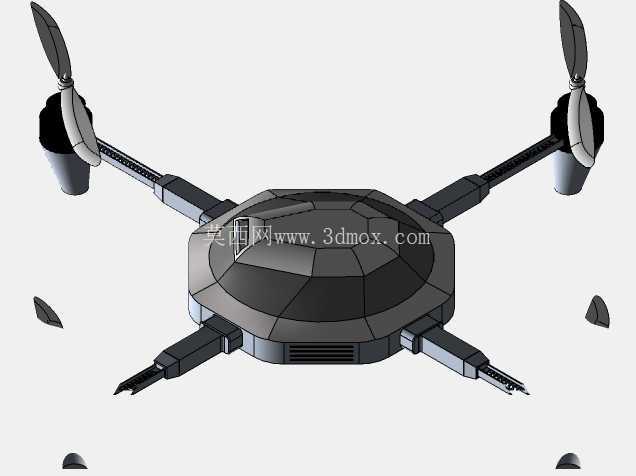

　　从结构布局来看，中心舱体采用上凸式弧面顶盖设计，一方面可以降低飞行过程中的正面风阻，另一方面弧面结构能够给内部的飞控板、电池模块留出足够的安装空间，舱体侧面预留的格栅式通风槽，并非装饰性结构，而是对应内部电调、电源模块的散热位置，飞行时迎面气流可以顺着格栅进入舱内，带走核心电子元件工作产生的热量，避免长时间飞行出现过热降频的问题。中心舱的下沿做了阶梯式的卡扣结构，机臂与中心舱的连接位置采用嵌入式安装配合锁紧件固定，相比常见的螺丝直连方式，这种结构可以分散机臂传递过来的振动，避免飞行时机臂的高频振动直接传导到中心舱，影响搭载的摄像设备成像稳定性。

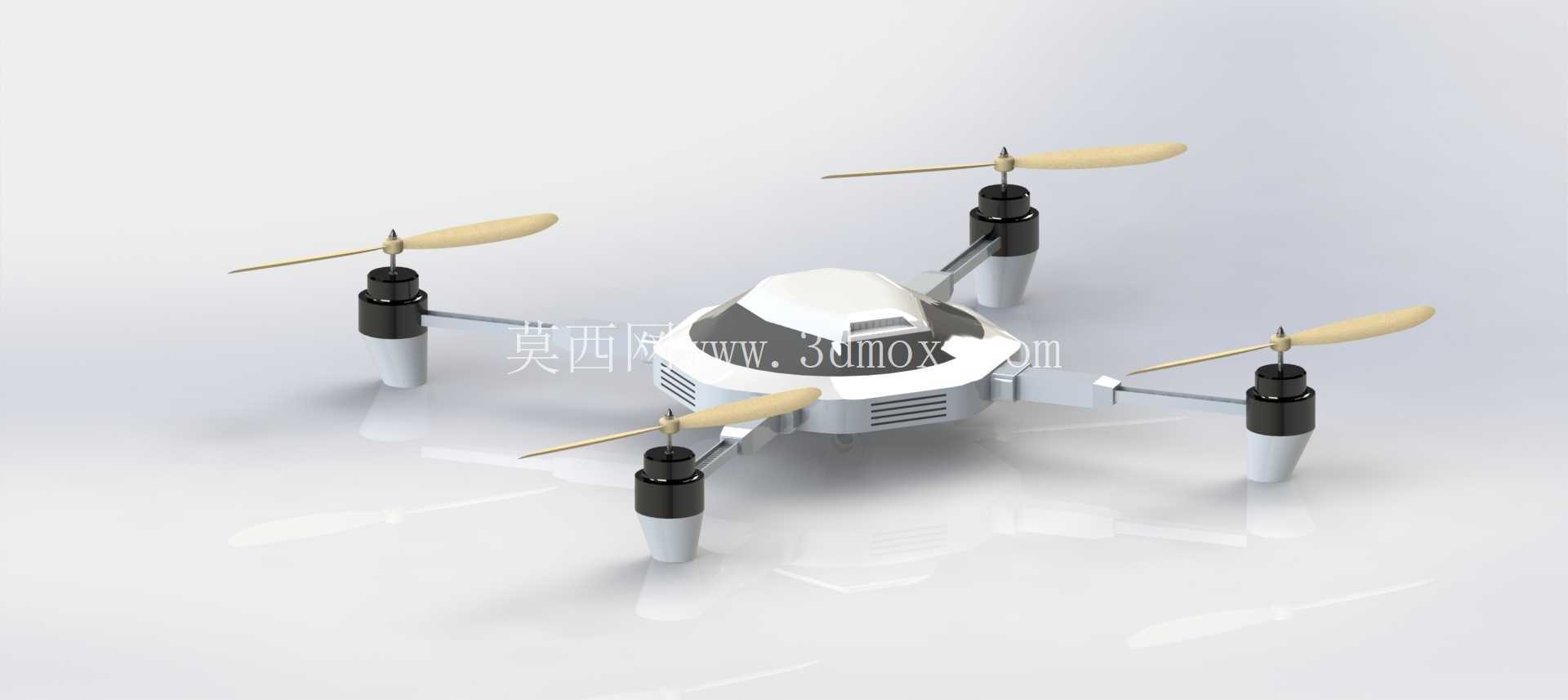

　　四个机臂采用等距十字形布局，相邻机臂的夹角严格控制在90度，保证每个旋翼产生的升力可以均匀作用在中心机体上，机臂的截面做了切角处理，并非规则的矩形截面，这种设计可以减少机臂侧面的紊流产生，降低旋翼下洗气流对机臂的冲击，提升飞行姿态的可控性。机臂末端的动力安装座做了下沉式设计，电机安装平面低于机臂主体平面，让旋翼的旋转平面与机臂之间留出足够的安全间隙，避免大机动飞行时桨叶形变碰到机臂结构，同时安装座上预留了电机走线的内嵌槽，电源线与信号线可以顺着机臂内部的空腔走到中心舱，不会外露在气流中，既减少了风阻，也避免飞行过程中走线被外物勾挂。

　　旋翼部分采用木质螺旋桨，相比塑料桨叶，木质桨的动平衡一致性更好，高速旋转时产生的振动更小，桨叶的翼型做了渐变扭转设计，从桨根到桨尖的安装角逐步减小，能够让整个桨叶长度方向上的升力分布更均匀，减少桨尖涡流带来的升力损失，提升动力利用效率。桨叶与电机轴之间采用快拆式桨夹固定，不需要额外工具就可以完成桨叶的更换，方便外场作业时快速替换受损桨叶。

　　从安装边界来看，中心舱体的内部安装空间做了分层设计，上层预留飞控模块、GPS模块的安装位，下层可以放置标准规格的锂聚合物电池，电池仓设置了弹性锁紧结构，飞行过程中不会因为机体振动出现电池移位的问题，重心始终保持在机体的几何中心位置。机臂展开后整体的外接圆直径控制在适合单人携带的尺寸范围内，不需要拆卸机臂就可以放入常规的户外背包中，适合外场作业携带。起落部分没有采用额外的独立起落架，而是利用电机安装座的下凸结构作为支撑，降落时四个电机座同时接触地面，分散降落时的冲击载荷，同时减少了额外起落架带来的结构重量与风阻。

　　结构强度方面，整个承载框架采用轻量化的硬质材料制作，机臂部分做了局部加厚处理，在保证整体重量控制在合理区间的前提下，能够承受常规飞行机动时的载荷，以及轻微降落碰撞的冲击力，不会出现机臂断裂或者结构变形的问题。中心舱的顶盖采用快拆式卡扣固定，不需要拧动螺丝就可以打开舱盖，快速更换电池或者调试内部的电子元件，日常维护的效率更高。另外，整个机体的所有外露结构边缘都做了圆角过渡处理，没有尖锐的棱角，既可以减少飞行时的应力集中，也能避免搬运、调试过程中划伤操作人员。

　　在实际使用的适配性上，这款结构可以适配常规的民用飞控系统与动力套装，安装孔位都按照通用航模配件的标准尺寸设计，不需要额外打孔修改就可以直接安装市面上常见的22系列无刷电机、对应规格的电调以及飞控模块，对于结构设计从业者来说，这个模型可以作为小型四旋翼飞行器结构设计的参考模板，也可以在此基础上修改尺寸，适配不同的载荷需求，比如调整机臂长度来适配更大尺寸的桨叶，提升整体升力，或者修改中心舱的结构，增加搭载特定任务设备的安装位，满足不同场景的作业需求。
