科尔切斯特2000型公制车床床身结构

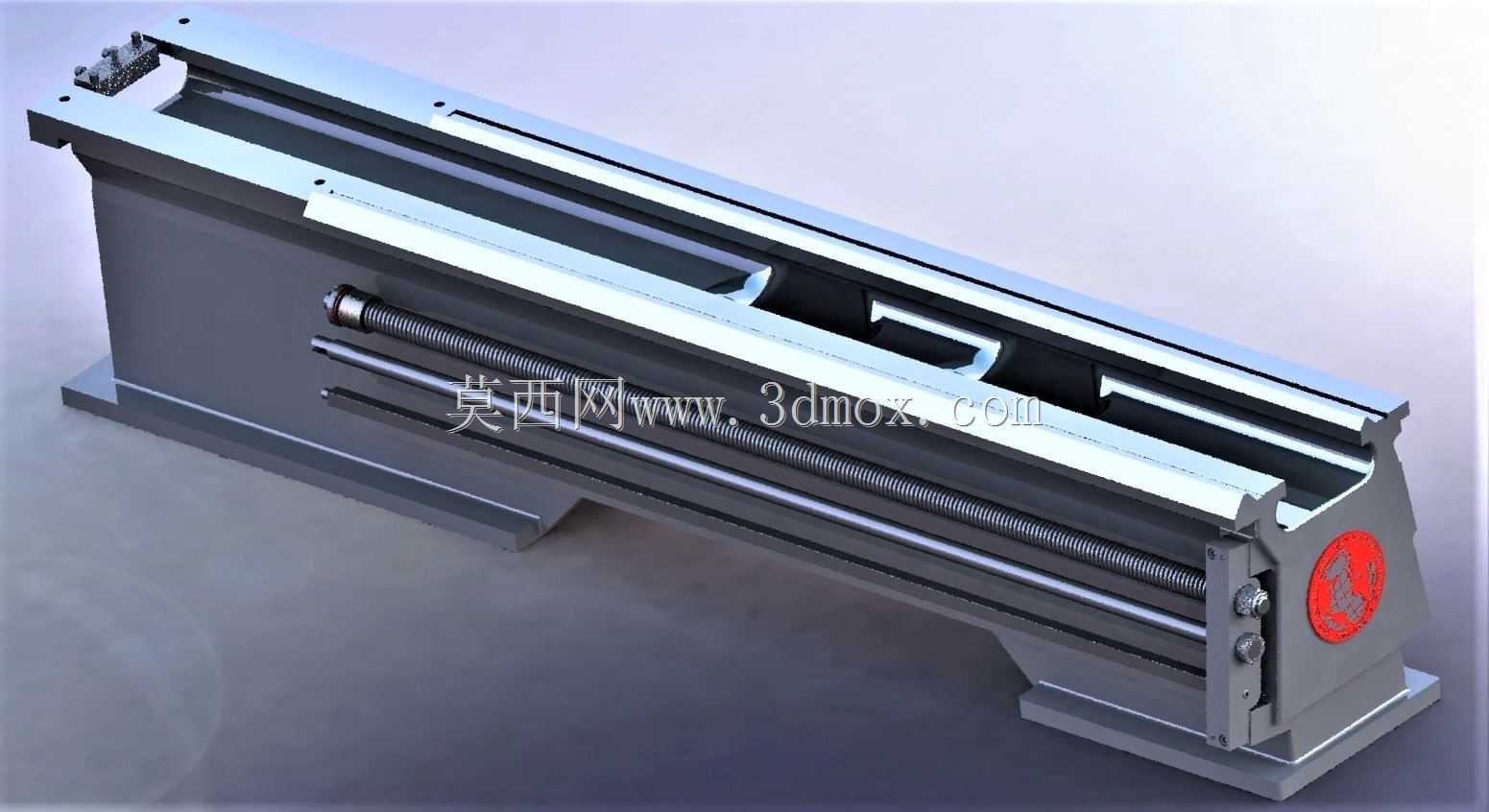

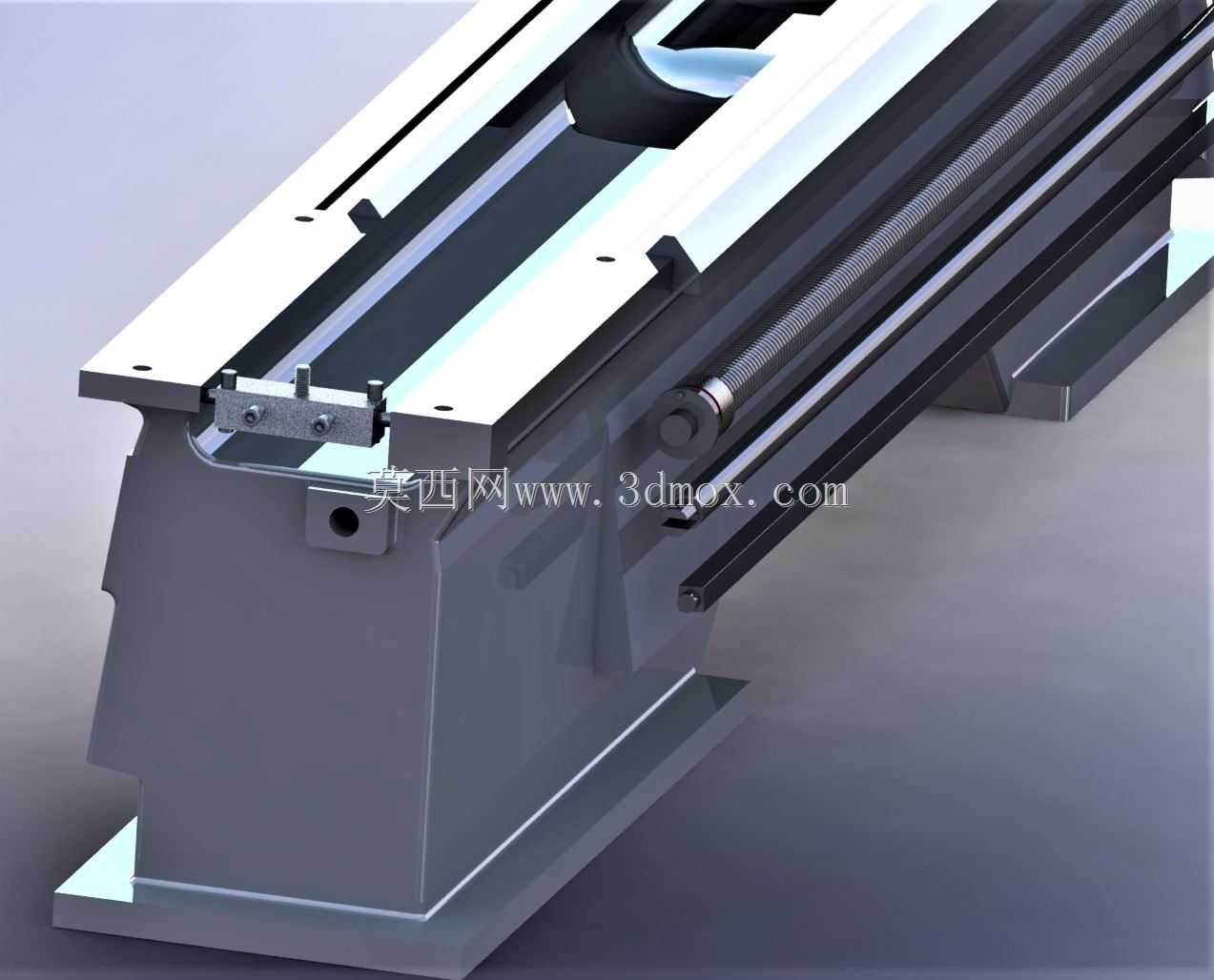

　　作为机床核心承载构件，这款公制车床床身的设计完全围绕回转类零件切削加工的刚性需求展开，适配30英寸规格车削加工场景，可覆盖常规轴类、盘类零件的外圆、内孔、螺纹、端面切削作业，是车间中小批量金属切削工位的核心基础部件。床身采用整体式箱型筋板布局，内部设置多道横向与纵向交叉的加强筋，在控制整体重量的前提下，大幅提升切削工况下的抗扭、抗弯刚度，避免大切深、高进给切削时产生的结构振颤，保障加工面的表面粗糙度与尺寸精度稳定性。床身上部的两组平-V复合导轨经过精度匹配设计，导轨面的平行度、直线度公差严格控制在机床精度标准范围内，可分别承载刀架溜板与尾座的往复运动，运动过程中导向精度保持性优异，长期使用下的磨损量可通过导轨面的刮研余量进行补偿，

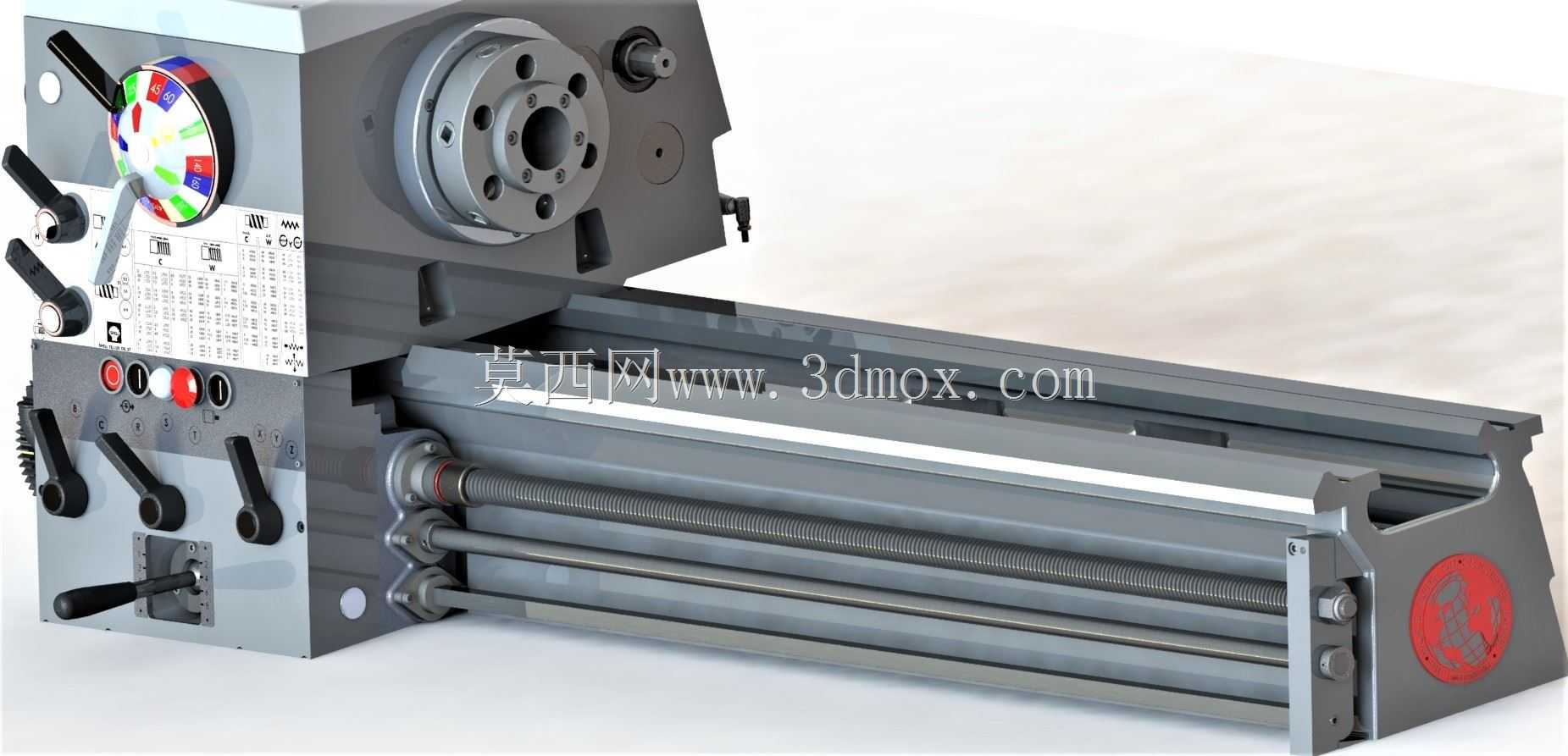

　　延长整机大修周期。床身前部集成的6毫米螺距传动丝杆，专门适配公制螺纹的切削传动需求，丝杆两端采用专用支撑座结构，一端配置推力轴承承受轴向切削力，另一端配置径向轴承保障旋转同轴度，丝杆与溜板箱开合螺母的配合间隙可通过调整机构进行补偿，保障螺纹切削时的螺距精度，避免出现乱牙、螺距累积误差超差的问题。从安装边界来看，床身底部设置多个水平可调垫铁安装面，安装时可通过调整垫铁完成床身水平的粗调与精调，水平度校准后可通过地脚螺栓完成二次灌浆固定，保障整机运行时的基础稳定性；床身侧面预留了冷却管路、润滑管路的走线走管槽位，电气线缆、润滑管线可沿预设槽位排布，避免管线外露被切屑刮损，同时方便日常维护时的管线检修。

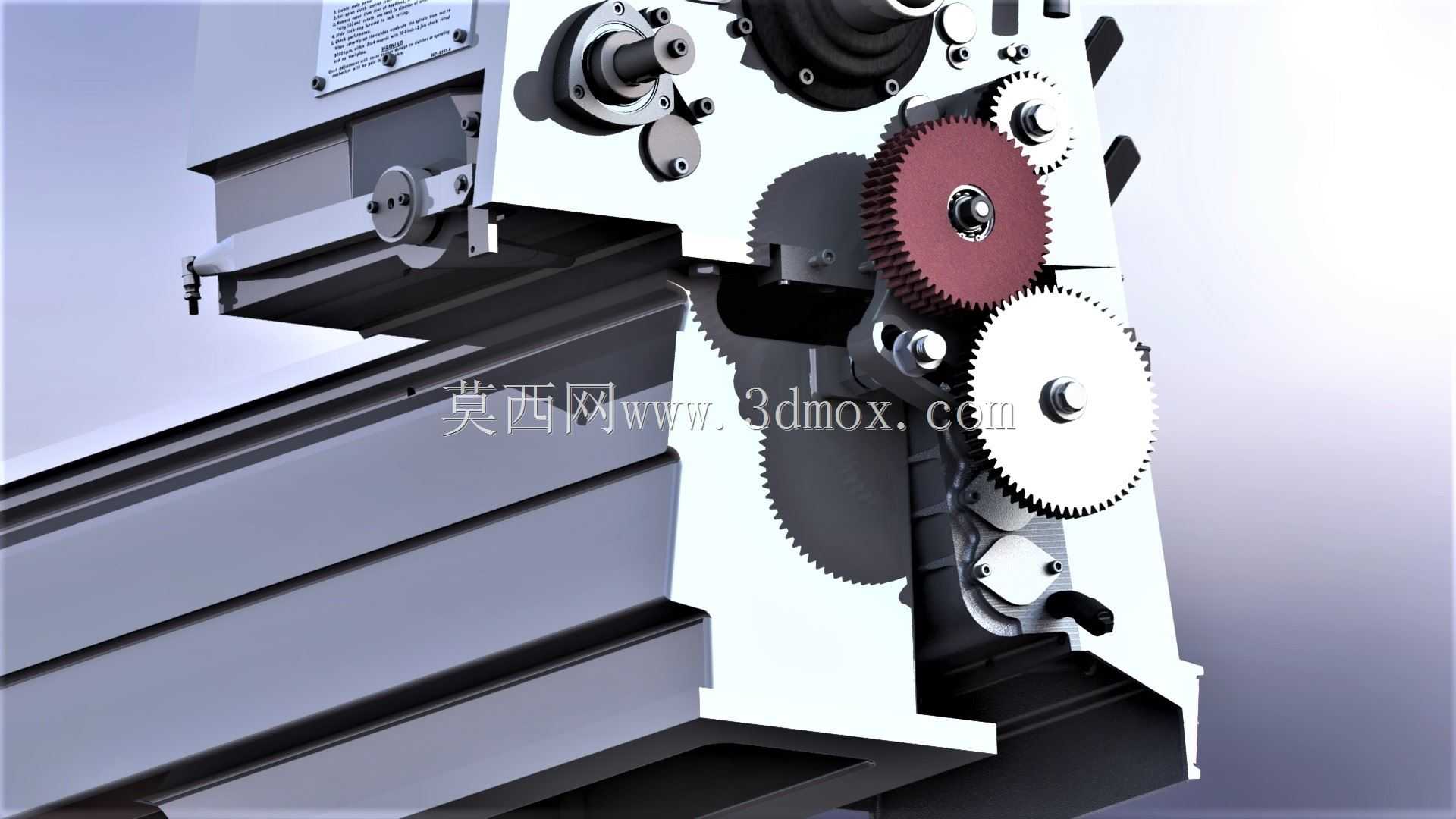

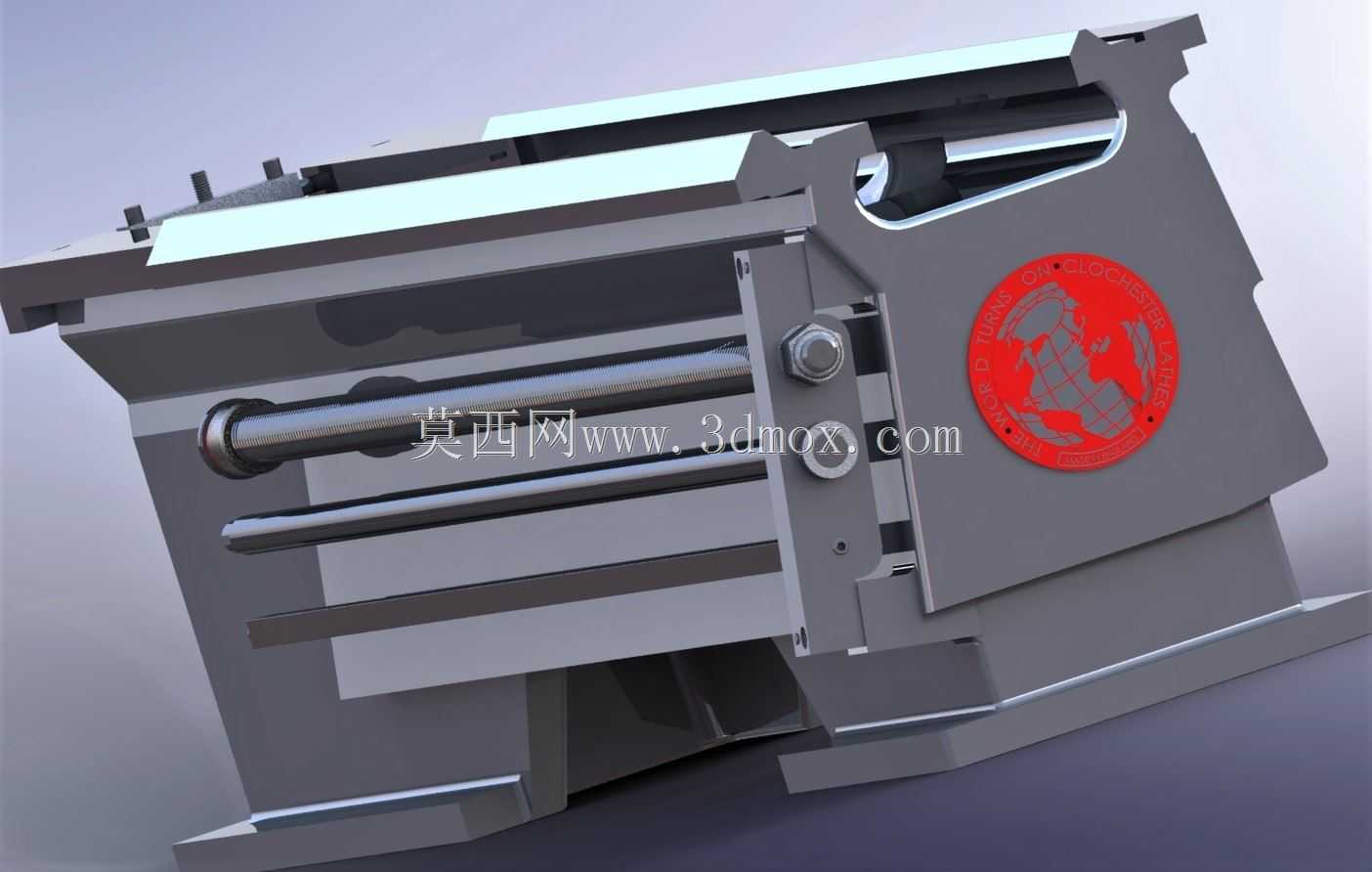

　　床身右端的标识安装位可固定机床规格铭牌，端部的结构设计预留了主轴箱安装的定位止口与连接螺栓孔，主轴箱安装时可通过止口完成快速定位，保障主轴回转轴线与导轨面的平行度符合装配要求，减少装配时的刮研调整工作量。床身内部的空腔结构除了提升刚性外，还可作为切削液与润滑油的回流通道，切削时喷淋的切削液可通过导轨间隙回流至床身底部的集液腔，再通过回液口流回冷却水箱，实现切削液的循环利用，同时避免切削液四处渗漏污染车间地面。在实际加工场景中，这款床身可适配不同长度的工件加工需求，导轨的有效行程覆盖常规长度轴类零件的加工范围，尾座可沿导轨移动并锁紧，配合主轴顶尖完成长轴类零件的顶持加工，加工过程中床身的刚性足以承受硬质合金刀具高速切削时的切削力，

　　不会出现让刀、振纹等加工缺陷。设计过程中充分考虑了机床的装配工艺性，所有连接孔位、安装面的加工基准统一，零部件装配时无需额外配做加工，可大幅缩短整机装配周期；导轨面的淬火硬度控制在合理区间，既保证表面耐磨性能，又避免硬度过高导致后续导轨修刮难度过大，兼顾使用寿命与维护便利性。床身的排屑设计也经过优化，导轨内侧设置倾斜的排屑导面，切削产生的铁屑可沿导面滑落至床身下方的排屑器中，无需人工频繁清理导轨面的积屑，减少操作人员的劳动强度，同时避免积屑卡滞溜板运动造成的导轨拉伤。
