卧式多级离心清水泵机组三维结构

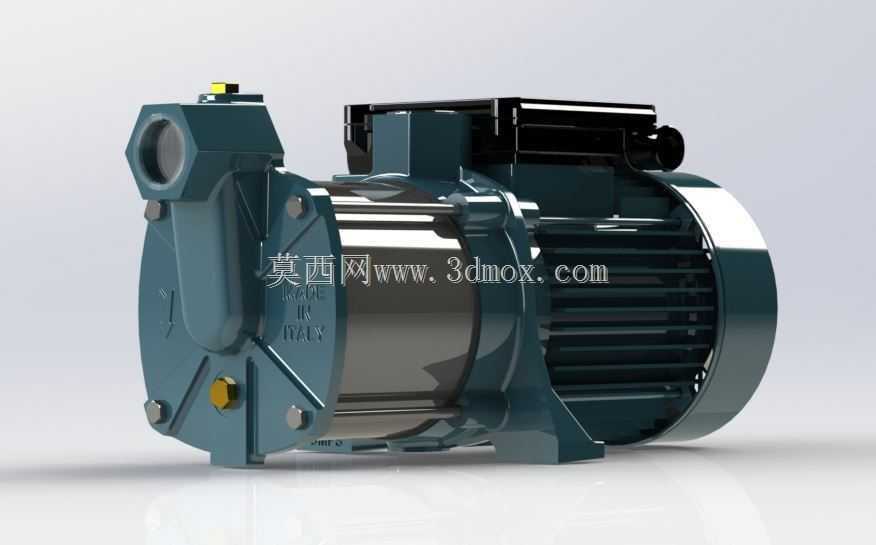

　　该模型呈现的是卧式多级离心清水泵与驱动电机同轴布置的完整机组，泵体位于前端，电机位于后端，整体通过共用底脚形成稳定支撑，适用于楼宇供水、工业循环水、冷却系统、小型增压管路以及清水输送等场景。设备运行时，介质由前端侧向接口进入泵腔，经多级叶轮逐级加压后输出，能够在相对紧凑的外形下获得较高扬程。前端泵壳采用厚实铸造结构，进出口区域设置加强过渡，既承担压力边界，也为管路连接提供刚性基础。泵体下部布置支撑脚，安装面与电机底脚保持同一基准，便于在底座或基础型钢上找平固定。

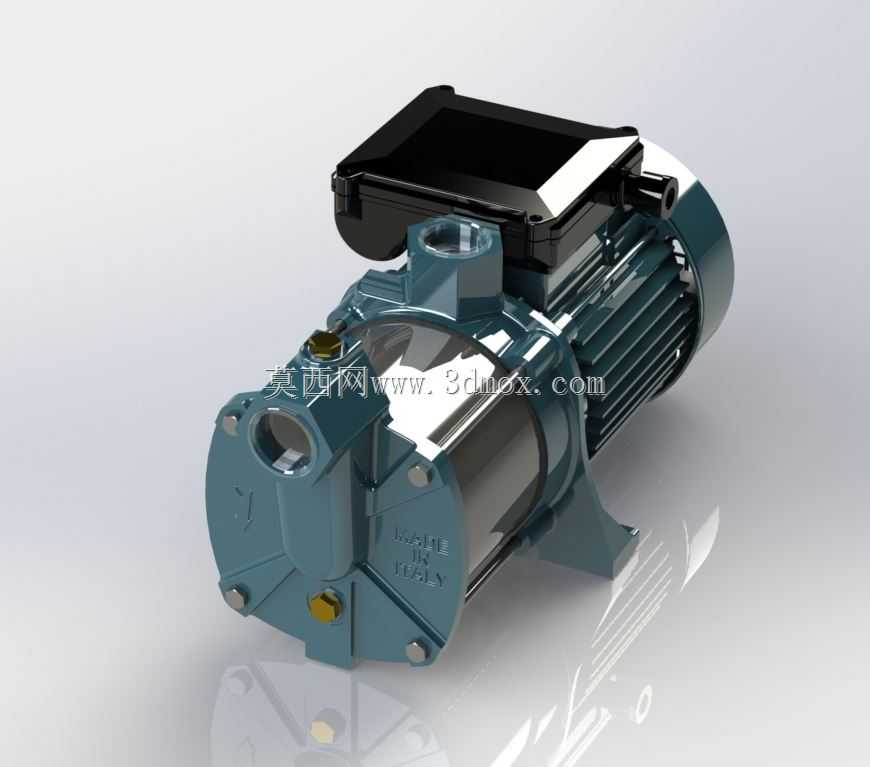

　　从结构设计角度看，泵头与电机之间采用直联方式，轴向长度较短，传动环节少，有利于降低对中误差带来的振动和磨损。泵壳外侧可见多处螺栓连接位置，用于端盖、泵体和连接段的装配紧固；局部黄色堵头对应泄放或灌注位置，方便检修时排液、启泵前排气。叶轮作为核心做功部件，被封闭在多级泵腔内部，模型通过泵体外部轮廓、连接法兰和端盖结构体现其装配关系。流道设计需要兼顾效率与汽蚀余量，入口段通常保持平顺过渡，避免急转和突扩，以降低入口损失。

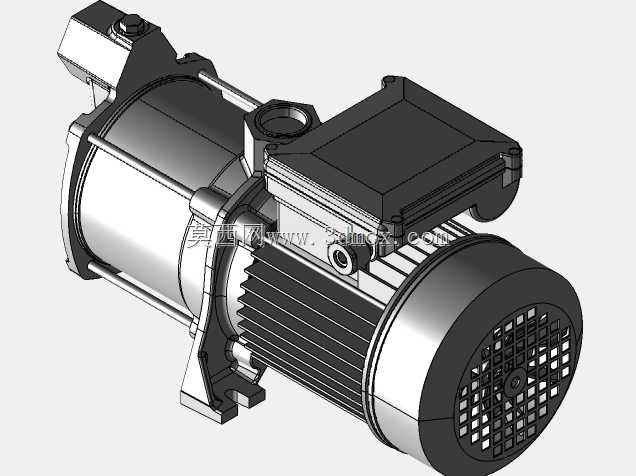

　　电机部分采用卧式风冷壳体，外表面布置散热筋，沿轴向形成较大的换热面积。后端风罩随电机轴旋转带动空气流过散热筋，适合连续运行工况。接线盒位于电机上部，外形方正，与电机壳体形成明确分区，现场布线时可从上方或侧方接入电缆。电机端盖、吊环或安装附件的位置在模型中均有体现，便于在三维布局阶段检查检修空间。整机重心偏向泵电机轴线附近，底脚间距需要满足抗倾覆和减振要求；若安装在槽钢底座上，应在底脚下方设置调整垫片，并核对联轴器或直联部位的同轴度。

　　外形边界方面，前端泵体的侧向接口会占用管路转弯空间，电机后端风罩需要保留散热和拆卸距离，上部接线盒则影响上方管路或桥架布置。进行设备选型时，应将泵入口、出口、排水堵头、接线盒开盖方向以及底脚螺栓孔全部纳入干涉检查。对于管路刚性较大的系统，泵口附近宜设置支撑，避免管道重量直接作用于泵壳。该三维结构可用于泵房布置、机组装配演示、维护空间校核以及泵类设备教学，能够清晰表达多级离心泵从吸入、加压到电机驱动的整体构成。
