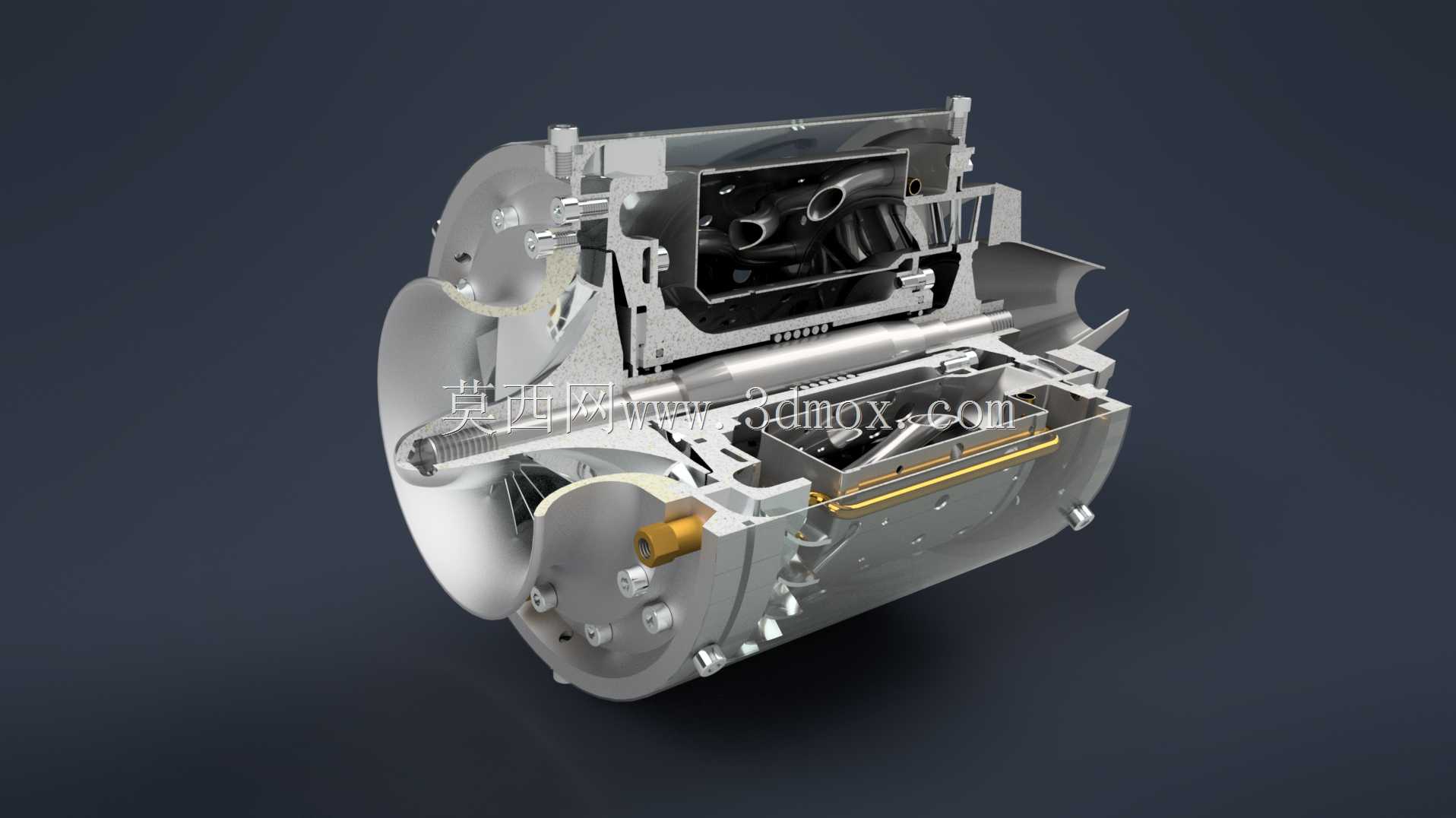

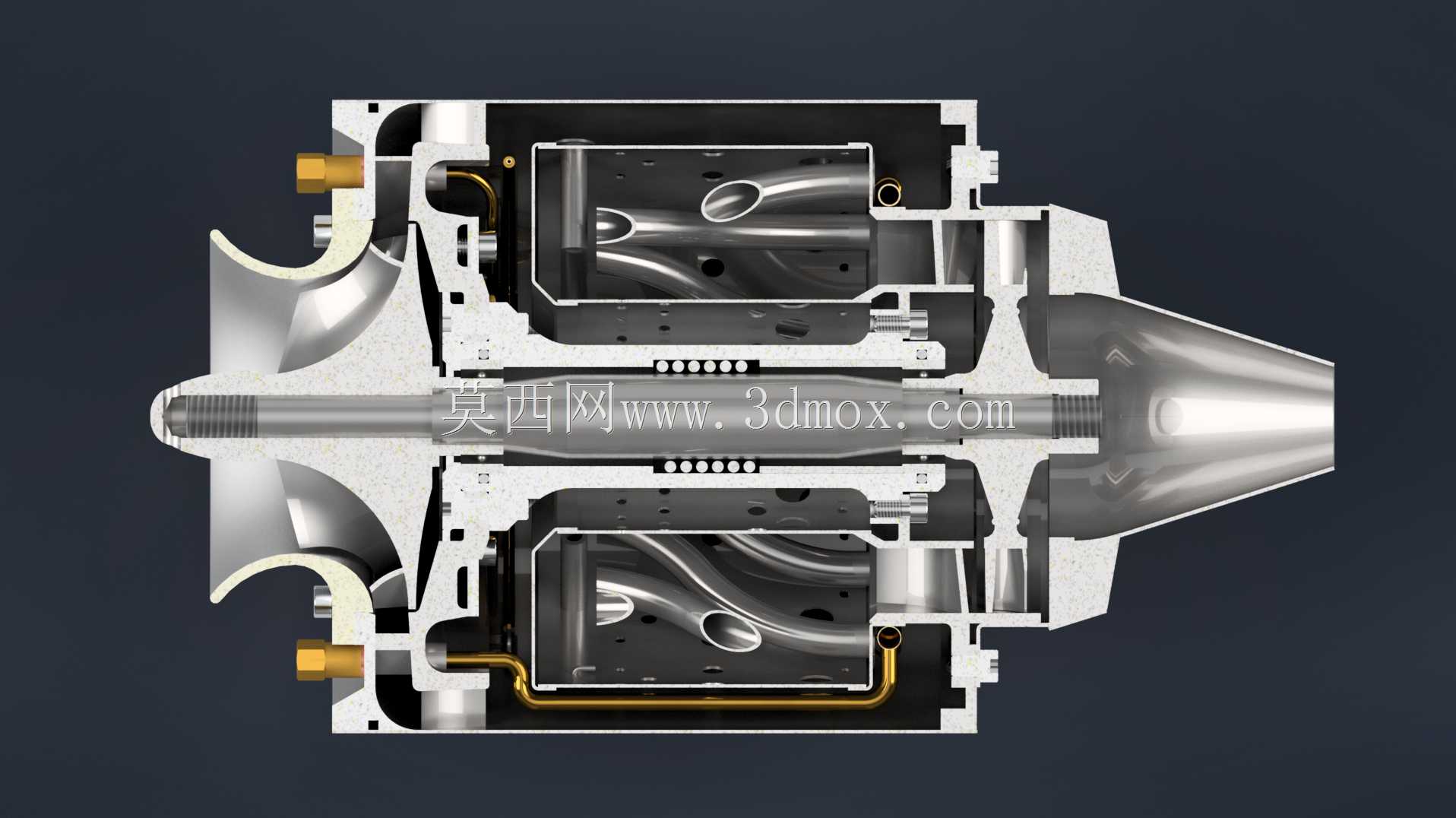

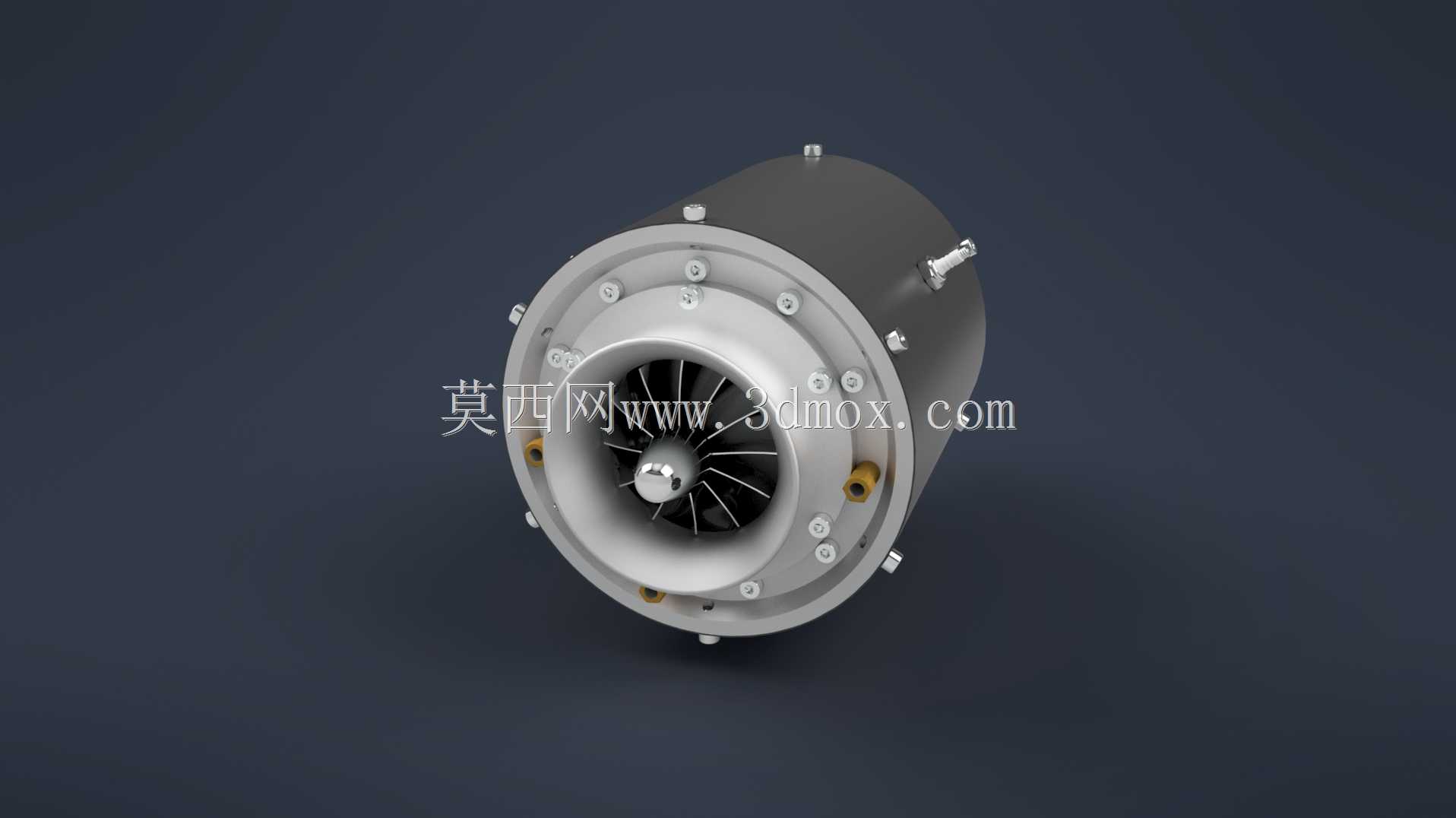

WREN MW54微型涡轮喷气发动机剖面结构

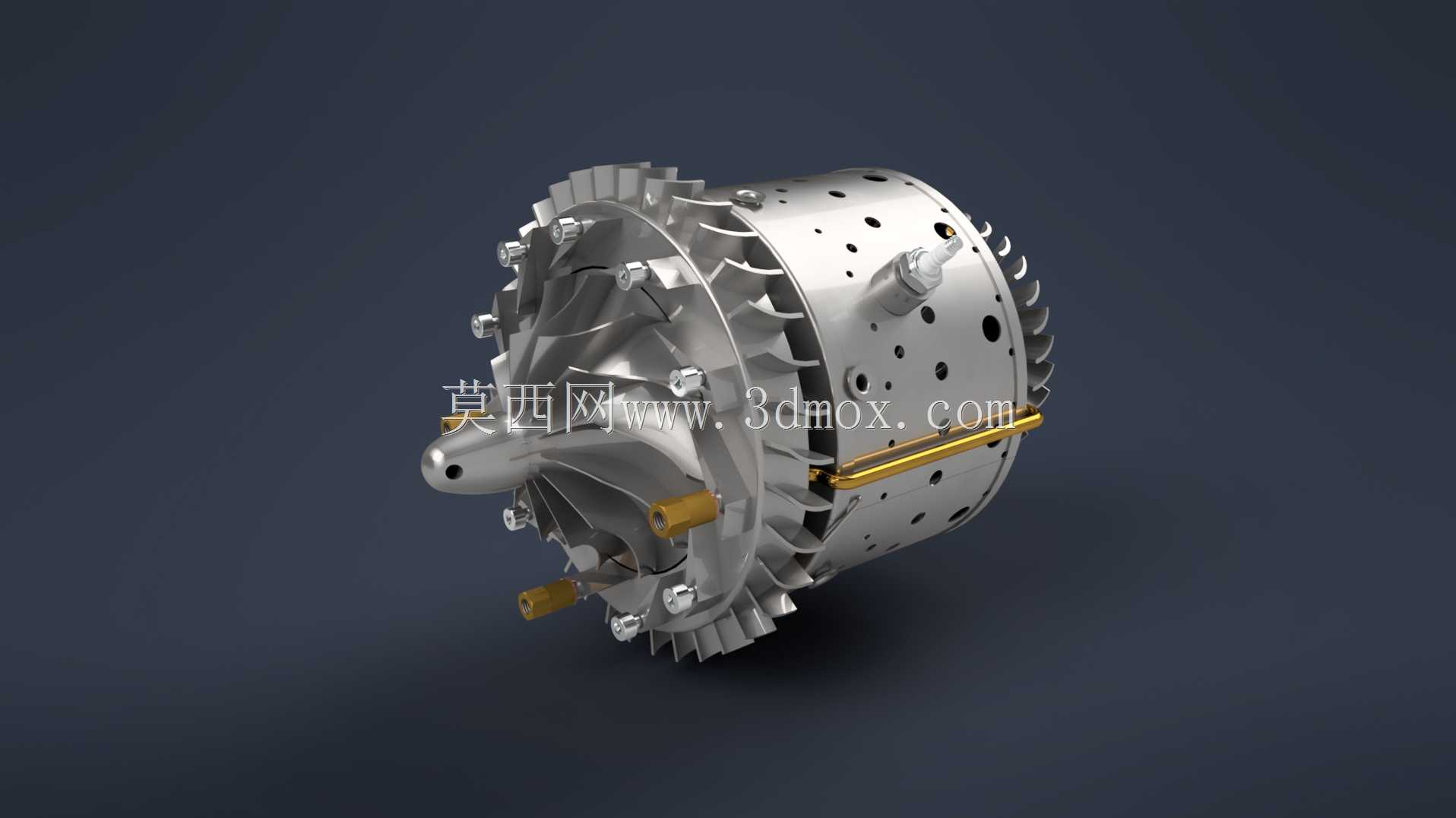

　　单级离心结构能在极小的轴向尺寸下实现更高的压比，更适配微型动力单元的尺寸限制，压气机叶轮的型线经过气动优化，叶片前缘做了小圆角处理，能降低高转速下的空气摩擦损失，同时叶轮与机匣之间的间隙控制在极小的公差范围内，避免压气后的气体回流泄漏，这部分的间隙设计需要兼顾热膨胀余量，因为发动机启动后排温快速升高，机匣与叶轮的热膨胀速率不同，间隙过小会导致热态下叶轮刮蹭机匣，间隙过大则会大幅降低压气效率。燃烧室采用环形回流燃烧室结构，这种布局能在极短的燃烧腔内实现燃油与高压空气的充分混合，火焰筒壁面设计了多排梯度进气孔，主燃孔、补燃孔、冷却孔的孔径与排布角度经过匹配，既能保证燃油在主燃区充分燃烧，又能通过气膜冷却降低火焰筒壁面温度，这款微型涡轮喷气发动机的结构设计，完全围绕小型航空动力场景的实际需求展开，常见于航模试验、小型无人靶机、微型涡喷动力验证平台这类对动力单元体积、推重比有严苛要求的应用场景，区别于大型民航或军用涡喷发动机的冗余设计思路，微型涡喷的每一处结构都在为减重、提升推重比、压缩安装边界服务。从剖面结构能清晰看到其核心流道的布局逻辑，进气段采用收敛型导气结构，能在高转速工况下均匀将来流导入压气机段，避免进气畸变导致的压气机喘振，这一点在小型涡喷设计中尤为关键——因为微型压气机的叶片弦长极短，对进气紊流的耐受度远低于大尺寸航发，稍有进气不均就会出现转速掉转、排气温度骤升的问题。压气机段采用单级离心式压气结构，相比轴流式压气机，

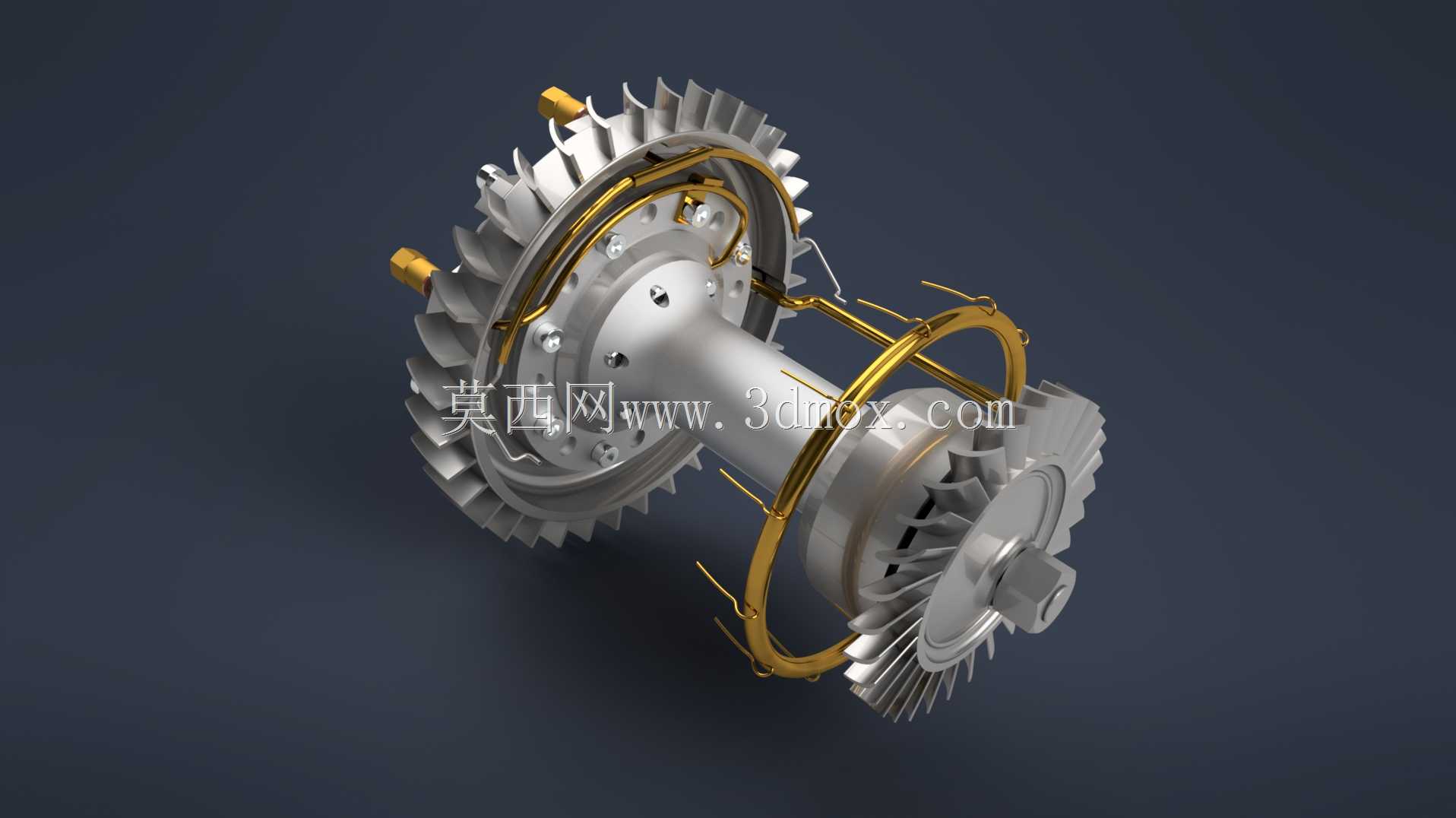

　　避免长时间高温工作下的材料蠕变，同时回流式的流道设计能延长燃气在燃烧室内的停留时间，提升燃烧完全度，降低排气中的未燃烃含量，也能在一定程度上缩短发动机整体的轴向长度。涡轮段采用单级轴流涡轮，与压气机叶轮同轴连接，高温高压燃气冲击涡轮叶片输出轴功率，驱动压气机持续工作，涡轮叶片采用耐高温合金材质的设计逻辑，叶片内部预留了冷却气流通道，从压气机段引出的少量高压冷空气通过轴芯的导流通道进入涡轮叶片内部，从叶片表面的气膜孔流出形成冷却气膜，降低叶片承受的实际工作温度，这一设计能让涡轮在远超材料熔点的燃气温度下稳定工作，同时涡轮导向器的叶片角度经过精准调校，能将燃烧室流出的燃气以最优冲角导向涡轮工作叶片，最大化能量转换效率。

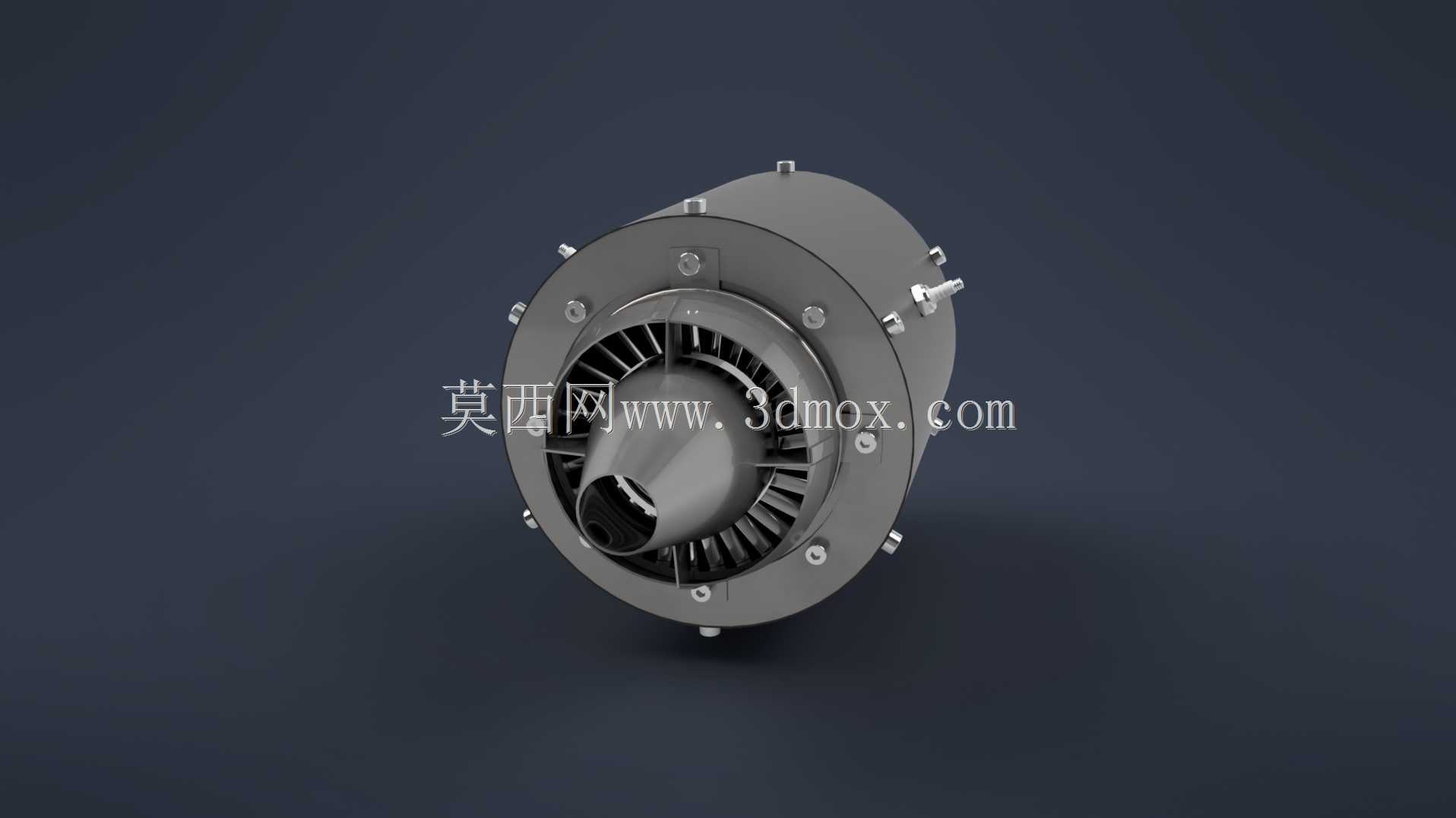

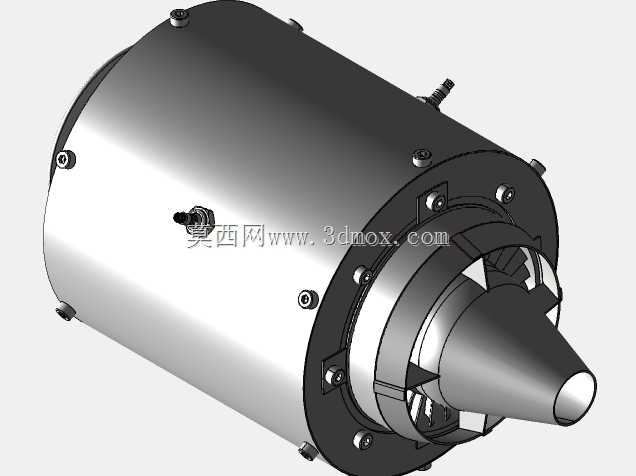

　　排气段采用收敛型喷管，将燃烧做功后的燃气加速喷出产生推力，喷管的收敛比经过匹配设计，能在设计转速下让排气在喷口处达到音速，实现推力输出的最大化，同时喷管与涡轮后机匣的连接采用快卸式卡接结构，方便日常维护时拆解检查涡轮叶片的烧蚀情况。从安装边界来看，这款发动机整体采用圆柱型主体布局，前端进气道、中段核心机、尾端喷管保持同轴设计，安装支点布置在压气机机匣与涡轮后机匣位置，采用径向安装耳的固定方式，安装耳上预留的螺栓孔位能适配多数小型航空平台的安装架，整机径向尺寸控制在极小范围内，能适配直径有限的模型机身或小型无人机舱段，轴向长度也经过压缩，不会占用过多的机身内部空间，给燃油箱、飞控设备留出足够的布置余量。润滑系统采用一体化的滑油腔设计，

　　将前后轴承的润滑通道集成在机匣内部，不需要额外布置复杂的外部滑油管路，既降低了滑油泄漏的风险，又进一步压缩了整机的外形尺寸，轴承采用高速陶瓷混合轴承，能承受每分钟十几万转的高转速工况，同时具备良好的高温稳定性，适配涡喷发动机启动后快速升高的轴承腔温度。燃油供给接口布置在压气机段机匣侧面，位置靠近安装支点，能减少飞行过程中管路振动带来的接头疲劳风险，点火装置集成在燃烧室侧壁，采用高能电容点火方式，能在低温、低气压的高空环境下可靠点燃燃烧室的油气混合气，启动成功率远高于传统的热点火塞。整机的重量控制贯穿整个设计流程，机匣部分采用高强度铝合金材质，非承力部位做了轻量化的挖槽处理，在保证结构强度足以承受高转速振动与热应力的前提下，尽可能去除多余材料，最终实现极高的推重比，能为搭载平台提供充足的动力冗余。在实际使用场景中，这类微型涡喷的油门响应速度是核心性能指标之一，设计中通过优化压气机与涡轮的匹配特性，让发动机在从怠速到最高转速的油门变化过程中，转速跟随速度快，不会出现加速喘振或减速富油熄火的问题，同时排气温度的控制逻辑也融入到结构设计中，通过燃烧室的油气匹配与冷却设计，让最高排温控制在材料允许的安全范围内，延长发动机的整机使用寿命。
