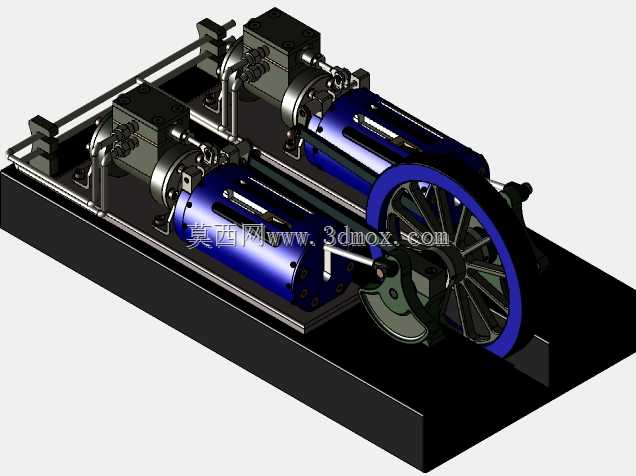

双缸卧式蒸汽机机械结构三维建模

　　这套双水平布置的蒸汽动力装置，核心应用场景覆盖小型固定式动力输出场景、教学演示教具制作、复古动力装置复刻以及小型船舶辅机动力配套领域，在工业革命早期的工厂动力排布、小型作业机具驱动场景中，这类双缸卧式结构凭借更低的安装重心、更平稳的动力输出特性，被广泛用于驱动小型机床、抽水机具、粮食加工设备等需要持续旋转动力输出的场景。从实际用途来看，双缸平行布置的结构能够抵消单缸蒸汽机往复运动产生的惯性振动，相比单缸结构，动力输出的死点位置被完全错开，飞轮不需要额外加大配重就能实现平稳启动，在低压蒸汽供给工况下也能维持稳定转速，不会出现单缸结构常见的启动卡滞、低速扭矩不足问题。

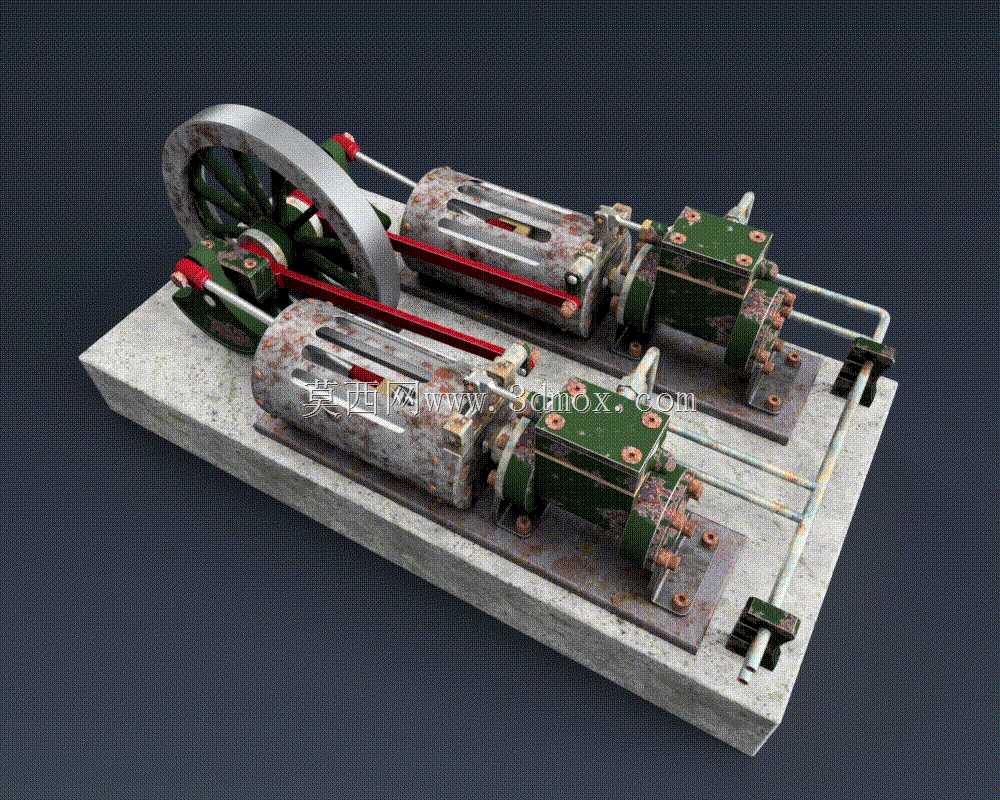

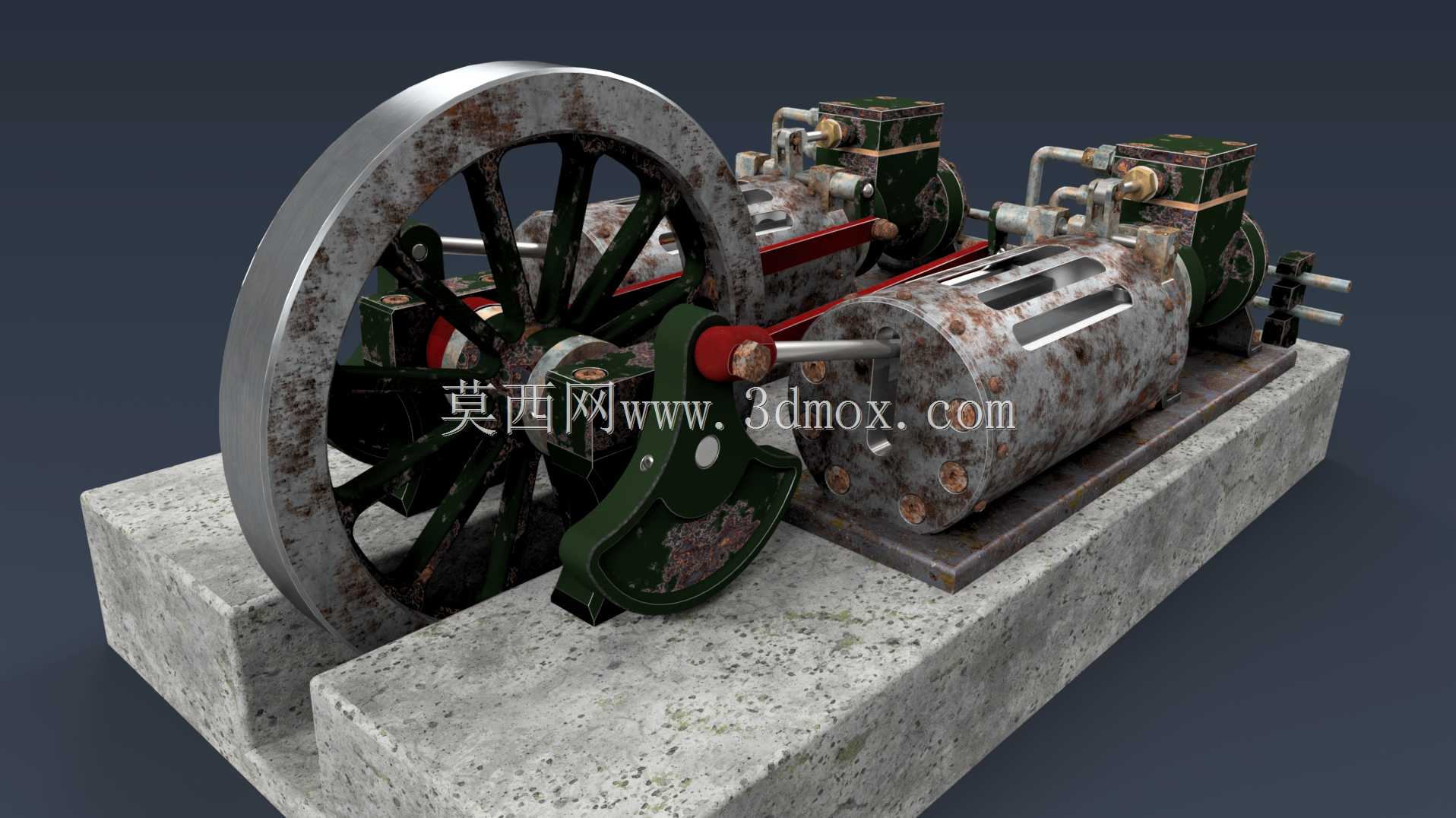

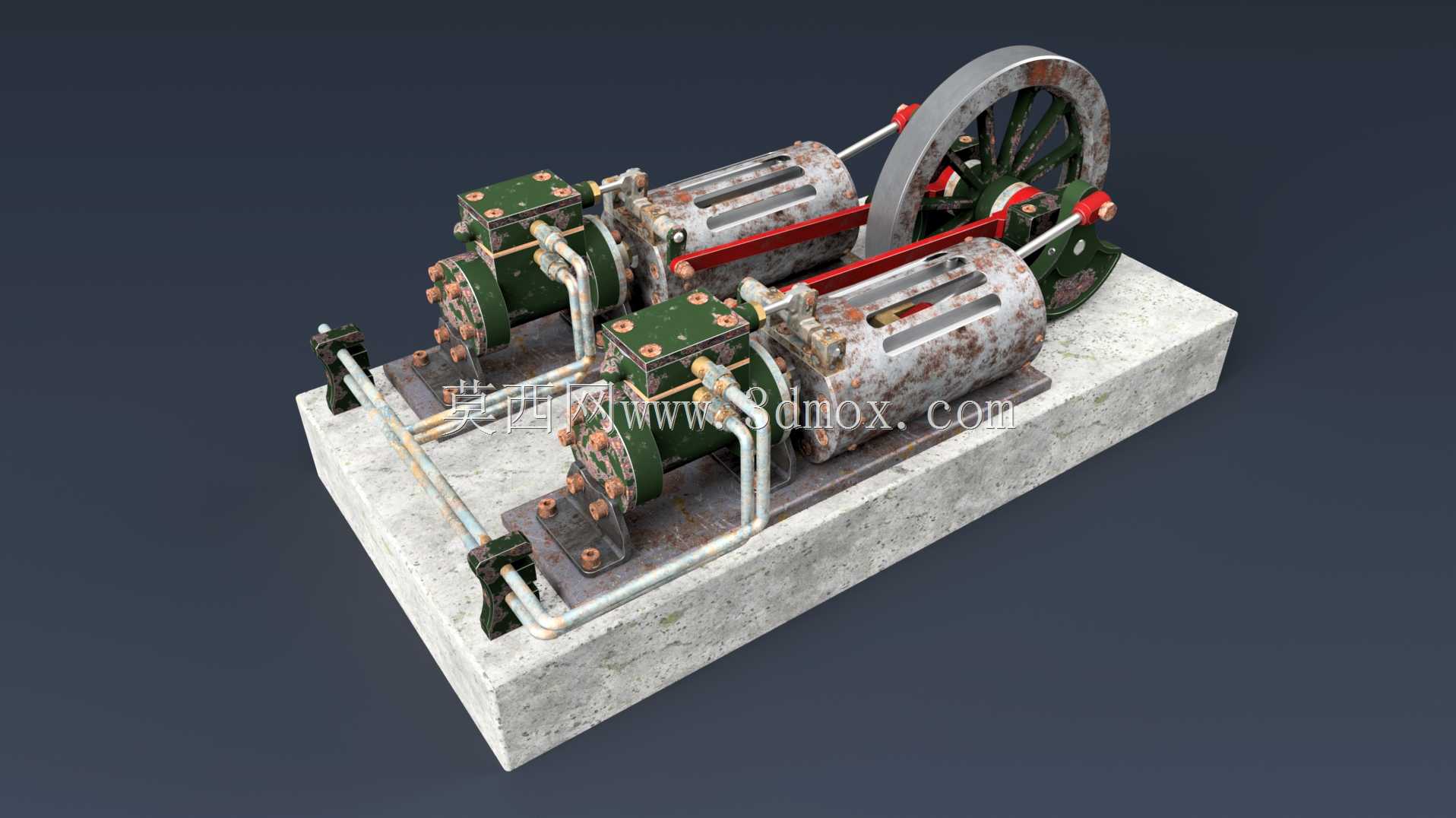

　　从功能特性层面拆解，这套装置的两个气缸平行布置在混凝土材质的安装基座上，活塞推杆通过十字头结构与共用的曲轴连杆机构连接，曲轴输出端直接装配大直径铸铁飞轮，飞轮的轮缘做了加厚处理，能够储存足够的转动惯量，抵消活塞往复运动的速度波动，让输出轴的转速波动控制在更小范围内。气缸本体采用分体式装配结构，缸盖、缸体、密封压盖都通过螺栓独立固定，后期维护时可以单独拆解密封组件更换活塞环，不需要整体吊出气缸，大幅降低了现场维护的工作量。蒸汽管路采用并联式供汽设计，两个气缸的进汽口通过同一根主蒸汽管分配蒸汽，排汽口也汇总到同一根排汽管路，管路走向沿着基座边缘排布，避开了连杆运动的干涉区域，同时在管路接头位置预留了密封填料的安装空间，能够耐受高温蒸汽的长期冲刷。

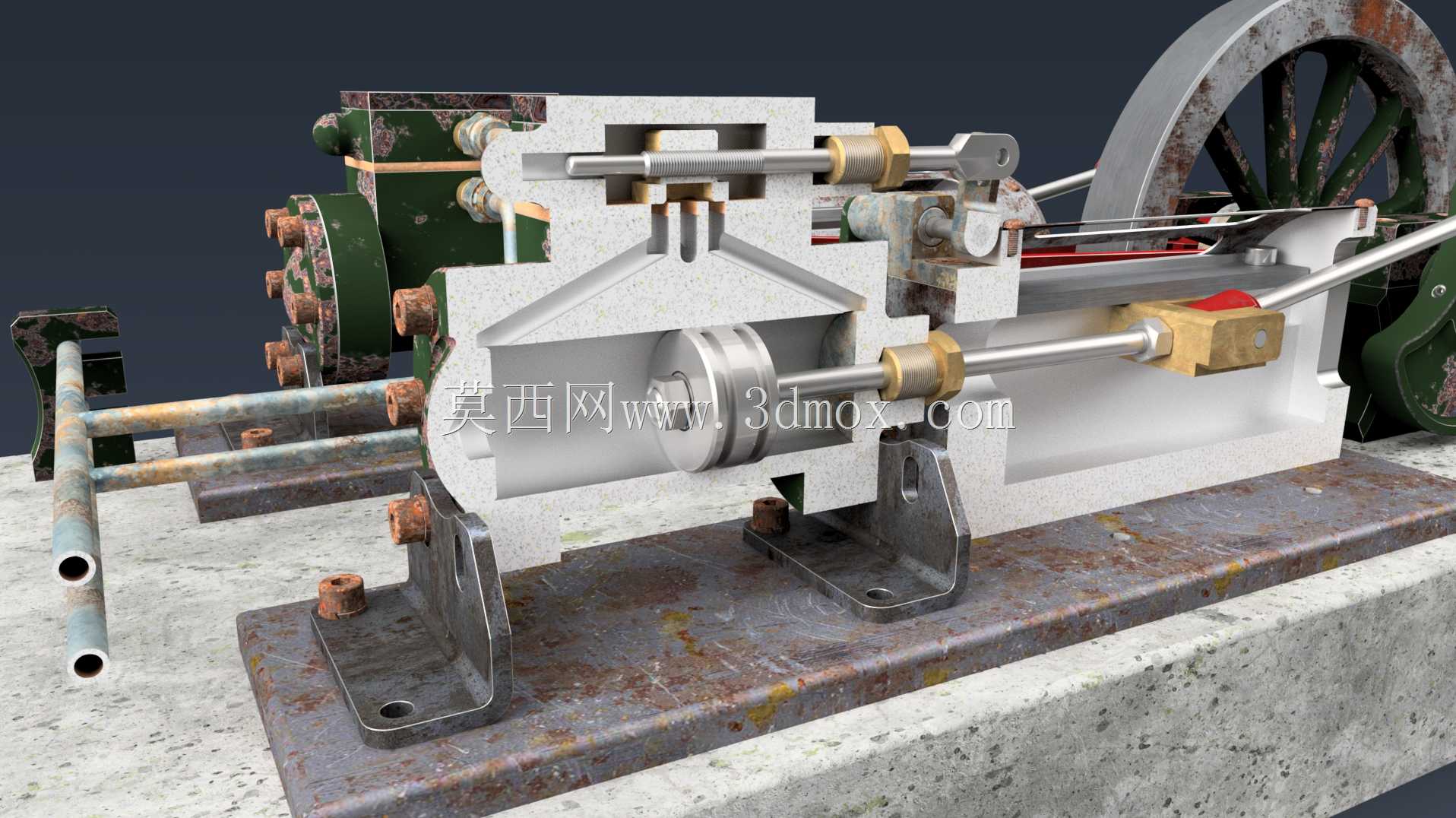

　　设计思路上，整套结构优先考虑了安装稳定性与运动可靠性，基座采用厚重的混凝土预制结构，相比铸铁基座成本更低，同时自身重量足够抵消设备运行时的振动，不需要额外打膨胀螺栓固定就能在平整地面上稳定运行。气缸的安装座直接预埋在基座内部，安装面经过铣平处理，保证两个气缸的轴线平行度误差控制在0.05mm以内，避免连杆运动时出现偏磨。活塞与连杆的连接采用浮动式十字头结构，十字头沿着基座上的导向滑轨做直线往复运动，把活塞的侧向力完全传递到基座上，避免活塞直接承受侧向载荷导致缸套偏磨，大幅延长了缸套和活塞环的使用寿命。进汽阀的启闭采用凸轮联动结构，凸轮直接装配在曲轴上，随着曲轴转动同步控制两个气缸的进排汽时序，不需要额外的配气传动机构，结构更简单，故障点更少。

　　从外形尺寸与安装边界来看，整套装置的长度方向沿着两个气缸的轴线延伸，总长度控制在1.2米左右，宽度方向以飞轮的最大外径为边界，总宽度约0.6米，基座的厚度约0.15米，整体安装高度从地面到飞轮顶端约0.5米，安装时只需要在基座底部预留10mm的找平空间，不需要额外开挖地坑。飞轮的旋转方向为固定顺时针方向，安装时需要在飞轮外侧预留至少0.3米的安全操作空间，避免衣物或者工具被旋转的飞轮卷入。蒸汽管路的接口位于装置的后端，进汽管接口直径为15mm，排汽管接口直径为20mm，安装时管路需要做热膨胀补偿，避免高温蒸汽通入后管路热胀冷缩拉扯接口导致泄漏。曲轴的输出端位于飞轮外侧，轴径为20mm，带标准平键槽，可以直接连接皮带轮或者联轴器输出动力，输出端的中心高度距离基座安装面为0.2米，配套从动设备的输入轴中心高需要和这个尺寸匹配，或者通过皮带轮的直径差调整中心高偏差。

　　在结构细节处理上，所有运动部件的润滑点都预留了注油孔，十字头滑轨、曲轴轴承、连杆销位置都可以在设备运行状态下直接加注润滑油，不需要停机拆解。气缸外壁做了散热筋结构，能够在运行时自然冷却缸壁，避免缸内蒸汽过早冷凝降低效率，同时缸体外部的螺栓都采用铜质垫片密封，防止长期接触冷凝水出现锈蚀咬死。基座上的导向滑轨采用可拆卸式铸铁镶条，磨损后可以单独更换镶条，不需要整体更换基座，大幅降低了长期使用的维护成本。两个气缸的活塞行程保持一致，连杆长度也做了等长设计，保证两个气缸的动力输出完全同步，不会出现相互较劲的情况，曲轴的曲柄夹角设置为90度，刚好错开两个气缸的动力冲程，让曲轴每旋转一圈就有两次动力输出，相比单缸结构扭矩输出更平顺，在低速运行时也不会出现明显的转速抖动。
