索道运输用300公斤负载滑轮吊钩结构

　　在山地货运、林区集材、小型工程跨障碍物料输送场景中，索道运输是规避复杂地形限制的核心输送方式，而作为索道末端直接承接物料载荷的吊钩组件，其结构可靠性直接决定作业安全与输送效率。这款带滑轮组的吊钩组件，额定承载能力设定为300公斤，适配轻型往复式索道的作业载荷区间，可覆盖零散建材、农林产品、小型工器具等常见轻型物料的吊运需求。

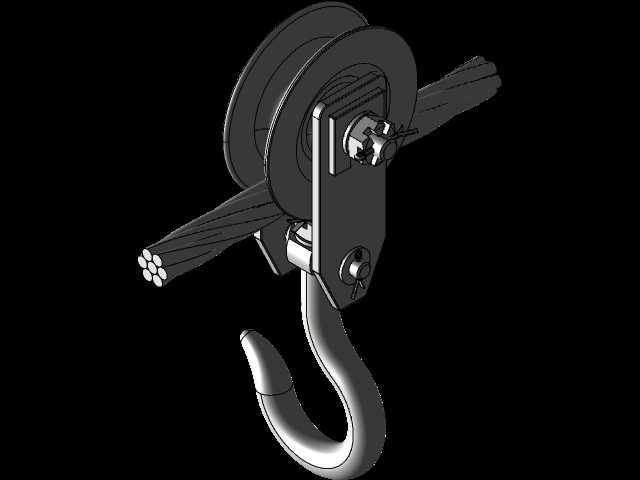

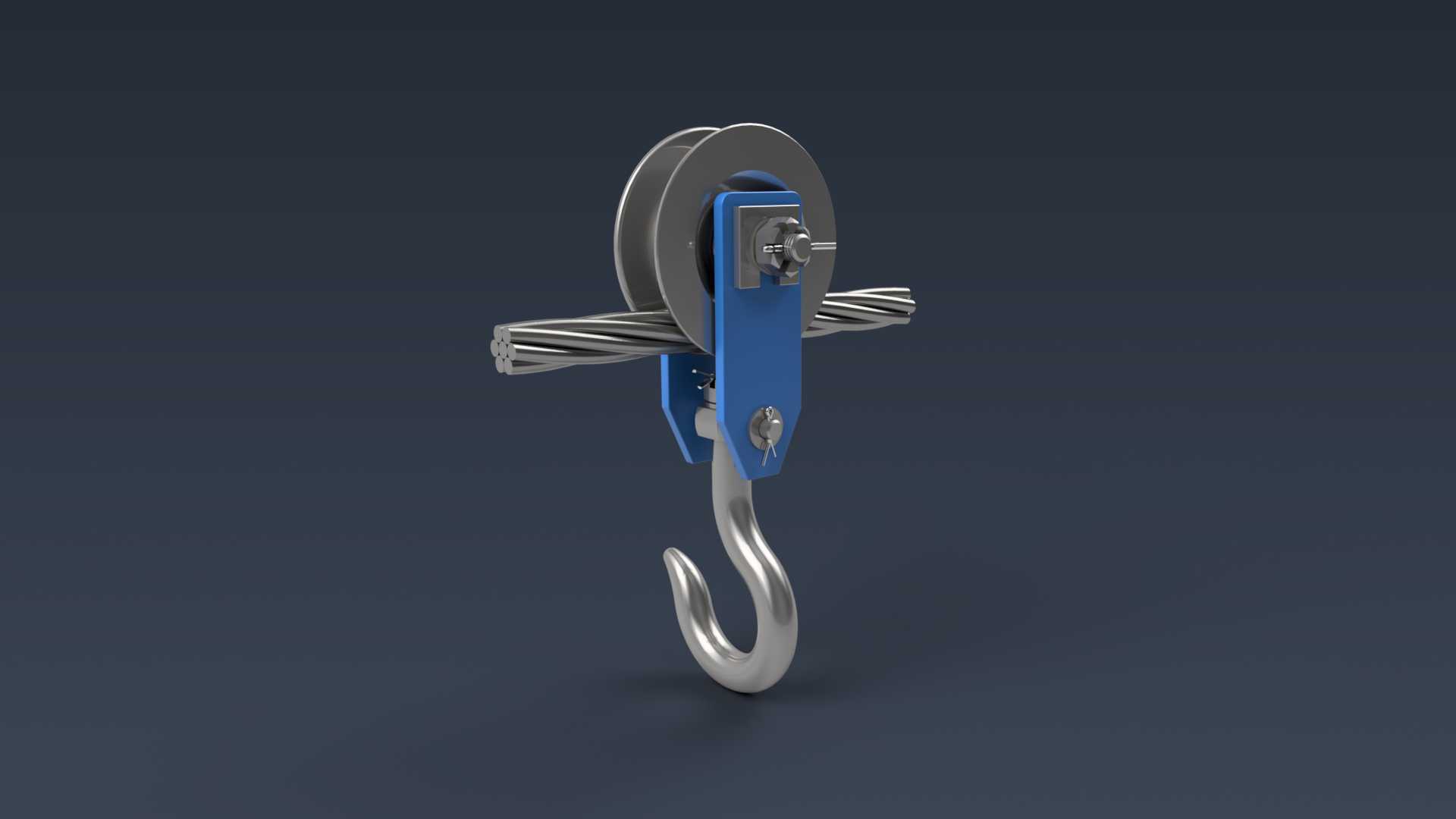

　　从结构设计逻辑来看，组件采用滑轮与吊钩一体化集成的布局，避免了分体式挂接带来的额外连接间隙与晃动量。滑轮部分采用双轮缘槽型结构，轮槽弧度与常规6-8mm直径的镀锌钢索曲率匹配，轮缘高度足够防止钢索在运行中受侧向力脱出；滑轮内部镶嵌自润滑铜套，无需频繁加注润滑脂即可适应户外露天的多尘、潮湿工况，减少日常维护频次。滑轮支架采用折弯成型的钢板结构，两侧板通过销轴与滑轮、吊钩部分连接，支架上部预留的穿索空间刚好适配钢索穿行，钢索穿过滑轮槽后两端固定在索道支架上，吊钩组件可沿钢索轴线方向顺畅滑动，无需额外设置行走轮结构，简化了整体构造。

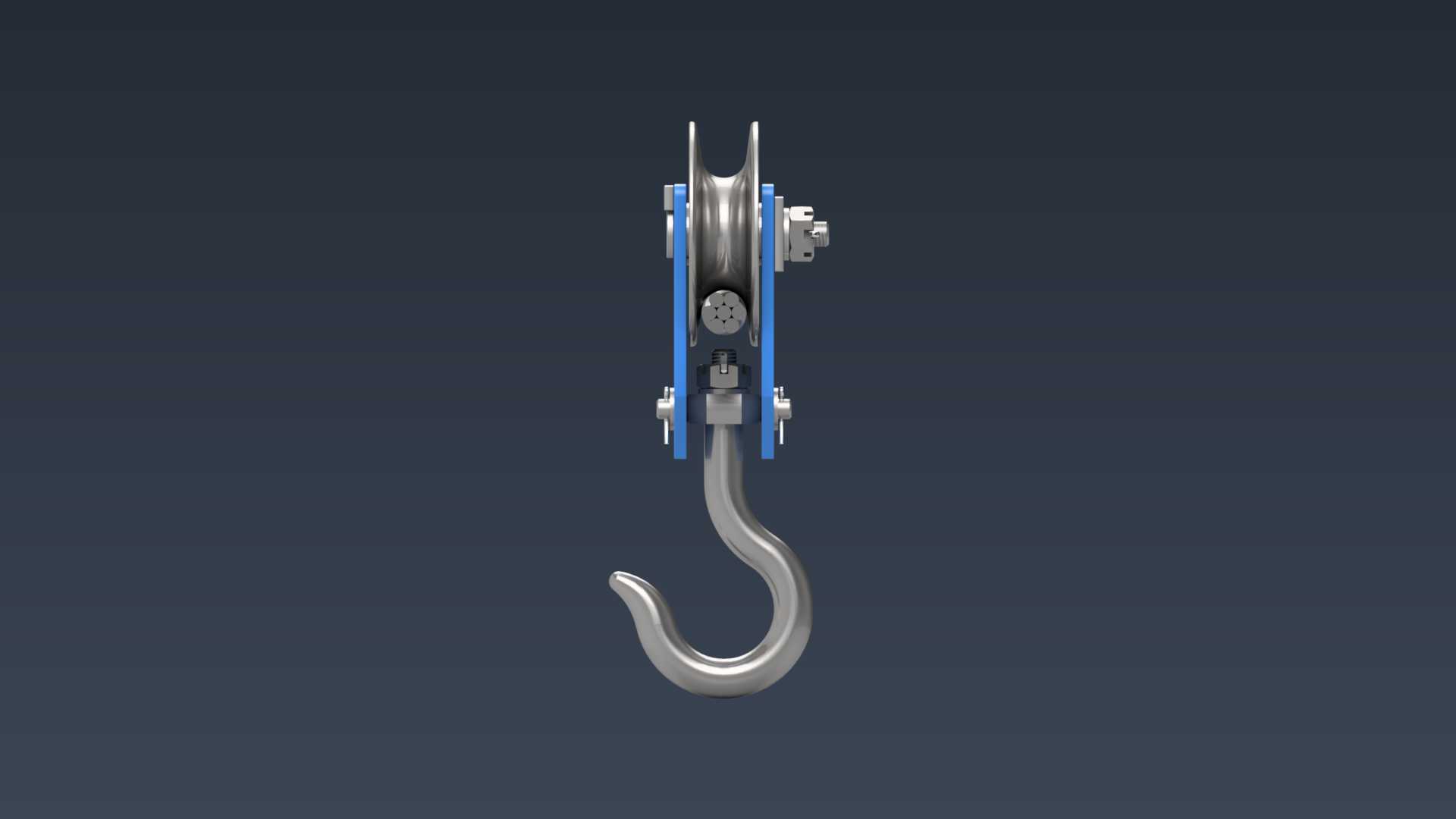

　　吊钩部分采用锻造合金钢材质的标准吊钩钩型，钩头带有防脱挡片结构，防止挂接的吊索、料箱挂环在晃动中意外脱钩；吊钩与滑轮支架的连接部位采用推力轴承配合销轴的结构，允许吊钩在承载状态下绕竖直轴线360度旋转，避免物料在输送过程中因重心偏移产生扭转载荷作用到钢索上，降低钢索受扭转疲劳损伤的风险。

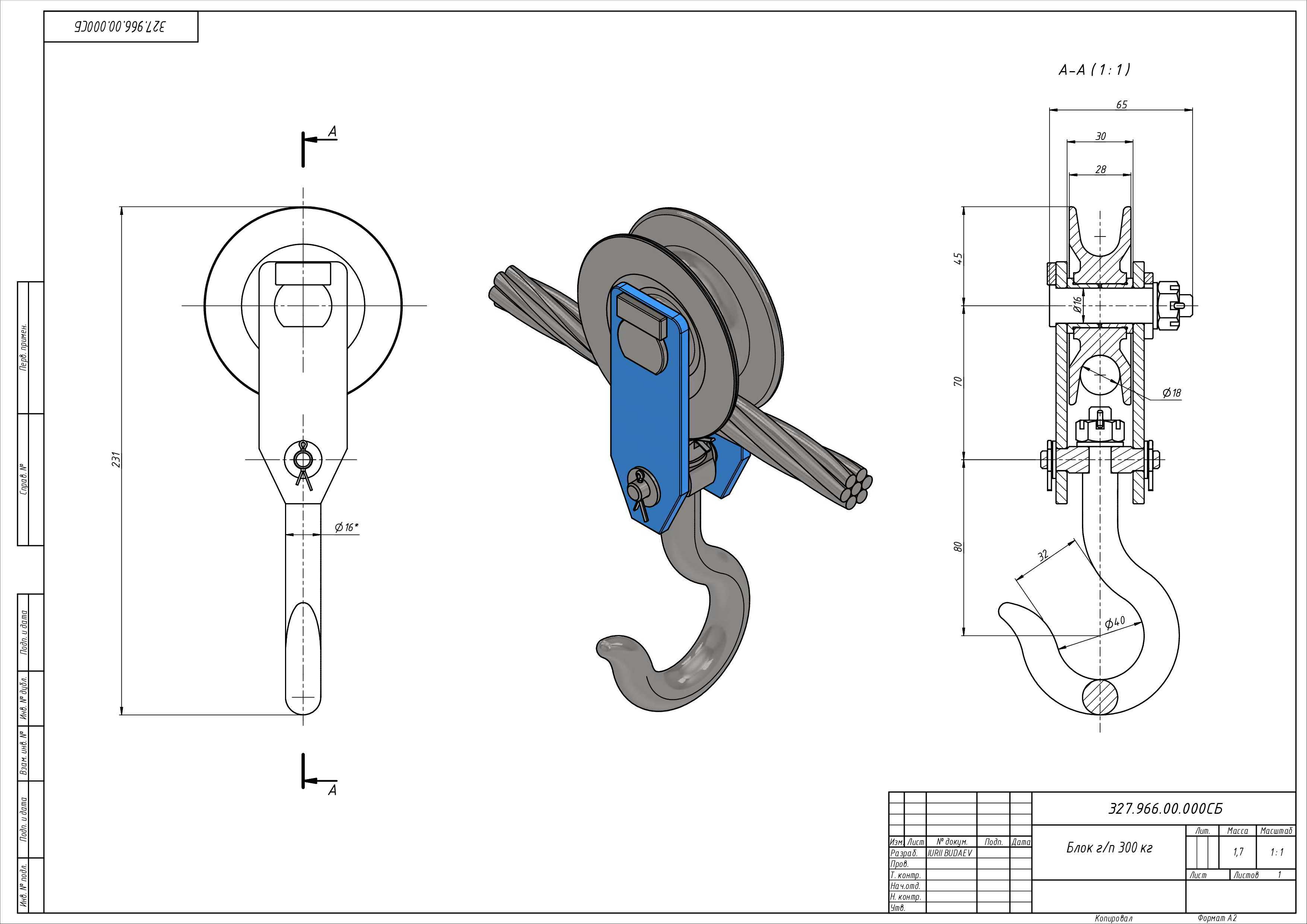

　　从安装边界来看，组件整体沿钢索方向的宽度控制在120mm以内，竖直方向总高度不超过280mm，安装时无需对现有索道的端部支架做额外改造，只需将钢索穿入滑轮槽后张紧固定即可完成部署。滑轮支架的侧板厚度为6mm，所有连接销轴均采用开口销防脱结构，在户外长期振动工况下不会出现销轴窜出脱落的问题。

　　实际作业过程中，物料通过吊绳、料箱挂环挂载到吊钩上后，滑轮沿钢索滚动，依靠人力牵引或者索道的往复驱动装置即可将物料输送到指定位置，300公斤的额定负载刚好匹配单人辅助作业的载荷上限，避免过载带来的结构失效风险。设计时特意控制了组件自身重量，整体自重不超过3.5公斤，单人即可完成搬运、安装与拆卸作业，适合临时架设的轻型索道快速部署使用。轮槽表面做了淬火硬化处理，硬度达到HRC40-45，可承受钢索长期滚动摩擦带来的磨损，延长组件整体使用寿命；吊钩的危险截面位置做了应力圆弧过渡，避免应力集中导致的断裂风险，所有外露金属件均做了镀锌钝化处理，可适应户外淋雨、高湿度环境下的防锈需求。

　　在结构细节处理上，滑轮支架与吊钩连接的部位设置了防尘挡圈，阻挡户外的泥沙、碎屑进入推力轴承的配合间隙，避免轴承卡滞导致吊钩旋转不畅。防脱挡片采用弹簧复位结构，挂载吊具时只需向上顶开挡片即可放入挂环，松开后挡片自动复位封闭钩口，操作便捷且不会因为振动自行打开。整个组件没有复杂的传动结构，所有零部件均为常规机械加工件，后期维护时只需定期检查销轴磨损情况、铜套间隙以及吊钩的变形量即可，无需专业的维修技能，适合基层作业场景的使用需求。
