HKS700T超轻型航空动力装置结构设计

　　这套动力装置主要面向超轻型固定翼飞机、自转旋翼机这类轻型载人航空器设计，也可适配大载重工业级无人机的动力需求，在通航作业、飞行培训、低空观光这类场景中，这类小排量航空发动机需要兼顾功重比、燃油经济性与长时间运行的可靠性，不能照搬车用动力的设计逻辑，毕竟航空场景下的动力失效风险远高于地面交通，每一处结构设计都要优先考虑冗余度与维护便捷性。从整体布局来看，该动力采用水平对置双缸结构，这种布局的核心优势是可以大幅降低发动机整体高度，优化航空器机头的迎风面积，同时水平对置的活塞运动方向相反，能抵消大部分一阶往复惯性力，运行时的振动水平远低于直列双缸结构，可减少振动对机身机载设备、机体连接结构的疲劳损伤，也能提升飞行过程中的驾乘舒适度。

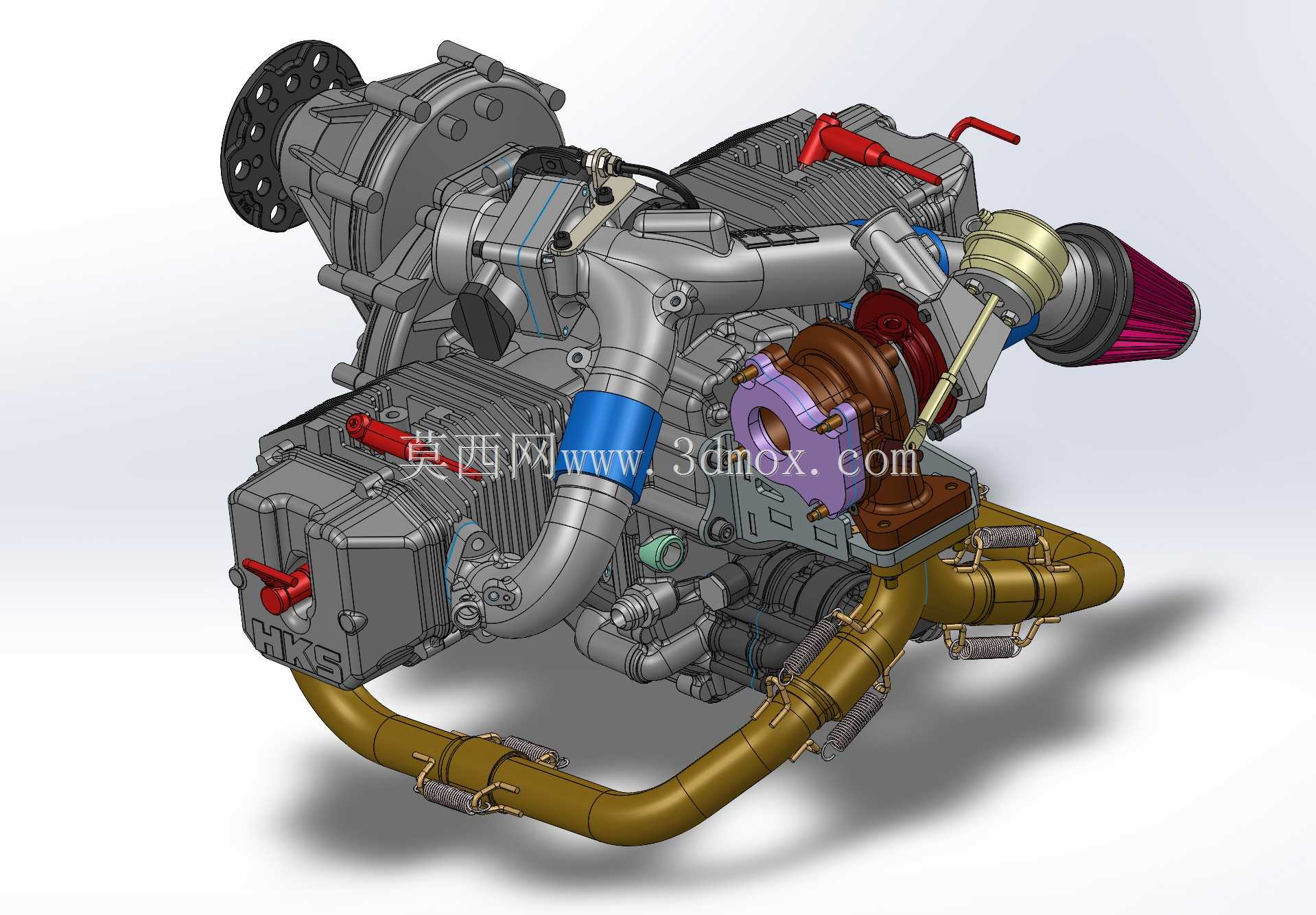

　　前端的法兰输出端直接匹配螺旋桨连接盘，安装端面的定位止口精度控制在0.02mm以内，保证螺旋桨旋转时的动平衡余量符合航空标准，避免高速旋转时产生额外的振动载荷传递到机身 firewall（防火墙）安装位。进排气系统的设计是这类航空发动机的重点，图中可见的涡轮增压单元被布置在缸体侧方的高温区旁，通过短路径的排气歧管直接引入 exhaust 废气驱动涡轮，缩短了排气路径的热量损失，能让涡轮在更低的发动机转速下就建立起有效增压压力，提升低空飞行时的动力响应速度；进气侧的空滤采用锥形高流量设计，布置在进气道的冷端位置，避免吸入发动机舱内的高温空气，提升充气效率，同时空滤的安装位置预留了快拆结构，外场维护时不需要拆解周边管路就能完成滤芯更换，

　　适配野外起降场景下的快速维护需求。润滑系统采用干式油底壳设计，这也是航空活塞发动机和车用发动机的典型区别，因为航空器在飞行过程中会出现大坡度转弯、俯冲、爬升等姿态变化，传统湿式油底壳会因为机油液面倾斜导致机油泵吸空，引发润滑失效，干式油底壳通过独立的机油储油箱与回油泵结构，能在任意飞行姿态下保证机油供给的稳定性，图中下部的金色管路就是机油散热回路，将机油引导至外置风冷散热区，利用飞行时的迎面气流完成机油温度控制，不需要额外增加水冷散热系统的重量，进一步优化整机功重比。点火系统与供油管路的布置都做了冗余设计，双点火线圈分别对应两个气缸的独立点火回路，单一点火回路故障时仍能维持发动机运转，保证飞行员有足够的时间完成迫降操作；

　　供油管路采用快插式航空标准接头，同时在接头位置增加了保险锁丝结构，避免飞行过程中振动导致接头松脱漏油。安装边界方面，整机的核心安装点集中在缸体下部的四个机脚位置，安装孔位的同轴度、平面度都按照航空安装标准设计，可直接匹配多数超轻型飞机的发动机安装架，不需要额外制作转接支架；整机的外围管路、线束都做了限位固定，所有突出部件的轮廓都在螺旋桨旋转平面的后方投影范围内，避免干涉螺旋桨的安装与运转，同时也减少了额外的迎风阻力。在结构细节上，缸体的散热鳍片密度经过针对性优化，在保证飞行时迎面风冷散热效率的同时，不会因为鳍片过密导致重量过度增加，涡轮侧的隔热罩采用分层结构，内层阻隔热辐射，外层引导冷却气流扫过涡轮壳体，避免高温传递到周边的塑料、橡胶管路部件，提升周边部件的使用寿命。节气门体的布置位置预留了与飞机油门操纵钢索的连接接口，同时预留了传感器安装位，可适配不同机型的发动机参数采集需求，让飞行员能在驾驶舱实时监控转速、排气温度、机油压力等核心运行参数。这类动力装置的设计核心从来不是追求极限动力输出，而是在重量、可靠性、维护性三者之间找到最优平衡，每一处管路的走向、每一个安装点的位置，都要经过实际飞行工况的反复验证，既要避免结构干涉，也要尽可能减少不必要的结构重量，毕竟对于超轻型航空器来说，每减少一公斤的结构重量，就能多承载一公斤的有效载荷，或者提升一定的航程与飞行性能。
