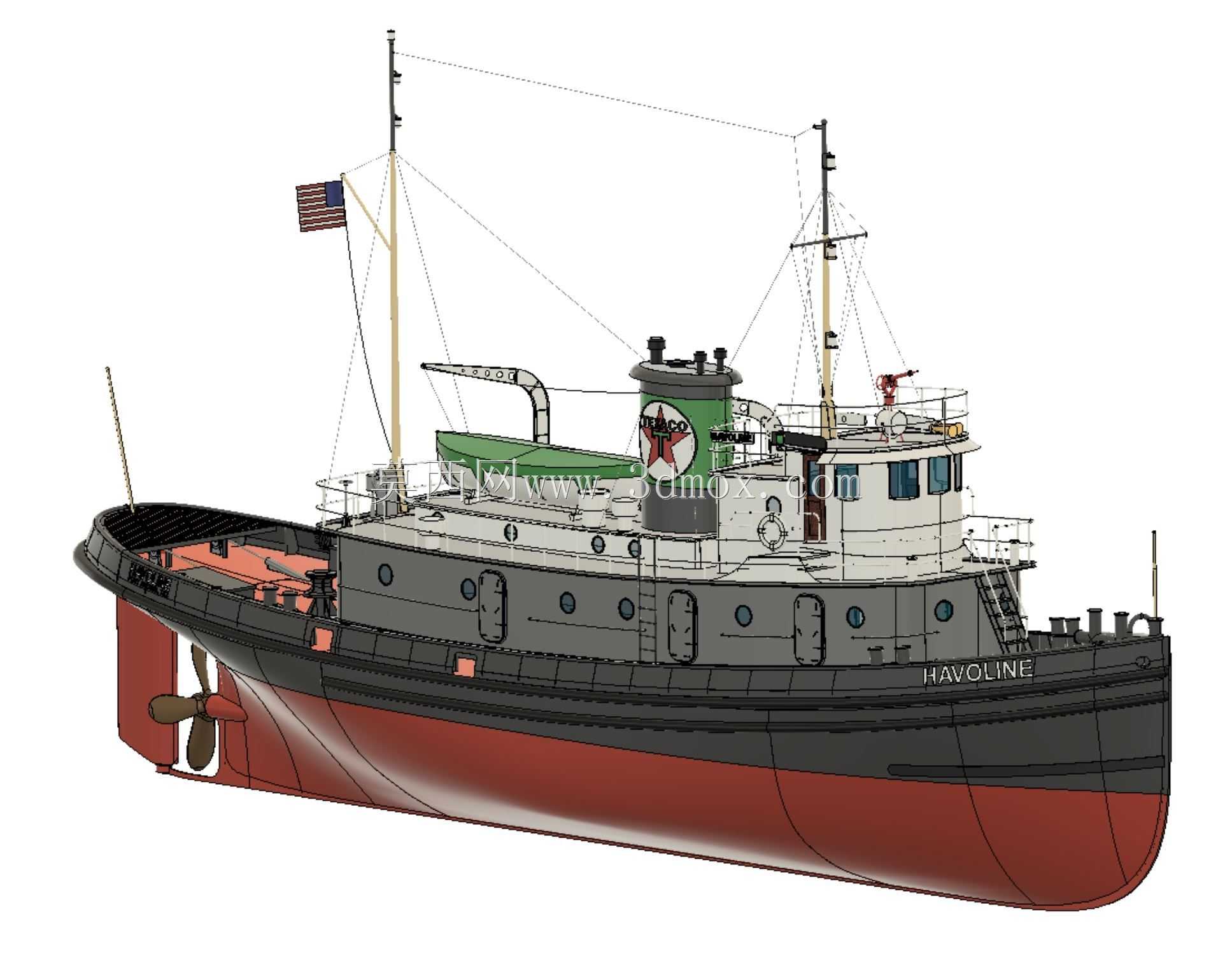

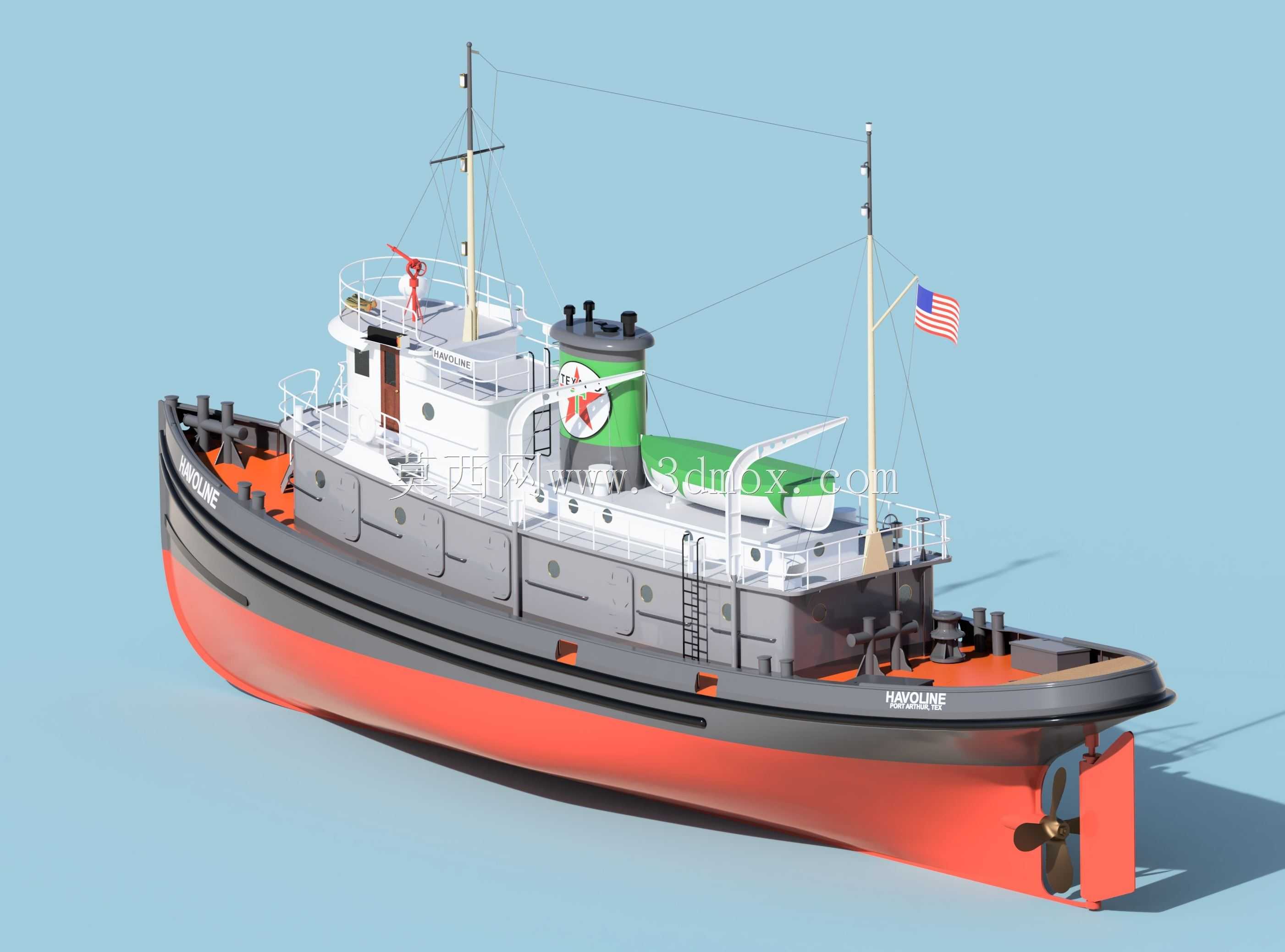

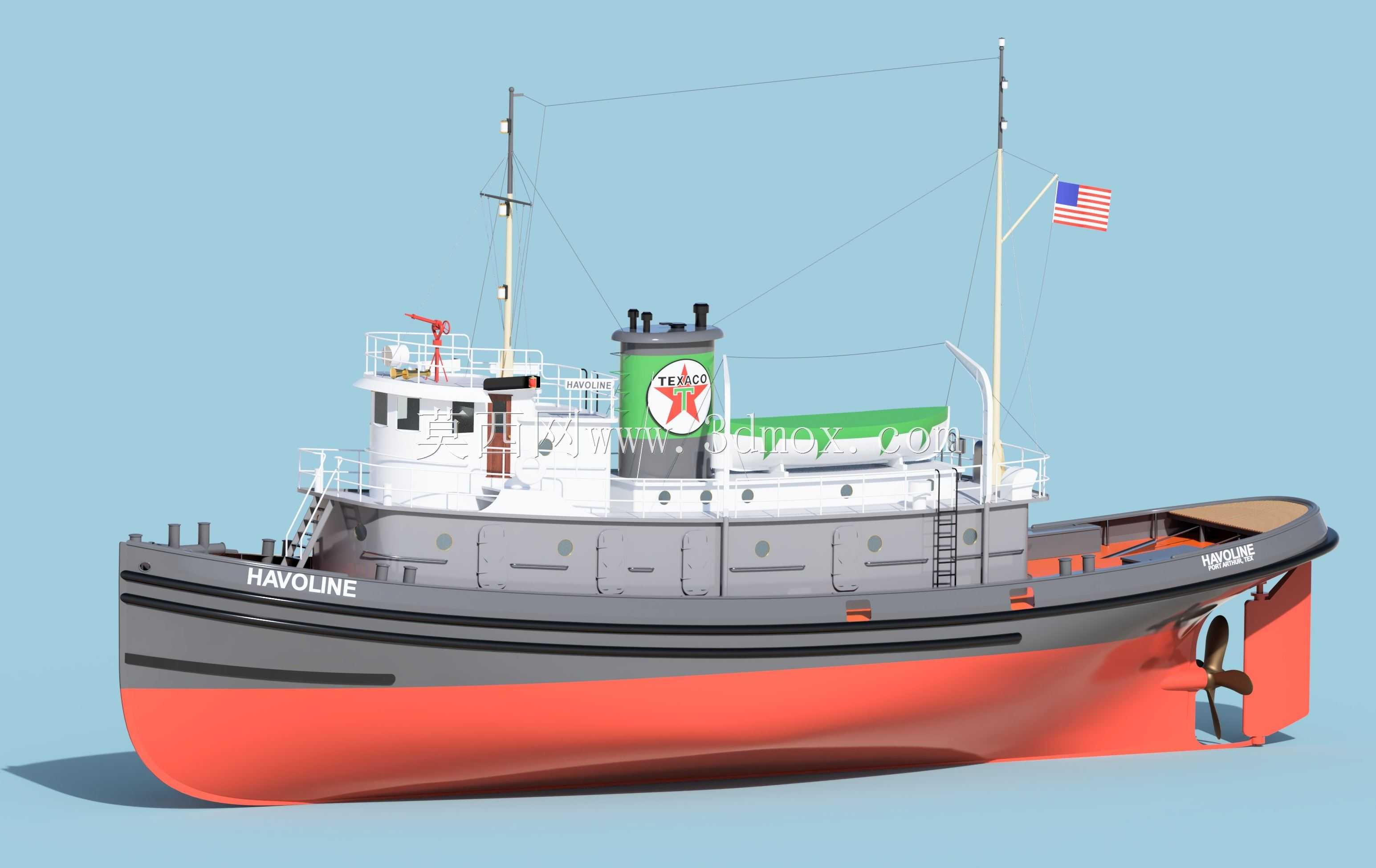

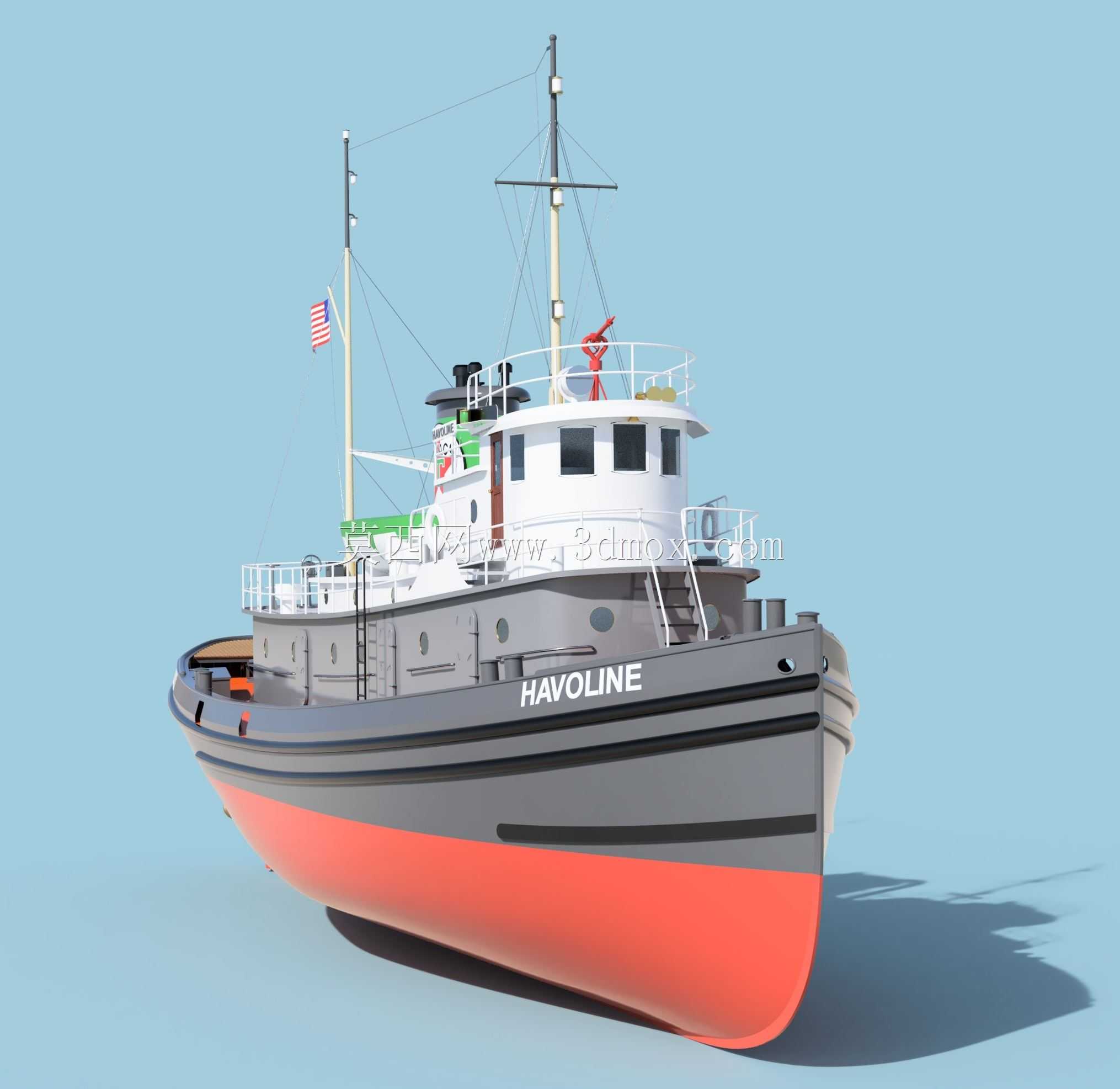

德士古Havoline港作拖船三维结构模型

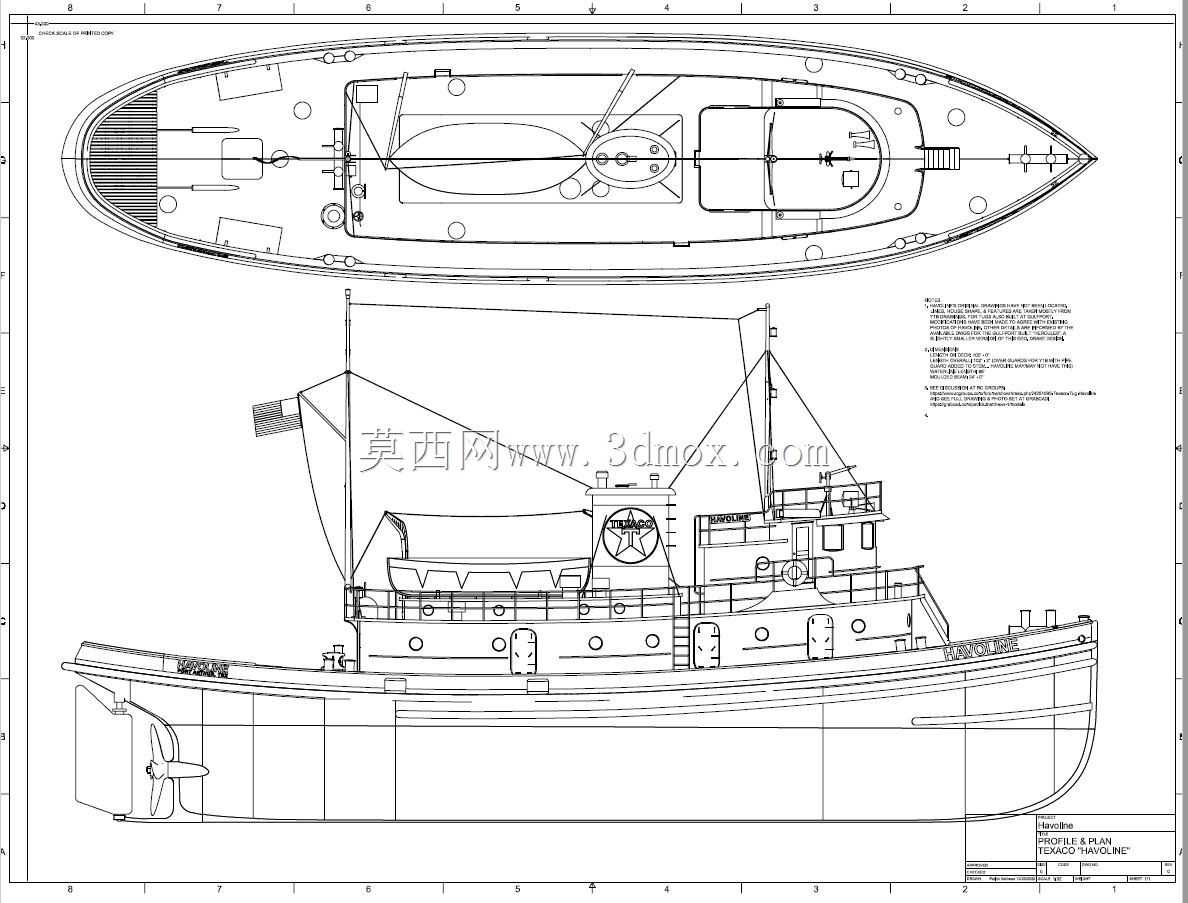

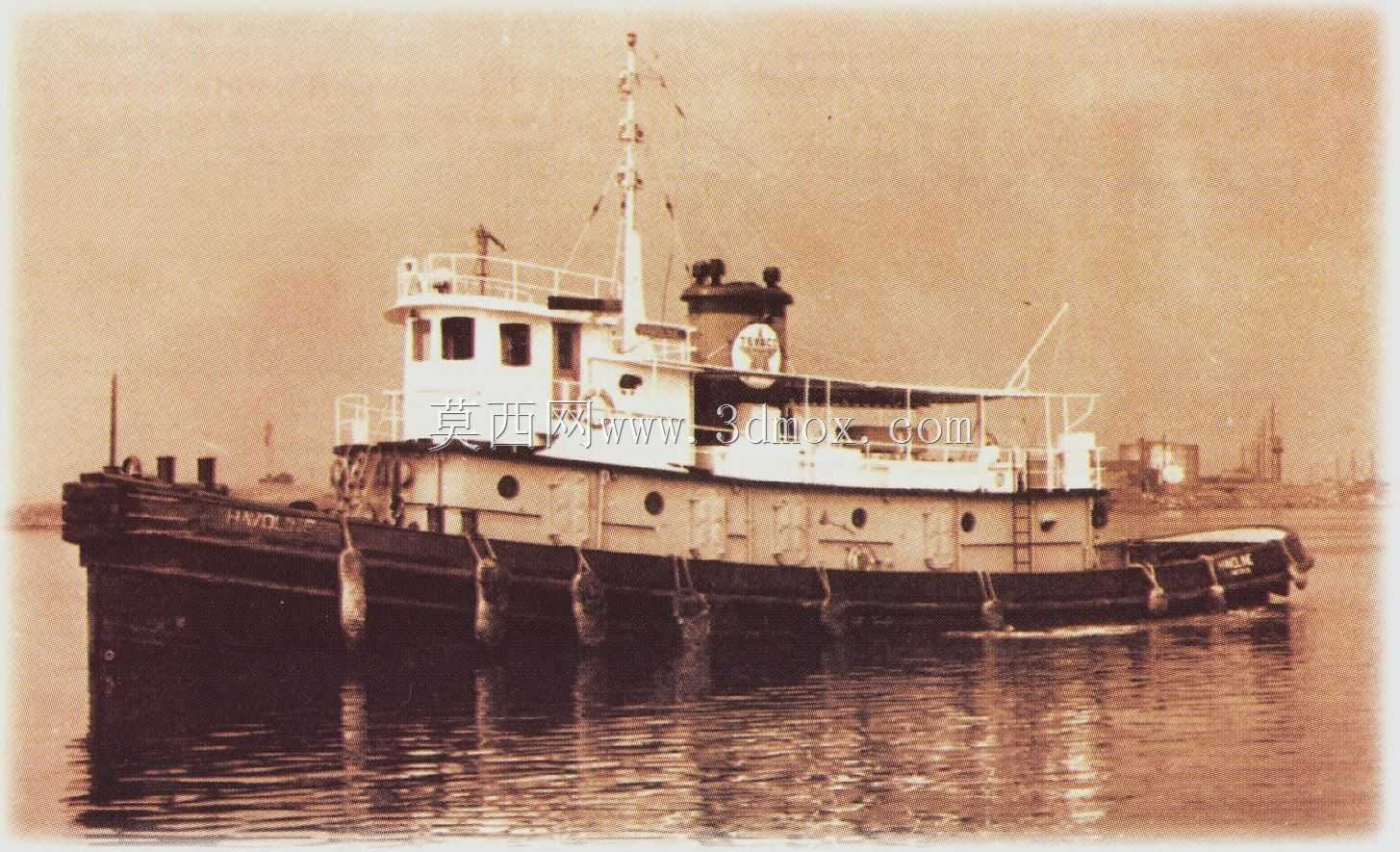

　　港作拖船是港口水域内承担船舶靠离泊协助、港内拖带、水上作业辅助的核心作业船舶，本次呈现的德士古Havoline拖船模型，还原了典型美式港作拖轮的结构布局与功能特征，可作为船舶结构设计、港务装备选型、海事场景仿真的参考载体。该型拖船的核心作业场景集中在沿海及内河工业港口，主要服务于港区内大型货轮的靠离泊顶推、驳船编队拖带、港区水上施工辅助、消防应急值守等作业，针对港口水域狭窄、maneuver 空间有限的作业环境，设计上优先保证低速大推力输出、良好的操纵性与靠泊防撞性能。从船体结构来看，该拖船采用前倾式首柱配合宽平的首甲板作业区，首舷侧设置多组加厚防撞碰垫结构，靠泊作业时可直接贴合被协助船舶的舷侧，

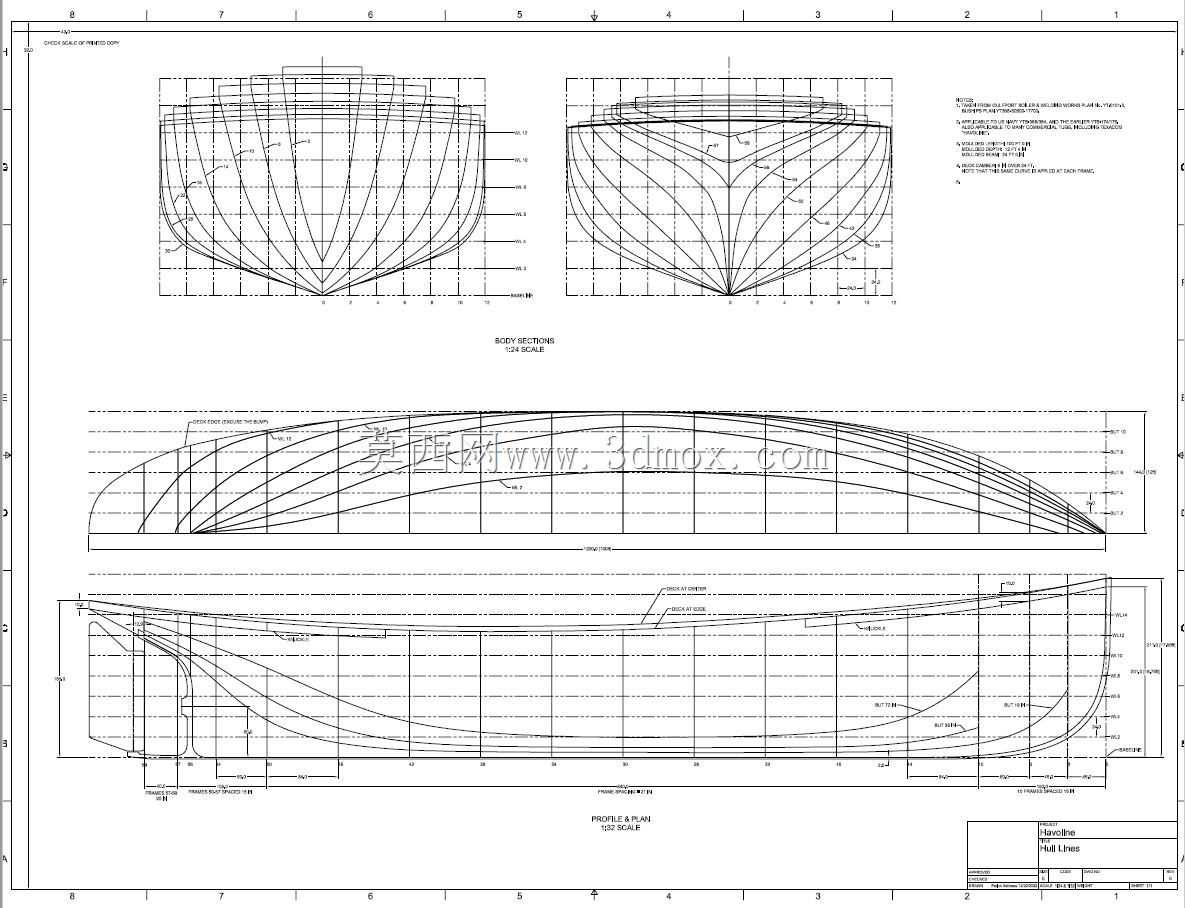

　　传递顶推作用力同时避免船体结构磕碰损伤；船尾采用开放式拖带作业甲板，预留拖缆机安装位与导缆孔布局，可适配不同规格的拖缆索具，满足不同吨位船舶的拖带作业需求。上层建筑集中布置在船体中部靠前区域，驾驶室采用全周舷窗设计，可实现360度无遮挡视野，满足港内作业时对周边水域、被拖船舶、码头设施的观察需求；驾驶室后方设置烟囱与机舱通风结构，烟囱外部的品牌标识还原了该型船舶的运营属性，机舱区域预留主机、轴系、螺旋桨的安装空间，单螺旋桨配合舵系的推进布局，可在低速工况下提供足够的转向力矩，适配港内频繁变向、变速的作业工况。船体主尺度方面，该型拖船总长约30.5米，型宽约7.3米，型深约3.7米，吃水控制在2.4米左右，

　　可适配多数内河及沿海工业港口的航道水深条件，靠泊作业时可贴近多数货运码头的岸壁结构，无需额外调整泊位水深。船体结构采用横骨架式设计，舷侧设置多道强肋骨与舷侧纵桁，保证顶推作业时的结构强度，甲板区域设置防滑纹理与系缆桩布置点，可满足船员甲板作业的安全需求与系泊固定需求。从功能配置来看，该拖船除核心的拖带顶推功能外，甲板区域预留了消防炮安装基座、应急救援设备存放位，可兼顾港区消防、水上人员救助等应急作业需求；船体内部除机舱外，设置有船员临时休息舱、储物舱，可满足短时间港内作业的人员值守需求。建模过程中，针对拖船的作业特性做了结构还原：首舷侧的防撞碰垫采用分层结构设计，可模拟实际橡胶碰垫的缓冲形变空间；螺旋桨采用常规三叶定距桨设计，

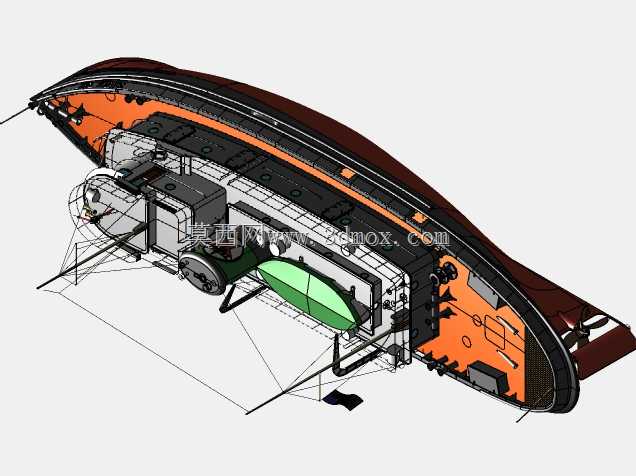

　　匹配港作拖船低速大扭矩的推进特性；舵系采用悬挂式平衡舵，可减小转舵力矩，提升操纵响应速度；上层建筑的门窗、舷梯、栏杆等细节均按照实船作业布局设置，可直接用于港口作业场景的可视化仿真、船舶结构教学演示、拖船作业流程模拟等场景。在安装边界与适配性方面，该模型的船体底部为平底带局部尾倾的线型，可直接放置于模拟港池水域的场景平面上，上层建筑与船体主体采用分体式结构设计，可拆分展示内部机舱布局、甲板设备布置，满足结构拆解演示的需求；船体舷侧的系缆桩、导缆孔等附件均按照标准船用五金尺寸建模，可替换为不同规格的标准件模型，适配不同设计方案的迭代需求。不同于远洋拖轮的大续航力设计，该型港作拖船的燃油舱、淡水舱均布置在船体中部底舱，控制重心高度的同时，满足单日港内作业的续航需求，无需设置大型补给设施，适配港口短途作业的运营特点。
