小型嵌入式0.96英寸OLED显示模组结构设计

项目分类:通用机械零部件 发布时间:2024-02-04 ID:733802
  • 小型嵌入式0.96英寸OLED显示模组结构设计
  • 小型嵌入式0.96英寸OLED显示模组结构设计

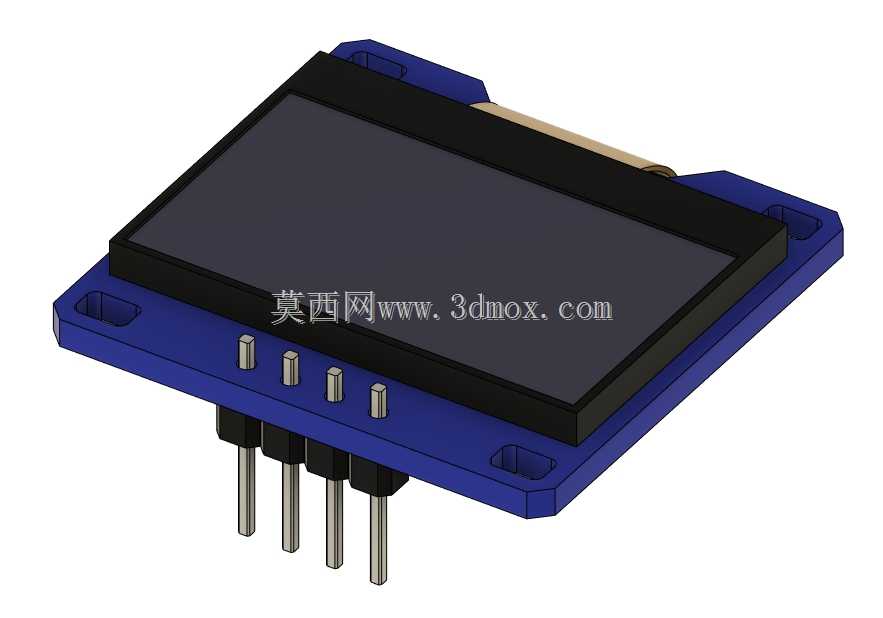

  这款0.96英寸OLED显示模组,是嵌入式控制、小型智能设备领域常用的人机交互核心部件,日常在开源硬件开发、小型工业控制终端、便携检测仪器、桌面级智能外设上都能见到它的身影,核心作用是把主控芯片输出的数字信号转化为可视化的字符、图形、状态标识,替代传统段码屏实现更灵活的信息展示,不需要复杂的背光驱动结构,自身像素点可独立发光,对比度表现远优于同尺寸TFT屏,在低功耗便携设备里适配性极强。

  从结构设计逻辑来看,整个模组采用分层堆叠的装配思路,最上层是OLED屏体的封装黑框,采用遮光ABS材质注塑成型,刚好包裹住发光屏的边缘区域,避免侧面漏光影响显示对比度,黑框和下层蓝色PCB载板通过定位柱卡扣加底部点胶的方式固定,装配公差控制在0.1mm以内,避免屏体受挤压出现亮线、坏点问题。PCB载板采用FR-4玻纤板材质,四个角预留了标准M2安装孔,孔位做了沉铜处理不影响线路走线,安装时可以直接用铜柱固定在设备内部的安装位上,不需要额外做定制固定支架,适配绝大多数开源硬件主控板的安装孔位间距。

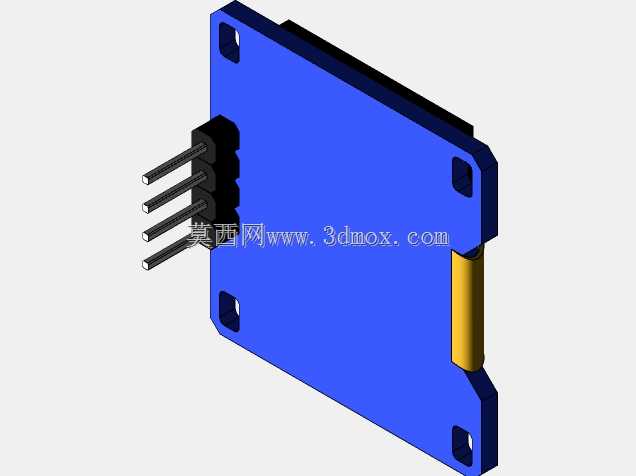

  引脚部分采用2.54mm标准间距直插排针设计,一共引出4个功能引脚,分别对应电源、地、时钟、数据信号,排针长度刚好满足波峰焊工艺要求,穿过PCB后露出的焊盘部分做了阻焊开窗,手工焊接或者回流焊都能可靠上锡,排针的塑料限位座和PCB表面贴合紧密,不会出现引脚歪斜、插拔松动的问题。屏体的FPC软排线从屏体底部引出,弯折后压接在PCB载板的焊盘上,弯折半径控制在3mm以上,避免长期使用后FPC内部铜箔断裂,软排线外部贴了一层高温绝缘胶带,防止装配时被周边结构件刮破绝缘层。

  实际选型使用时,需要注意几个安装边界尺寸:整个模组总厚度控制在8.2mm以内,其中屏体黑框部分厚度为5.5mm,排针突出PCB背面的长度为7mm,设计设备外壳时需要给屏体正面预留1.2mm的下沉台阶,让屏面和外壳表面齐平,既可以避免外力直接磕碰屏面,也能减少环境光在屏面的反光。PCB载板的外形尺寸为27mm27mm的方形结构,四个安装孔的中心距为23mm23mm,安装时周边需要预留至少1mm的安全间隙,避免和周边的电容、接插件等元器件产生干涉。

  从功能特性上看,这款模组采用I2C通信协议,只需要两根信号线就能完成数据传输,极大节省主控芯片的IO口资源,对于IO资源紧张的小型单片机控制系统非常友好,工作电压覆盖3.3V到5V区间,不需要额外加电平转换电路,直接兼容市面上绝大多数主流主控板的电平标准。屏体分辨率为12864,可以显示1616点阵的汉字共4行8列,也可以绘制简单的曲线、图标,满足小型设备的状态显示、参数提示、故障报警等信息展示需求,自身工作电流在正常显示状态下仅为20mA左右,休眠状态下电流不足10uA,非常适合电池供电的便携类设备使用。

  设计建模过程中,需要重点关注屏体和PCB的配合公差,尤其是屏体的有效显示区域需要和外壳的显示窗口精准对位,偏移量不能超过0.3mm,否则会出现显示内容被外壳遮挡的问题。排针的位置度公差需要控制在0.05mm以内,确保和母座对接时可以顺畅插入,不会出现个别引脚接触不良的情况。PCB上的驱动元器件都布置在屏体覆盖的区域下方,不会额外占用模组的横向安装空间,整体结构非常紧凑,在狭小的设备内部空间里也能顺利布置。

  在不同的应用场景里,这款模组的安装方式也可以灵活调整,除了用螺丝通过四个安装孔固定之外,也可以用高温双面胶直接把PCB背面粘贴在设备内部的安装平面上,适合空间极度紧张、没有螺丝固定位的小型设备,排针也可以根据实际需求更换为卧贴款式,进一步降低模组的整体安装高度,满足超薄设备的设计要求。日常使用中,屏体表面没有额外加装钢化玻璃保护层,装配时需要注意避免尖锐物体刮花屏面的偏光片,影响显示效果。
