Colchester2000车床进给齿轮箱结构

　　这款进给齿轮箱是适配Colchester 2000系列普通车床的核心传动部件，主要承担主轴进给运动的转速匹配、螺距切换功能，是车床实现公制、英制螺纹车削，以及不同进给量外圆、端面切削的核心传动单元。在普通车床的实际加工场景中，进给箱的传动精度、档位可靠性直接决定了螺纹加工的螺距误差、进给运动的平稳性，是影响车床加工精度的关键部件之一。

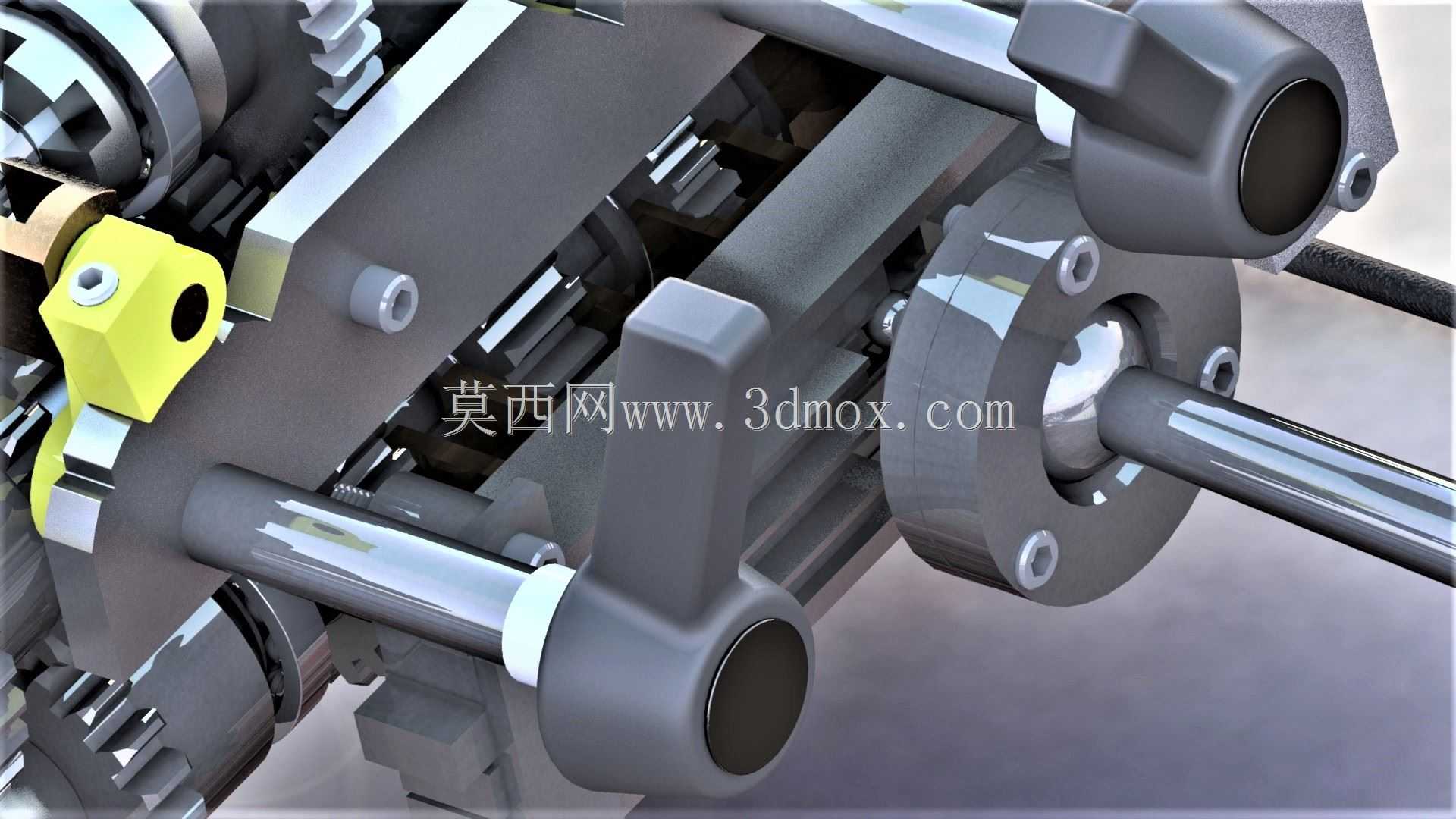

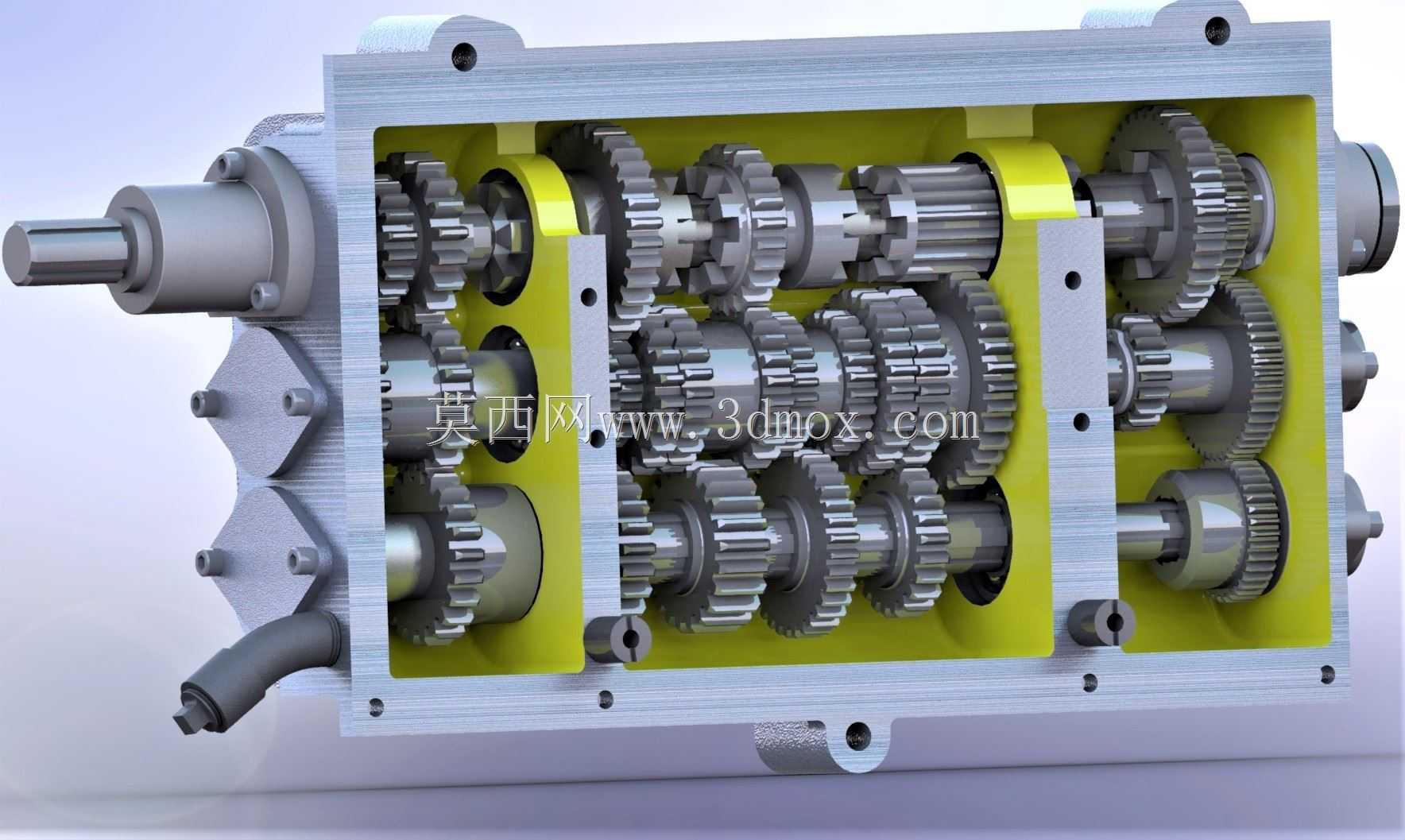

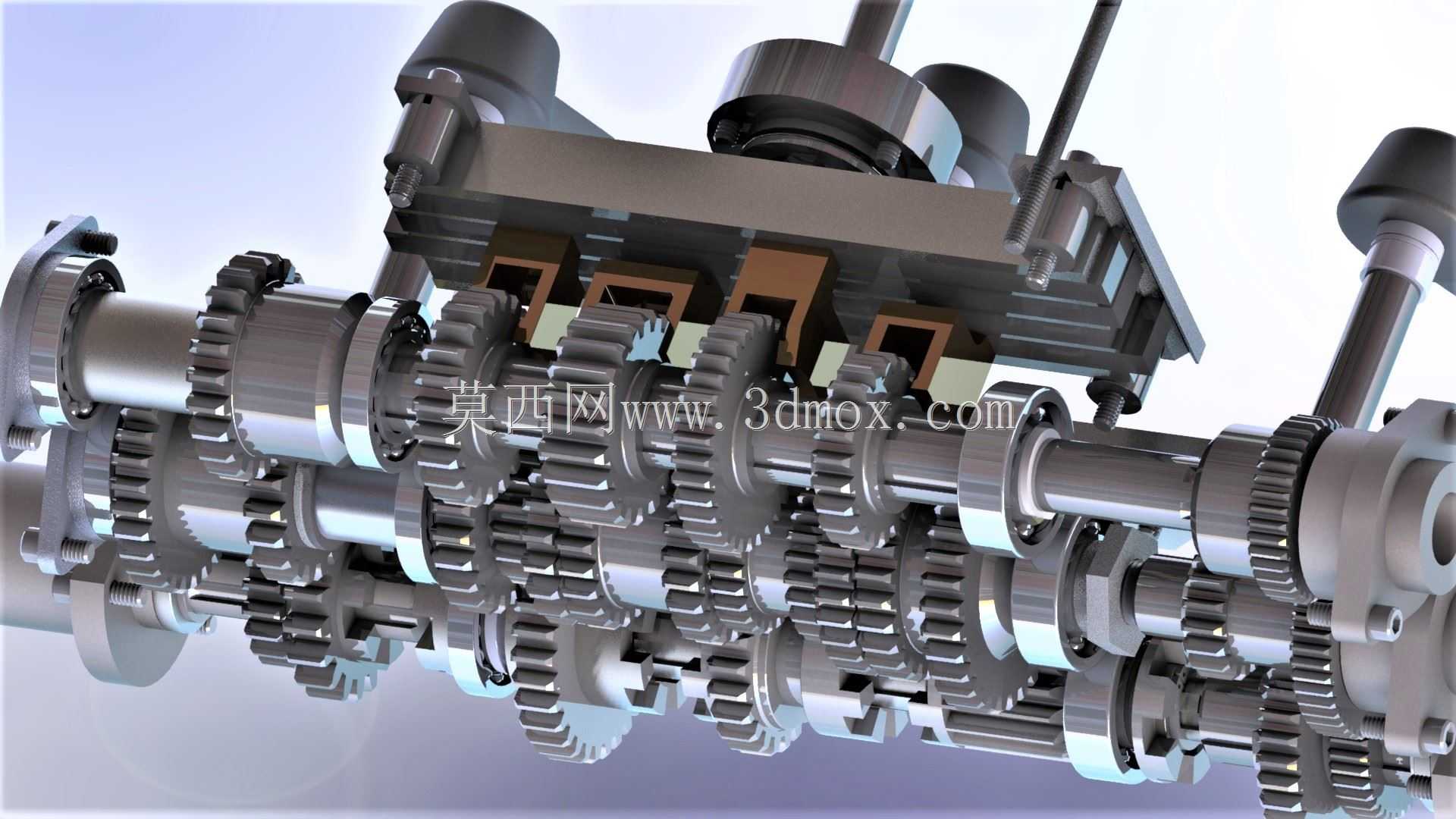

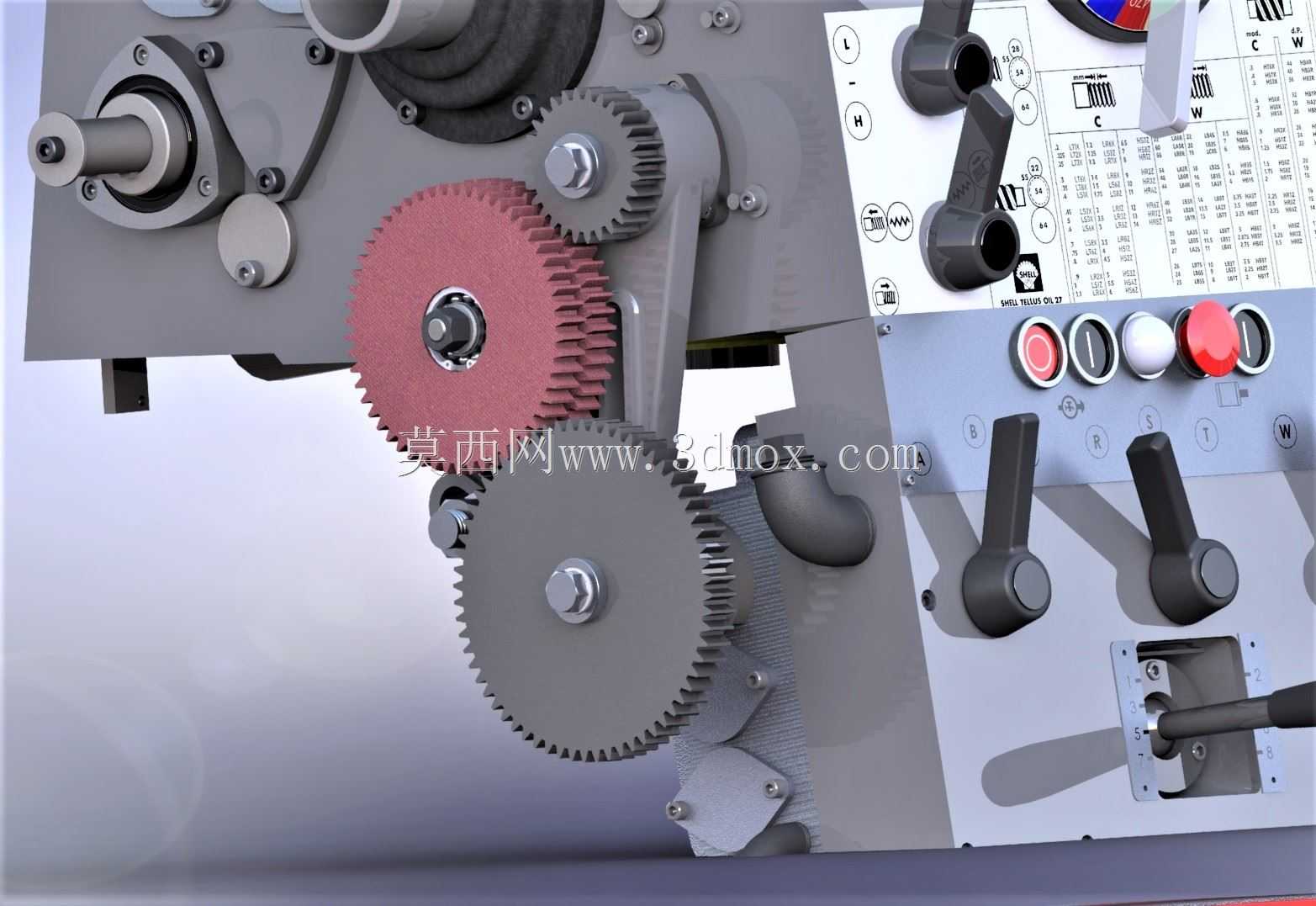

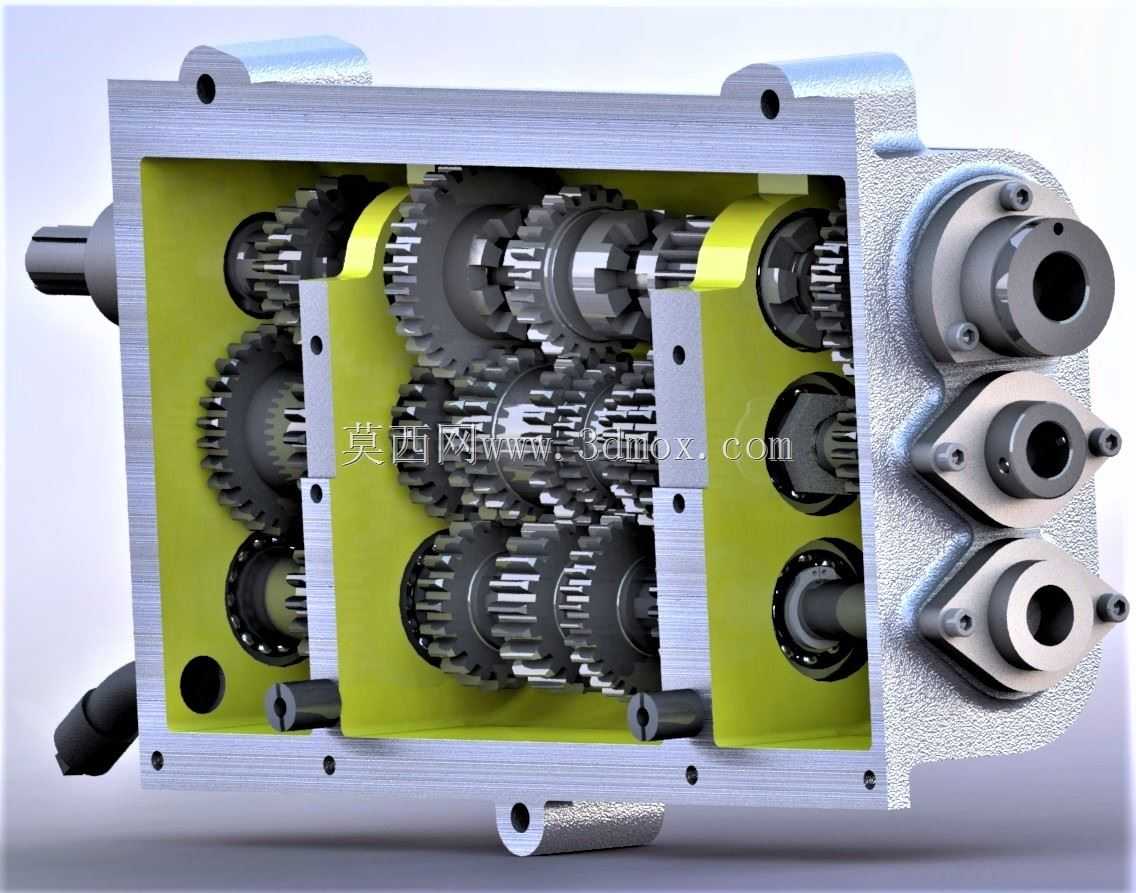

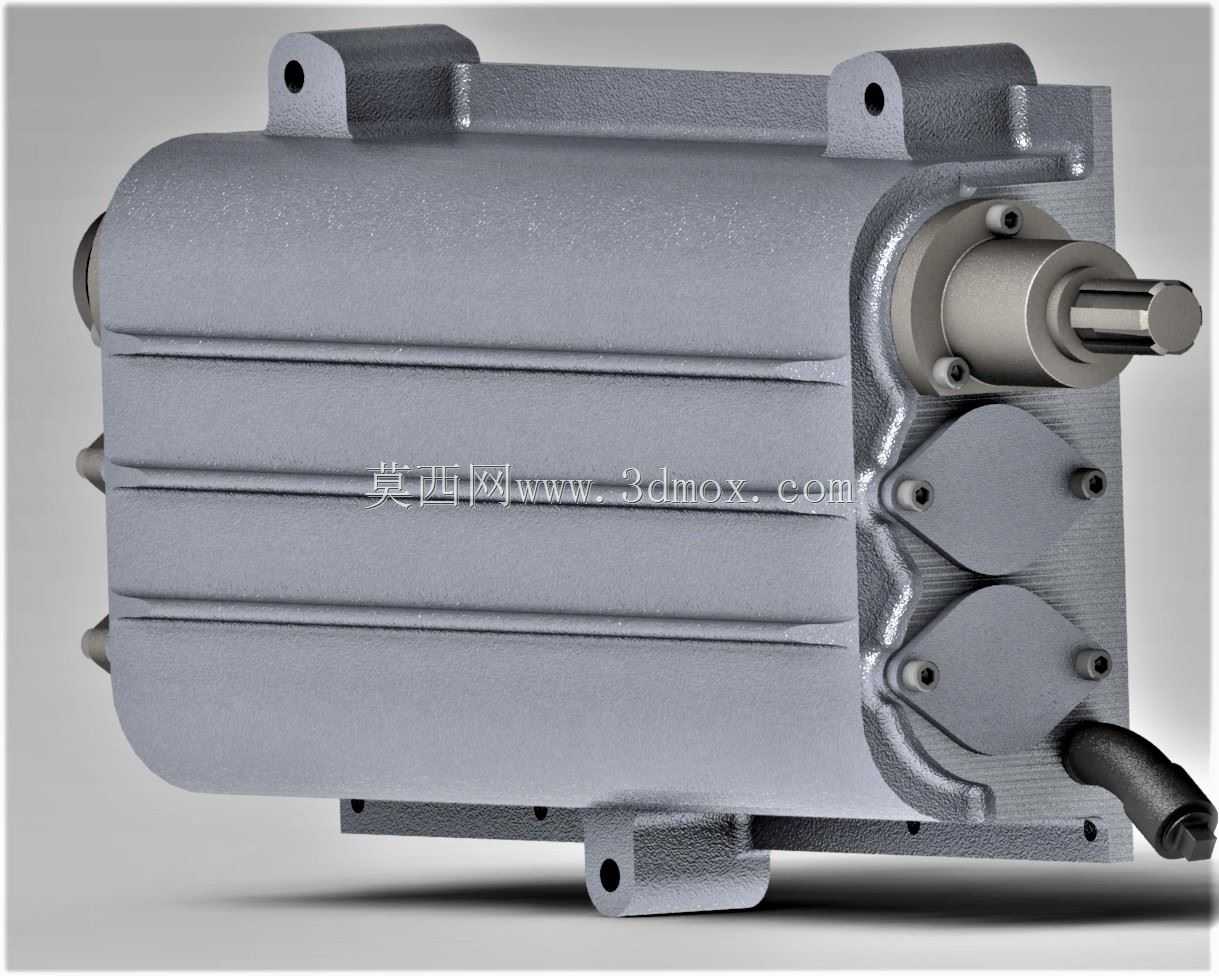

　　从结构设计来看，该齿轮箱采用剖分式箱体结构，箱体主体采用铝合金材质加工，在保证结构刚性的同时有效降低部件自重，箱体结合面经过精铣加工保证密封性能，避免内部润滑油渗漏。箱体内布置三对同轴滑移齿轮组，所有齿轮均采用渐开线圆柱直齿设计，齿部经过调质高频淬火处理，齿面硬度达到HRC45-50，兼顾传动强度与耐磨性能；滑移齿轮通过花键轴与操纵机构连接，扳动箱体外的换挡手柄即可带动滑移齿轮沿轴向移动，与不同齿数的固定齿轮啮合，实现不同传动比的切换。不同于常规进给箱的等齿数配对设计，该箱体中三对名义直径相同的配对齿轮实际齿数存在差异，这种非标准径节距的齿轮设计，是为了适配英制螺纹的特殊螺距转换需求，无需额外搭配交换齿轮即可覆盖常用英制螺纹的加工范围，同时兼顾公制螺纹的加工需求，仅在加工特殊规格英制螺纹时，才需要更换输出端的变速齿轮来调整最终传动比。

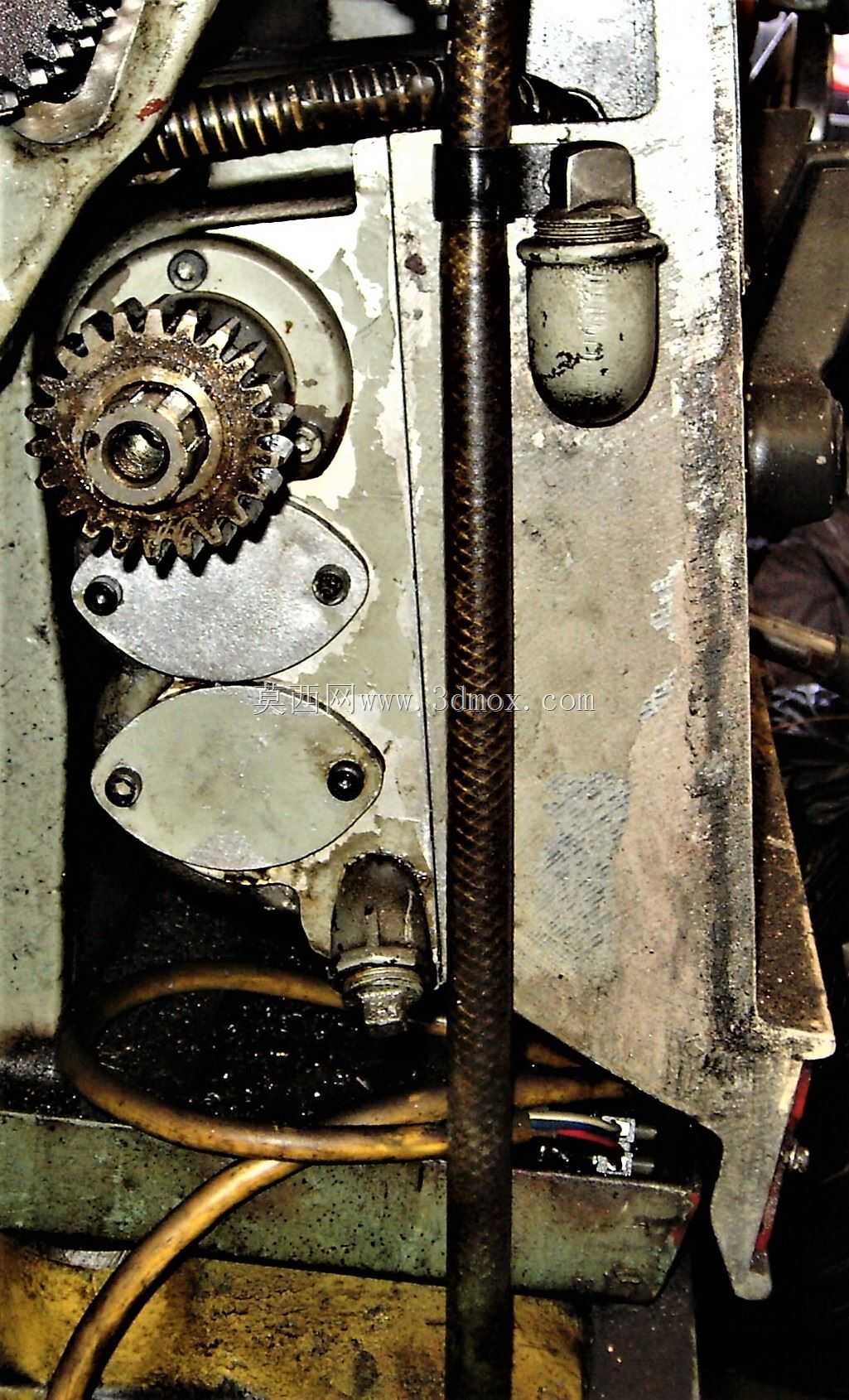

　　从安装边界来看，该齿轮箱的输入轴端通过联轴器与主轴箱的输出传动轴连接，输出轴端通过光杆、丝杆分别连接床鞍的进给机构与螺纹传动机构，箱体底部设置三个定位销孔与四个安装螺栓孔，可直接固定在车床床身靠近主轴箱的侧方安装面上，安装面的平面度公差要求控制在0.02mm以内，避免安装应力导致箱体变形、齿轮啮合间隙不均。箱体的轴向尺寸与径向安装尺寸完全匹配Colchester 2000系列车床的安装空间，无需对床身结构进行二次改造即可完成替换安装，输入轴与输出轴的中心高与原车床传动接口完全对齐，保证传动链的同轴度误差控制在允许范围内，避免运转过程中出现附加载荷、振动异响等问题。

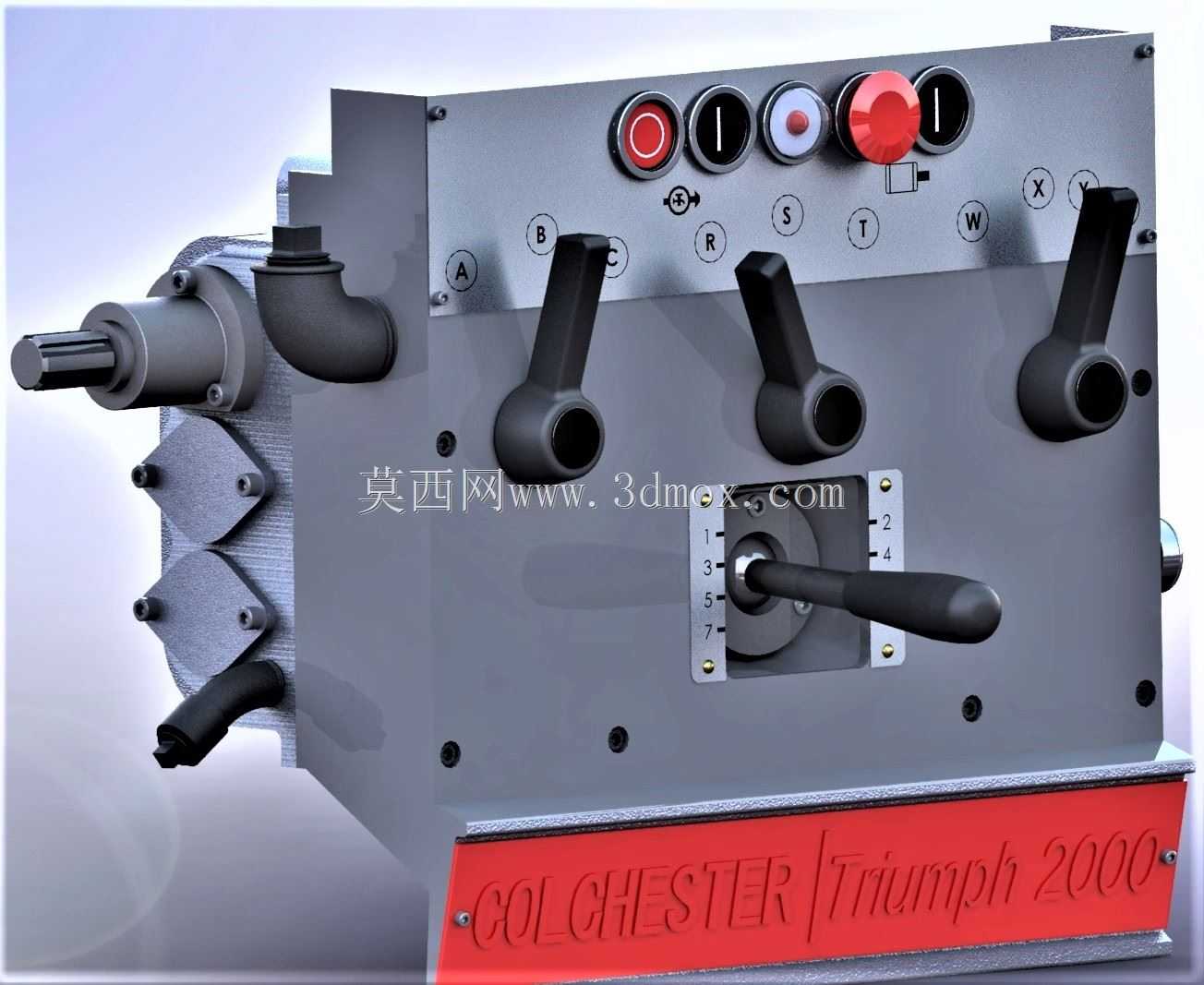

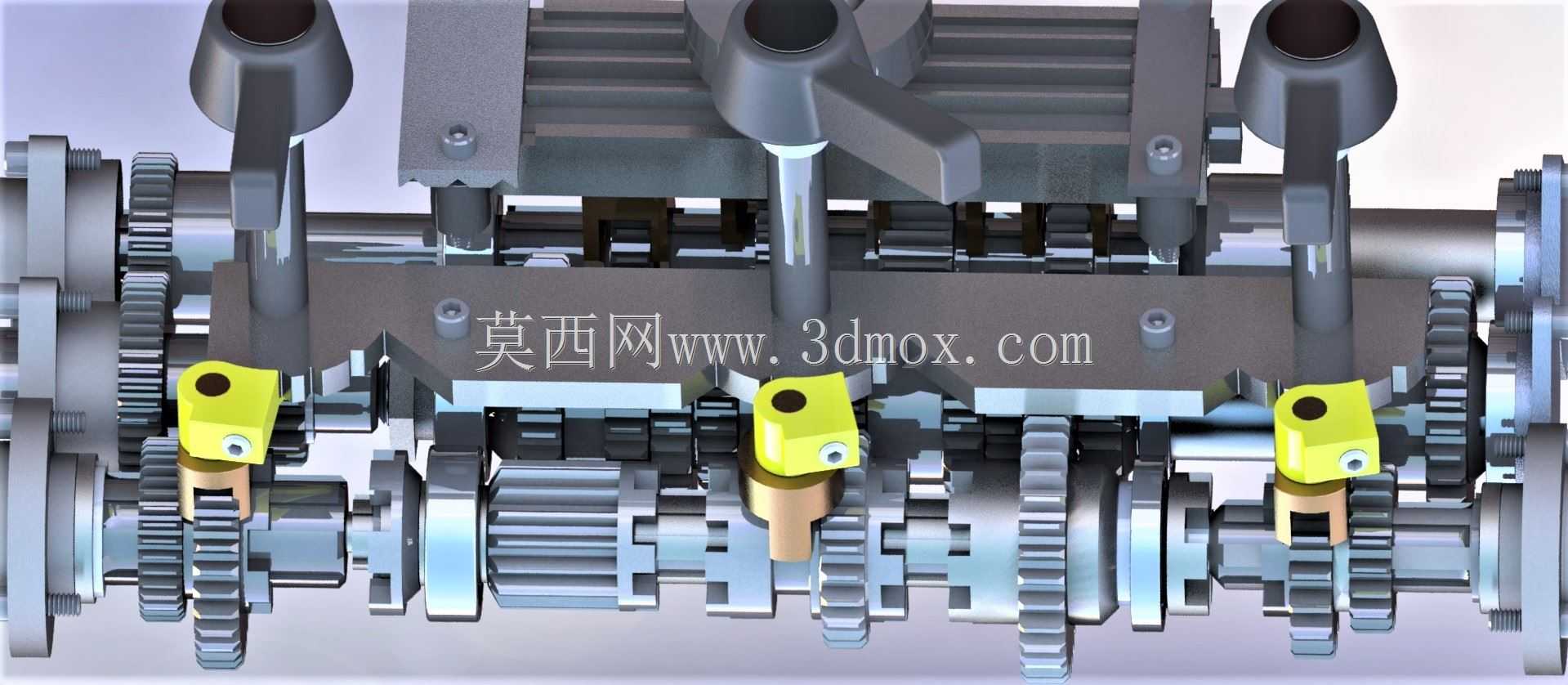

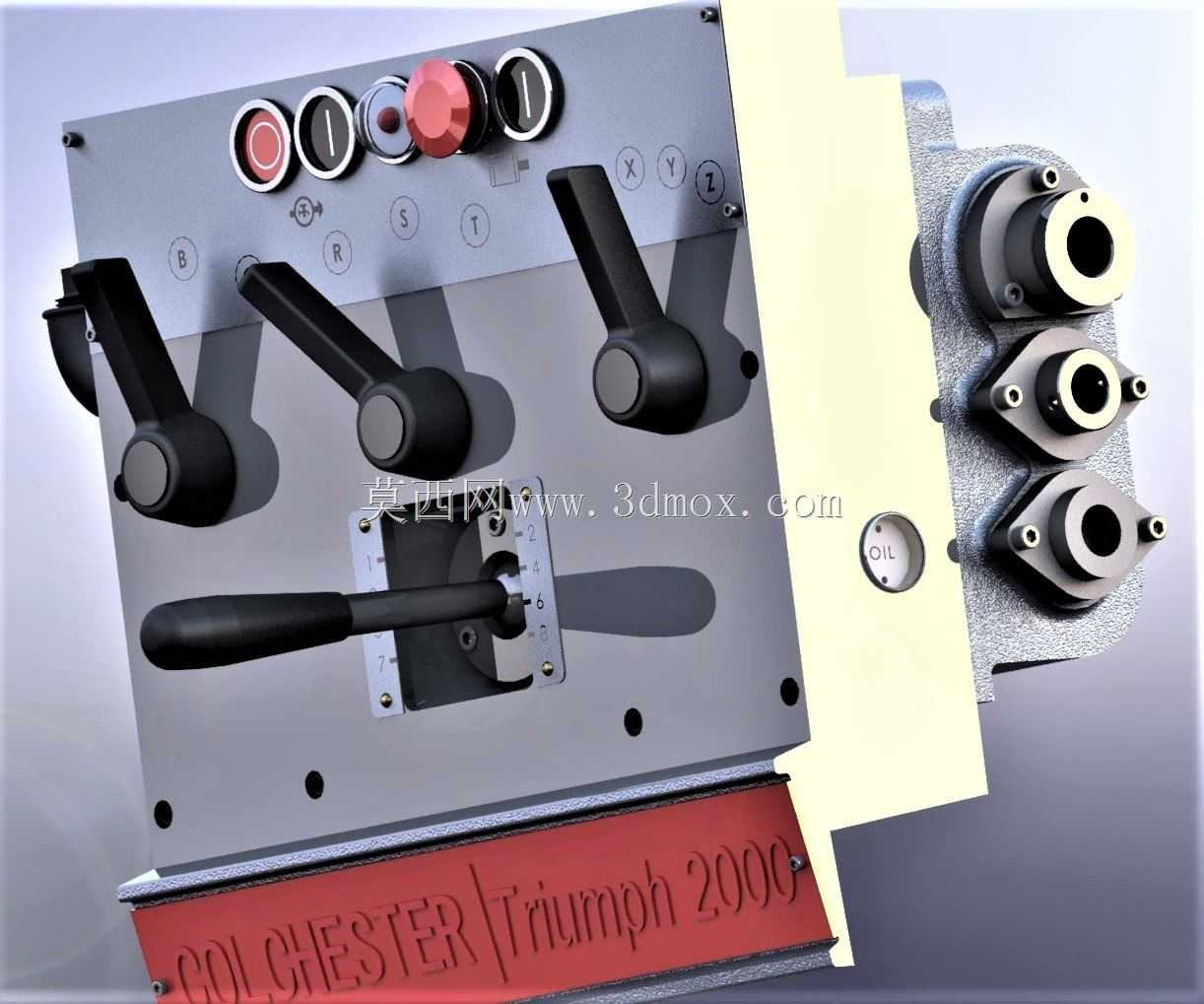

　　在实际使用过程中，该齿轮箱的换挡机构采用钢珠定位结构，每个档位都有明确的到位手感，避免加工过程中因切削振动导致齿轮脱挡；齿轮啮合侧隙控制在0.08-0.15mm之间，既可以补偿齿轮加工误差、热变形带来的间隙变化，又能保证正反转切换时的空程量满足螺纹加工的回程精度要求。箱体上部设置透明油标观察窗，可随时查看内部润滑油液位，下部设置放油螺塞，方便定期更换润滑油完成维护。箱体侧方的三个输出接口分别对应光杆进给、丝杆传动、快速移动机构的动力输出，各接口处均设置油封结构，防止润滑油沿轴向外溢，同时阻挡外部切削液、铁屑进入箱体内部磨损齿轮。

　　从传动逻辑来看，该齿轮箱的传动链经过优化设计，常用的公制螺纹档位、常用进给量档位均设置在换挡行程的中间位置，减少日常加工时的换挡操作行程，提升操作效率；齿轮的模数选择经过强度校核，在传递额定扭矩的情况下，齿根弯曲安全系数、齿面接触安全系数均满足普通车床重载切削的使用要求，即使在满负荷切削大螺距螺纹时，齿轮传动也不会出现断齿、过度磨损的问题。箱体内的齿轮轴均采用深沟球轴承支撑，轴承端盖设置调整垫片，可在长期使用出现轴承间隙后，通过增减垫片厚度调整轴承预紧力，保证轴系的运转刚性，避免齿轮啮合时出现偏载。
