利勃海尔LTM1650汽车吊吊装作业场景

　　本次呈现的全地面汽车起重机作业场景，还原了重型设备吊装就位的典型施工工况，覆盖石化厂区重型反应容器吊装、大型工业设备场内转运就位等核心应用场景。这类大吨位全地面起重机多用于千吨级以内重型载荷的吊装作业，可满足风电塔筒分片吊装、石化装置大型塔器就位、重型工业压机整机移位、桥梁预制构件架设等多场景施工需求，相较于传统履带吊，其具备公路行驶资质，转场无需额外运输车辆拆解转运，可快速完成不同作业点的工位切换，适配跨区域零散重型吊装任务。

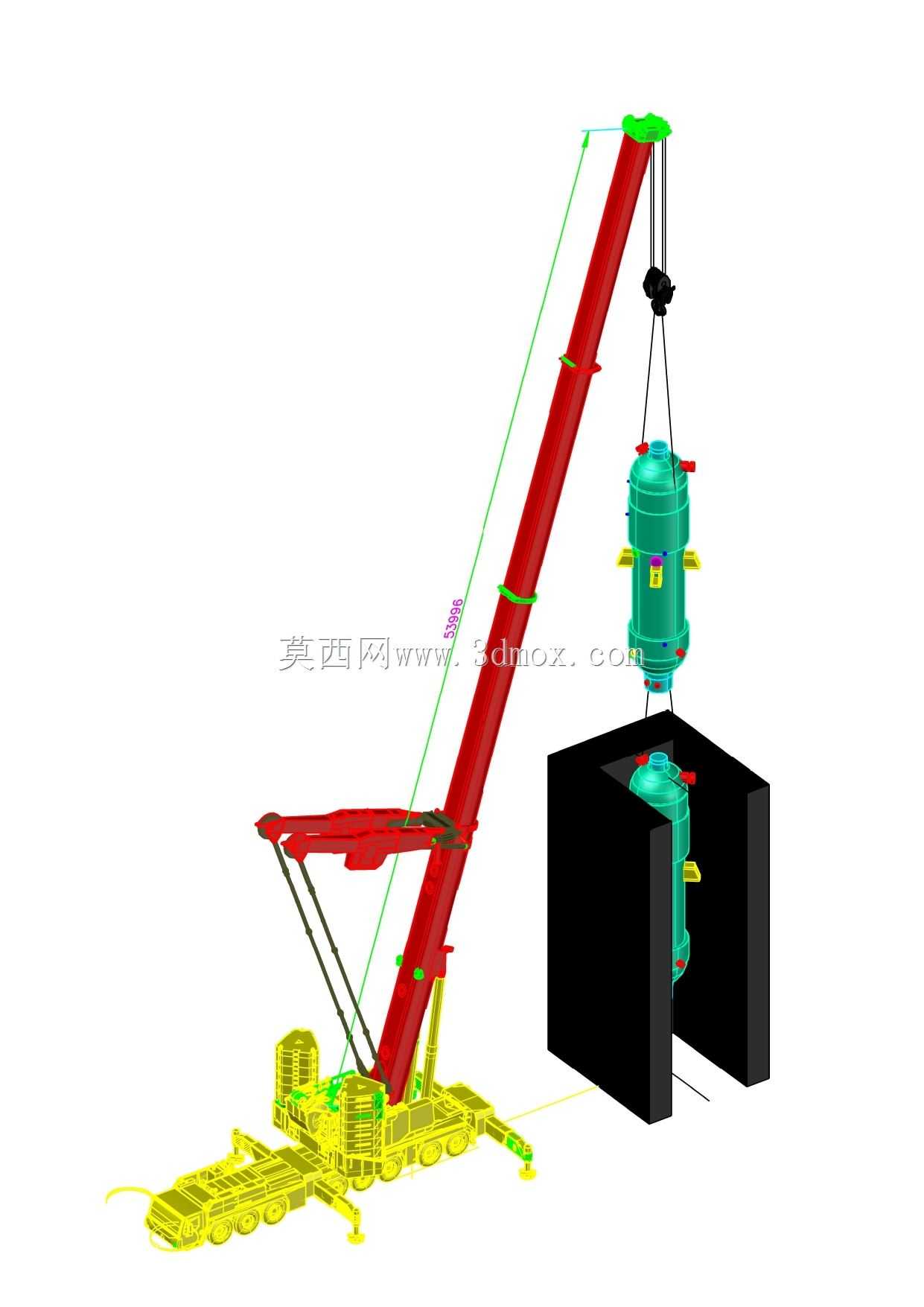

　　从模型呈现的结构来看，该起重机采用多桥重载底盘设计，支腿展开后形成跨距足够的稳定支撑面，可抵消大臂全伸作业时的倾覆力矩，支腿盘采用大接触面积设计，可在硬化施工场地分散接地比压，避免作业过程中出现场地沉陷风险。主起重臂采用多节伸缩箱型臂结构，臂架截面为优化后的多边形高强钢焊接结构，可在减轻臂架自重的同时提升截面抗弯抗扭性能，臂架侧面设置的变幅钢丝绳组可实时调整臂架仰角，配合臂头的滑轮组与吊钩组件，实现不同幅度下的额定载荷起升。模型中还原的吊装载荷为立式承压容器类设备，这类设备多为石化、化工领域的反应釜、换热器或储罐类部件，吊装时采用设备顶部双吊点垂直起吊方式，可避免设备起吊过程中出现倾斜、摆动，保证设备就位时的垂直度要求，待吊设备旁的基坑结构为设备最终安装位，还原了吊装作业中“垂直起吊-回转对位-缓慢落位”的完整作业流程。

　　设计层面，该模型严格按照实车结构比例搭建，底盘部分还原了多桥转向、悬架系统、走台板、操作室等细节结构，转台部分还原了卷扬机构、变幅油缸支座、配重安装位等核心受力部件，臂架部分还原了伸缩臂滑块、臂头滑轮组、过卷保护装置等细节，吊装的容器设备还原了接管法兰、支座、吊耳等结构细节，安装基坑还原了设备基础的预留空间、地脚螺栓预留位等现场实际结构。从安装边界来看，该作业场景下支腿展开的横向跨距需满足基坑边缘的安全距离要求，支腿盘距离基坑边坡的距离不小于1.5倍基坑深度，避免边坡载荷过大引发坍塌风险；臂架全伸作业时，臂架与周边构筑物、架空管线的安全距离需满足施工规范要求，预留足够的安全操作余量；吊装容器落位时，吊钩的垂直投影需与设备基础中心重合，对位偏差控制在施工允许范围内，保证设备就位后可顺利完成地脚螺栓的穿装固定。

　　在实际施工应用中，这类大吨位全地面起重机的选型需结合作业半径、额定起重量、臂架长度三个核心参数匹配，模型还原的作业工况为中等幅度下的重型设备吊装，此时臂架仰角处于最优受力区间，可最大化发挥设备的起重性能；作业前需完成支腿垫设、水平度校准、臂架空载试运转等准备工作，确认各机构运行正常后方可开展正式吊装；吊装过程中需平稳操作起升、回转、变幅机构，避免载荷出现大幅摆动，就位时需配合施工人员完成微调，保证设备精准落位。模型中呈现的黄色线框结构为设备的作业覆盖范围示意，可直观展示该工位下起重机的有效作业区域，为施工场地布置、吊装方案编制提供直观的三维参考，帮助施工人员提前预判作业过程中的干涉风险，优化吊装作业路径。
