KY-040旋转编码器带旋钮及安装底座结构

　　在小型电控设备、人机交互面板的选型与结构设计环节，增量式旋转编码器是实现参数调节、菜单切换、数值输入的核心交互部件，KY-040作为市面流通量极大的通用型编码模块，常被用于开源硬件项目、小型工控面板、音频调节设备、教学实验装置的交互输入场景，其结构复刻需要兼顾实际安装的适配性、旋钮操作的手感还原、引脚排布的准确性，才能满足结构设计阶段的装配干涉校验、面板开孔匹配、布线空间预留的实际需求。

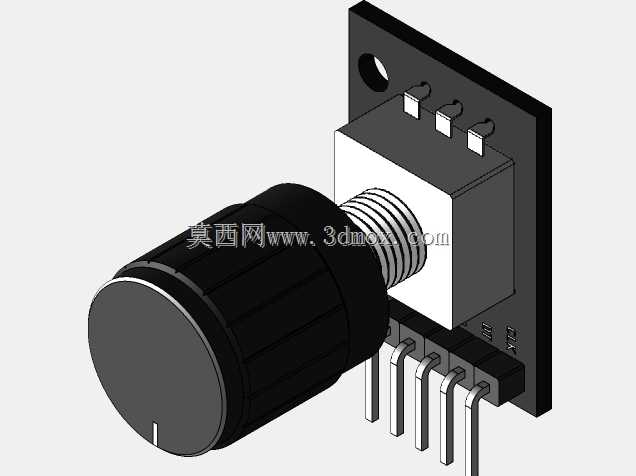

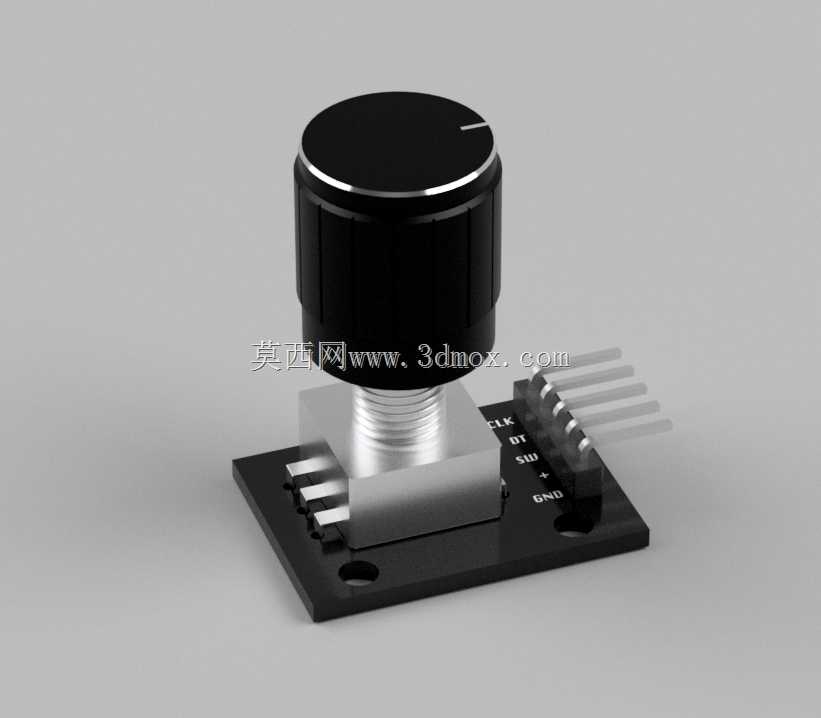

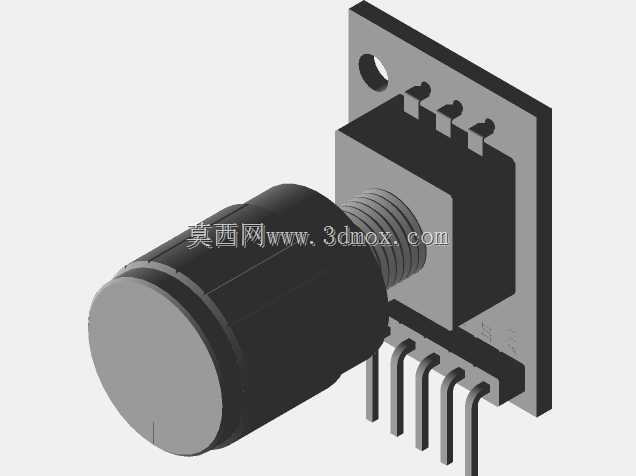

　　这款编码器的核心结构分为三个部分：顶部的防滑操作旋钮、中部的螺纹固定轴身、底部的PCB载板与引脚排针。旋钮部分采用直纹滚花的圆柱造型，顶部做平面倒角处理，预留了指示刻度线的定位槽，滚花的齿距与深度按照市面通用件的实际尺寸还原，保证建模后渲染效果与实物一致，旋钮与轴身的配合采用过盈插接结构，内部的D型轴孔完全匹配编码器输出轴的截面形状，避免装配后出现旋钮空转的问题。中部的固定轴身采用M7×0.75的细牙螺纹设计，螺纹有效长度约6.65mm，这个尺寸是面板安装的核心边界参数，设计面板开孔时需要预留φ7.2mm的穿过孔，配合配套的六角螺母与防滑垫片即可完成编码器主体在面板上的固定，轴肩位置的台阶高度刚好适配1-2mm厚度的常用面板板材，不管是亚克力面板、钣金面板还是3D打印的塑料面板，都能实现无松动的固定效果。

　　底部的PCB载板是编码器的电路承载部分，建模时仅还原了板体外形、固定孔位、排针引脚与外围元件的外形轮廓，没有复刻板上的走线与丝印细节，因为结构设计阶段仅需要确认板体的外形尺寸、安装孔位置、引脚伸出长度即可满足装配校验需求，不需要还原电路细节。PCB板采用方形切角设计，对角位置预留了φ2mm的安装固定孔，可通过M2螺丝将模块直接固定在设备内部的安装柱上，也可以仅依靠轴身的螺纹固定在面板上，两种安装方式的空间边界都在建模时做了预留，排针采用标准2.54mm间距的直插排针，共引出5个引脚，分别对应电源、地、旋转脉冲A相、旋转脉冲B相、按键开关信号，引脚的伸出长度按照常规直插件的尺寸还原，方便设计时预留接插件的插拔空间，避免与周边结构件出现干涉。

　　从实际使用场景来看，这款编码器每旋转一圈会输出20个脉冲信号，配合自带的按压按键功能，可以实现短按确认、长按复位、左右旋转调节数值的交互逻辑，相比传统的电位器，它没有旋转角度限制，可以实现多圈连续调节，调节精度更高，寿命更长，非常适合需要连续调节参数的设备使用。建模过程中重点校验了几个容易出问题的装配尺寸：旋钮旋转时的最大外圆边界，避免旋钮与面板上的其他控件出现刮碰；螺纹轴身的有效长度，避免面板过厚导致螺母无法锁紧；排针引脚的位置偏差，保证与标准接插件的适配性；PCB板下方的预留空间，避免板底的焊点与设备内部的金属结构接触造成短路。

　　在做设备结构布局时，这款编码器的周边需要预留至少10mm的操作空间，方便用户用手指旋转旋钮时不会碰到周边的其他按键或接口，旋钮的突出面板高度控制在12mm左右，既不会因为突出过高容易被误碰，也不会因为突出过矮导致操作时打滑。轴身的螺纹部分在装配时需要注意，不要将螺母拧得过紧，避免塑料材质的编码器本体出现开裂，建模时还原了轴身根部的加强台阶，就是为了提示设计人员在做安装结构时给这个台阶预留避让空间，不要让面板直接压在台阶上导致应力集中。

　　对于三维建模从业者来说，复刻这类通用电子元器件的模型，核心不是追求极致的细节还原，而是要保证所有安装相关的尺寸1:1准确，因为这类模型的核心用途是装配到整体设备模型中做干涉检查、布局验证、效果渲染，如果安装尺寸出现偏差，后续开模或者打样时就会出现装不上的问题。这款模型在建模时所有配合尺寸都参考了实物的实测数据，螺纹采用装饰性建模处理，既保证了视觉效果的真实性，又不会因为实体螺纹导致文件过大影响装配效率，PCB板上的元件都采用简化外形处理，保留了元件的高度与占位尺寸，方便做空间干涉校验，去掉了对结构设计没有帮助的微小细节，比如元件上的丝印、板上的微小走线、焊点的不规则形状等，在保证实用性的前提下尽可能优化了模型的文件大小。
