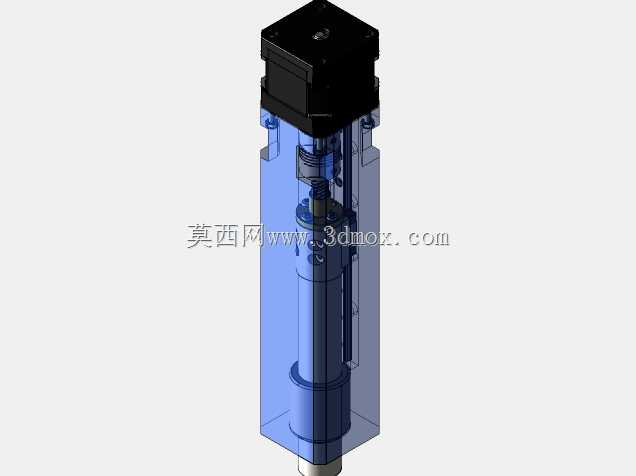

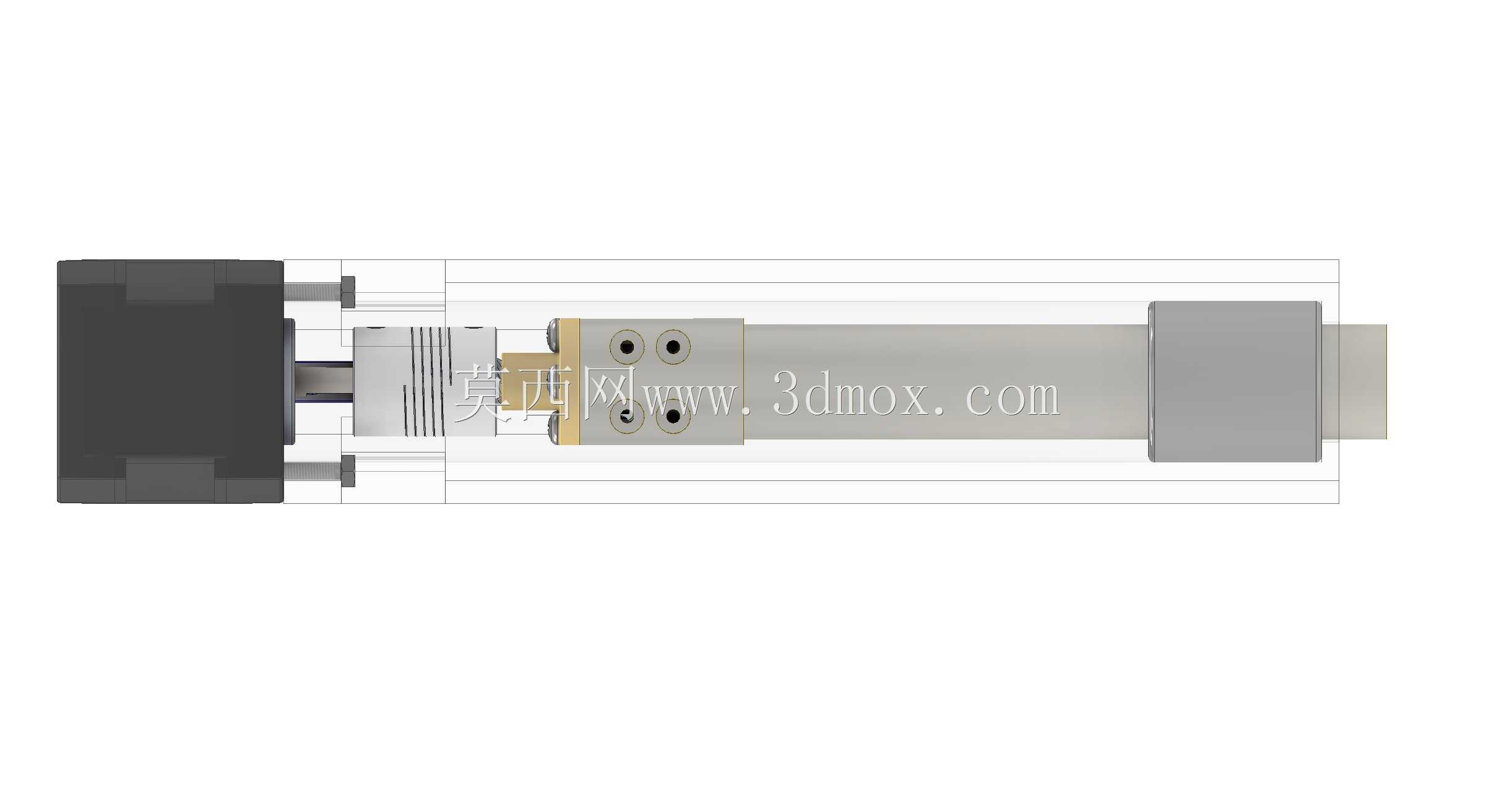

Nema17电机配T8螺杆MGN7C线性执行机构

　　这套线性执行机构的核心传动逻辑，是将Nema17步进电机的旋转运动，通过螺距2mm的T8螺纹副转化为直线往复运动，搭配MGN7C系列微型直线导轨承担侧向负载与运动导向，整套结构在设计之初就针对桌面级3D打印设备的安装空间做了适配优化，同时也能覆盖小型自动化工位的短行程直线推拉需求。

　　从实际应用场景来看，这类小规格线性执行单元最常出现在桌面级FDM3D打印机的Z轴升降结构里，也可用于小型点胶设备的针头进给、实验室小型取样装置的工位切换、桌面级分拣机械的推料动作，甚至是小型DIY数控雕刻机的短行程轴传动，核心适配的是负载不超过5kg、直线运动速度在100mm/s以内、重复定位精度要求在0.1mm级别的轻载直线传动场景，相比传统的同步带传动结构，螺纹副传动的反向间隙更小，低速运动时不会出现同步带的蠕变问题，传动刚性更适合承担垂直方向的负载，不会因为断电出现溜轴下坠的情况。

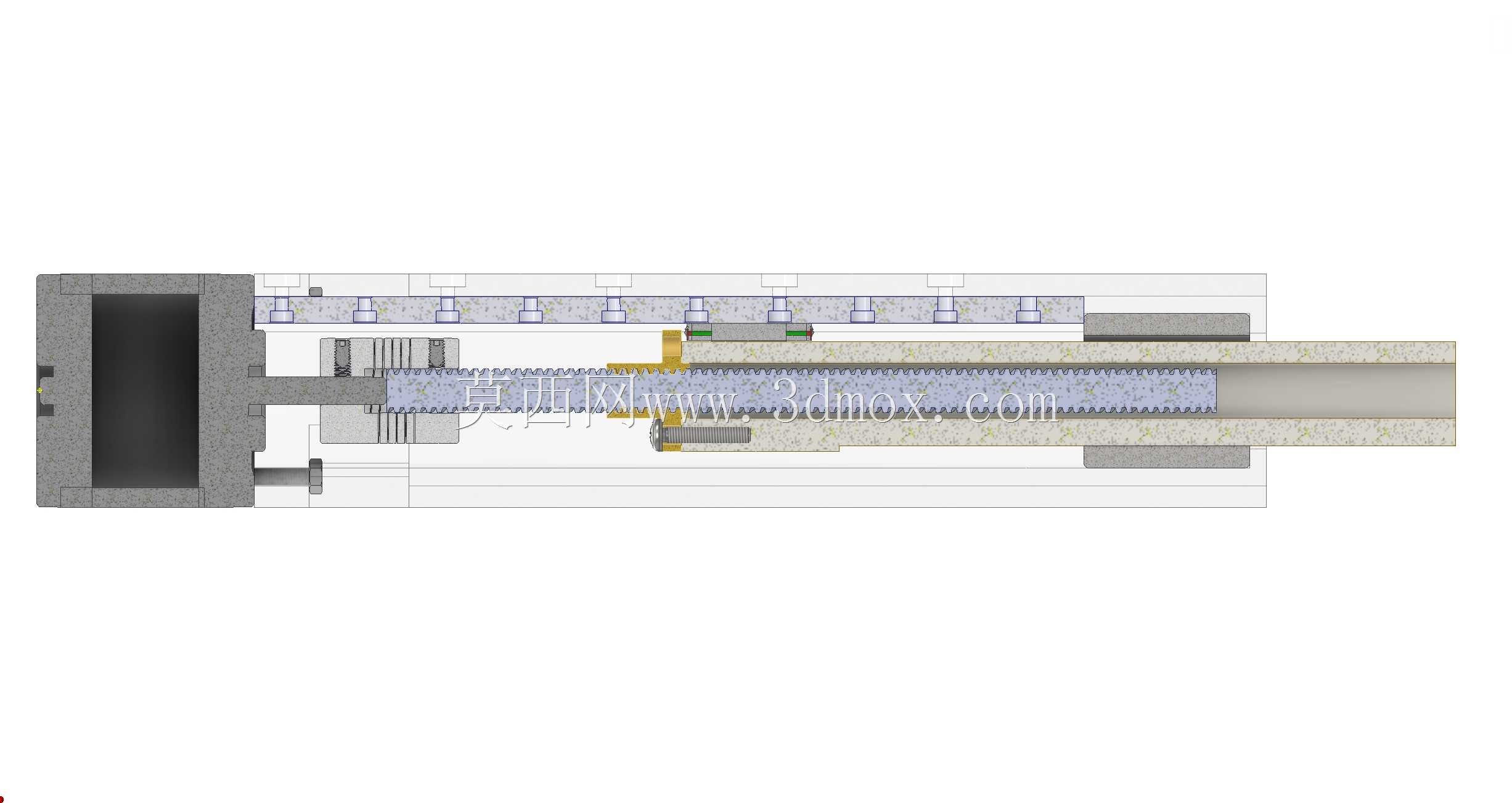

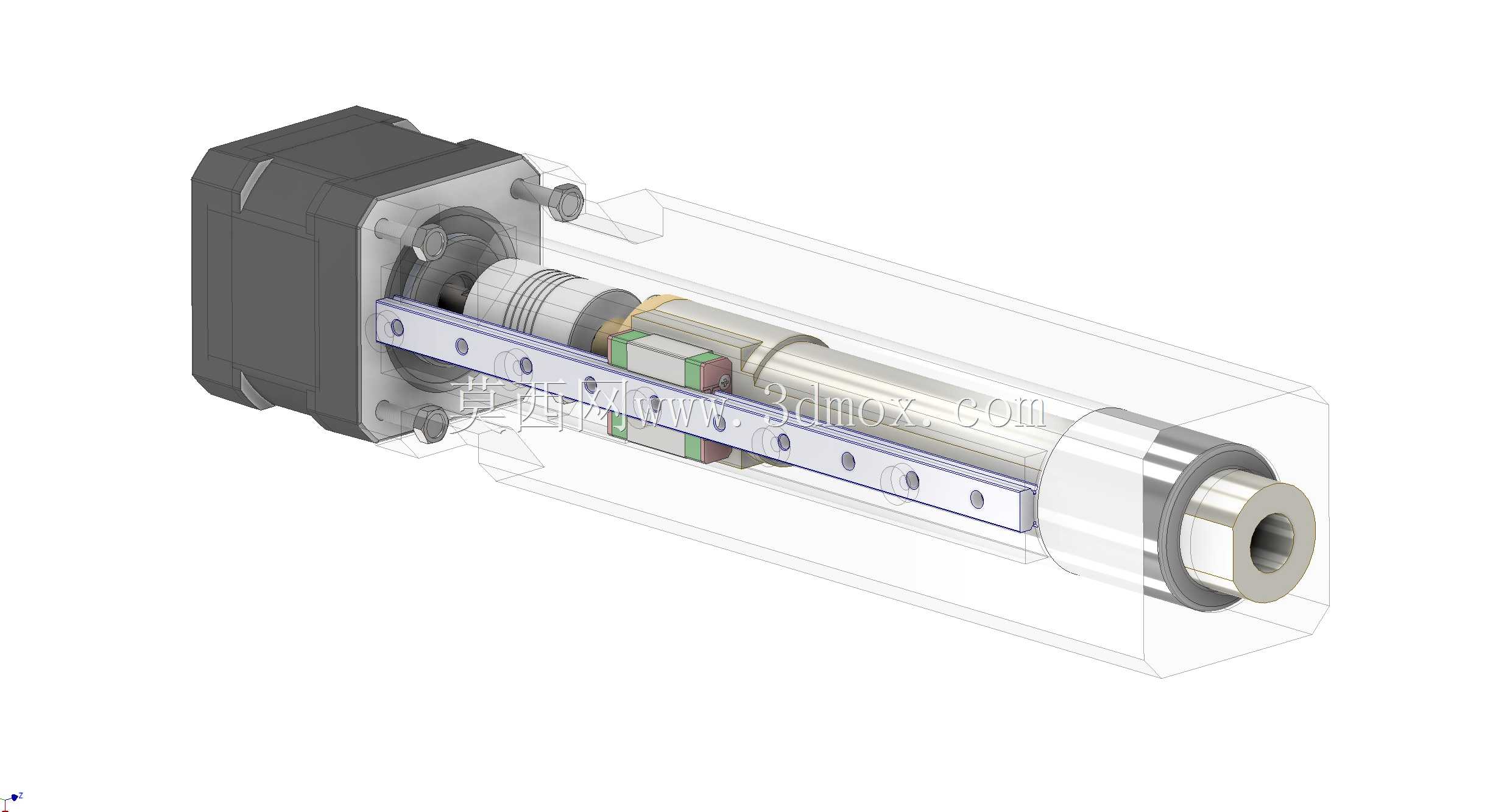

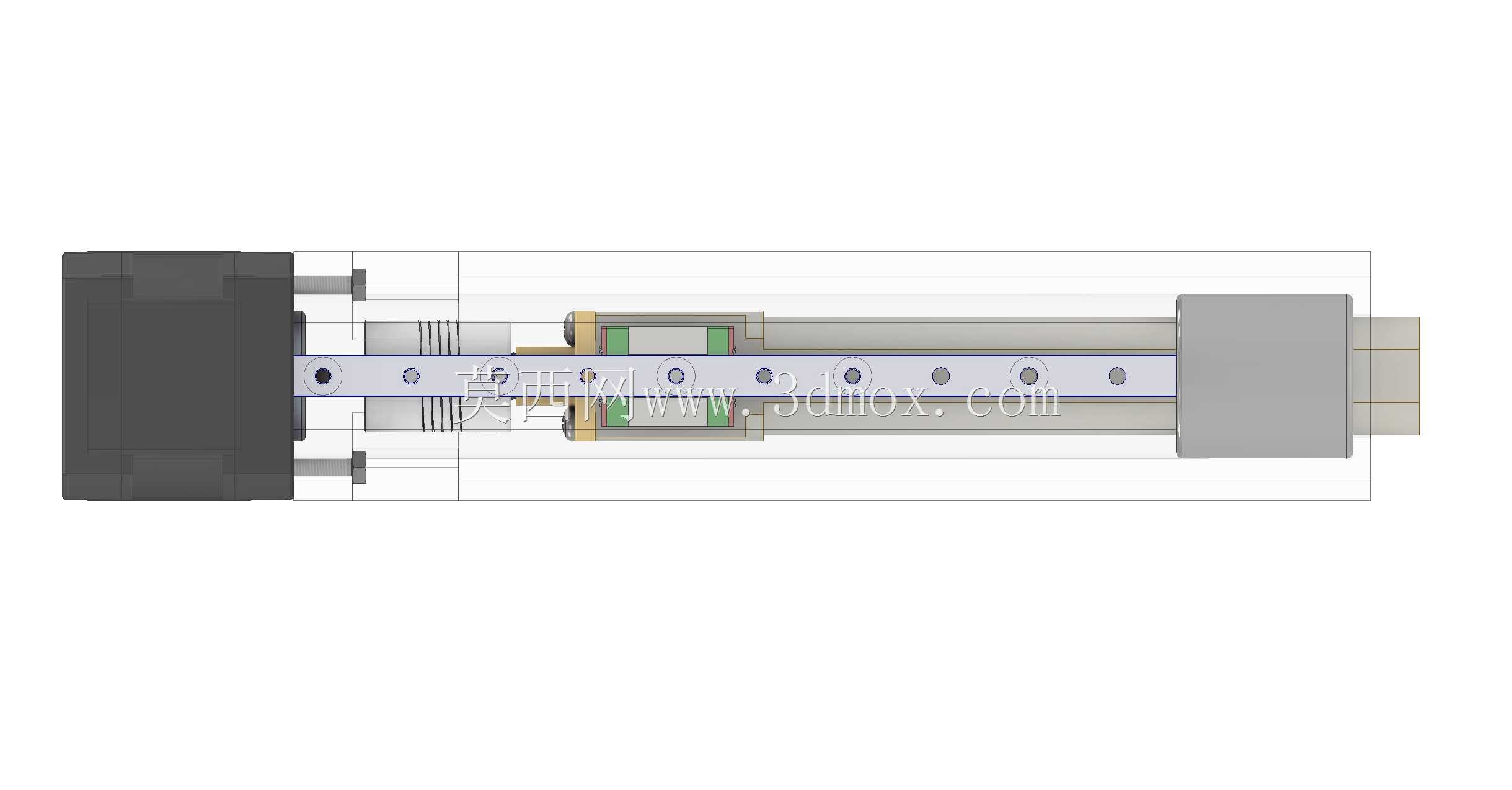

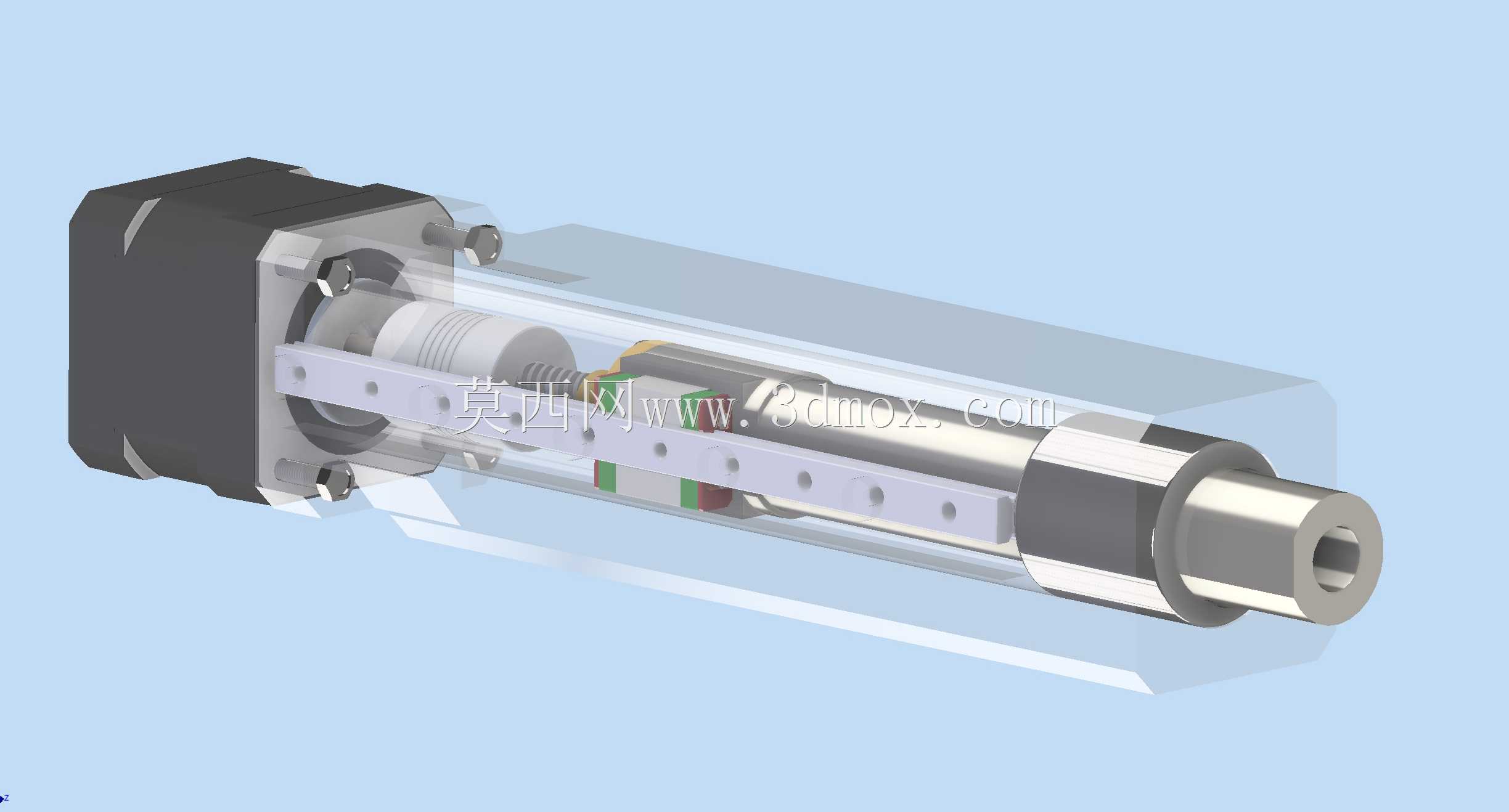

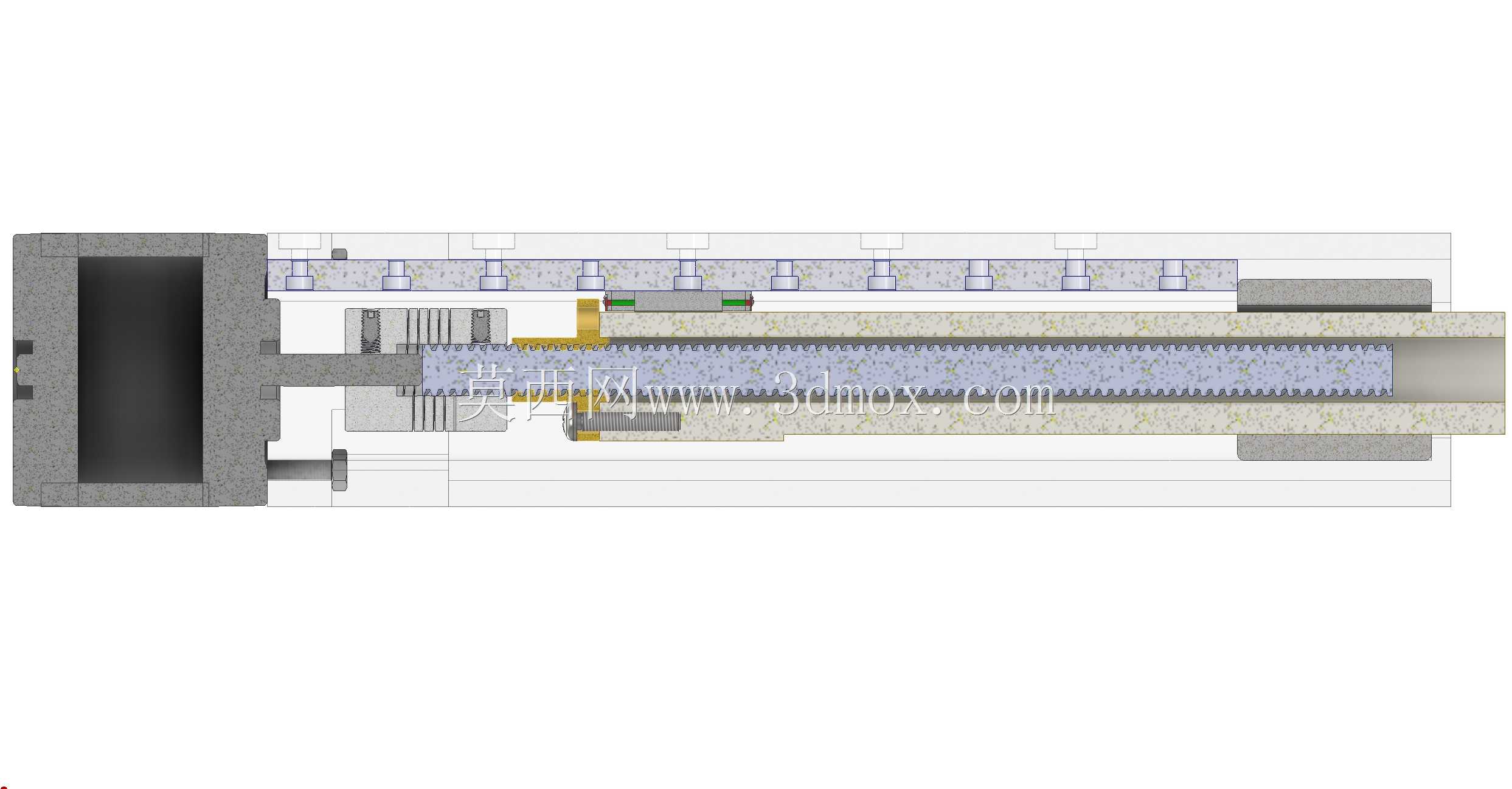

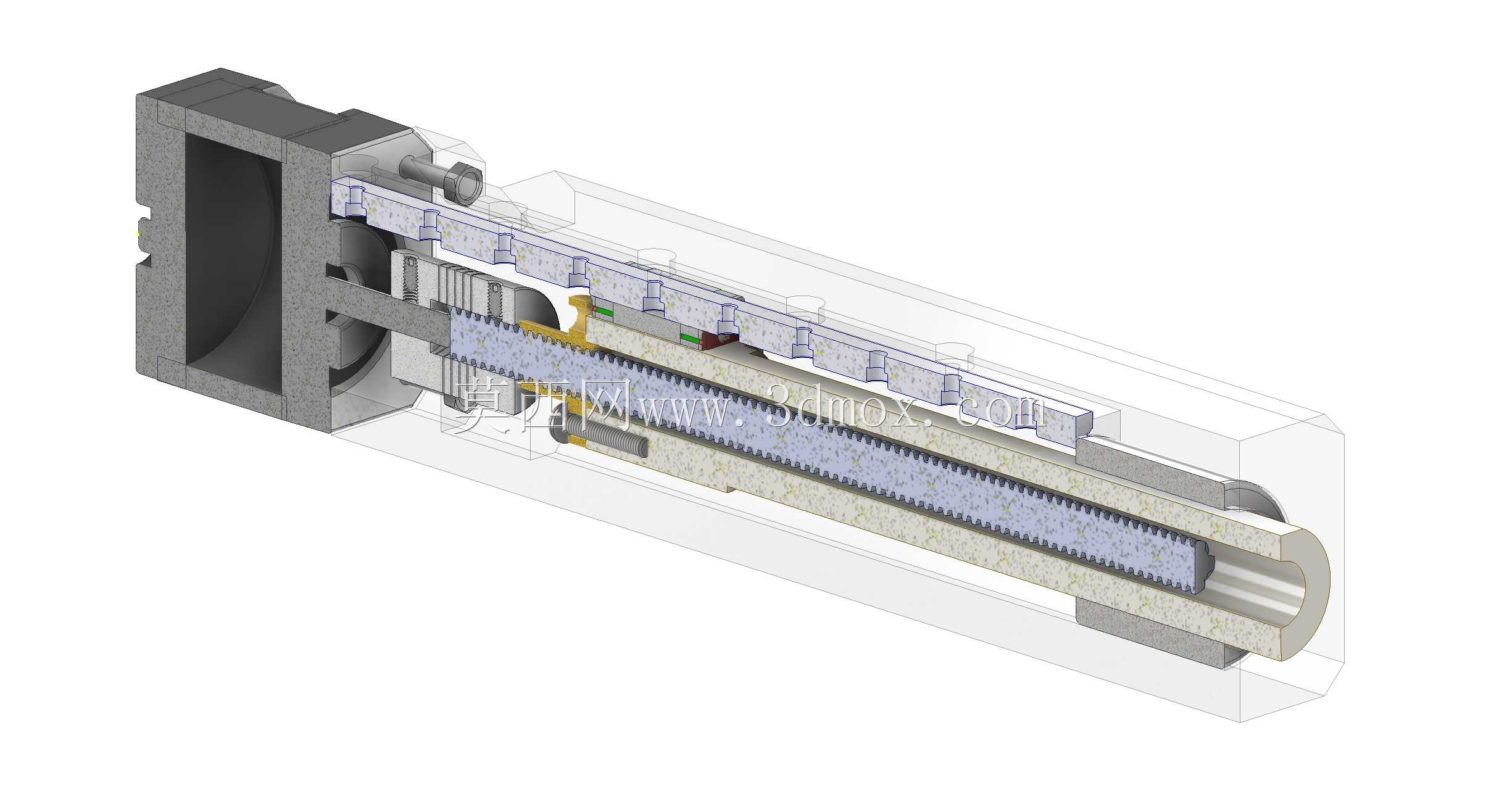

　　在功能特性设计上，整套结构做了集成化的布局处理，电机端直接通过法兰与螺杆支撑座集成，省去了额外的电机转接板，T8螺母直接固定在滑动台的安装面上，滑动台同时与MGN7C导轨的滑块刚性连接，整套传动链的同轴度在装配时通过一体加工的安装基准面保证，不需要后期反复调整螺杆与导轨的平行度，降低了装配调试的难度。螺杆的两端采用了径向支撑结构，尾端做了轴向限位，避免螺杆高速转动时出现轴向窜动，T8螺母选用的是自润滑POM材质的消间隙螺母，能够抵消螺纹副长期磨损产生的反向间隙，长期运行不需要频繁调整预紧。MGN7C导轨属于微型宽幅直线导轨，滑块的额定动负载能够覆盖轻载场景的侧向弯矩，即使滑动台单侧挂载小负载，也不会出现卡滞或者导轨过度磨损的问题。

　　设计思路上，这套结构优先考虑了易加工与易装配的需求，所有结构件的壁厚都控制在2mm以上，没有过于复杂的曲面或者薄壁结构，不管是采用FDM3D打印制作结构件，还是采用铝合金铣削加工，都能轻松实现，不需要特殊的加工工艺。电机安装位的孔位完全遵循Nema17标准电机的安装尺寸，孔距31mm，输出轴直径5mm，能够直接适配市面上绝大多数的42系列步进电机，不需要额外做转接。导轨的安装槽做了定位台阶，装配时只需要将MGN7C导轨靠紧台阶面锁紧螺丝即可，不需要打表调整平行度，螺杆的支撑座内孔与电机安装法兰的同轴度公差控制在0.05mm以内，装配时螺杆直接插入支撑轴承内圈即可，不需要反复调整同轴度来避免螺杆转动时出现的憋劲问题。

　　从安装边界与外形尺寸来看，整套执行机构的横向总宽度与Nema17电机的宽度一致，不会额外占用侧向安装空间，适配的T8螺杆长度为150mm，对应的有效直线行程为110mm，能够覆盖绝大多数桌面级设备的短行程需求。滑动台的安装面预留了4个M3的螺纹安装孔，孔位间距为20mm，能够直接固定小型负载夹具、作业执行端等部件，整套机构的底部预留了贯通的安装槽，可以通过T型螺母直接固定在2020系列铝型材上，也可以通过螺丝直接固定在设备的安装平板上，安装方式灵活。需要注意的是，这套结构的设计负载上限为水平安装时5kg，垂直安装时3kg，超过负载范围会加剧螺纹副与导轨的磨损，降低使用寿命，运行时建议给T8螺杆定期涂抹少量润滑脂，能够有效降低运行噪音，延长传动部件的使用寿命。整套结构没有冗余的设计部件，所有零件都承担对应的功能，没有多余的装饰性结构，整体重量轻，运动惯量小，非常适合对安装空间、设备重量有严格要求的小型自动化设备与DIY项目使用。
