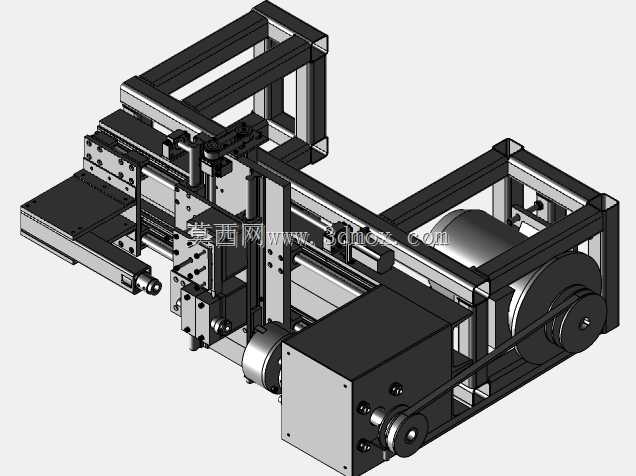

DIY小型数控车床整体结构三维设计

　　这款DIY数控车床的结构设计，核心面向小批量精密零件加工、教学实训以及个人工坊的小件切削场景，区别于工业级重型车床的大占地、高刚性冗余设计，整体框架采用型材拼接式结构，在保证基础切削刚性的前提下，大幅压缩了设备的整体安装边界，横向进给行程覆盖小型轴类、盘类零件的常规加工范围，纵向走刀行程可满足常见短轴类零件的全长切削需求，安装时仅需预留常规工作台面的操作空间即可完成部署，无需额外浇筑设备基础。从功能布局来看，主轴单元采用后置电机带轮传动的结构设计，通过带传动的缓冲特性降低切削振动向电机端的传递，主轴夹持端可适配常规卡盘规格，能够完成棒料装夹、端面车削、外圆车削、锥面加工以及简易螺纹切削等常规车床工序，进给系统采用双导轨导向的布局，

　　横向拖板与纵向拖板的滑动面均做了贴合面限位设计，避免走刀过程中出现窜动影响加工精度，刀架位置预留了多刀位安装空间，可根据加工需求更换不同类型的车削刀具，无需频繁拆装刀座即可完成多工序加工切换。设计过程中优先考虑了DIY场景下的加工装配可行性，床身主体的框架结构采用标准型材拼接，多数连接位置采用螺栓紧固而非整体焊接，既降低了单件加工的精度要求，也方便后期根据使用需求对行程、刚性进行调整升级，传动部分的带轮张紧结构做了可调式设计，可通过调整电机安装座的位置实现传动带张紧度的调节，无需额外设计张紧轮结构，简化了整体装配流程。进给传动的丝杠安装位预留了间隙调整空间，长期使用出现传动间隙后可通过锁紧螺母调整预紧力，恢复进给精度，

　　无需整体更换传动组件。从安装边界来看，设备整体宽度控制在常规工作台可容纳的尺寸范围内，操作侧预留了足够的刀具调整、工件装夹的操作空间，后侧电机位置预留了散热间隙，避免长时间运转时电机热量堆积影响周边组件，拖板的行程限位做了硬限位结构，防止进给超程导致的传动组件碰撞损坏，主轴端的卡盘旋转范围做了安全间隙预留，加工时工件旋转不会与床身、拖板产生干涉。在实际应用场景中，这类小型数控车床既可以用于职业院校的数控教学实训，让学员直观理解车床的传动结构、进给逻辑与加工原理，也可用于小型加工坊的小批量非标零件加工，完成小型五金件、模型配件、定制轴类零件的切削加工，相比工业级车床，其结构简单、维护便捷，对安装场地的要求更低，

　　同时核心的车削功能并未做过多删减，能够满足常规小件的加工精度要求。设计时对各组件的装配顺序也做了适配性考虑，床身框架可先行组装完成后再依次安装主轴单元、进给导轨、传动丝杠、拖板组件与驱动电机，装配过程中无需大型吊装设备，单人借助常规工装即可完成整机组装，各组件的安装基准面统一以床身框架的型材定位面为基准，降低了装配时的找正难度，即使是非专业装配人员，按照装配流程也能完成整机的精度校准。
