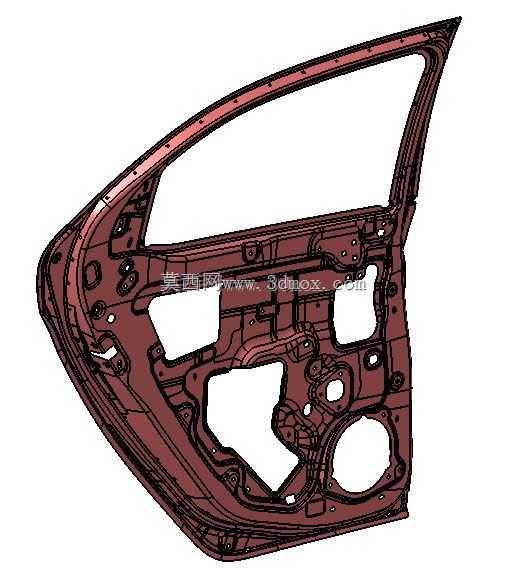

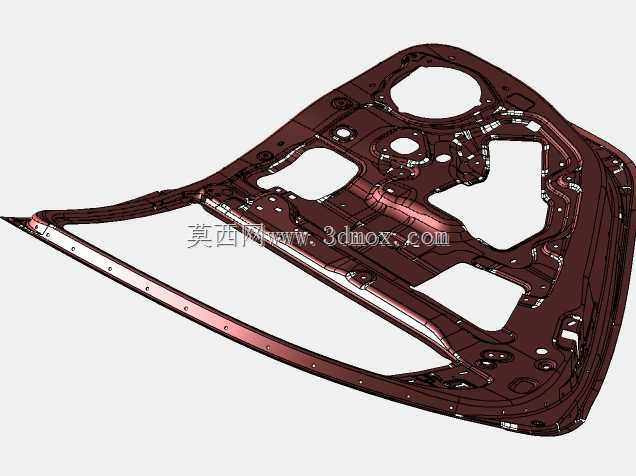

乘用车后侧车门内板结构三维数模

　　在乘用车白车身开发流程中，后侧车门内板是整个侧门总成的核心承载基体，所有车门附属部件的安装定位都要依托这个基础结构完成，从日常使用的玻璃升降器、门锁机构、车门线束，到隔音止震材料、内饰板卡扣、扬声器固定位，甚至是侧面碰撞时的力传导路径，都和这个内板的结构设计直接相关。做这个结构的三维建模时，首先要对齐整车侧围的外表面边界，保证车门和侧围、前后门、门槛梁、上边梁的间隙面差符合整车DTS定义，安装边界上要预留和车门铰链、限位器的连接安装面，这部分的安装孔位公差要求通常控制在±0.2mm以内，避免后期装配出现铰链错位、车门开关卡滞的问题。

　　从结构功能上看，这个内板采用不等厚的钣金冲压结构设计，不同区域的壁厚根据受力需求做差异化设置，铰链安装区、门锁啮合区、防撞梁连接区这些高负载区域，会通过局部加强筋、凸台结构提升局部刚度，避免长期使用出现结构变形；而中部的大面积镂空区域，一方面是为了给玻璃升降、扬声器、线束布置预留足够的安装空间，另一方面也能在保证整体刚度的前提下尽可能降低零件自重，符合整车轻量化的设计要求。日常车辆使用中，这个内板需要承受车门开关的反复冲击、行驶过程中的振动载荷，还要在侧面碰撞发生时，配合车门防撞梁将撞击力分散传递到车身A柱、B柱、门槛梁等主体结构上，降低乘员舱的侵入量，所以建模过程中所有的圆角过渡、加强筋走向都要顺着力的传导路径布置，避免出现应力集中的锐角结构，防止长期交变载荷下出现钣金开裂的问题。

　　建模过程中需要同步考虑冲压工艺的可行性，所有的拉延深度要控制在现有冲压生产线的工艺能力范围内，拔模角度根据冲压方向设置在3-7度之间，避免出现冲压负角，同时在零件周圈预留焊接翻边，用于和车门外板进行包边连接，翻边的高度一致性要控制在0.5mm以内，保证包边后的连接强度和平整度。安装点的设计上，所有附属件的固定位都做了凸台沉孔结构，一方面保证安装面的平面度，让附属部件安装后不会出现错位异响，另一方面凸台结构也能提升局部的安装刚度，避免螺丝固定时出现钣金变形。另外还要考虑车门密封系统的配合，内板周圈的密封胶条安装槽要和胶条的截面尺寸完全匹配，保证车门关闭后胶条的压缩量在设计范围内，兼顾整车的NVH性能和防水防尘要求。

　　在实际的整车匹配阶段，这个内板的数模还要和周边的所有相关零件做干涉检查，包括玻璃升降到上下止点时的运动间隙、线束布置的固定空间、内饰板安装后的卡扣配合量、防水膜粘贴的平面区域，任何一处的间隙不足都会导致后期装配出现干涉，甚至影响车门的正常功能。比如扬声器安装位的沉台深度，要匹配所选扬声器的厚度，保证扬声器安装后不会和玻璃升降过程发生干涉，同时也要保证和内饰板上的扬声器罩对齐，避免出现声音传播受阻的问题。线束布置的过孔位置要预留橡胶护套的安装卡槽，防止行车过程中线束和钣金孔边缘摩擦破损，引发电路故障。
