可折叠便携户外金属烧烤架结构设计

　　这款折叠式金属烤架的结构设计，核心围绕户外露营、近郊自驾、庭院小聚这类非固定场景的使用需求展开，区别于传统固定式砌筑烧烤台或者笨重的焊接成型烤炉，整个产品全部采用钣金折弯、卡扣拼接的无紧固件连接逻辑，不需要额外配备螺栓、插销等零散配件，使用者在现场不需要借助任何工具，仅通过板材之间的预设卡槽、折边咬合结构就能完成整体组装，收纳状态下所有部件可以平铺叠合为厚度不超过30mm的平板形态，能够轻松塞进车辆后备箱侧边储物格、露营装备收纳包的夹层，甚至常规尺寸的户外背包侧袋，完全规避了传统烤架运输收纳时占用空间大、突出结构容易刮蹭其他装备的问题。

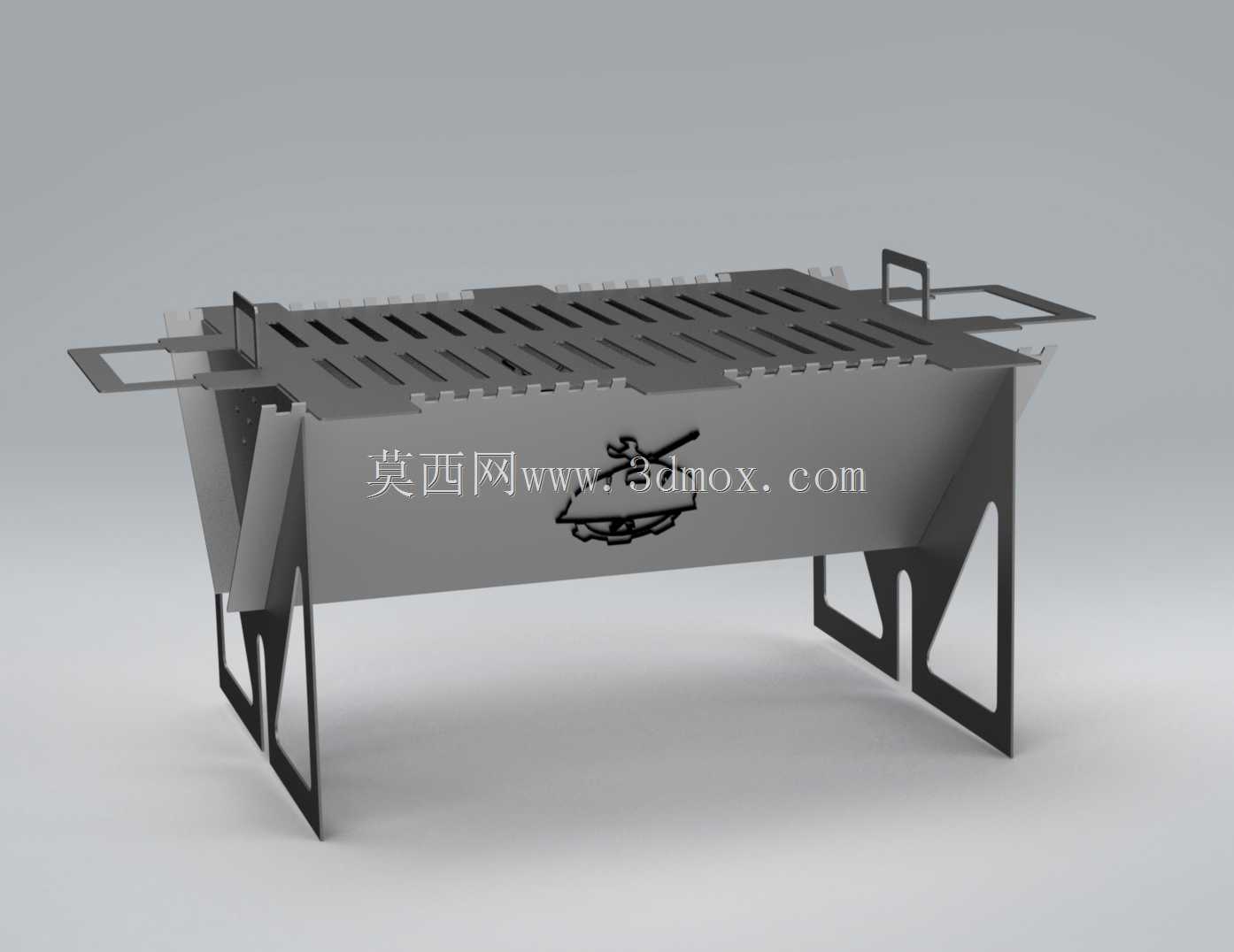

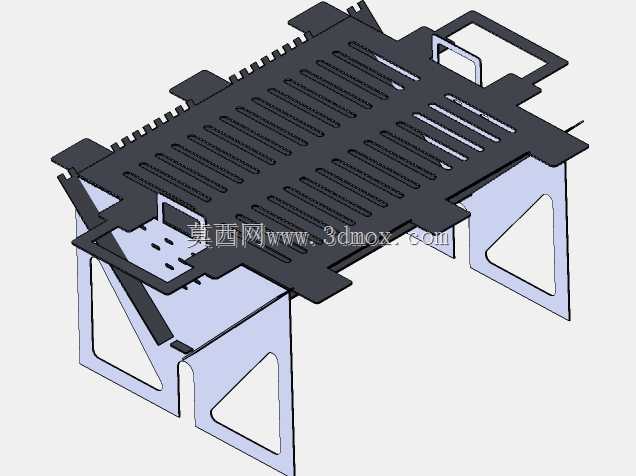

　　从功能结构来看，烤架主体的承炭槽采用两侧斜向支撑的折边结构，支撑腿直接从槽体侧板延伸下料，通过预设的折弯线翻折后形成三角形稳定支撑结构，支撑腿底部做了加宽折边处理，即使放置在不太平整的草地、砂石地面上，也能通过接触面的自适应贴合保持整体平稳，不会出现侧翻、晃动的情况；承炭槽的侧壁预留了多组错落的通风缺口，不需要额外加装风门调节结构，就能通过自然对流实现炭块的充分供氧，既避免了通风不足导致炭块燃烧不充分冒黑烟的问题，也能减少局部过热造成的板材变形。顶部的烧烤格栅采用整板激光切槽成型，格栅条的宽度、槽缝间距经过反复校核，槽缝宽度控制在8mm，既能够保证热量均匀向上传递，也不会让小块木炭、食物残渣直接掉落到下方的炭槽里，格栅两端延伸出的折边把手直接搭在承炭槽的顶部卡槽内，不需要额外加装隔热手柄，在需要添加木炭、调整炭火位置的时候，可以直接用配套的烧烤钩勾起格栅移位，避免烫伤风险。

　　在设计思路上，整个烤架的所有部件都从单张标准尺寸的冷轧钢板上下料，通过排版优化将板材利用率提升到92%以上，所有折弯边都做了R2的圆角处理，没有尖锐的外露毛边，避免组装、使用过程中划伤使用者；板材厚度选用2mm的耐高温冷轧钢板，表面做高温喷塑处理，能够承受炭火长时间炙烤的温度，不会出现表层脱落、板材氧化锈蚀的问题，正常使用场景下的使用寿命可以达到5年以上。安装边界方面，组装完成后的整体外形尺寸控制在长600mm、宽300mm、高280mm的范围内，有效烧烤面积达到0.16㎡，一次可以同时容纳8-10人份的烧烤食材，支撑腿展开后的最大横向跨度为320mm，放置时只需要预留0.2㎡左右的平整台面或者地面空间即可，不需要额外的固定安装工序；收纳叠合后的整体尺寸为600mm300mm28mm，重量仅为4.2kg，单人可以轻松单手拎取移动。

　　细节结构上，承炭槽的两端预留了内嵌式的提手结构，在烤架使用结束、炭火完全熄灭之后，不需要等待整机完全冷却，就可以通过两端的提手将整个烤架抬到收纳位置，提手位置做了隔热折边处理，热量传递到提手位置时已经降到可以直接徒手接触的温度；格栅的表面做了细微的防滑凸点处理，烤制食材的时候不会因为轻微触碰导致烤串、食材滑落，槽缝的排布采用中间密、两侧疏的密度设计，对应炭火集中的中间区域热量更高，疏缝区域可以用来放置需要慢烤、保温的食材，实现同一烤架上的不同温区划分，不需要额外搭配烤网、烤盘就能满足不同食材的烤制需求。整个结构没有易损的活动连接件，所有拼接位置都是面接触的卡扣结构，长期反复折叠、展开也不会出现连接松动、结构失效的问题，即使某一部件出现意外变形，也可以单独替换对应板材，不需要整体报废，大幅降低了使用维护成本。
