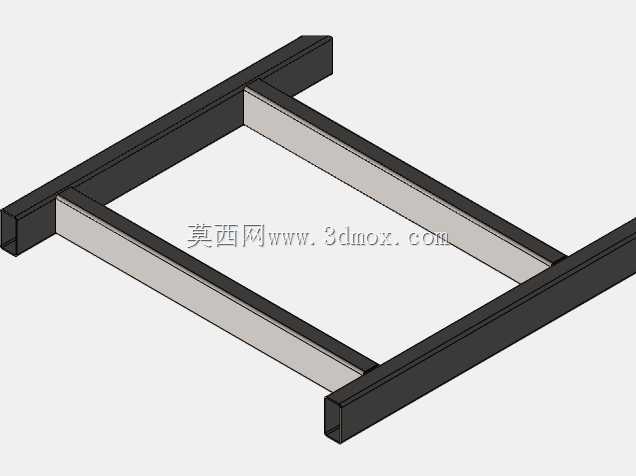

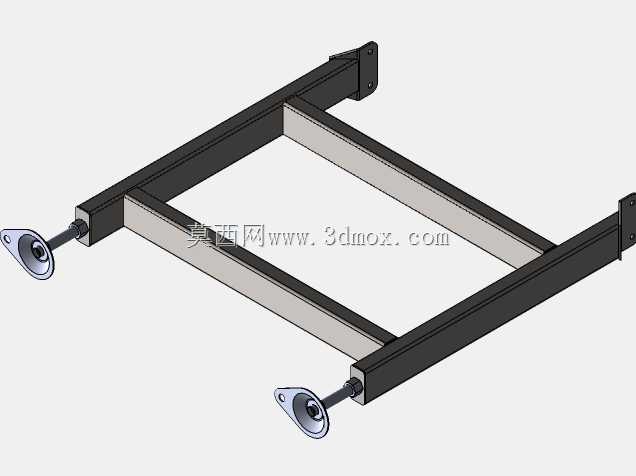

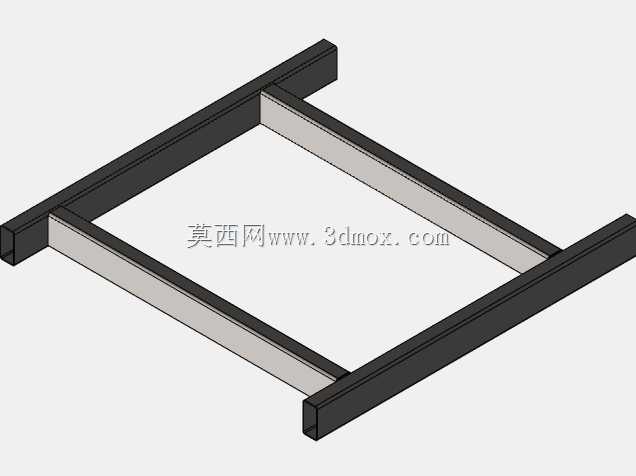

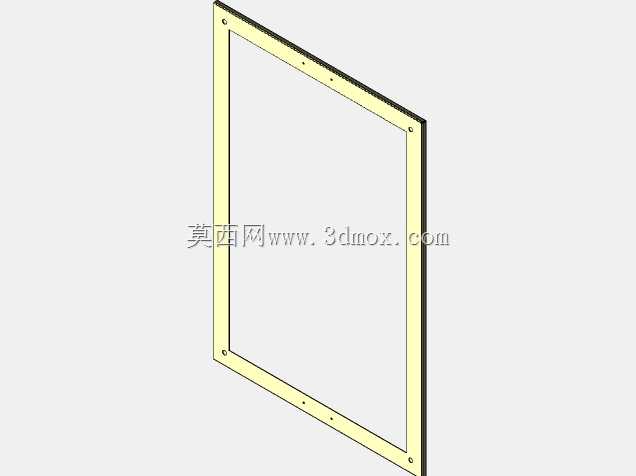

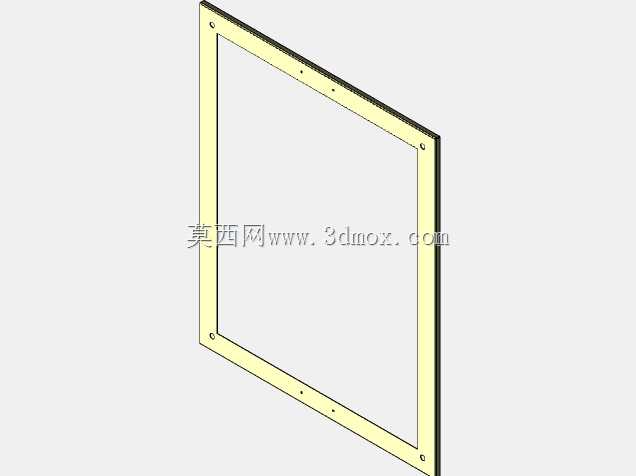

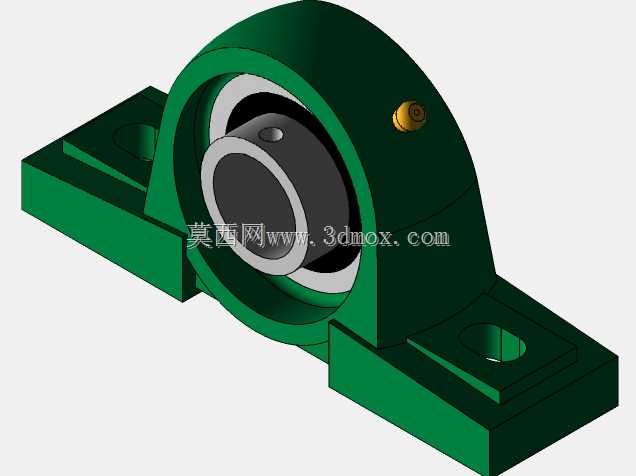

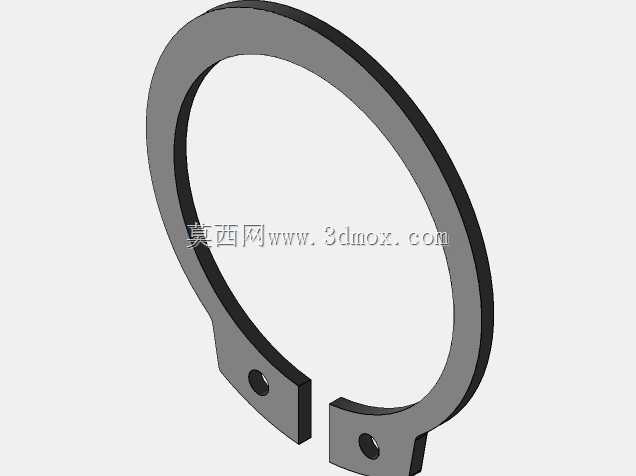

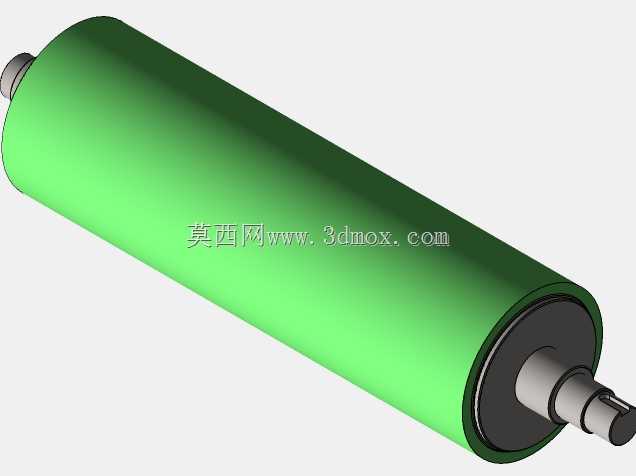

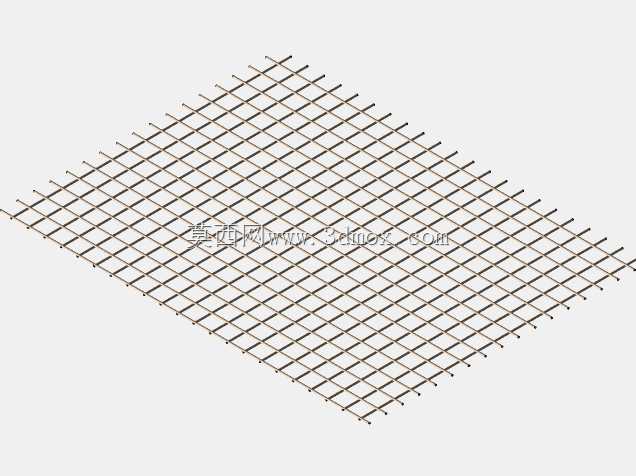

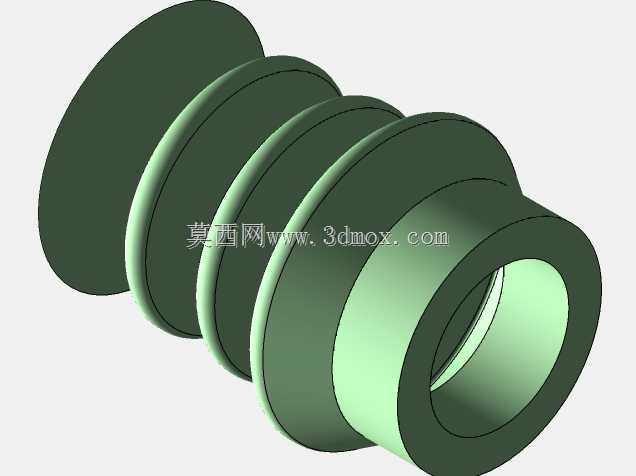

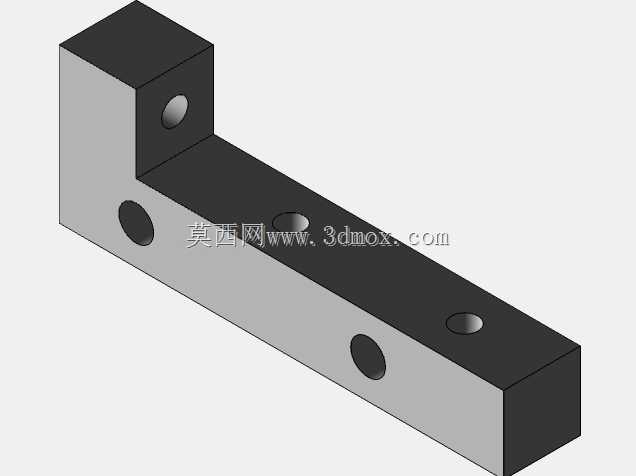

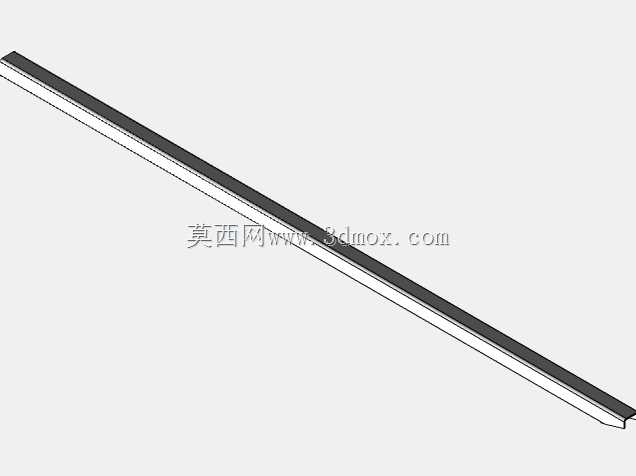

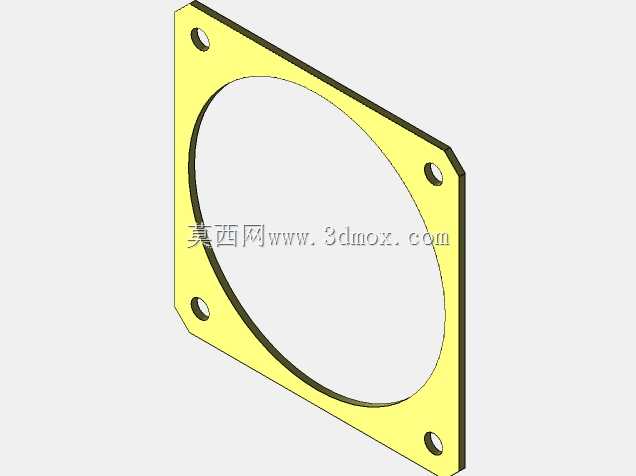

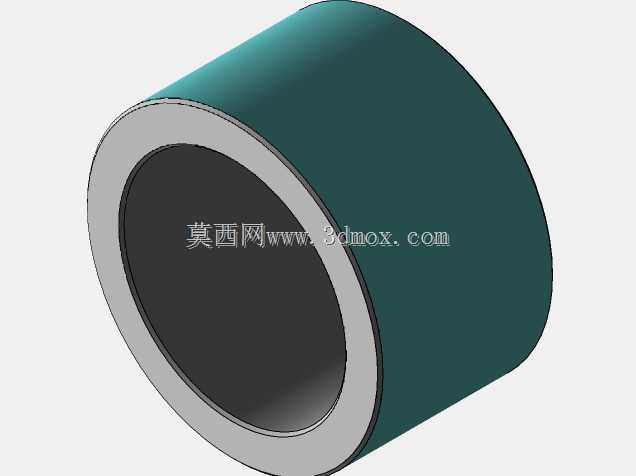

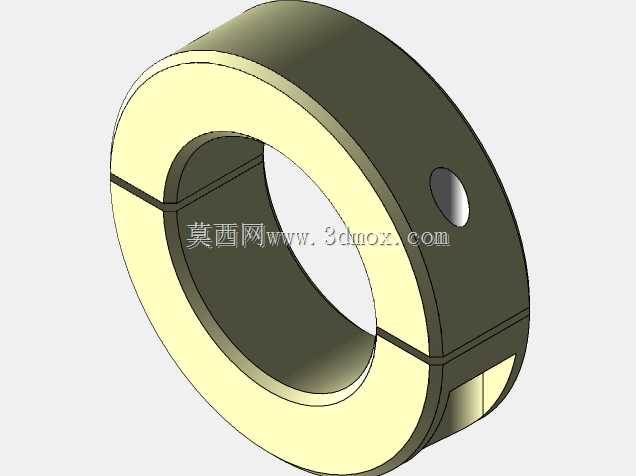

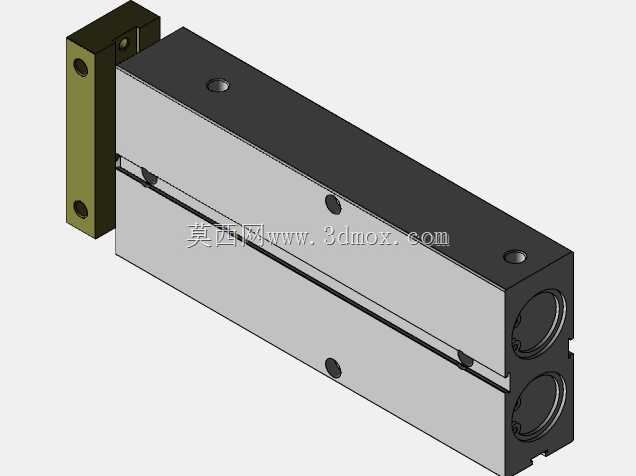

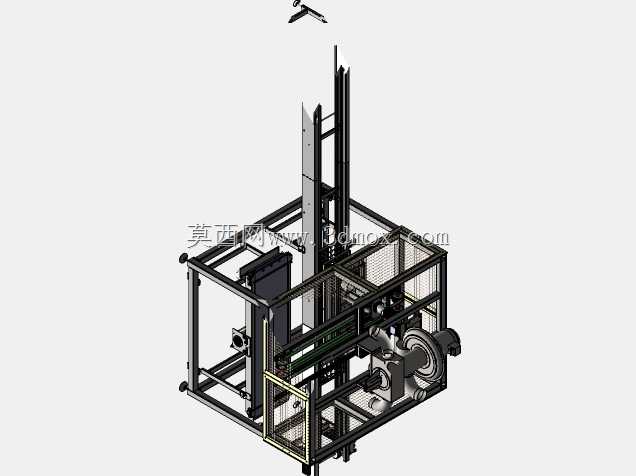

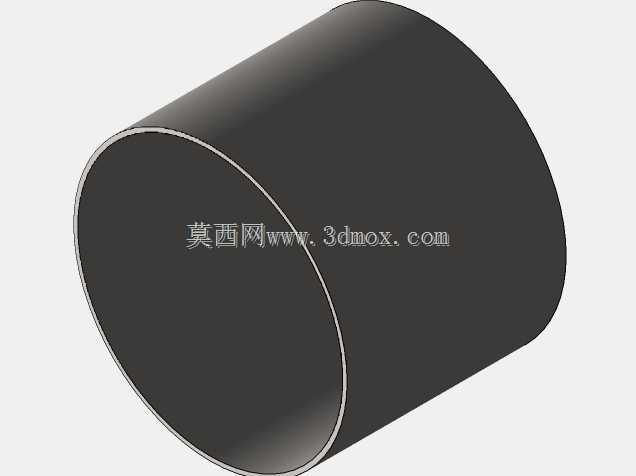

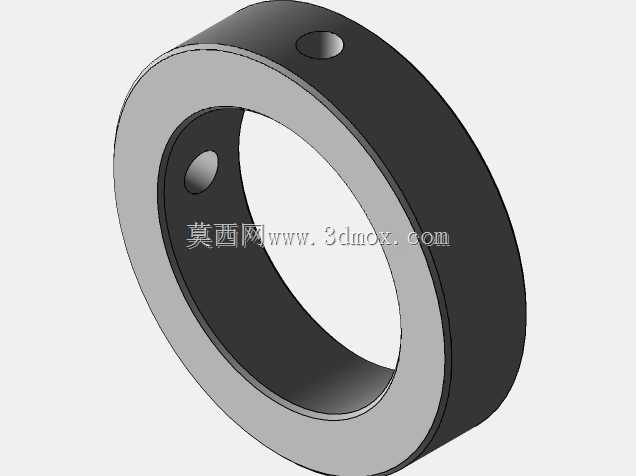

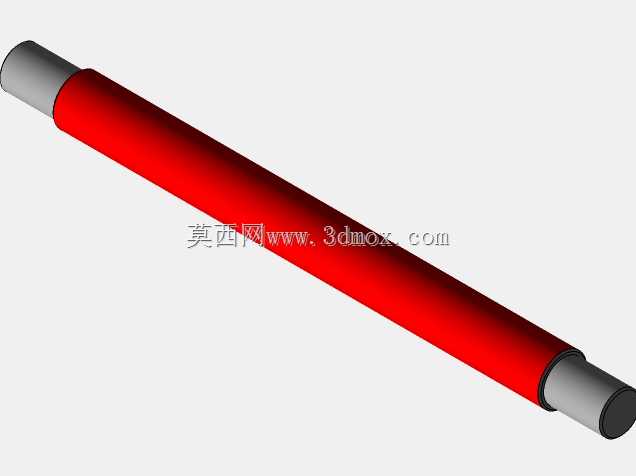

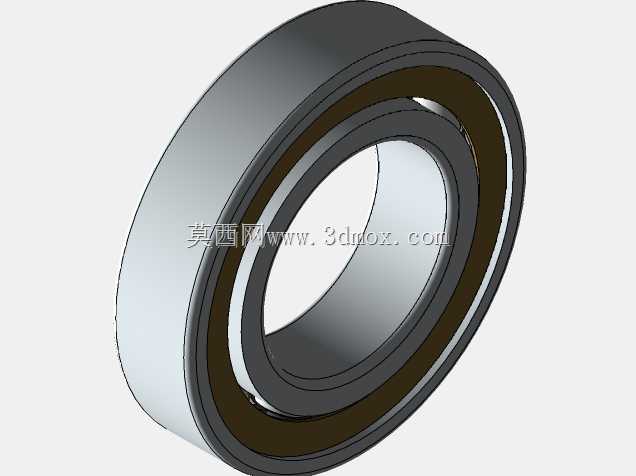

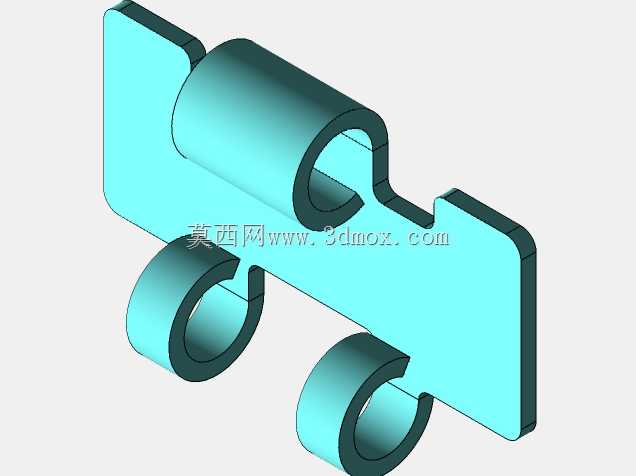

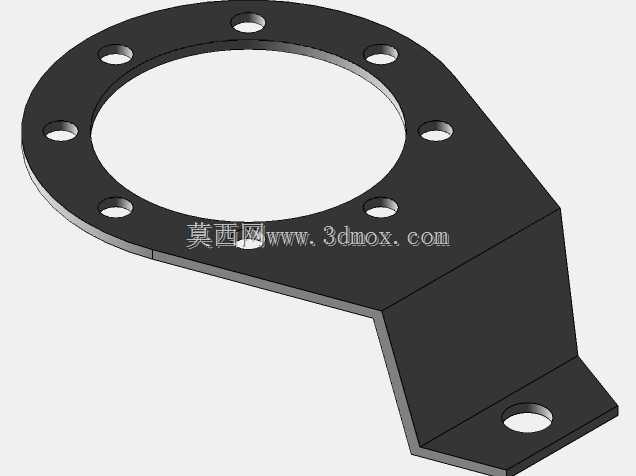

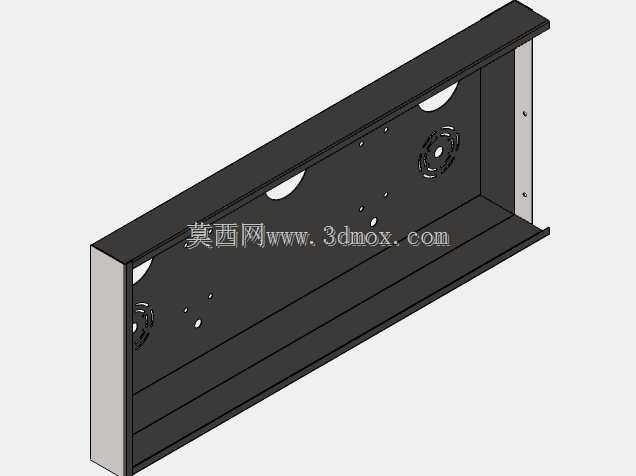

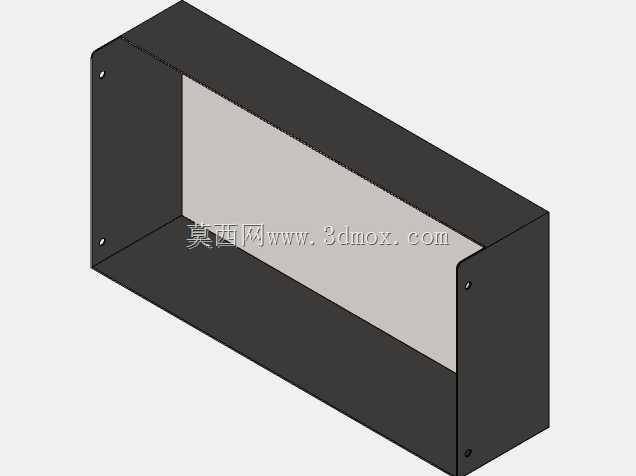

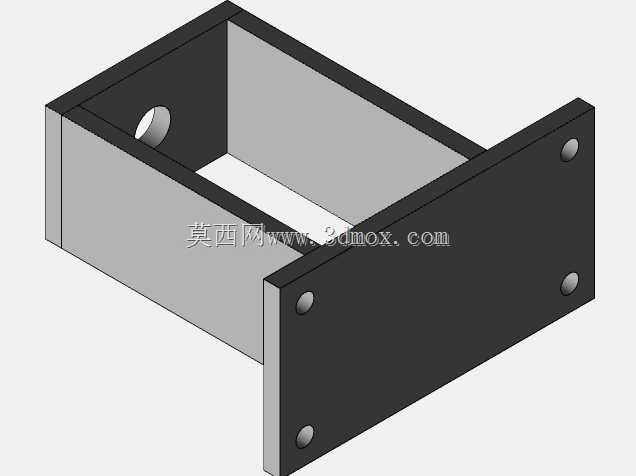

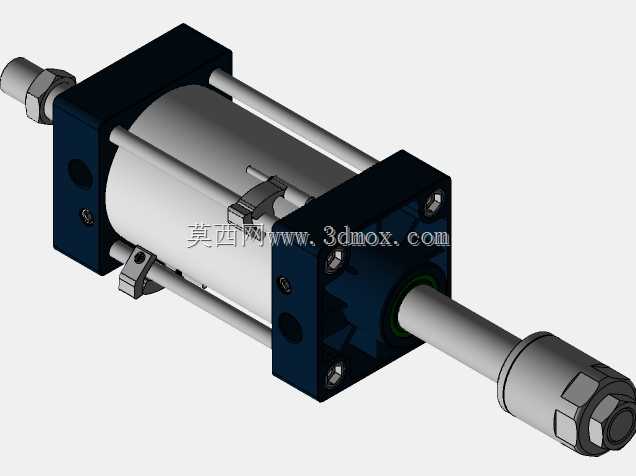

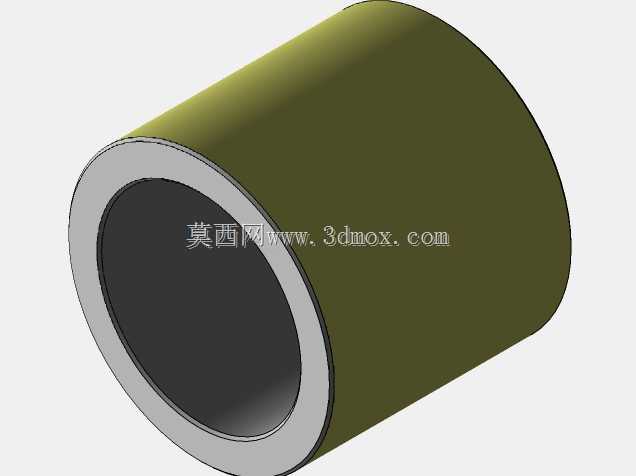

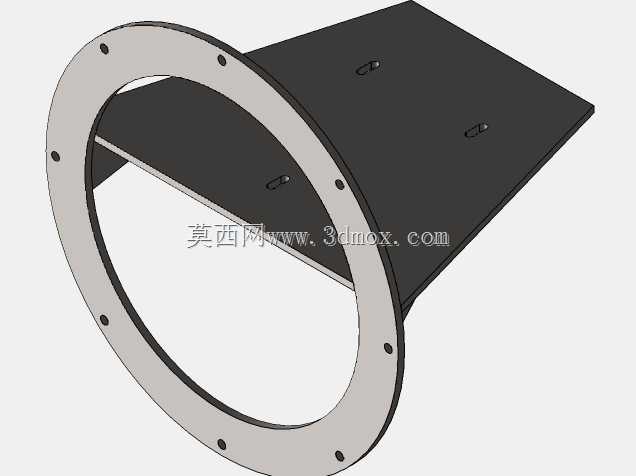

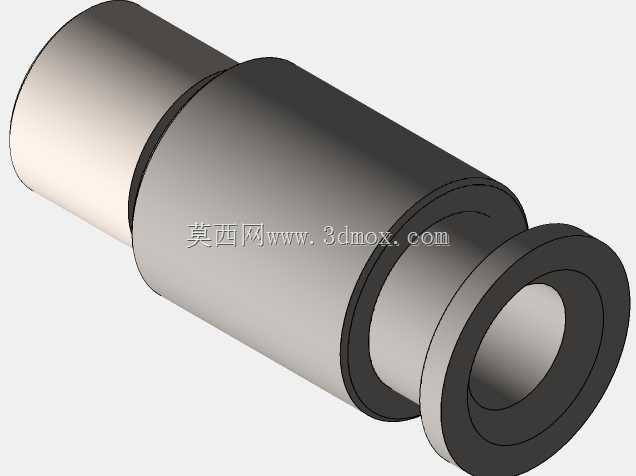

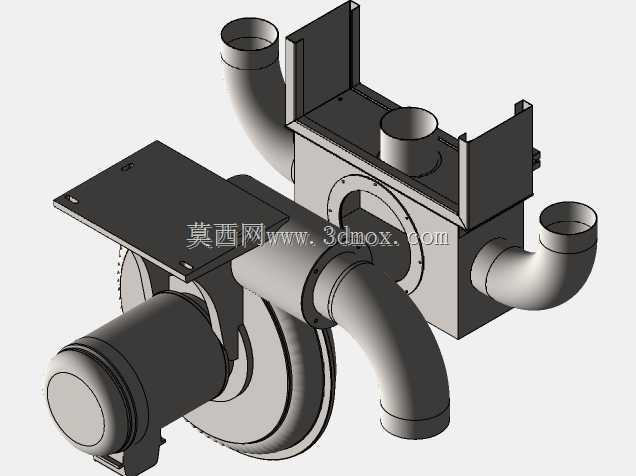

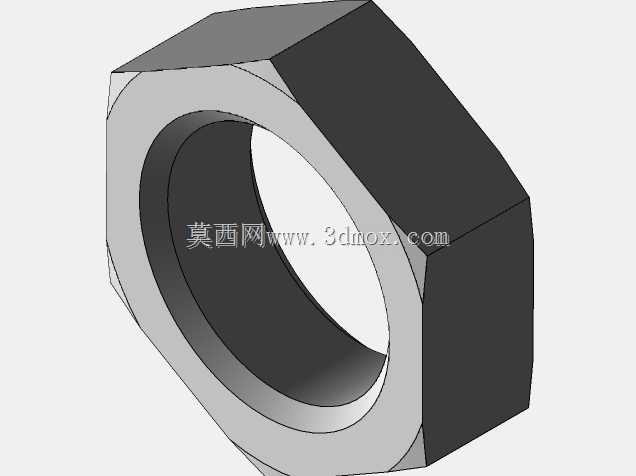

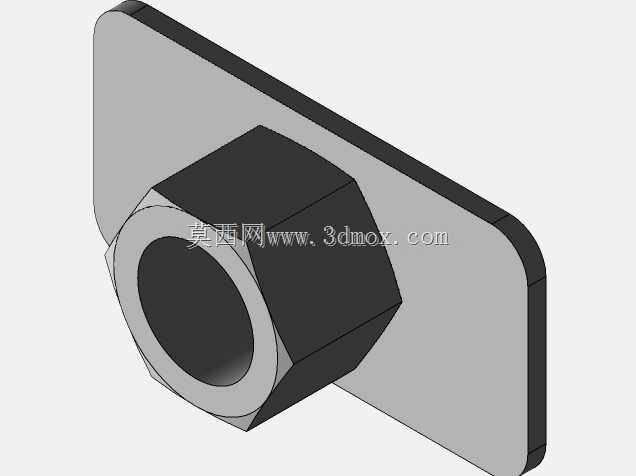

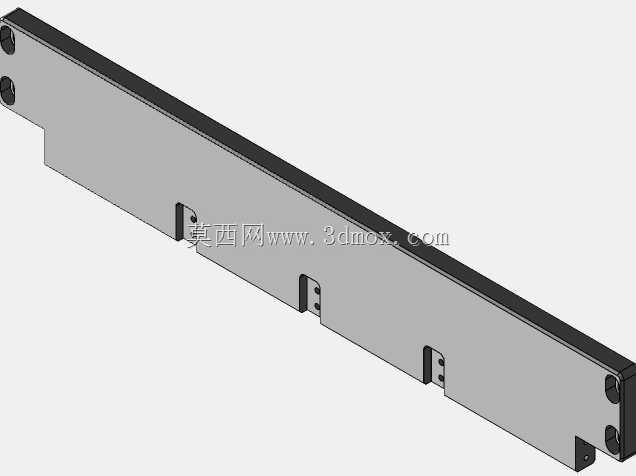

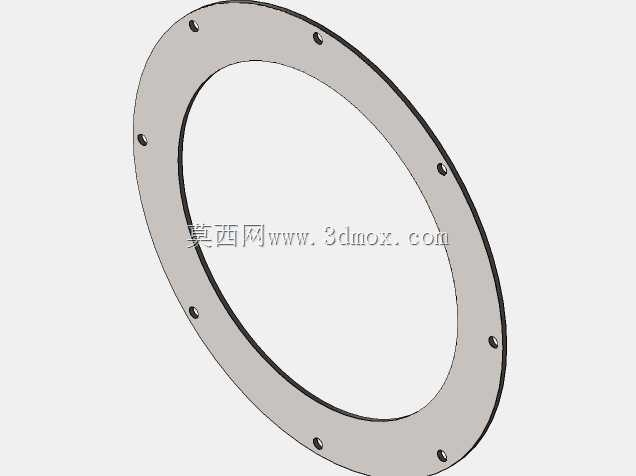

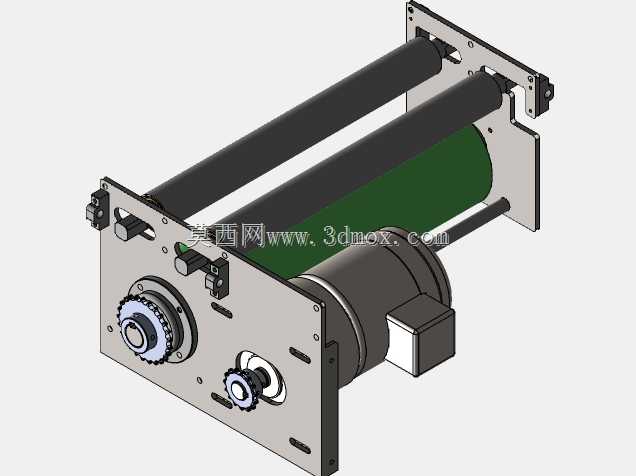

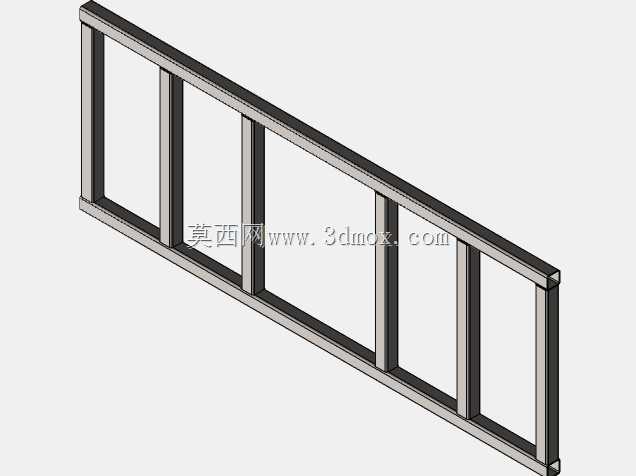

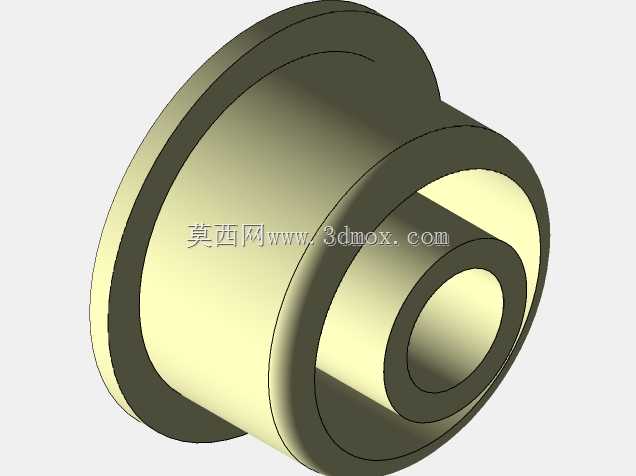

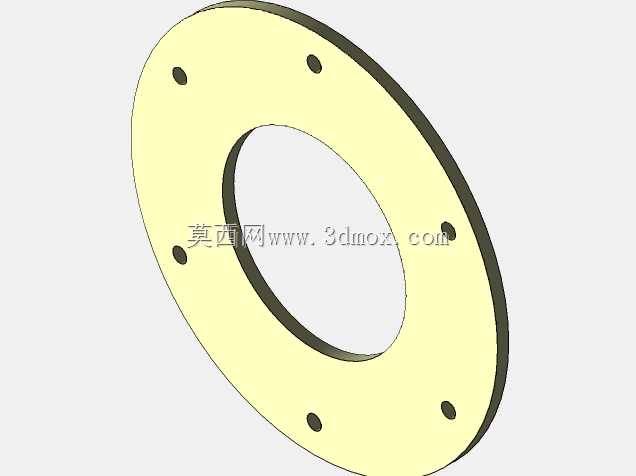

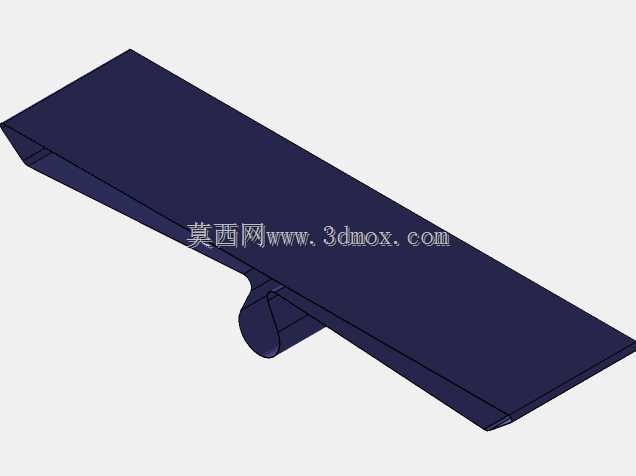

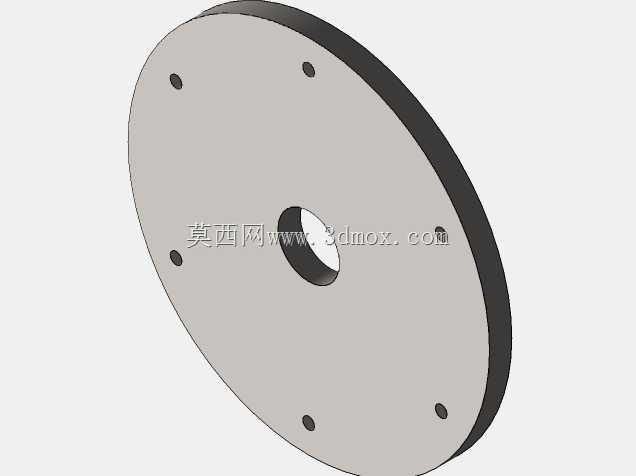

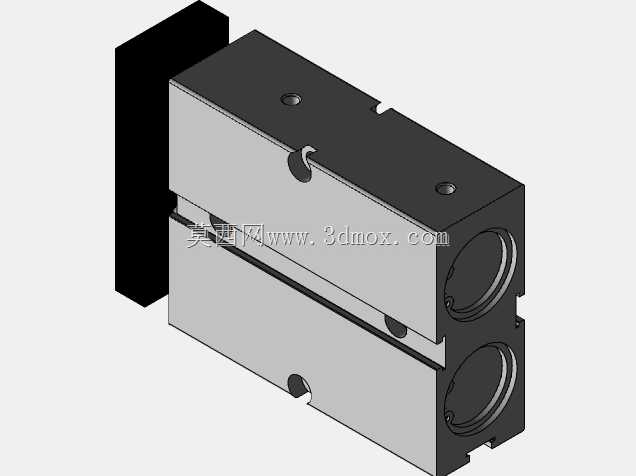

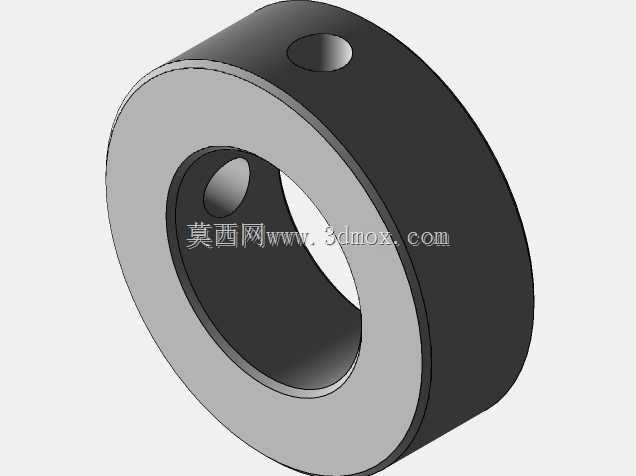

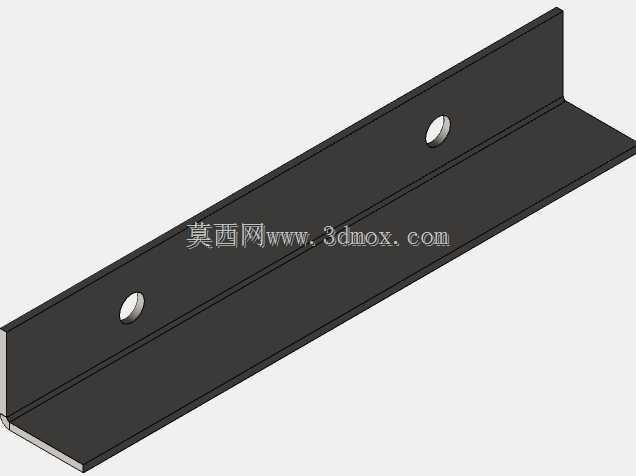

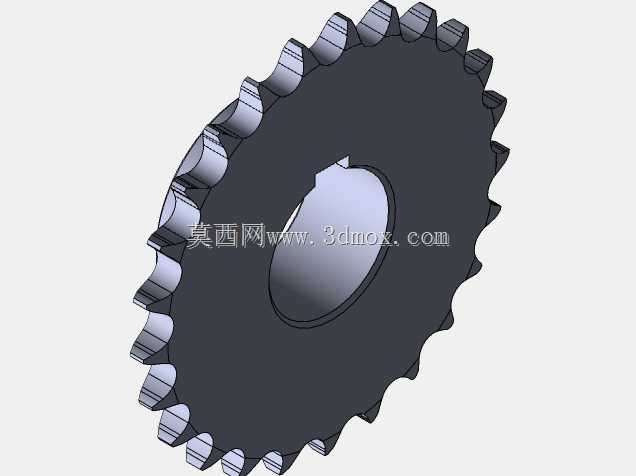

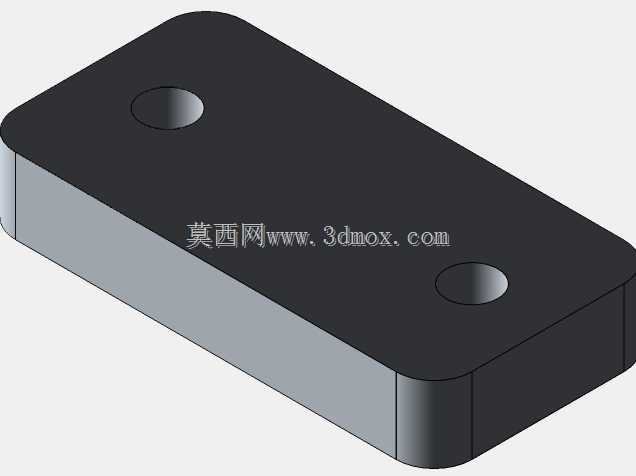

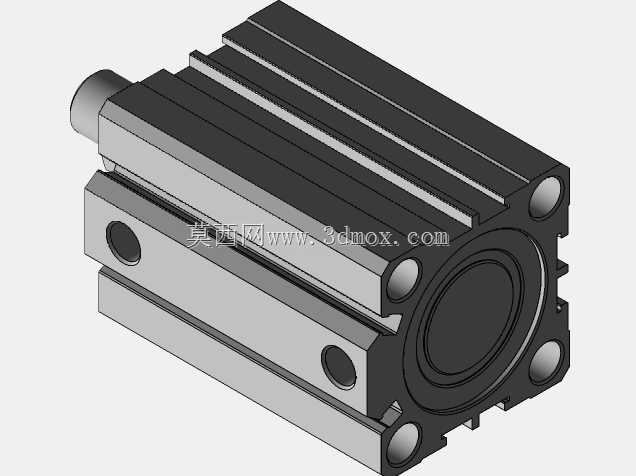

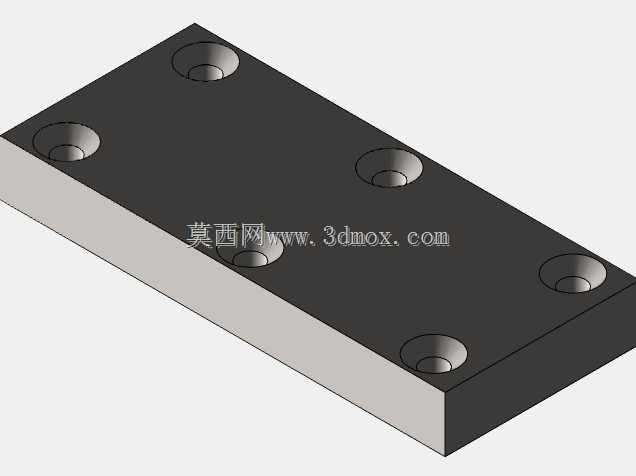

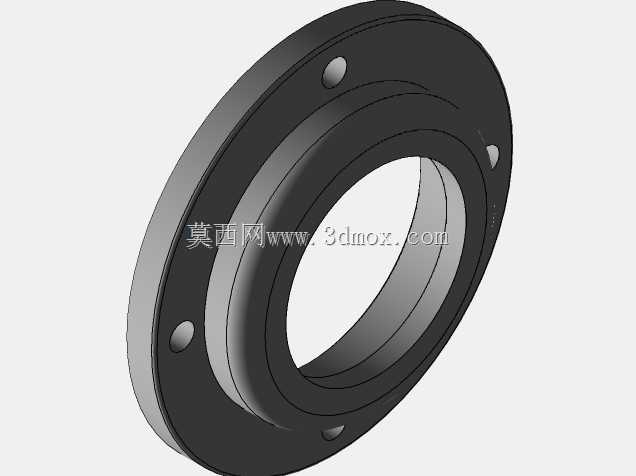

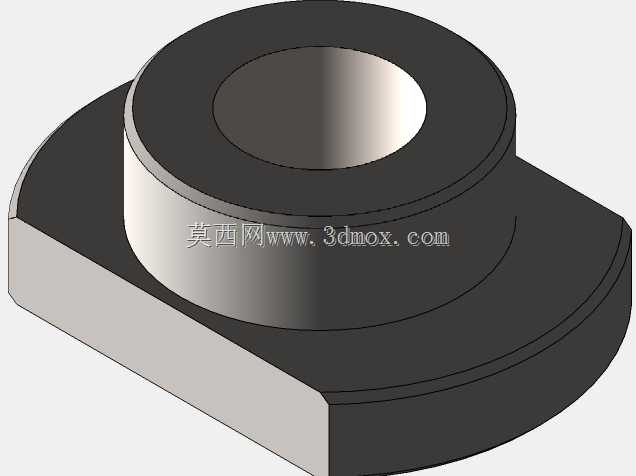

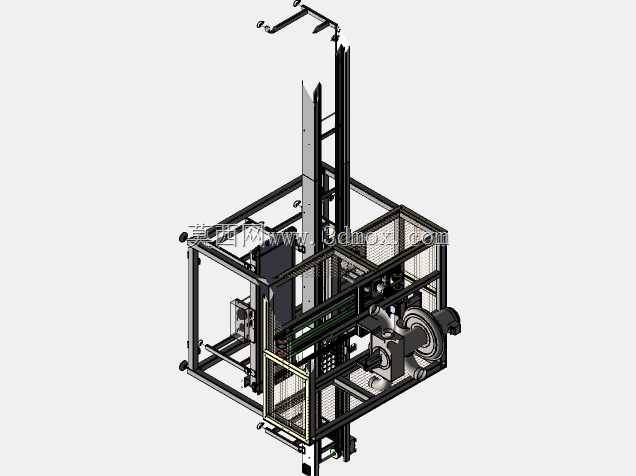

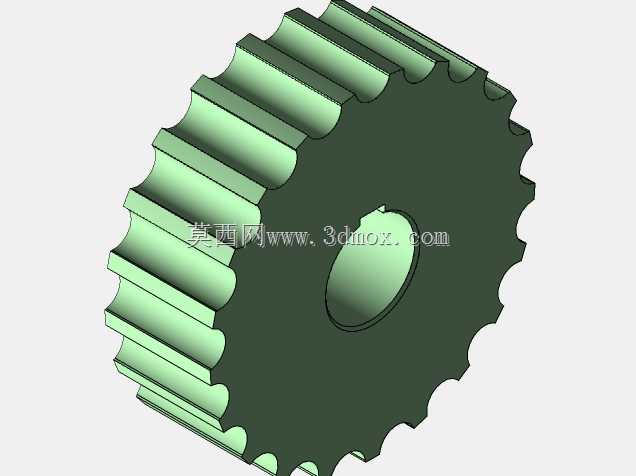

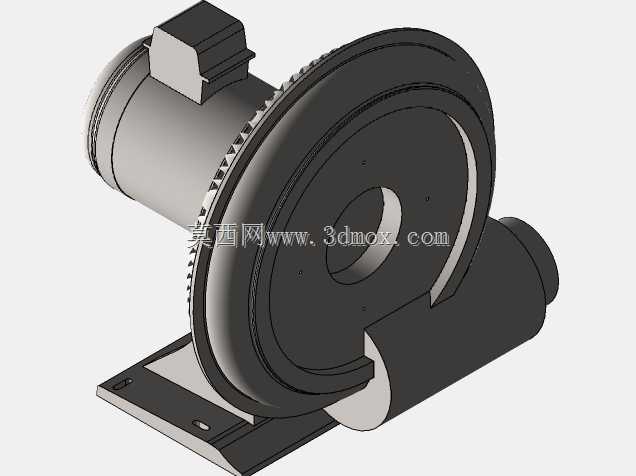

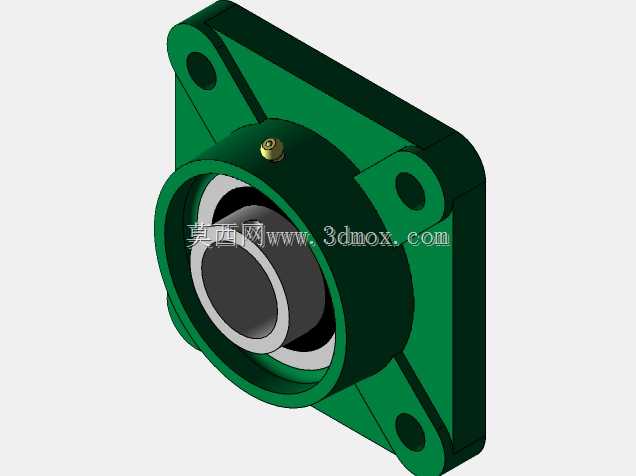

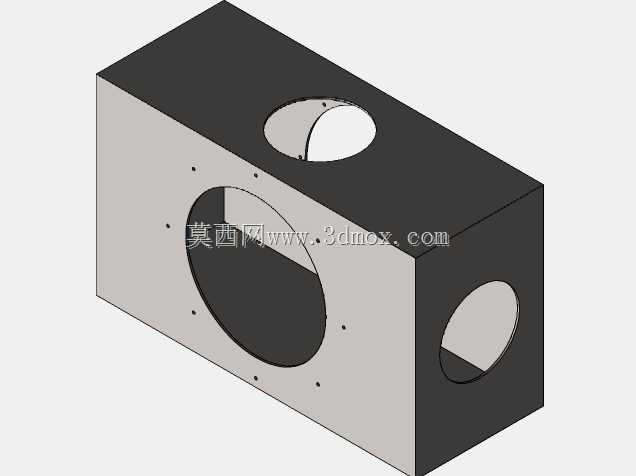

方管焊接设备机架支撑框架结构

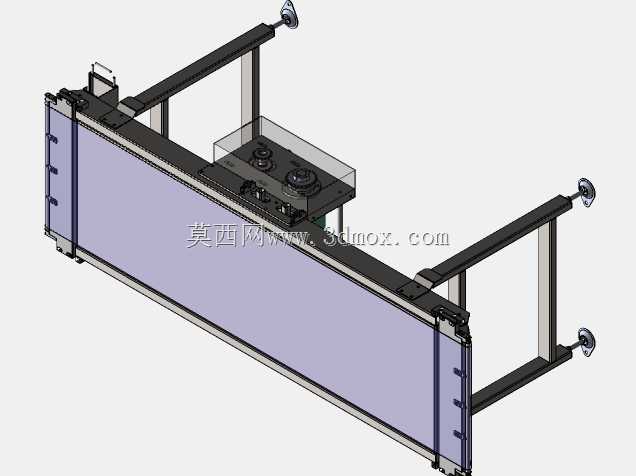

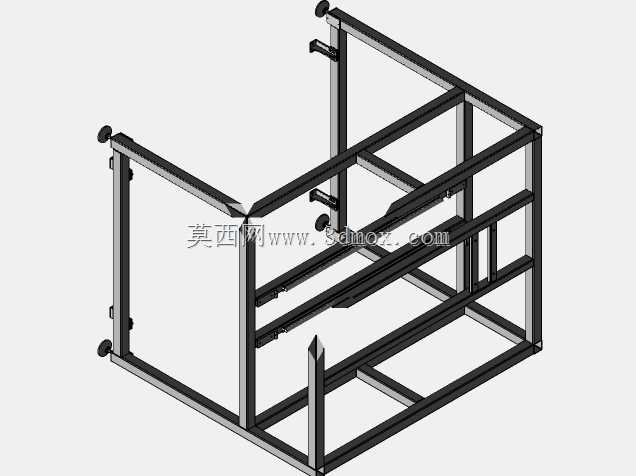

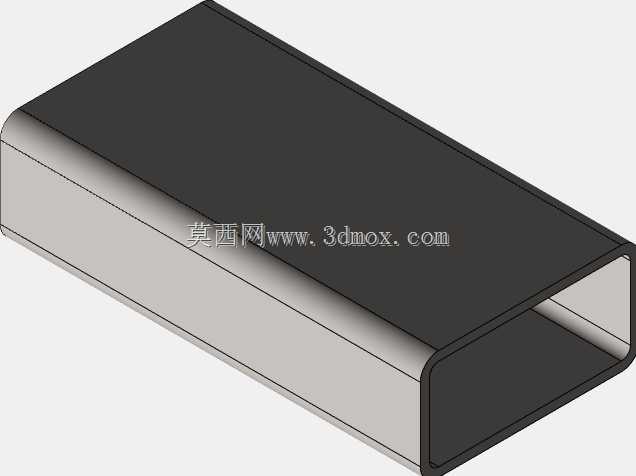

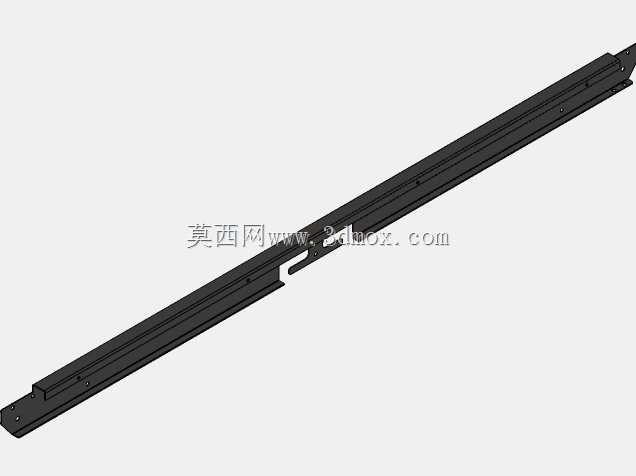

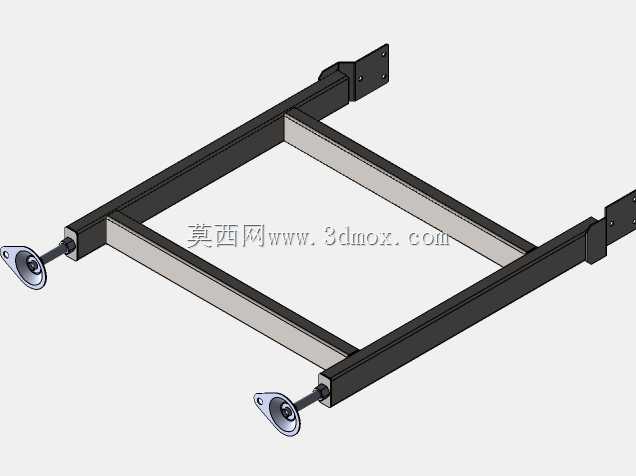

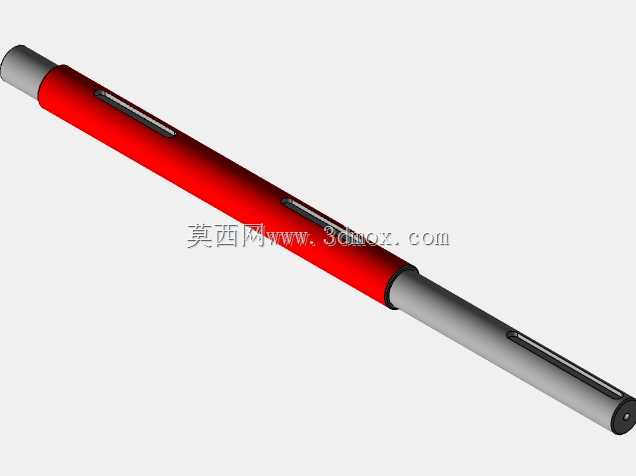

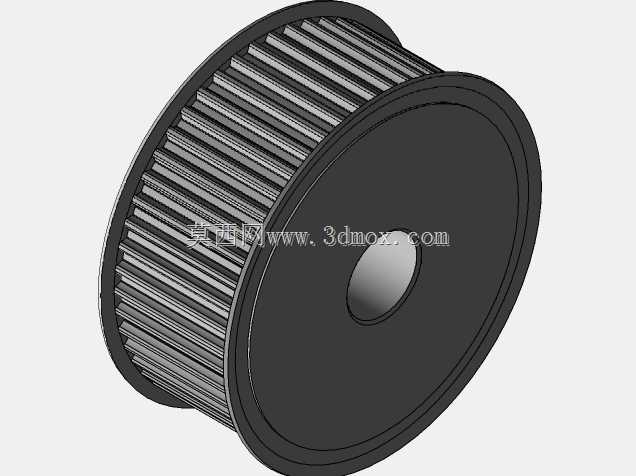

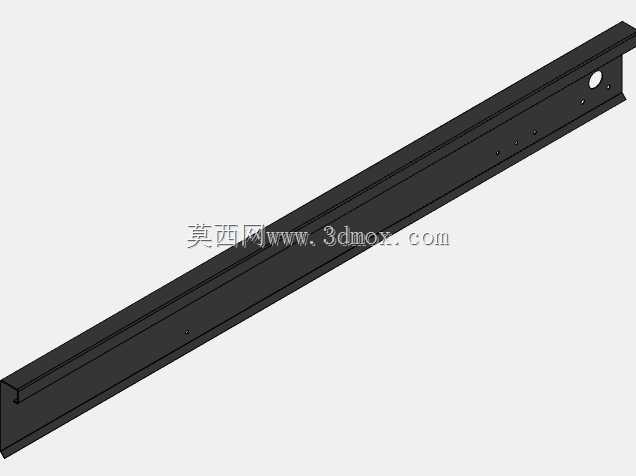

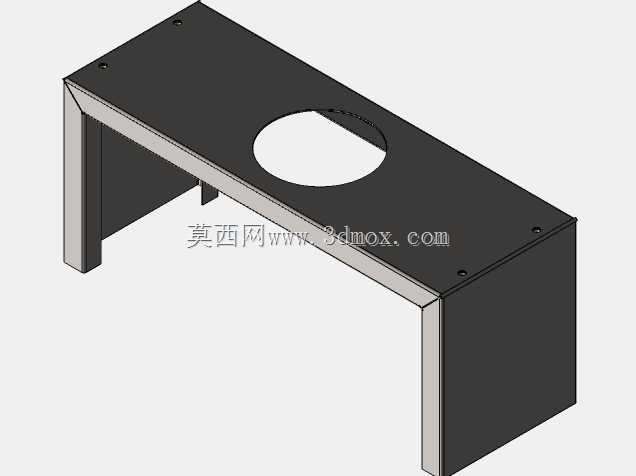

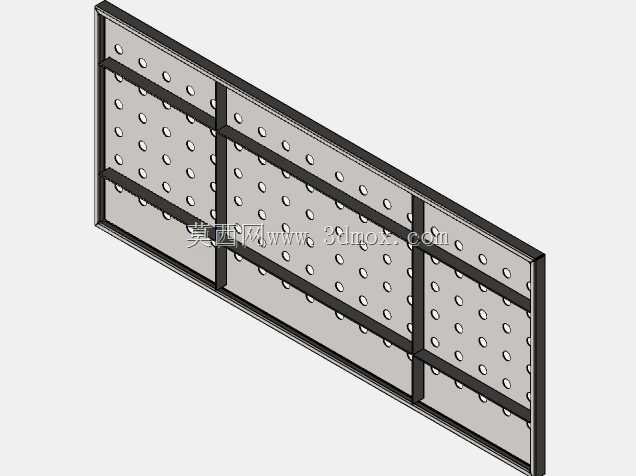

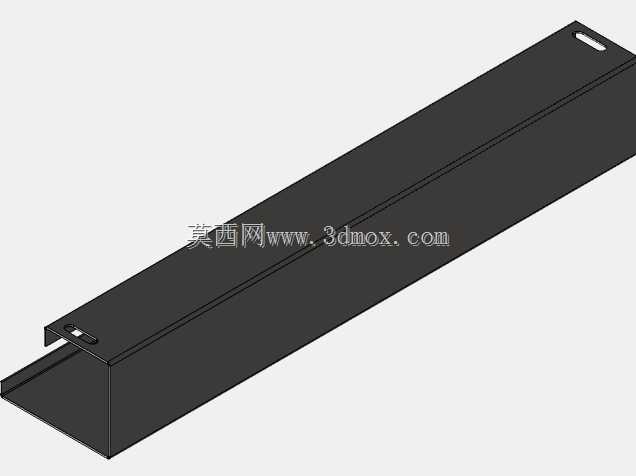

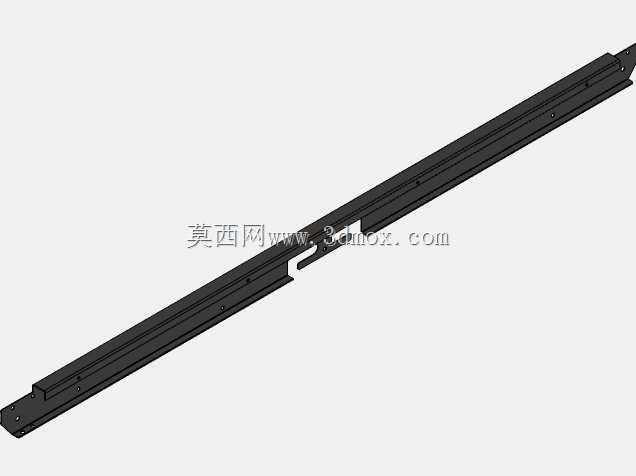

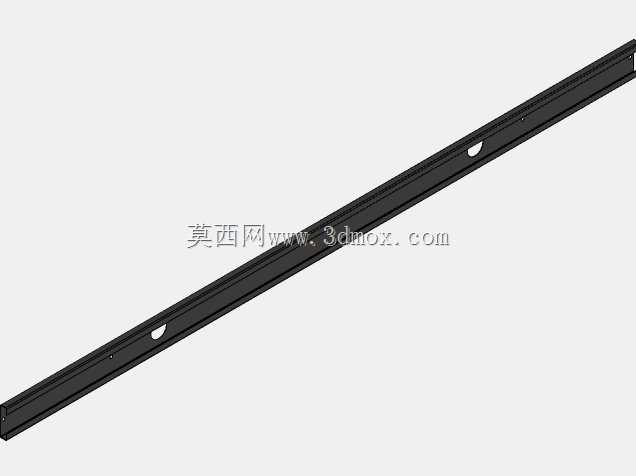

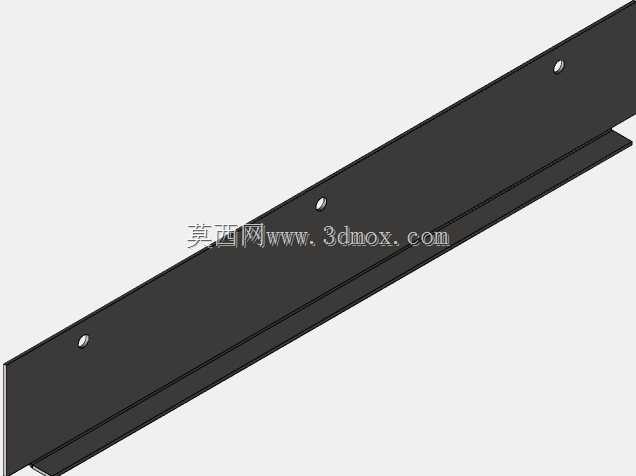

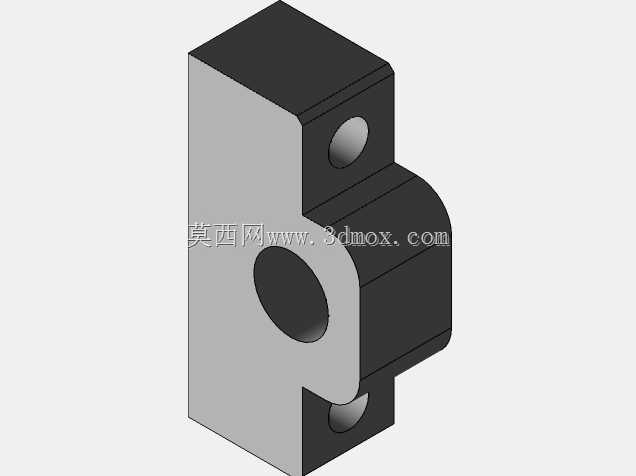

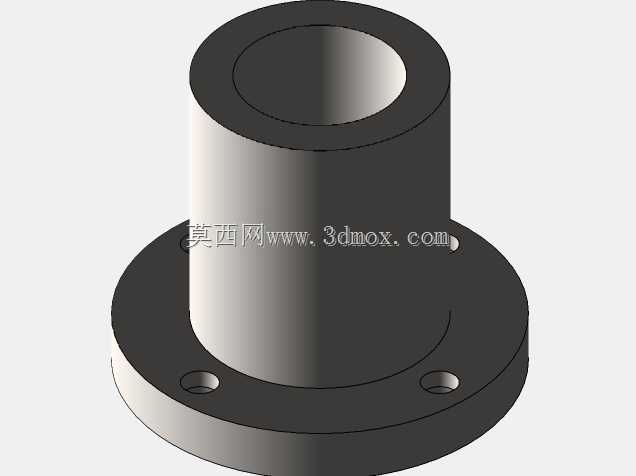

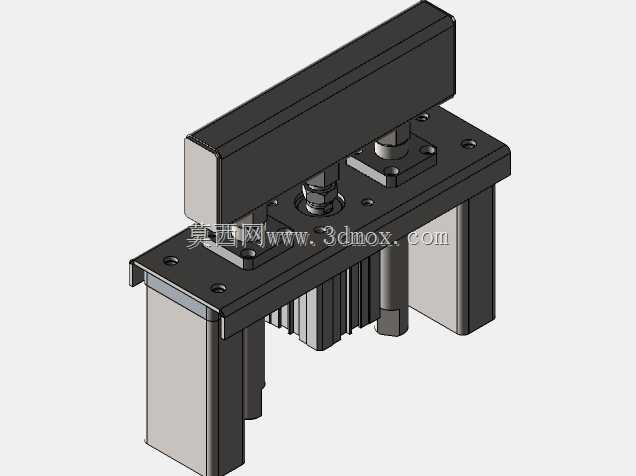

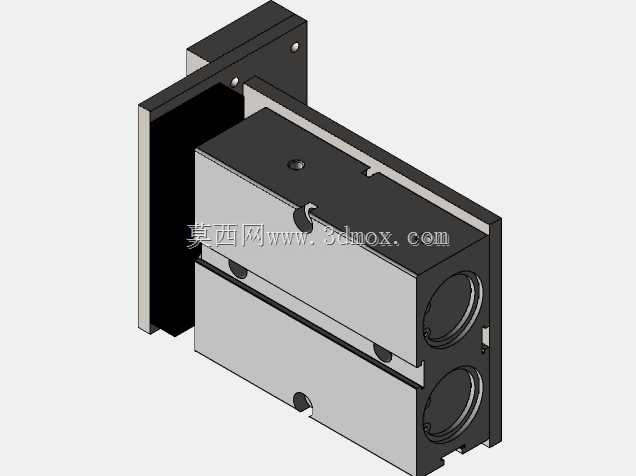

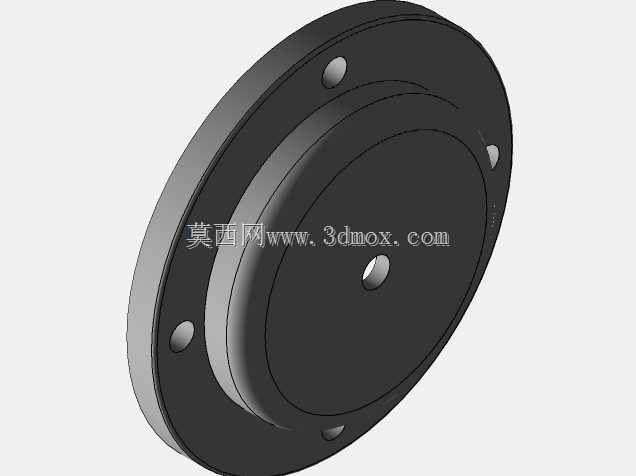

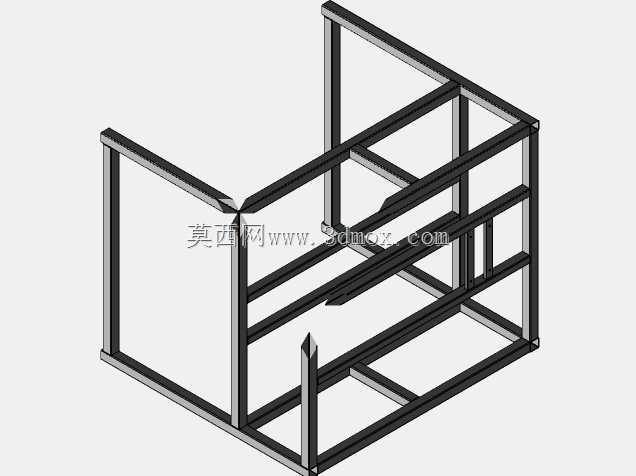

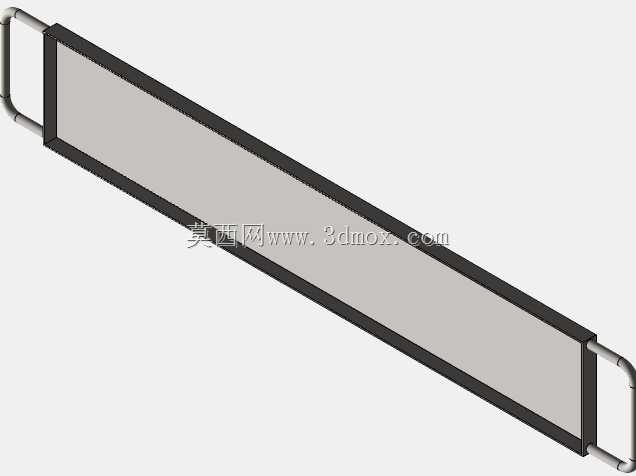

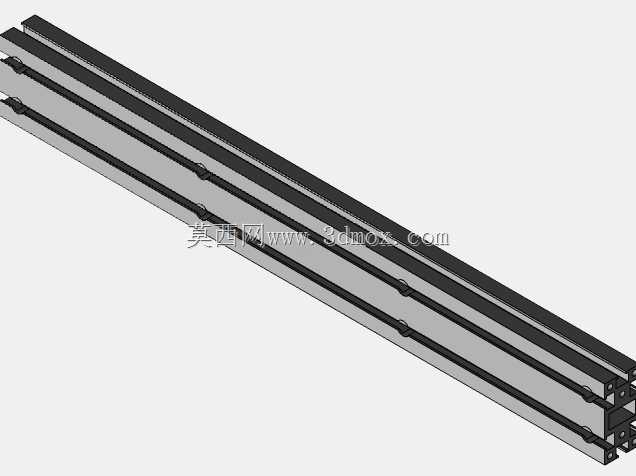

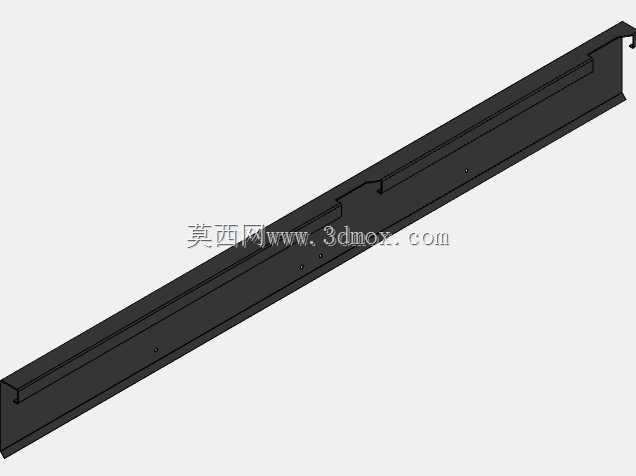

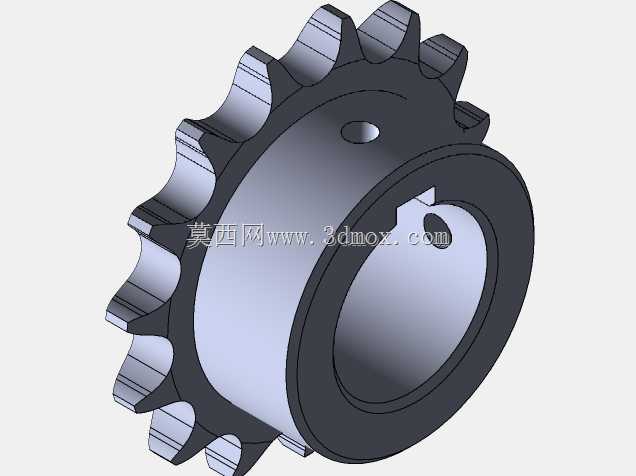

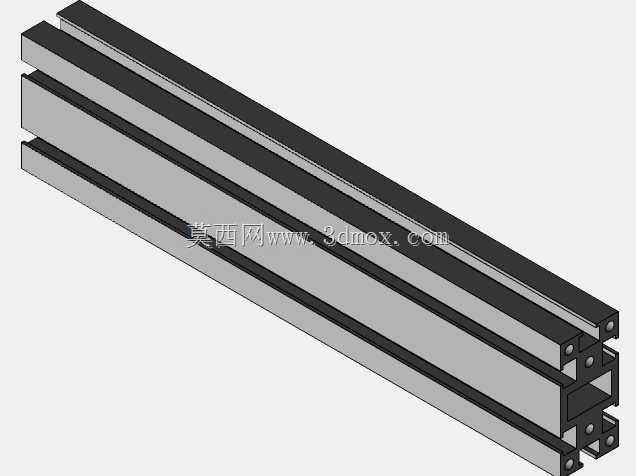

　　该框架结构采用标准矩形方管组焊成型，是中小型工业设备常用的承载底座形式，在食品加工、轻工包装、小型机床辅机等场景中应用广泛，主要为设备上部的执行机构、传动组件、操作面板提供稳定的安装基准，同时承担设备运行过程中的静载荷与小幅动载荷，避免上部机构运行时出现共振、偏移问题。从结构设计逻辑来看，整体采用双侧纵向主梁搭配单根横向端梁的开口式布局，这种布局并非随意选择，而是充分考虑了设备下部的操作空间需求——开口侧可预留出物料输送、人员操作、管线排布的通道，无需额外在框架上开设避让缺口，减少了型材裁切与焊接的工作量，同时能保证框架整体的抗扭刚度。两根纵向主梁采用壁厚更大的方管型材，作为主要的承力构件，其截面选型依据上部设备的总重量核算，

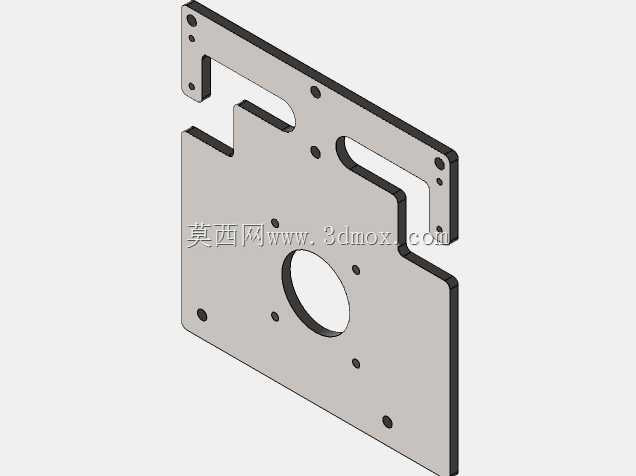

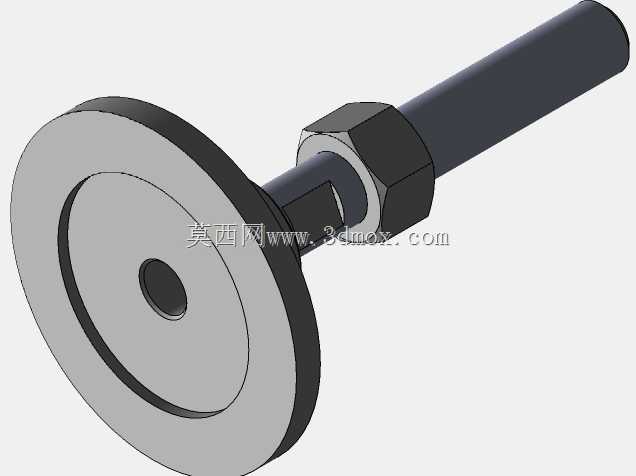

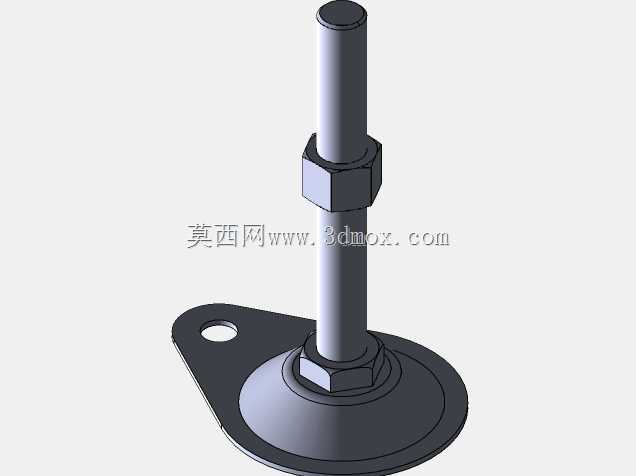

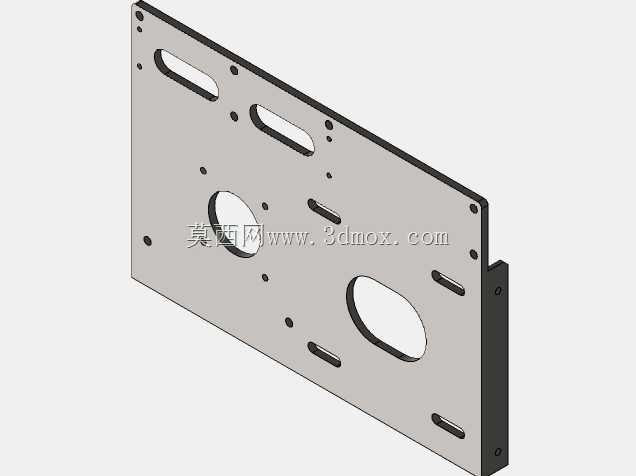

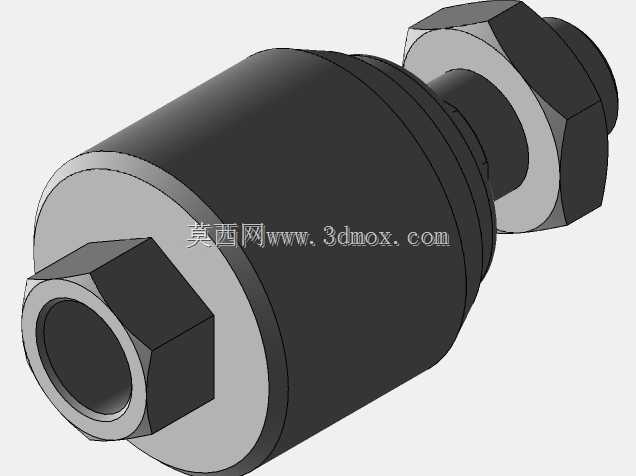

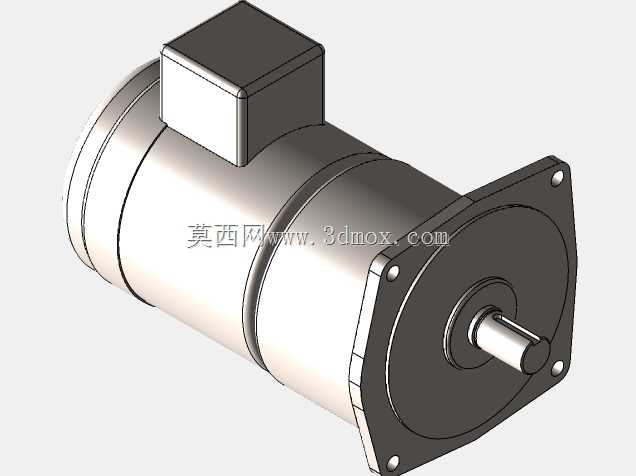

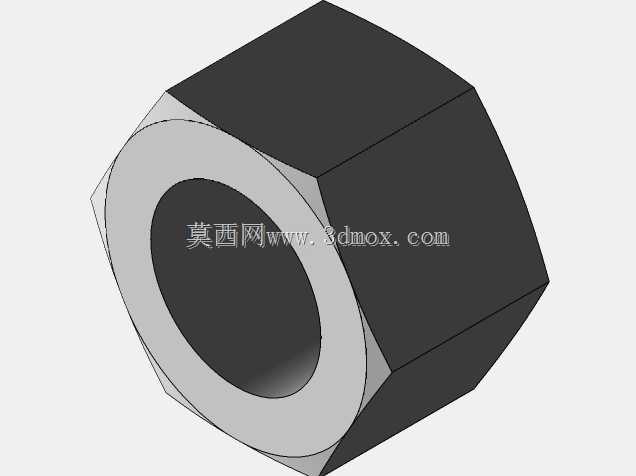

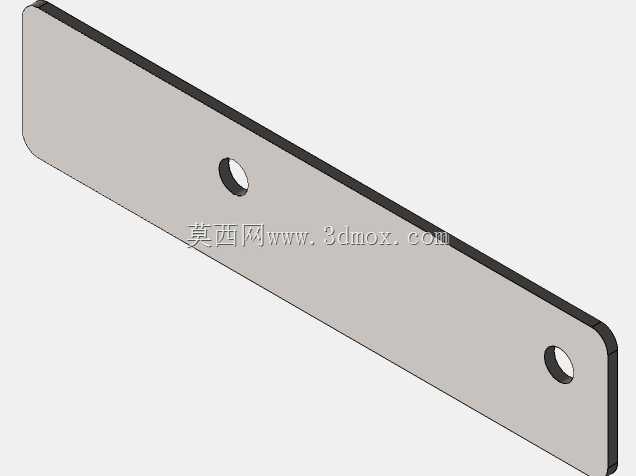

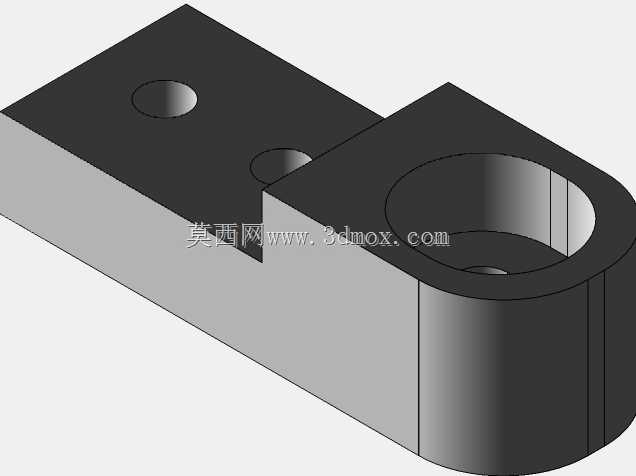

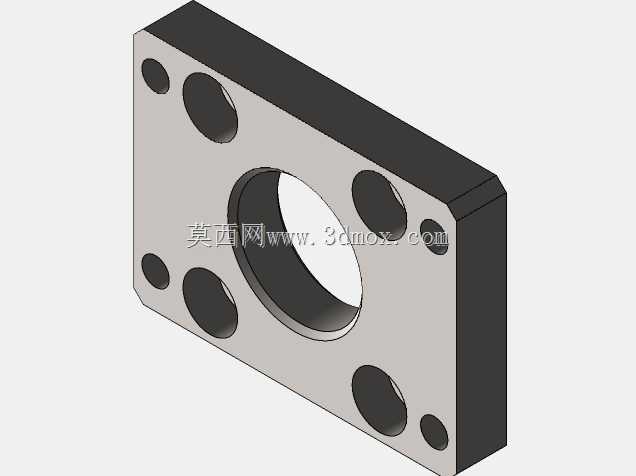

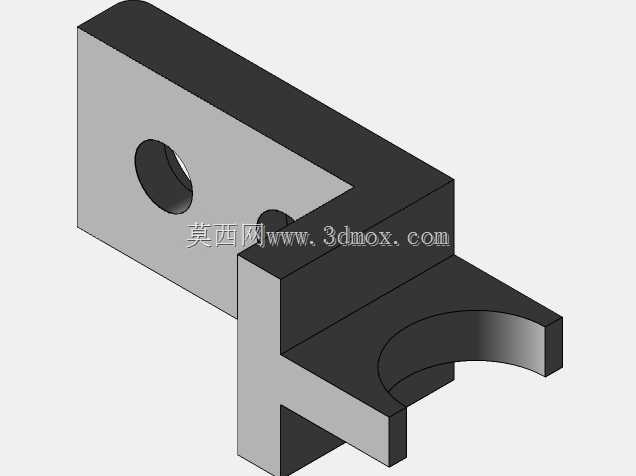

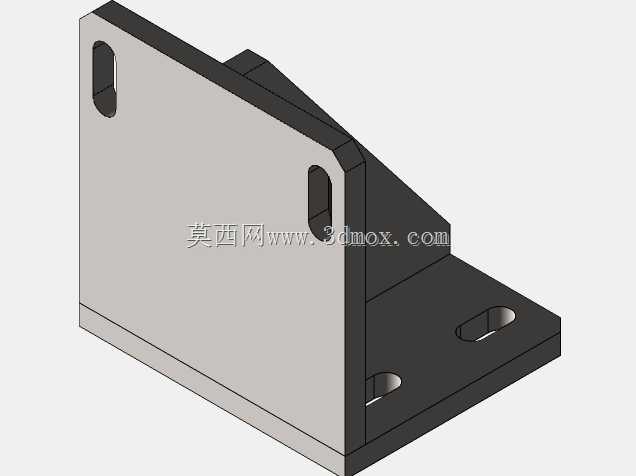

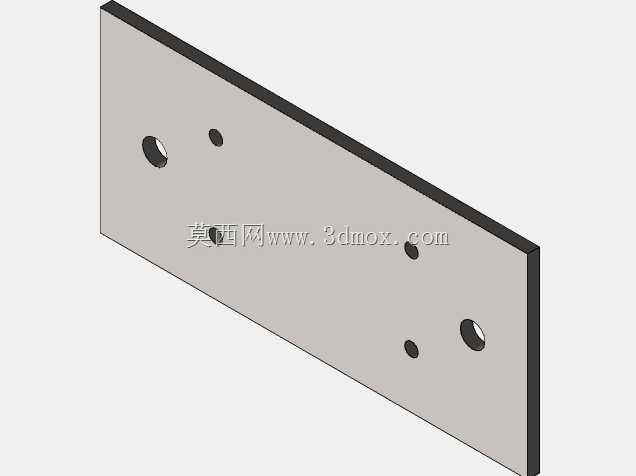

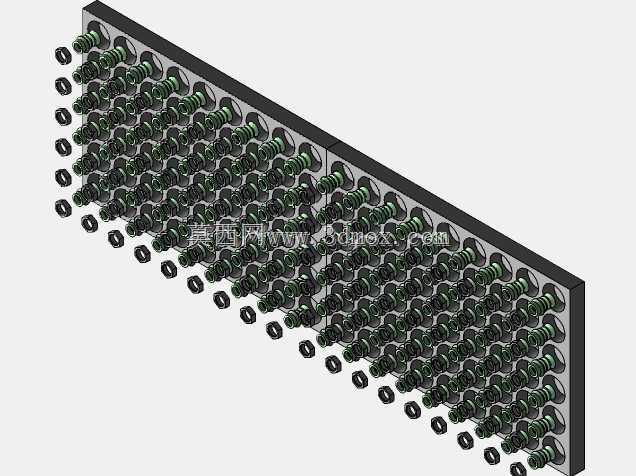

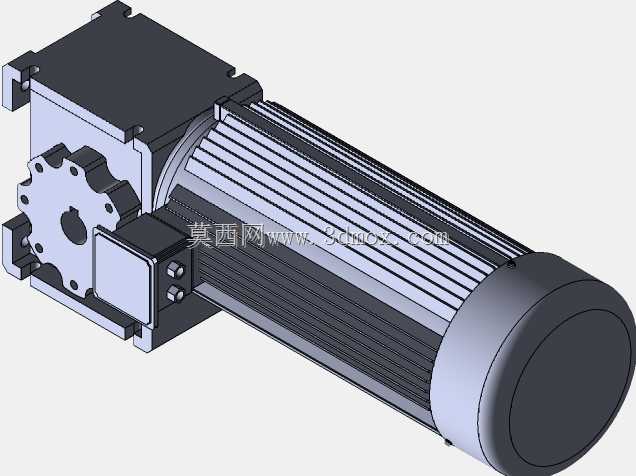

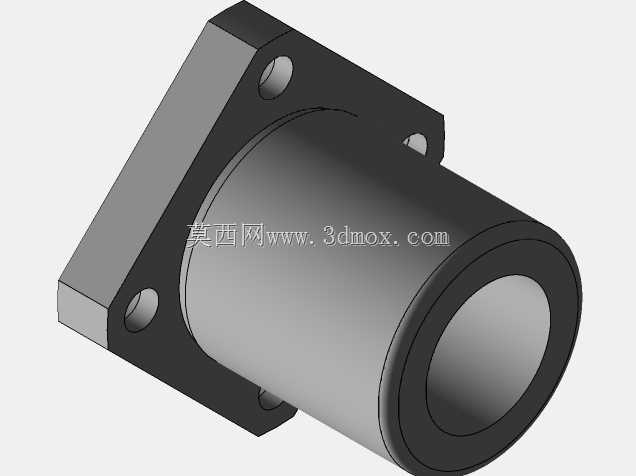

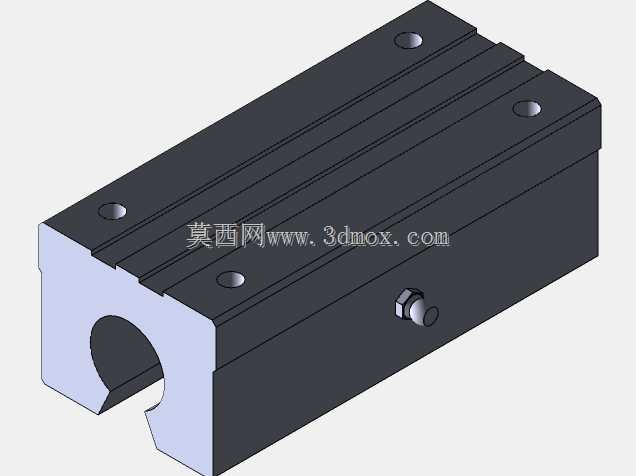

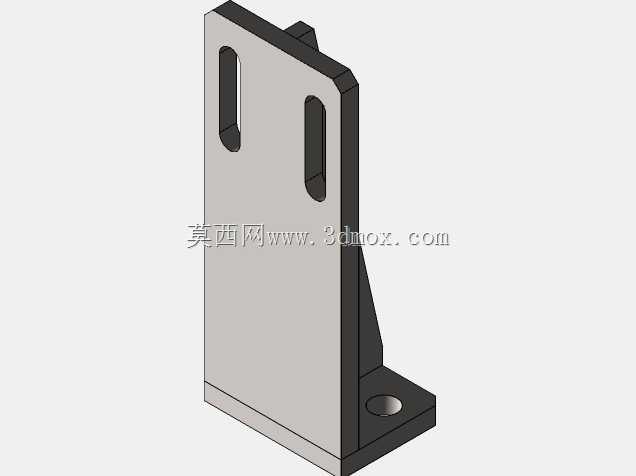

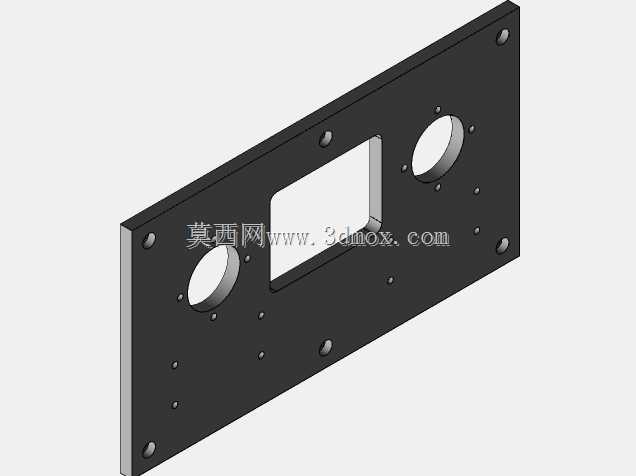

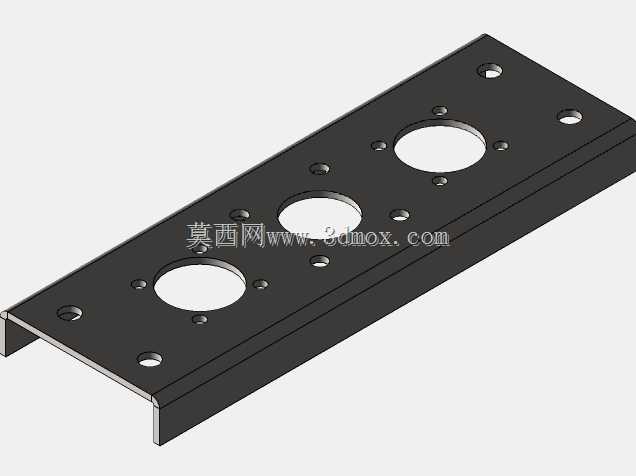

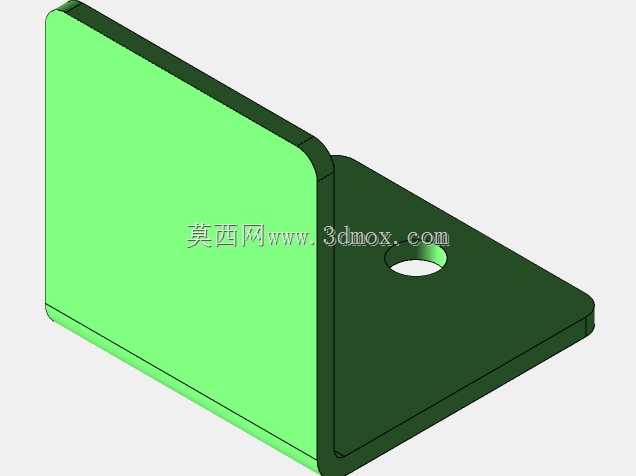

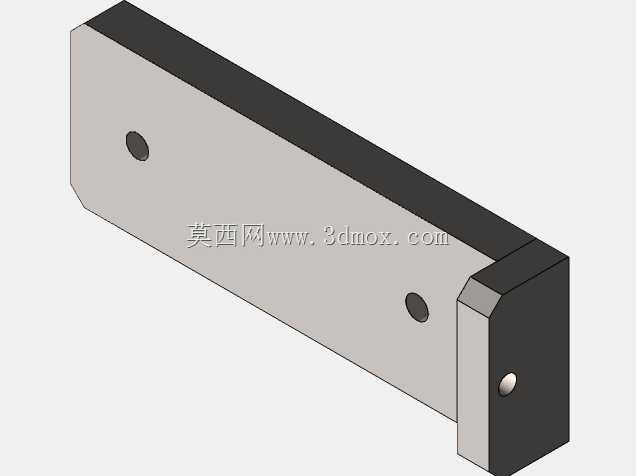

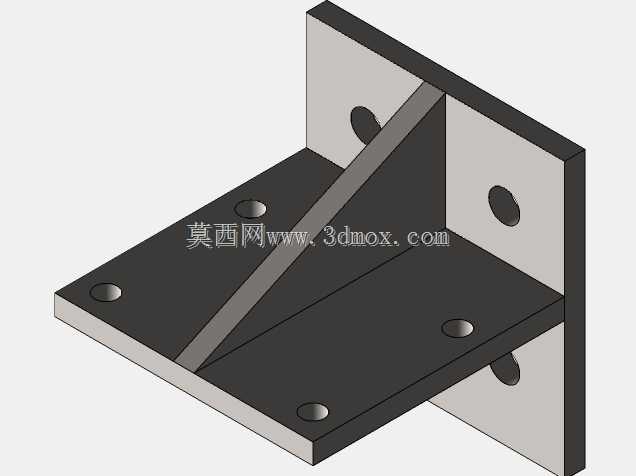

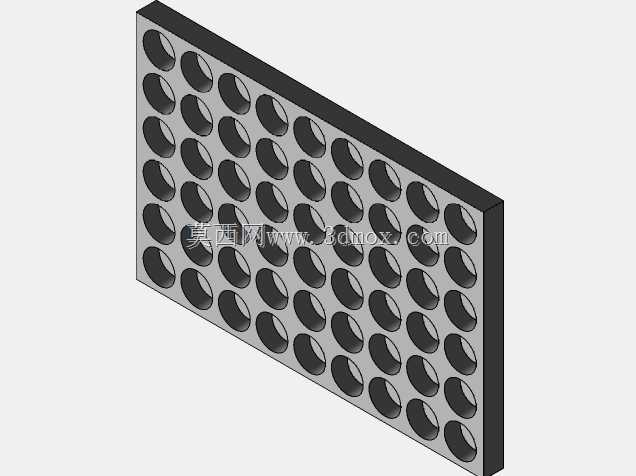

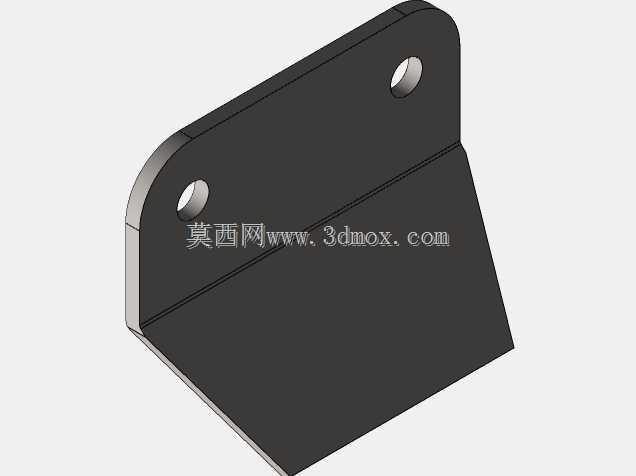

　　保证满载状态下主梁的绕度控制在允许范围内，避免上部安装的精密部件因主梁变形出现对位偏差；横向端梁则负责连接两根主梁的端部，约束两根主梁的相对位移，提升框架整体的平面度稳定性，端梁与主梁的连接采用满焊焊接工艺，焊后需对焊缝进行打磨处理，避免应力集中导致长期使用后焊缝开裂。框架的安装边界设计充分考虑了现场部署的需求，纵向主梁的底部预留了地脚安装孔位，可通过膨胀螺栓与地面固定，也可搭配可调脚杯实现水平度调节，适配地面不平整的车间安装场景；主梁的上表面则预留了标准化的安装螺孔阵列，螺孔的间距按照通用设备的安装基准设计，可直接固定上部的台板、导轨安装座、电机安装板等部件，无需二次打孔加工，缩短设备的组装周期。从实际使用场景来看，

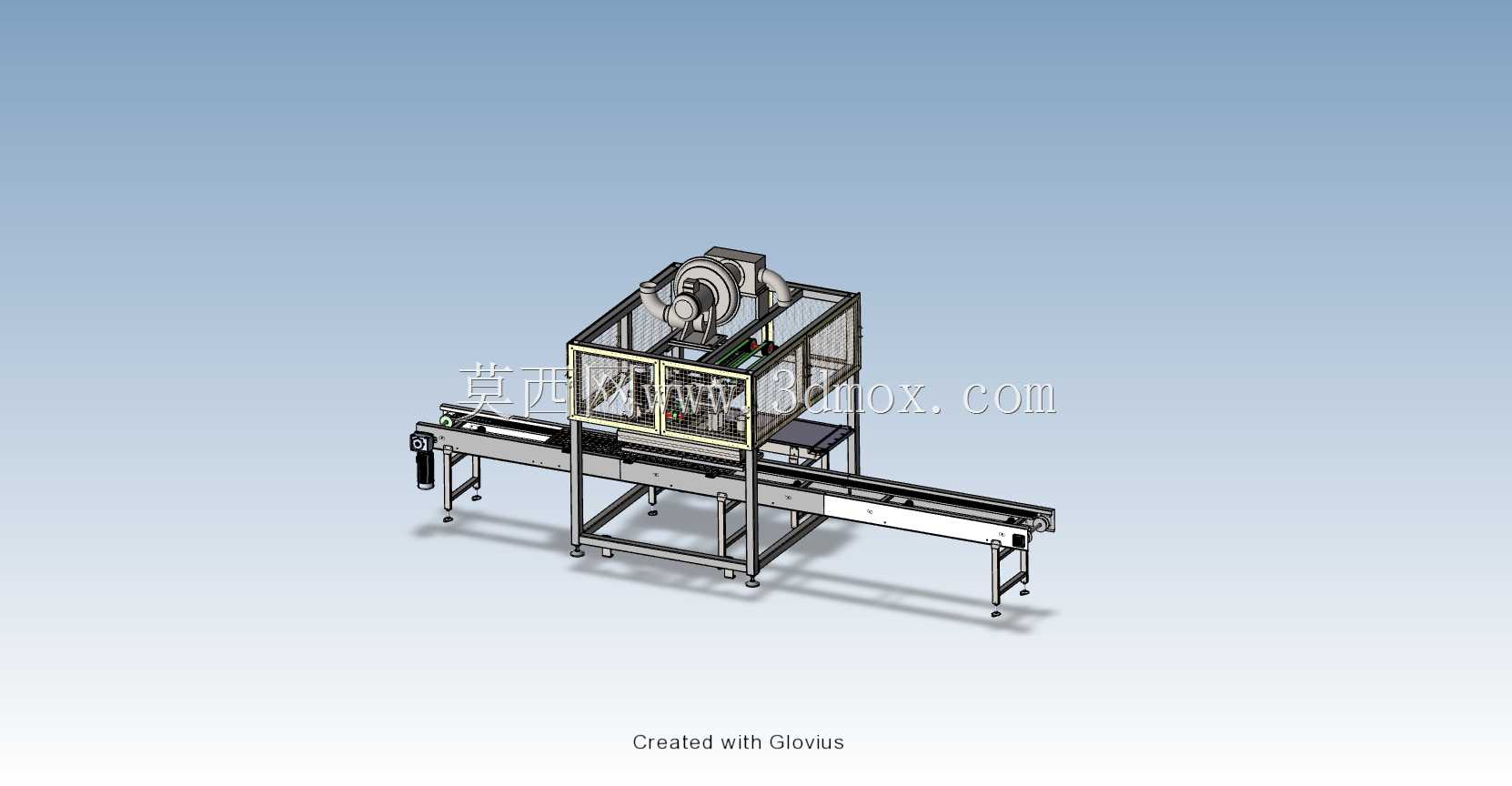

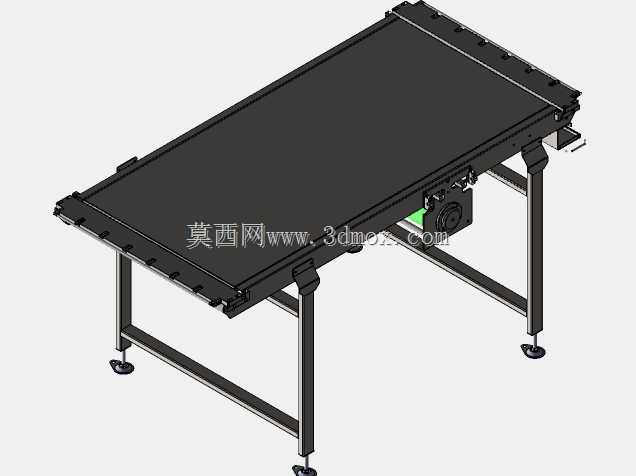

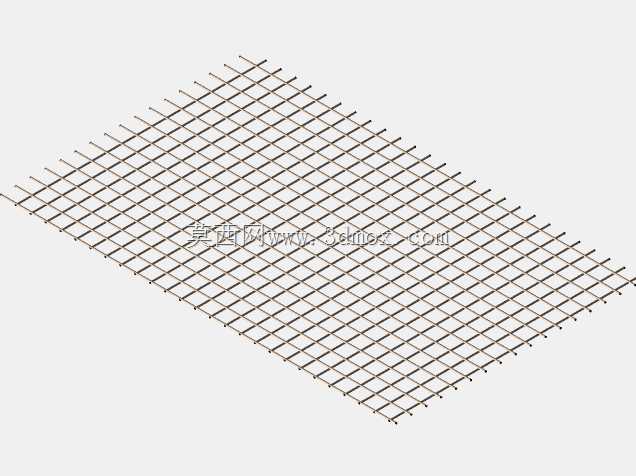

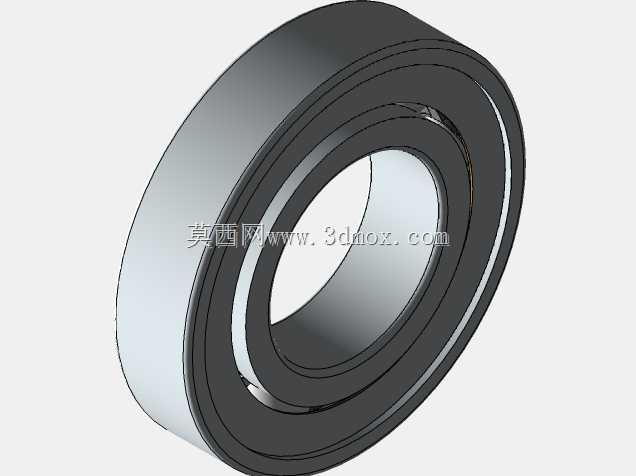

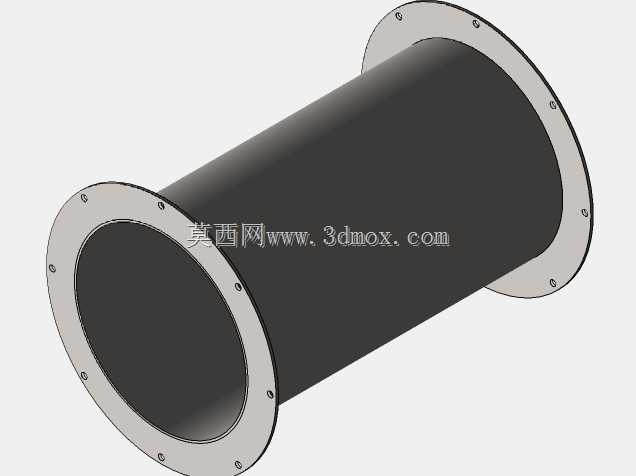

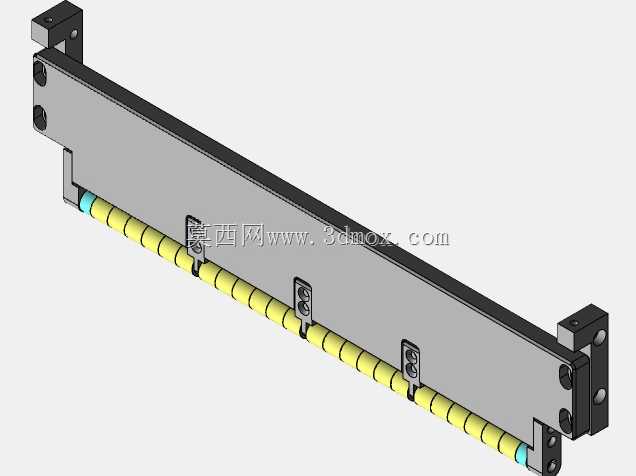

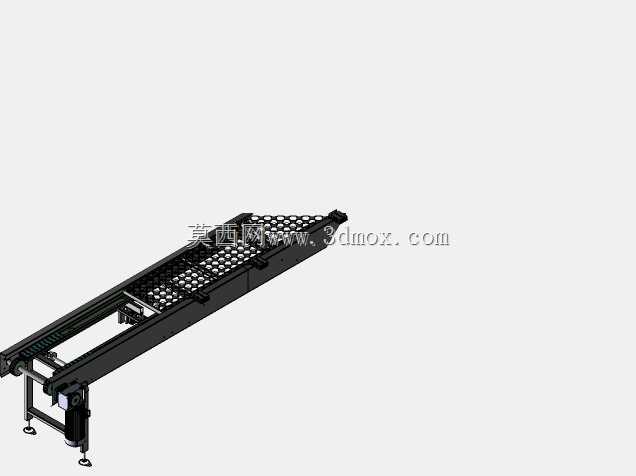

　　这类框架常作为小型饼干成型设备、轻型输送设备、台式加工设备的底座使用，开口侧可方便操作人员伸入设备下部进行清理、维护、调整作业，相比封闭式的箱型机架，自重更轻，耗材更少，同时能满足常规轻载设备的刚度需求。设计过程中需重点关注焊接变形的控制，由于方管型材壁厚较薄，焊接时若参数选择不当，容易出现主梁弯曲、端梁角变形的问题，因此组焊时需采用专用工装夹具对各型材进行定位固定，采用分段对称焊接的工艺，焊后对框架进行时效处理消除焊接应力，再通过机加工方式对上下安装面进行铣平处理，保证框架上平面的平面度、上下平面的平行度满足安装要求，避免上部部件安装后出现倾斜、卡滞问题。框架的表面处理可根据使用环境选择喷塑、喷漆或者镀锌处理，在潮湿、

　　有腐蚀的生产场景中，可选择镀锌后喷塑的工艺，提升框架的防锈耐腐蚀能力，延长设备的整体使用寿命。另外，框架的型材选型并非固定，可根据上部设备的载荷大小调整方管的截面尺寸与壁厚，若上部载荷较大，可在两根纵向主梁之间增加横向加强梁，或者在主梁内部加装加强筋，进一步提升框架的承载能力，同时不会过多增加框架的整体重量，兼顾刚度与轻量化的需求。在管线排布方面，可利用方管的中空内腔穿设设备的电源线、控制线、气路管路，避免管线外露造成的磕碰、老化问题，让设备整体外观更整洁，同时降低管线被物料、工具剐蹭损坏的风险。
