CA6140车床配套急停控制按钮组件设计

　　这款急停控制组件是为普通卧式车床CA6140配套设计的安全控制元件，在机床操作场景中承担着紧急工况下快速切断控制回路、停止设备运行的核心安全作用，属于机床电气控制系统中不可缺少的安全防护部件。从实际应用场景来看，这类急停按钮通常安装在车床操作面板的易触及位置，当加工过程中出现刀具崩损、工件装夹松动、人员误触危险区域等突发状况时，操作人员无需寻找复杂的控制开关，直接拍压按钮头部即可触发停止动作，最大程度缩短应急响应时间，避免设备损坏与人员伤害事故的发生。

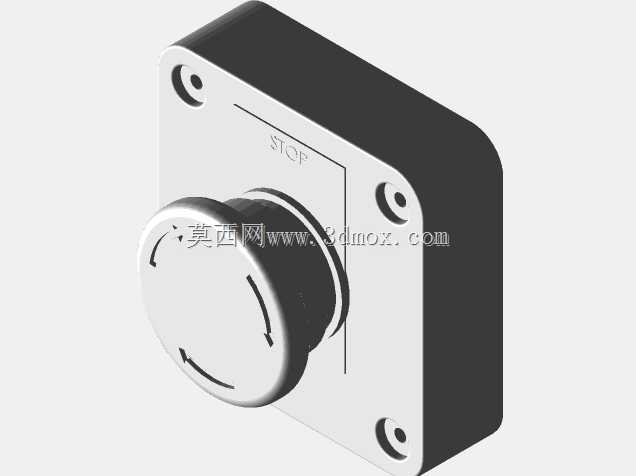

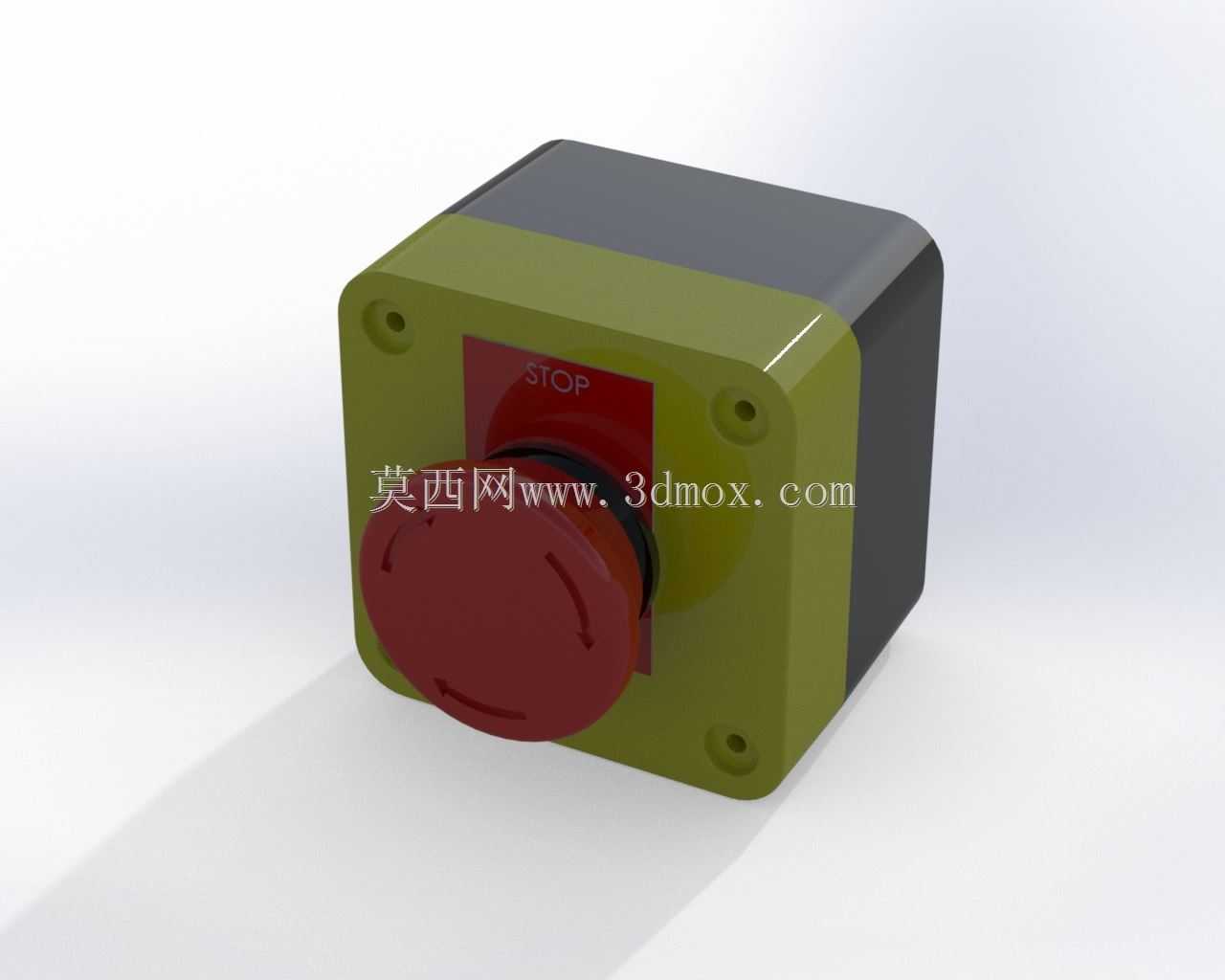

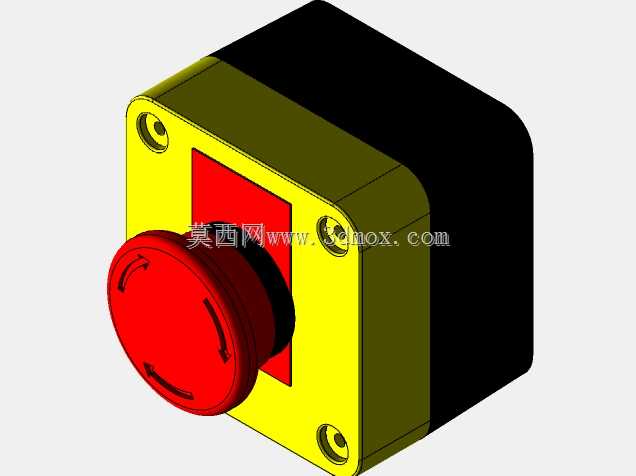

　　从功能特性上看，该组件采用自锁式结构设计，拍压后按钮会保持在触发位置，持续切断控制回路，只有通过顺时针旋转按钮头部才能解除锁定恢复待机状态，这种设计可以避免误碰复位导致的设备意外重启，符合机床安全设计的强制要求。按钮头部采用大直径红色蘑菇头造型，表面带有防滑凹槽，即使操作人员戴着手套也能快速准确触发，按钮头部后方的安装面板上印有清晰的STOP标识，配合红色的按钮本体与橄榄绿色的安装盒体，色彩辨识度极高，在复杂的车间光线环境下也能快速定位。

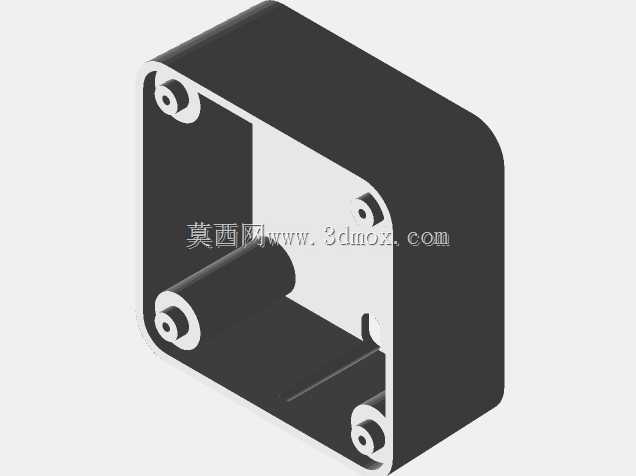

　　设计过程中首先考虑的是安装适配性，整个组件采用方形安装盒结构，盒体四个角预留了沉头安装孔，可以直接通过螺栓固定在车床的钣金操作面板或者设备旁的立式操作站上，安装孔位的间距符合通用电气控制盒的安装标准，不需要额外加工定制安装板就能完成装配。盒体内部预留了足够的接线空间，可以容纳急停按钮的接线端子以及配套的控制线束，盒体与上盖之间采用卡扣加螺丝的双重固定方式，能够抵御车间内的切削液飞溅、金属粉尘侵入，防护等级满足普通机床加工场景的使用要求。

　　从结构细节来看，按钮的触发行程设计在合理区间，既不会因为行程过短导致轻微触碰就误触发，也不会因为行程过长导致紧急情况下拍压无法及时触发，内部的触点模块采用常闭触点设计，触发时直接断开控制回路的供电，符合安全回路“常闭通电、断开即停”的设计原则，即使控制线出现断线故障，设备也会自动停止运行，避免失控风险。按钮与安装盒面板之间加装了橡胶密封垫圈，能够有效阻挡切削液、灰尘从按钮安装缝隙进入盒体内部，延长触点的使用寿命，减少日常维护的频次。

　　在安装边界方面，整个组件的外形尺寸紧凑，不会占用过多的操作面板空间，安装时只需要在面板上开出对应尺寸的按钮安装孔，将按钮从面板正面装入，背面用固定螺母锁紧即可完成按钮的装配，再将接线端子接入车床的安全控制回路，扣合盒盖就完成了整个组件的安装，整个装配过程不需要复杂的专用工具，普通的电气装配人员就能快速完成。盒体的边角做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在操作设备时被磕碰划伤，细节设计符合人机工程学要求。

　　实际使用过程中，这类急停按钮需要定期检查触发灵活性与触点导通可靠性，该结构的设计预留了触点检修空间，不需要将整个盒体从设备上拆下，只需要打开盒盖就能检查触点状态、紧固接线端子，日常维护十分便捷。按钮头部采用耐磨的工程塑料材质，能够承受频繁的拍压冲击，长期使用也不会出现开裂、破损的情况，盒体采用高强度的工程塑料注塑成型，抗冲击性能好，即使被轻微磕碰也不会出现碎裂变形的问题，能够适应车间内复杂的使用环境。
