CA6140车床配套三相感应电机机架结构

　　在普通车床的传动系统布局中，主轴驱动单元的安装可靠性直接决定了整机切削加工的稳定性，这款适配CA6140车床的三相感应电机机架，正是围绕车床床头箱的输入动力匹配需求完成的结构设计。从实际安装场景来看，CA6140作为应用极广的普通卧式车床，主电机需要通过V带将动力传递给床头箱的输入轴，电机机架的安装平面度、轴伸同轴度偏差，会直接影响带轮的传动效率，偏差过大时还会加剧V带的异常磨损，甚至引发运行过程中的振动传导到床身，影响工件加工的表面粗糙度。

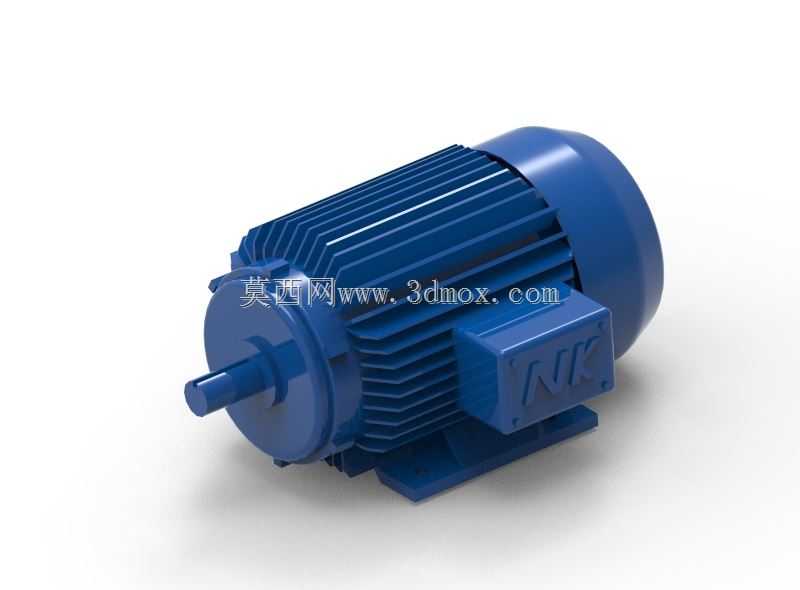

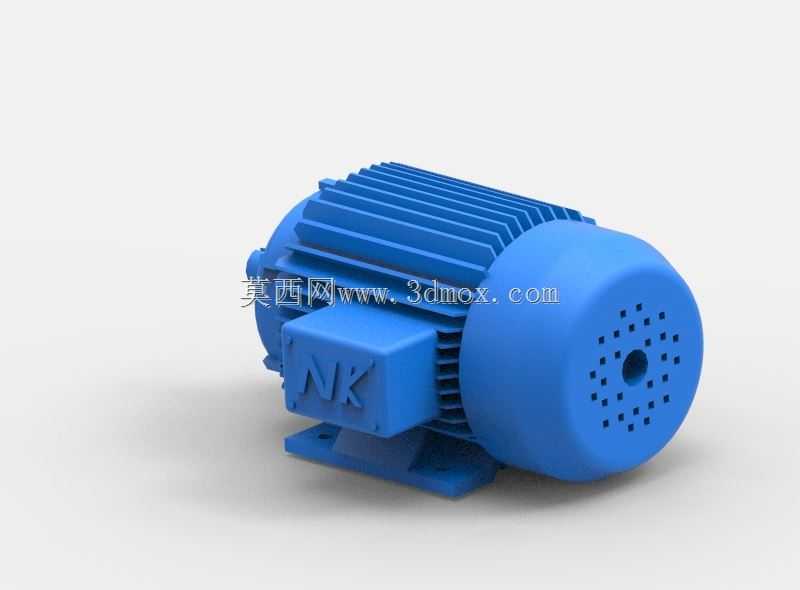

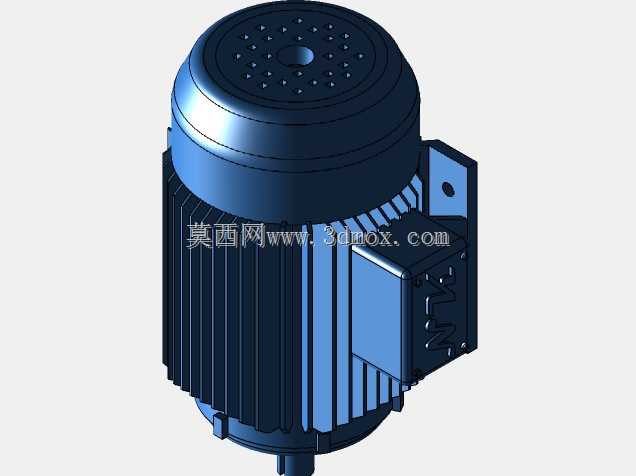

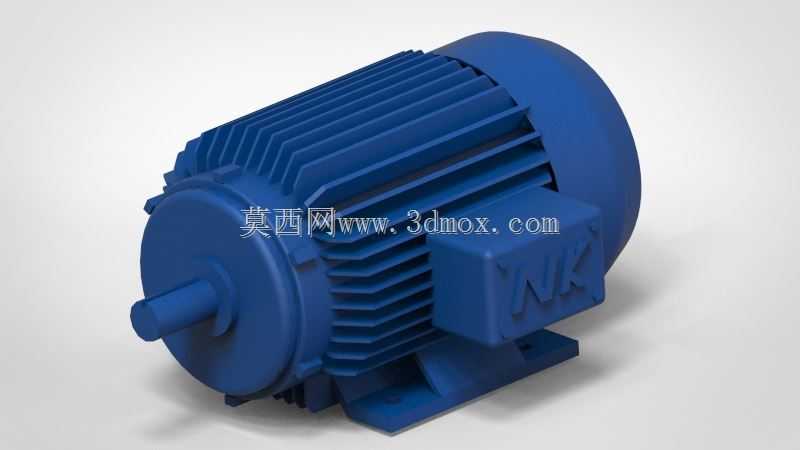

　　这款机架的设计完全围绕感应电机的安装固定需求展开，底部采用一体化铸造成型的安装脚结构，两个安装脚的平面经过铣削加工，保证和车床床身电机安装板的贴合度，避免安装后出现应力变形。机架的主体筒身采用带轴向散热筋的结构，散热筋的排布方向顺着电机运行时的冷却风流向，能够在电机转子自带风叶转动时，让气流顺着筋条间隙快速带走定子绕组产生的热量，避免长时间满负荷切削时电机出现过热降额的问题。接线盒的位置设置在筒身侧方偏下的位置，既方便现场布线时的线缆接入，也能避免车床加工时飞溅的切削液直接淋到接线盒的密封面上，降低线缆接头受潮短路的风险。

　　从安装边界尺寸来看，这款机架对应的电机轴直径为24mm，轴伸长度为45mm，轴中心到底座安装面的高度为76mm，这个中心高尺寸完全匹配CA6140车床原配主电机的安装高度，替换安装时不需要调整带轮的中心距，也不需要额外加工调整垫片，能够直接完成原位替换。电机整体总长度为322mm，在车床床身的电机安装腔体内，这个长度尺寸预留了足够的接线和维护空间，不会和床身的防护罩、V带张紧机构产生运动干涉。底座的安装孔直径为10mm，两个安装孔的孔距为100*140mm，孔位公差按照IT7级精度加工，安装时可以直接穿入固定螺栓完成定位，不需要现场扩孔或者修配。

　　在结构设计的细节处理上，机架的前端盖和后端盖都采用止口定位结构，和筒身的配合面经过精加工，保证定子和转子的同轴度，减少转子转动时的气隙不均匀问题，降低运行时的电磁噪音。电机的输出轴端设置有密封轴承室，能够防止车床加工环境中的金属切屑、粉尘进入轴承内部，延长轴承的维护周期。底座的安装脚位置设置有加强筋结构，从筒身外壁一直延伸到安装脚的端面，能够在电机满负荷启动、切削负载突然变化时，承受足够的倾覆力矩，避免安装脚出现断裂变形。

　　从实际选型适配的角度来说，这款机架对应的三相感应电机，主要用于CA6140车床的主传动驱动，也可以适配同安装尺寸的其他金属切削设备、输送设备的动力单元安装需求。在进行三维建模时，所有的安装尺寸都按照实物测绘的公差带进行建模，安装孔的位置、轴伸的尺寸、中心高的参数都和实际量产零件保持一致，工程师在进行车床改造、传动系统布局设计时，可以直接调用这个模型进行装配干涉检查，不需要反复核对二维图纸的尺寸，能够有效减少设计阶段的尺寸匹配错误。

　　在设备维护场景中，这款机架的结构拆解性较好，前后端盖的固定螺栓采用统一规格，现场维护时不需要准备多种规格的拆装工具，更换轴承、清理定子散热筋缝隙中的积尘时都比较方便。接线盒的内部预留了足够的接线空间，三相电源线的接入、接地端子的固定都有充足的操作空间，不会出现线缆挤压导致的绝缘层破损问题。机架的表面采用喷塑处理，能够耐受车间环境中的油污、切削液腐蚀，长期使用不会出现漆面脱落、壳体锈蚀的问题。

　　对于三维建模从业者来说，这个模型的结构细节完整还原了量产铸铁电机机架的所有工艺特征，包括散热筋的拔模斜度、安装脚的铸造圆角、止口配合面的加工余量特征，在进行装配设计时，可以直接用来模拟电机的实际安装状态，检查周边的管线、防护罩、张紧机构的位置是否合理，避免生产装配时出现干涉问题。对于设备选型的工程师来说，这个模型的所有安装边界尺寸都和实物一致，可以直接导入到设备的整体装配模型中，完成动力单元的布局设计，不需要额外测量实物尺寸，大幅缩短设计周期。
