CA6140车床配套钢制储料滚筒结构设计

　　在普通卧式车床的加工辅助工序中，钢制滚筒是承担工件周转、切削液暂存、加工余料收纳的常用配套构件，尤其在CA6140这类通用车床的生产工位周边，这类钢制滚筒的使用频率极高，既可以用来临时存放加工产生的钢屑、边角余料，也可作为切削液沉淀中转的容器，部分工位还会将其改造为小型零件的周转承载件，适配车床加工过程中多工序间的物料转运需求。从实际使用场景来看，这类钢制滚筒常放置在车床排屑口侧方，承接加工过程中排出的带状或团状切屑，避免切屑堆积在机床导轨周边影响操作，也可在进行批量轴类、盘类零件加工时，作为成品件的临时存放容器，减少零件磕碰划伤的概率。

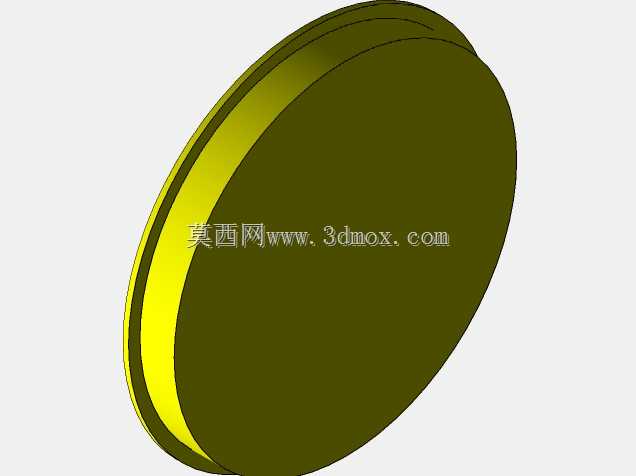

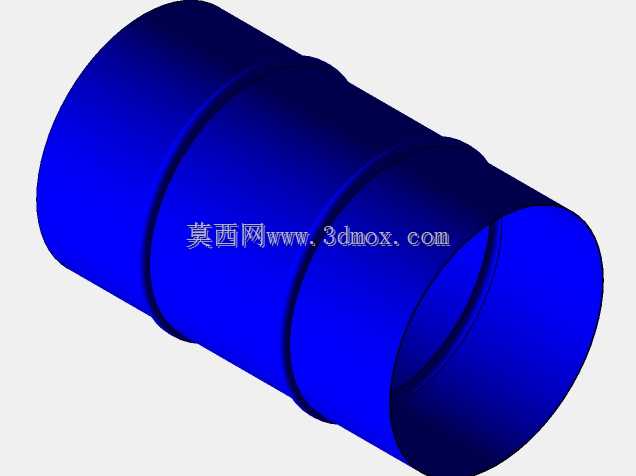

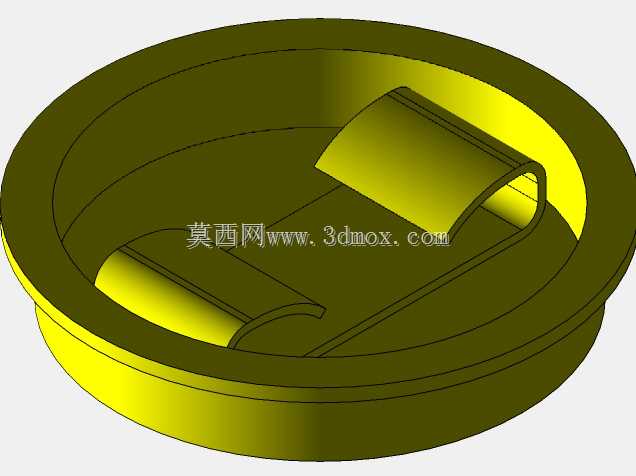

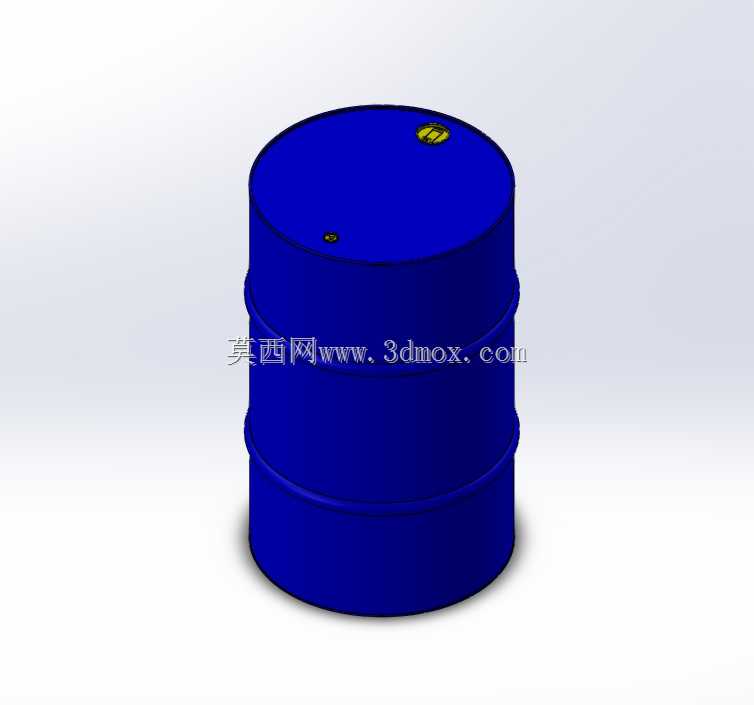

　　这款钢制滚筒的整体结构采用三段式卷制焊接成型思路，筒身主体选用厚度均匀的冷轧钢板卷圆后纵向焊接，焊缝位置做打磨平滑处理，避免应力集中导致的桶身变形，筒身上设置两道环形滚压加强筋，沿筒身周向均匀分布，既可以提升筒身的径向抗挤压能力，避免满载物料时桶身出现鼓胀变形，也能作为堆叠放置时的定位卡位，方便多个滚筒叠放收纳，减少车间工位的占地空间。桶底采用与筒身同厚度的钢板冲压成型，与筒身下端采用环缝满焊连接，焊接后做渗漏测试，确保盛装液态介质时不会出现滴漏问题，桶顶边缘做卷边压圆处理，消除钢板裁切后的锋利毛边，避免操作人员取放物料时被划伤。桶顶预留两个对称的注放口，其中大口径位置适配常规的物料倾倒需求，小口径位置可适配管路连接，方便抽取筒内盛装的液态介质，两个口部均设置冲压成型的密封盖，盖体与桶口采用过盈配合，日常存放时可避免杂物落入筒内。

　　从安装与使用边界来看，这款钢制滚筒的整体高度适配CA6140车床的排屑口高度，放置在地面时桶身上沿与排屑口下沿预留100mm左右的间隙，既不会干涉排屑轨迹，也能避免切屑飞溅到桶外，桶身外径控制在600mm以内，可适配车间常用的手动液压叉车叉取转运，底部无额外突出结构，放置在地面时可保持稳定，满载状态下的倾斜角度不超过15度时不会出现倾翻问题。设计过程中充分考虑了机加工车间的实际使用工况，筒身内外表面均做防锈喷涂处理，可耐受切削液、润滑油的轻度腐蚀，长期在潮湿的车间环境中使用也不会轻易出现锈层脱落的问题，桶身的焊缝位置均做去应力处理，在频繁倾倒物料、承受冲击载荷的工况下，不会出现焊缝开裂的问题。

　　在结构细节设计上，这款钢制滚筒没有设置额外的外伸把手，避免在车床周边狭窄的操作空间中形成磕碰隐患，需要转运时可通过桶顶的卷边位置抬取，也可适配专用的桶夹工具进行吊装转运，适配车间内的天车、手动叉车等多种转运设备。筒身的加强筋位置经过受力验算，当滚筒满载切屑或液态介质时，加强筋可承担筒身60%以上的径向载荷，避免桶身长期受载出现塑性变形，桶底与地面接触的位置做轻微的外翻边处理，增大桶底与地面的接触面积，减少单位面积的压强，避免在环氧地坪的车间内压出凹痕。针对车床加工中常出现的高温切屑存放需求，桶身内壁的涂层可耐受最高150摄氏度的持续温度，短时间接触200摄氏度的高温切屑也不会出现涂层融化脱落的问题，完全适配普通车床钢件加工的切屑收纳需求。

　　实际使用中，这类钢制滚筒还可根据工位需求做功能拓展，比如在桶身外侧加装磁吸式置物架，存放车床操作常用的钩屑钩、毛刷等工具，也可在桶底加装排污阀，方便定期清理筒内沉淀的切屑与废液，不需要整体倾倒即可完成排污作业，降低操作人员的劳动强度。相较于塑料材质的周转桶，这款钢制滚筒的抗冲击能力更强，即使被掉落的工件砸中也不会出现破裂问题，使用寿命是普通塑料桶的5倍以上，更适合机加工车间这类重载、多冲击的使用场景。在建模过程中，所有的卷边、焊缝、加强筋结构均做了等比例还原，未对结构做简化处理，可直接用于后续的工程图导出、工位布局模拟，也可作为加工生产的结构参考，所有的尺寸参数均匹配实际工业使用的钢制桶通用规格，不需要额外调整即可适配多数机加工工位的使用需求。
