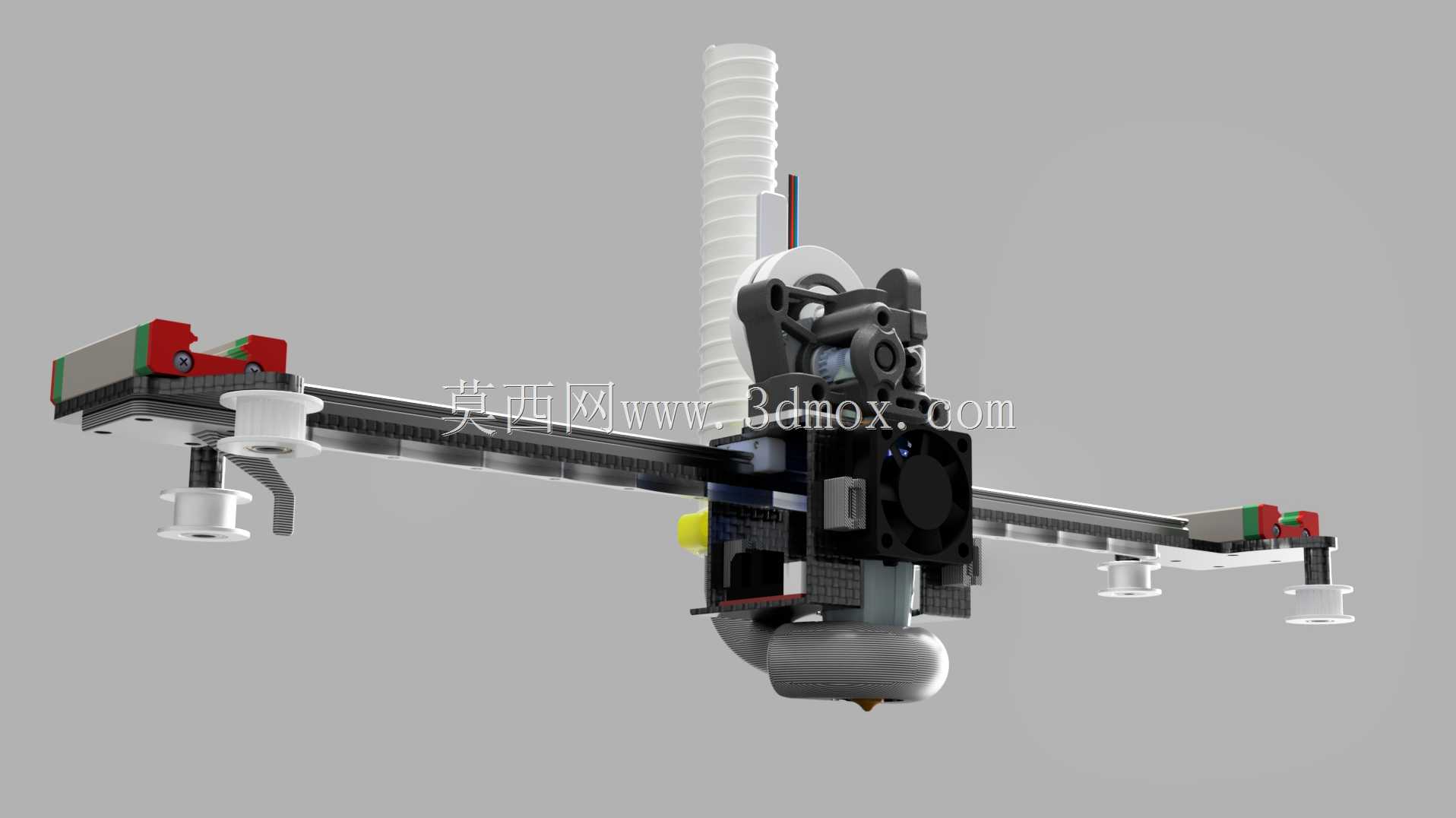

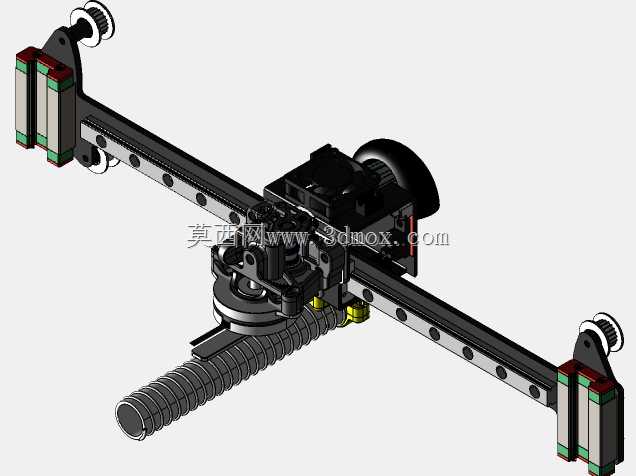

3D打印机CoreXY龙门运动挤出机构

　　这套结构属于FDM熔融沉积型3D打印机的核心运动执行端，直接决定设备打印过程中的运动精度、响应速度与成型稳定性，主要适配桌面级高性能消费级、准工业级3D打印场景，可覆盖PLA、ABS、PETG、TPU等多种常见耗材的打印需求，尤其适配高速打印工况下的精度保持要求。整套机构总重量控制在550g左右，轻量化设计有效降低运动惯量，在高速往返运动过程中能减少过冲、振纹等打印缺陷，提升成型件表面质量。

　　结构设计上采用成熟的CoreXY运动构型，核心XY运动机构保持完整的传动逻辑，X轴与Y轴均采用线性导轨作为运动导向部件，相比传统光轴导向结构，线性导轨的负载刚性更高、运动间隙更小，高速运动下的导向精度保持性更好，能有效降低长期使用后的磨损偏移风险。X轴配置MGN12规格线性导轨滑块，Y轴采用MGN9规格线性导轨滑块，搭配基于GT2 6mm带宽同步轮的皮带传动系统，传动比匹配合理，兼顾运动响应速度与传动扭矩传递效率，皮带张紧结构采用简单的端面挡块设计，无需额外复杂张紧机构即可完成皮带张力调整，后期维护操作便捷。

　　挤出端配置适配高流量打印需求的热端组件，可支持最高300℃以上的耗材熔融温度，搭配近程挤出结构，耗材输送路径短，回料响应速度快，能有效减少高速打印下的拉丝、漏料问题。冷却系统采用CPAP细丝冷却结构，针对打印件的层间冷却做了专门的风道优化，冷却气流精准指向喷嘴下方的刚挤出耗材区域，在打印小特征、悬垂结构时能快速固化耗材，减少悬垂面下垂、边角变形等问题，提升复杂结构的打印成功率。

　　安装边界方面，整套龙门机构的横向安装跨度适配对应尺寸打印机的机身框架，Z轴方向的运动连接位兼容标准的丝杆传动或皮带传动Z轴升降结构，安装孔位做了通用化设计，可直接替换同类型CoreXY结构3D打印机的原有龙门组件，无需对机身框架做大规模改造。结构上的板材、支架类零件采用碳纤维材质加工，相比传统亚克力、钣金零件，碳纤维零件的比强度更高，在保证结构刚性的前提下进一步降低运动部件重量，减少运动过程中的振动传递，提升整体打印稳定性。

　　实际使用过程中，这套机构的运动重复定位精度可控制在0.05mm以内，最高打印运动速度支持300mm/s以上，加速度可达5000mm/s²，能大幅缩短单件打印的耗时。喷嘴端的散热结构做了分区设计，热端散热与模型冷却风道相互独立，避免热端热量传递到上方挤出机构造成耗材提前软化堵头，同时模型冷却风道出风均匀，不会出现单侧冷却不足导致的成型件翘曲问题。所有走线均采用拖链内置布局，运动过程中线缆不会与其他结构产生剐蹭，长期往复运动下线缆弯折寿命更长，减少断线故障概率。

　　针对高速打印常见的振动问题，设计阶段对整体结构的质心做了居中优化，运动部件的质心尽量靠近导轨滑块的受力中心，减少偏载力矩带来的导轨额外磨损与运动抖动，同步轮的安装位做了同轴度公差约束，传动过程中皮带张力波动更小，运动更平顺。整套机构的零件模块化程度较高，热端、挤出机、冷却风扇等易损部件均可单独拆卸更换，后期维护成本低，无需整体拆解龙门结构即可完成常见故障的排查与零件替换。
