可调角度折叠式桌面手机支撑固定架

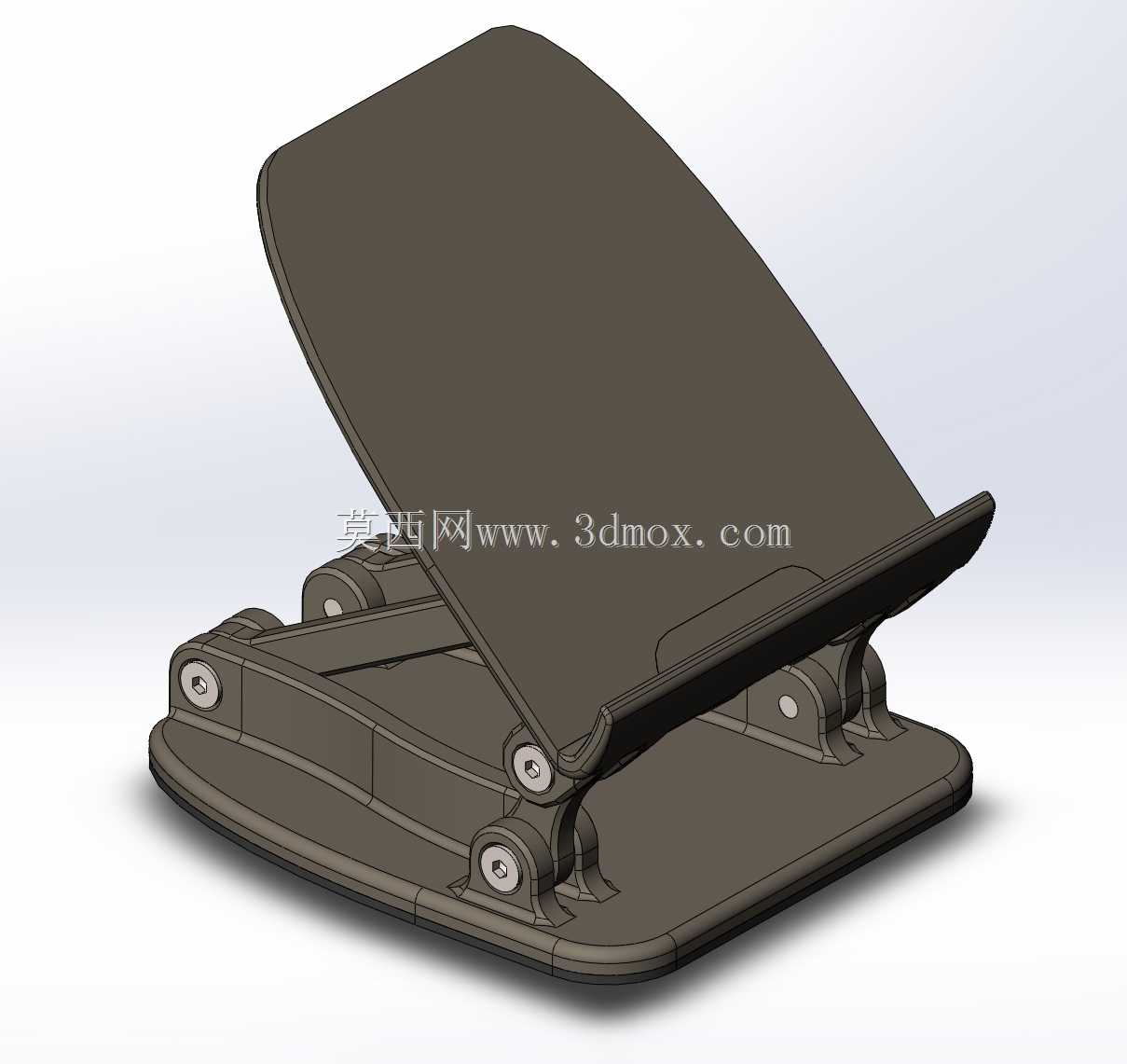

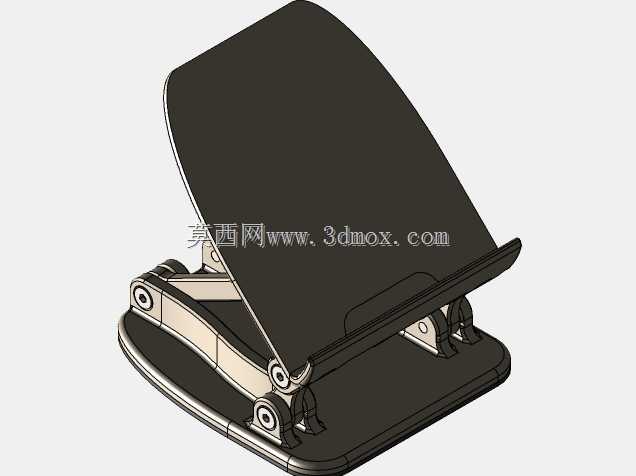

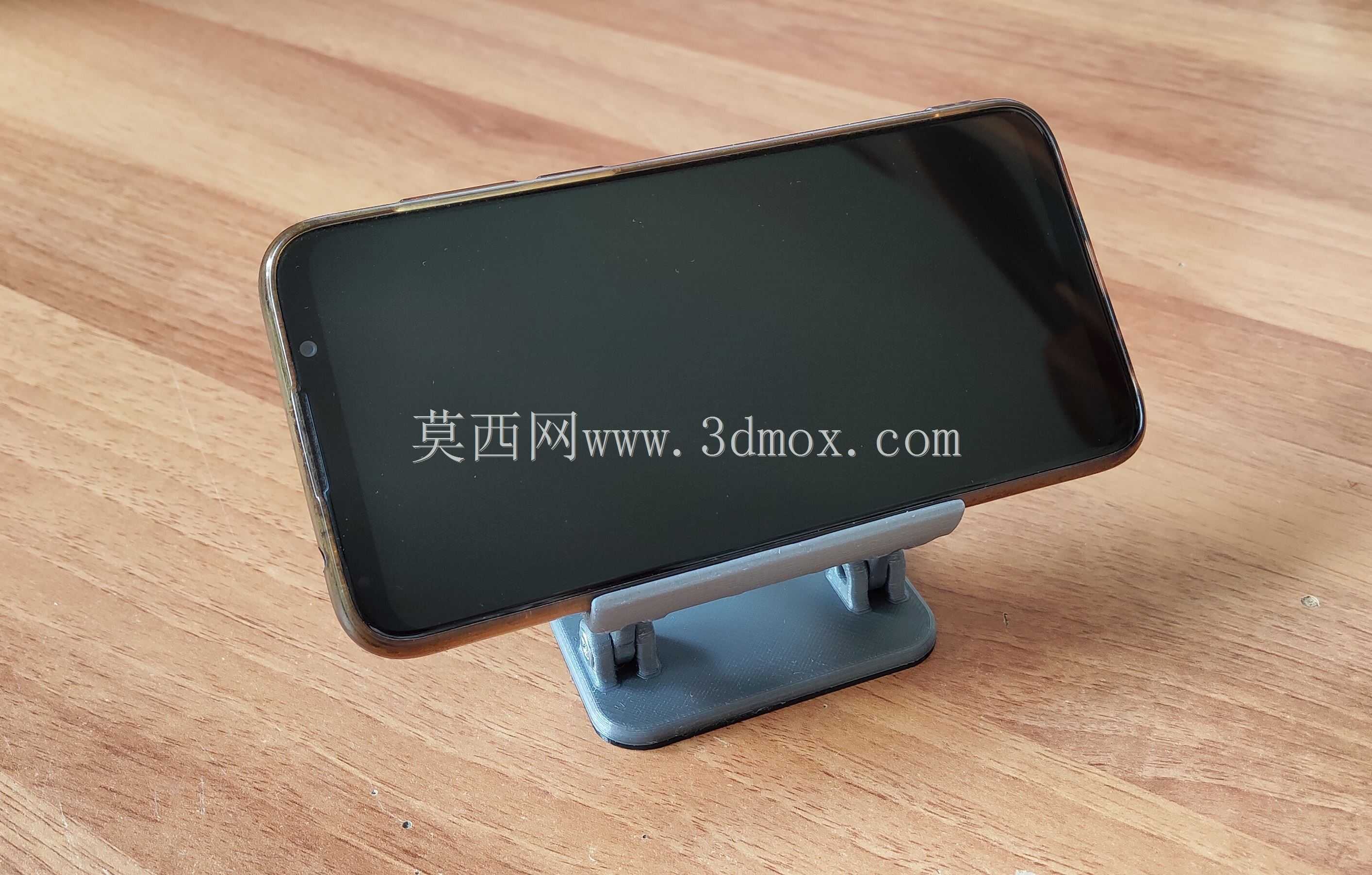

　　这款可调角度的桌面支撑固定结构，最初的设计出发点是解决桌面场景下电子设备长时间使用的姿态适配问题，日常办公场景中，不少从业者需要将手机放置在桌面查看消息、参考图纸或者对接工作沟通内容，普通的固定角度支架无法适配不同身高、不同坐姿下的视线角度，长时间低头查看容易造成颈部疲劳，而这款结构通过多组铰接副的设计，实现了支撑面板的大角度无级调节范围，能够覆盖从近乎平放的低角度到接近直立的高角度使用需求，适配不同使用场景下的视线高度要求。

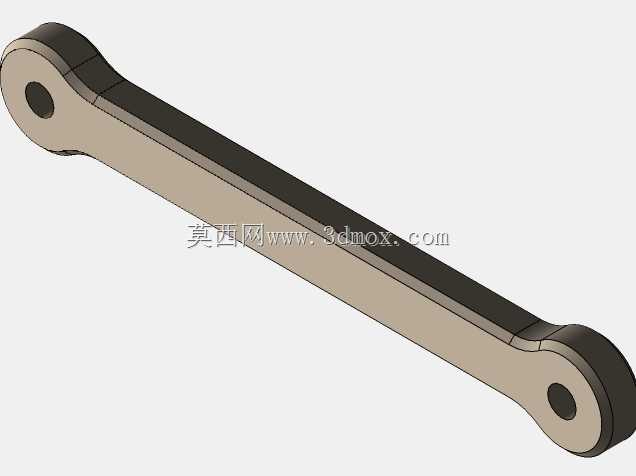

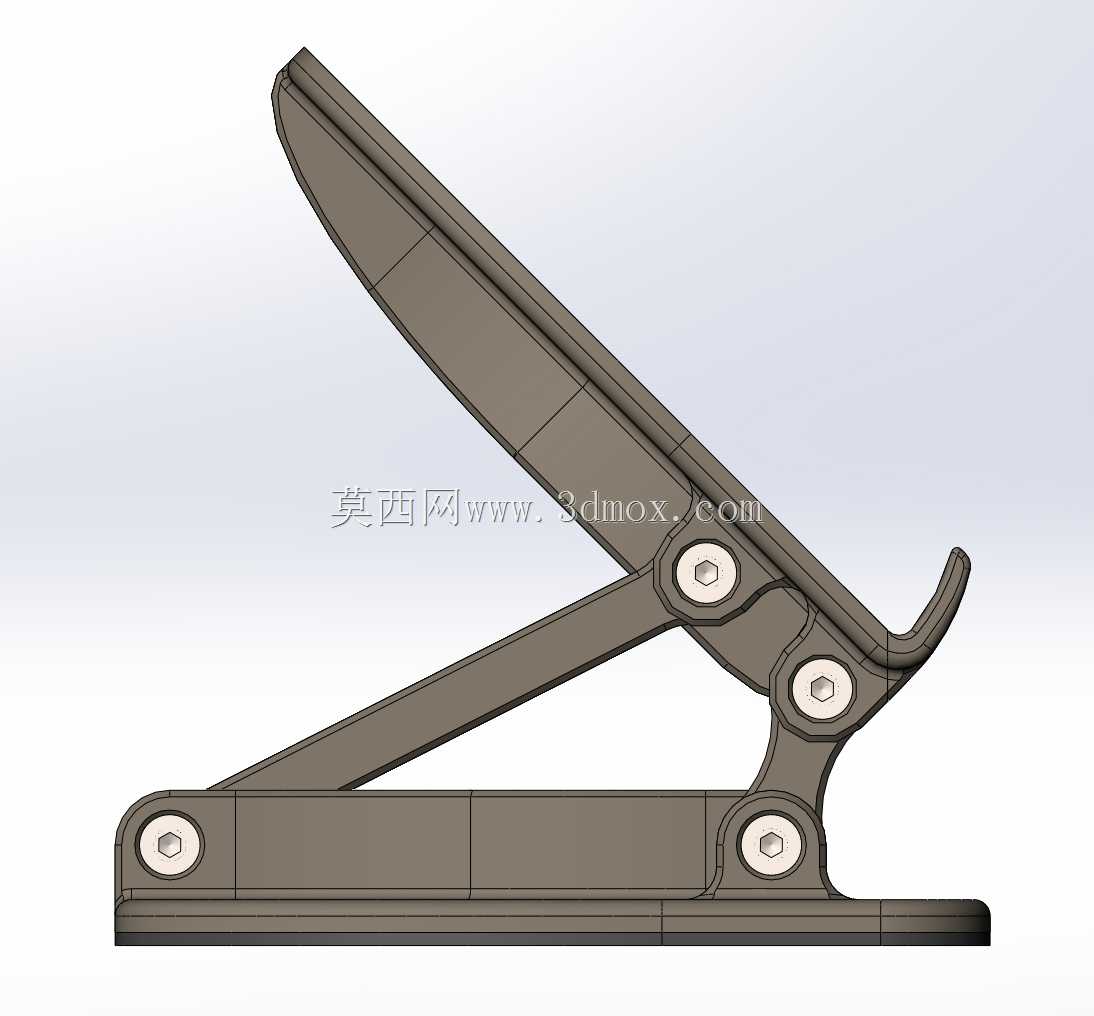

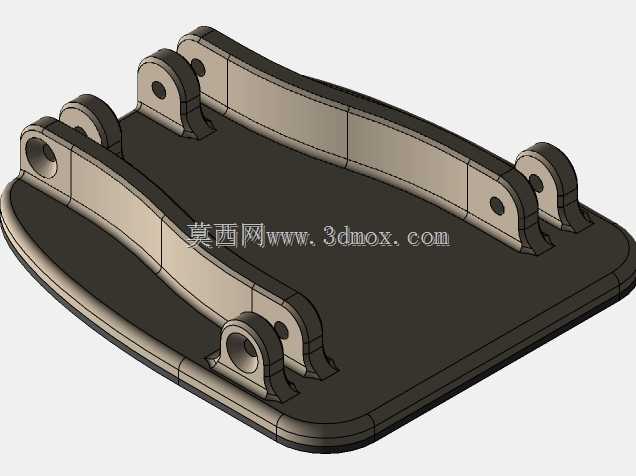

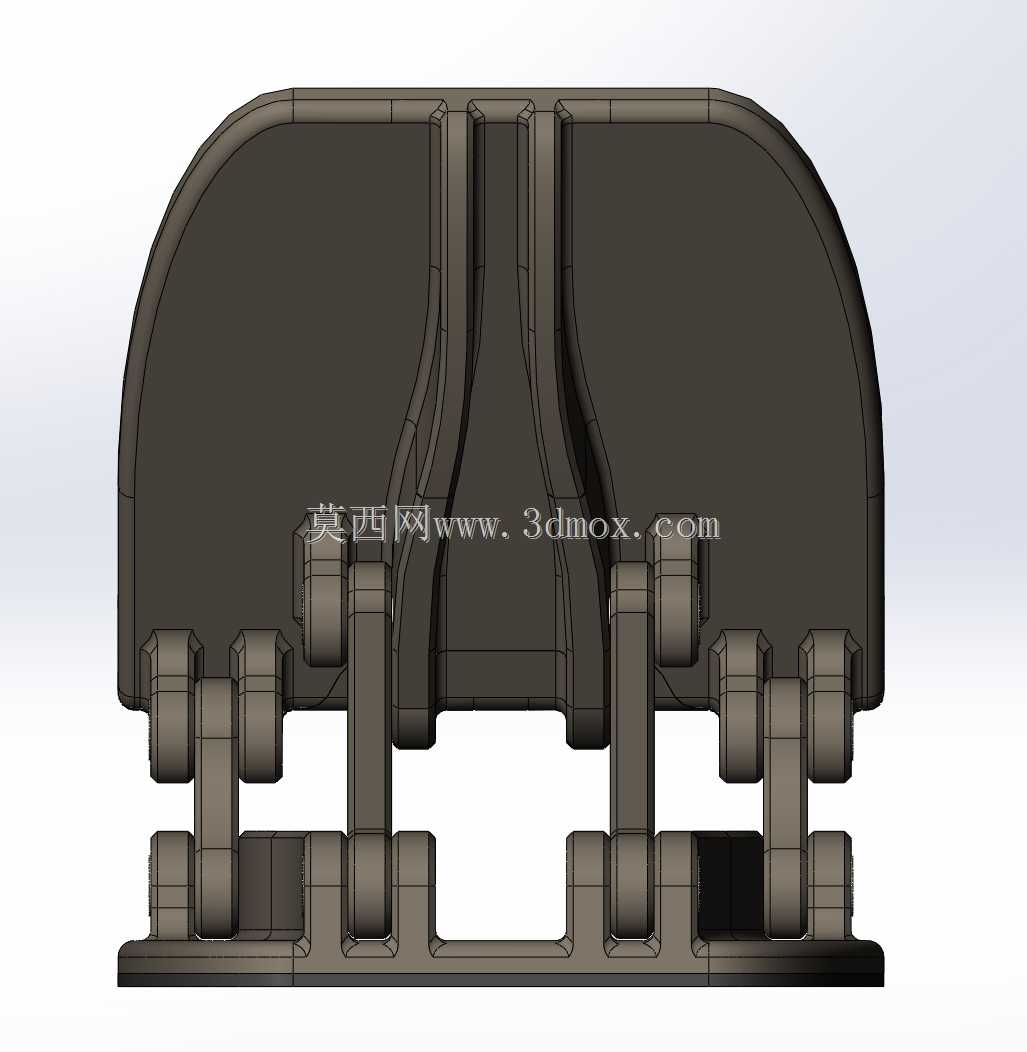

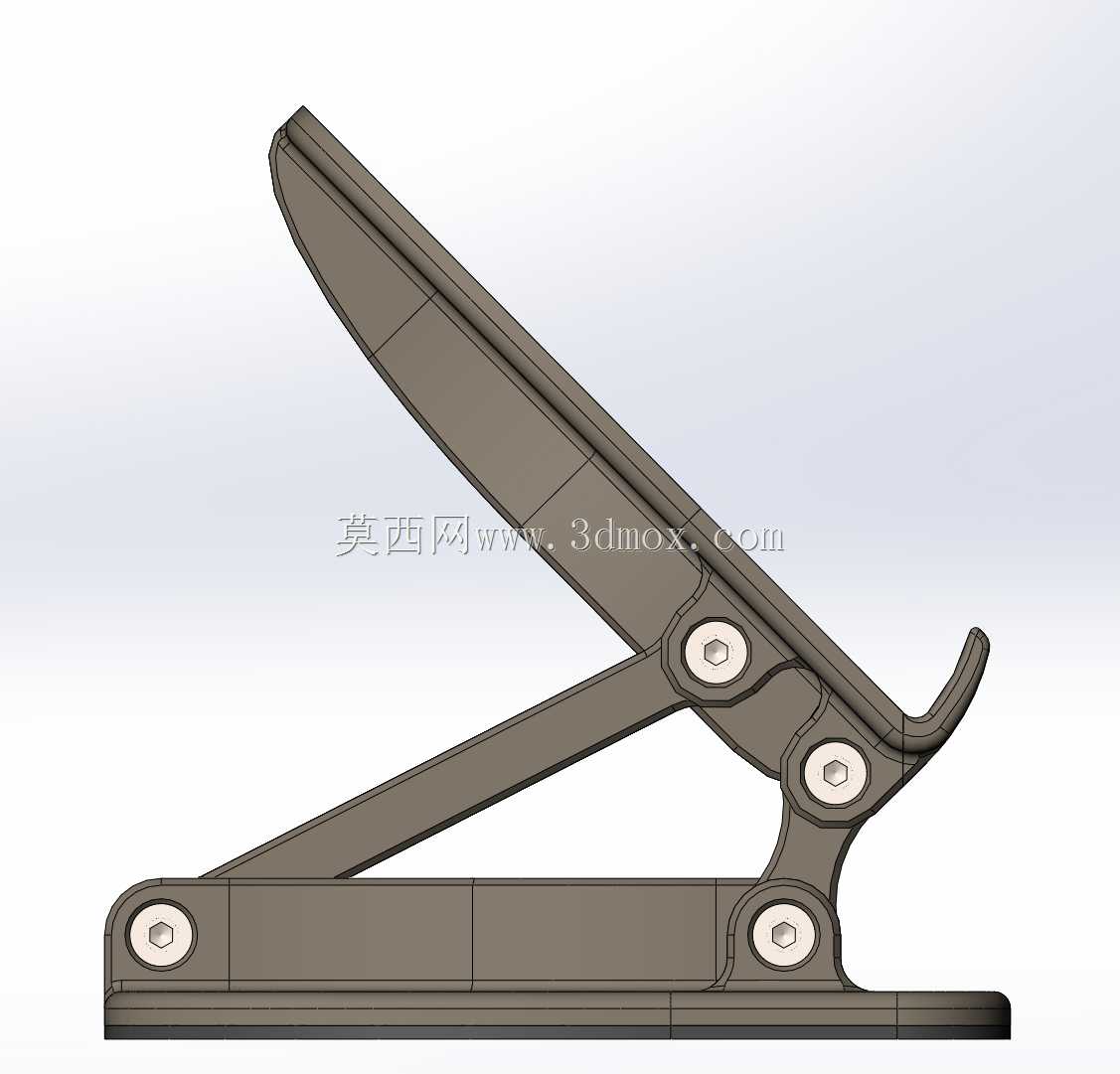

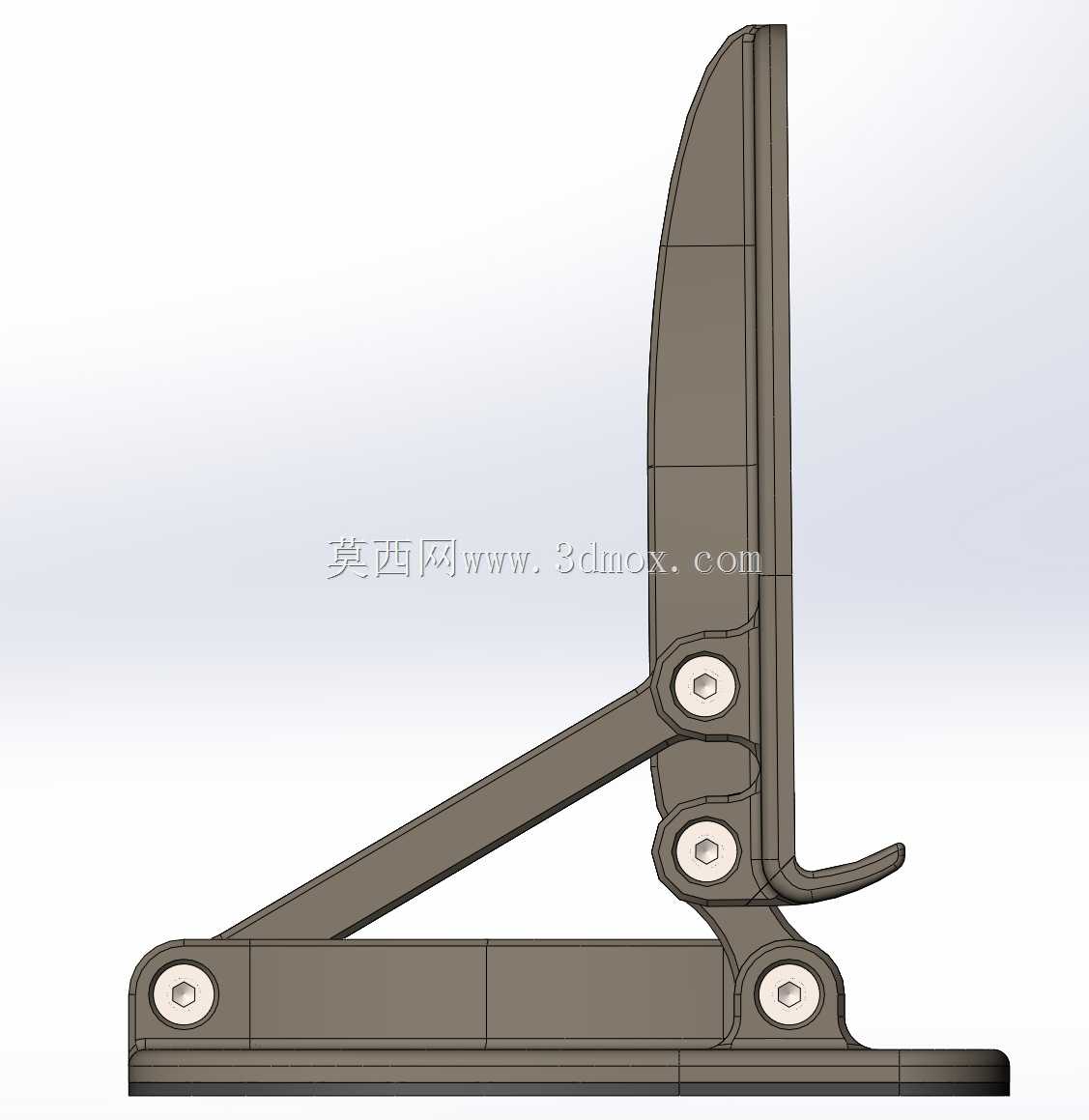

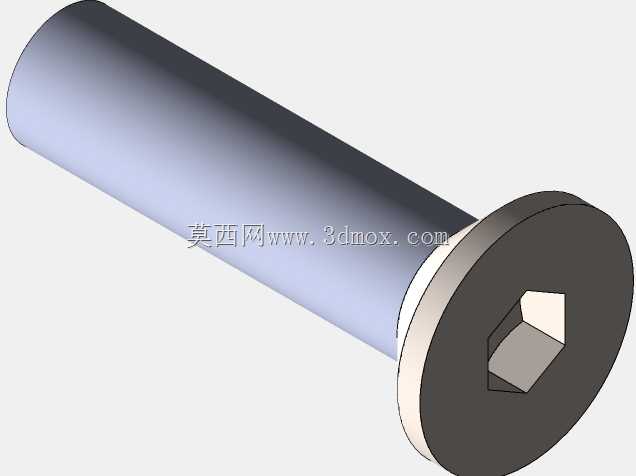

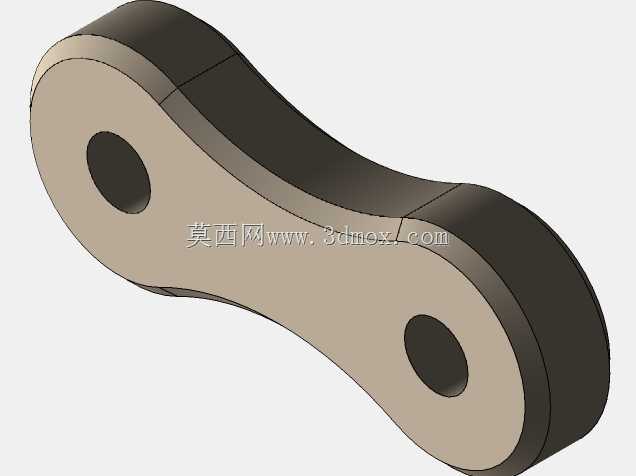

　　从结构组成来看，整个支撑装置分为底座、铰接支撑臂、承载面板三个核心部分，底座采用宽幅平底设计，整体轮廓做了圆角过渡处理，放置在桌面时能够提供足够的支撑接触面积，避免设备放置后出现重心偏移倾倒的问题，底座的底部预留了粘贴防滑垫的安装槽位，实际使用时可以粘贴橡胶防滑垫，增大与桌面的摩擦力，即使在光滑的玻璃或者烤漆桌面上使用，也不会出现滑动移位的情况。铰接部分采用了多组同轴铰接点设计，每一组铰接副都预留了标准紧固件的安装孔位，实际组装时采用M3规格的沉头螺钉作为铰接轴，螺钉锁紧后可以通过调整锁紧力矩来控制铰接转动的阻尼感，既保证角度调节时的顺畅度，又能在调整到目标角度后提供足够的保持力矩，不会因为设备的重量出现支撑角度自行下滑的问题。设计时特意在螺钉安装位置预留了沉头孔，组装完成后螺钉头部不会突出结构表面，既避免了尖锐凸起划伤桌面或者使用者，也让整体外观更加整洁统一。

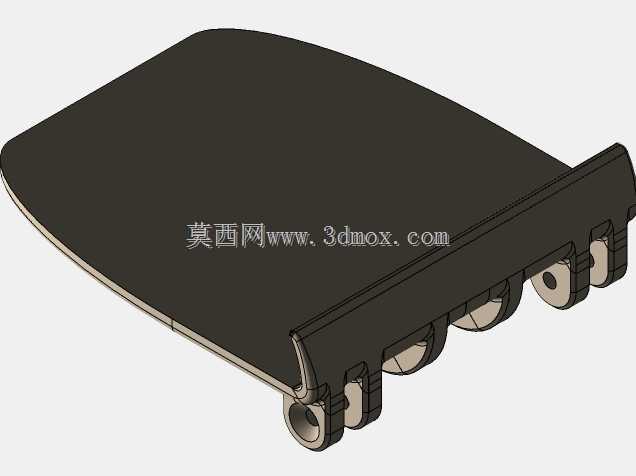

　　承载面板的尺寸设计参考了主流大屏手机的外形尺寸，面板边缘做了向上的翻边限位结构，手机放置在面板上时，底部的翻边可以托住手机的下边缘，防止设备滑落，面板表面做了轻微的内凹弧度处理，能够更好地贴合手机背部的曲面轮廓，放置时更加稳定。整个结构的所有零件都采用等壁厚设计，壁厚控制在适合3D打印的2mm区间，没有出现壁厚突变的结构，打印过程中不会因为冷却不均出现翘曲变形的问题，所有的铰接孔位都预留了0.2mm的装配间隙，打印完成后不需要额外的二次打磨加工就可以顺利完成组装，对于个人用户来说，使用普通的桌面级FDM3D打印机就可以完成所有零件的制作，不需要特殊的工业加工设备。

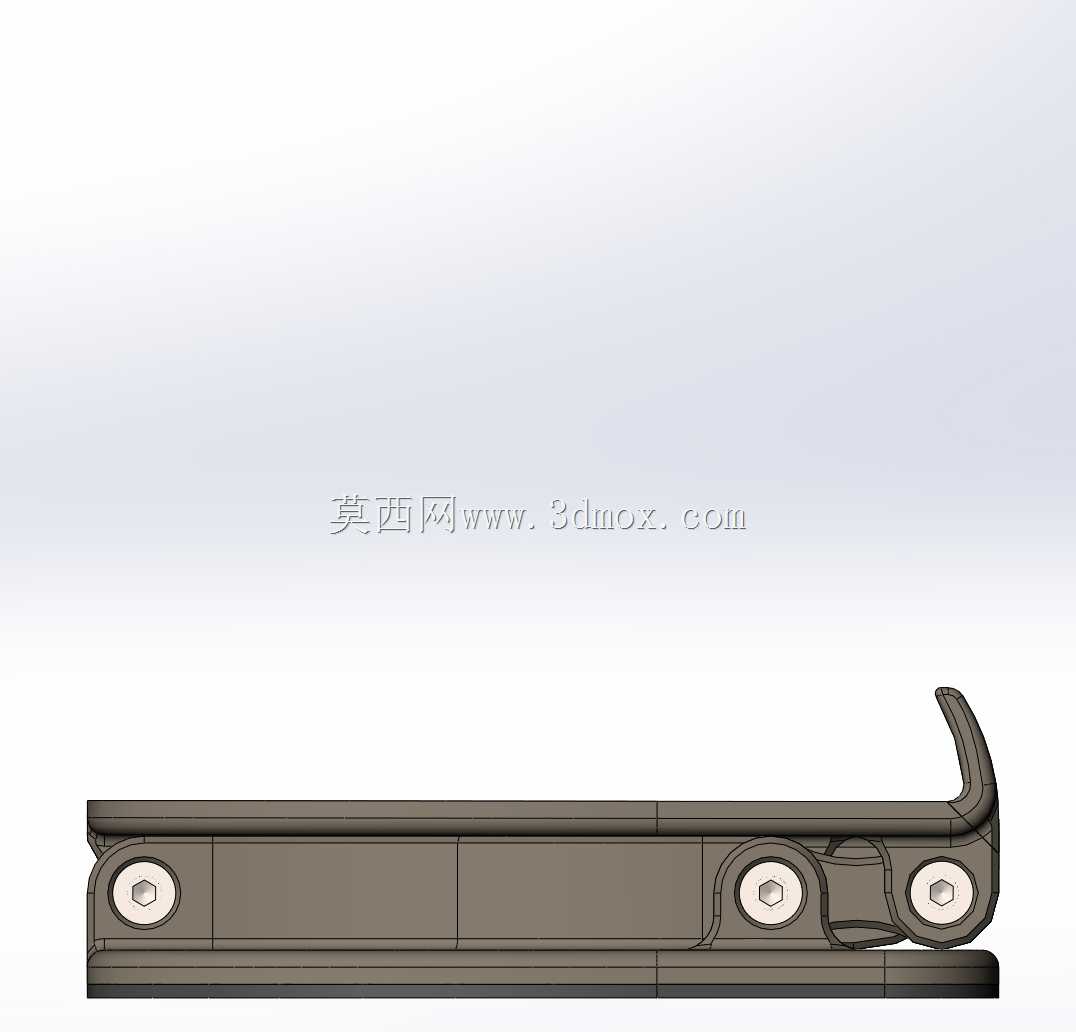

　　安装使用时不需要额外的固定工序，直接将组装完成的支架放置在平整的桌面即可，整体收拢后的厚度不到20mm，日常收纳时可以完全折叠成平板状态，方便放入背包或者文件袋中携带，不会占用过多的收纳空间。除了日常办公场景放置手机之外，这款支架也可以用来放置小型平板、便携显示屏等轻薄电子设备，支撑臂的承重能力经过结构校核，在合理的角度范围内可以承载最大500g的设备重量，完全覆盖日常消费类电子设备的重量需求。设计过程中特意规避了复杂的曲面结构，所有的特征都采用拉伸、切除等基础建模特征完成，结构工程师在修改设计时可以快速调整各个部分的尺寸参数，比如根据需要承载的设备尺寸调整承载面板的宽度和长度，或者调整支撑臂的长度来改变最大调节角度，不需要重新构建复杂的曲面模型，大幅降低了设计修改的工作量。铰接位置的阻尼调整也预留了优化空间，如果需要承载更重的设备，可以在铰接面之间增加橡胶阻尼垫片，进一步提升铰接的保持力矩，不需要改动整体的结构尺寸就可以实现承重能力的升级。整个结构没有采用弹簧、卡扣等易损零件，所有的受力部件都是一体化的硬质结构，长期使用不会出现弹性零件疲劳失效的问题，使用寿命更长，日常维护只需要定期检查铰接螺钉的锁紧状态即可，不需要额外的润滑或者更换易损件。
