八英寸方形安装板刚性金属脚轮结构

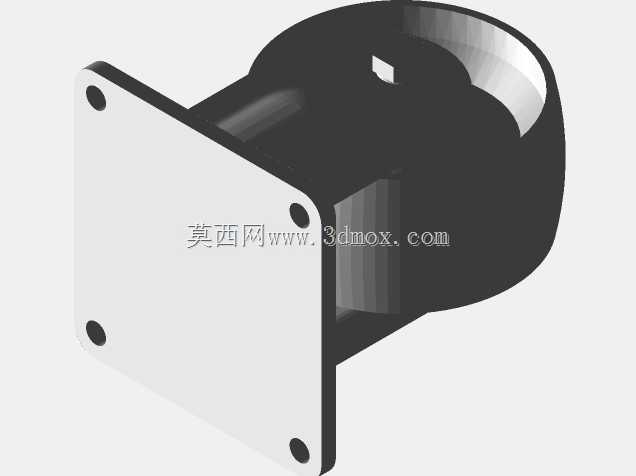

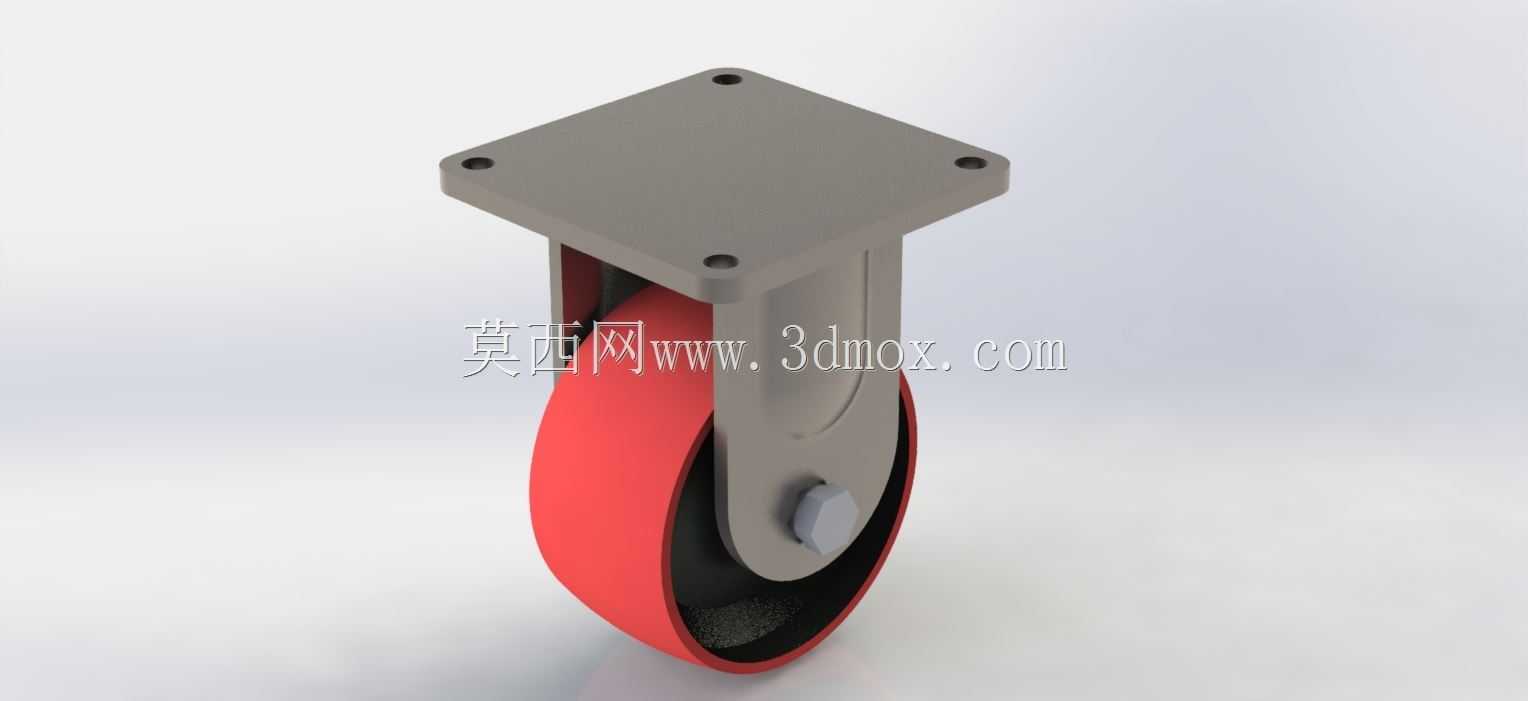

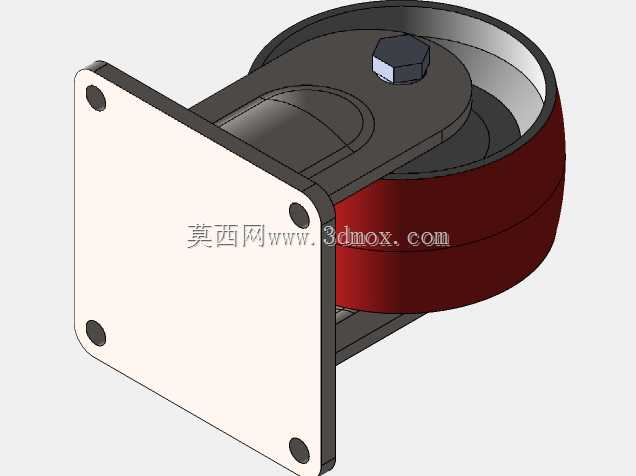

　　在重型工业设备、仓储物流载具、大型机床辅具的移动支撑场景中，刚性脚轮始终是定向行走支撑的核心部件，区别于万向脚轮的转向功能，刚性脚轮仅能沿固定方向行进，抗侧向冲击能力更强，承载冗余量更高，适合大重量设备的短距离移位、工位调整以及固定路线的物料转运场景。这款八英寸规格的刚性脚轮采用金属轮芯搭配高弹性外包覆层的轮体结构，安装端为标准方形法兰板，板面预留四个对称分布的沉头安装孔，可直接通过螺栓与设备底部的安装基面锁紧，无需额外加工转接支架，适配多数重型工业设备的底部安装空间。从结构设计逻辑来看，支架部分采用一体化冲压折弯成型的厚钢板支架，轮体两侧的支撑臂平行度公差控制在极小范围内，避免轮体转动过程中出现偏磨、卡滞问题；

　　轮轴位置采用耐磨衬套与锁紧销轴配合的结构，既保证轮体转动的顺滑度，又能承受径向重载下的剪切力，不会出现轴体变形、脱出的故障。轮体部分的金属轮芯为整体铸造成型后经机加工保证圆度，外层包覆的高耐磨材质具备一定的缓冲性能，既可以在水泥地面、环氧地坪、钢板地面等常见工业地面上平稳行进，又能避免金属轮芯直接接触地面造成的地面划伤、行走噪音过大问题。安装边界方面，方形安装板的尺寸为8.5英寸见方，四个安装孔的孔位对称分布在板体四角，安装时仅需在设备底面对应位置加工匹配的螺纹孔或者穿螺栓的光孔即可完成固定，支架的垂直高度从安装板底面到轮体最底端的尺寸经过精准核算，保证安装后设备底面距离地面的高度符合常规工业设备的离地间隙要求，

　　不会出现离地过低剐蹭地面、或者离地过高设备重心不稳的问题。实际应用中，这类刚性脚轮通常会和同规格的万向脚轮搭配使用，一般在载具或者设备的行进方向后端安装两个刚性脚轮作为定向支撑，前端安装两个带刹车或者不带刹车的万向脚轮负责转向，既可以保证长距离直行时的行走稳定性，避免万向脚轮过多导致的行进方向跑偏、蛇形摆动问题，又能通过前端万向轮实现小范围的转向调整，适配车间内狭窄通道的移位需求。设计建模过程中，需要重点关注支架折弯处的圆角过渡，避免应力集中导致重载下支架开裂；轮体与支架之间的间隙需要控制在合理范围，既不能间隙过小导致轮体转动时与支架发生摩擦，也不能间隙过大导致轮体晃动量超标，影响行走平稳性；

　　安装板上的沉头孔深度需要匹配常用螺栓的头部尺寸，保证螺栓锁紧后头部不会突出安装板表面，避免安装时出现虚接、安装板与设备基面贴合不严的问题。另外，这类刚性脚轮没有转向结构，整体结构的零件数量更少，故障点相比万向脚轮大幅减少，日常维护仅需定期检查轮轴的润滑情况、轮面磨损量以及安装螺栓的锁紧力矩即可，维护成本极低，适合在高负载、使用频率高的工业场景下长期使用。轮体直径选择八英寸的规格，也是综合考虑了越障能力与安装高度的平衡，更大的轮径虽然越障能力更强，但会导致安装后设备整体高度过高，重心抬升影响稳定性，更小的轮径虽然安装高度低，但越障能力差，在地面有焊缝、小颗粒杂物、微小坡度差的场景下容易出现卡滞，八英寸的轮径刚好可以覆盖绝大多数工业车间的地面工况，不需要额外做地面整平处理就能顺畅使用。
