笛卡尔三角结构模块化双料盘3D打印设备

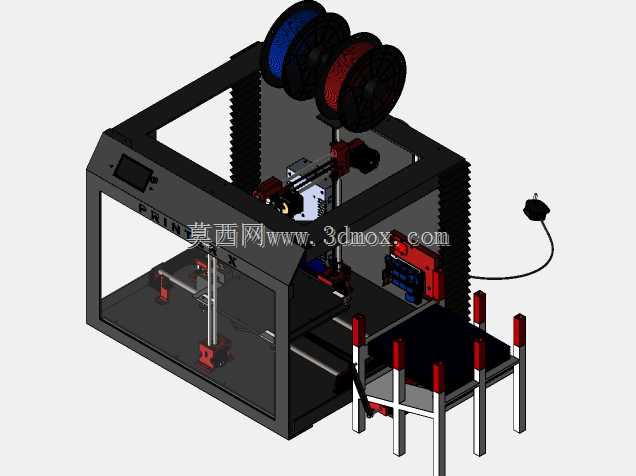

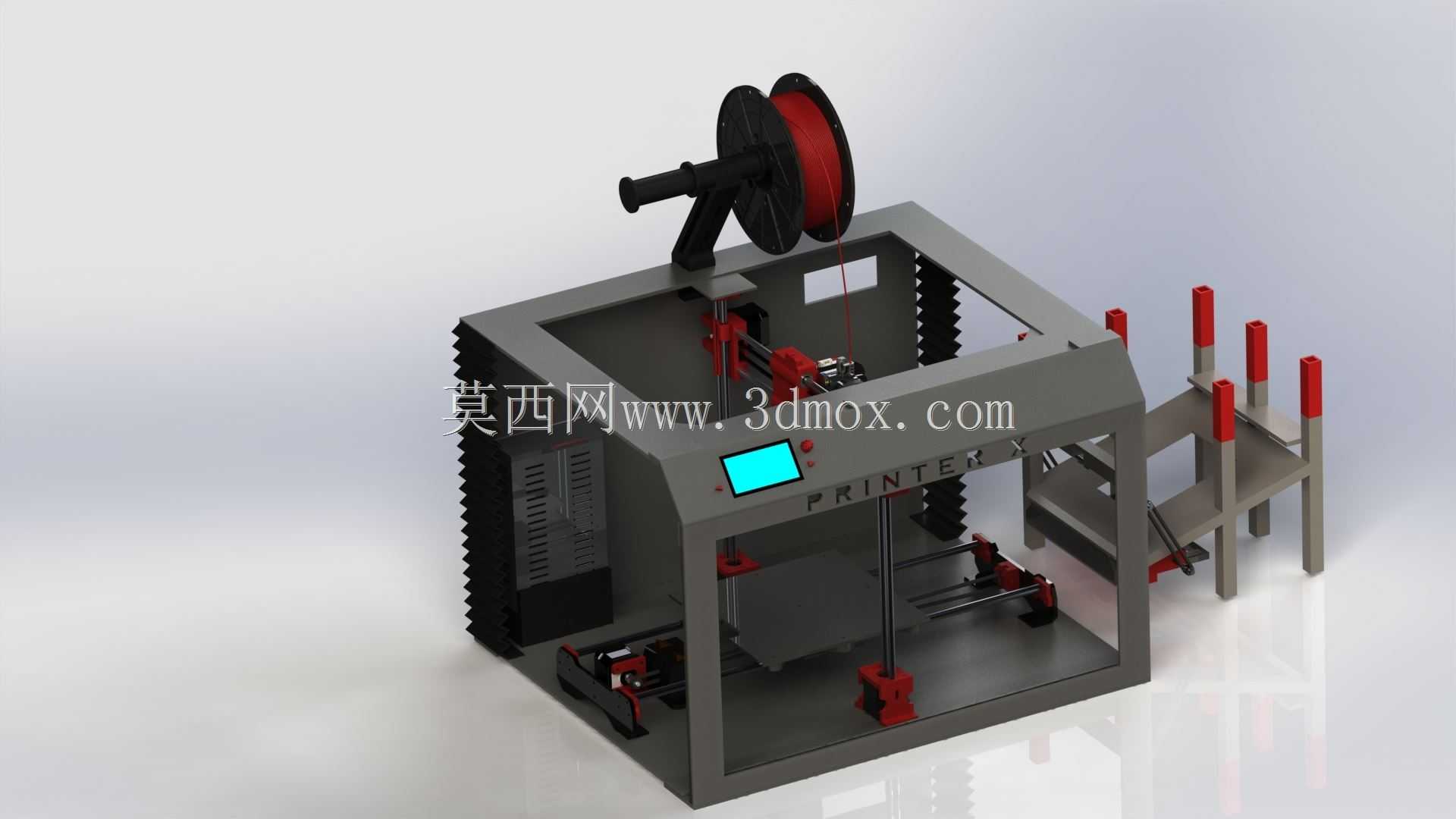

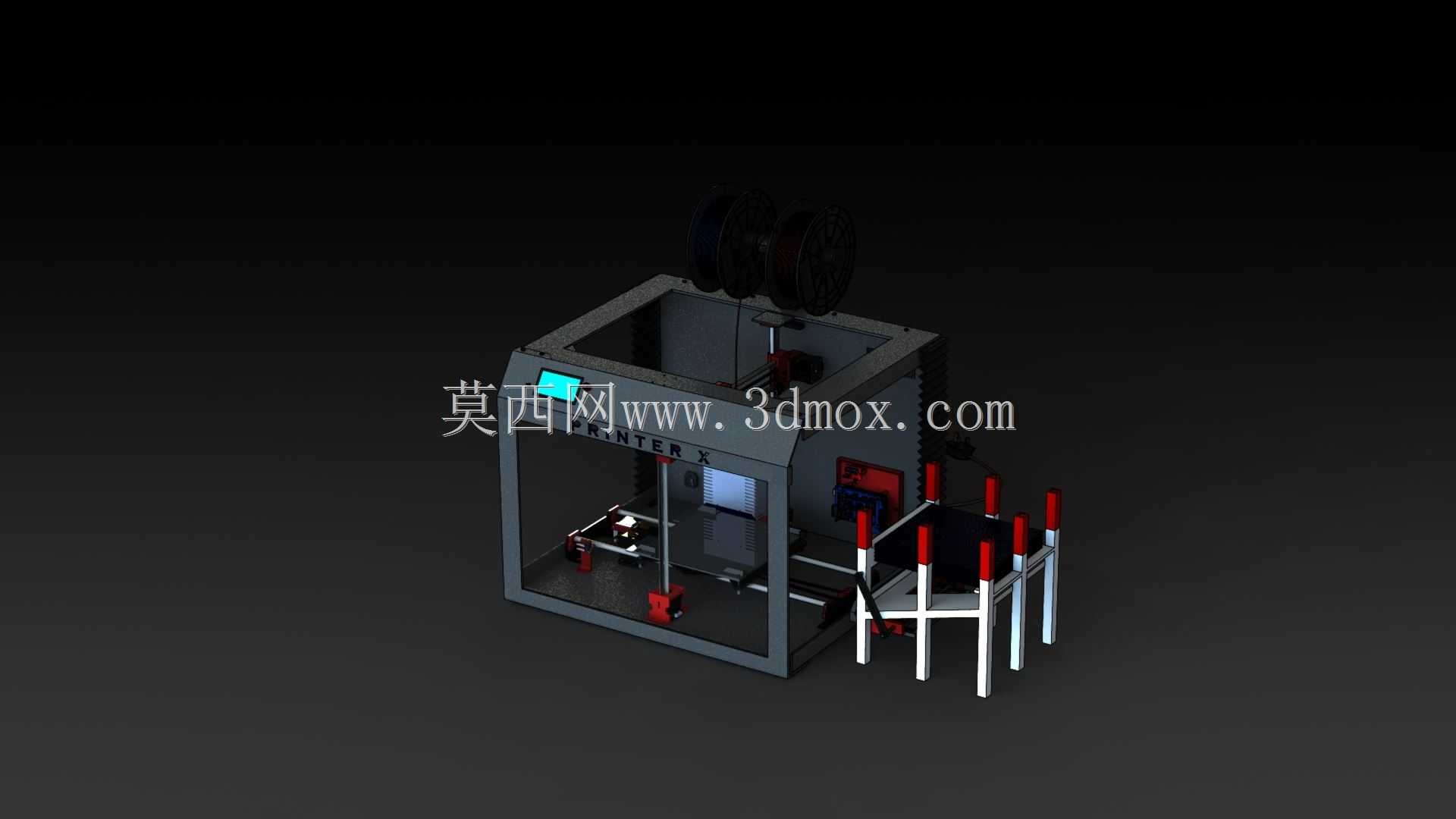

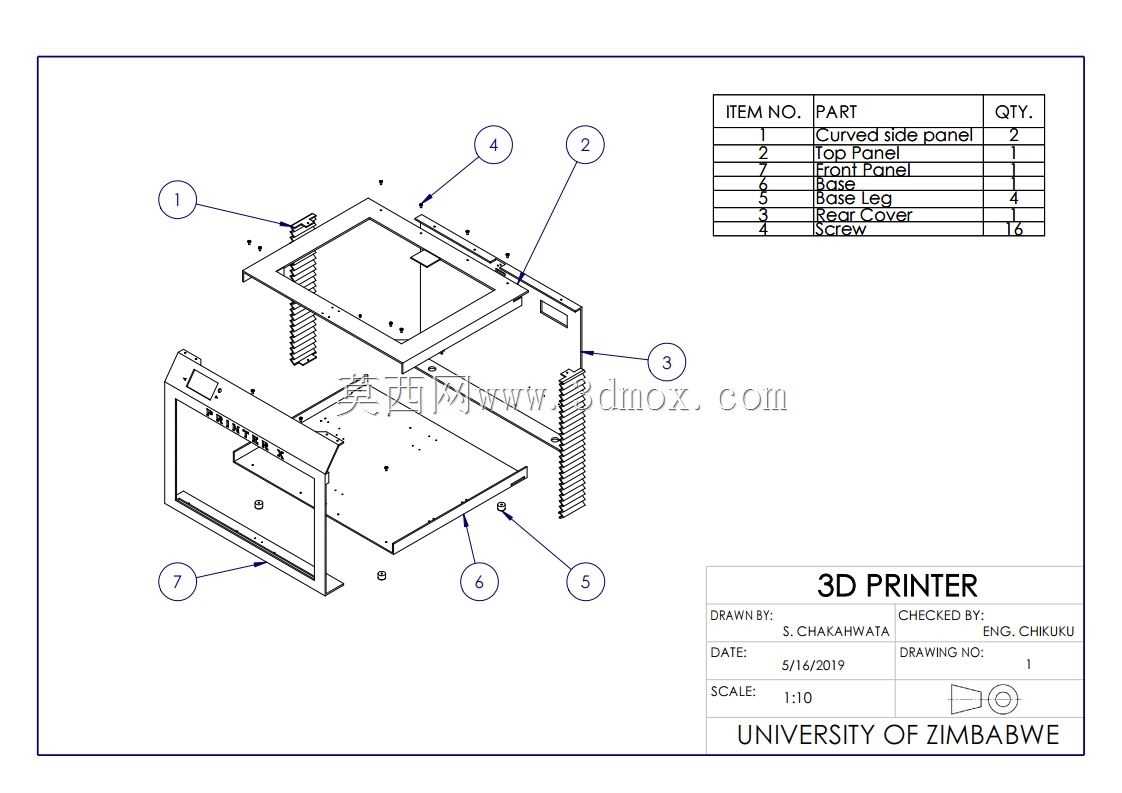

　　这款采用笛卡尔三角运动架构的3D打印设备，核心定位面向桌面级小批量定制生产、创客空间原型打样、教学实训场景使用，区别于常规并联臂或单龙门架构的机型，其结构设计围绕模块化快装、独立印版供给、成品自动移出三个核心需求展开，可适配多场景下的连续打印作业需求。设备整体采用封闭箱式主体结构搭配外置接料台的布局，箱体部分作为核心运动与成型腔，采用钣金框架搭配透明观察窗的设计，既可以阻隔打印过程中PLA、ABS等耗材熔融产生的微量挥发物扩散，也能减少外界气流对成型腔温度场的干扰，降低大尺寸制件打印过程中的翘曲风险。顶部设置双耗材料盘安装位，可同时装载两卷不同颜色或不同材质的打印耗材，支持双色打印、支撑耗材与模型耗材分离打印的作业模式，

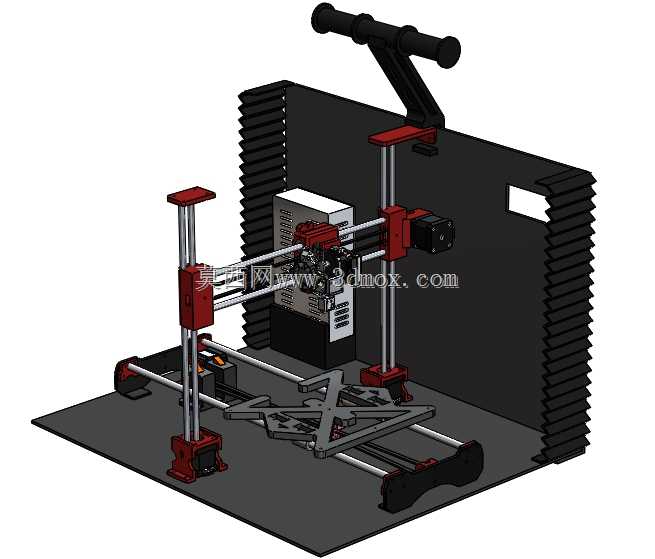

　　料盘支架采用阻尼转轴设计，可避免送料过程中料盘惯性自转导致的耗材缠绕、送料余量失准问题。设备正面嵌入小型触控显示屏，可实时显示打印进度、喷头温度、热床温度、剩余耗材量等核心参数，操作按键集成在显示屏侧边，无需外接终端即可完成调平、参数设置、打印启停等基础操作。核心的印版分配机构独立设置在成型腔侧方，采用杠杆式触发结构，当打印喷头沿X轴运动到分配机构触发位时，会推动分配杆完成印版的释放与定位，无需额外增设独立驱动电机，通过结构本身的机械联动即可实现印版的自动供给，减少了电气元件的故障点，也降低了设备整体的布线复杂度。成型平台采用直线导轨导向的移动结构，配合Z轴丝杆传动实现逐层打印的升降动作，导轨预压载荷经过调校，

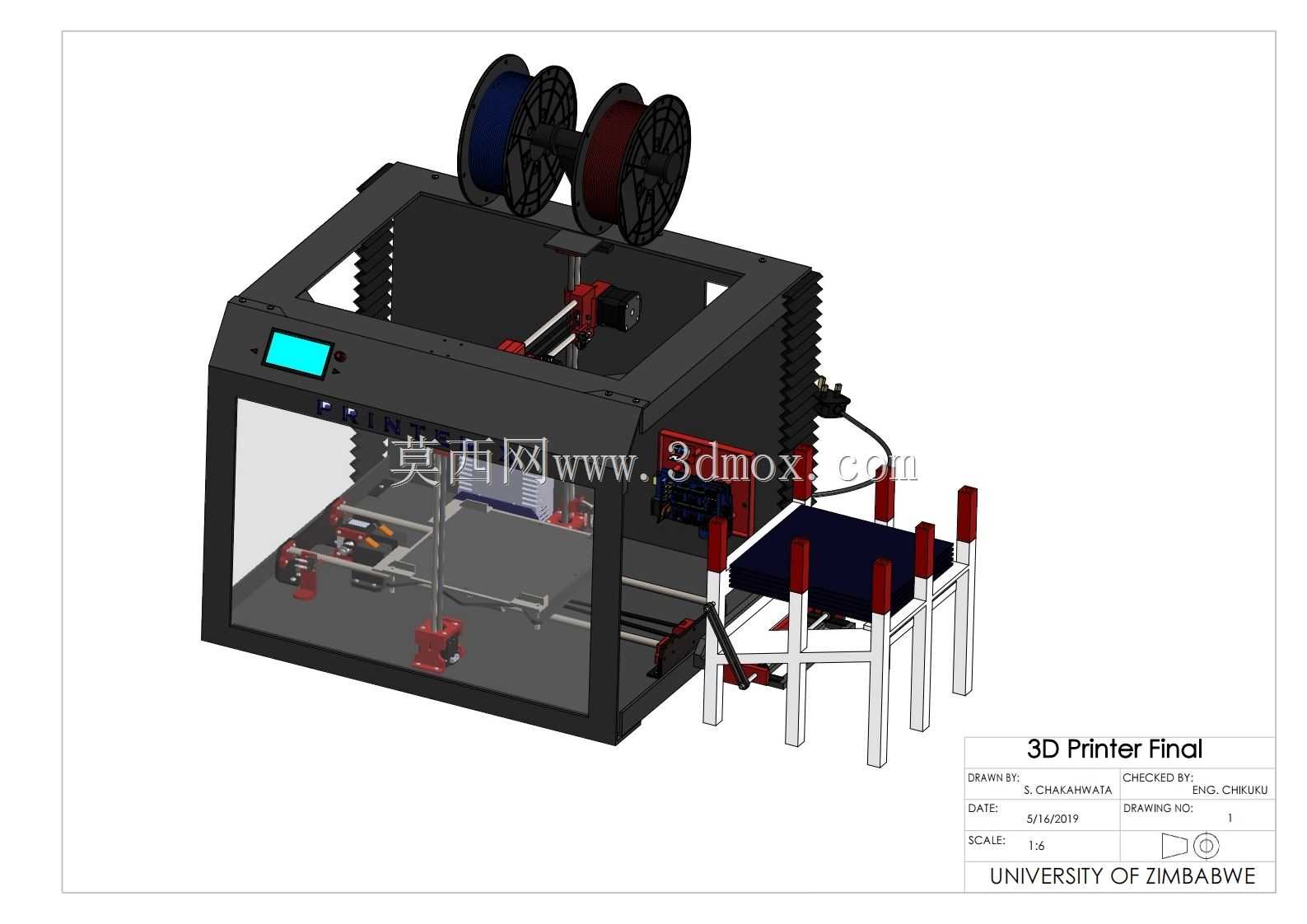

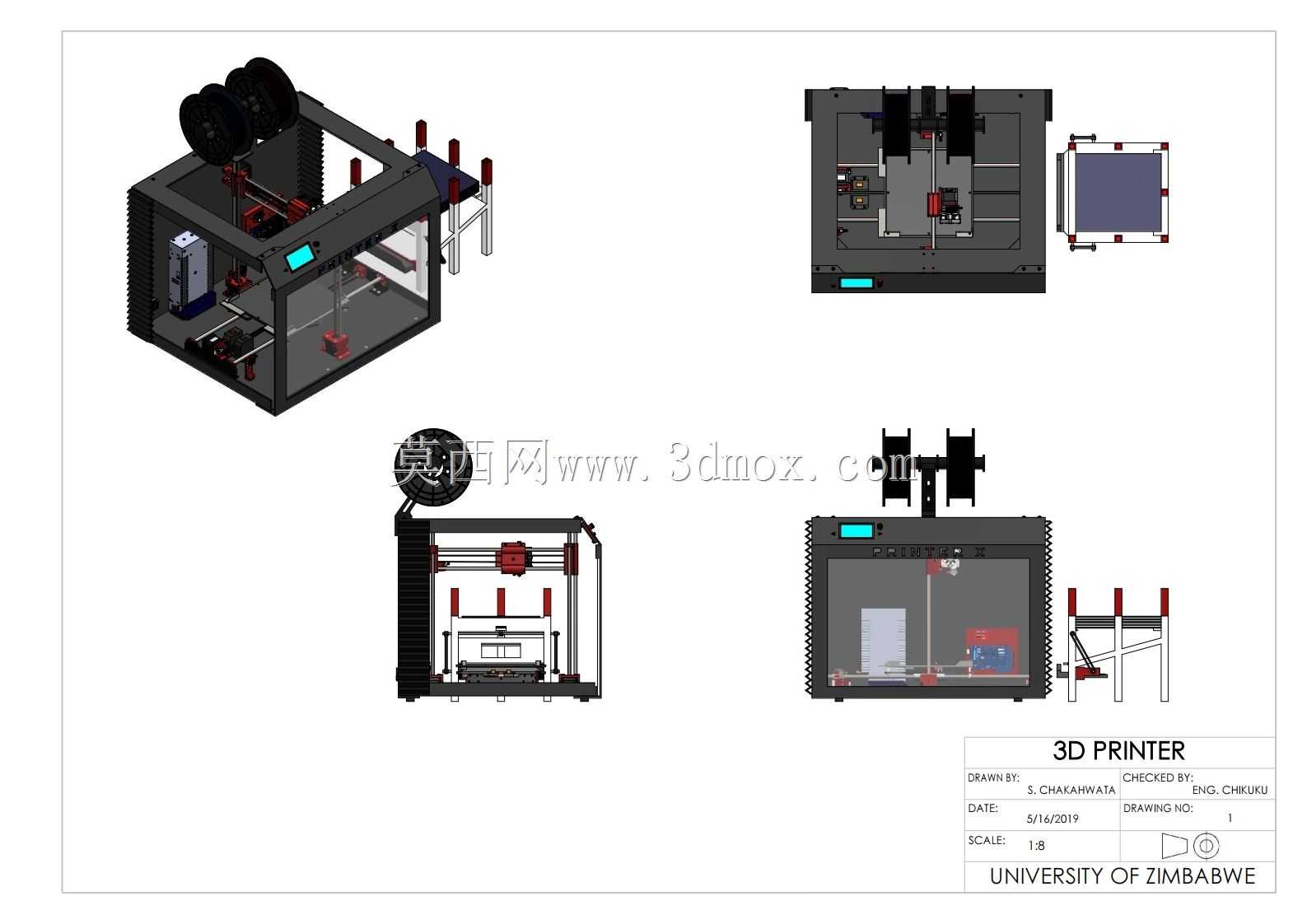

　　可保证平台移动过程中的平面度偏差控制在0.1mm以内，避免首层打印附着力不足导致的制件脱落问题。设备专门设计了成品移出机构，当单个制件打印完成后，平台会沿Y轴方向移动到出料位，通过推板结构将打印完成的制件推送到外置的接料台上，接料台采用框架式支撑结构，台面高度与成型平台出料位齐平，支腿高度可根据实际安装台面的高度进行微调，保证出料过程中制件平稳滑落，不会出现磕碰变形的问题。从安装边界来看，设备主体部分的宽度、深度、高度适配常规桌面安装场景，外置接料台可根据使用需求选择安装或拆卸，若仅进行单件小尺寸制件打印，可拆除接料台减少设备占用的台面空间；若需要进行连续无人值守打印，则安装接料台配合印版自动分配机构，可实现多件制件的连续打印作业，

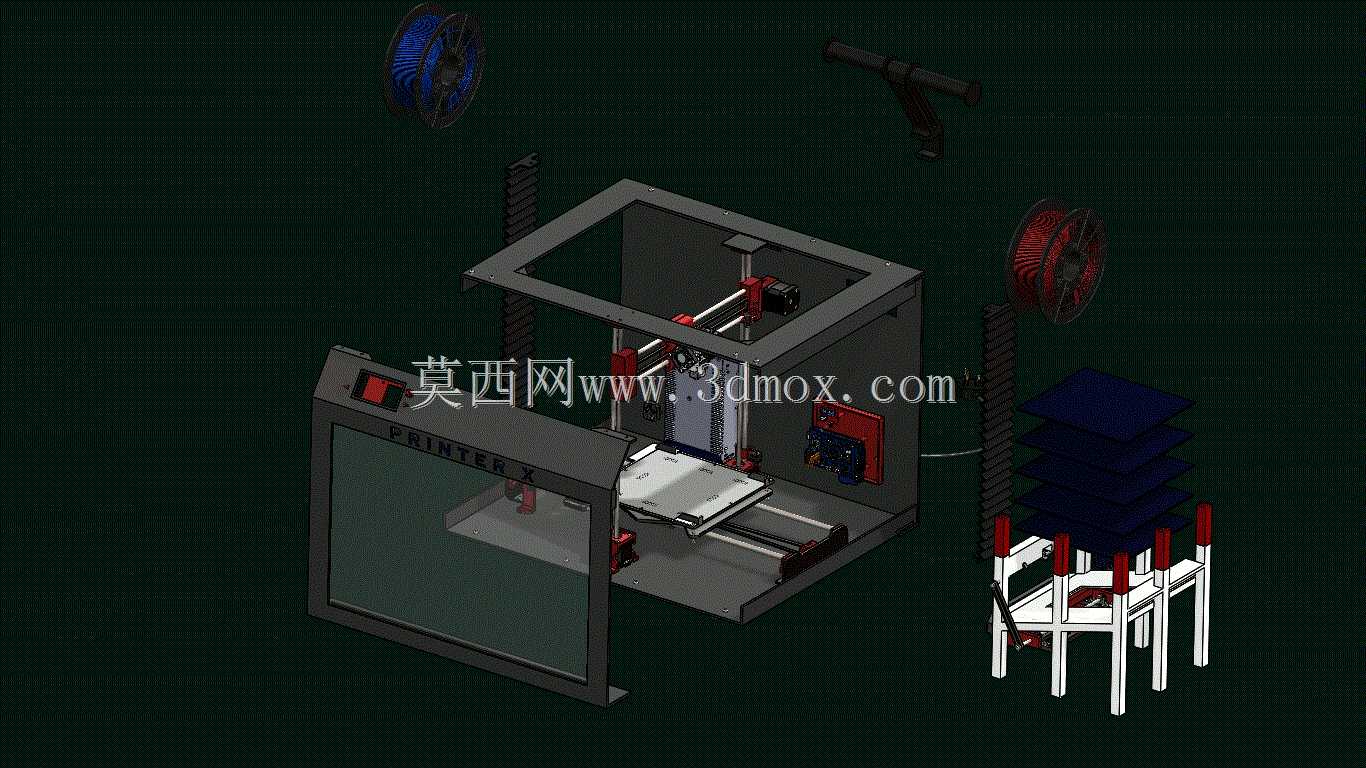

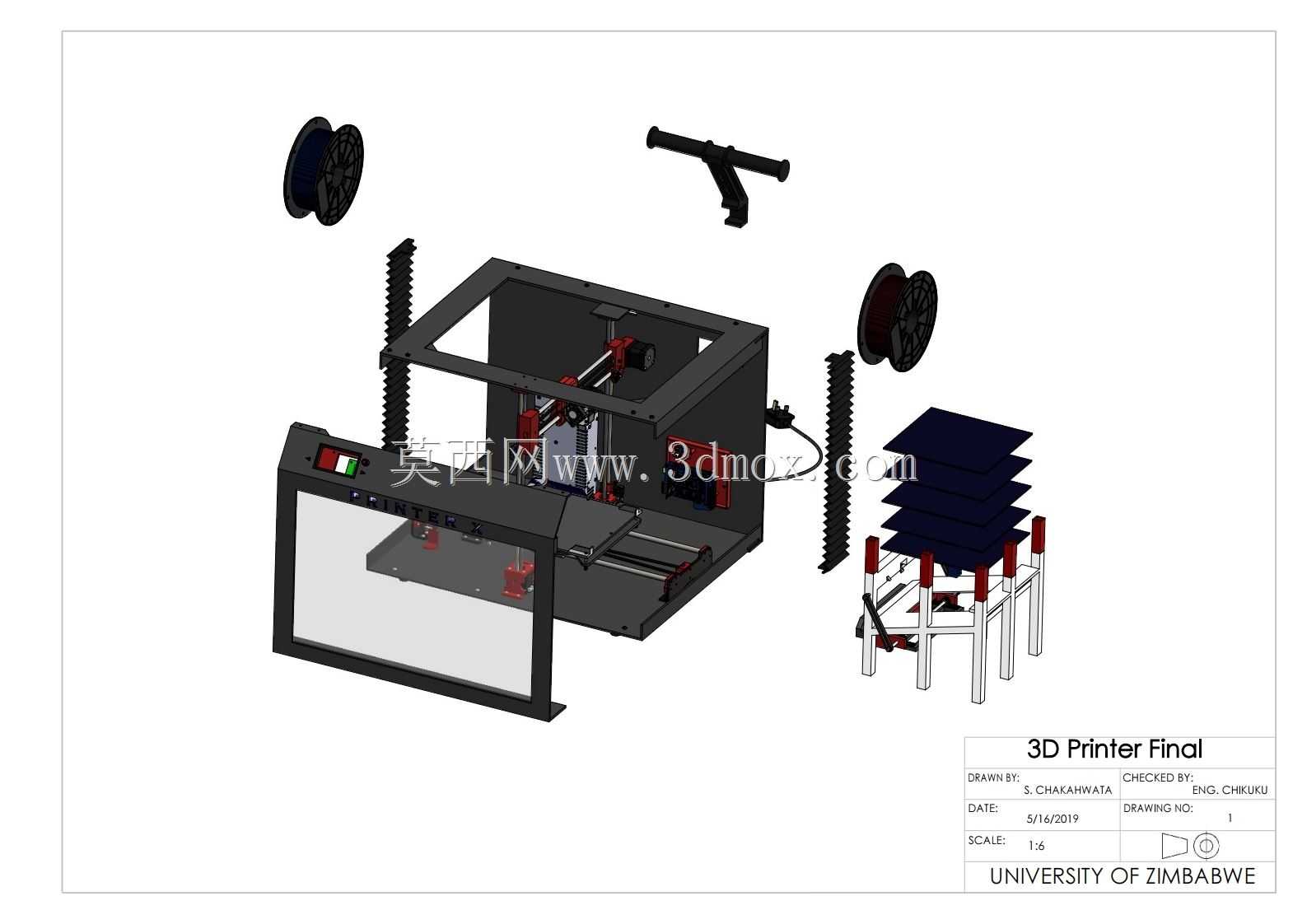

　　无需人工频繁更换印版、取出成品。设备的运动组件采用模块化设计，X轴、Y轴、Z轴的传动模组均为独立装配单元，后期维护时可单独拆卸更换单个模组，无需对整个设备进行拆解，降低了运维的时间成本。走线采用拖链内置布局，所有线缆均收纳在运动拖链内部，避免长期运动过程中线缆与结构件发生摩擦导致的破损、短路问题。喷头组件采用快拆式结构，可根据打印耗材的类型更换不同口径的喷嘴，适配0.2mm到0.8mm不同线宽的打印需求，兼顾高精度小制件与高效率大制件的打印场景。成型腔内部设置温度检测点位，可实时反馈腔体内的温度变化，配合顶部的散热风扇实现腔温的动态调节，打印ABS等易翘曲耗材时可关闭风扇保持腔温稳定，打印PLA等冷却需求高的耗材时可开启风扇加速耗材冷却，提升制件表面成型质量。这款设备的设计思路没有盲目追求大尺寸成型幅面，而是聚焦桌面场景下的连续作业实用性，通过机械结构联动替代复杂的电气控制，在控制成本的同时提升了设备的运行稳定性，既适合个人创客进行创意原型制作，也适合职业院校用于3D打印技术的实训教学，还可适配小型工坊的小批量定制零件生产需求，在结构设计上平衡了功能性、维护性与安装适配性，没有冗余的装饰性结构，所有外部结构件均承担对应的防护、支撑或功能作用。
