多行程规格小型不锈钢气动气缸结构设计

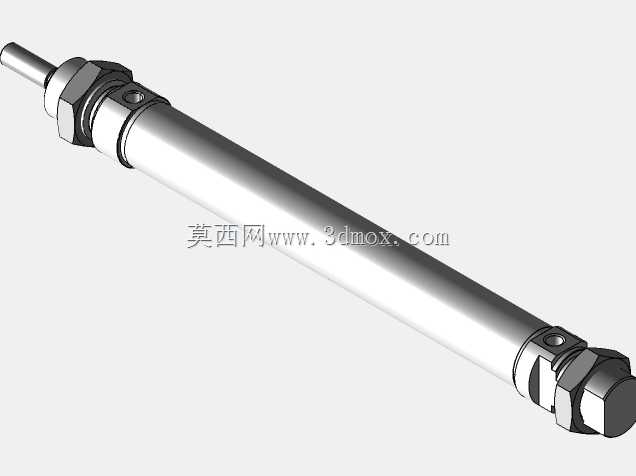

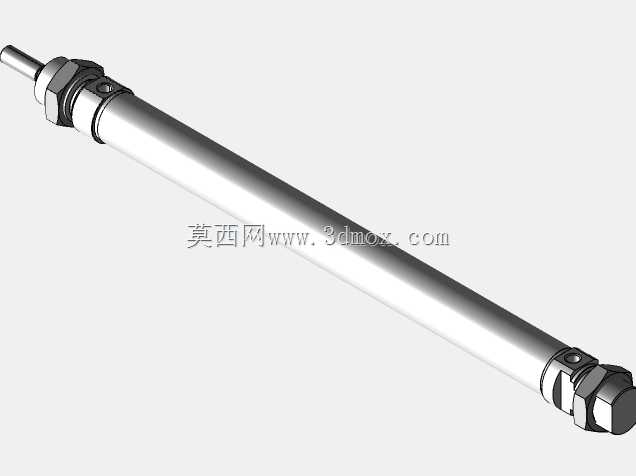

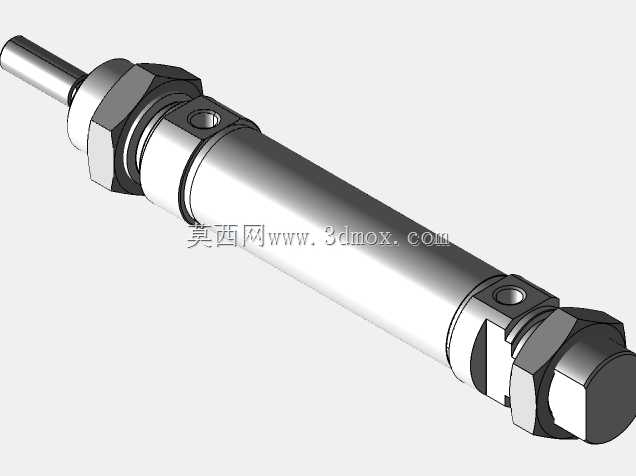

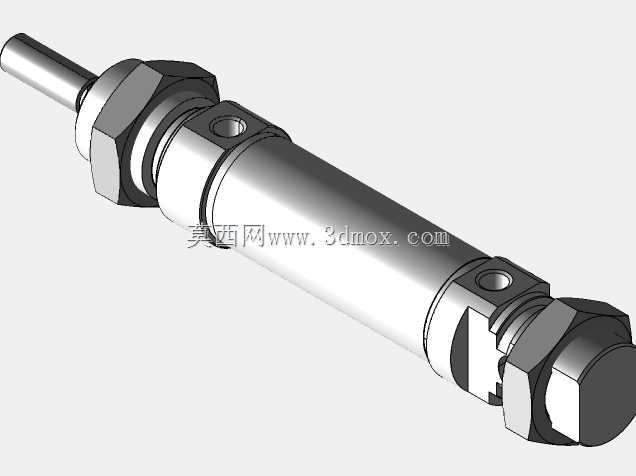

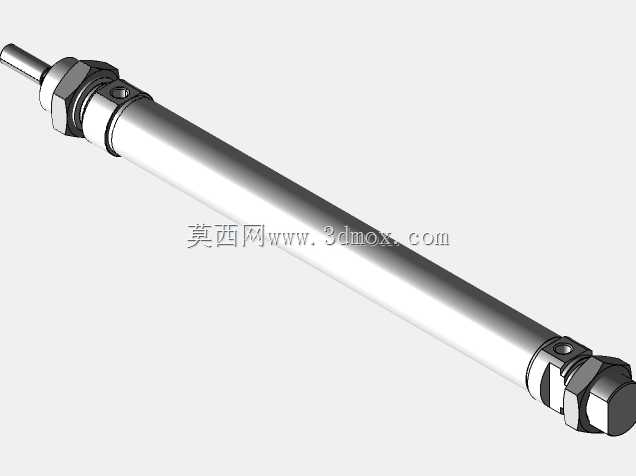

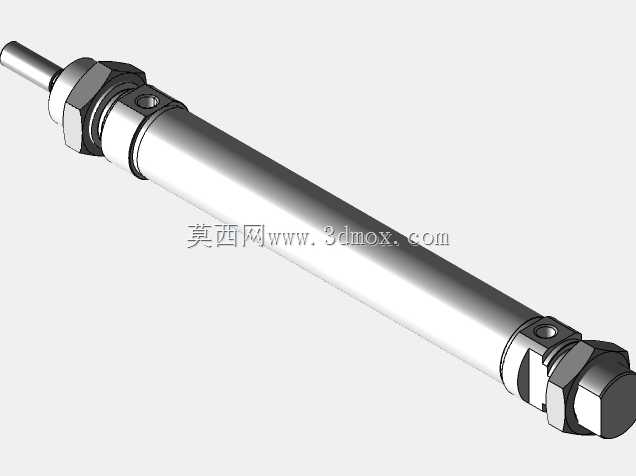

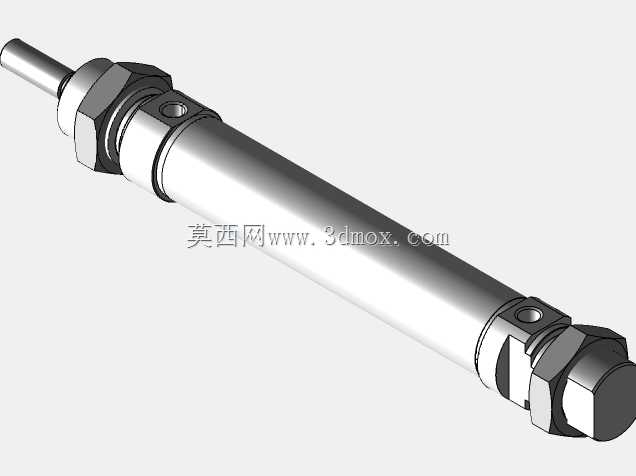

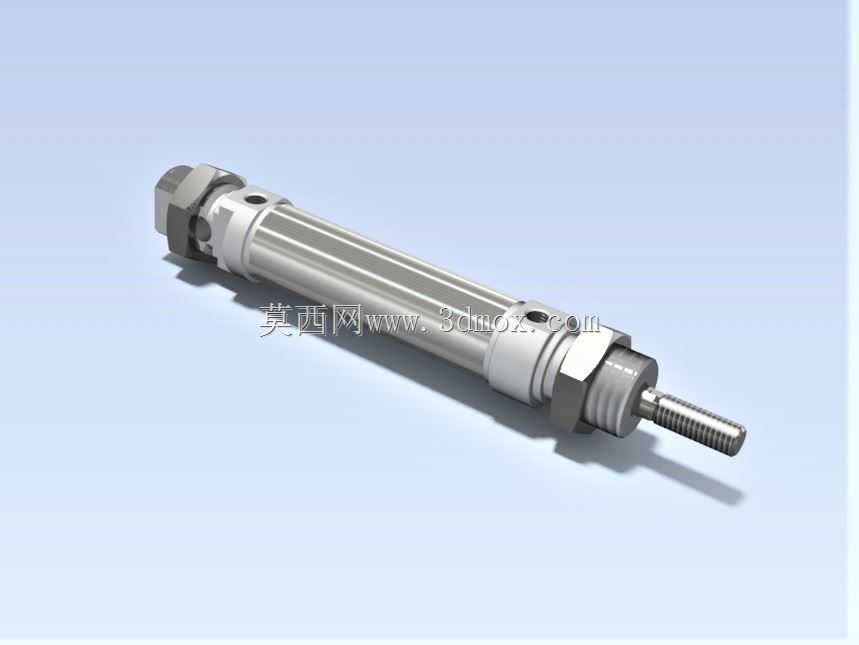

　　在轻工装配、电子元器件分拣、小型工装夹具的气动回路搭建场景里，这类小缸径笔型气缸是出现频次极高的执行元件，本次建模覆盖了从10mm到500mm区间内的多档行程规格，能适配不同工位的直线推压、顶升、移位动作需求，不用设计人员反复调整安装位来匹配行程差。从实际使用的工况出发，这类气缸常被布置在设备内部狭窄的安装空间里，比如SMT产线的接料机构、小型压合工装的顶出位、包装线的挡料机构，所以整体外形采用光滑圆柱笔型结构，缸筒选用不锈钢材质，既能够抵抗车间内少量切削液、灰尘的侵蚀，也能降低活塞杆伸缩时的径向晃动量，保证重复动作的位置精度。设计过程中首先确定了16mm的固定缸径，这个缸径在0.5MPa的常用工作气压下，

　　能输出大概100N左右的理论推力，足够应对绝大多数小型工件的推压、夹持动作，不会出现推力不足导致的工位动作卡滞，也不会因为推力过大造成工件被压损的问题。安装边界上，气缸两端预留了标准的螺纹安装接口，尾部可以选配铰接、法兰安装件，前端活塞杆采用外螺纹设计，能够直接连接浮动接头、压头、吸盘座等常用执行端配件，不需要额外做转接件加工，能大幅缩短现场装配的调整周期。不同行程规格的模型统一了缸体外部的安装尺寸基准，也就是说同一安装位如果后续需要调整动作行程，只需要更换对应长度的同系列气缸，不用重新加工安装板、调整周边管路的布置位置，这一点在设备改型、工位动作调整的时候能省下大量的结构修改工作量。从内部结构的建模逻辑来看，

　　活塞与缸筒的配合间隙控制在合理的公差范围内，既保证活塞滑动顺畅无卡滞，也能减少压缩空气的内泄漏量，降低气源的损耗；活塞杆与前端盖之间预留了密封圈的安装槽位，对应常规的Y型防尘圈+O型密封圈的密封组合，能够阻挡外界粉尘、碎屑进入缸筒内部，延长气缸的实际使用寿命。在实际选型搭配的时候，短行程规格（10mm、25mm、50mm）的气缸适合用在短距离高频动作的工位，比如工件到位检测的触发挡块、小型夹具的夹紧动作，这类短行程气缸的活塞杆伸出速度快，响应延迟低，能匹配高速产线的节拍要求；中等行程规格（80mm、100mm、125mm、160mm、200mm、250mm、320mm）的型号适配范围最广，不管是小型移栽机构的直线驱动，还是工装的顶升、退料动作都能适用，安装时的重心偏移量也控制在合理范围，不会因为活塞杆伸出过长出现下垂变形的问题；长行程规格（400mm、500mm）的气缸在建模时特意强化了活塞杆的刚性参数，搭配前端盖的导向套结构，减少长行程伸出时的活塞杆径向摆动，适合用在料仓分层推料、长距离工件移位的场景，使用时可以搭配小型导轨辅助承重，进一步提升动作的平稳性。这类气缸的气口采用标准的侧面内螺纹接口，两个气口分别布置在缸体靠近两端的位置，连接气管时不会和周边的安装结构产生干涉，管路走向可以顺着缸体轴向布置，让整个气动单元的结构更紧凑。建模过程中所有的配合尺寸都参照行业通用的安装规范设定，不管是做设备的整体装配仿真，

　　还是直接导出工程图做加工件的尺寸核对，都能直接复用模型里的尺寸参数，不需要反复核对实物样本的安装尺寸，能减少结构设计阶段的选型核对工作量。另外考虑到设备三维布局时的干涉检查需求，模型把气缸的所有外形细节都做了还原，包括活塞杆端部的螺纹长度、锁紧螺母的外形尺寸、两端端盖的六角结构，在做整体装配的时候能精准检查气缸动作全行程范围内是否和周边的结构件、管路、线缆产生碰撞，避免实际装配时出现位置干涉需要返工修改安装板的问题。在气动回路的设计匹配上，这类气缸可以搭配两位五通电磁阀实现双向的伸缩驱动，也可以搭配单向节流阀调整活塞杆的伸出和缩回速度，适配不同工位对动作速度的要求，比如易碎工件的推压工位就可以调慢伸出速度，避免刚性冲击损坏工件，高速挡料工位就可以调快动作速度，匹配产线的高节拍运行要求。
