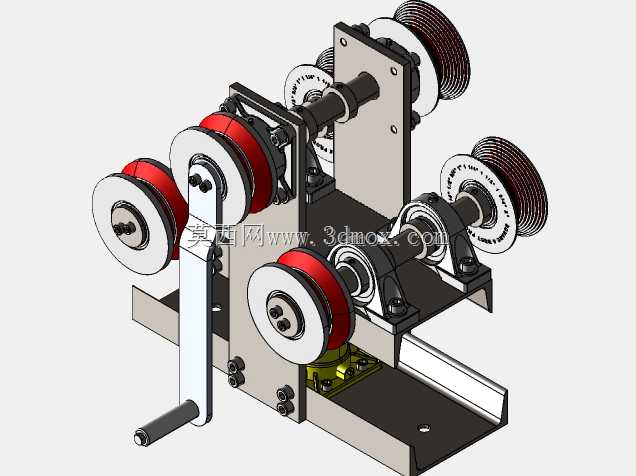

可拆卸式卡套管与型材折弯加工设备

　　在小型金属加工工坊、定制五金生产场景中，型材与管材的折弯工序常面临多规格适配、场地灵活调整的需求，这款折弯设备的设计恰好瞄准这类零散化、定制化的加工痛点，无需依赖焊接固定的整机结构，所有功能部件均可完全拆卸，既能够在独立工位完成管材、型材的弯曲加工作业，也可以快速拆解后转运至焊接台、现有工作台面上组装使用，适配小批量加工场景下灵活切换工位的实际需求。设备底座预留两个5/8英寸的安装孔位，孔位参数与常规工业工作台的标准安装孔系完全匹配，组装时只需通过对应规格的螺栓即可完成设备与工作台面的刚性固定，无需额外制作转接安装板，大幅降低了工位切换的准备工时。设备整体外形尺寸控制在49厘米长、50厘米宽、50厘米高的区间内，

　　属于桌面级加工设备的尺寸范畴，既不会占用过大的车间作业面积，也能够满足常规小规格型材、管材的弯曲加工行程需求，对于场地面积有限的个体加工户、小型维修车间而言，这个尺寸边界既可以保证加工能力覆盖多数日常加工件，也不会造成空间浪费。从功能适配性来看，设备针对矩形、方形型材的弯曲作业，可稳定适配厚度不超过3/8英寸也就是10毫米的工件，这个厚度区间覆盖了小型五金支架、设备框架、防护栏等常见加工件的型材规格，日常加工中遇到的方管、矩形管折弯需求基本都可以覆盖；针对圆管类工件的弯曲加工，设备的弯曲能力可通过更换不同直径的轧辊实现调整，不同直径的轧辊对应不同的最小弯曲半径，加工时可根据工件的管径、壁厚以及所需的弯曲半径选择适配的轧辊，

　　避免圆管弯曲过程中出现管壁瘪陷、弯折处开裂等常见加工缺陷。设计过程中充分考虑了回收材料的复用可能性，所有结构部件的连接均采用可拆卸的机械连接结构，没有采用一体化焊接的不可拆结构，当部分部件出现磨损或者损坏时，可以单独拆卸更换对应零件，也可以利用车间现有闲置的金属板材、型材加工替换损坏的部件，降低设备的维护成本，同时设备报废后所有金属部件均可分类回收，不会产生难以拆解的焊接复合构件，符合小型加工场景下的成本控制与材料循环利用需求。设备的操作逻辑偏向轻量化手动作业，没有配置复杂的液压或电控驱动系统，整体结构简单可靠，日常维护仅需定期对轧辊转动部位、传动连接部位进行润滑即可，不需要专业的电控维护知识，

　　对于没有配备专业设备维护人员的小型加工场所十分友好。在实际加工场景中，这款设备既可以完成小角度的定角折弯，也可以通过多次进给完成大弧度的弯卷作业，适配护栏弯管、设备框架弯折、小型金属支架成型等多种加工需求，相较于大型工业折弯设备，它的投入成本更低、工位调整更灵活，相较于手动弯折工具，它的成型精度更高、劳动强度更低，填补了小型加工场景下中等规格型材管材折弯加工的设备空白。结构设计上，设备的受力框架采用对称式布局，折弯作业时的作用力可通过框架均匀传递到底座安装位，避免单侧受力导致的设备变形，轧辊的安装位采用可调节设计，可根据工件的规格调整轧辊的间距与压紧力，保证不同厚度、不同截面形状的工件在折弯过程中都能获得足够的夹持力，不会出现打滑、偏移的问题，保障折弯成型的尺寸精度。
