小型卧式数控车床结构设计方案

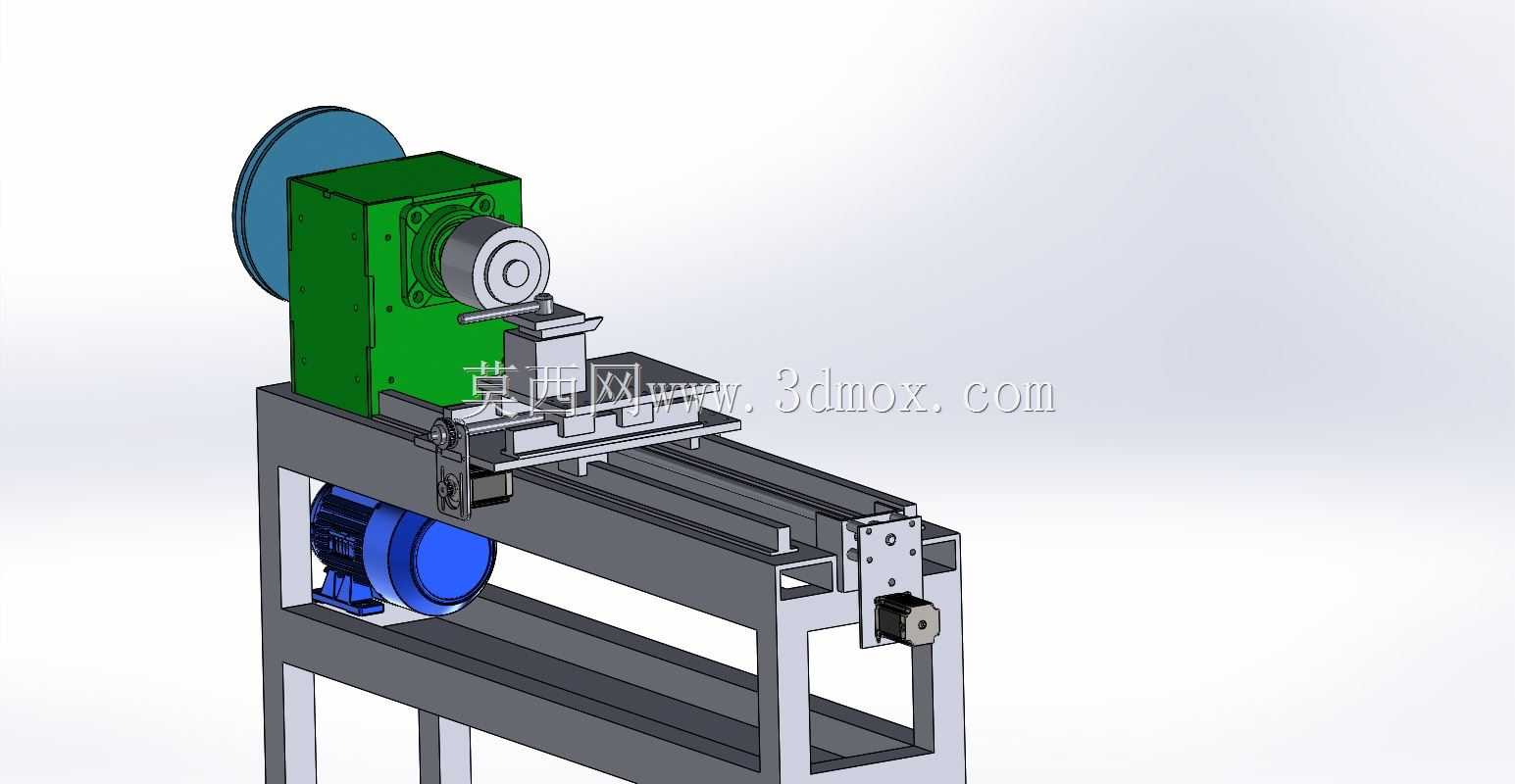

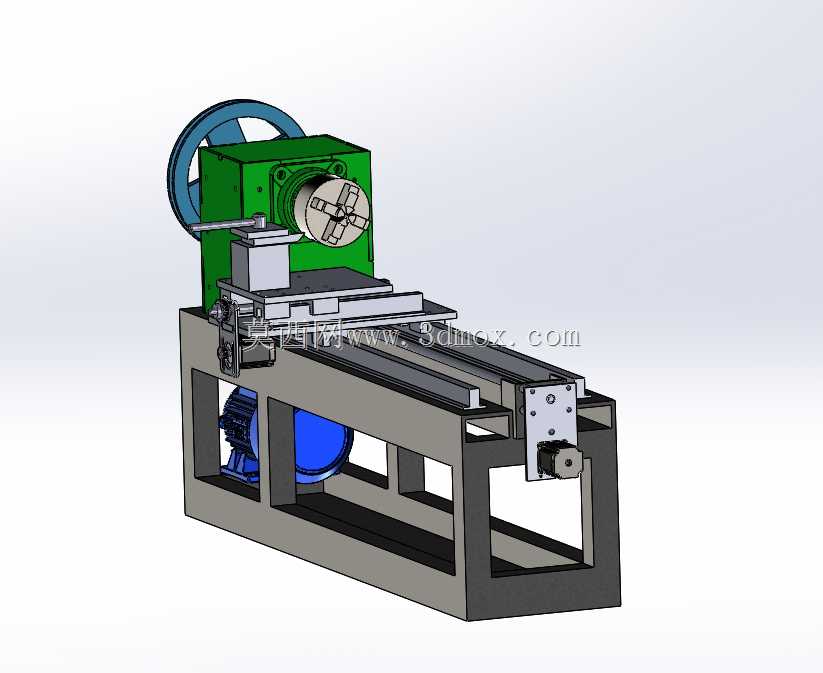

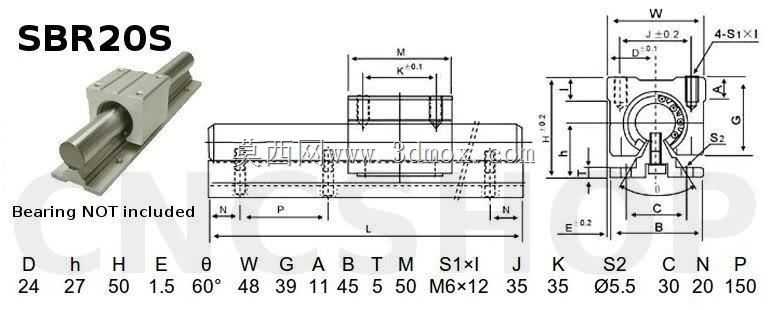

　　这款小型卧式数控车床的三维结构，主要面向小型机加工车间、职业院校实训场地、五金零配件加工门店的小尺寸零件车削作业场景，可完成轴类、盘类零件的外圆车削、内孔镗削、端面车削、螺纹切削等常规加工工序，适配小批量定制零件的加工需求，相比大型卧式车床占地空间更小，安装调试门槛更低，适合加工直径不大、长度在一米以内的常规金属零件。从结构布局来看，整机采用平床身框架式焊接床身作为承载基体，床身内部预留了主电机安装腔与走线空间，底部框架采用矩形钢管焊接成型，兼顾刚性与轻量化需求，床身导轨采用水平平行布置，托板沿导轨方向做Z向进给运动，中托板沿垂直于主轴轴线方向做X向进给运动，进给传动采用丝杠副传动结构，可保证进给运动的重复定位精度，

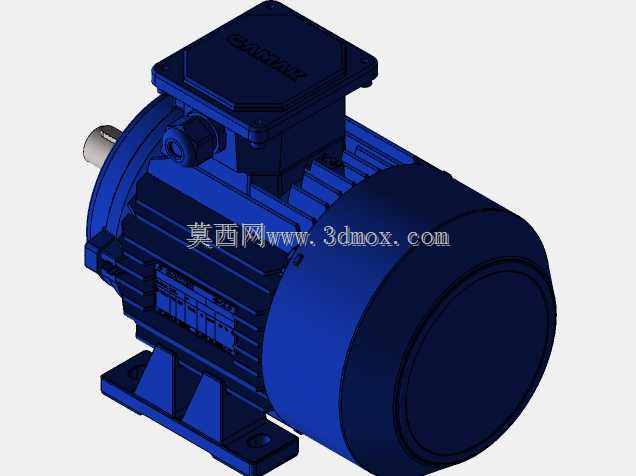

　　满足常规数控车削的精度要求。主轴单元布置在床身左侧的主轴箱位置，主轴端部采用标准卡盘连接结构，可适配三爪自定心卡盘装夹工件，主轴后端配套带轮传动结构，通过V带与床身内部安装的主电机连接，可通过更换带轮配比调整主轴转速区间，适配不同材质零件的切削线速度要求，主轴功率配置为2.2kw，可满足45号钢、铝合金、铜材等常见金属材料的常规切削负载需求，不会出现闷车、切削抖动等问题。刀架部分布置在中托板上方，共设置4个刀具安装位，可同时安装外圆车刀、切断刀、螺纹刀、内孔镗刀四把常用刀具，加工过程中可通过数控系统控制刀架换位，无需人工频繁换刀，可缩短单件加工的辅助时间，提升小批量零件的加工效率。整机的工作区域尺寸为250x1000mm，

　　即最大可加工直径250mm、最大加工长度1000mm的轴类或盘类零件，安装时需要预留的占地边界可参考床身底座的外轮廓尺寸，周边需预留至少600mm的操作与维护空间，左侧需预留主轴电机散热与维护的操作空间，右侧需预留尾座调整、工件装卸的操作空间，前部需预留操作面板安装与操作人员站位空间，后部需预留电气柜安装、走线与散热空间。设计过程中优先考虑了常规加工场景的实用性，没有配置复杂的斜床身排屑结构、液压卡盘、液压尾座等高端配置，整体结构简单可靠，维护成本低，所有传动部件均采用市面常见的标准件，后期更换配件无需定制，可降低设备的长期使用成本。床身的框架结构在设计时做了筋板补强处理，在主轴安装位置、导轨安装位置、

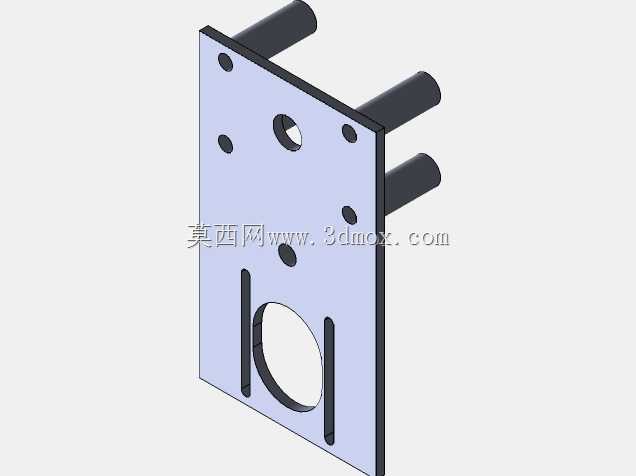

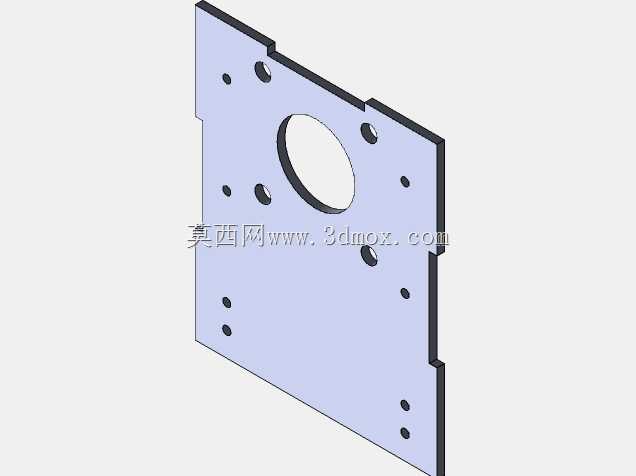

　　丝杠支撑座位置均增加了局部焊接筋板，可避免切削过程中床身产生共振，保证加工表面的粗糙度满足常规零件的加工要求。进给系统的丝杠两端均采用支撑座固定，可减少丝杠高速进给时的挠曲变形，X向与Z向的进给导轨均设置了润滑注油点，日常维护时可定期加注润滑脂，减少导轨与滑块的磨损，延长设备的使用寿命。主轴箱内部的轴承采用油脂润滑结构，无需复杂的油泵润滑系统，可降低整机的制造成本与维护难度，适合对成本敏感的小型加工场景使用。尾座部分布置在床身右侧的导轨上，可沿Z向滑动调整位置，锁紧后可通过顶尖支撑长轴类零件的端部，避免长轴加工时出现让刀、振颤问题，尾座套筒可手动伸缩，适配不同长度零件的顶紧需求。整体结构的三维建模过程中，所有配合面均按照实际加工的公差要求做了装配间隙预留，运动部件均设置了合理的行程限位，避免超程运动造成部件碰撞，电气走线的空间均在床身内部做了预留，可避免走线外露造成的安全隐患，整体结构完全符合小型数控车床的实际加工需求，可作为同类设备改型设计、教学演示模型、小型加工设备自制的结构参考。
