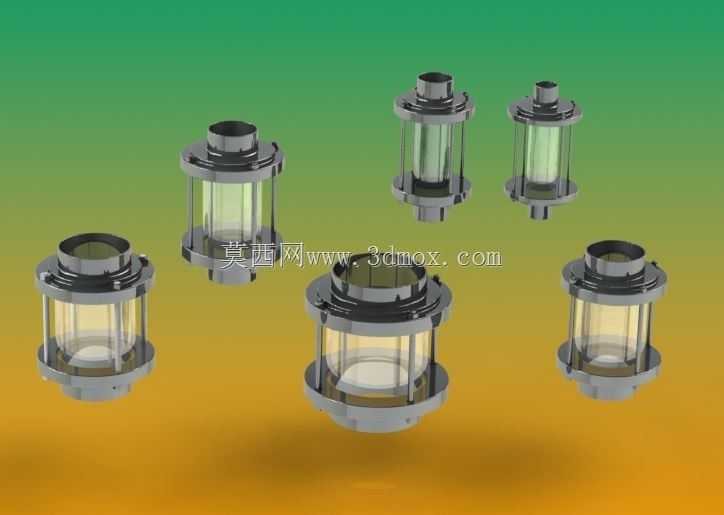

多规格管道用玻璃管状视镜结构

　　做流体管路设计的工程师大多碰到过这类需求：在不拆解管路、不中断生产流程的前提下，直观掌握管内介质的流动状态、颜色、浑浊度甚至是否存在结垢、堵塞前兆，这时候管状视镜就是成本最低、可靠性最高的观测方案。这次梳理的这组视镜结构，覆盖了不同通径的法兰连接、螺纹连接规格，全部采用卫生级设计思路，适配食品加工、化妆品生产、制药、精细化工这类对管路洁净度有明确要求的行业场景。

　　从实际使用场景来看，这类视镜通常安装在物料输送的关键节点：比如配料罐出口的输送管段，用来观察不同批次物料切换时的残留排空情况，避免不同批次物料混料；在过滤器的进出口端安装，可以直接观察滤芯是否出现堵塞导致的流态变化，不用等压力传感器报警再停机排查；在CIP清洗回路中安装，还能直观看到清洗液的流动状态、浓度变化，判断清洗是否到位，比单纯靠清洗时间、压力参数判断更直观。

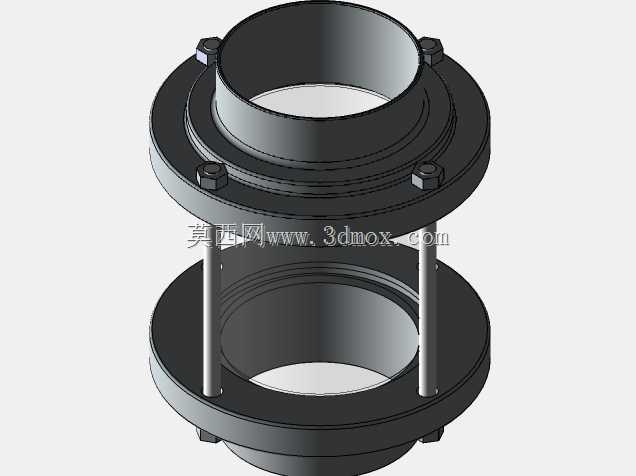

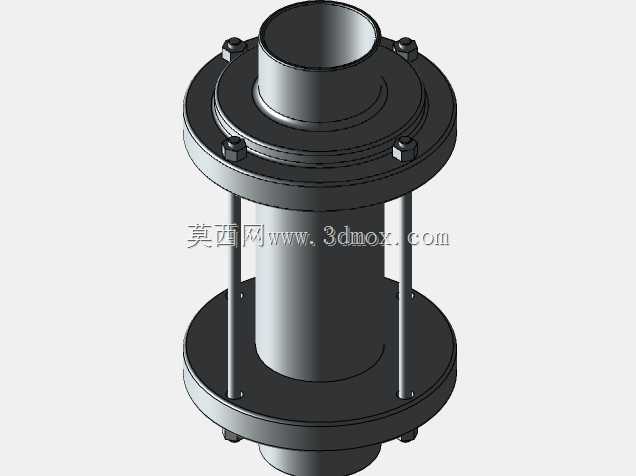

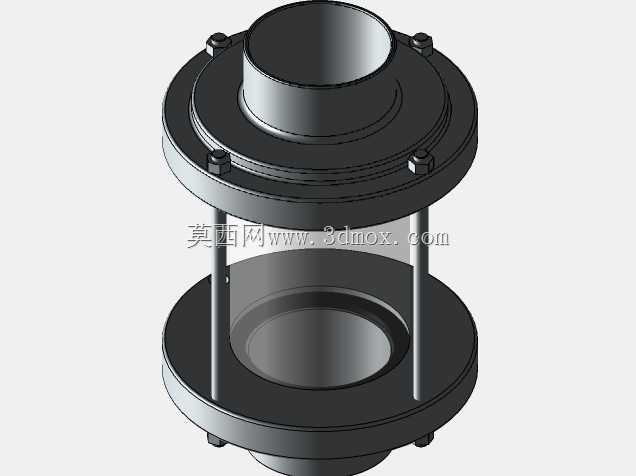

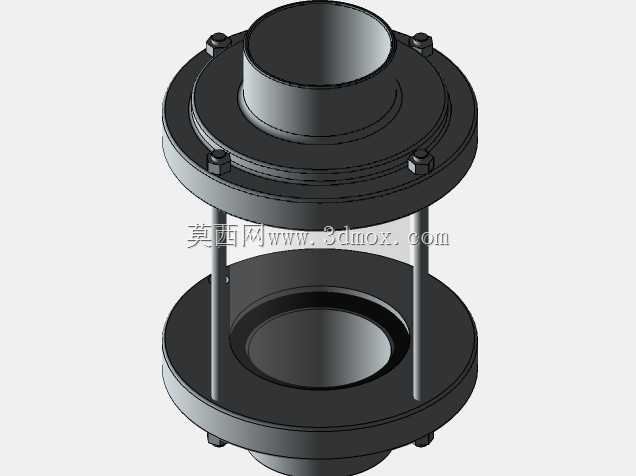

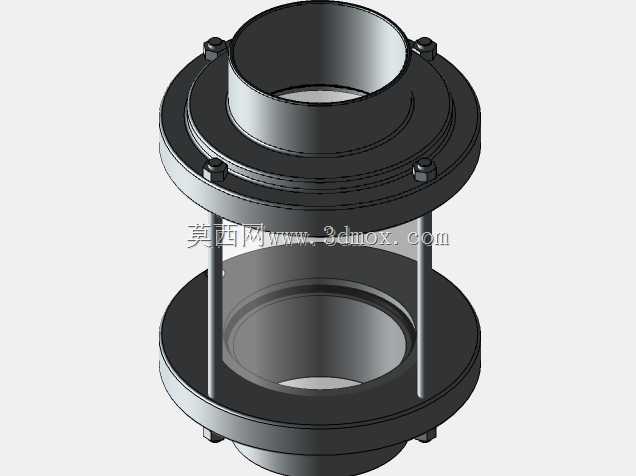

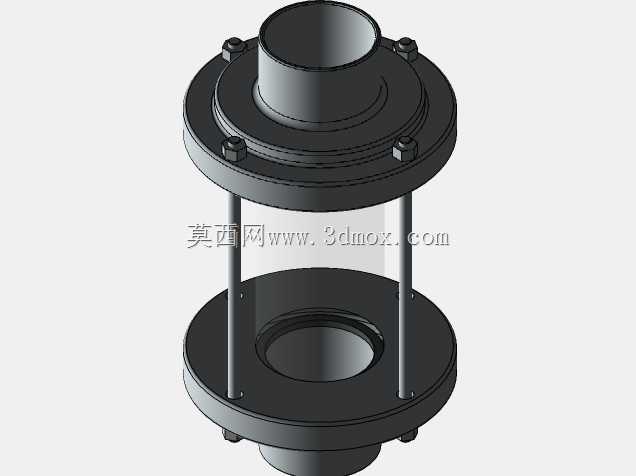

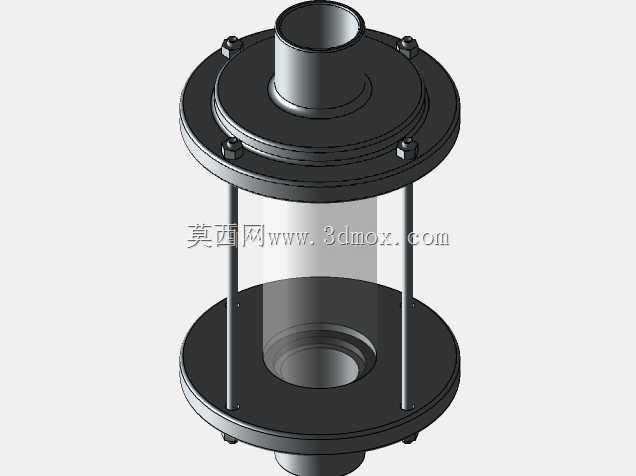

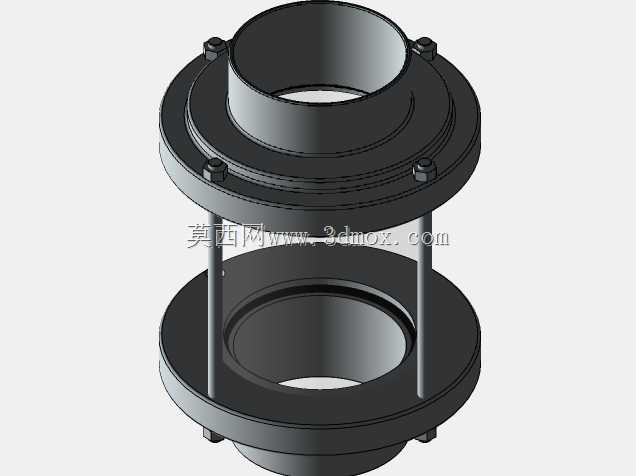

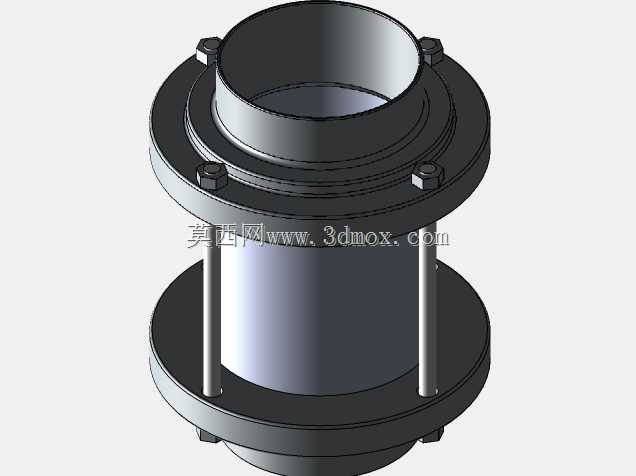

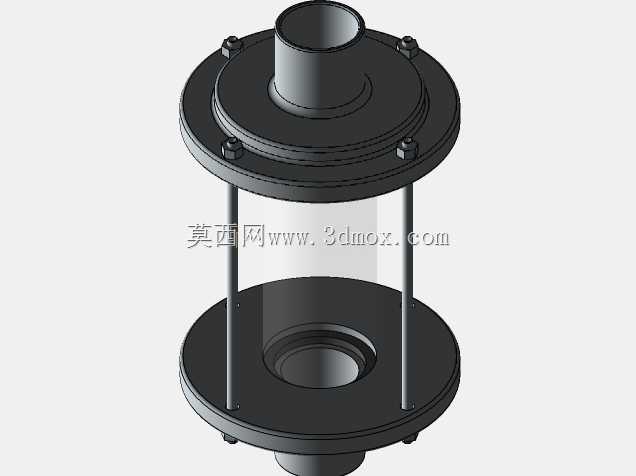

　　结构设计上，这组视镜全部采用直通式结构，介质流经时没有多余的拐角、死角，完全符合卫生级管路的自排净要求，不会出现物料残留挂壁的问题。主体承压部分采用金属材质做框架，中间的观测段采用高硼硅玻璃，透光率高、耐温差冲击性能好，能承受常规生产过程中的温度波动，不会因为冷热交替出现开裂。玻璃和金属框架的密封采用食品级密封件，密封槽的设计做了圆弧过渡，没有卫生死角，拆装清洗也很方便，不用特殊工具就能完成密封件的更换。

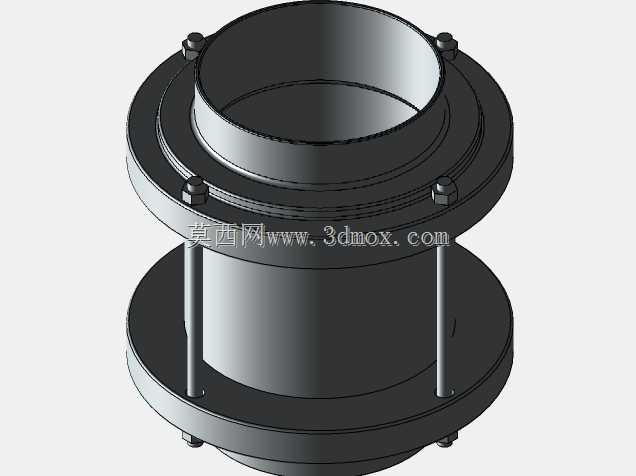

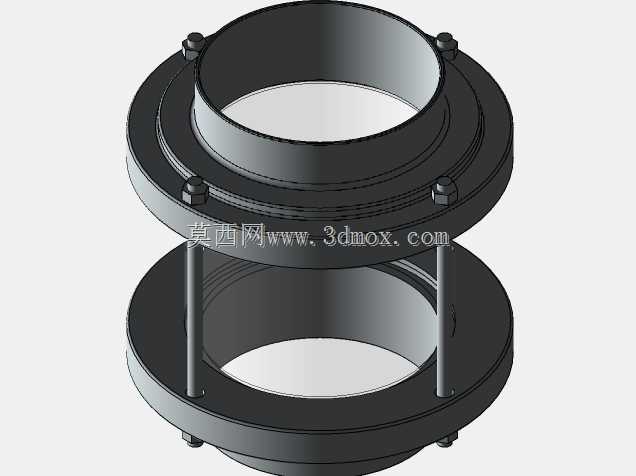

　　不同规格的视镜做了差异化的连接结构设计：小通径的款式采用外螺纹连接，适合小流量的辅料输送管路，安装空间占用小，拧紧就能完成密封；大通径的款式采用法兰快装连接，适配主物料输送管路，连接强度高，能承受更高的管路压力，快装结构也方便日常拆卸检查玻璃内壁的结垢情况。所有金属部件的表面都做了抛光处理，粗糙度达到卫生级要求，不容易附着物料，日常冲洗就能保持洁净。

　　安装边界方面，这组视镜的长度尺寸都做了标准化设计，和同通径的标准管段长度一致，替换原有管段就能完成安装，不用额外调整管路的支撑位置。安装时要注意视镜的观测方向要正对巡检通道，玻璃面不要被管路支架、保温层遮挡，保证巡检人员站在常规巡检位置就能直接看到管内状态。另外安装时不能过度拧紧连接结构，避免玻璃受到额外的挤压应力，日常维护时只需要定期检查密封件是否老化、玻璃表面是否有划痕或者裂纹，出现损伤及时更换即可，不需要复杂的维护操作。

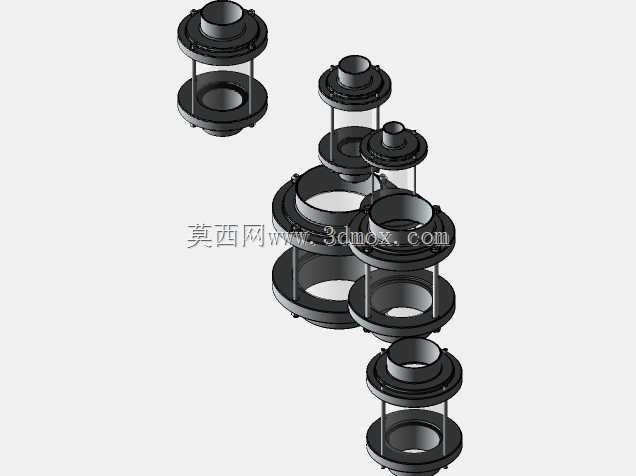

　　从建模细节来看，这组结构把实际生产中的装配公差都做了还原，玻璃和金属框架的配合间隙、密封件的压缩量都符合实际装配要求，不是那种只能看外观的示意模型，不管是做管路布局的干涉检查，还是做设备的BOM清单统计，都能直接复用。不同规格的视镜参数做了系列化排布，选型的时候可以直接根据管路通径、工作压力匹配对应的型号，不用再重新调整结构尺寸，能节省不少管路设计的时间。
