ATX主板通用改装固定底座结构设计

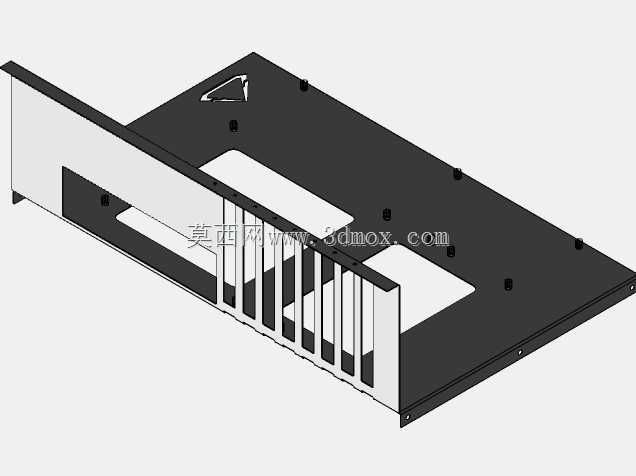

　　在计算机硬件改装、定制化机箱搭建的实际作业场景中，主板固定结构的适配性一直是DIY玩家与小型工控设备集成人员经常遇到的痛点，常规机箱自带的主板铜柱位往往受限于原厂布局，无法适配非标改装、开放式机架搭建、多硬件整合安装的需求，这款ATX规格主板固定底座正是针对这类场景设计的承载结构。从实际使用维度看，该底座可兼容全规格ATX架构主板，不需要针对特定品牌型号的主板做额外开孔调整，能直接作为主板承载基底，适配开放式机箱搭建、老旧机箱改装替换、工控设备内置主板固定、桌面硬件展示平台搭建等多种场景，不管是个人硬件改装玩家做个性化主机，还是小型设备集成商做紧凑型计算单元整合，都能直接用该底座作为主板安装的基准结构，省去自行测量开孔、

　　裁切板材的工序。结构设计上，底座主体采用0.8mm厚度的板材加工，这个厚度选择经过实际安装验证，既可以保证主板安装后的整体结构刚性，避免板材过薄导致主板安装后出现弯曲变形，也不会因为板材过厚增加整体重量、占用过多安装空间。底座上的开孔分为两类，一类是对应主板固定的PCI孔位，全部采用ISO标准M3螺纹规格，孔位间距严格控制在0.5mm公差范围内，加工精度控制在±0.05mm，这个精度等级可以保证主板安装时铜柱对位顺畅，不会出现孔位错位导致主板无法放平、螺丝强行锁紧造成主板PCB变形的问题，也能适配市面上绝大多数标准M3规格的主板固定铜柱、螺丝，不需要单独采购特殊规格的紧固件。除了主板固定孔位之外，

　　底座其余区域的开孔用于将整个底座固定到外部机架、机箱壳体或者其他设备结构上，孔位布局做了通用化设计，不管是固定到铝型材机架、亚克力侧板还是金属机箱框架上，都能找到对应的安装点位，不需要额外在底座上二次钻孔。底座侧边设计了通风格栅结构，对应主板PCI扩展槽的位置预留了充足的开口空间，不会遮挡显卡、扩展卡的安装位，也能辅助主板背部的空气流通，降低硬件高负载运行时的积热问题。安装边界方面，底座的整体轮廓完全匹配标准ATX主板的尺寸边界，安装时主板放置到底座上后，边缘不会超出底座范围，所有外接接口位置都做了避让设计，不会遮挡主板后侧的IO接口区域，也不会干涉内存、CPU散热、供电线材的插拔空间。

　　实际安装时推荐搭配6mm高度的六角支架黄铜垫片，配合M3规格6mm长度的螺钉进行固定，这个组合可以在主板和底座之间留出足够的安全间隙，避免主板背部焊点直接接触金属底座造成短路，同时6mm的支架高度也能预留出背部走线的空间，方便整理主板供电、风扇接线等线材。在做定制化MOD主机改装时，该底座可以直接作为核心承载结构，不需要额外制作主板安装托板，只需要将底座固定到定制的机架框架上，就能完成主板部分的安装固定，大幅缩短改装的加工周期，也能避免自行加工时孔位偏差导致的安装问题。对于需要将ATX主板集成到非标准机柜、专用设备内部的场景，该底座的通用安装孔位可以适配不同的内部安装梁结构，不需要针对主板单独设计安装支架，降低结构设计的工作量，同时标准化的孔位精度也能保证批量安装时的一致性，不会出现不同批次加工件孔位偏差的问题。结构的边角位置都做了钝化处理，没有尖锐的裁切毛刺，安装操作时不会划伤手部或者线材，板材的平整度控制也满足主板安装的平面度要求，锁紧固定螺丝后不会出现主板翘曲的情况，能避免因为安装应力导致的主板PCB损伤、元器件虚接等问题。
