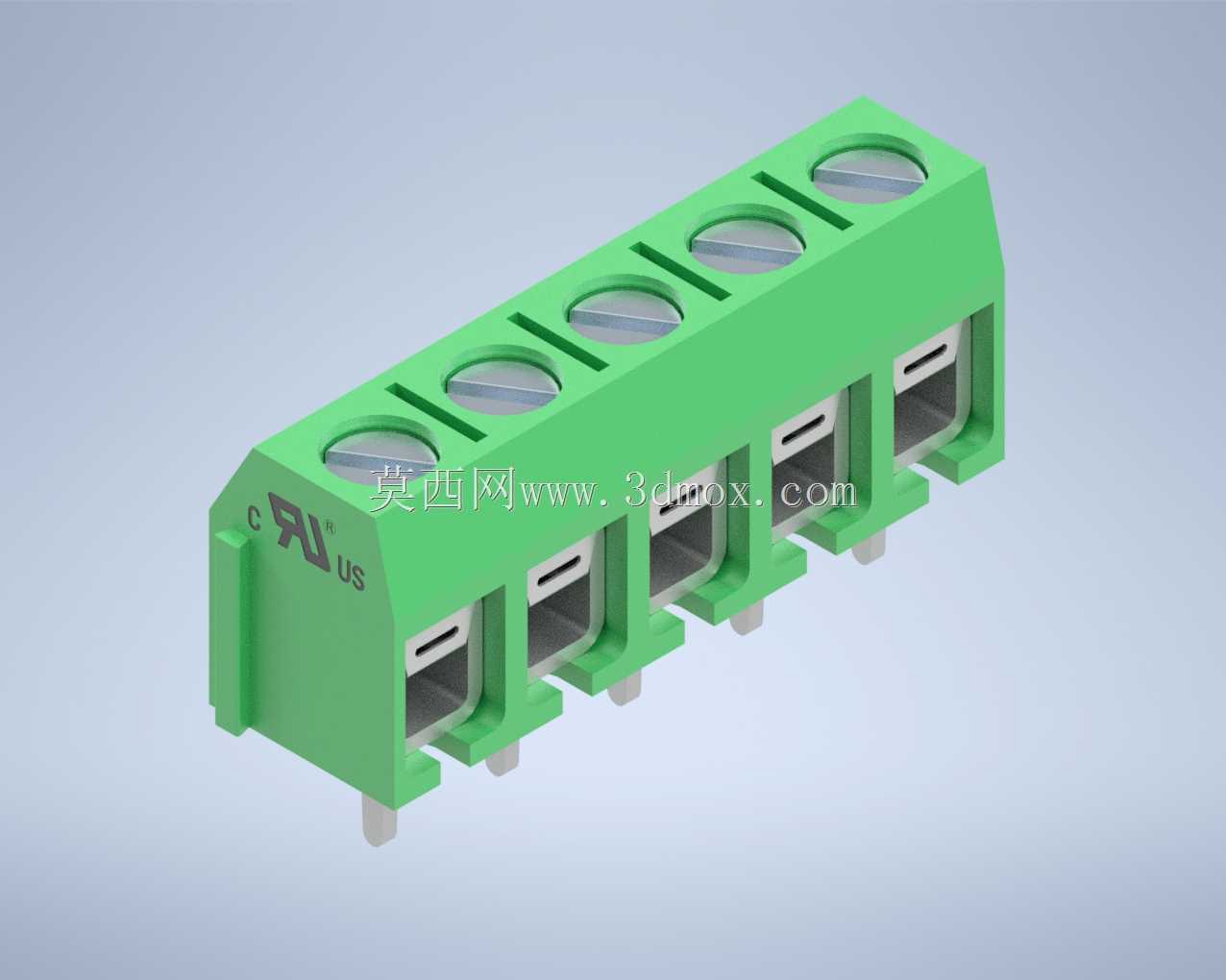

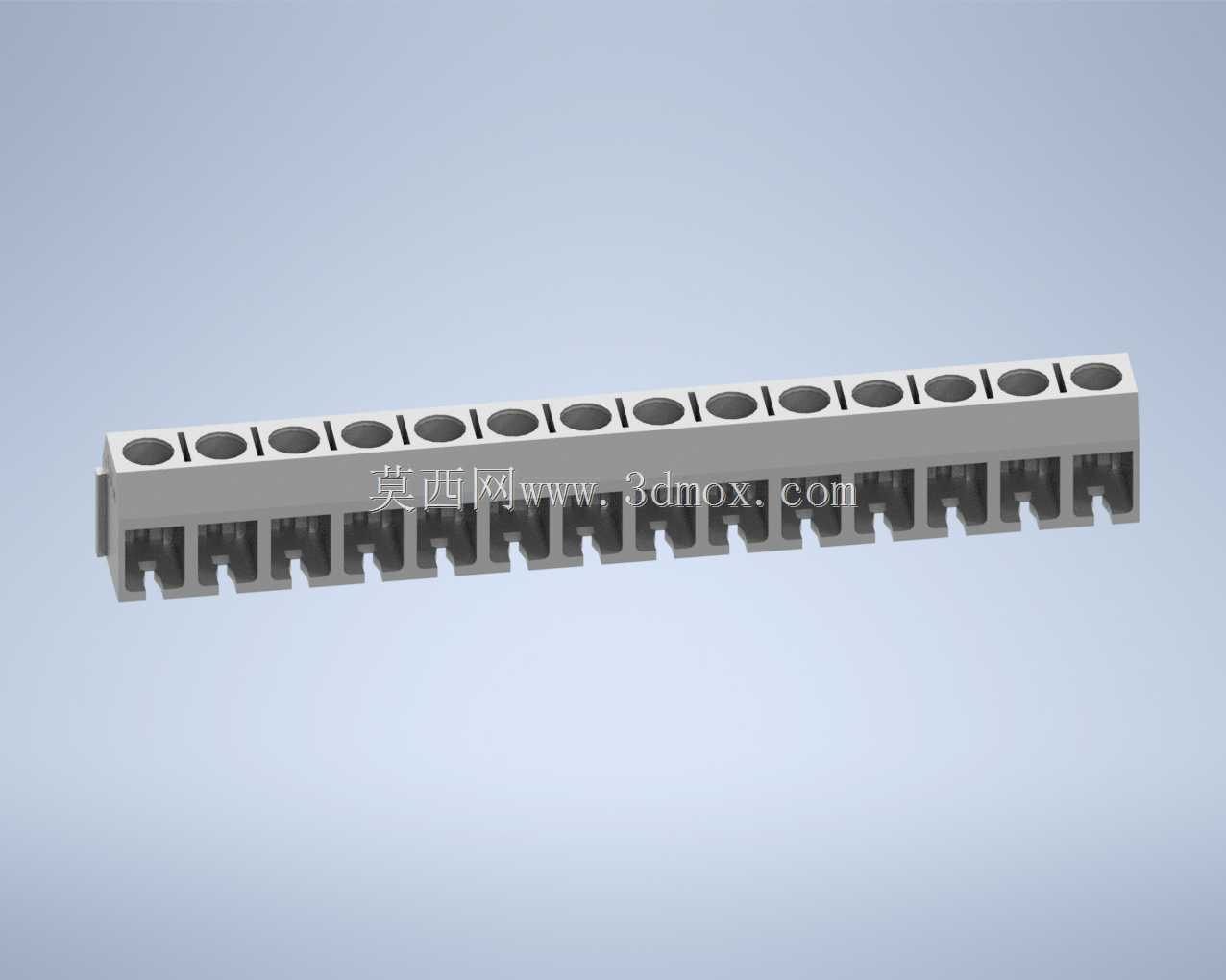

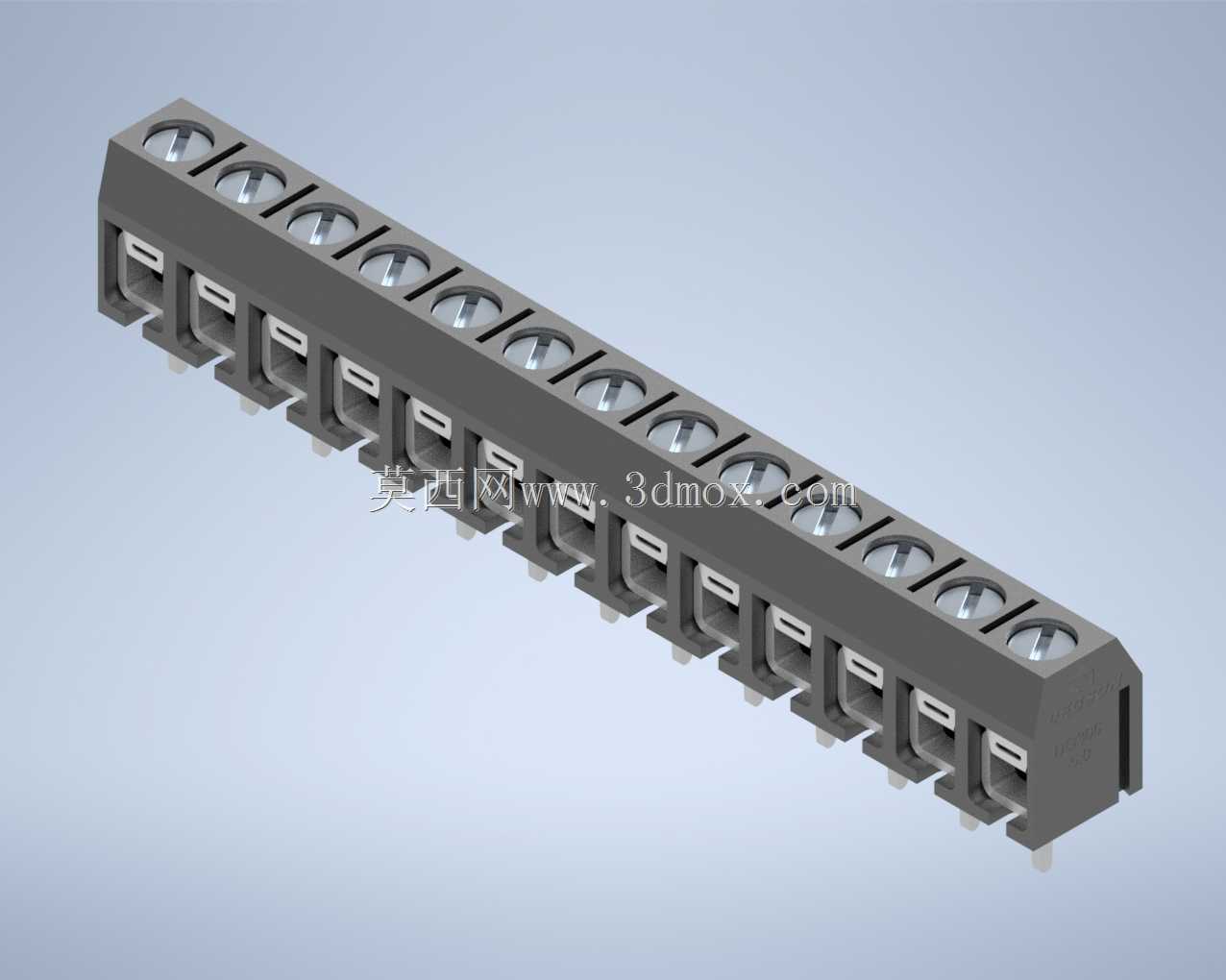

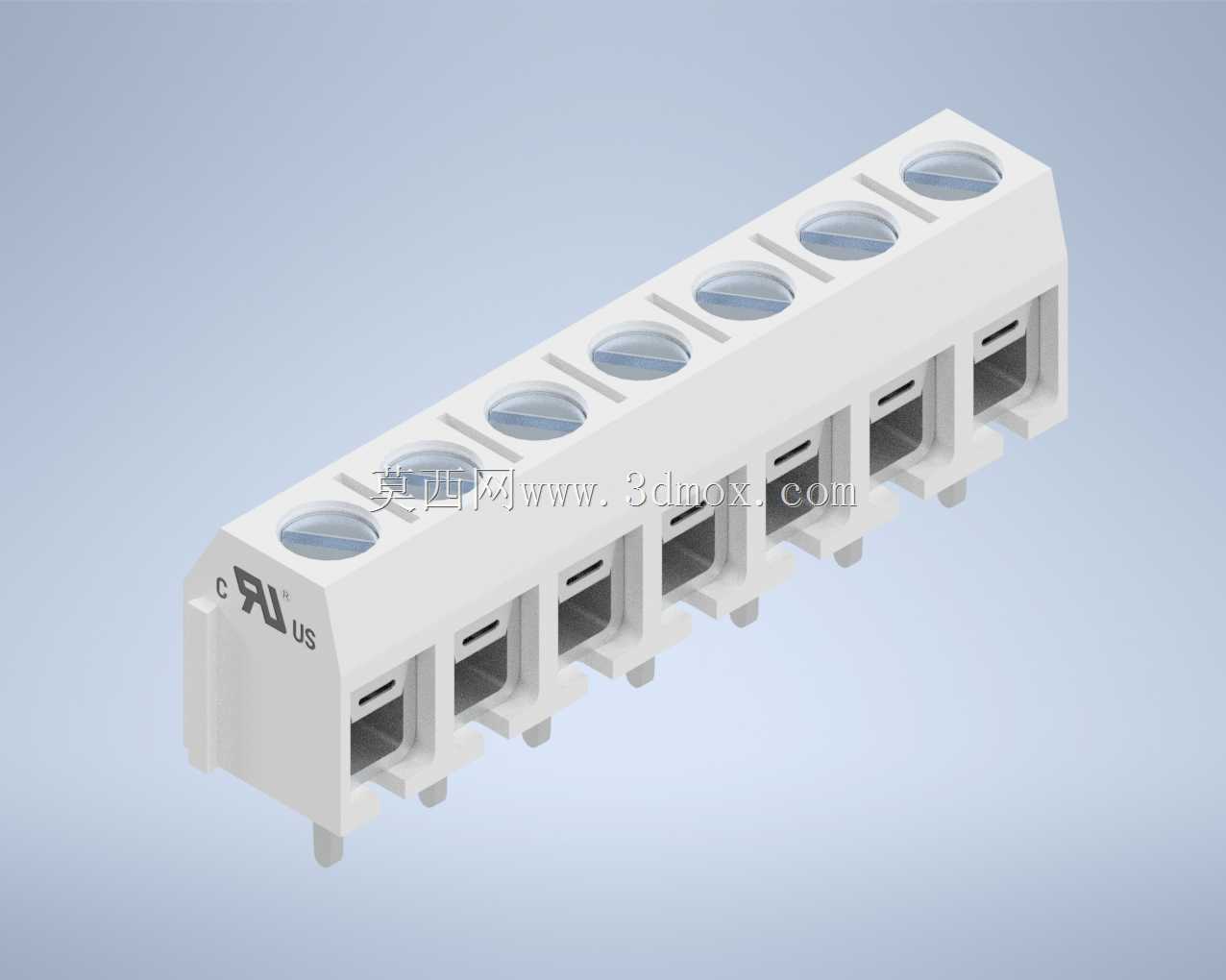

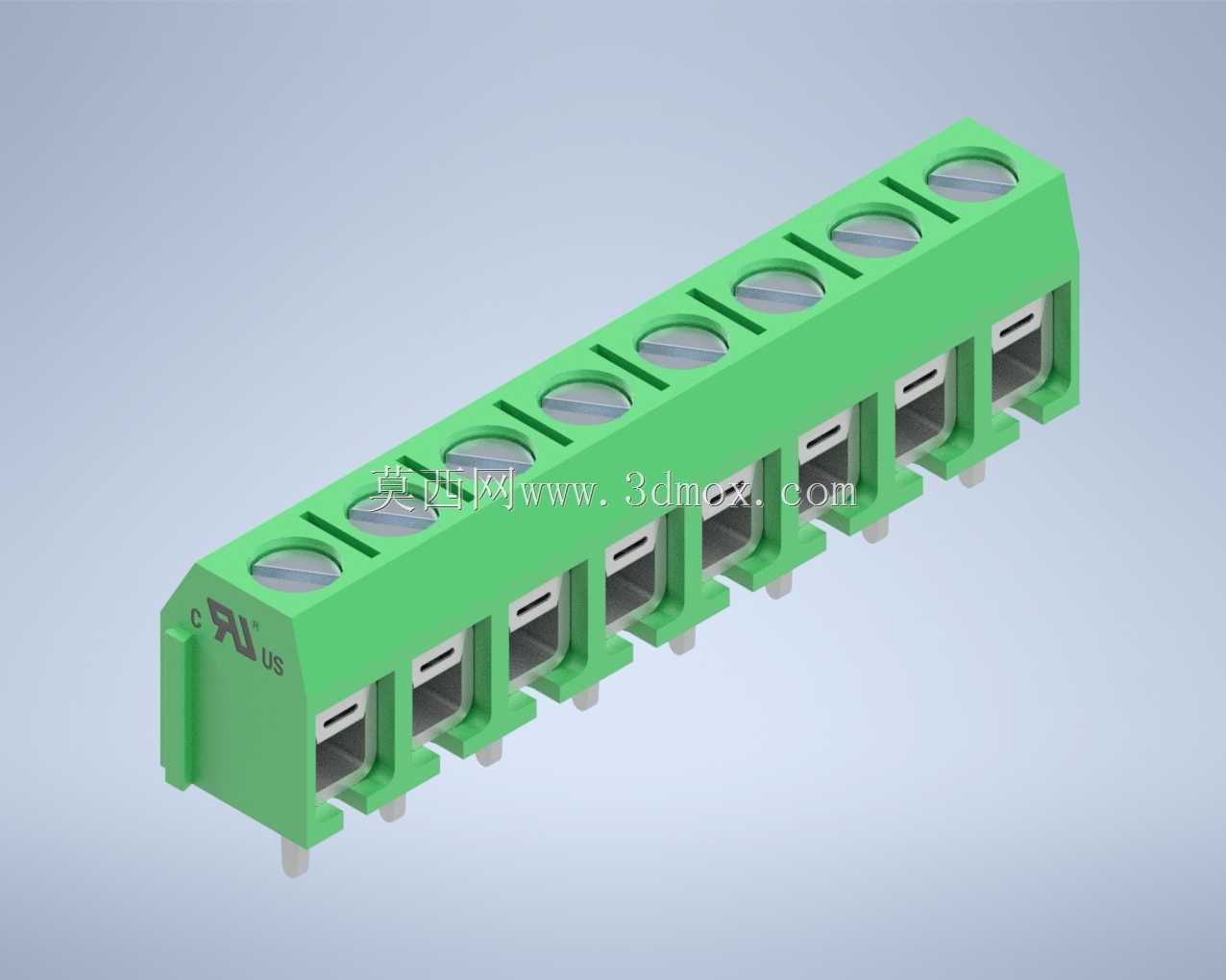

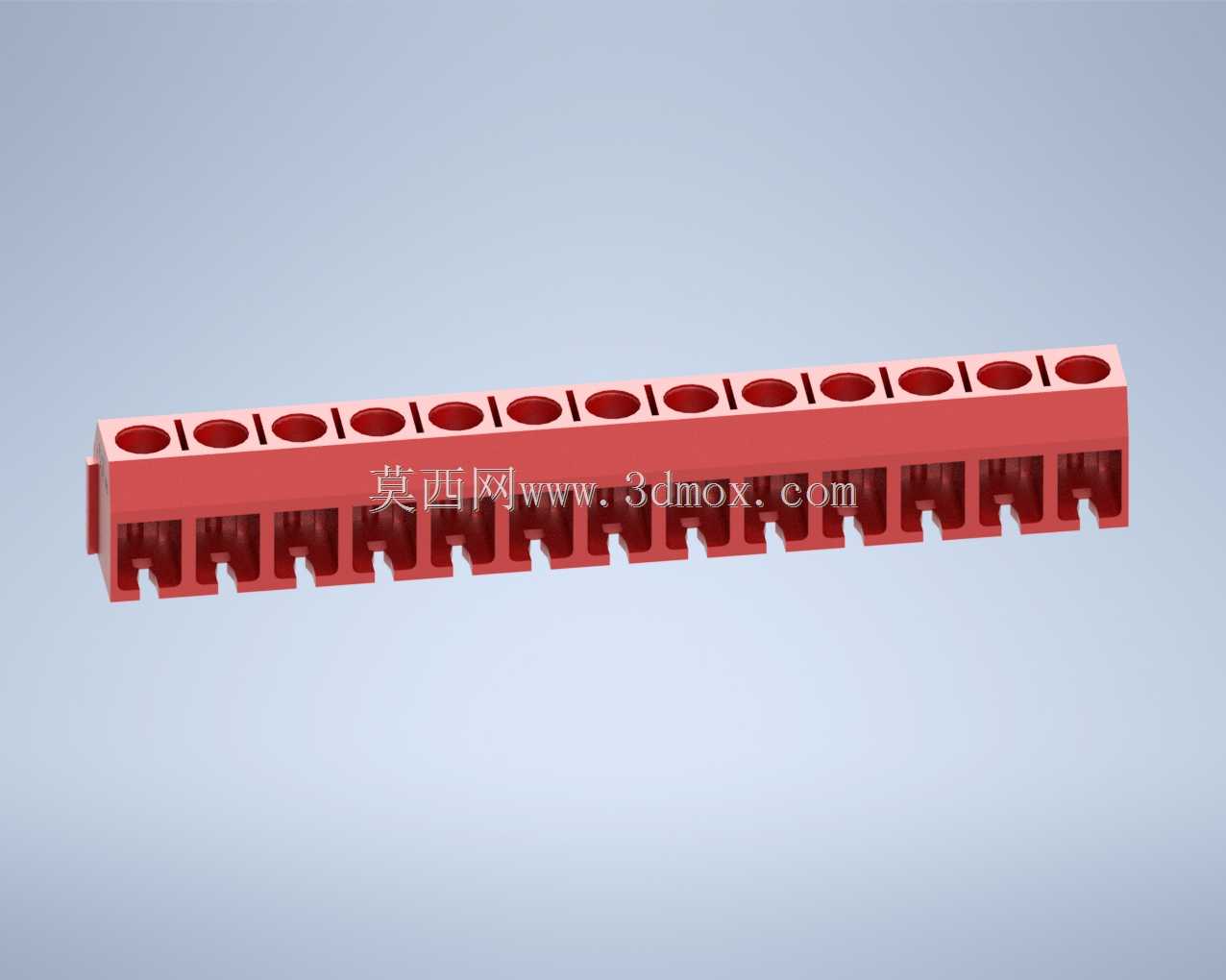

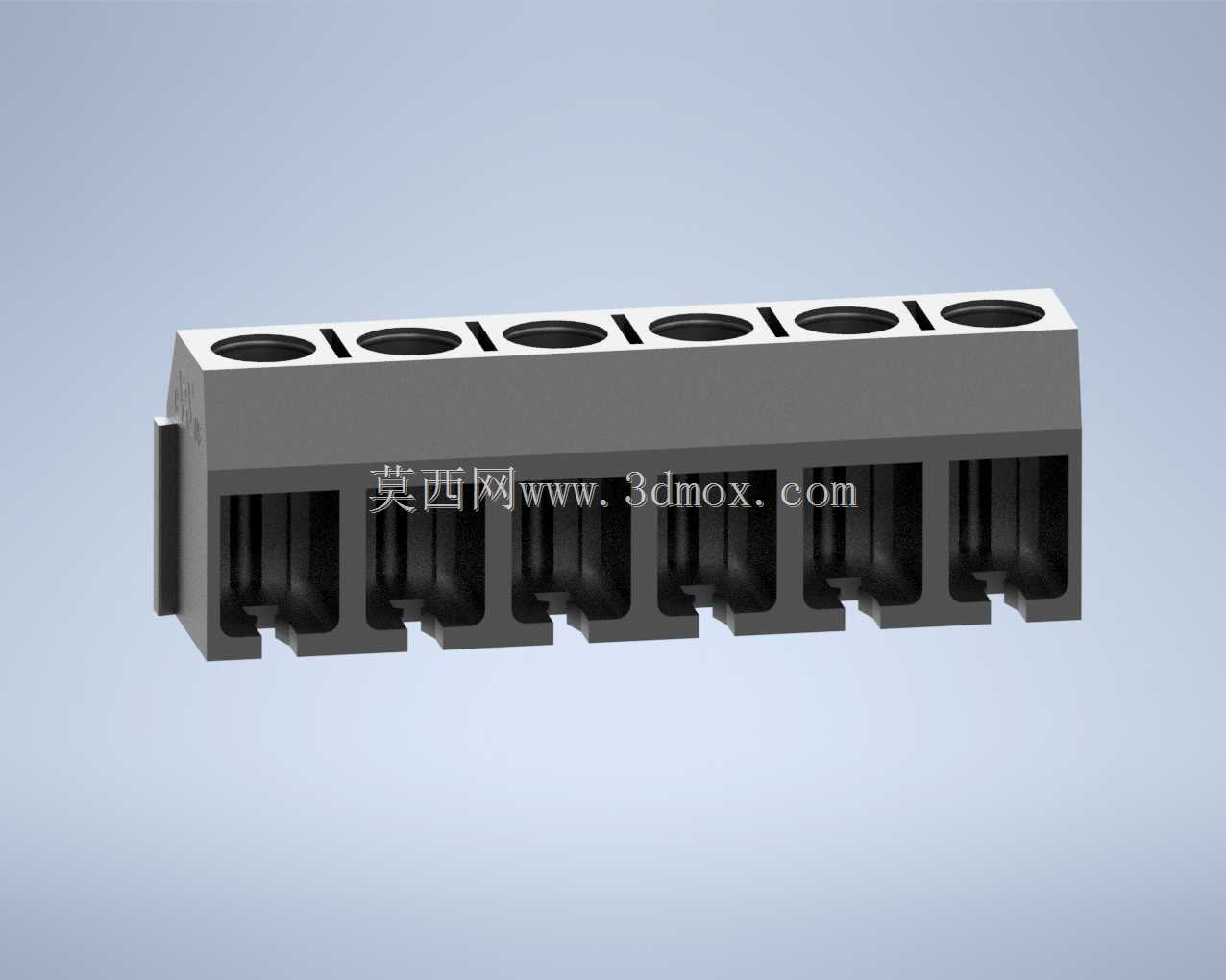

多针距5mm间距Bornera接线端子结构

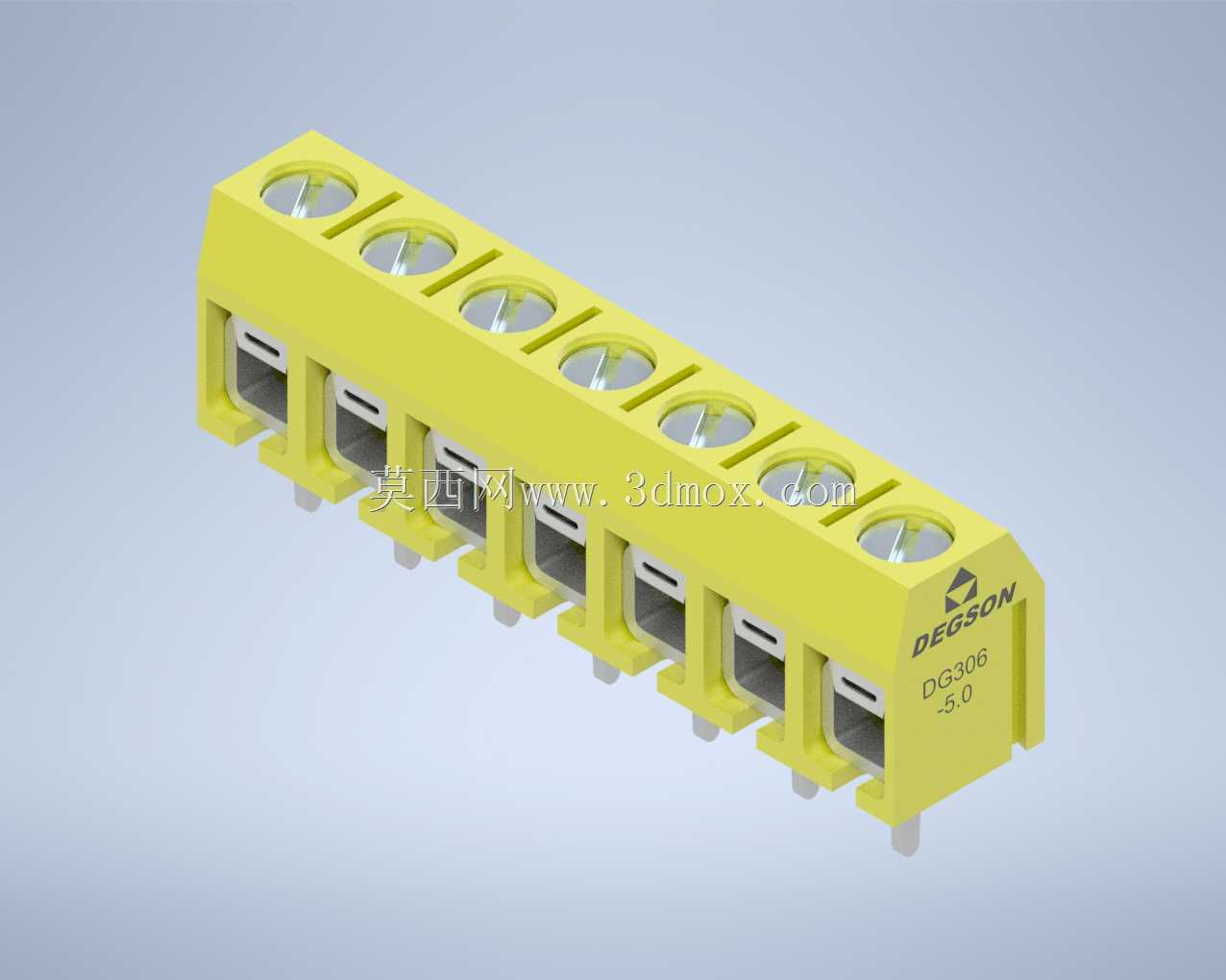

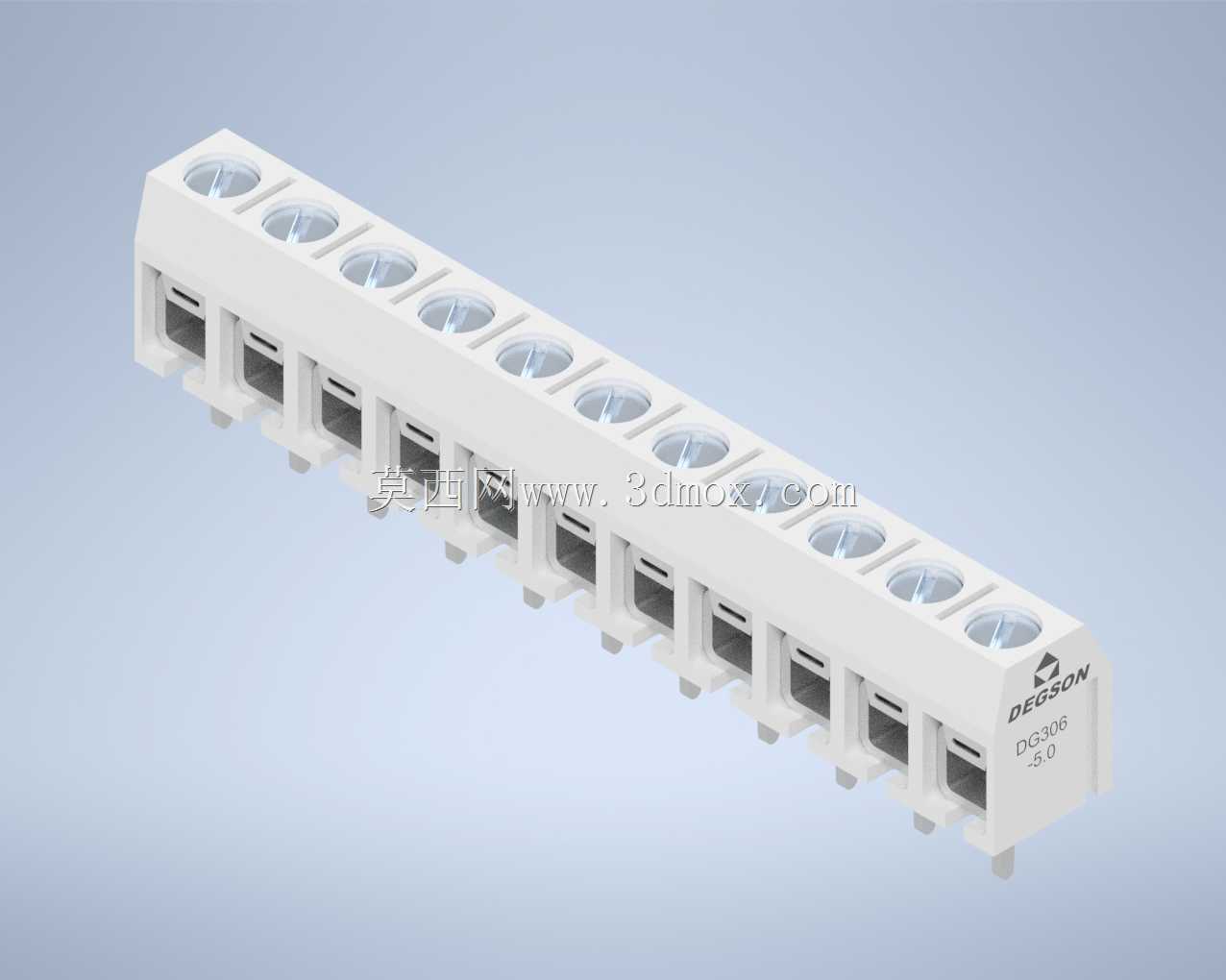

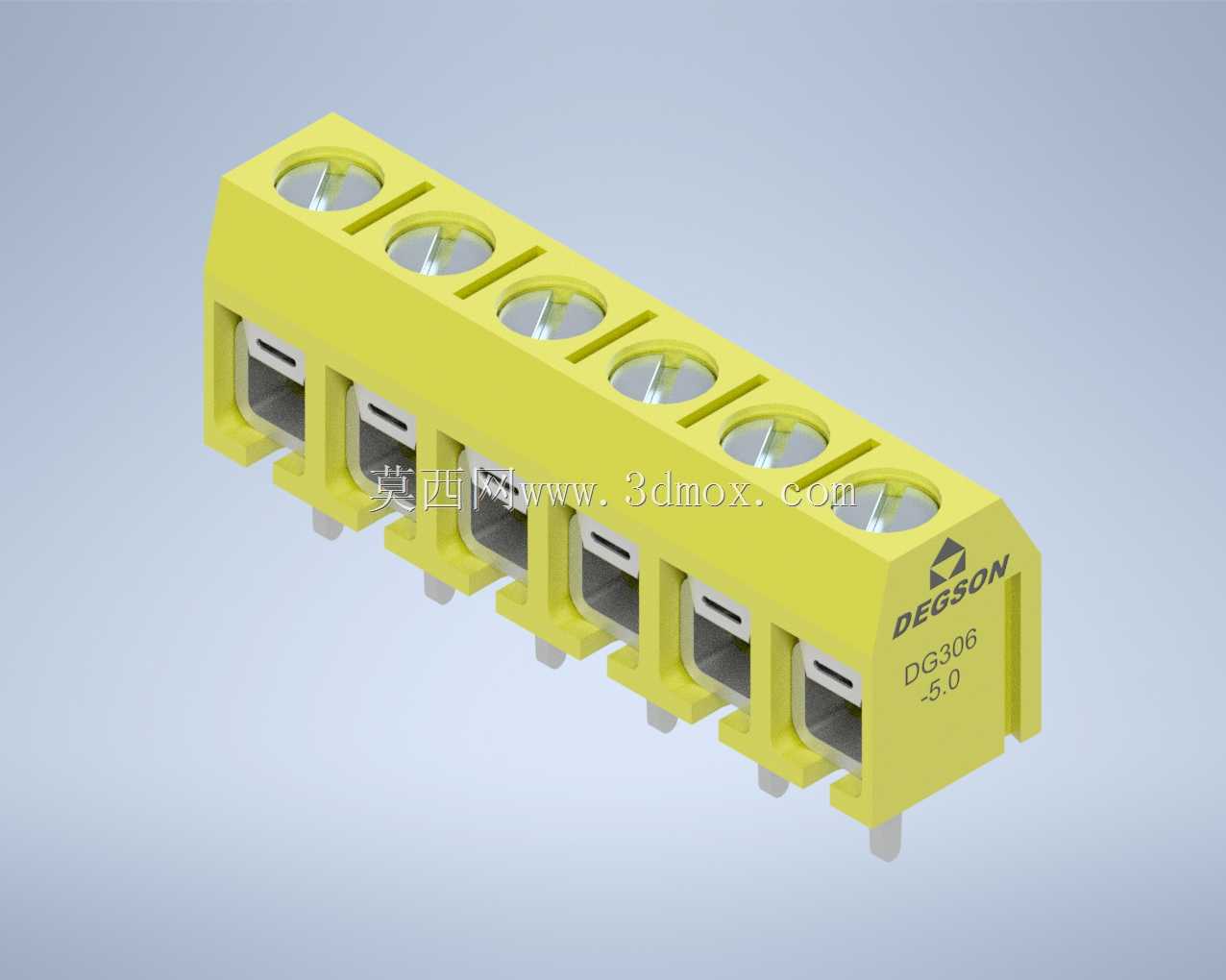

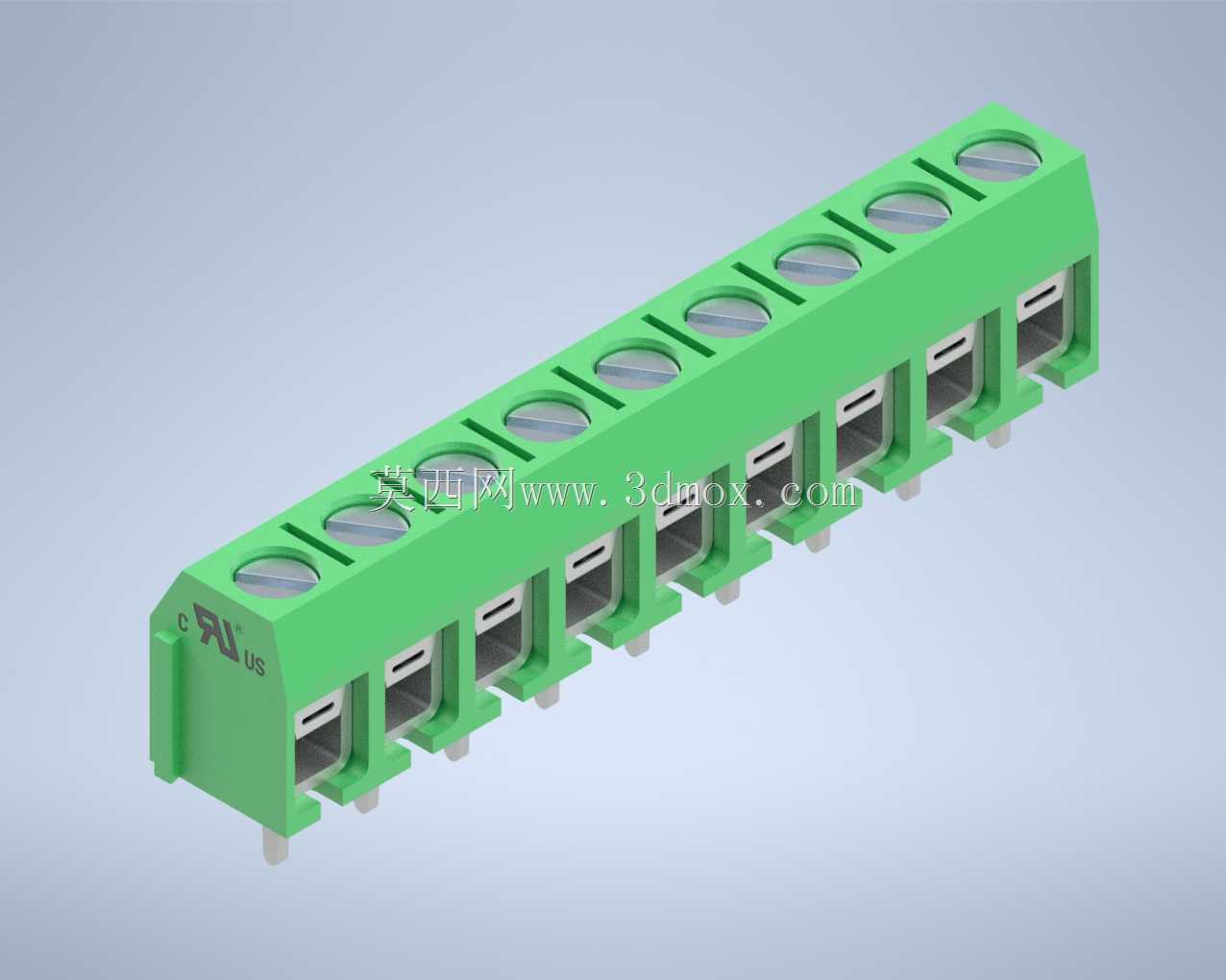

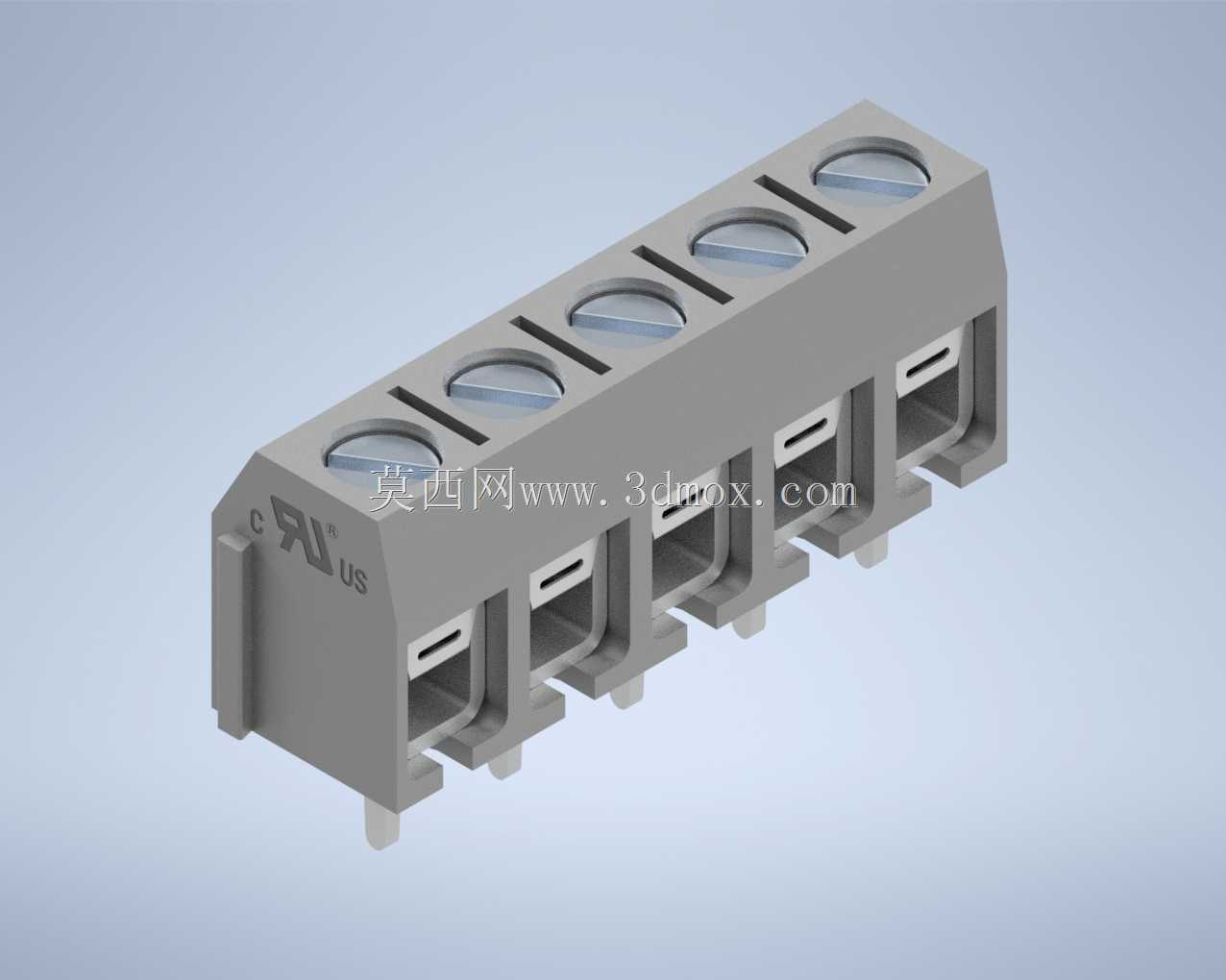

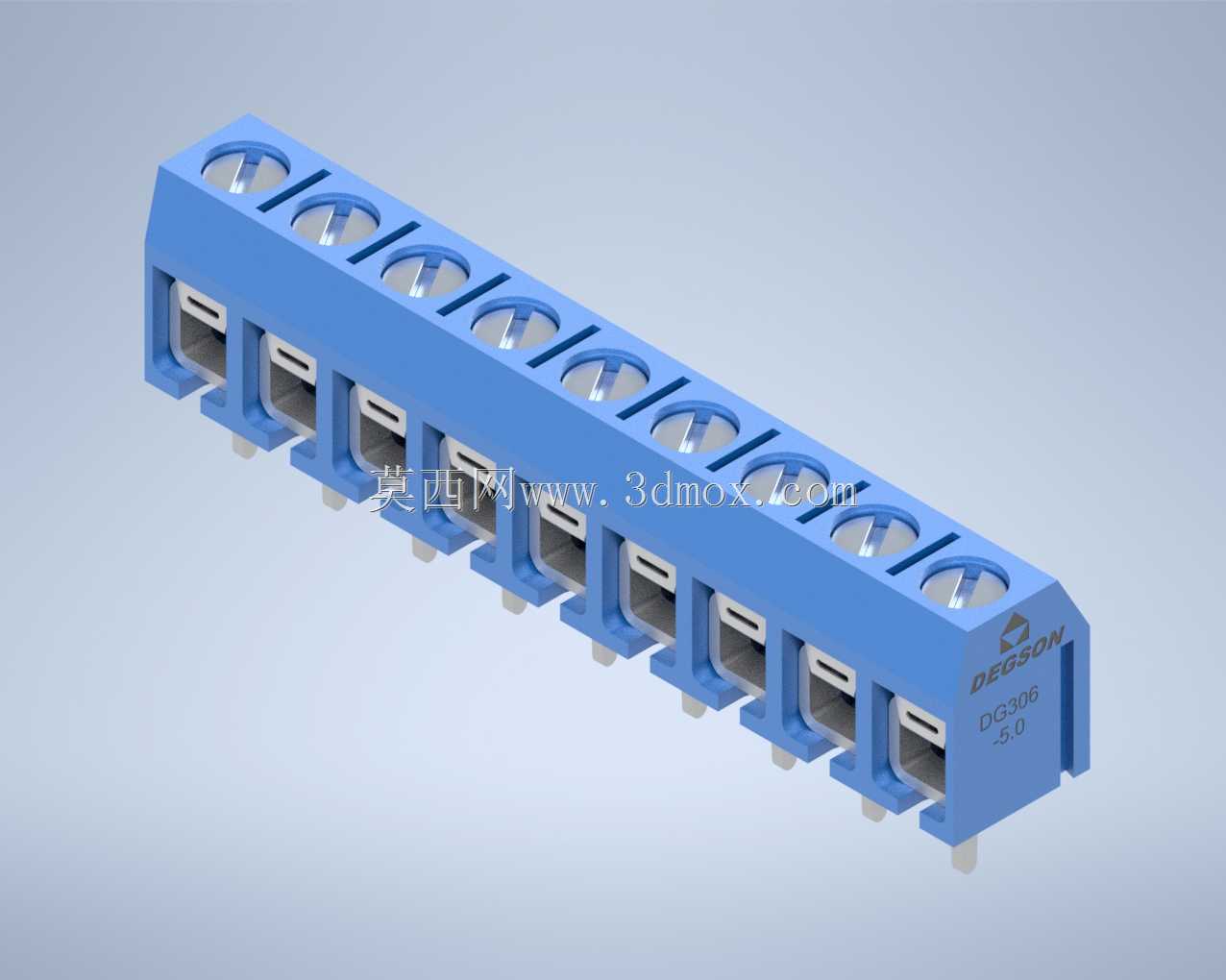

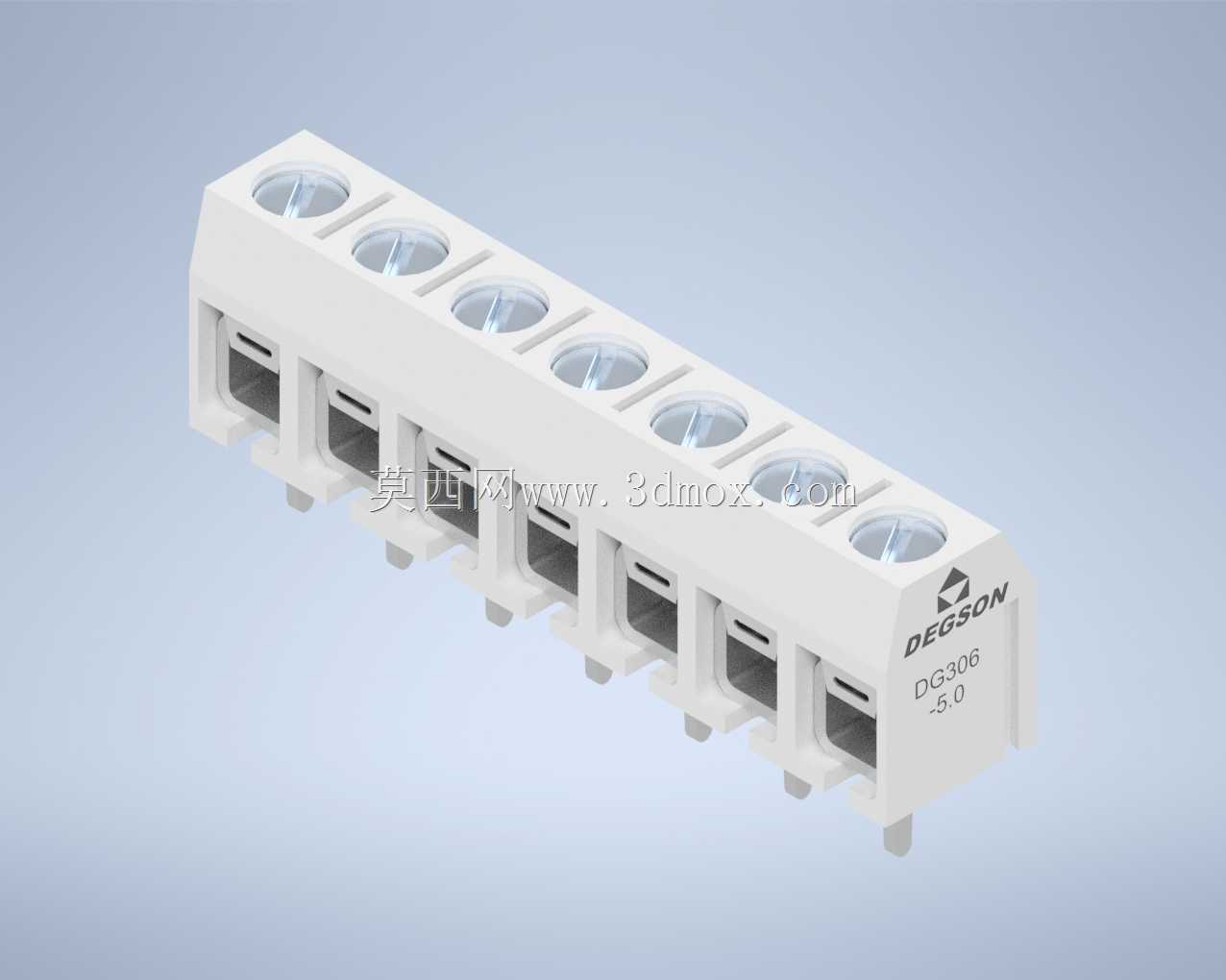

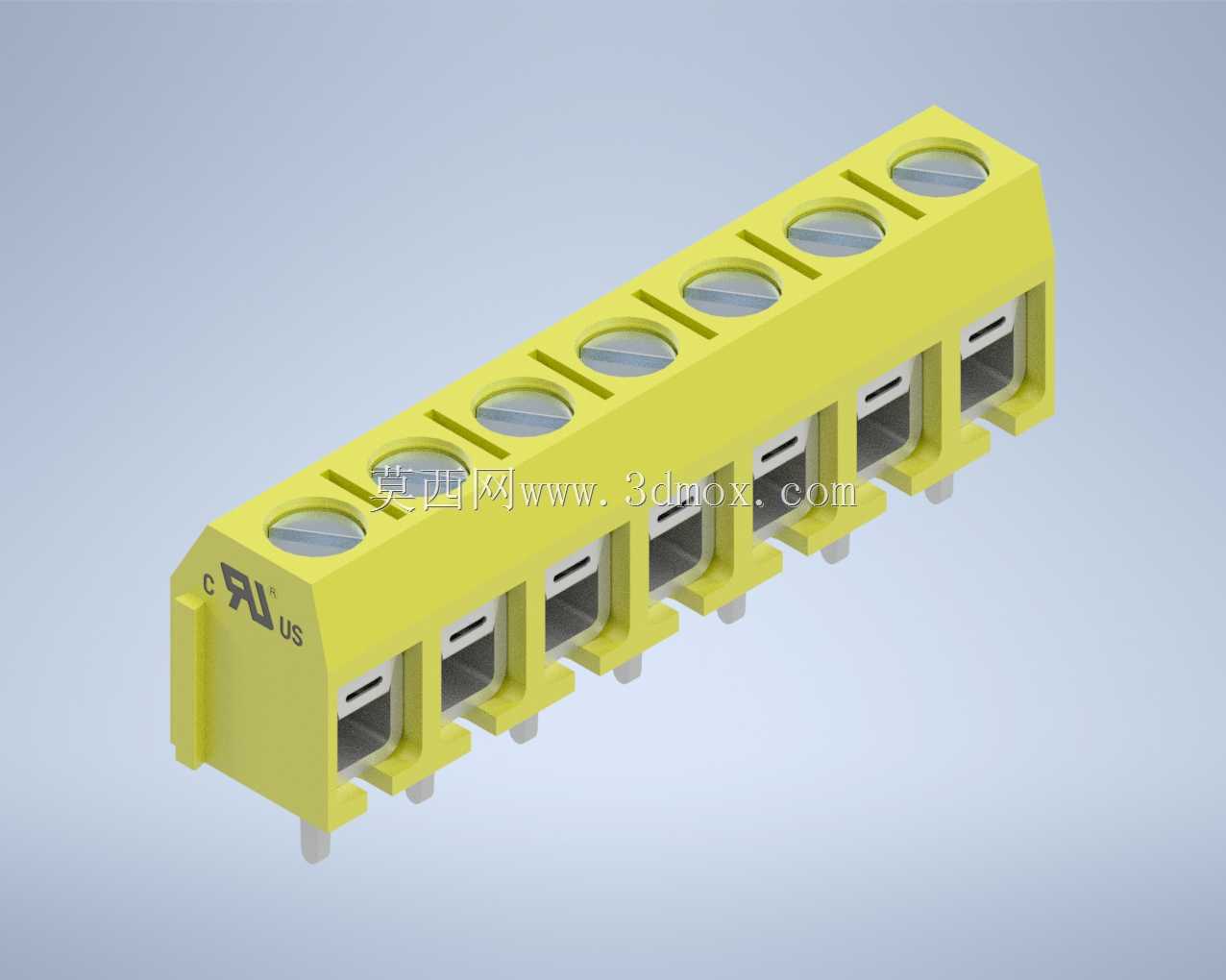

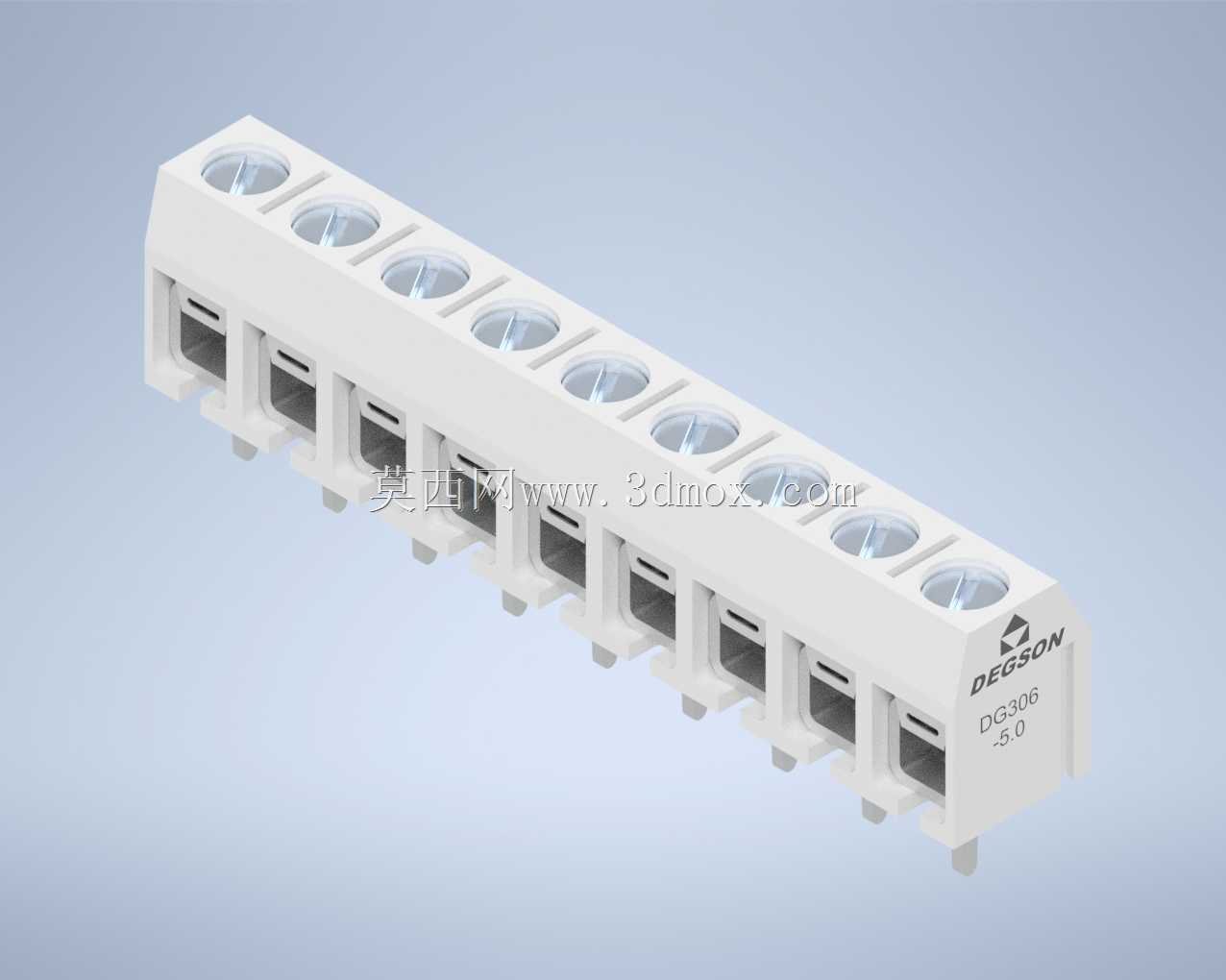

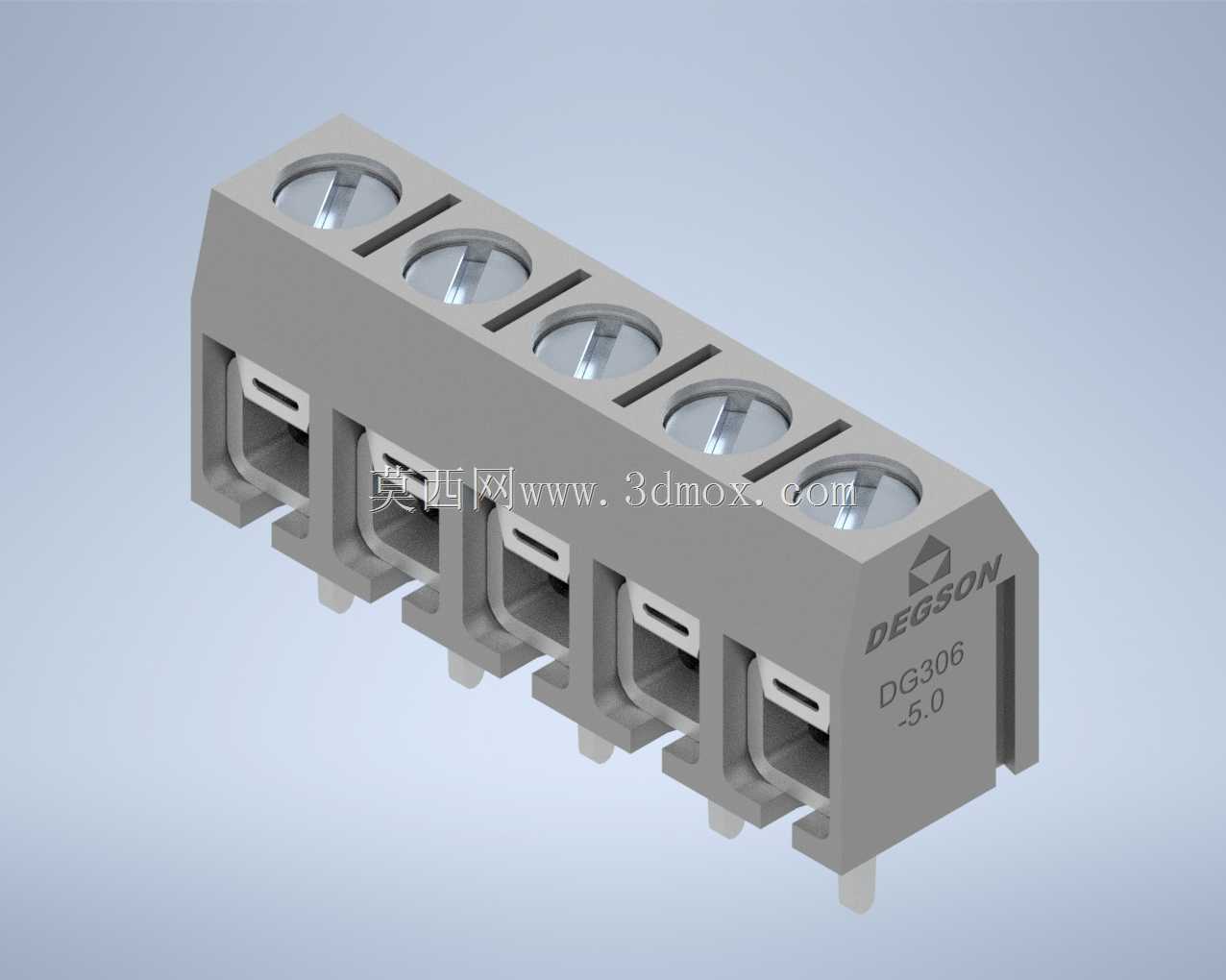

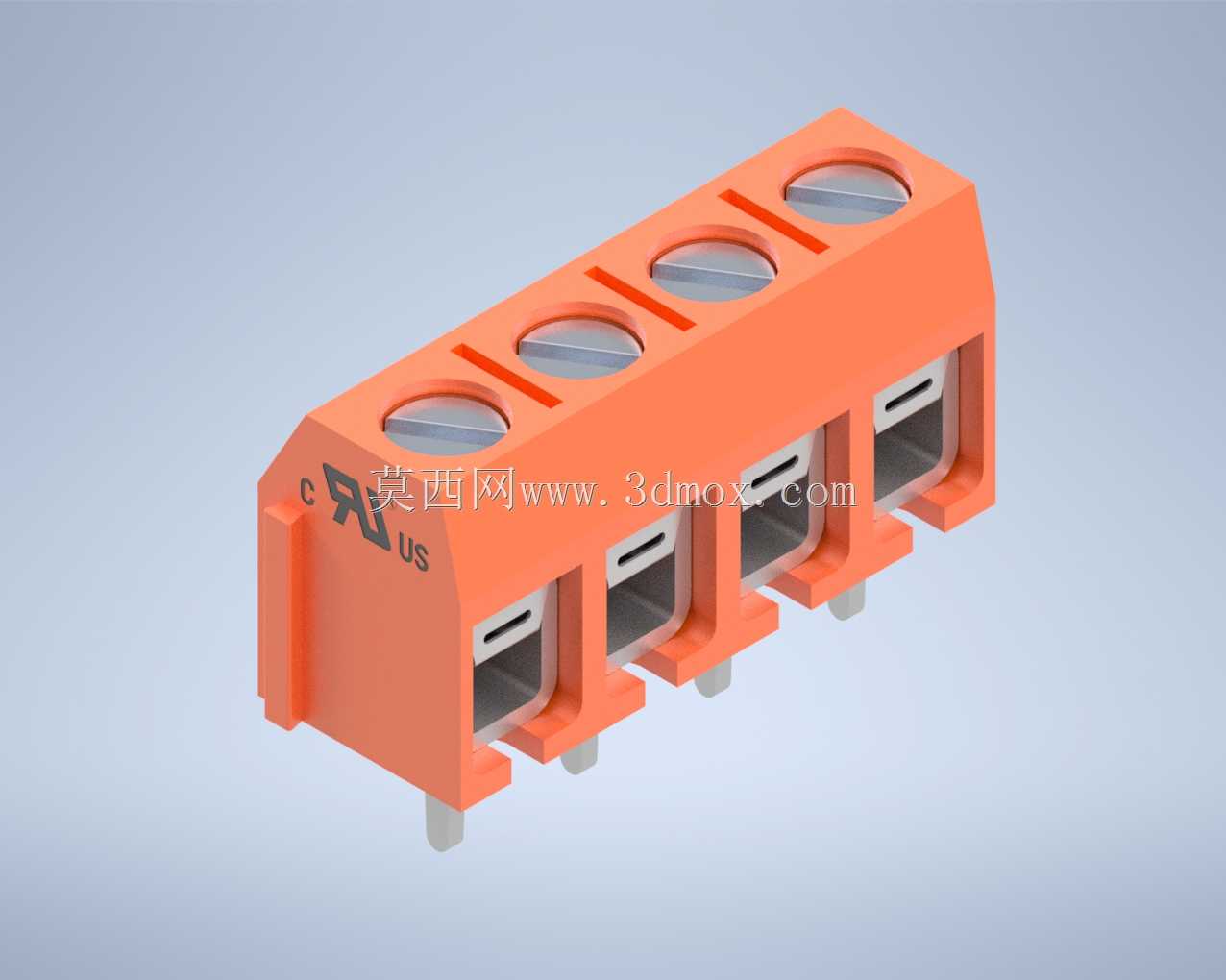

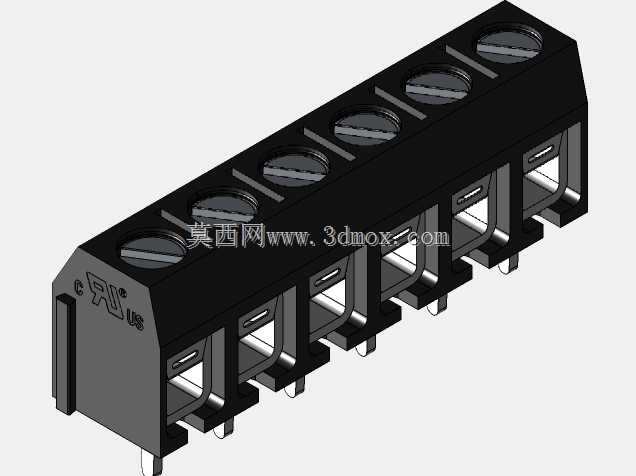

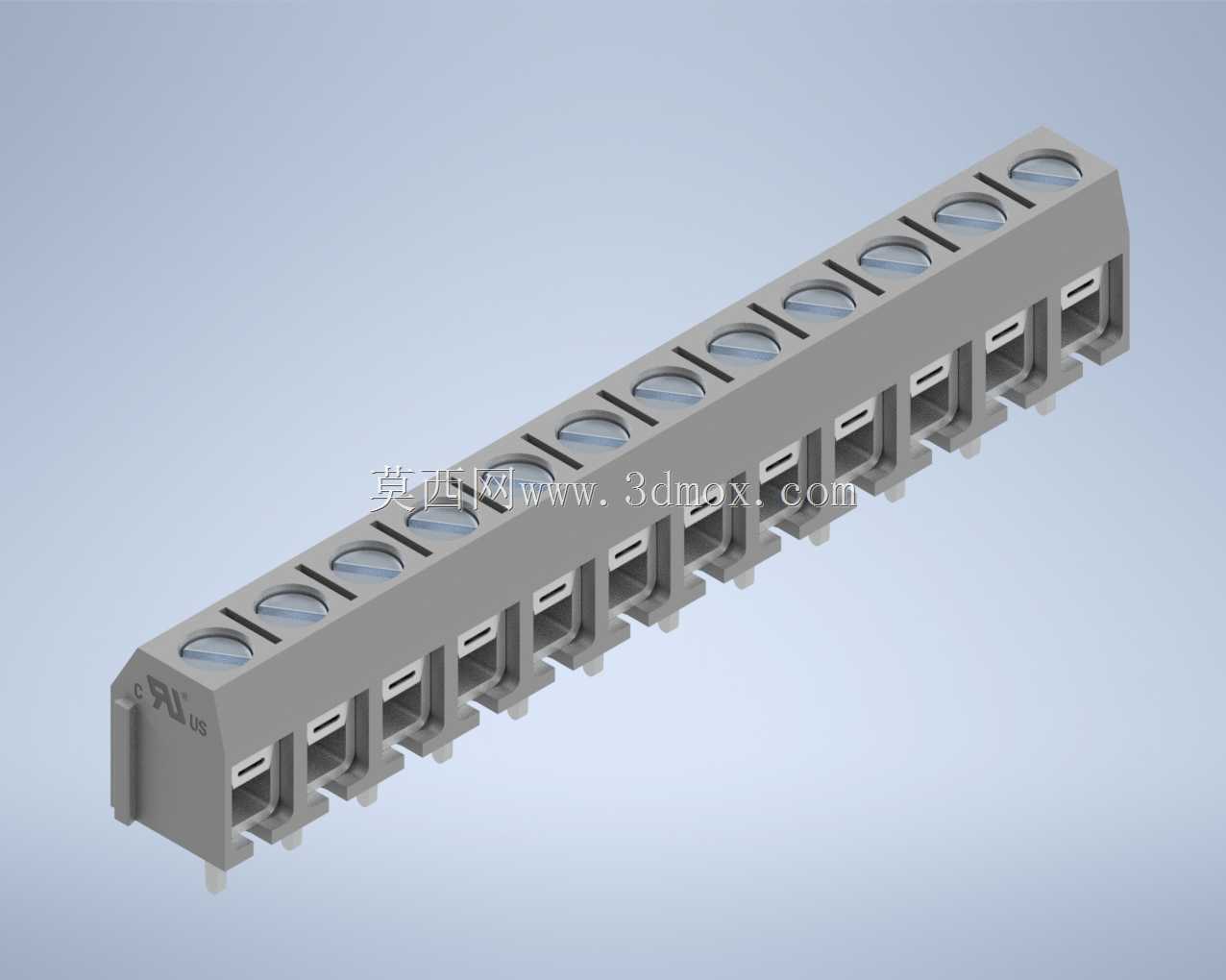

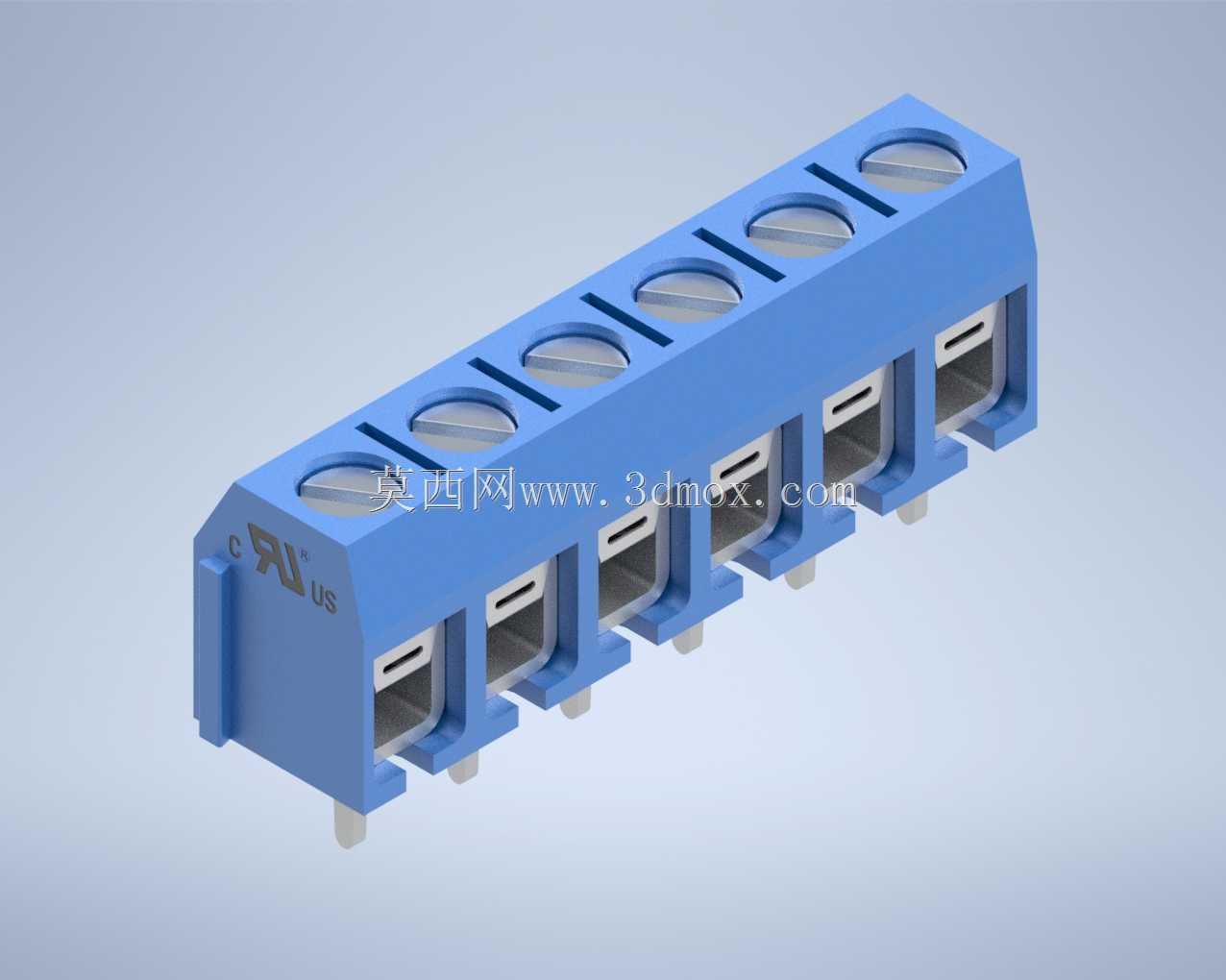

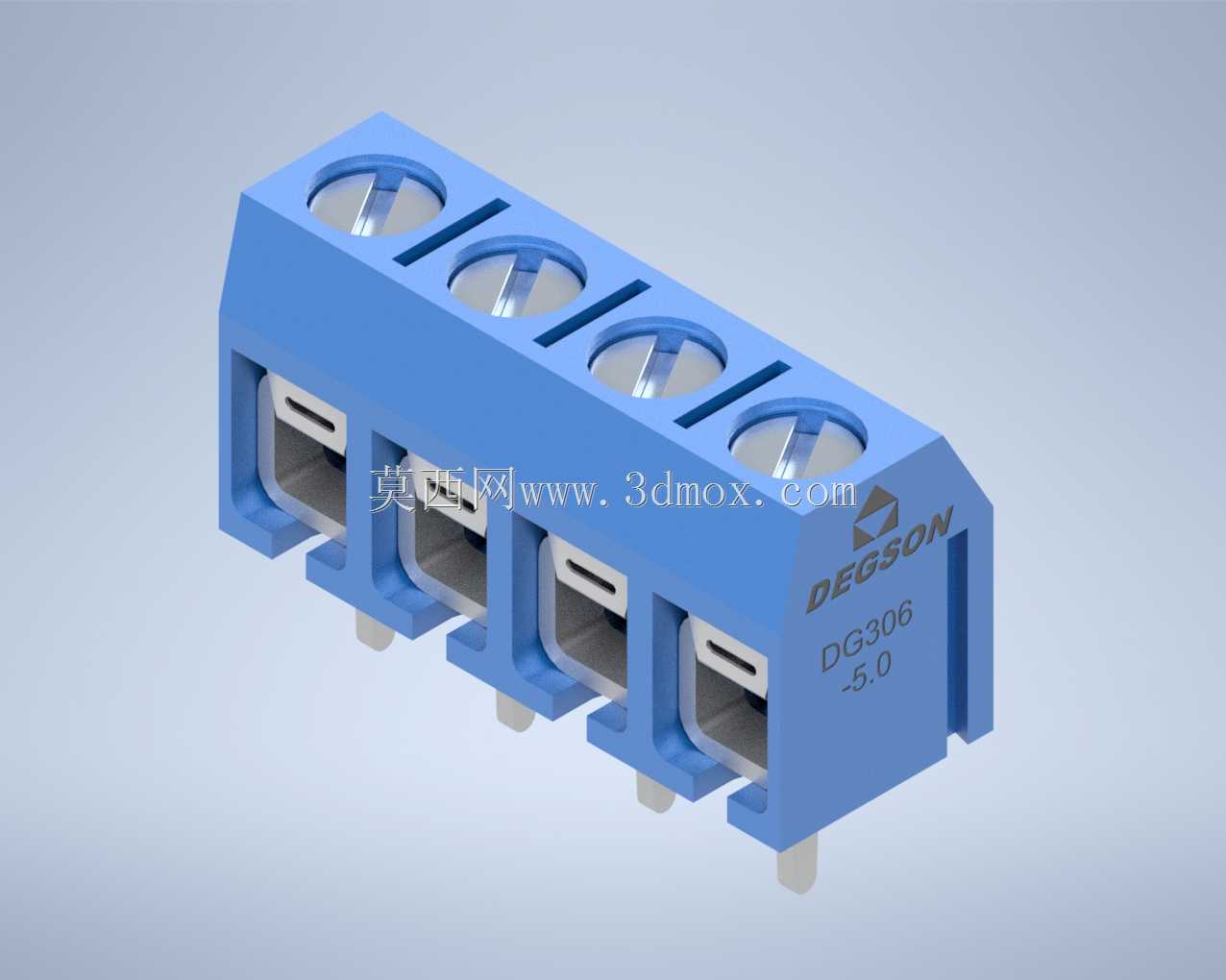

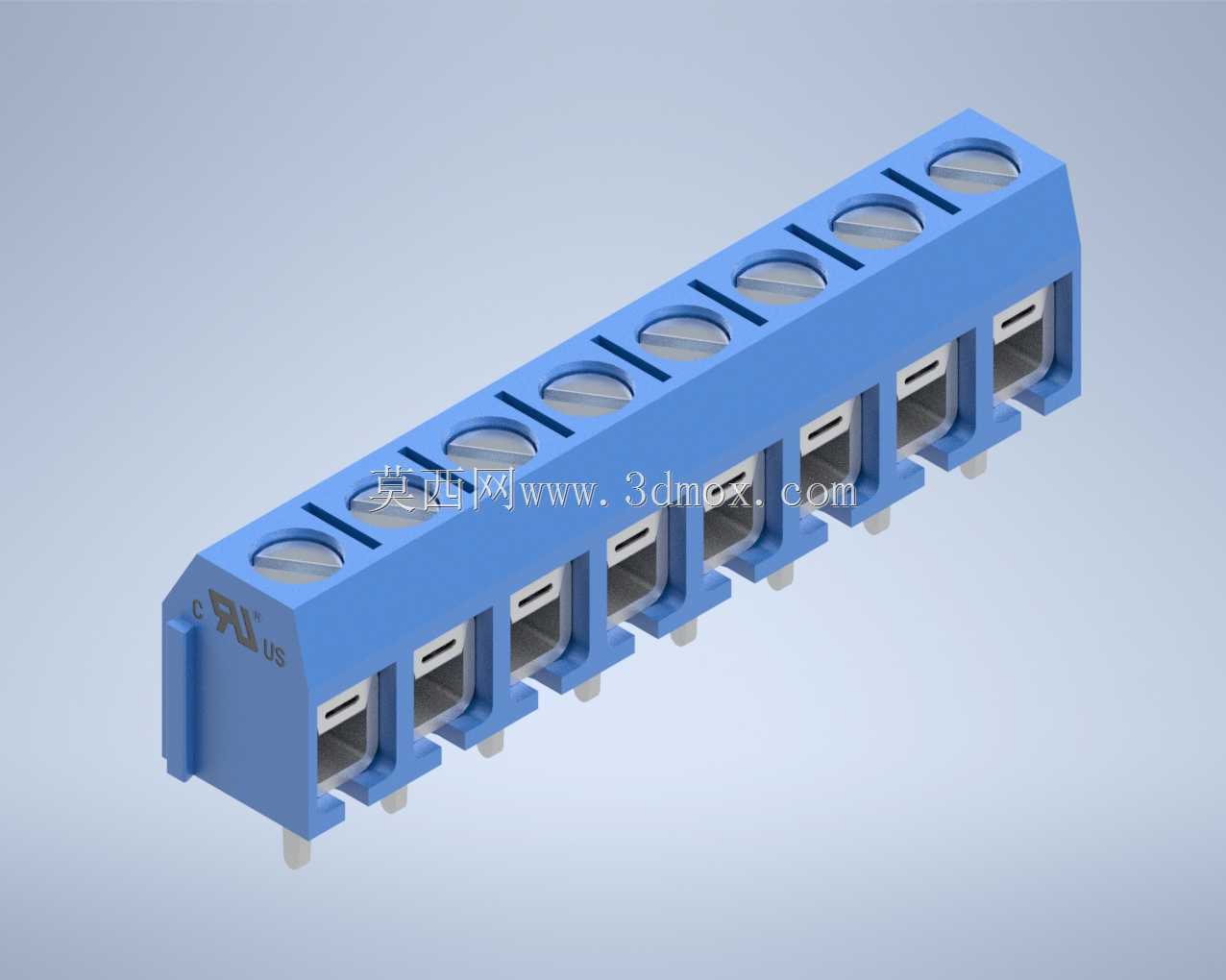

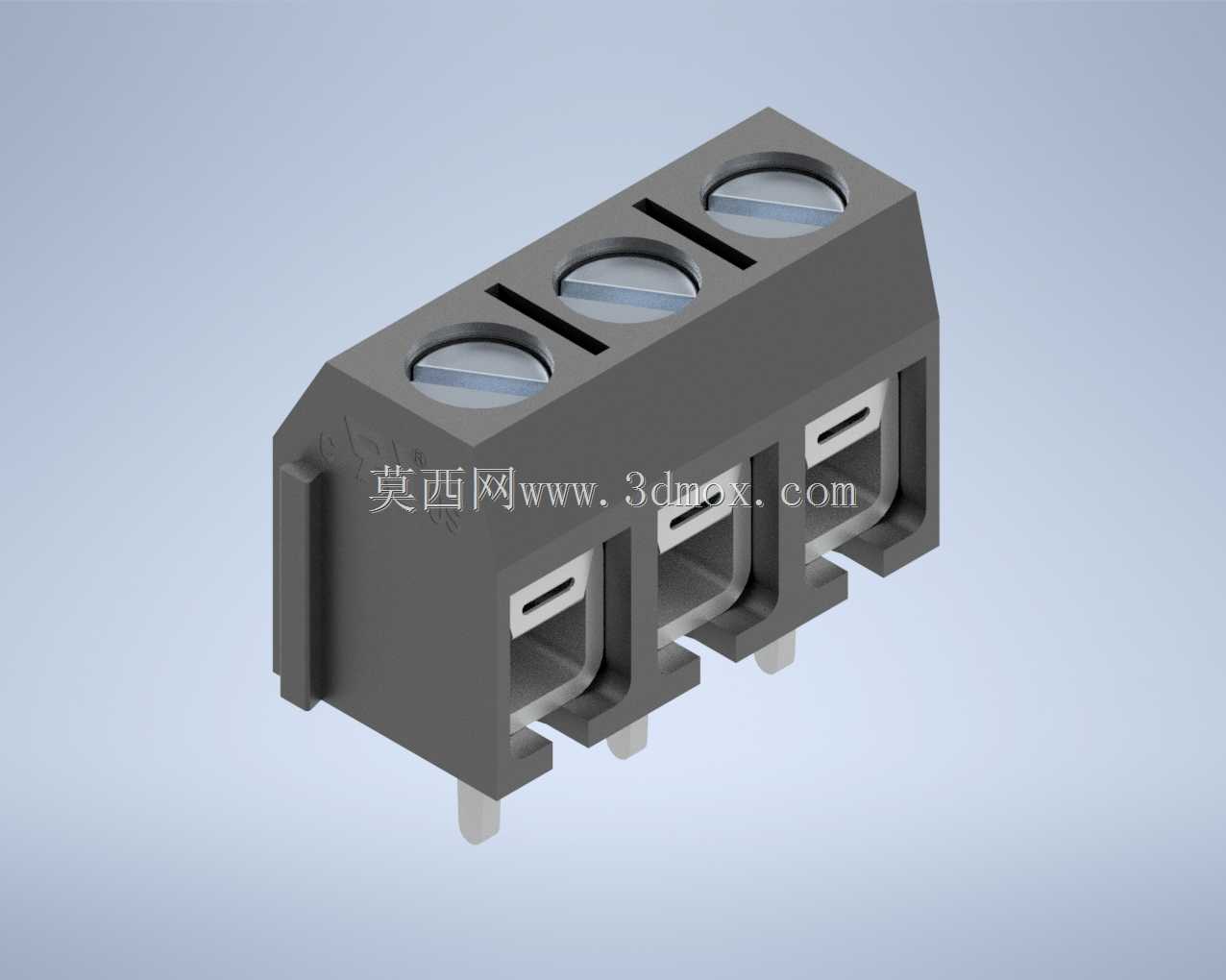

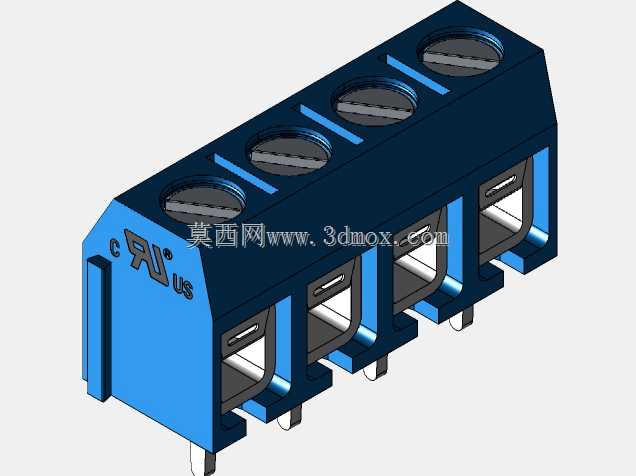

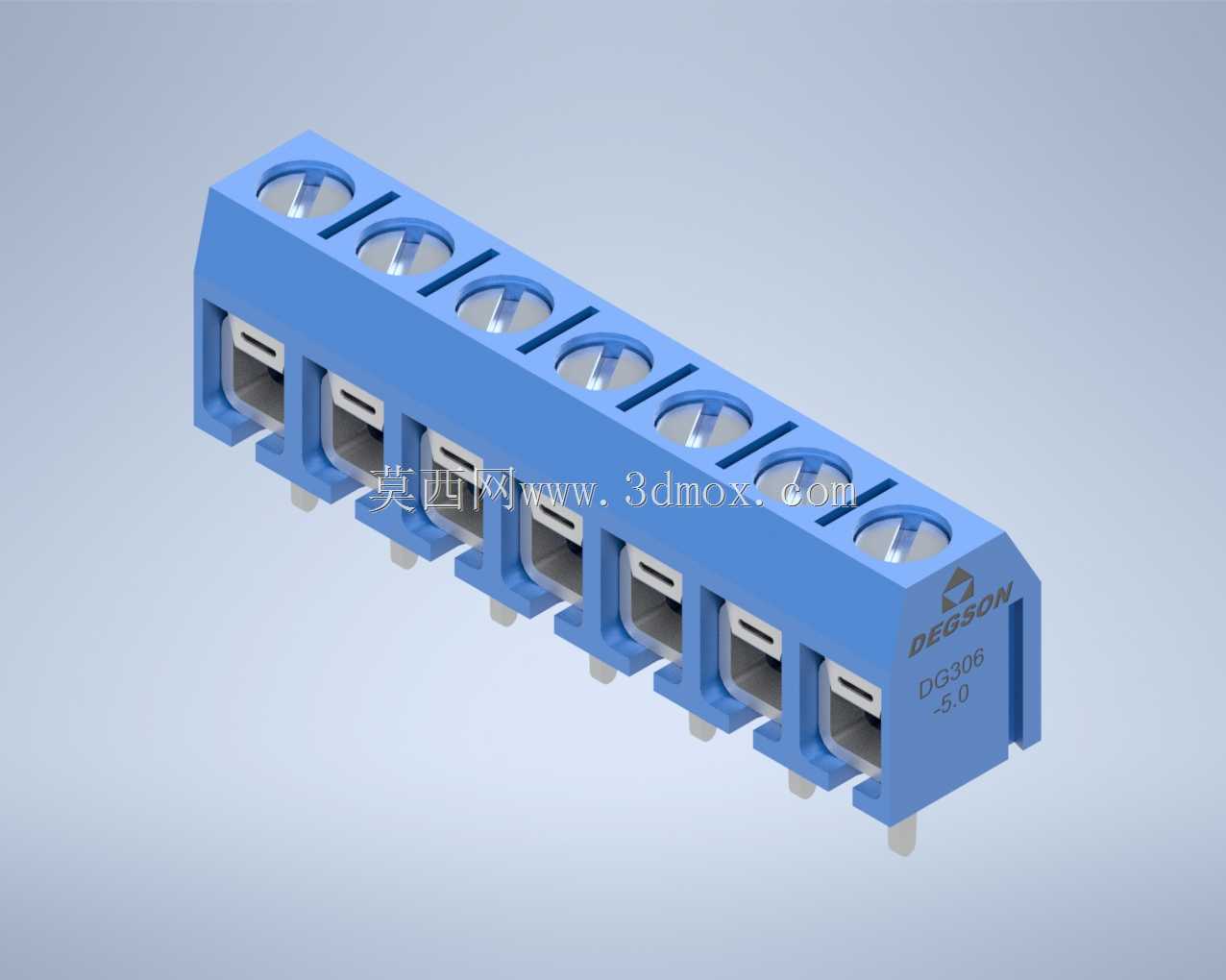

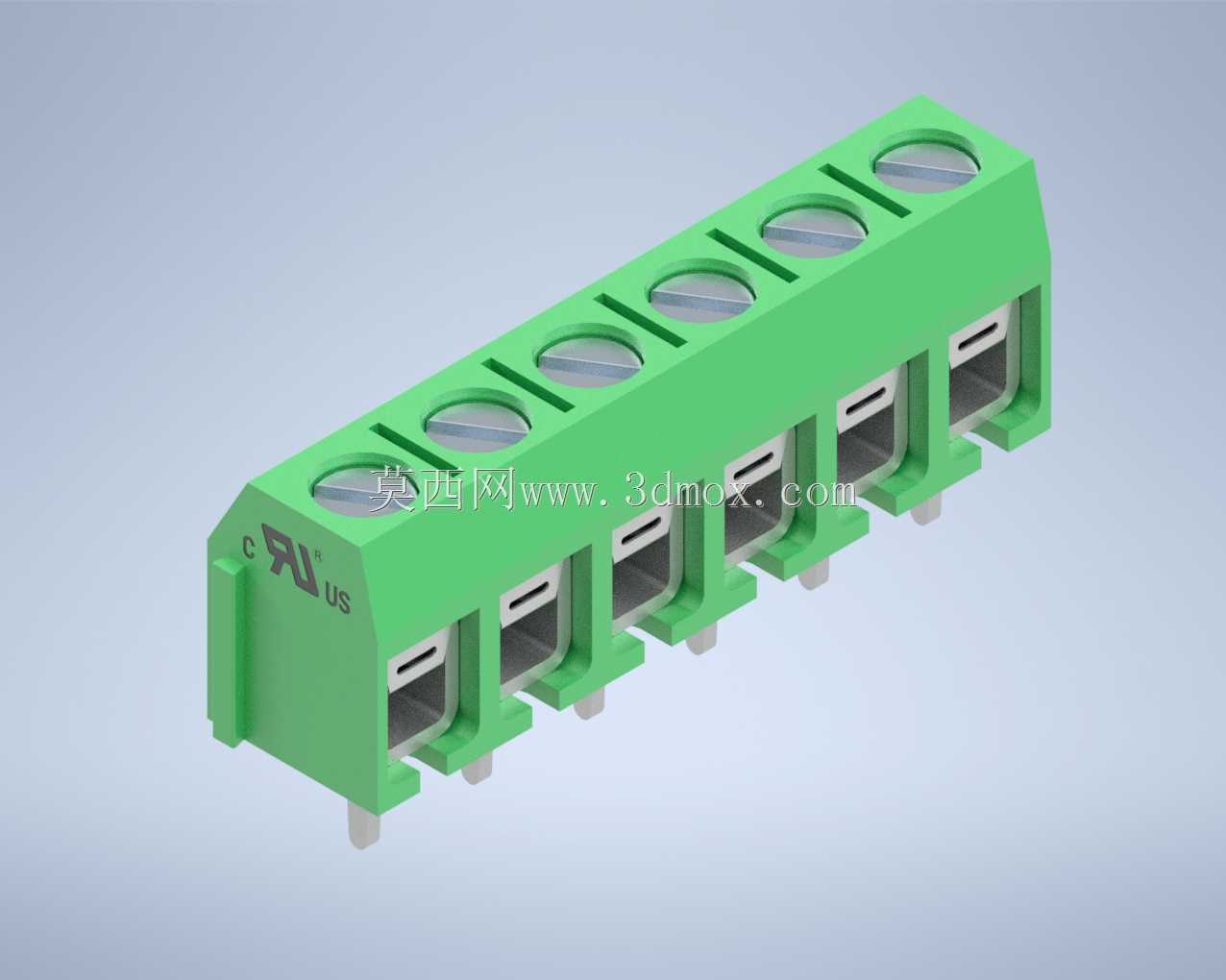

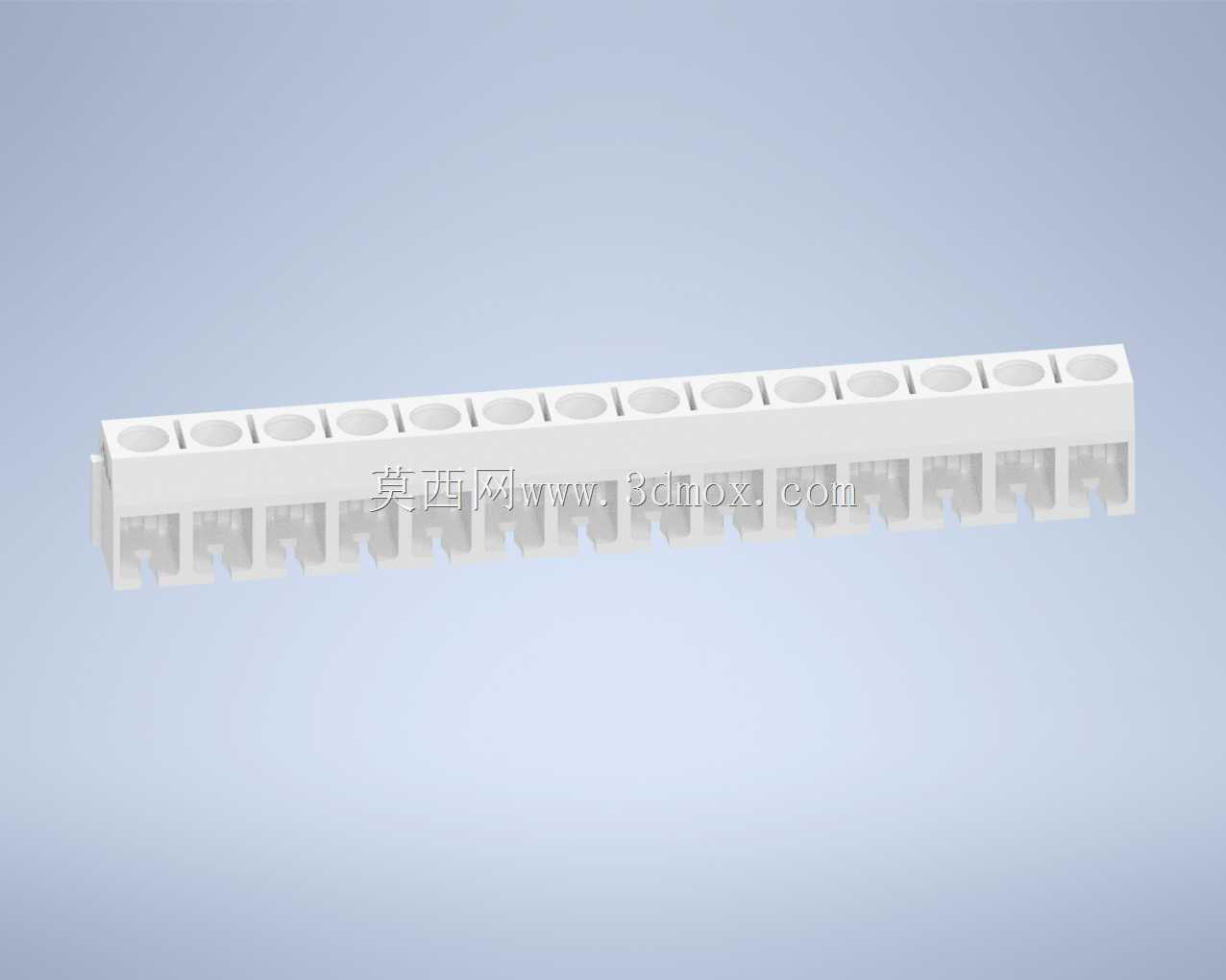

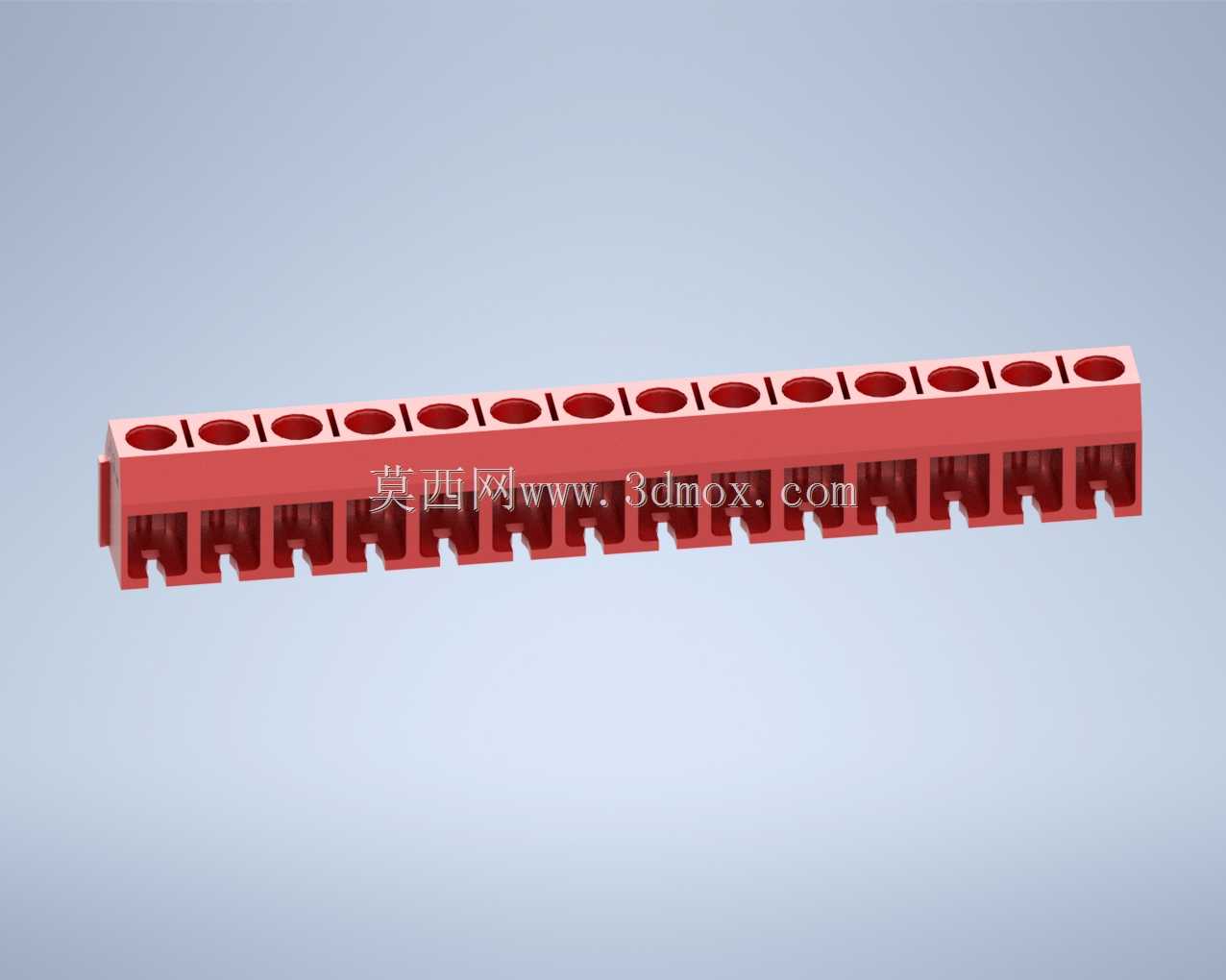

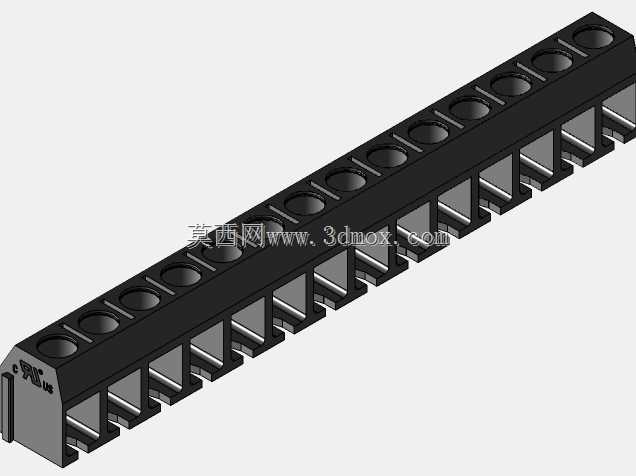

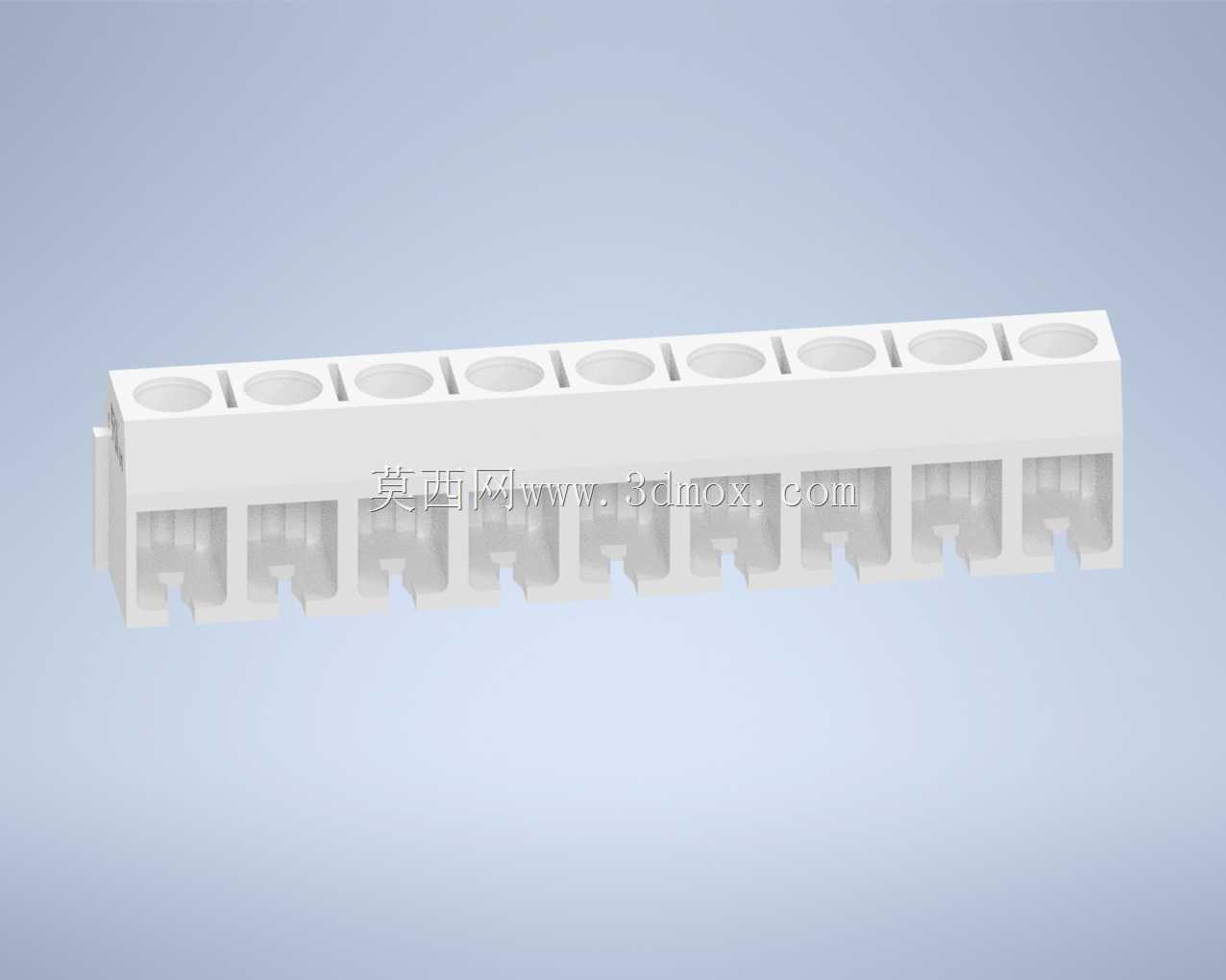

　　这款接线端子属于螺钉压接式板端连接器，核心应用场景覆盖工业控制柜体内部走线、机床电气回路接线、自动化设备信号与动力线接驳、电源模块输入输出端接线等需要稳定电气连接的场景，在低压配电、信号传输回路中承担导线与PCB板之间的桥接作用，可适配单股硬线、多股软线等不同类型导线的压接固定，无需额外焊接工序，现场接线与后期维护拆线都十分便捷。

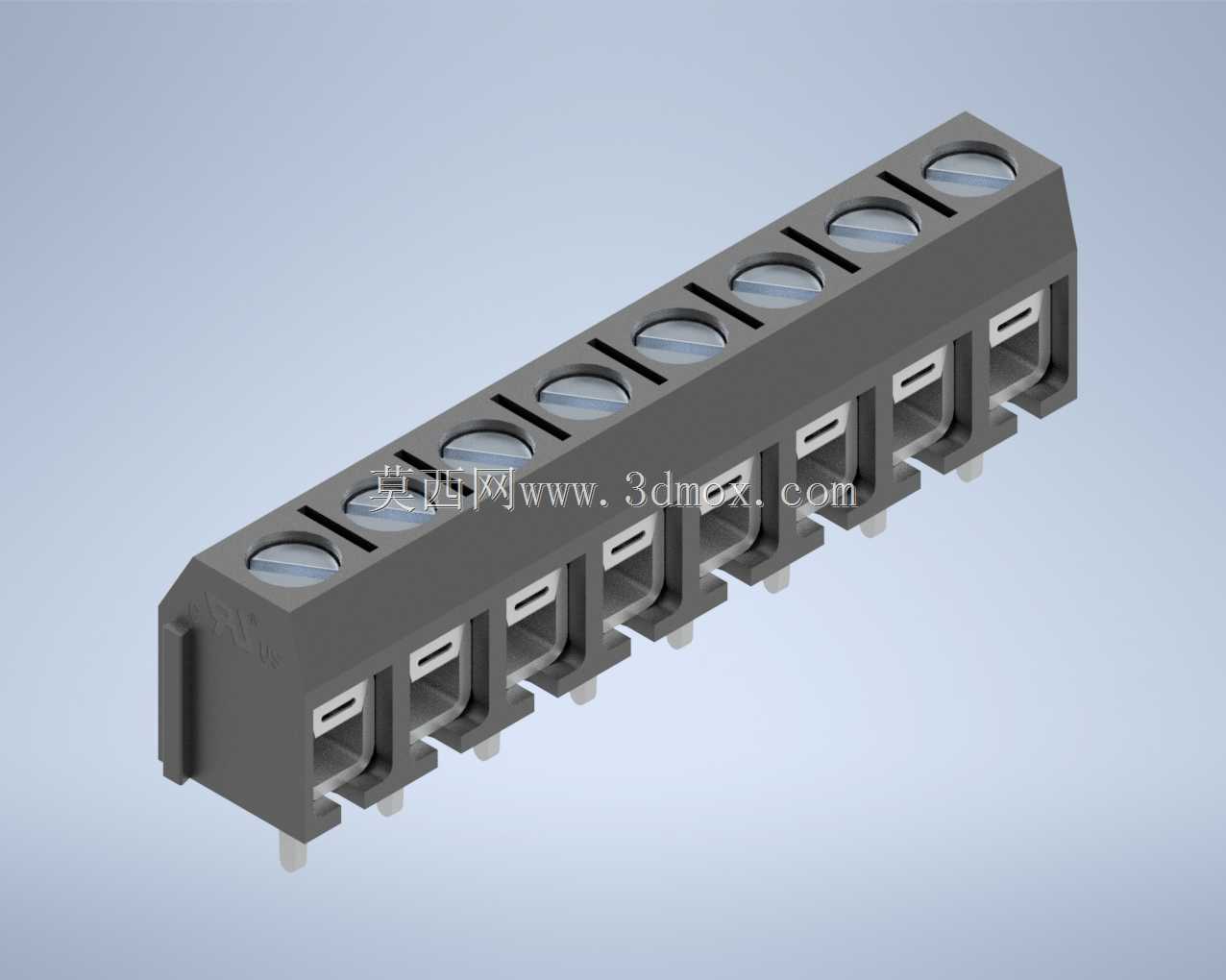

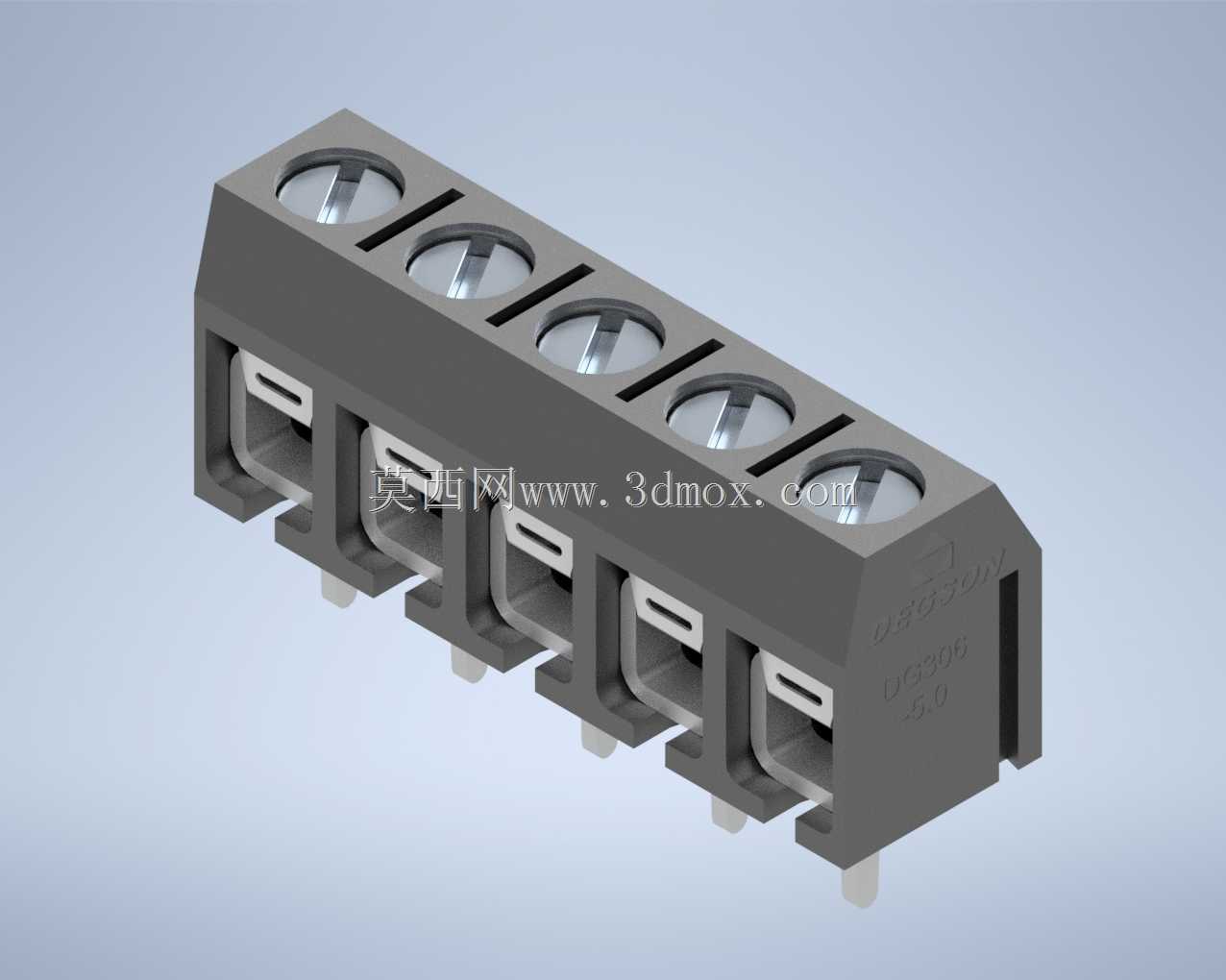

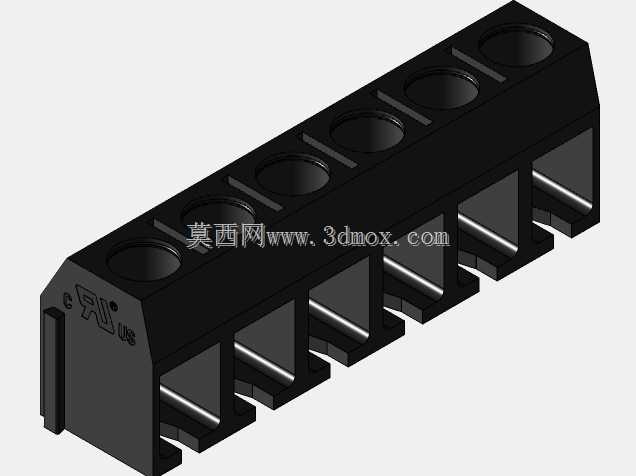

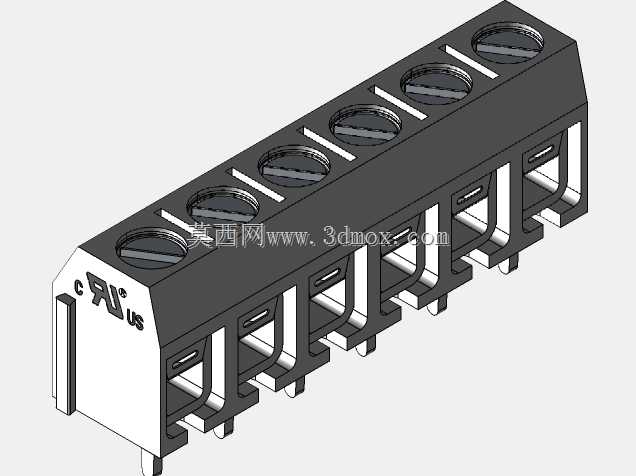

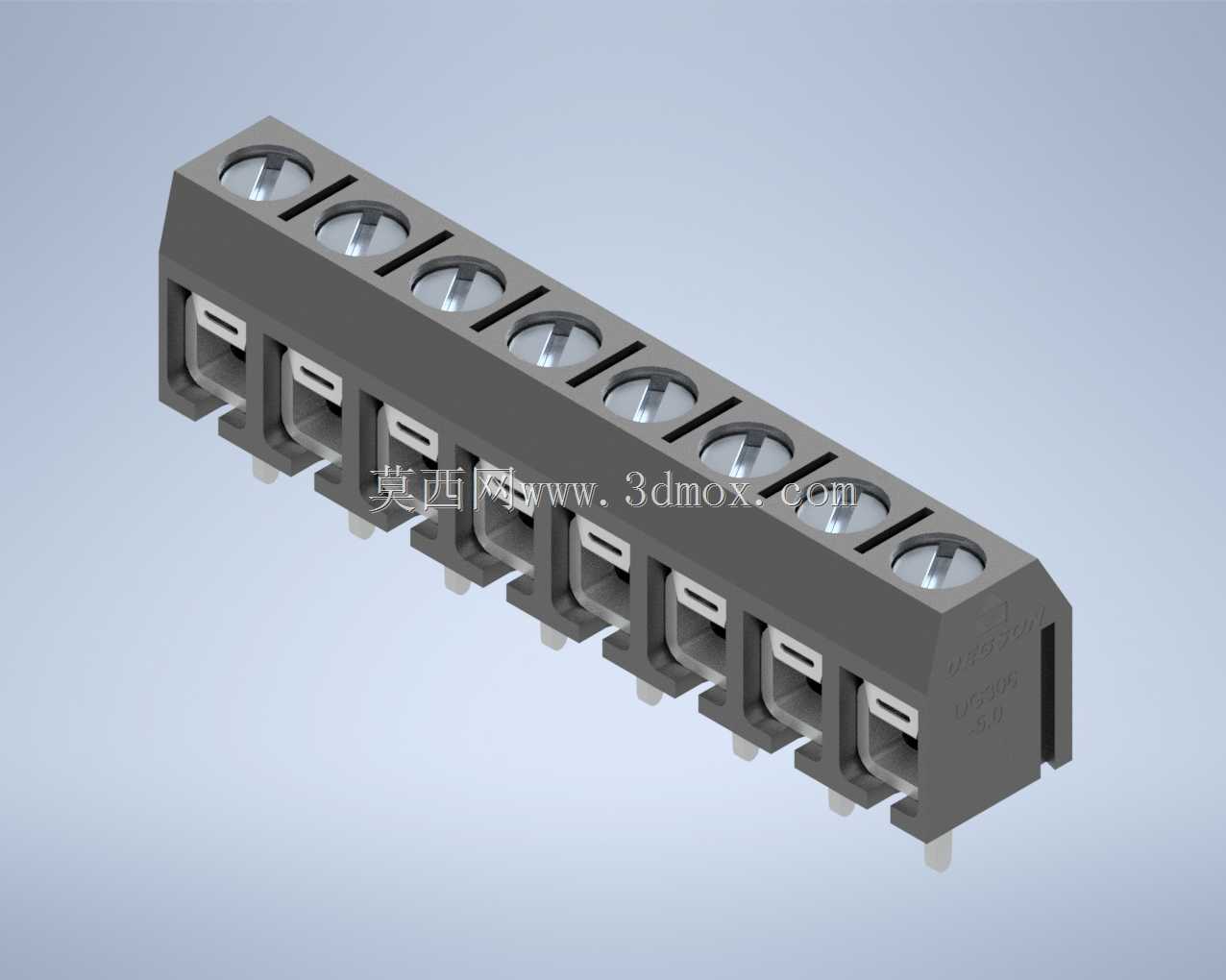

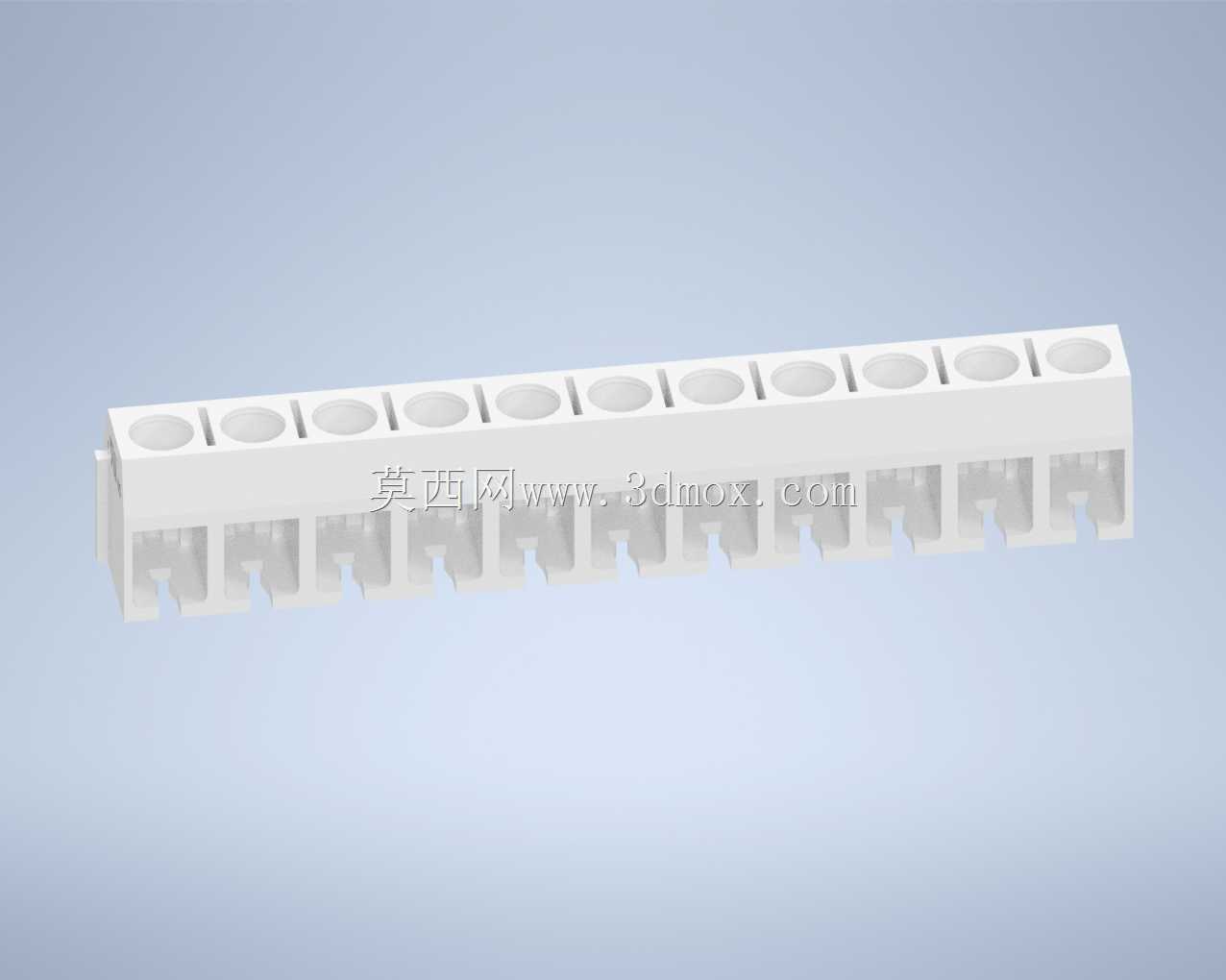

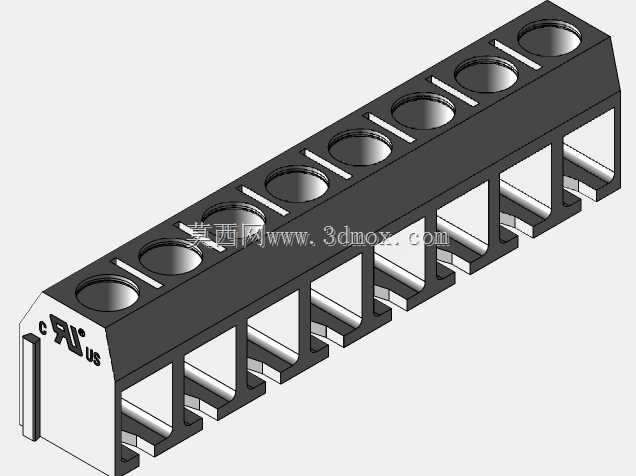

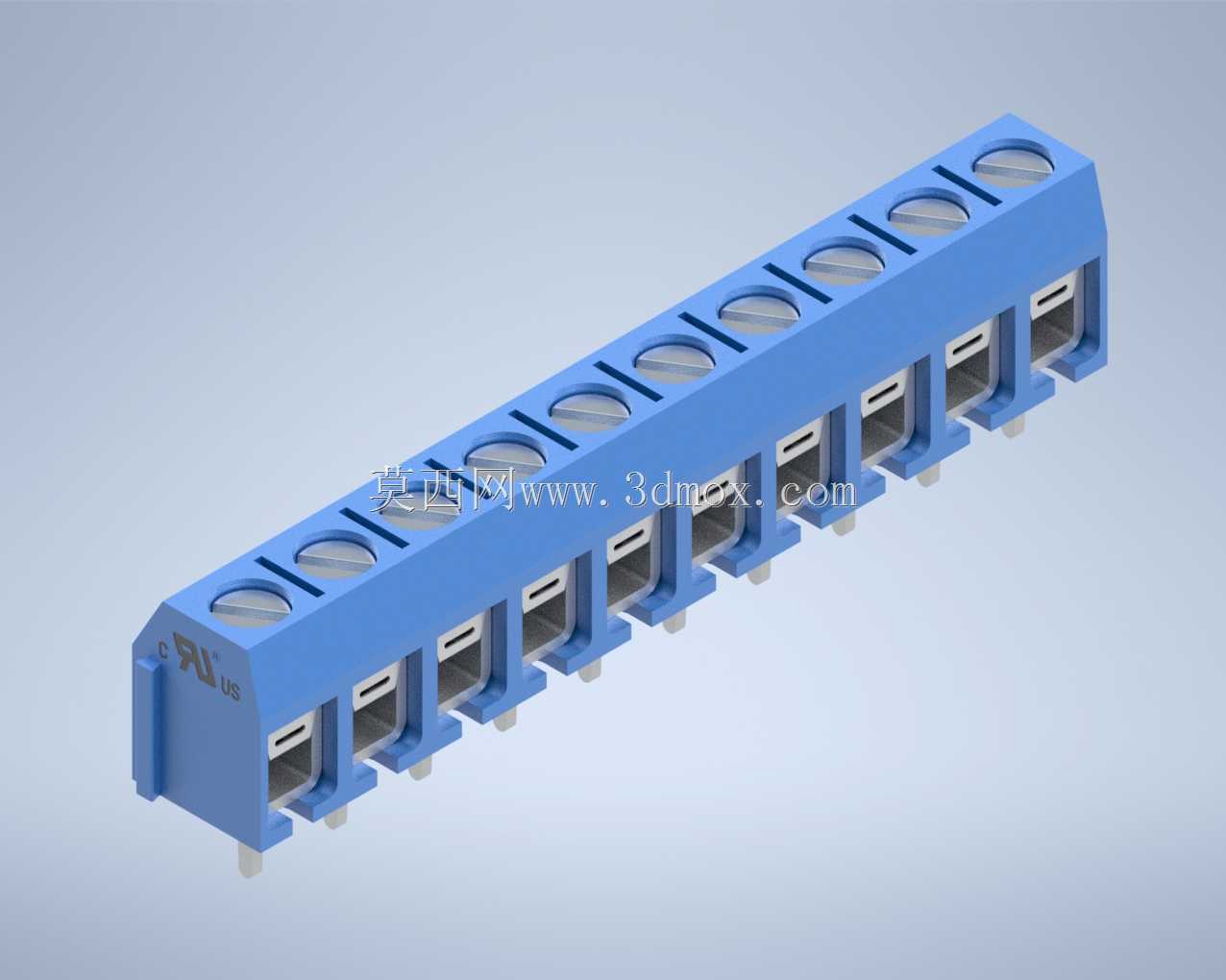

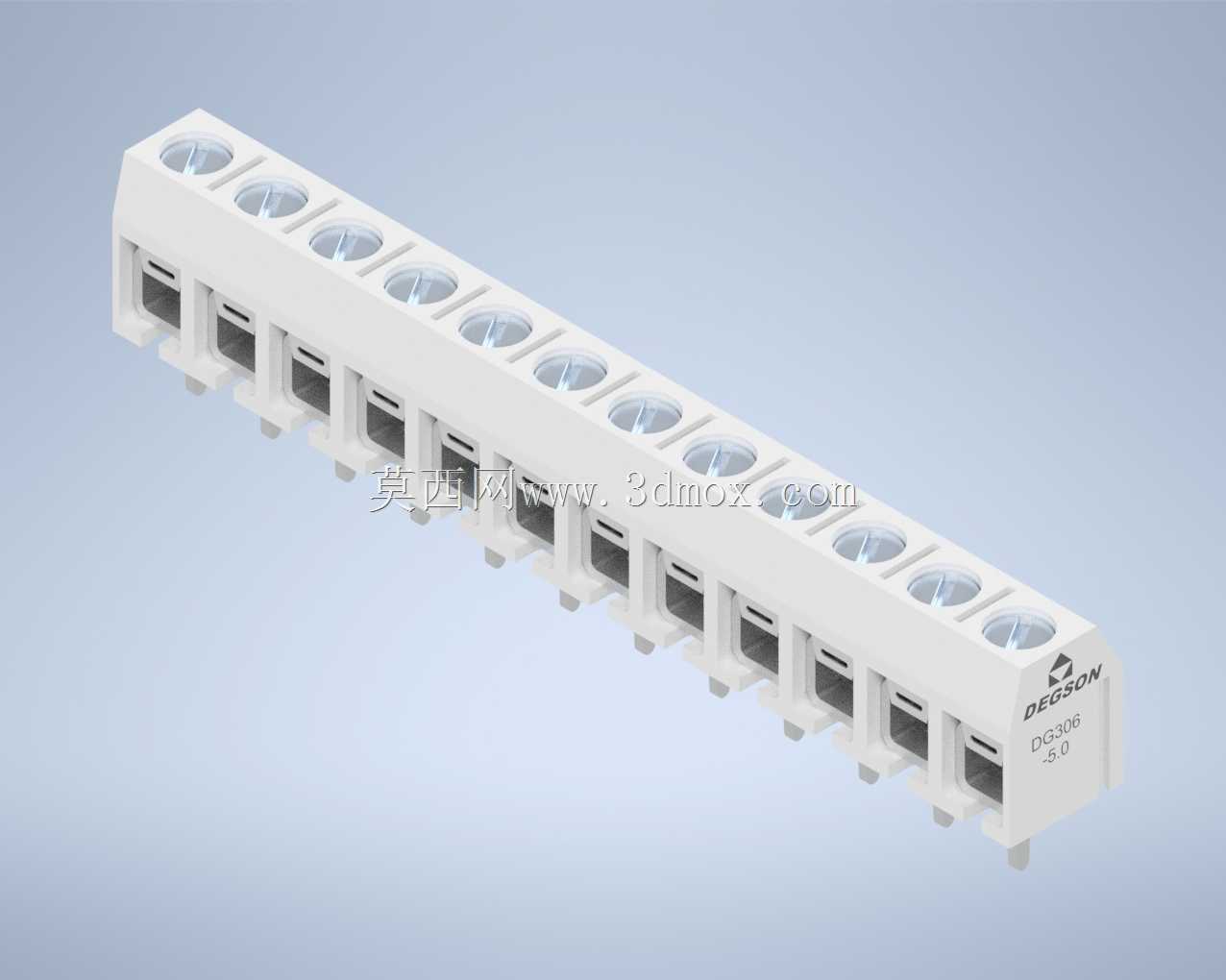

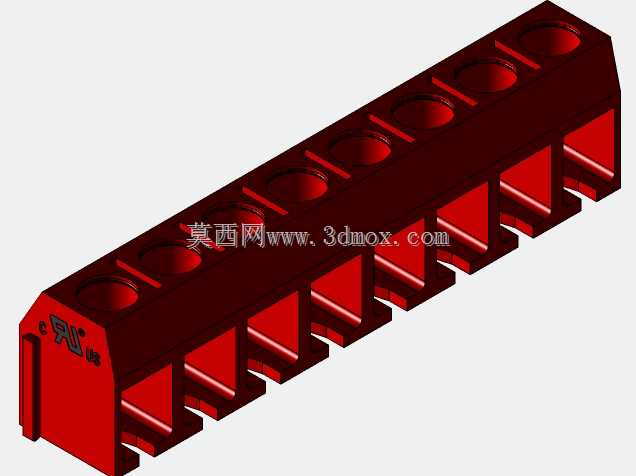

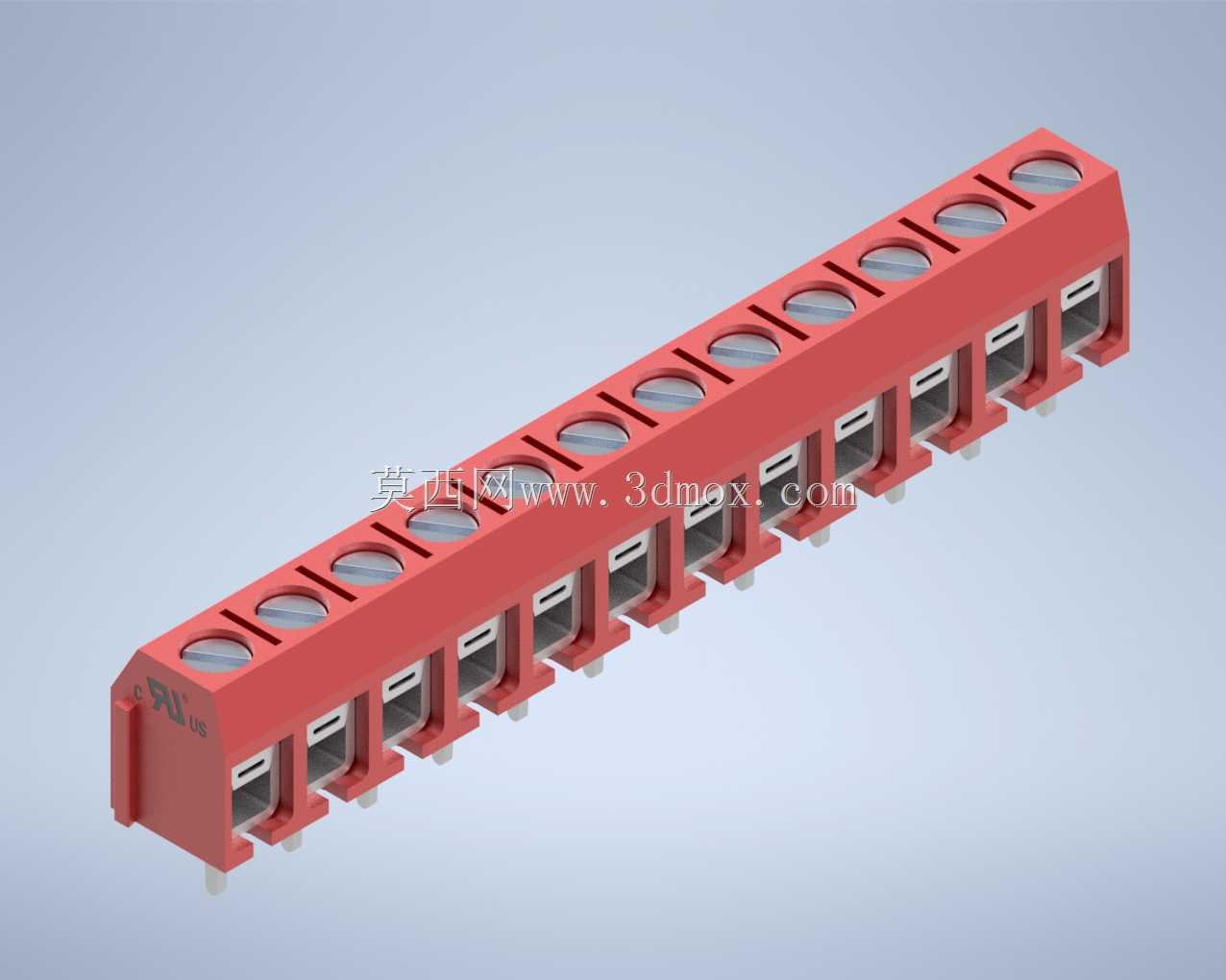

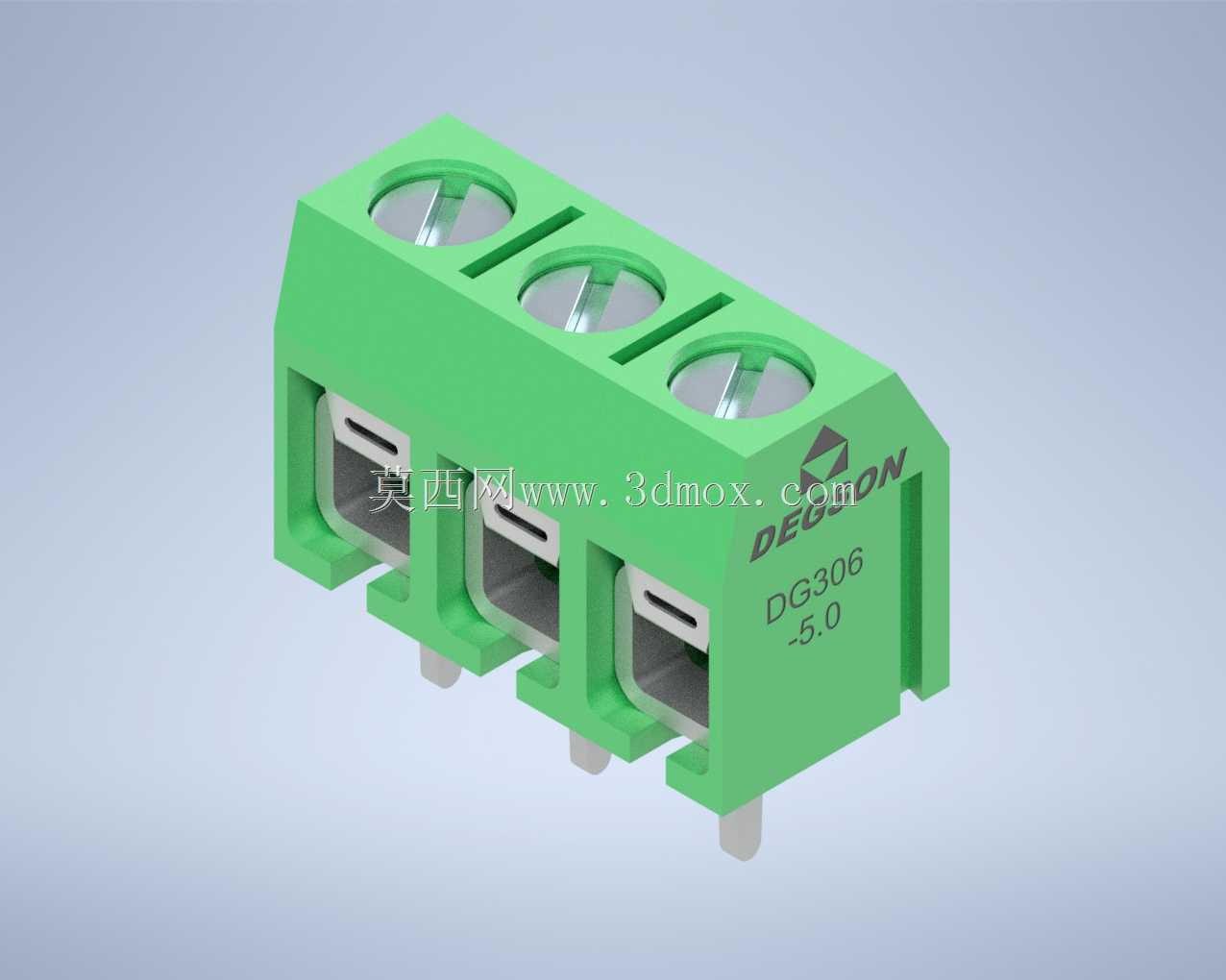

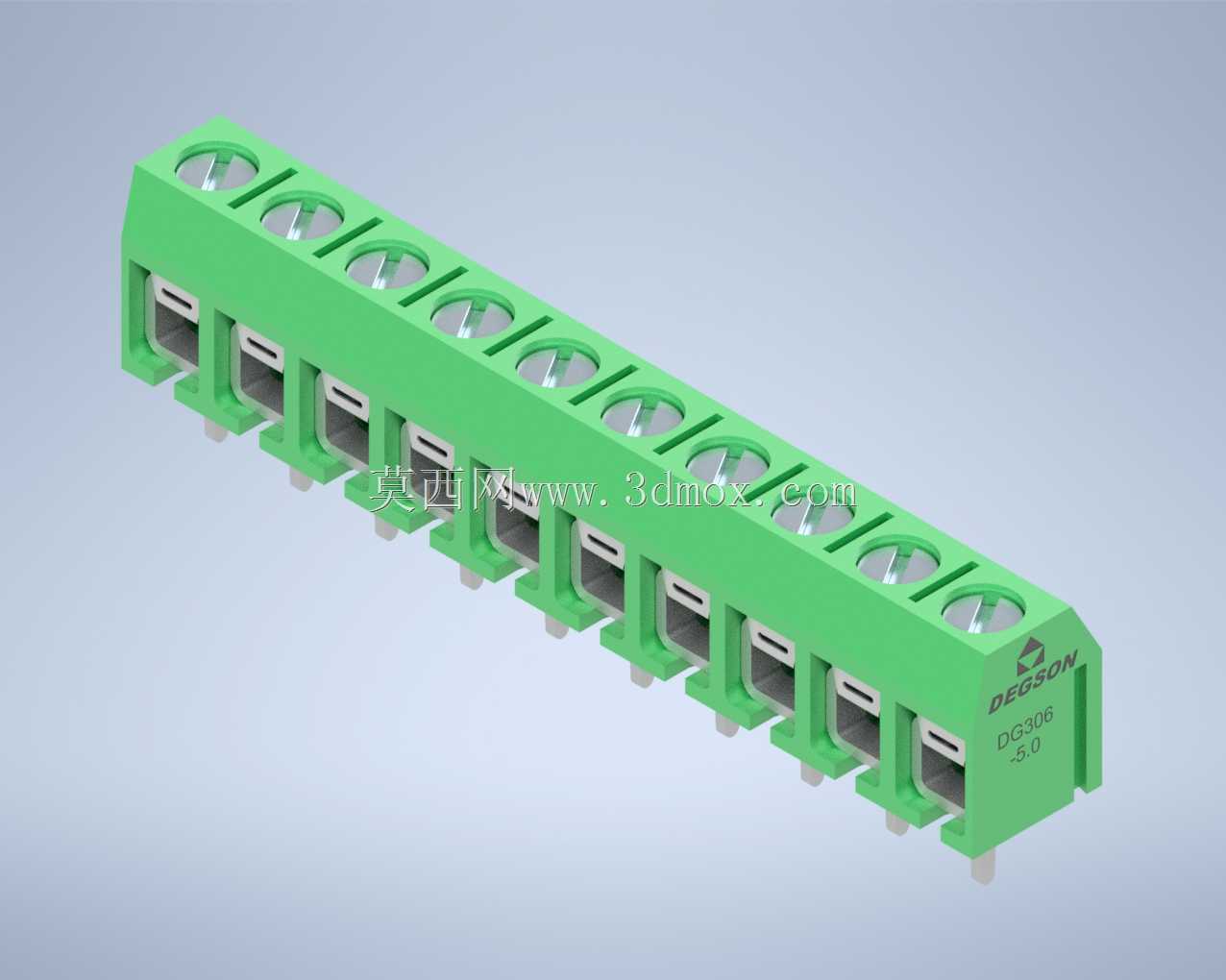

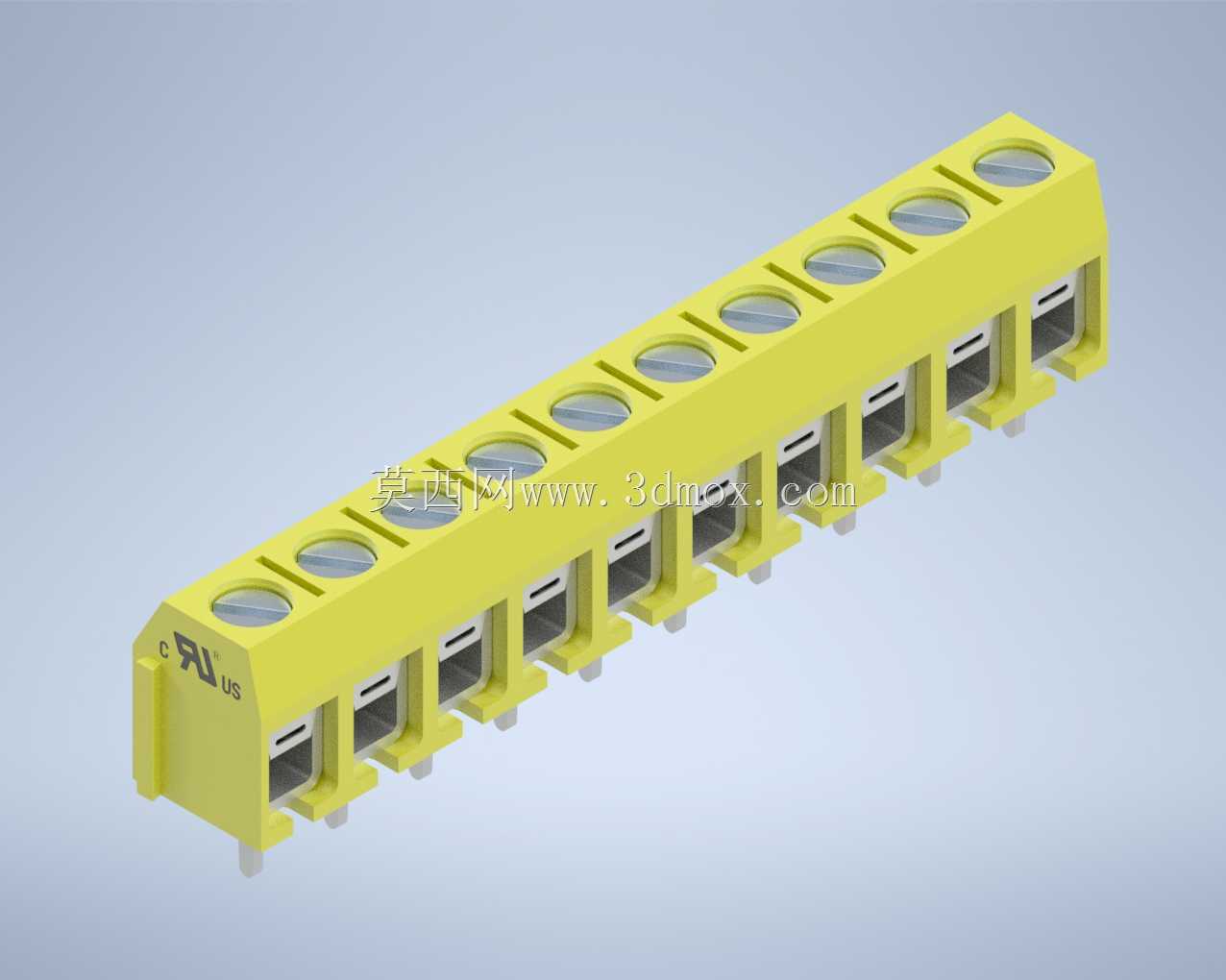

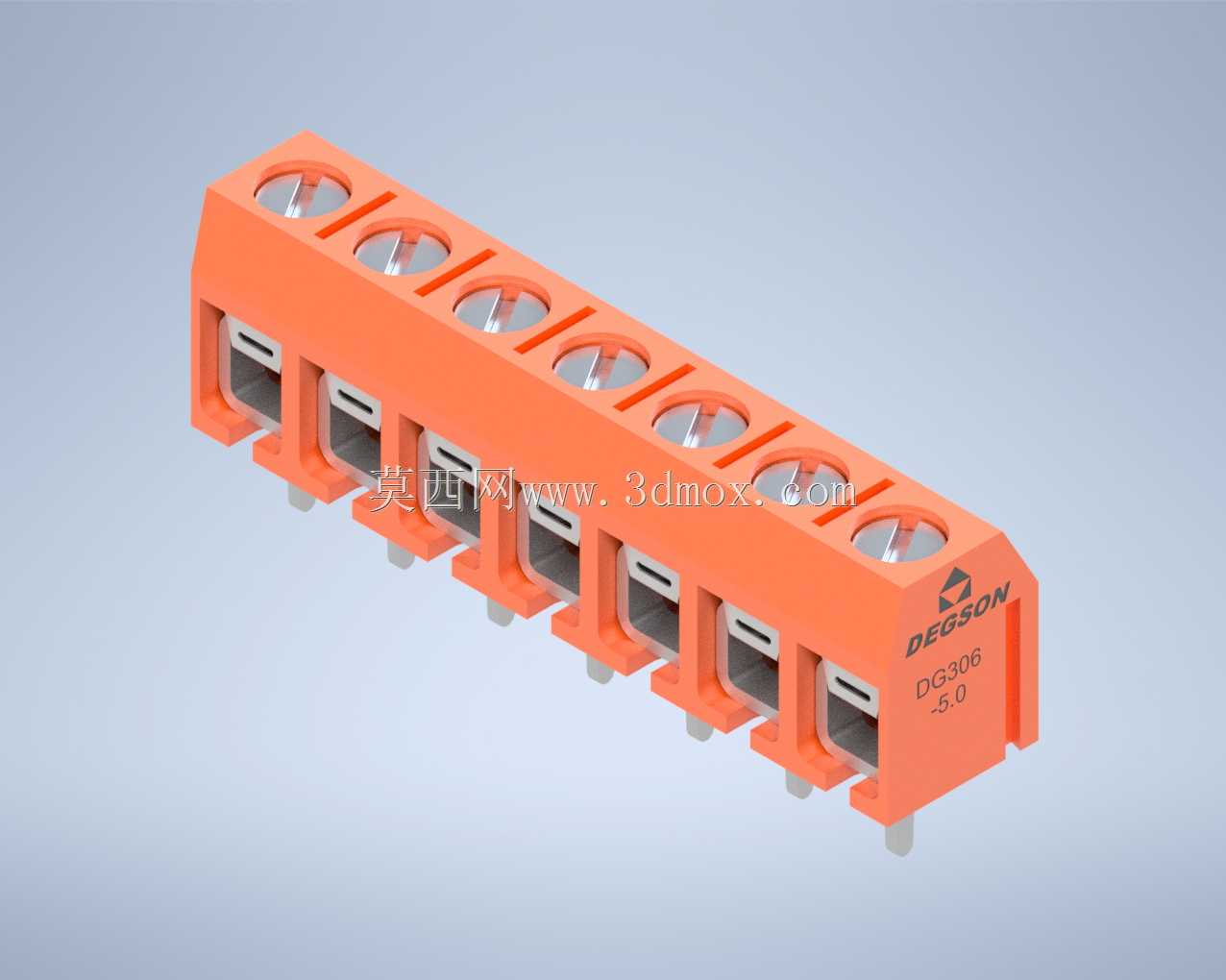

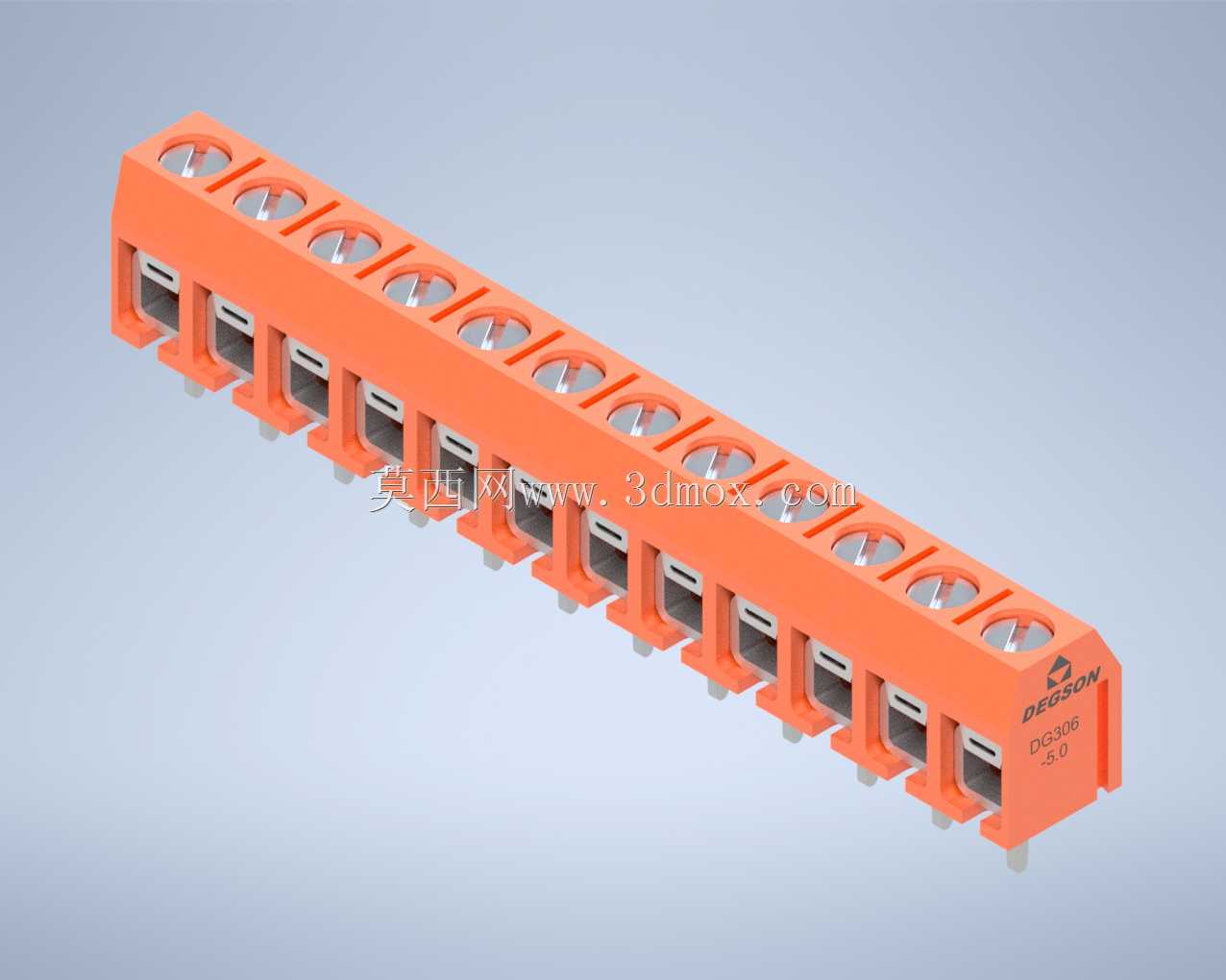

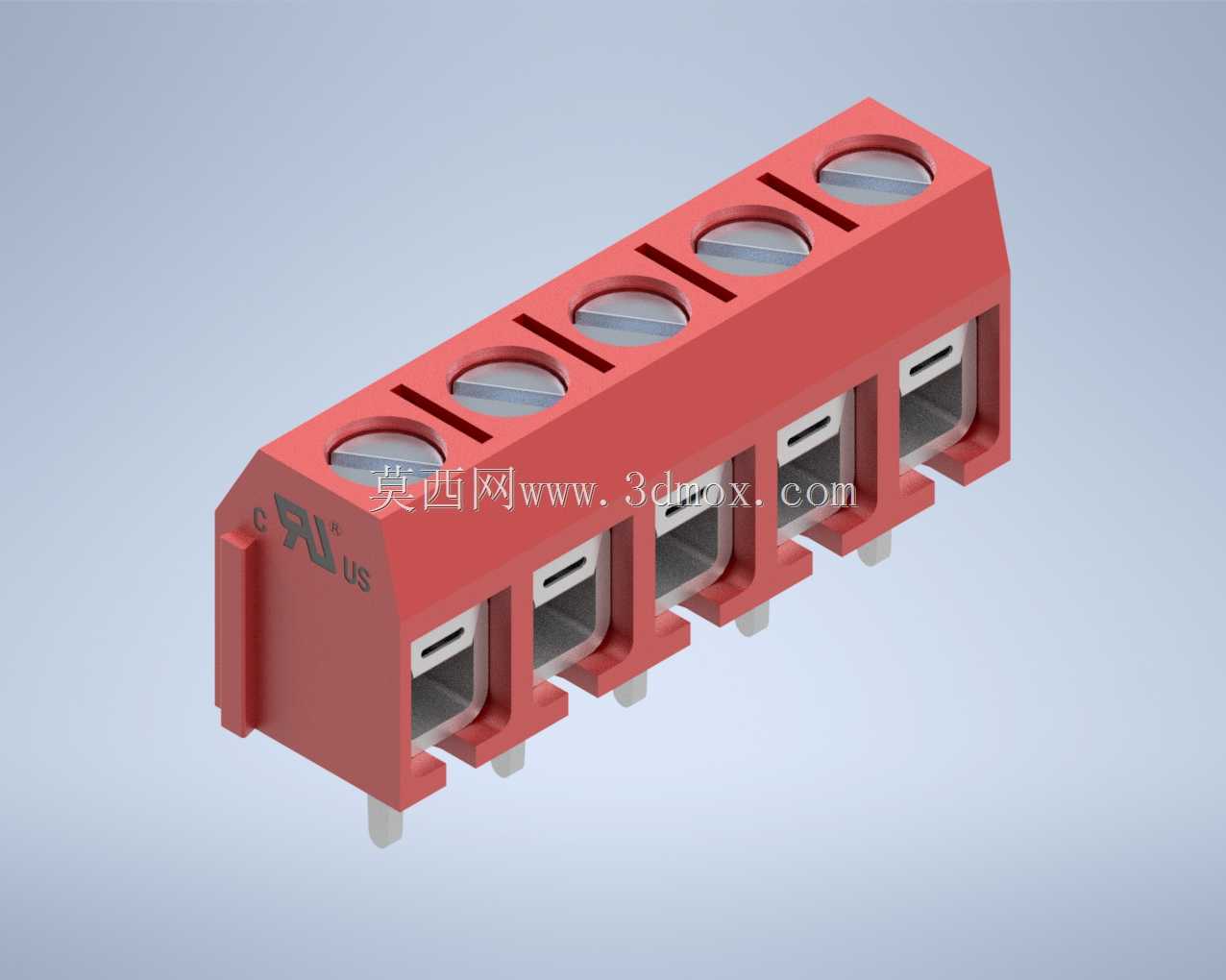

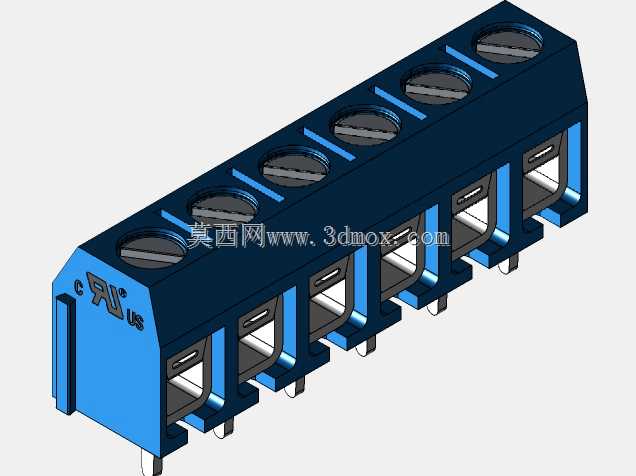

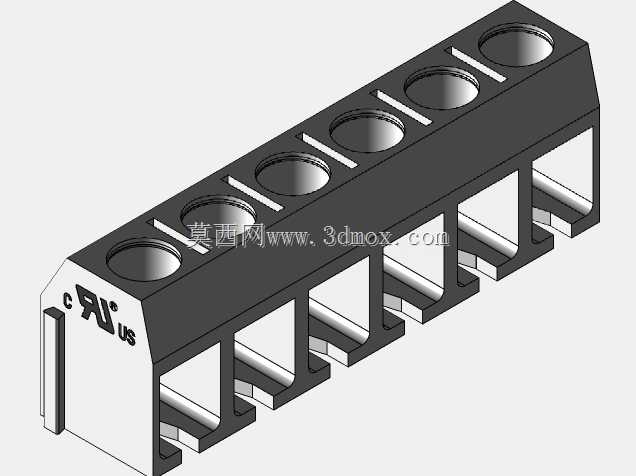

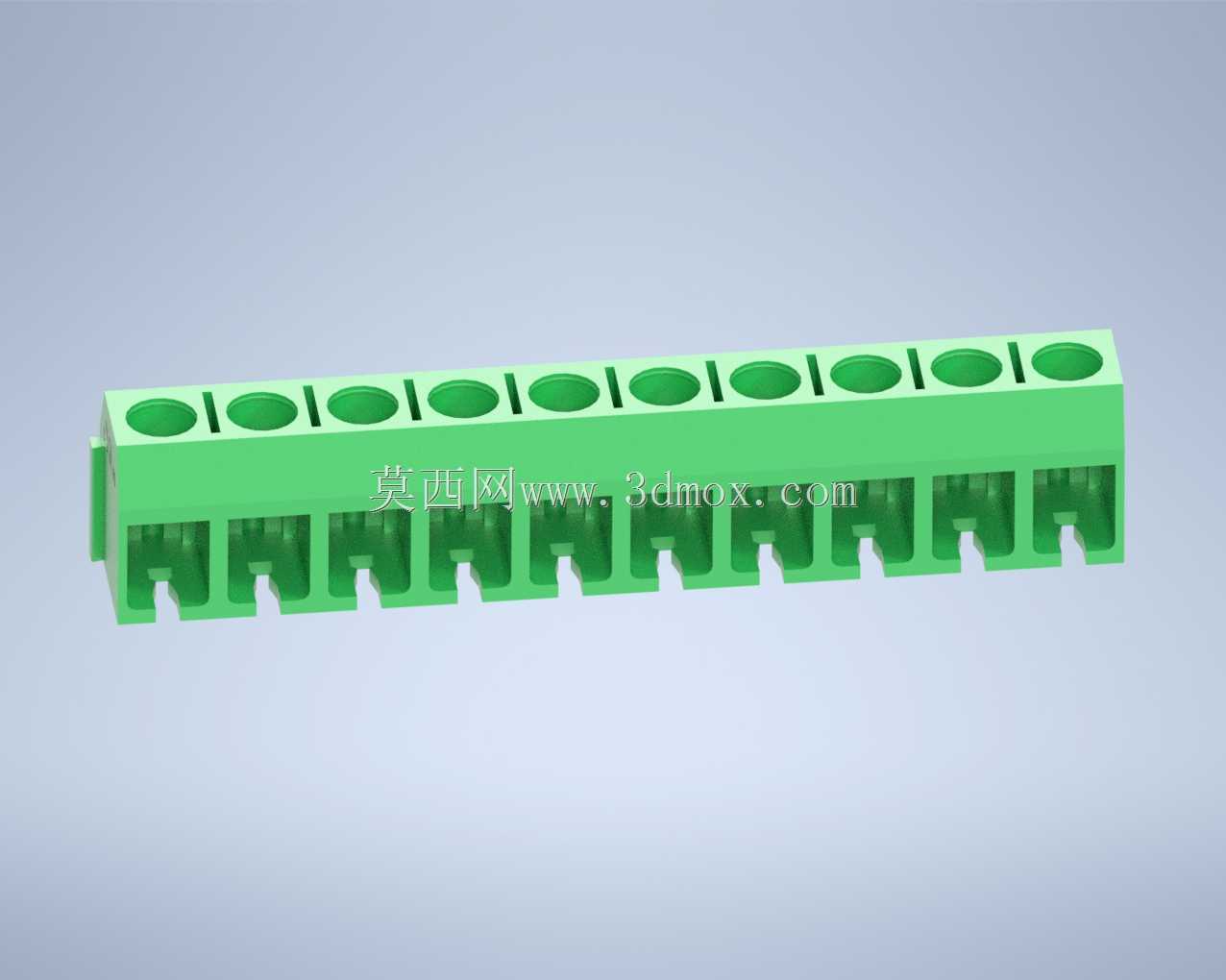

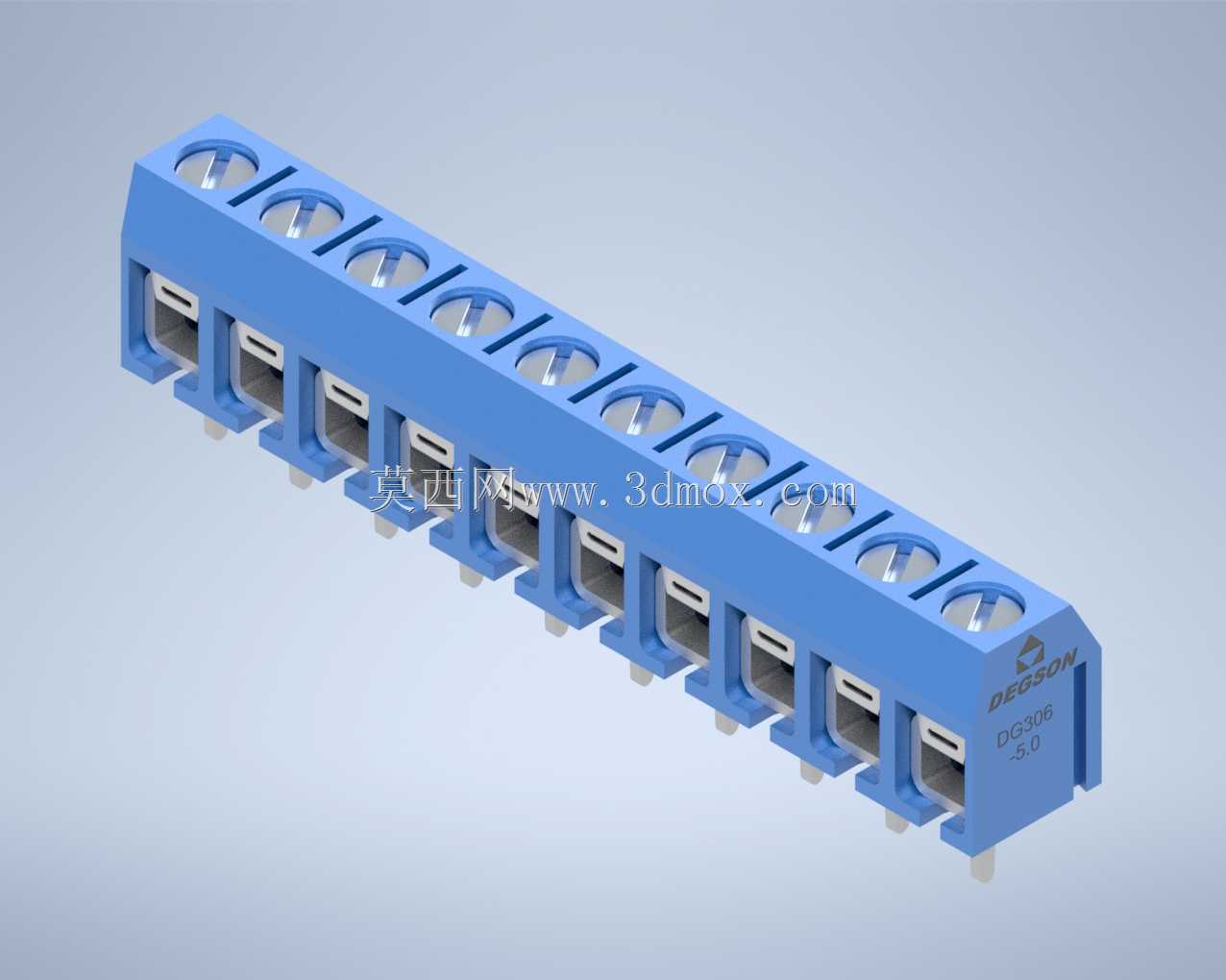

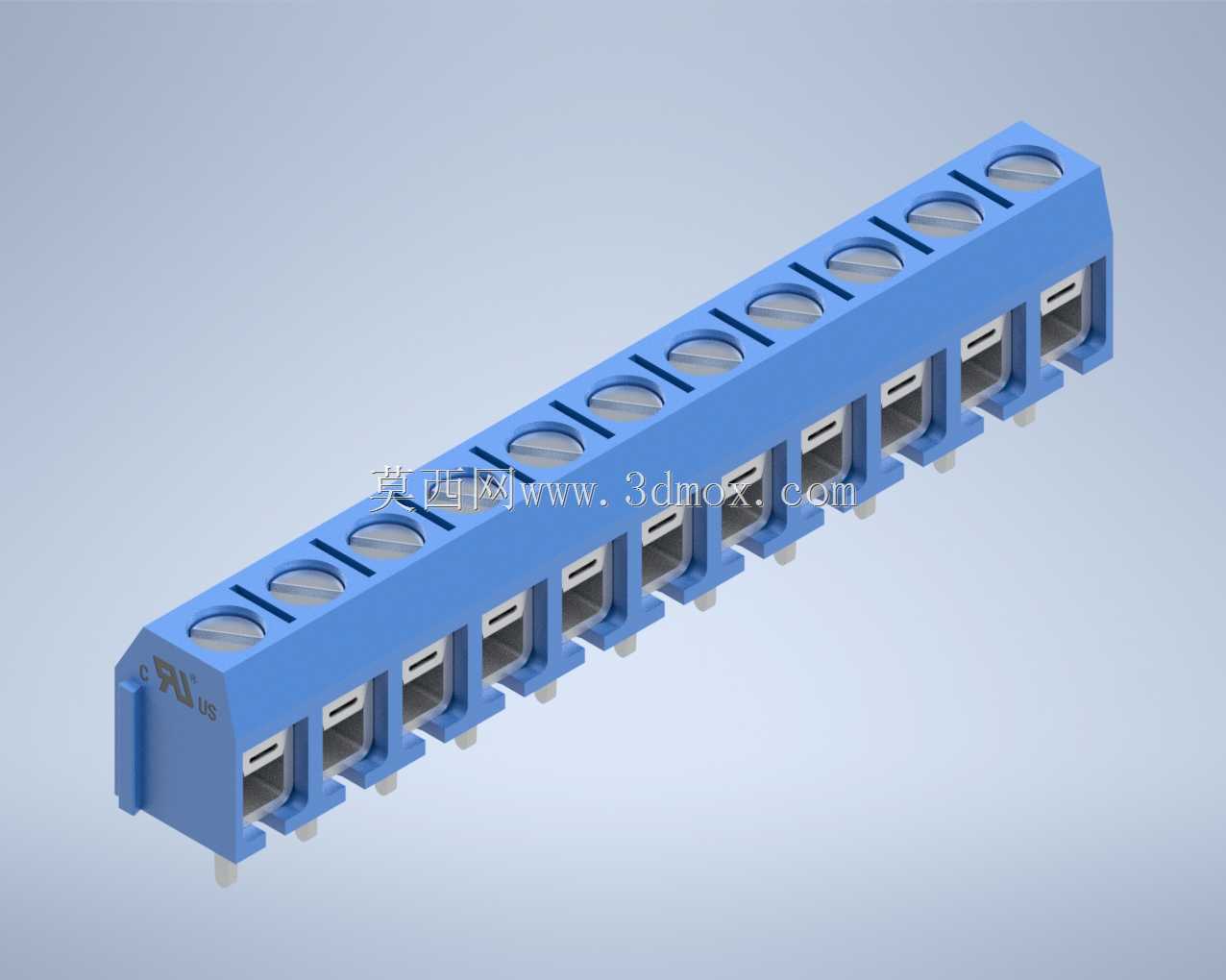

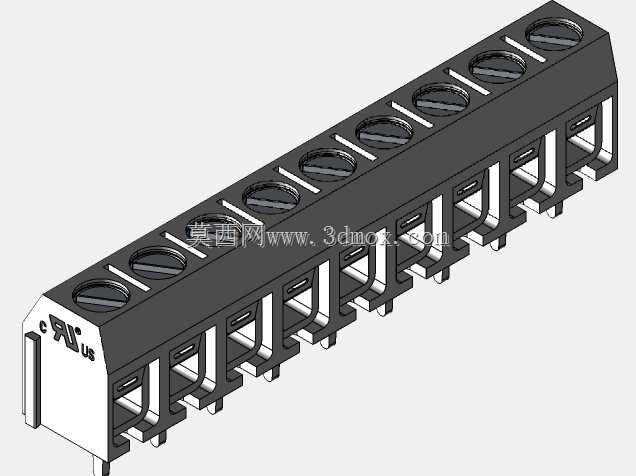

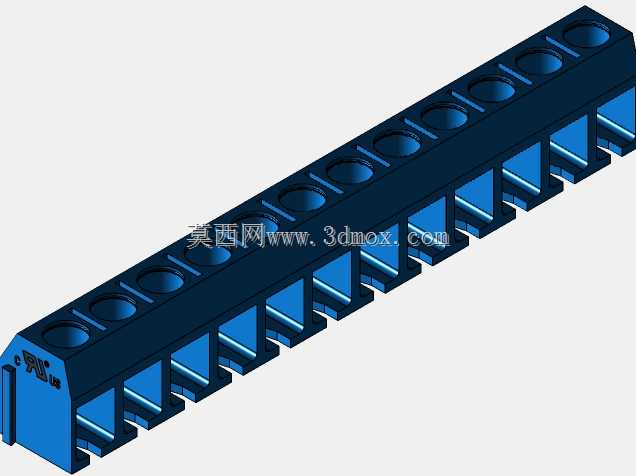

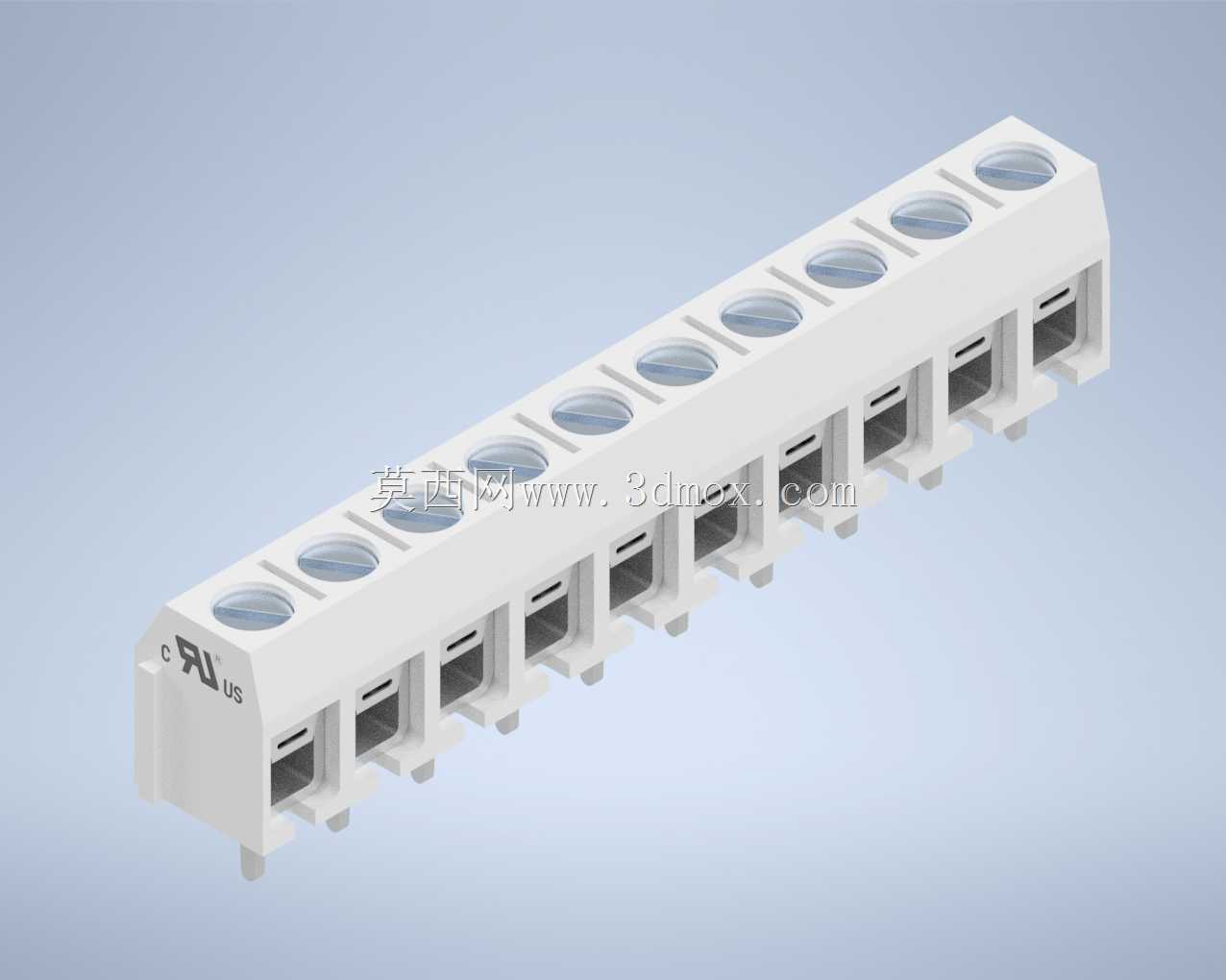

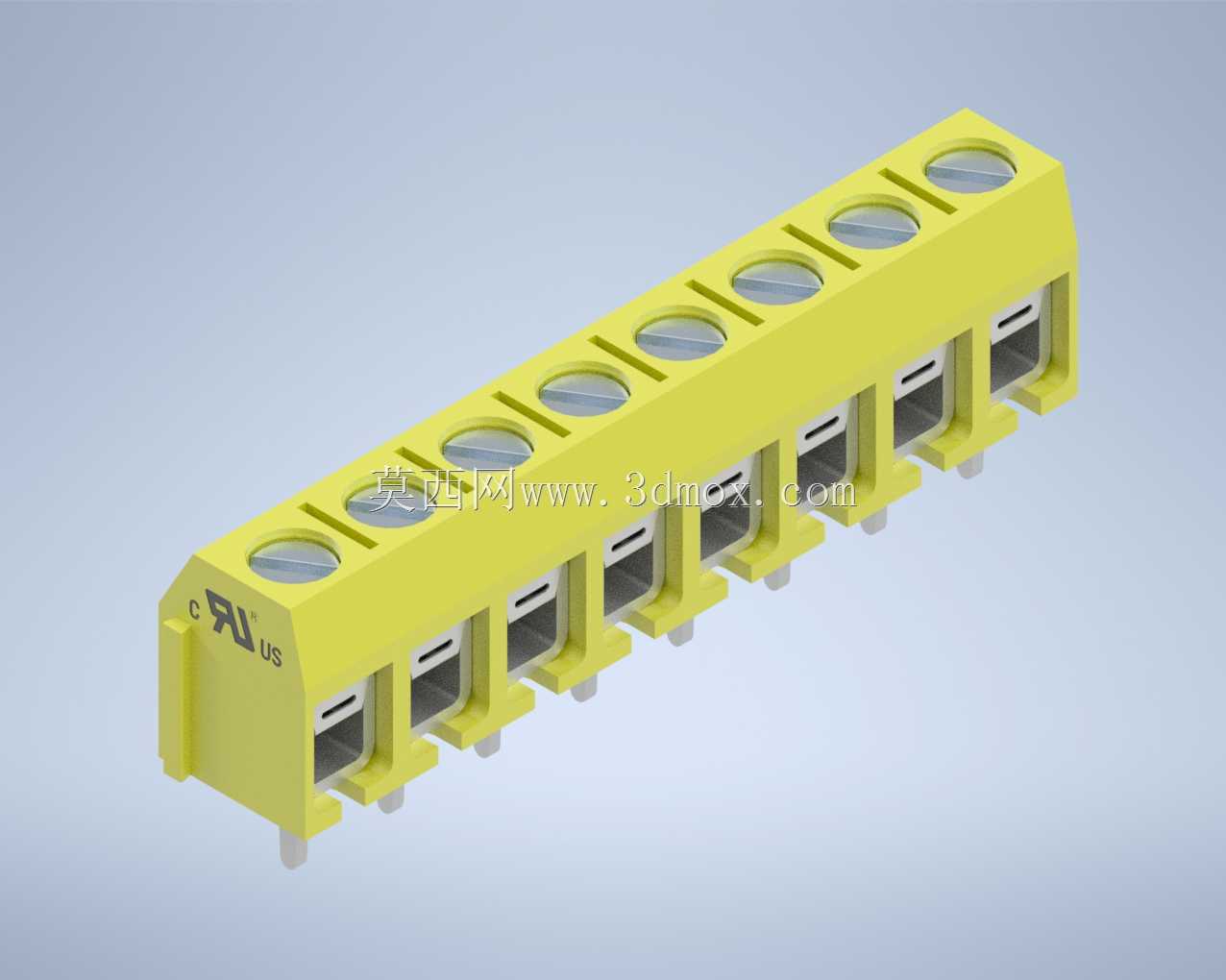

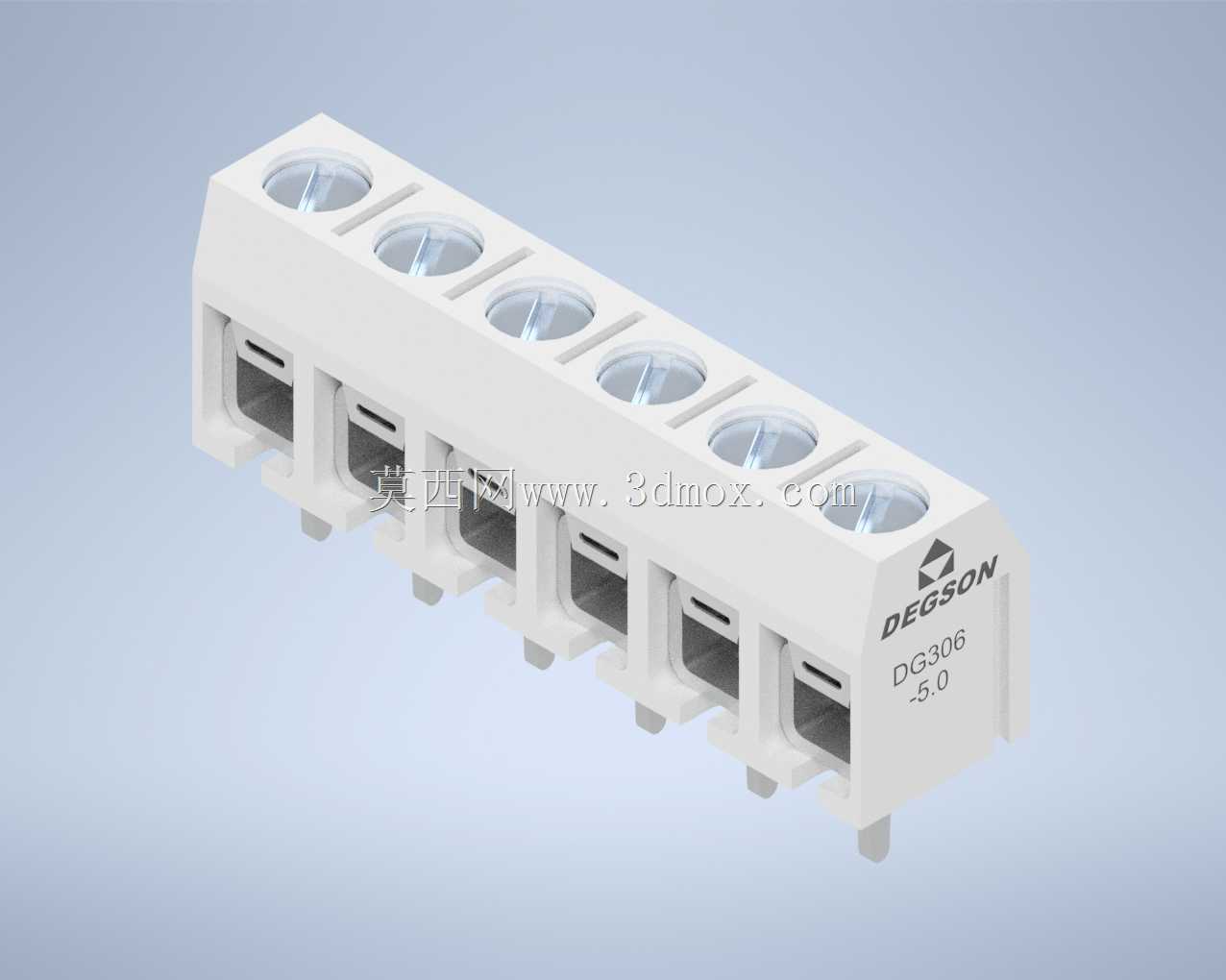

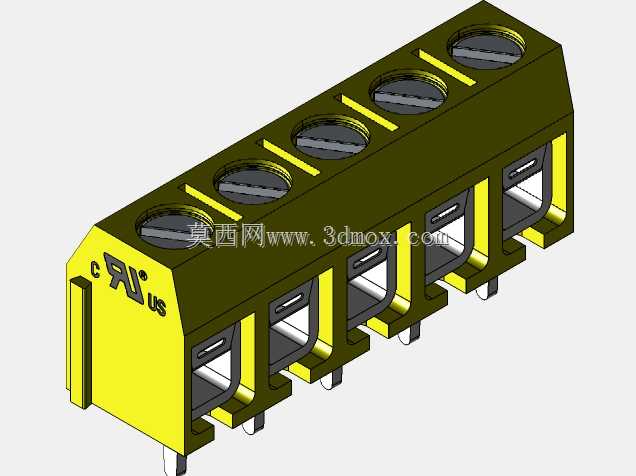

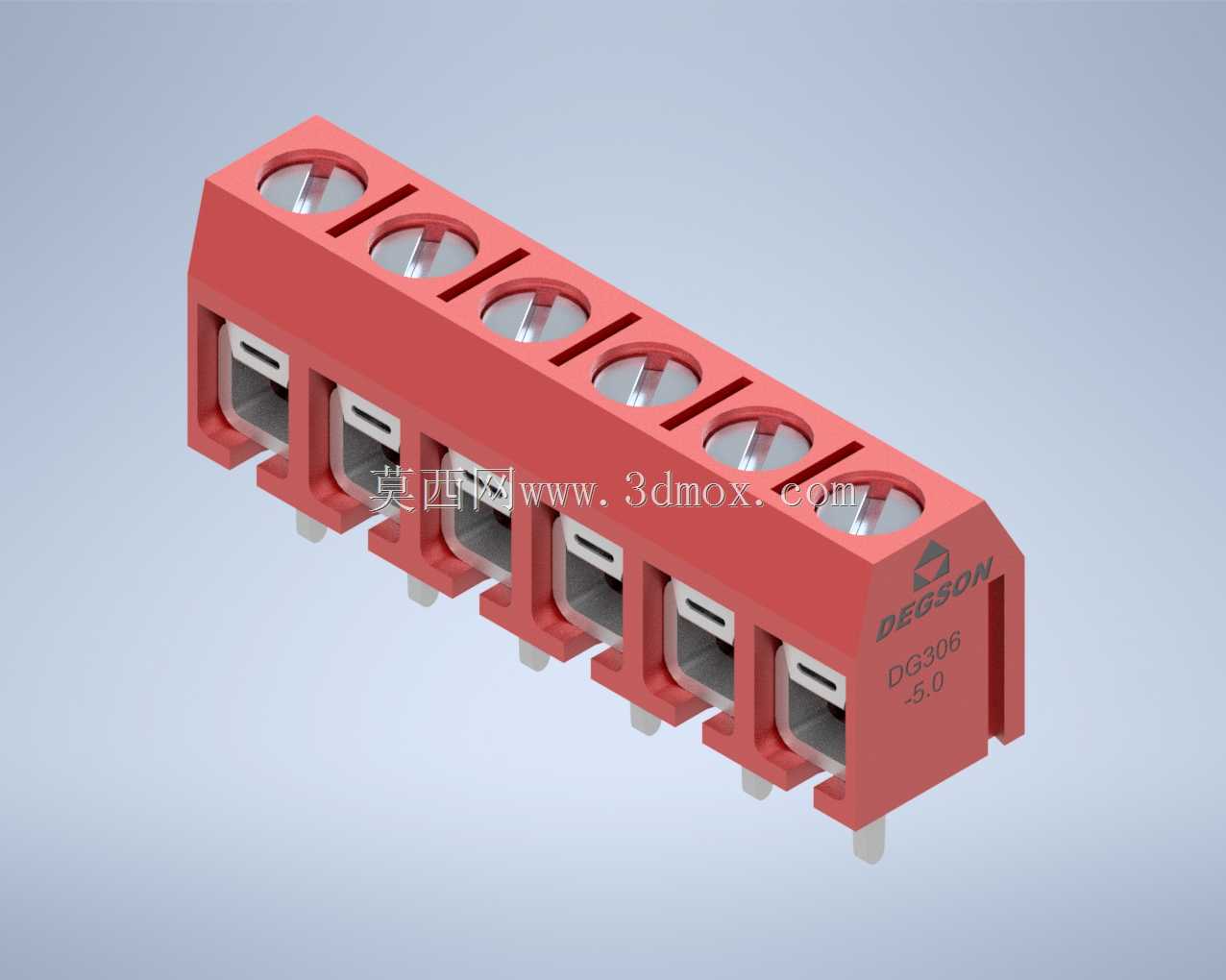

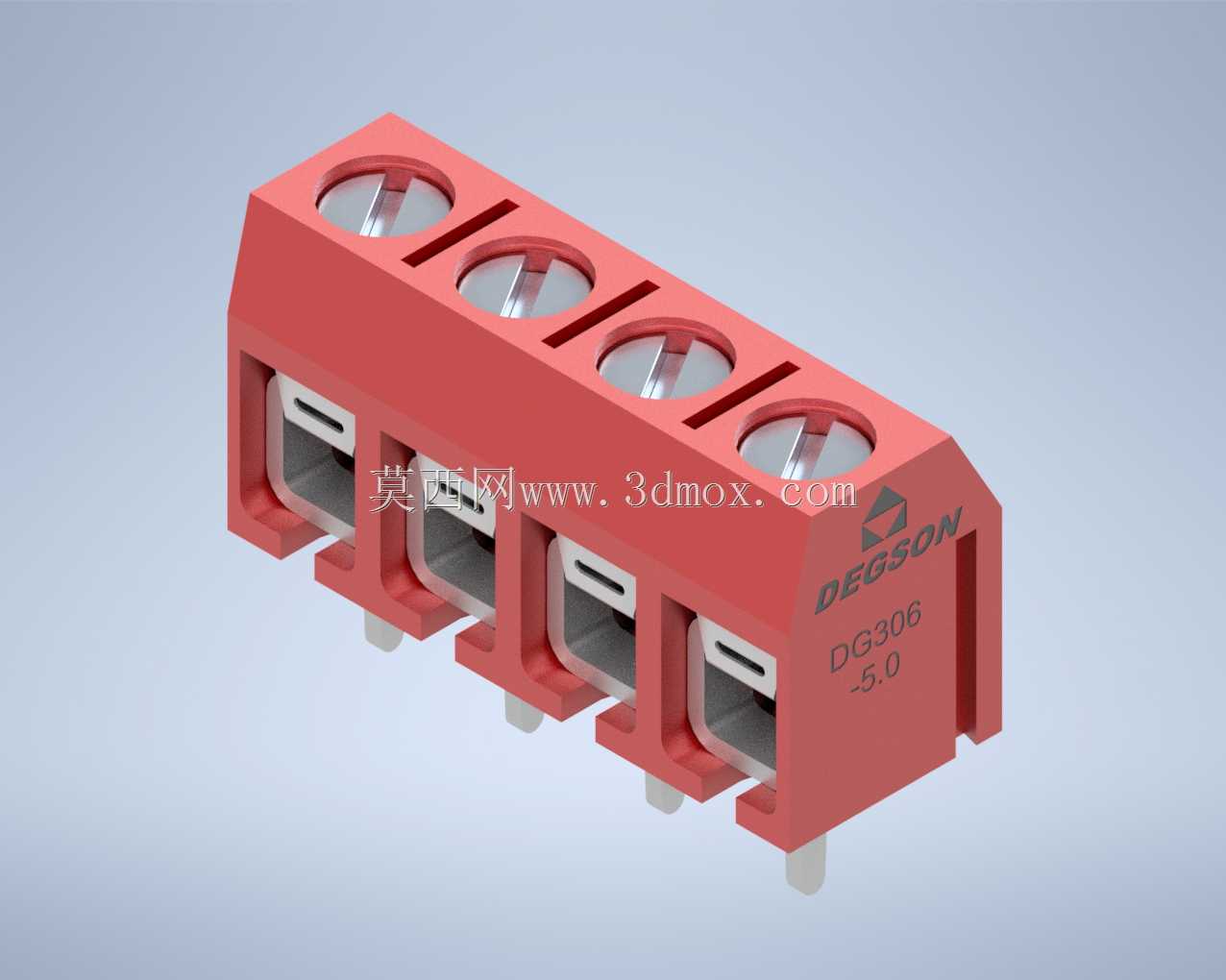

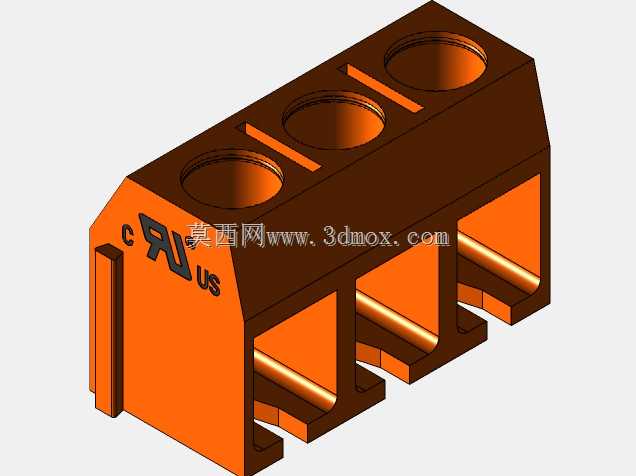

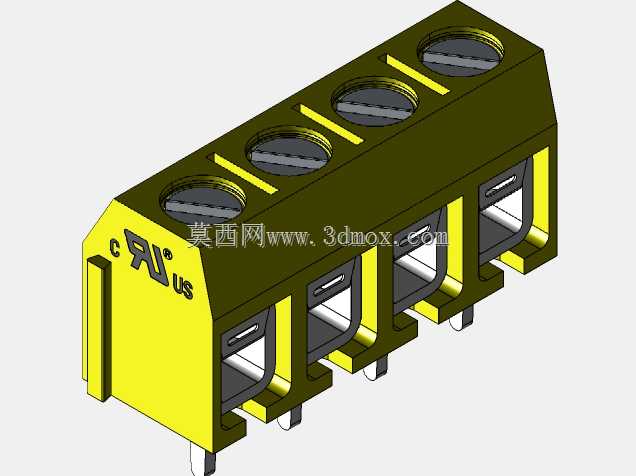

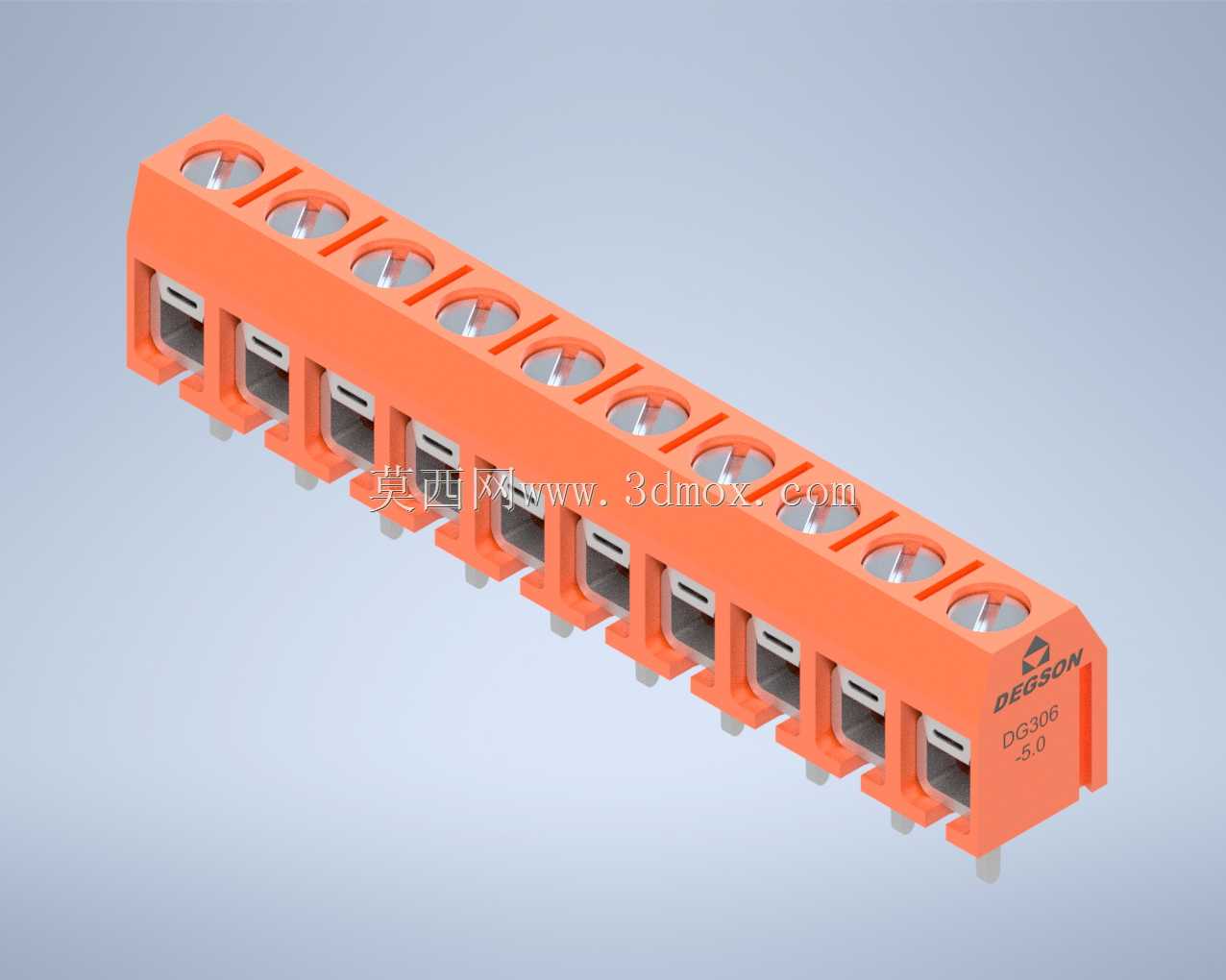

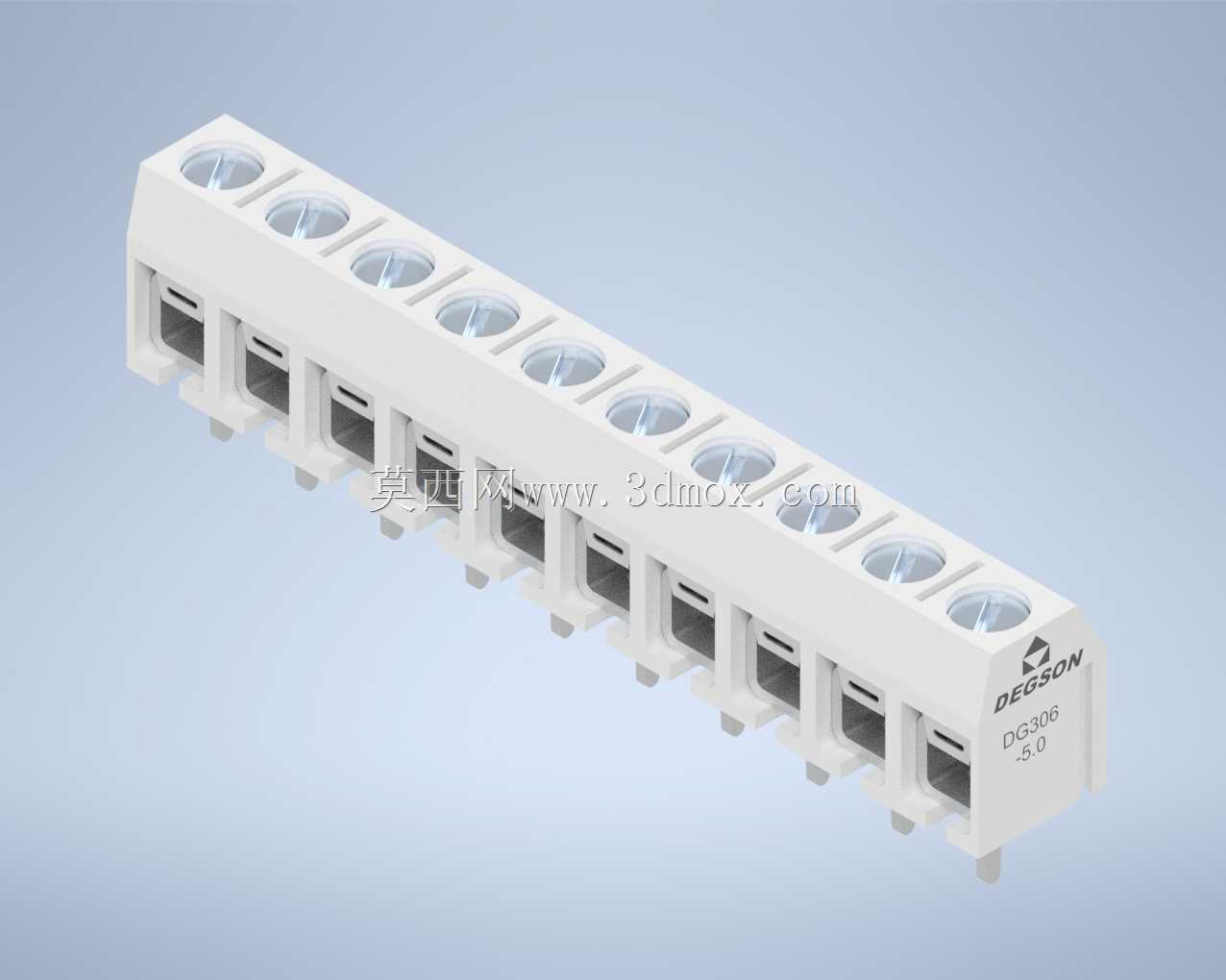

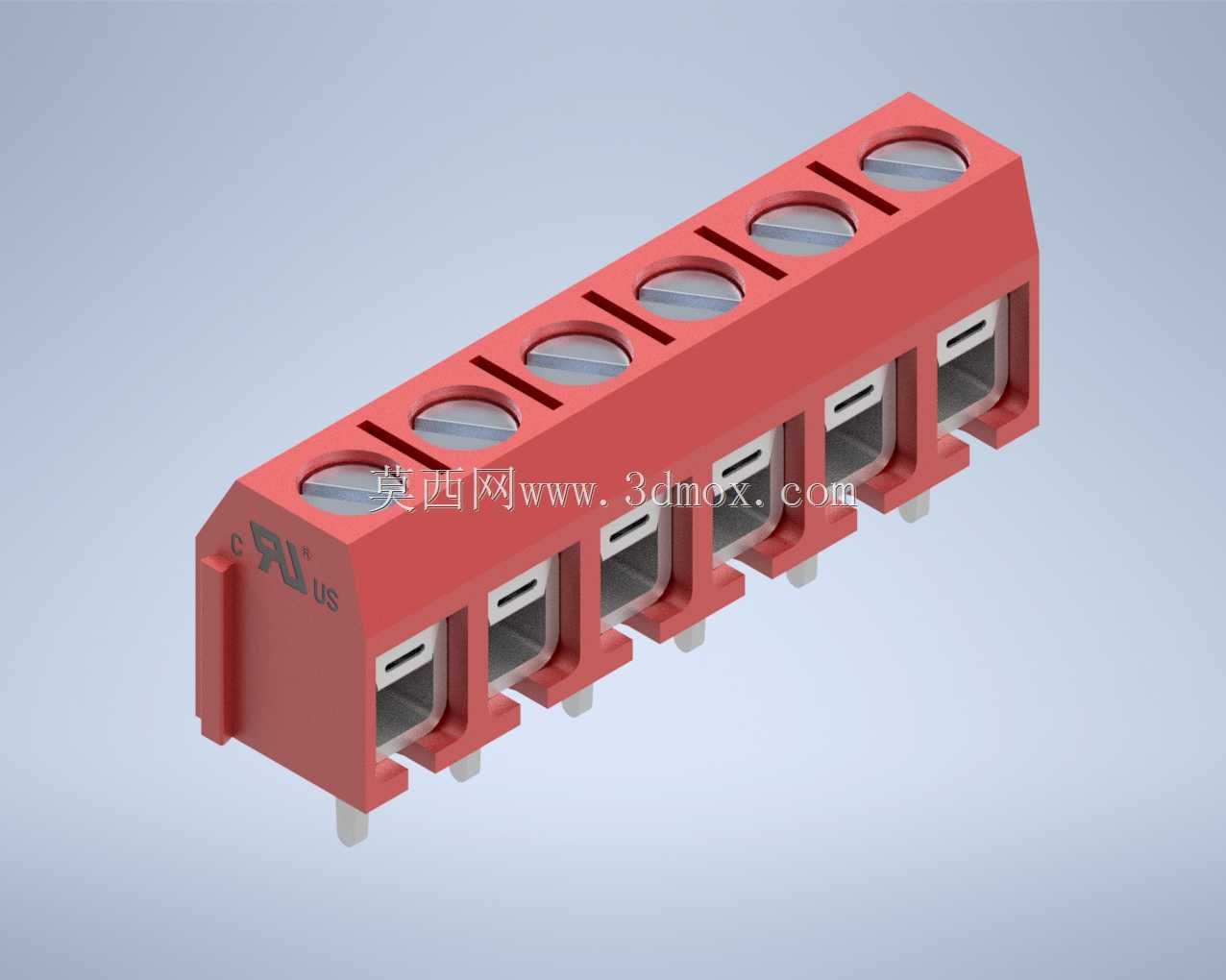

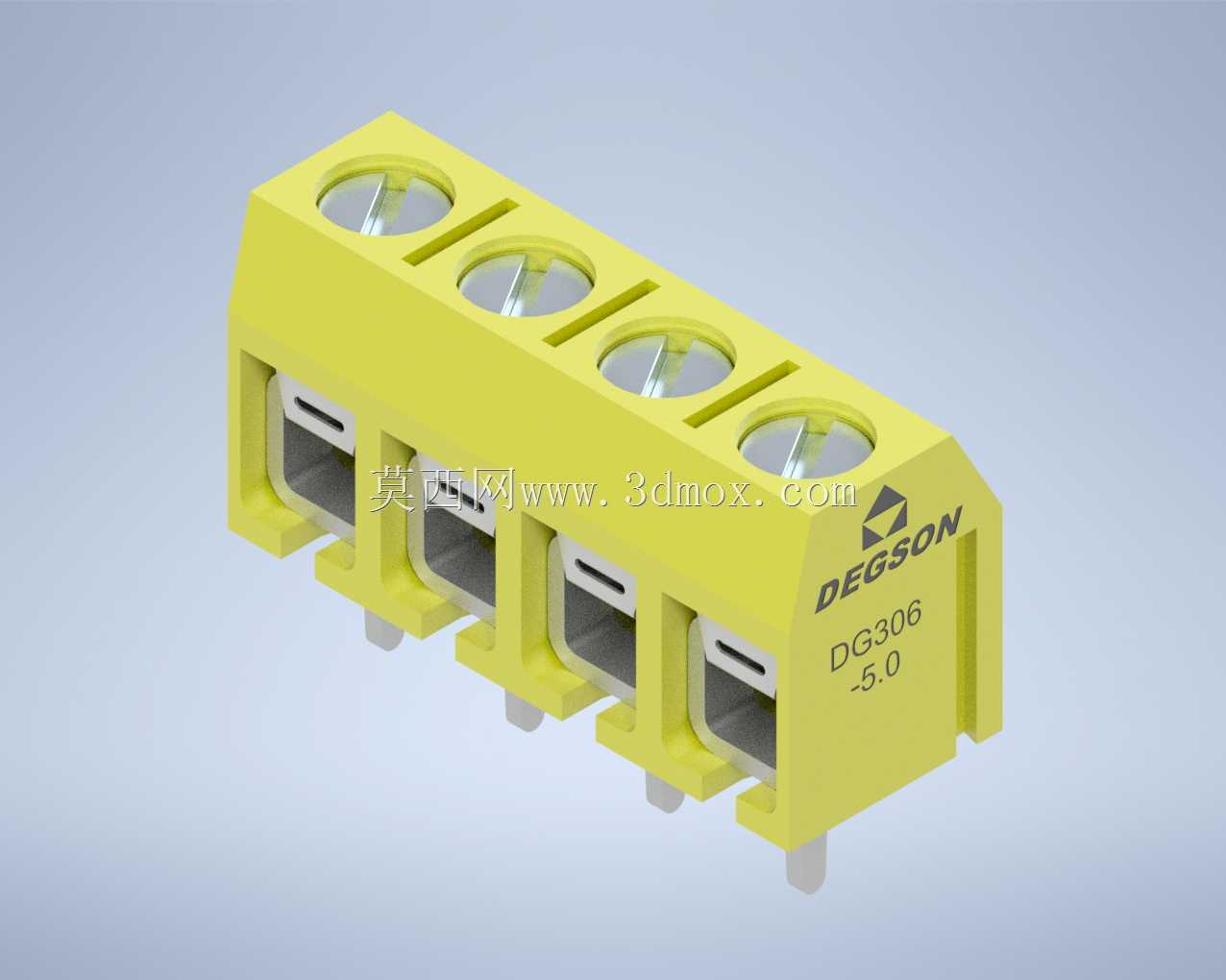

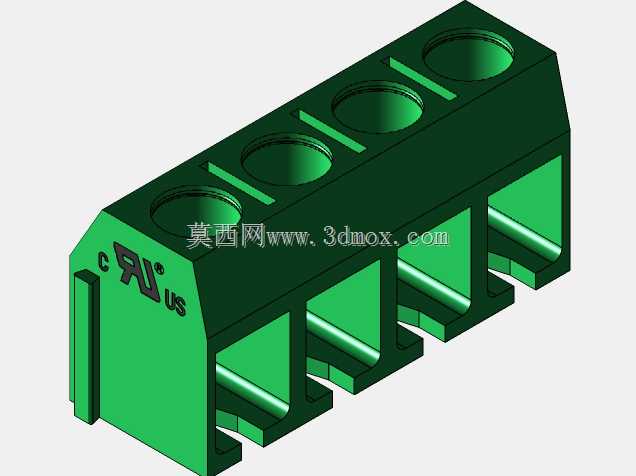

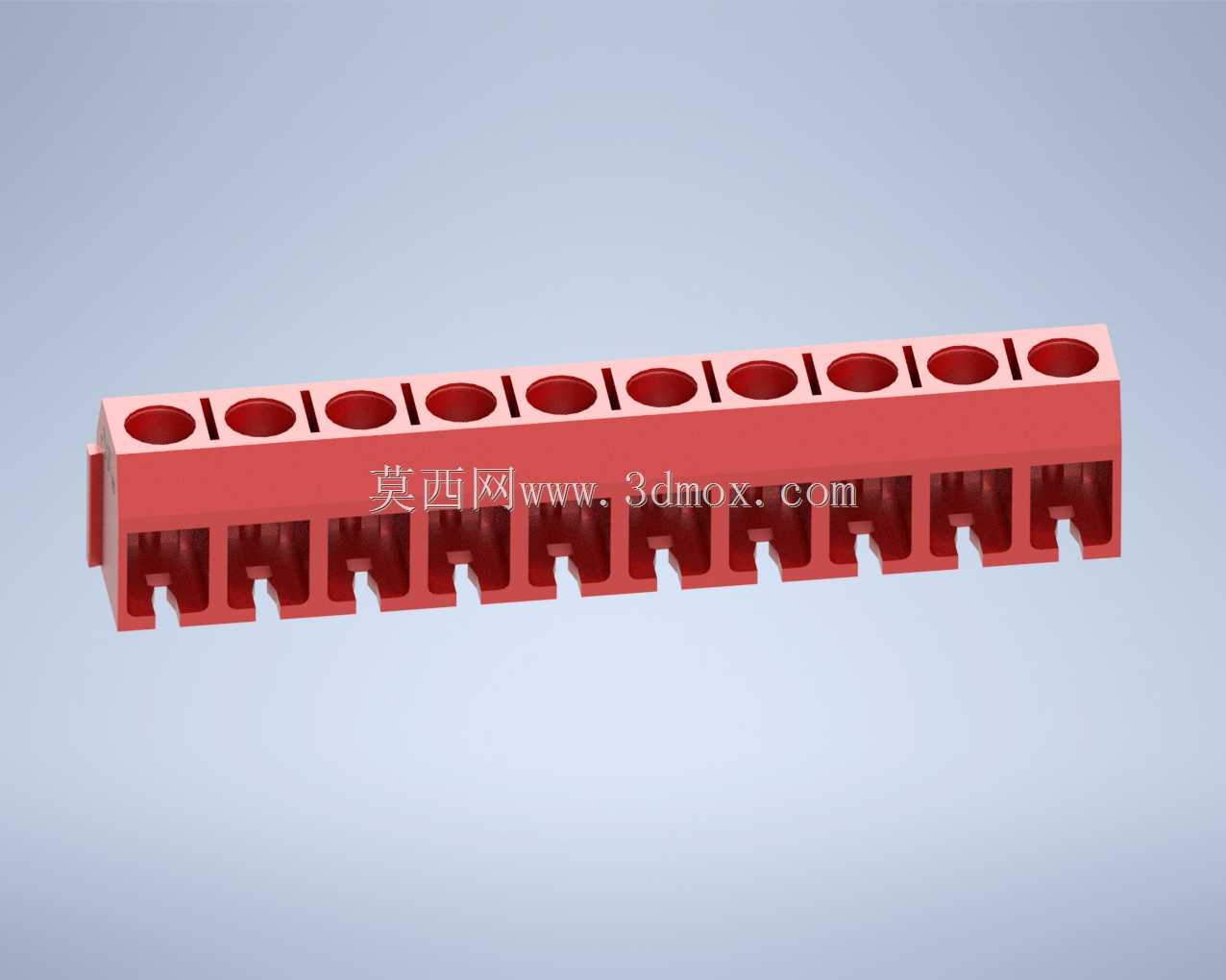

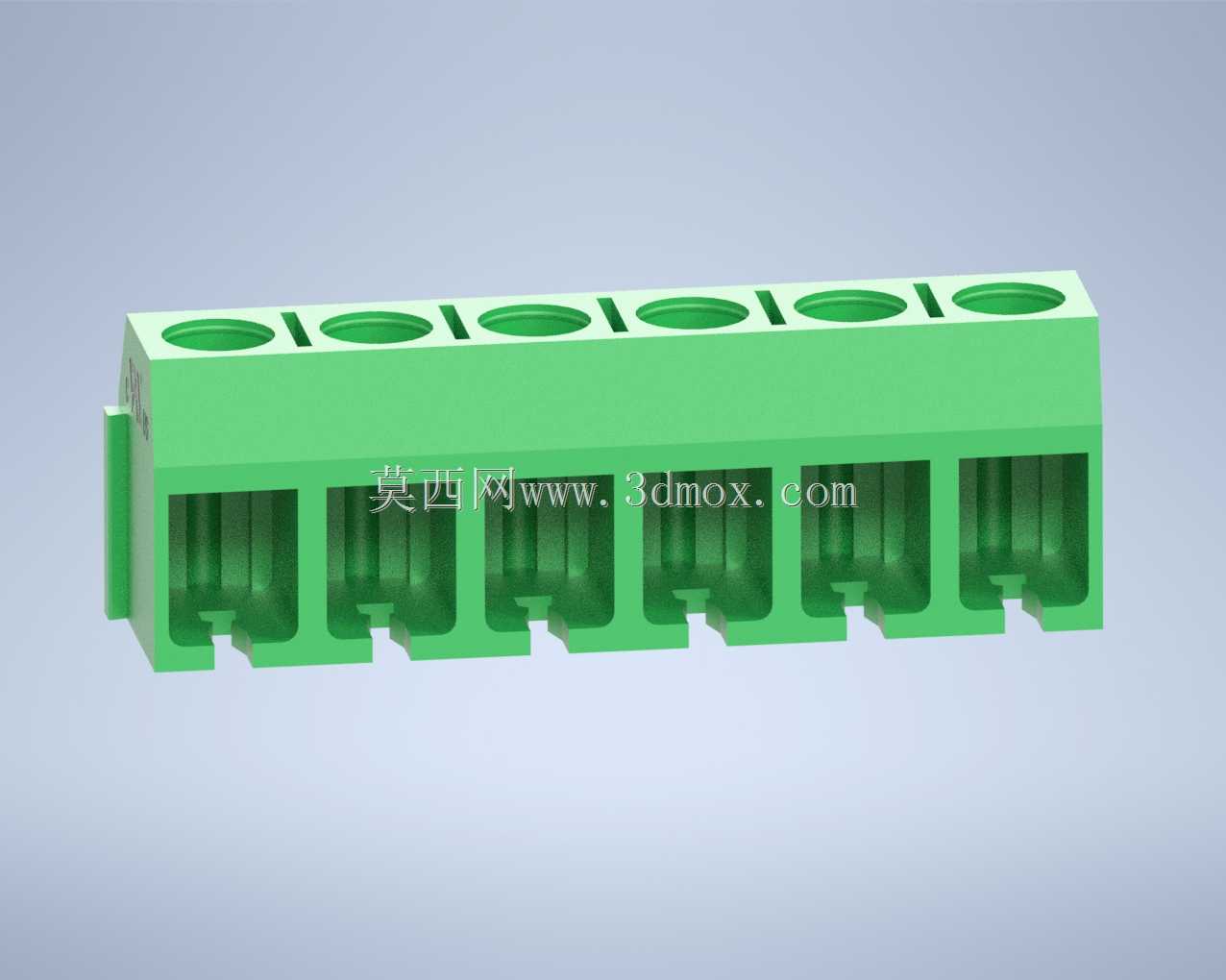

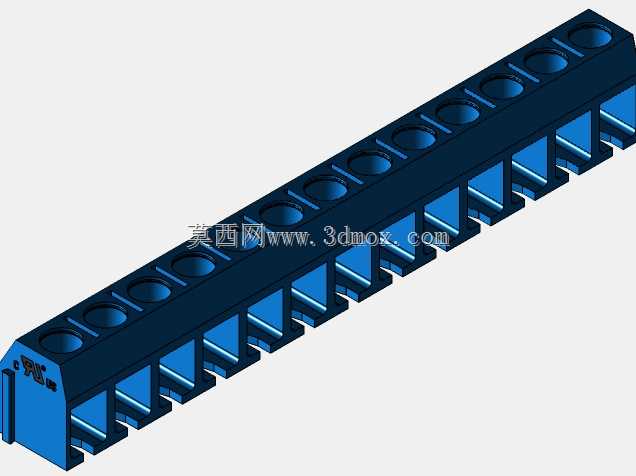

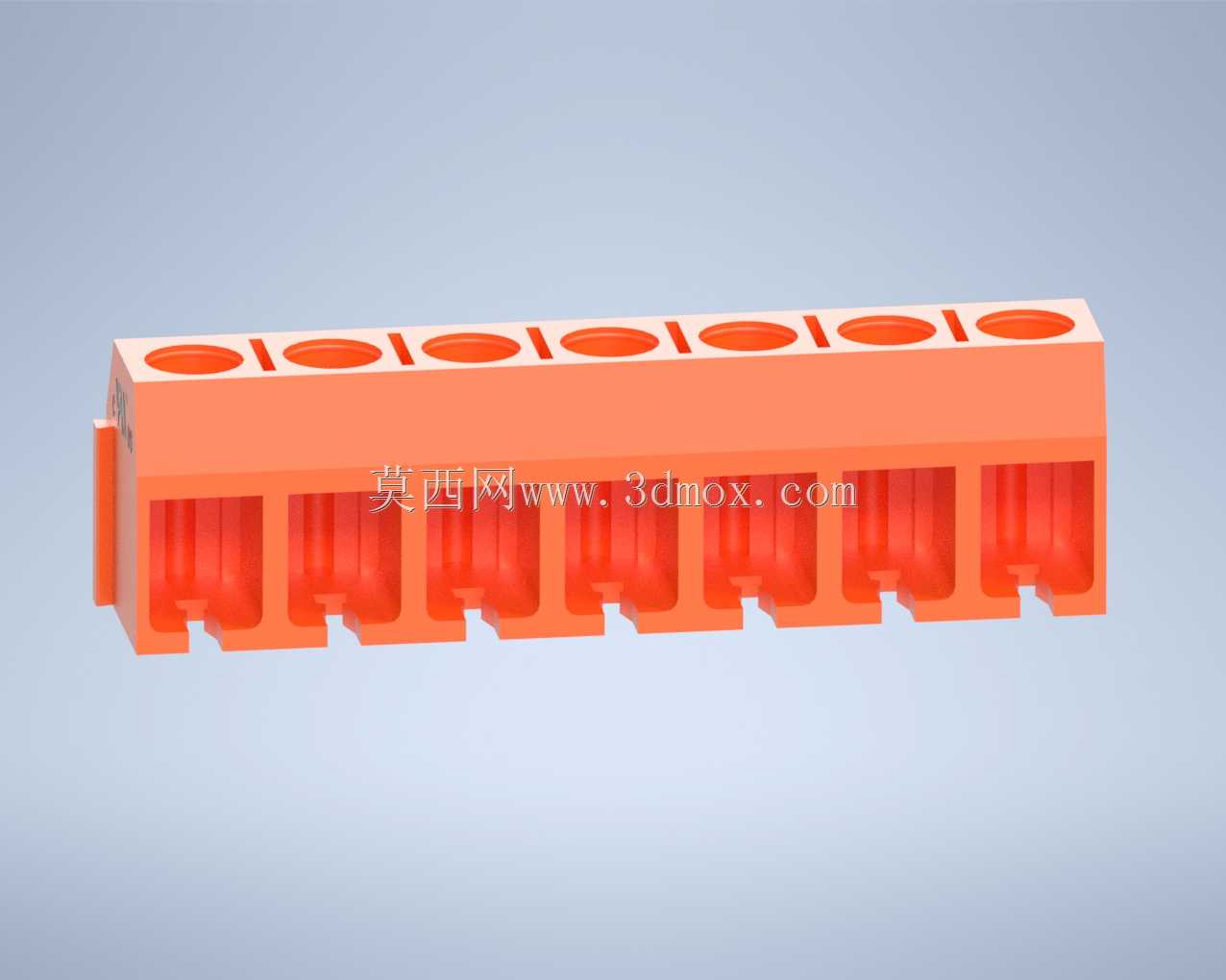

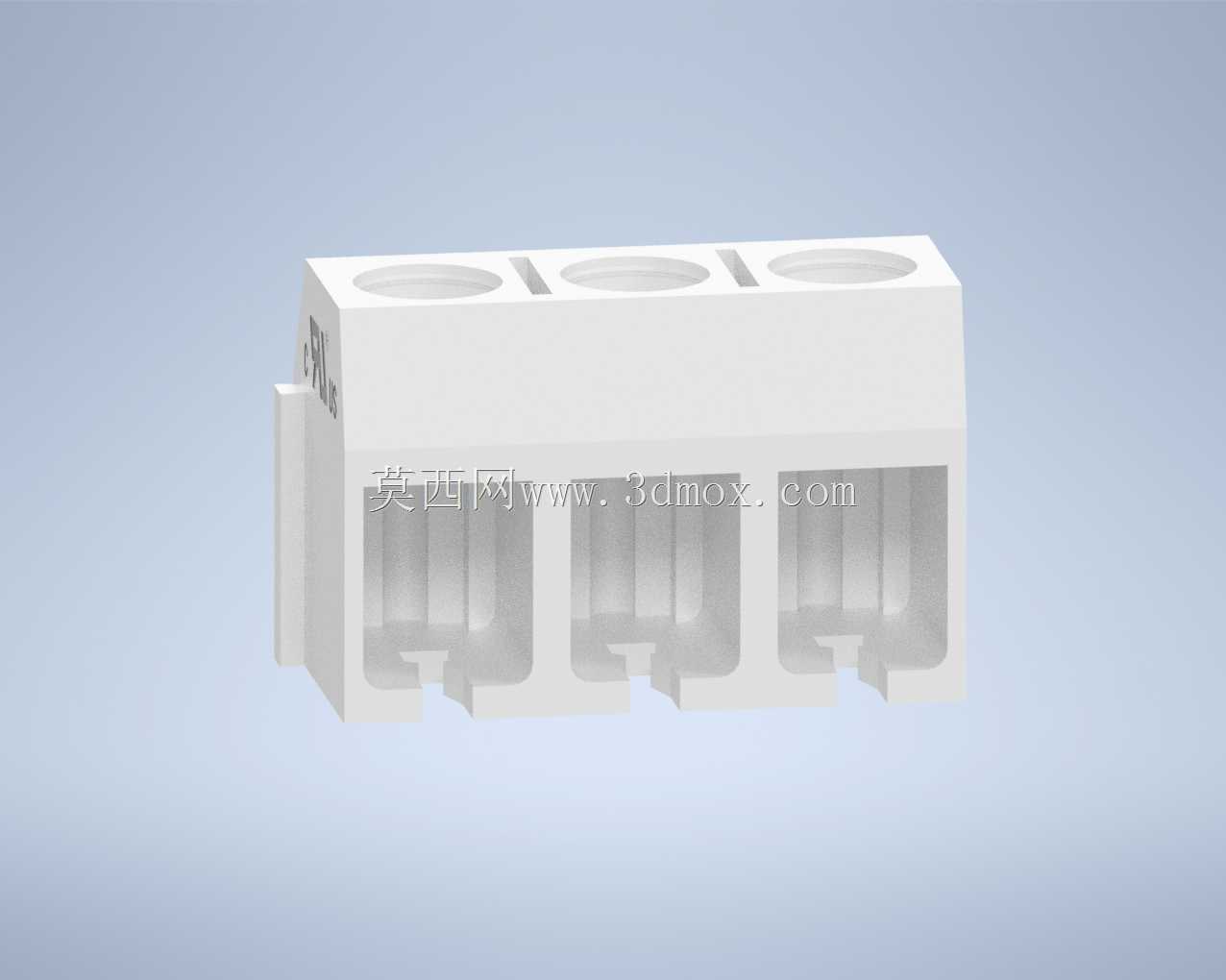

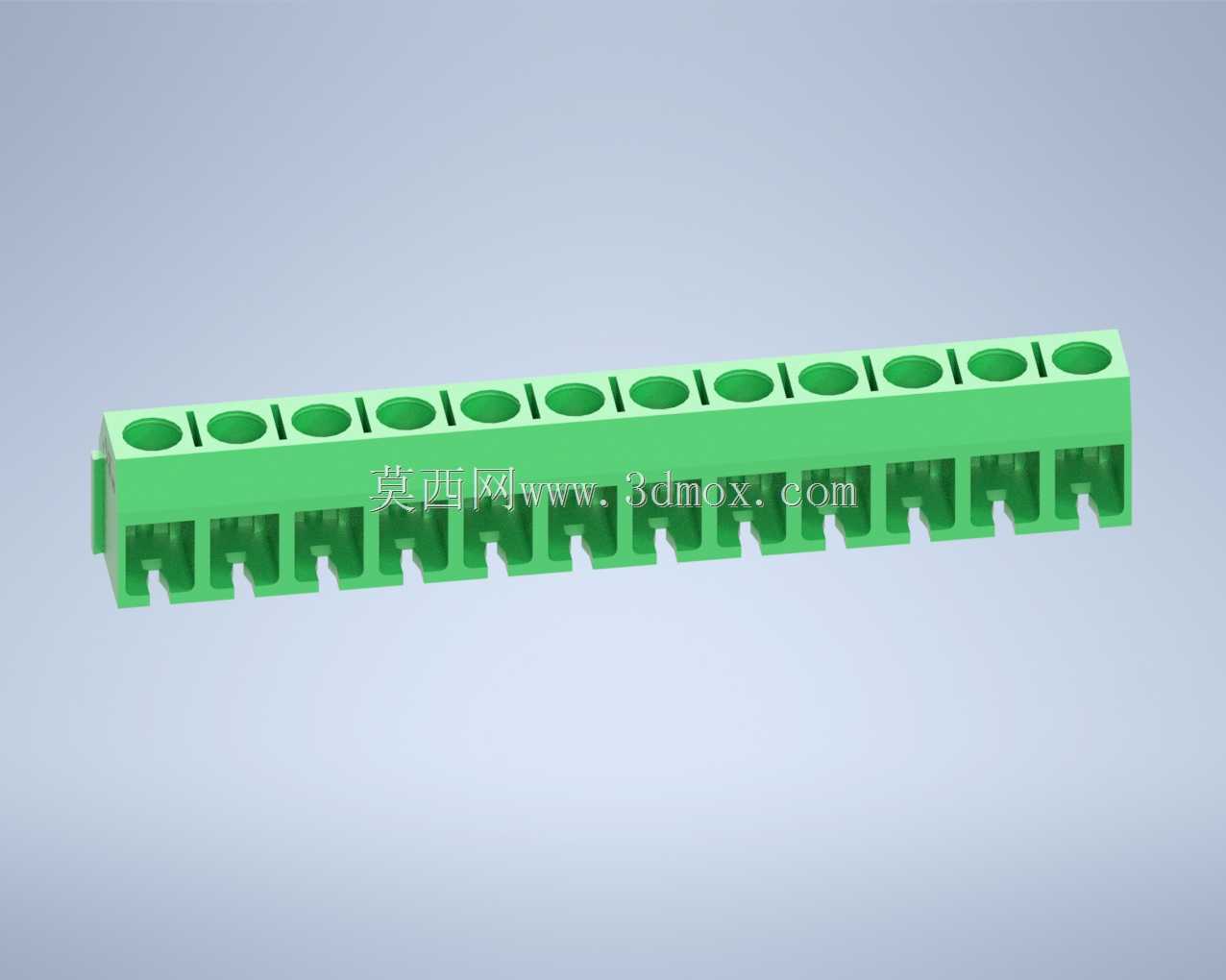

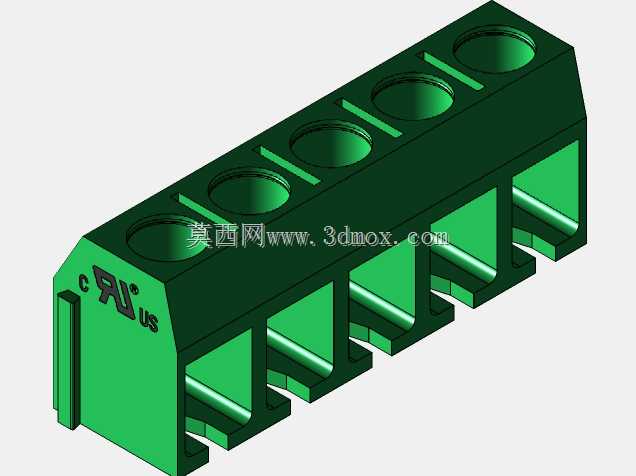

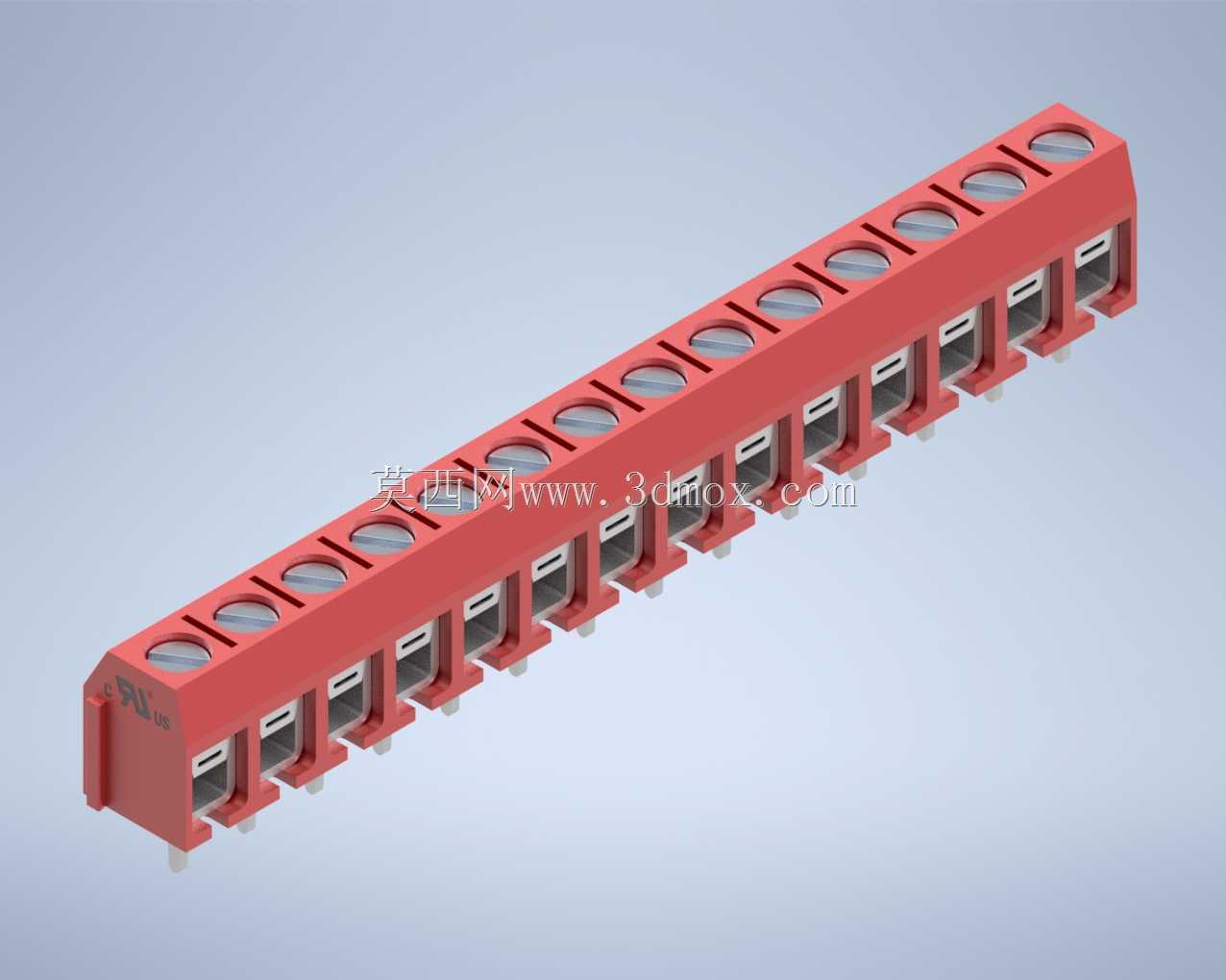

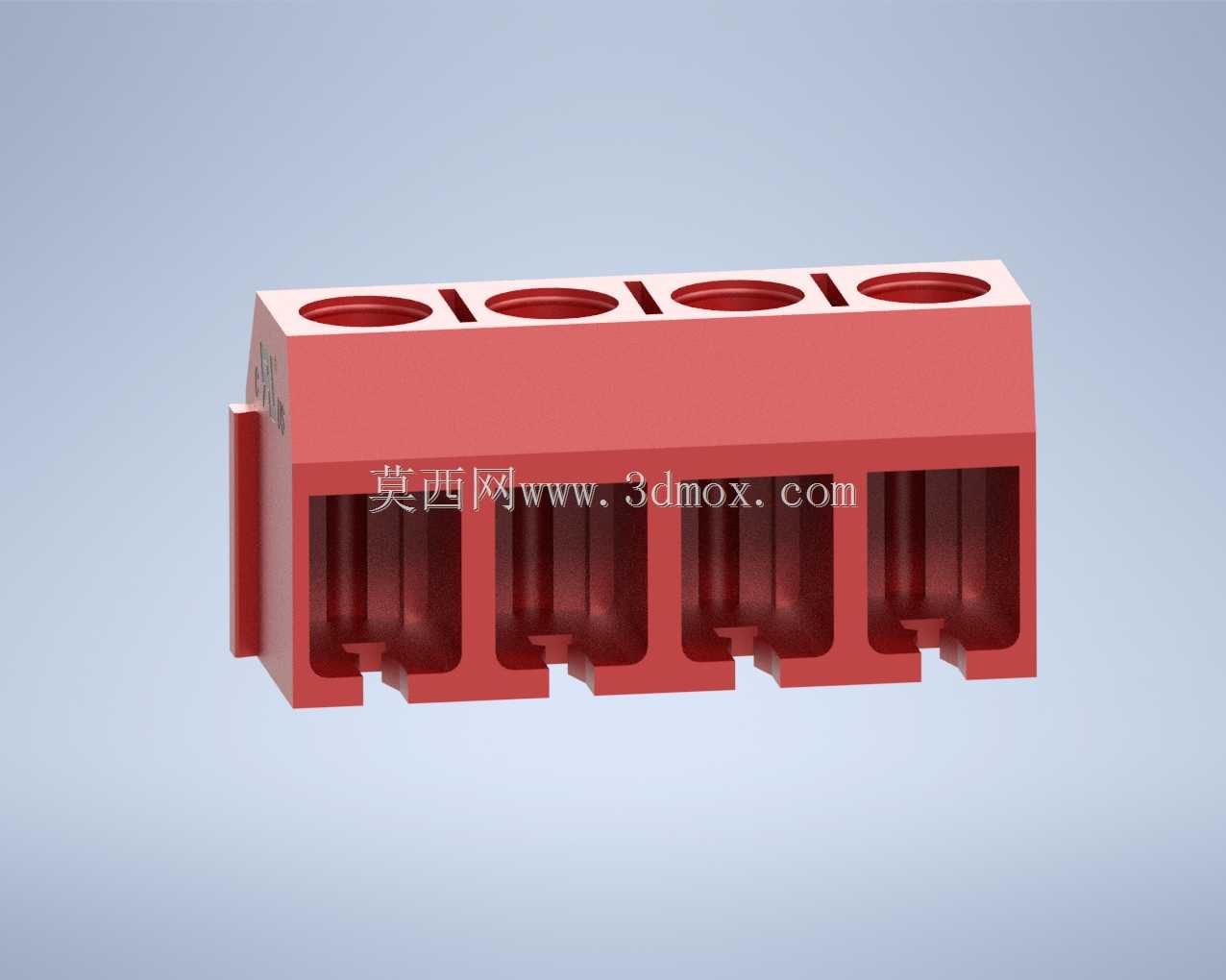

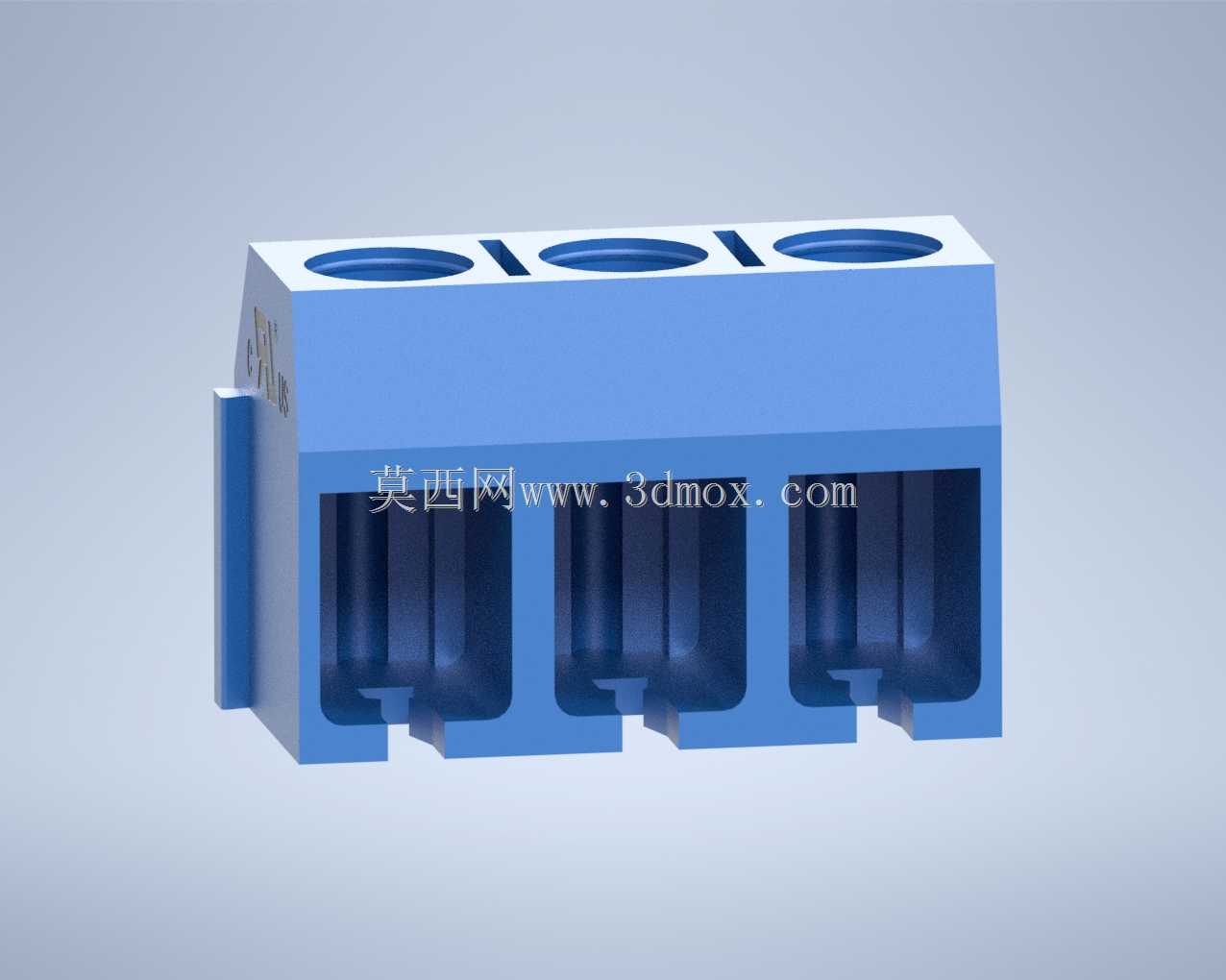

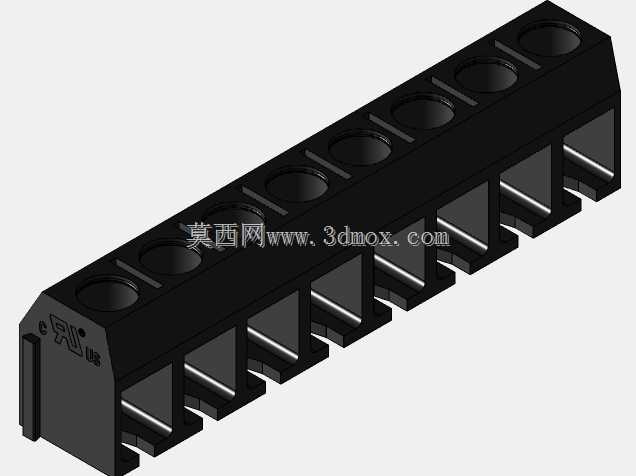

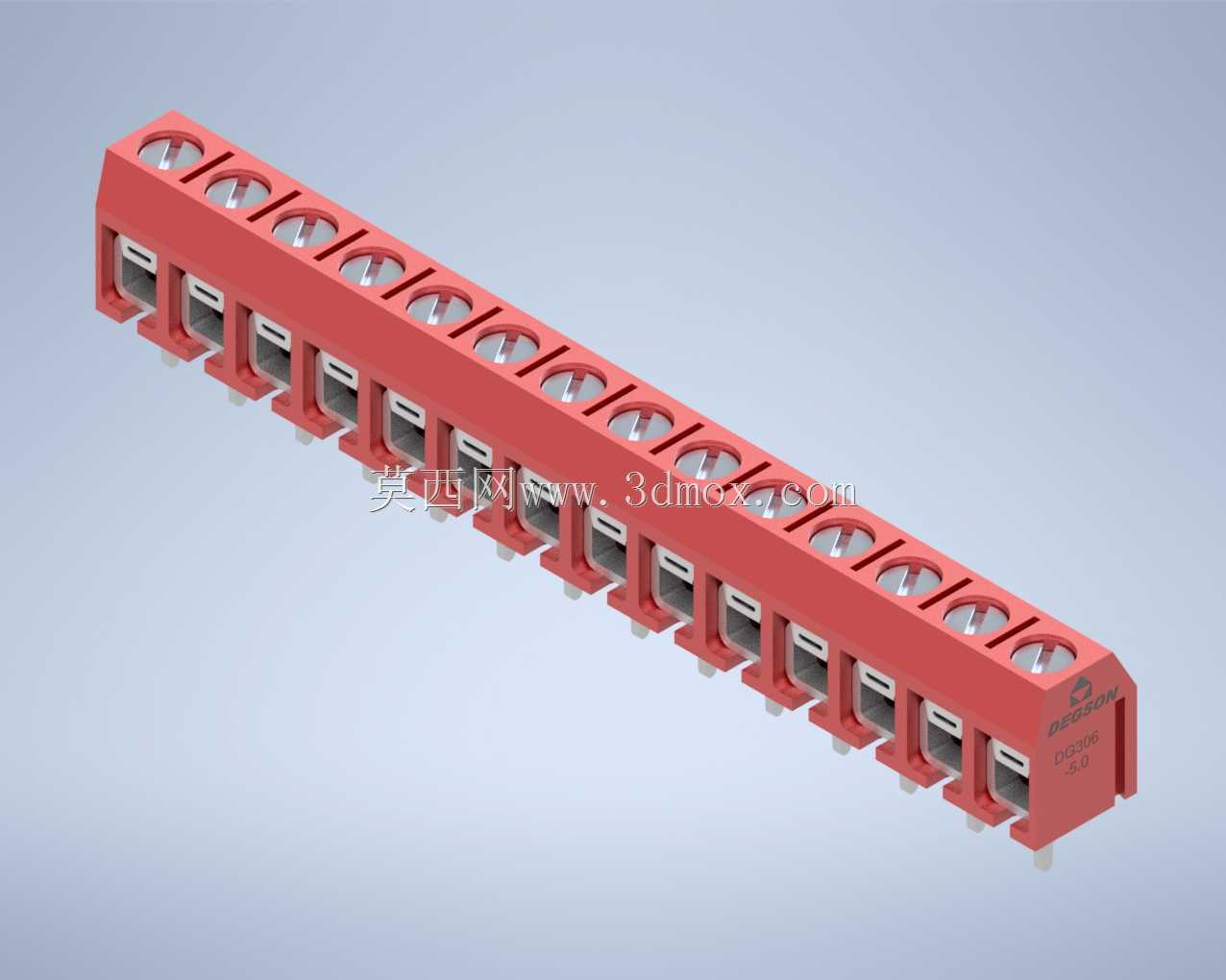

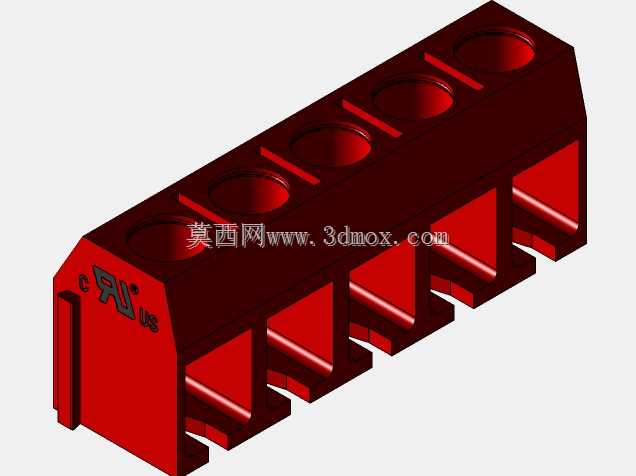

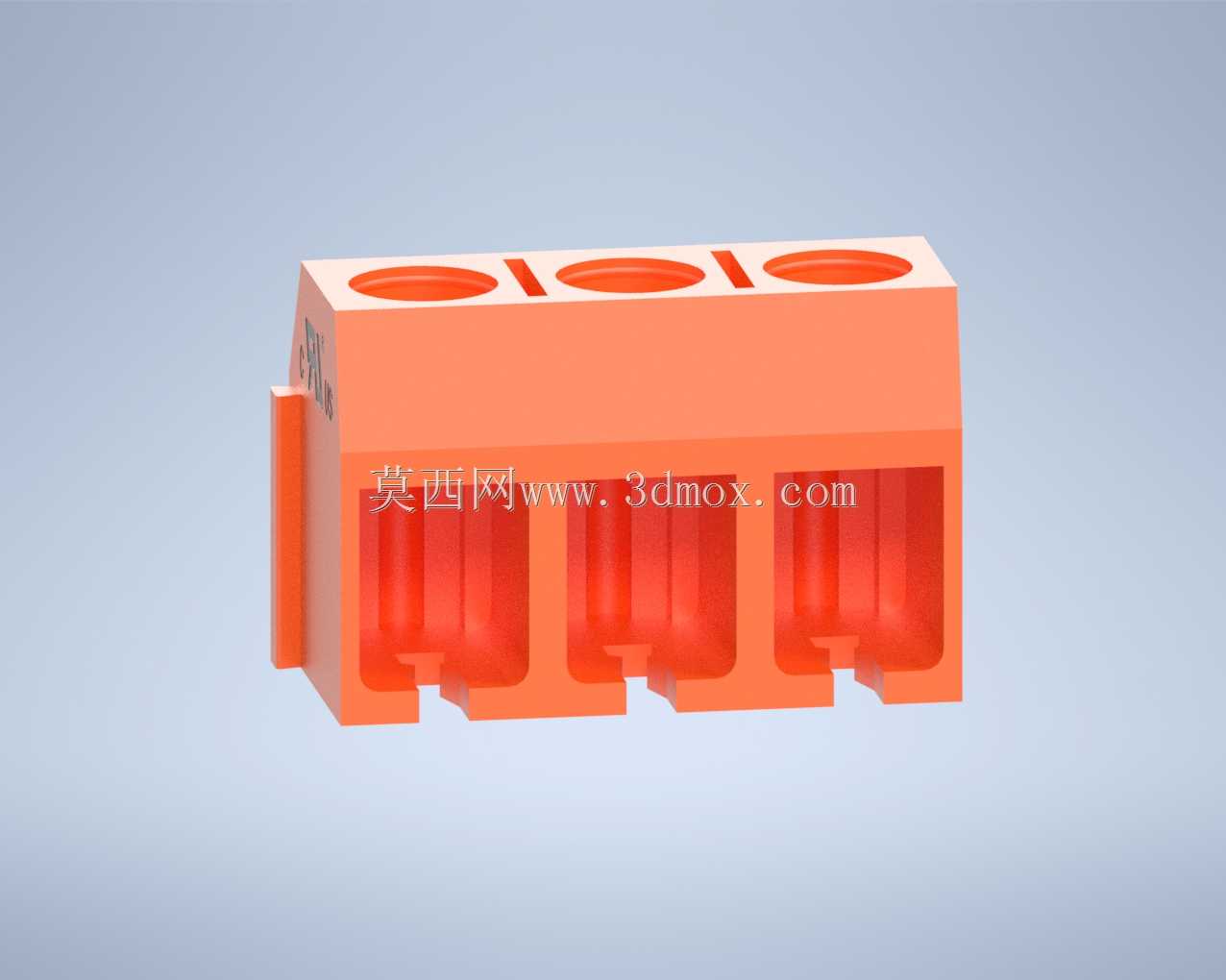

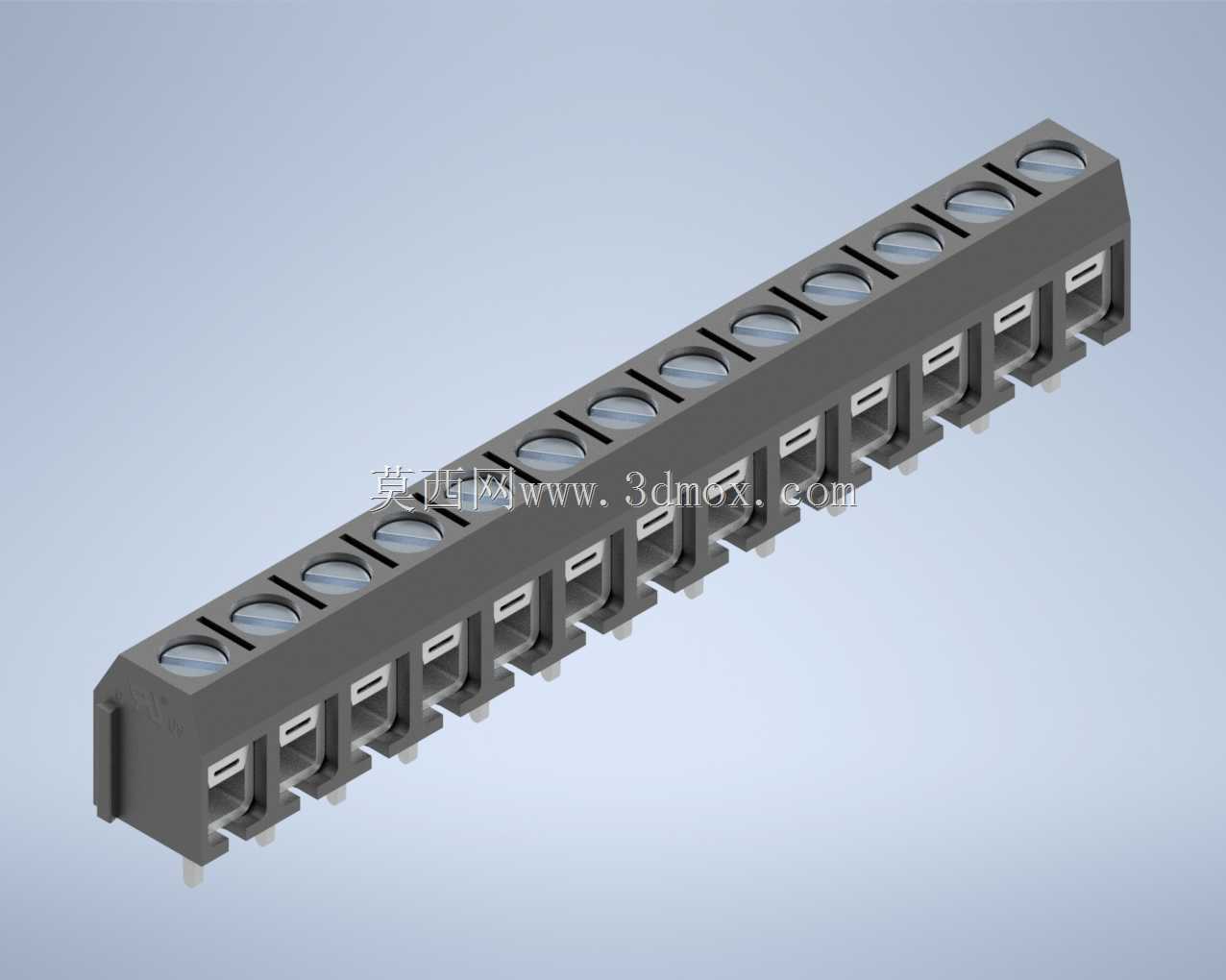

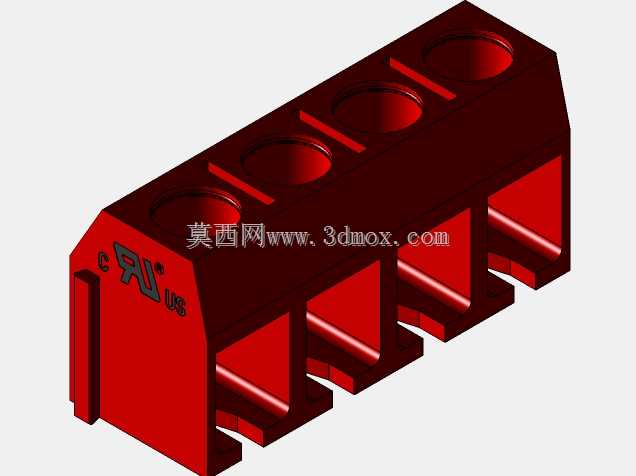

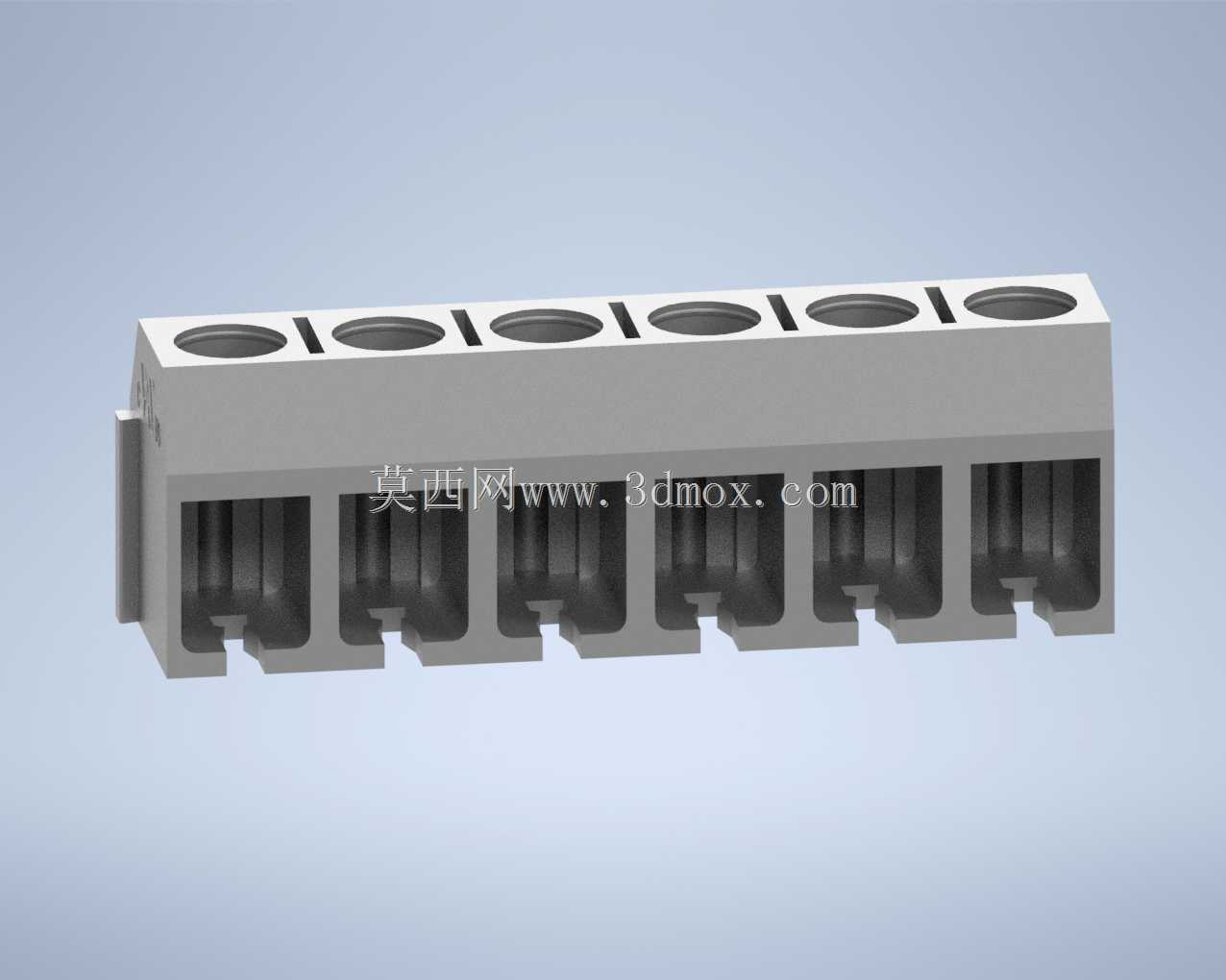

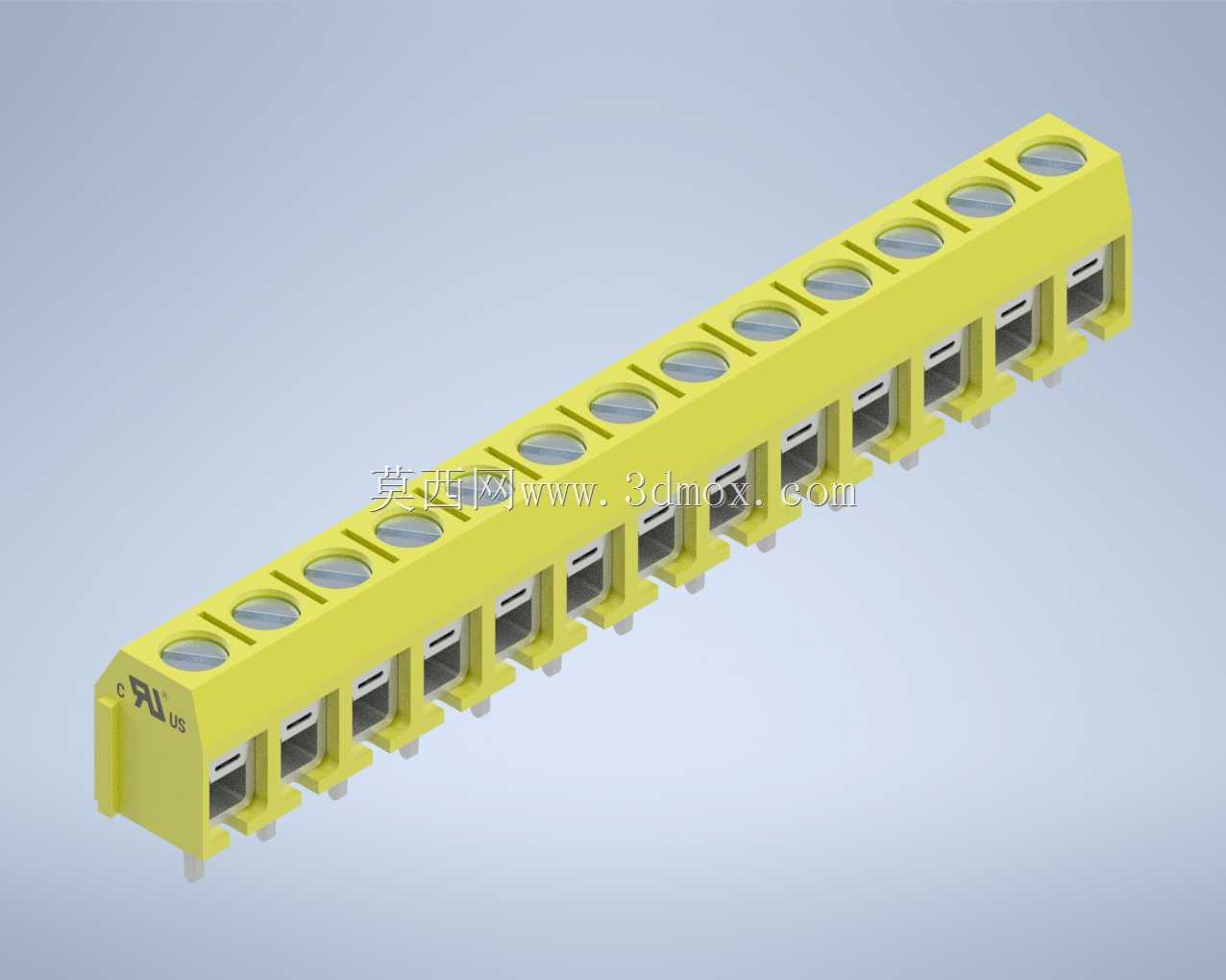

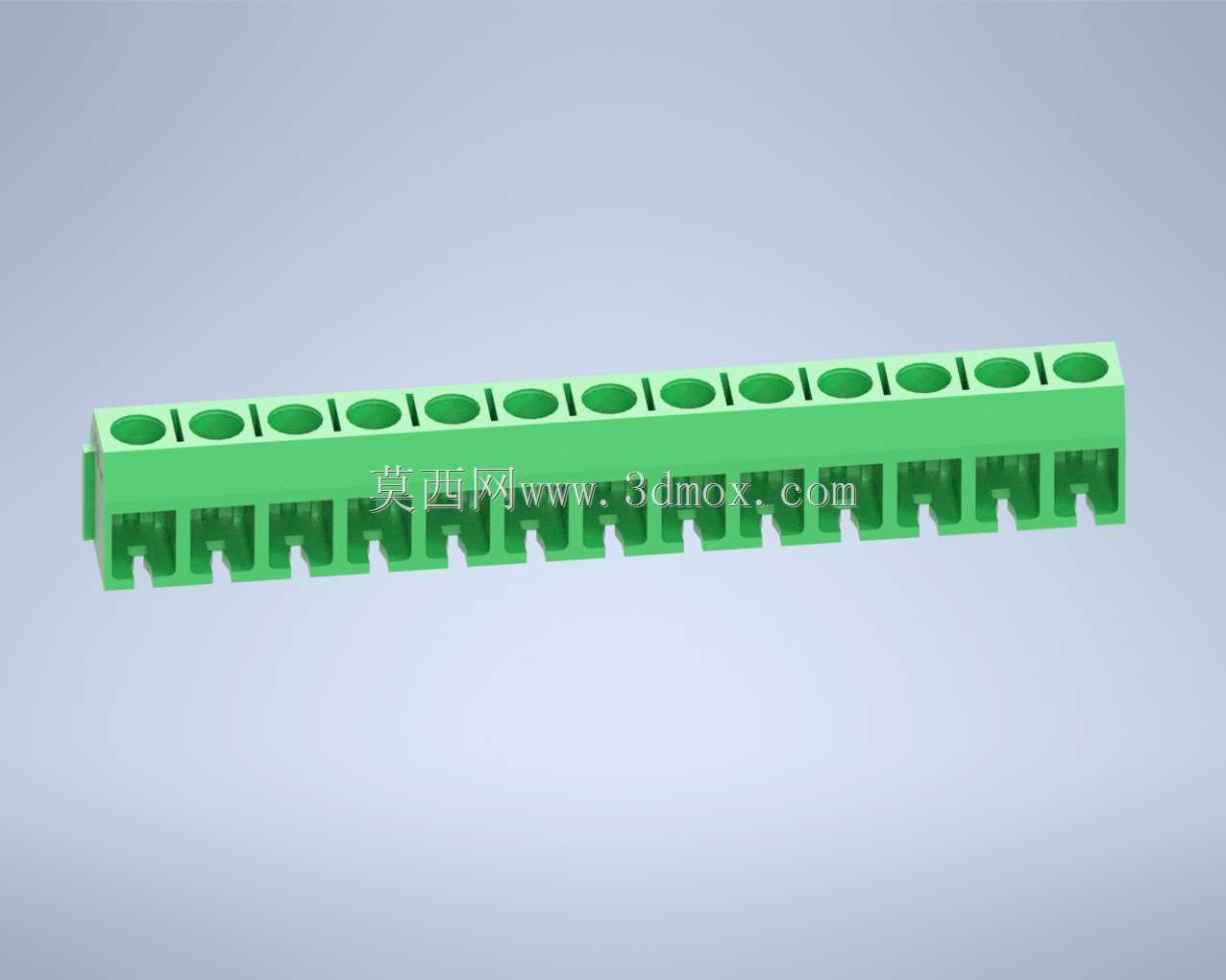

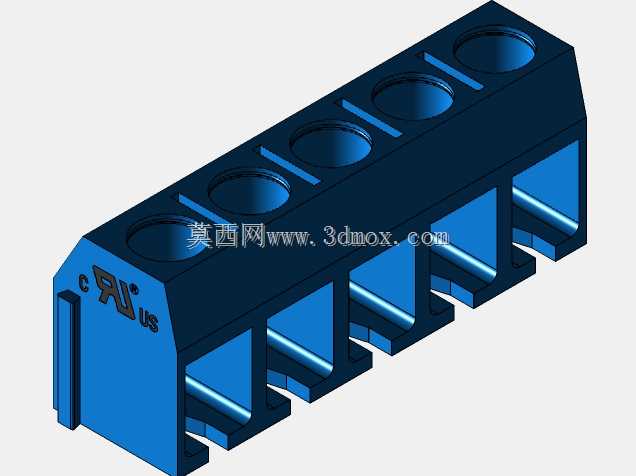

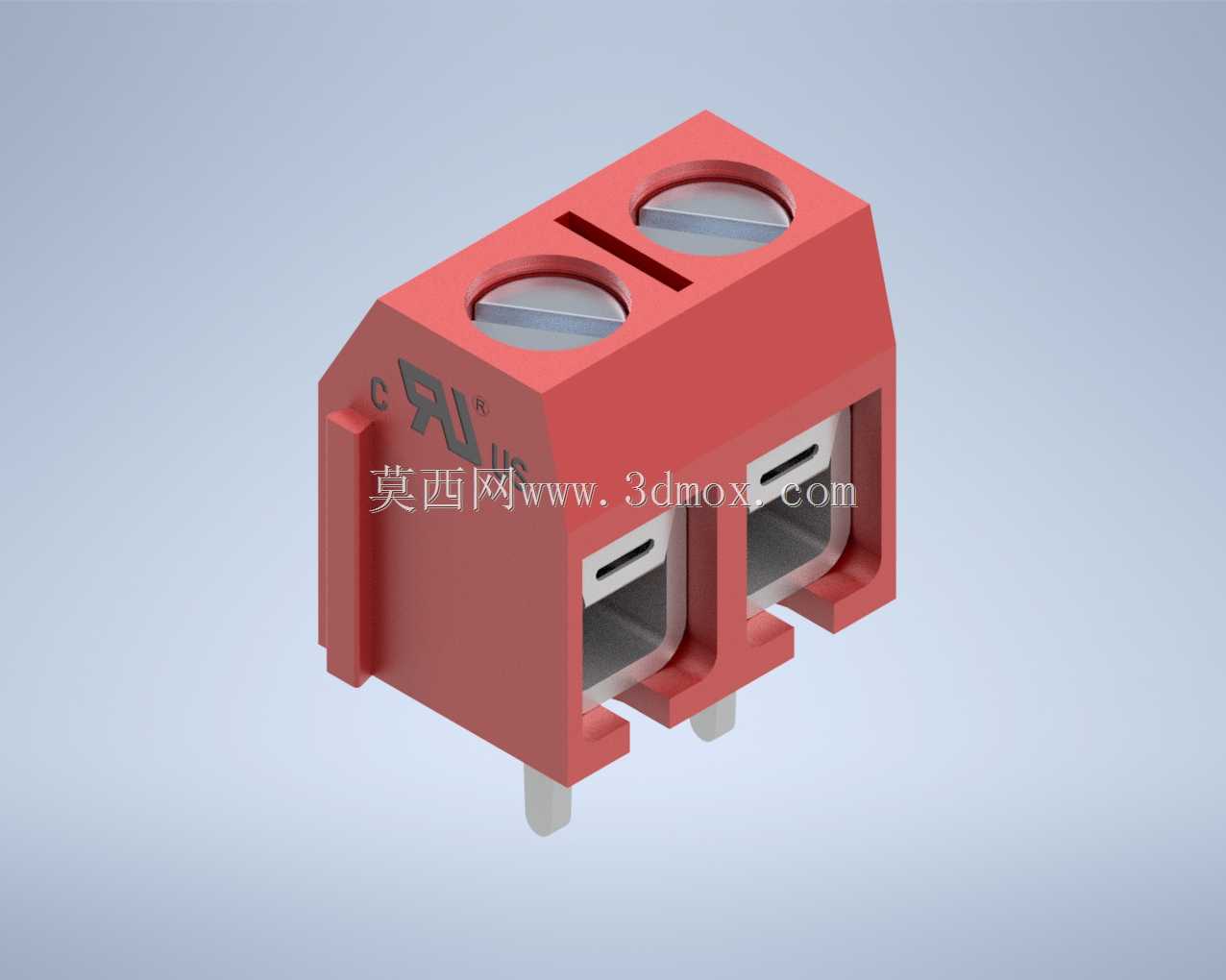

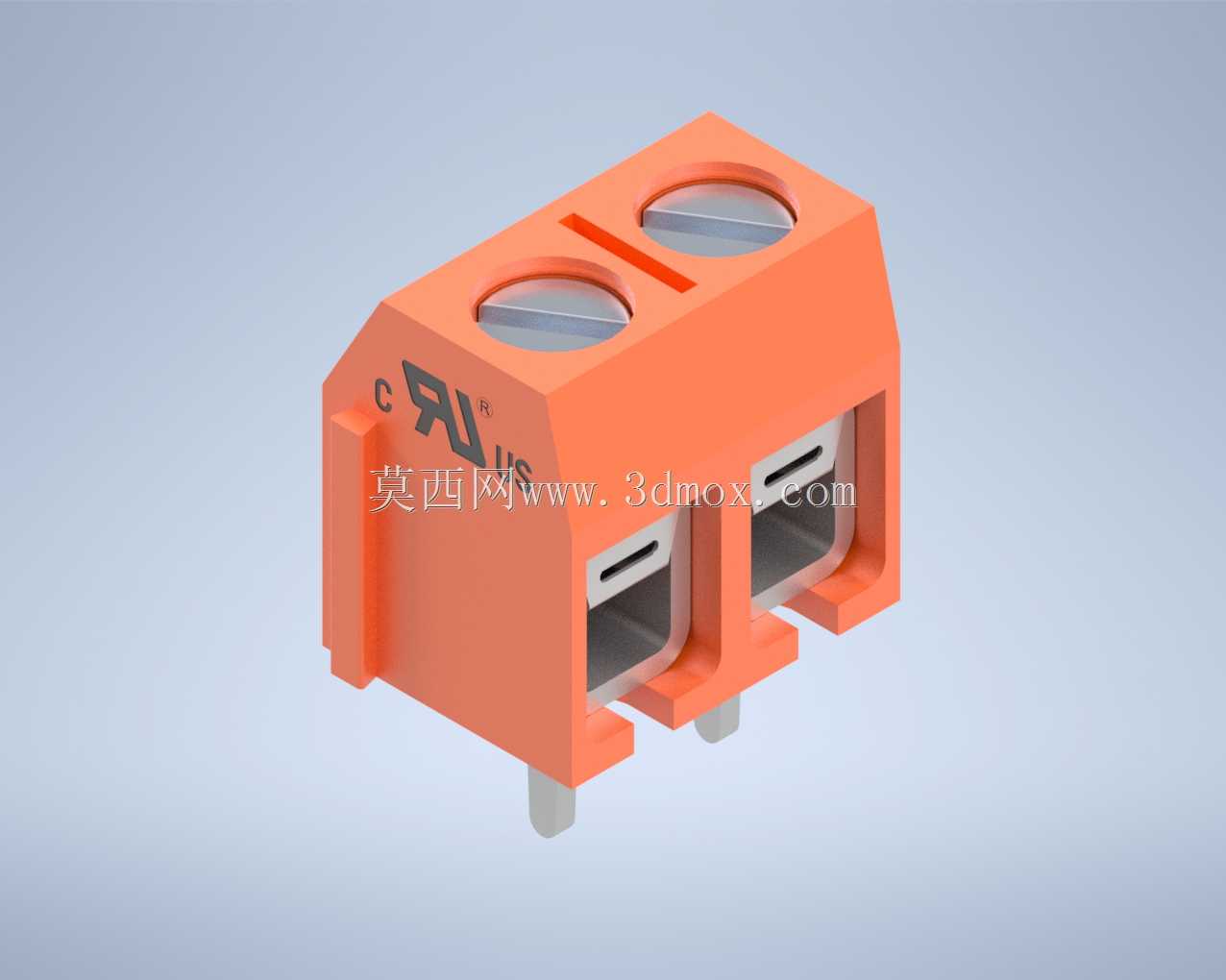

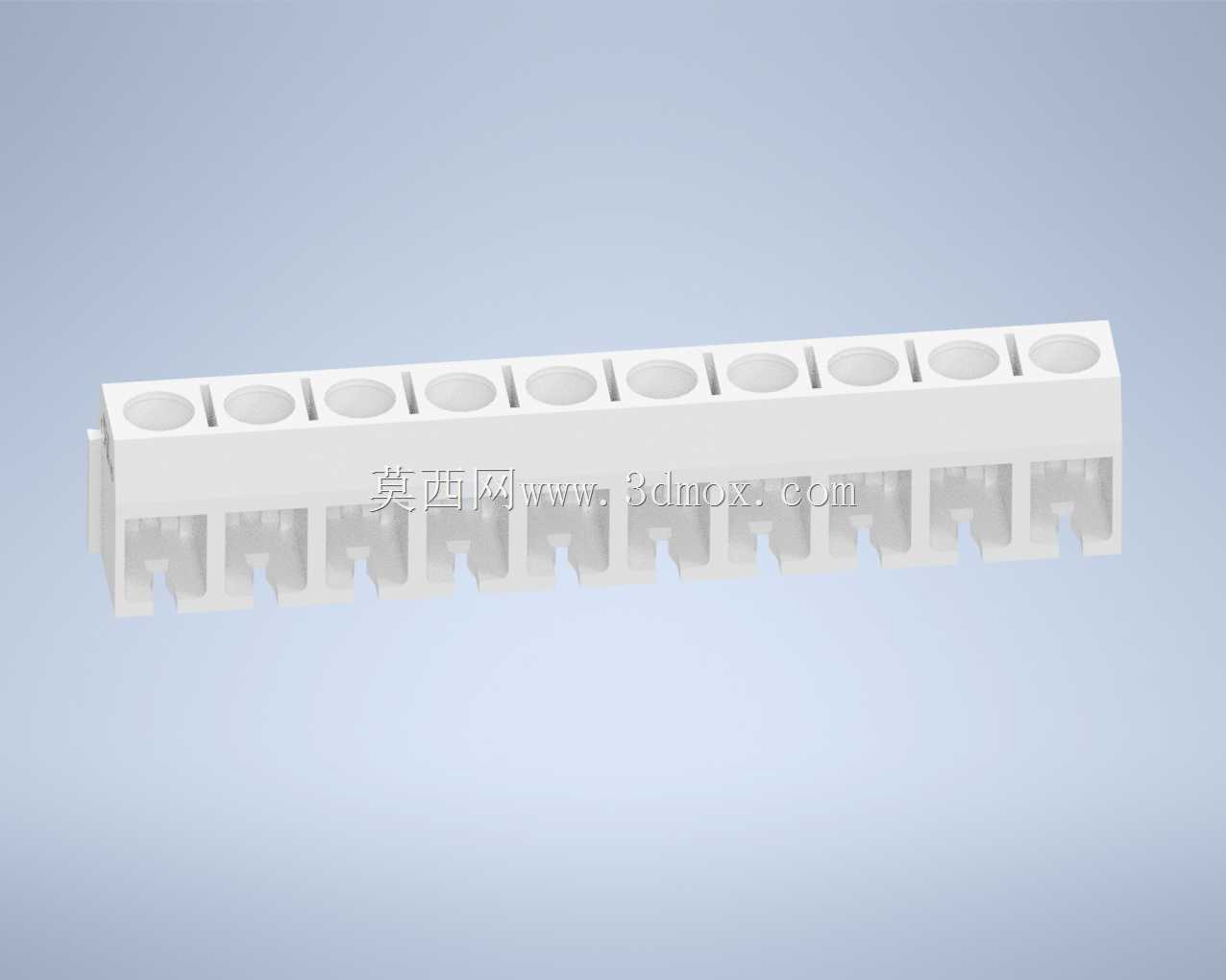

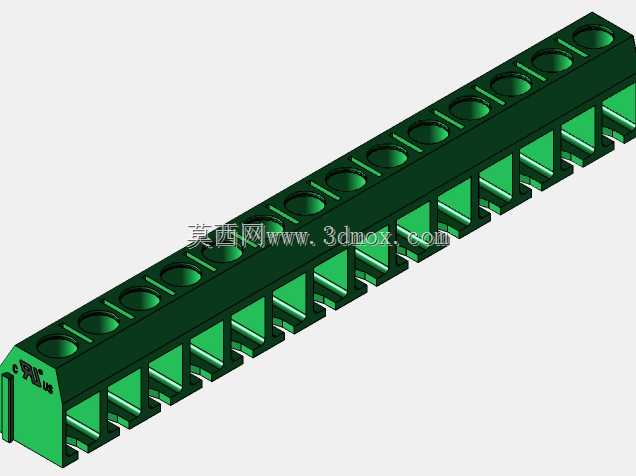

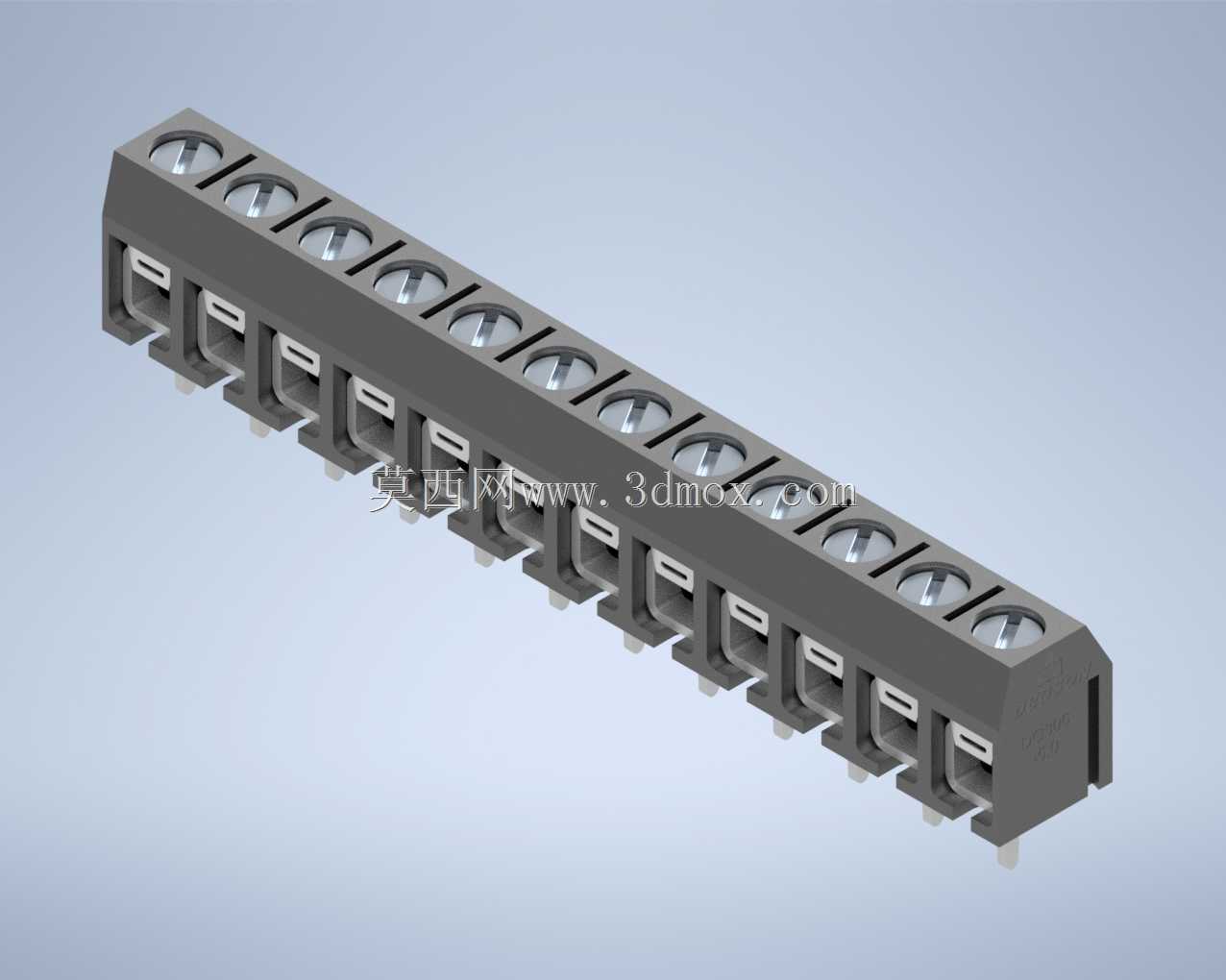

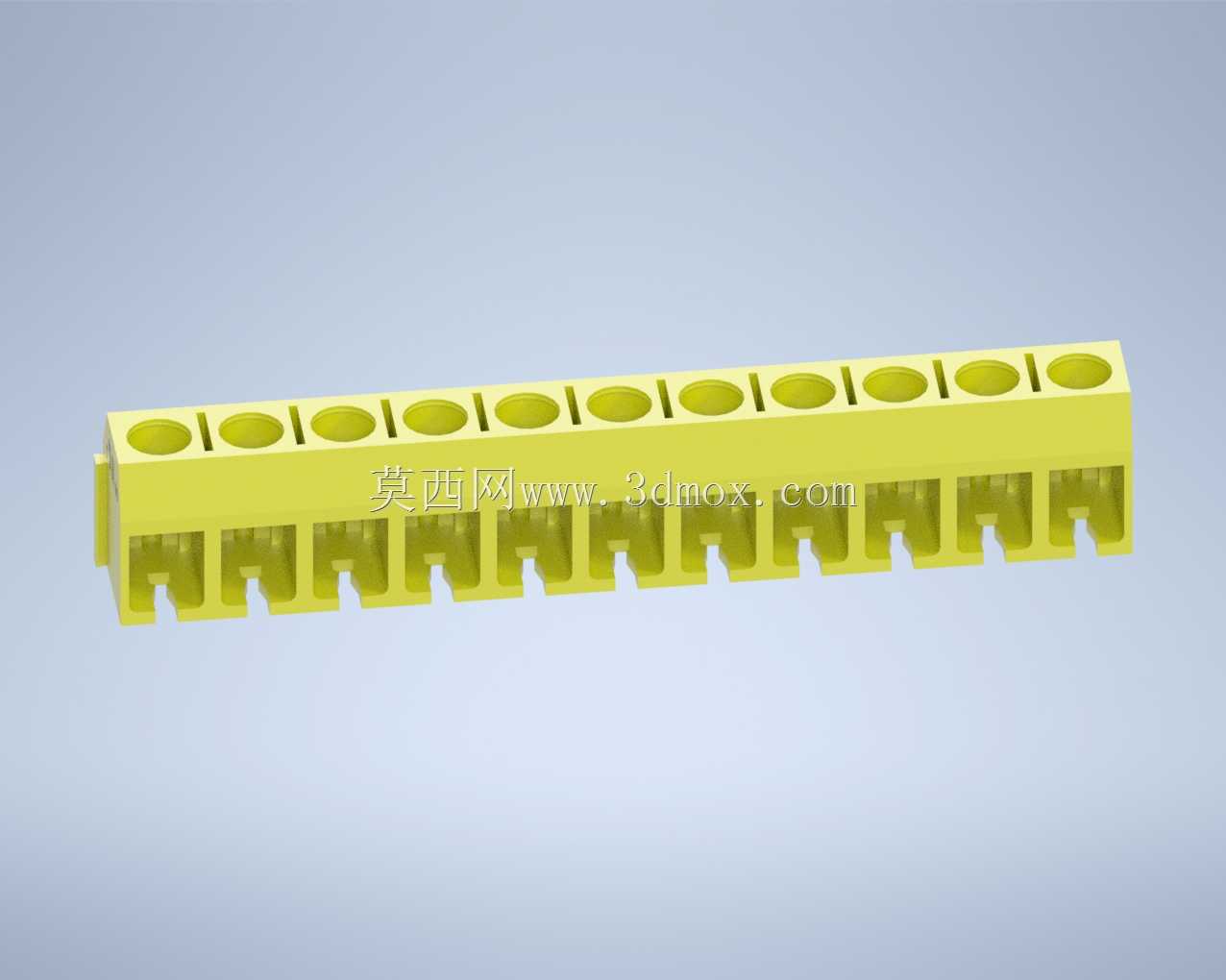

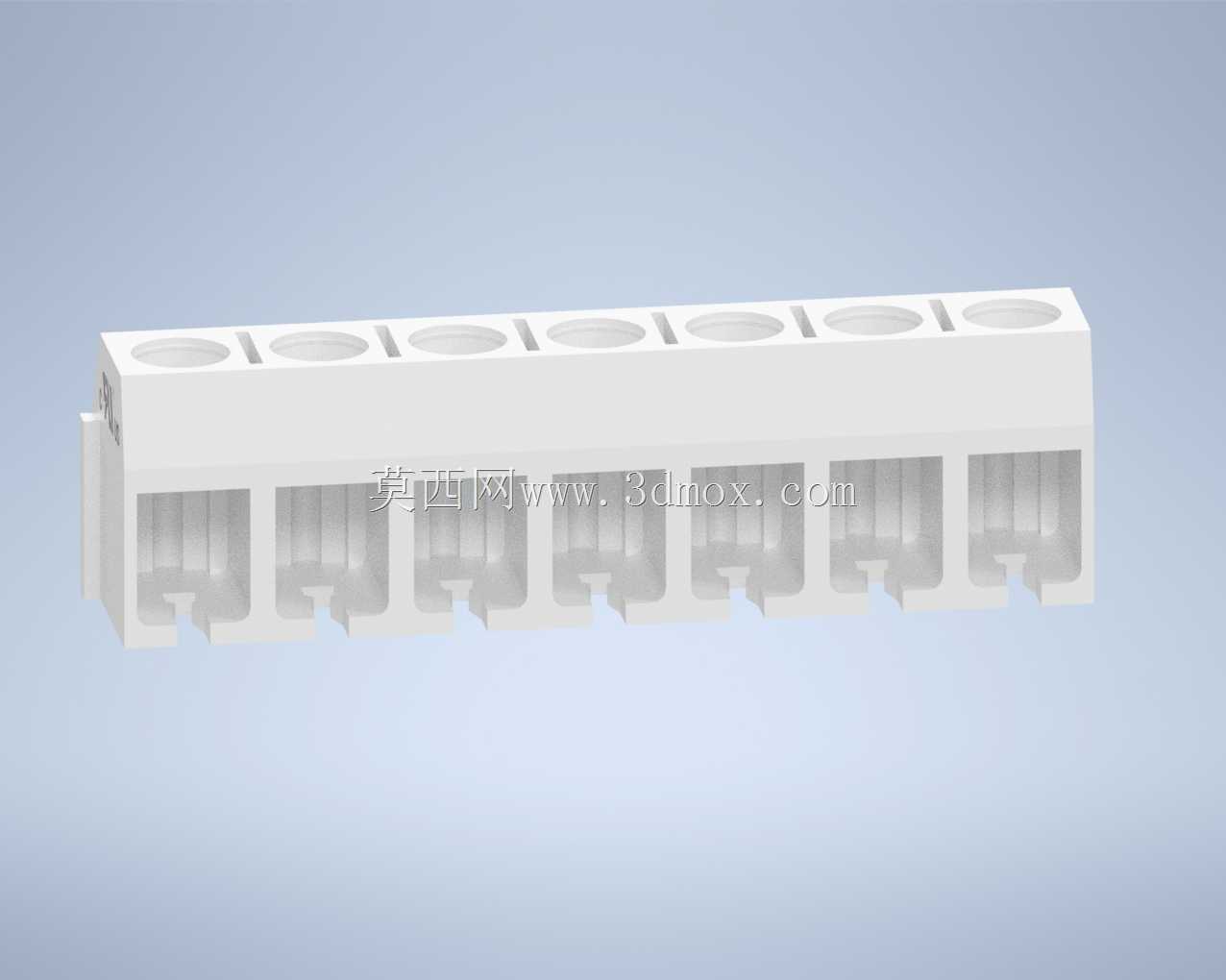

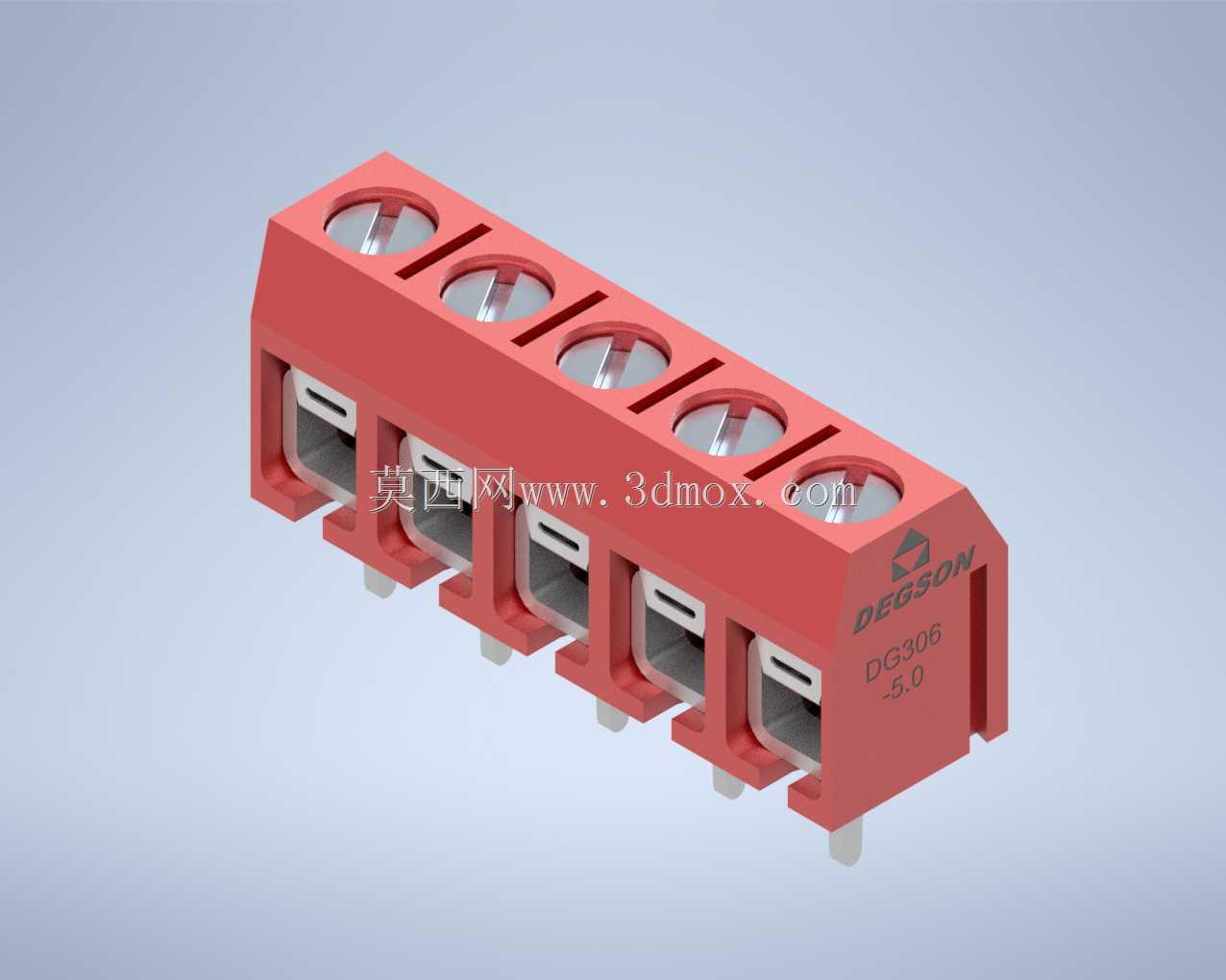

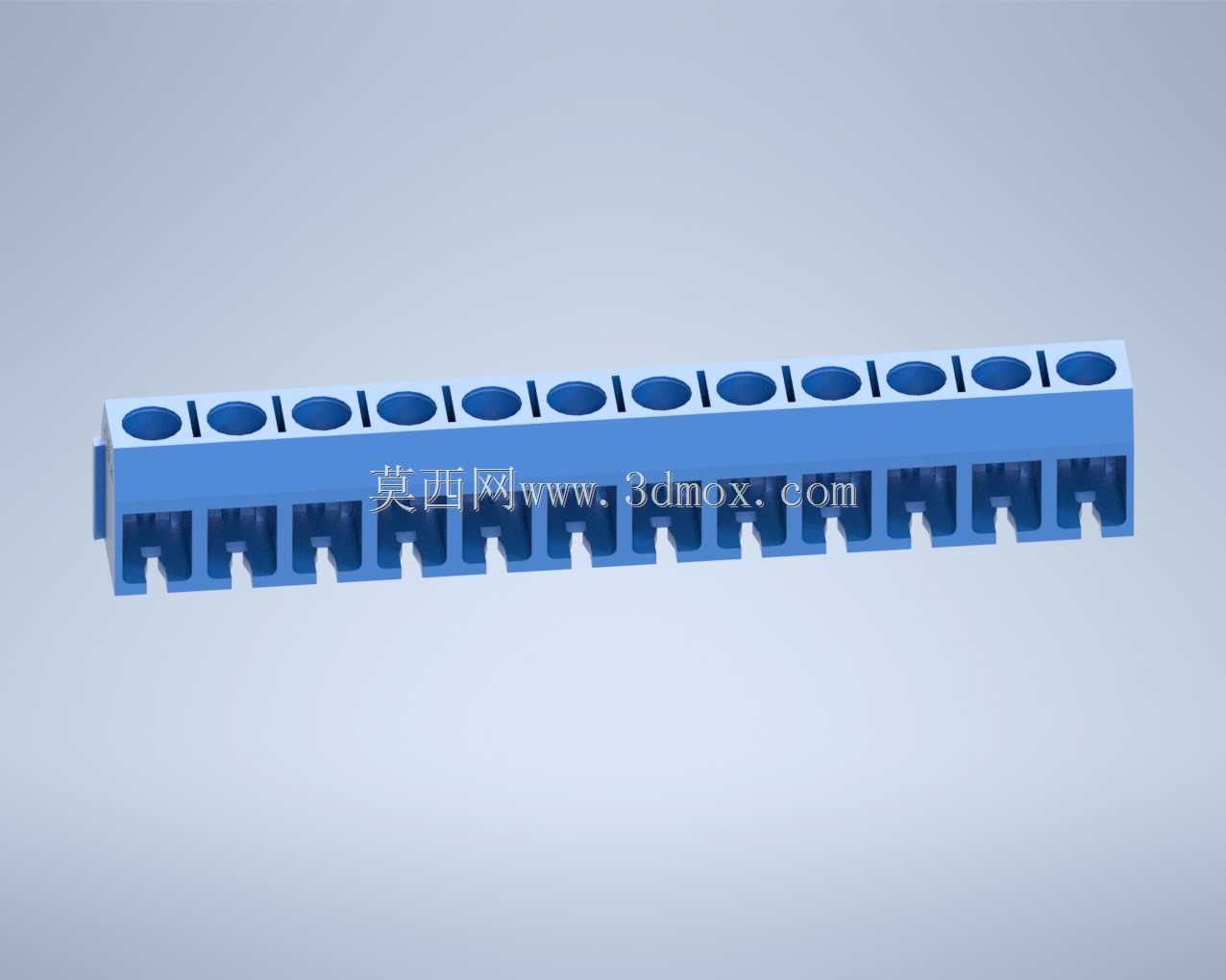

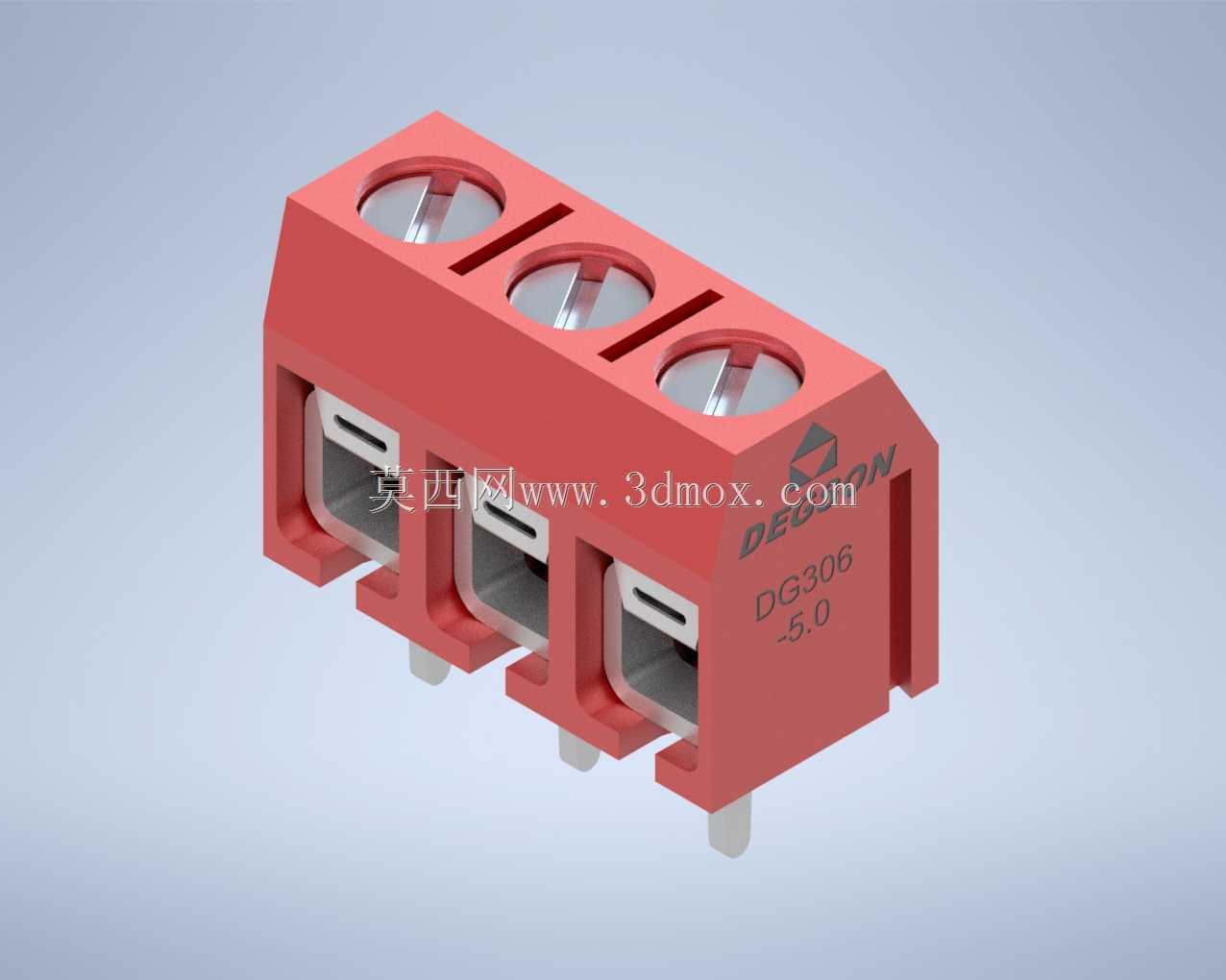

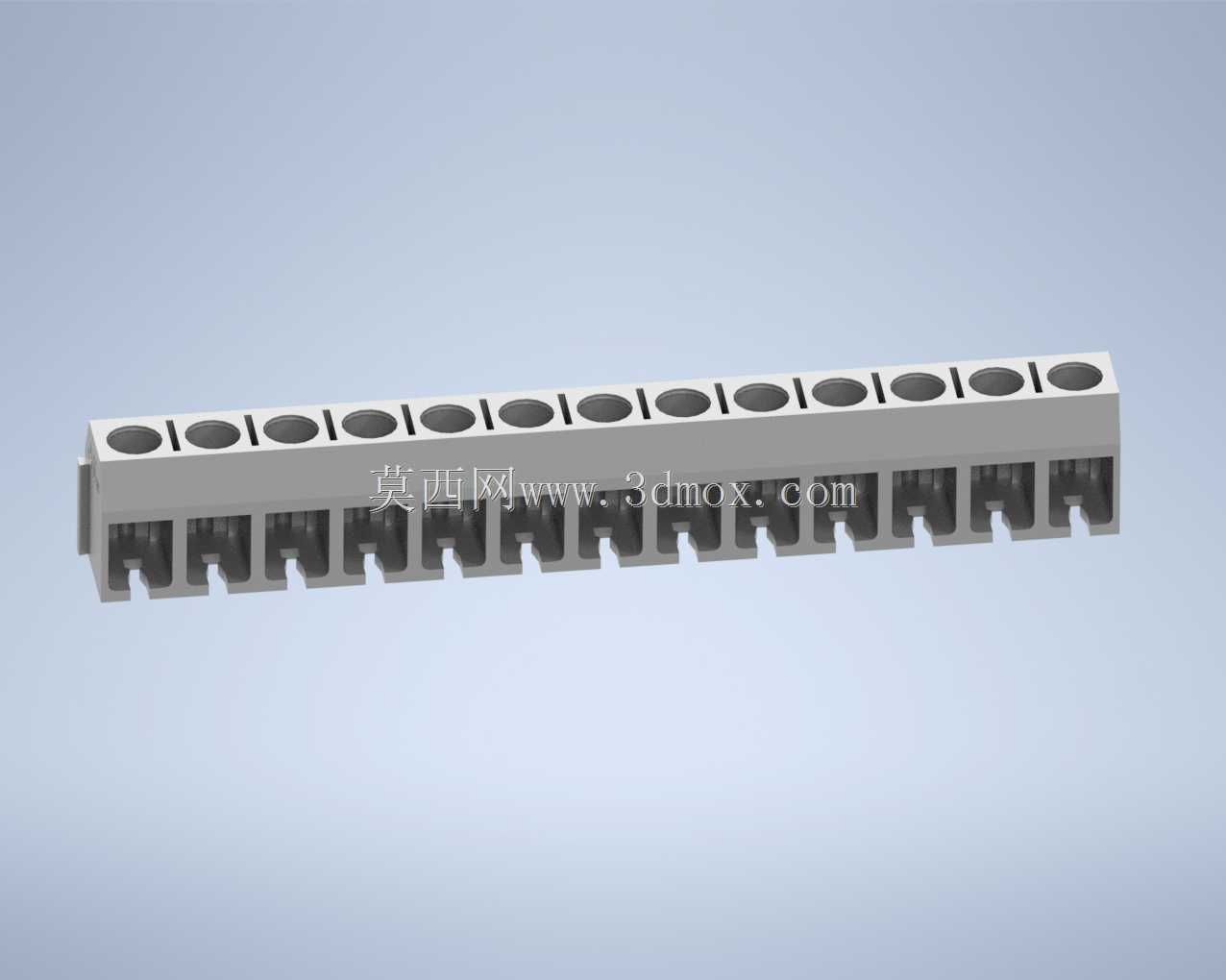

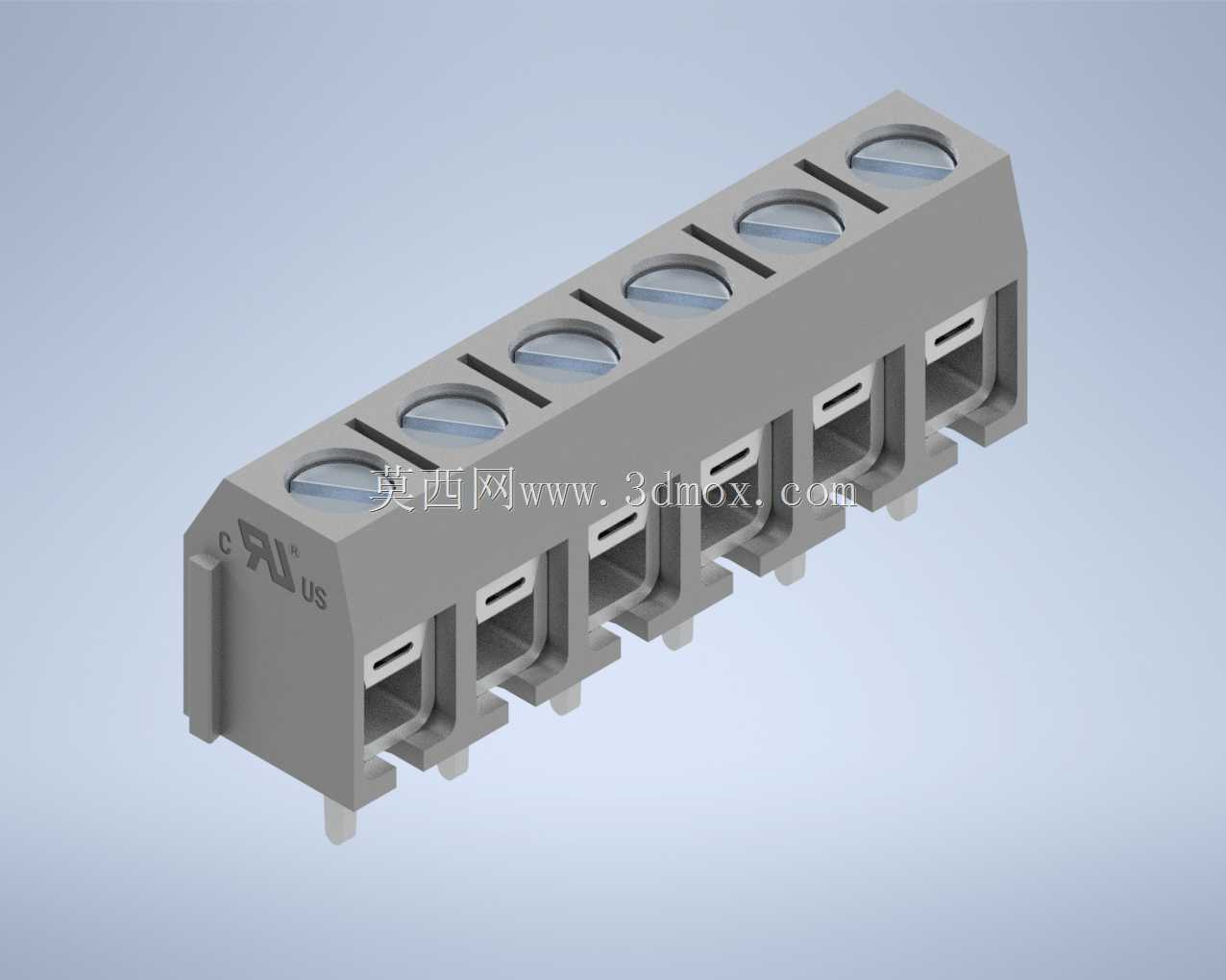

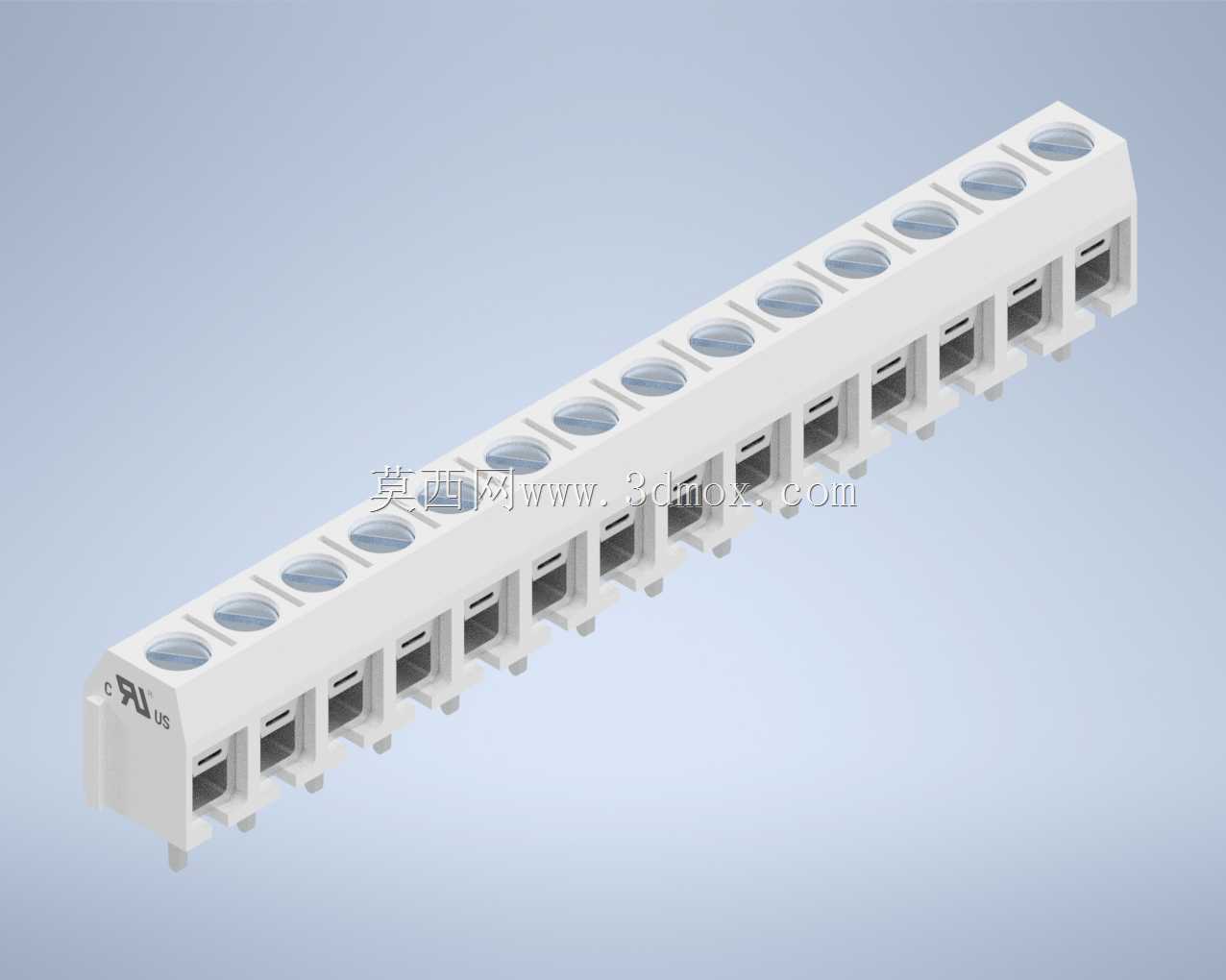

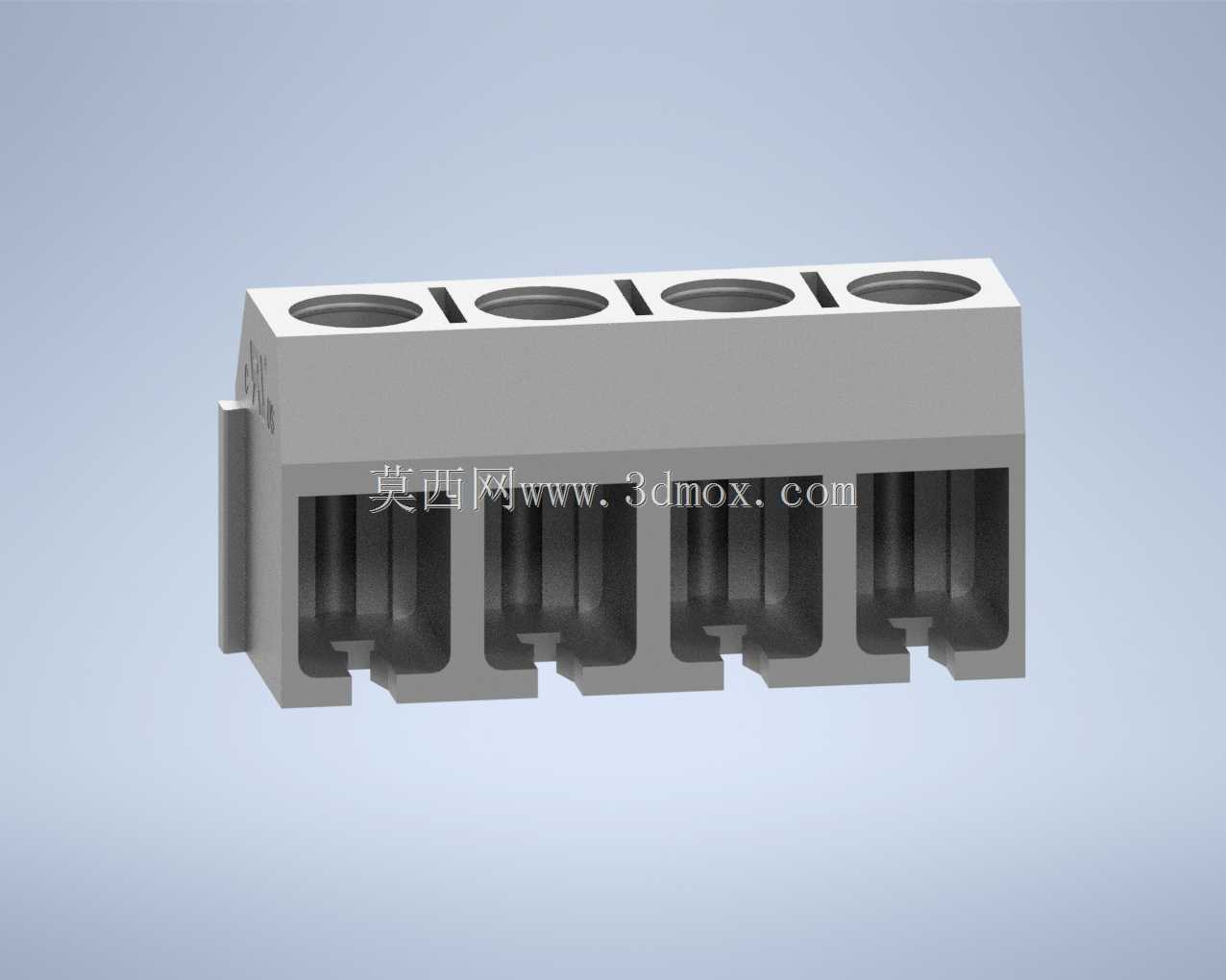

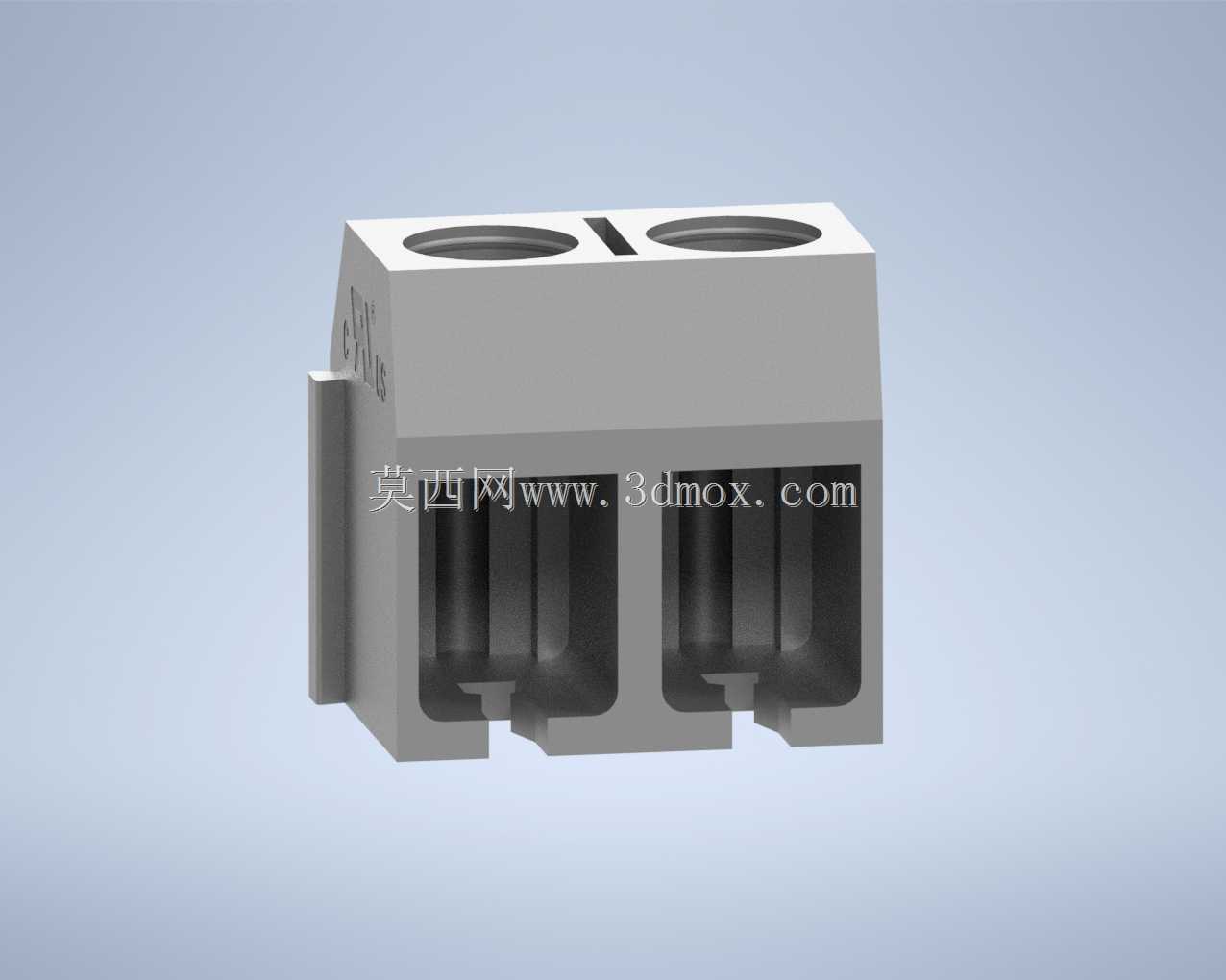

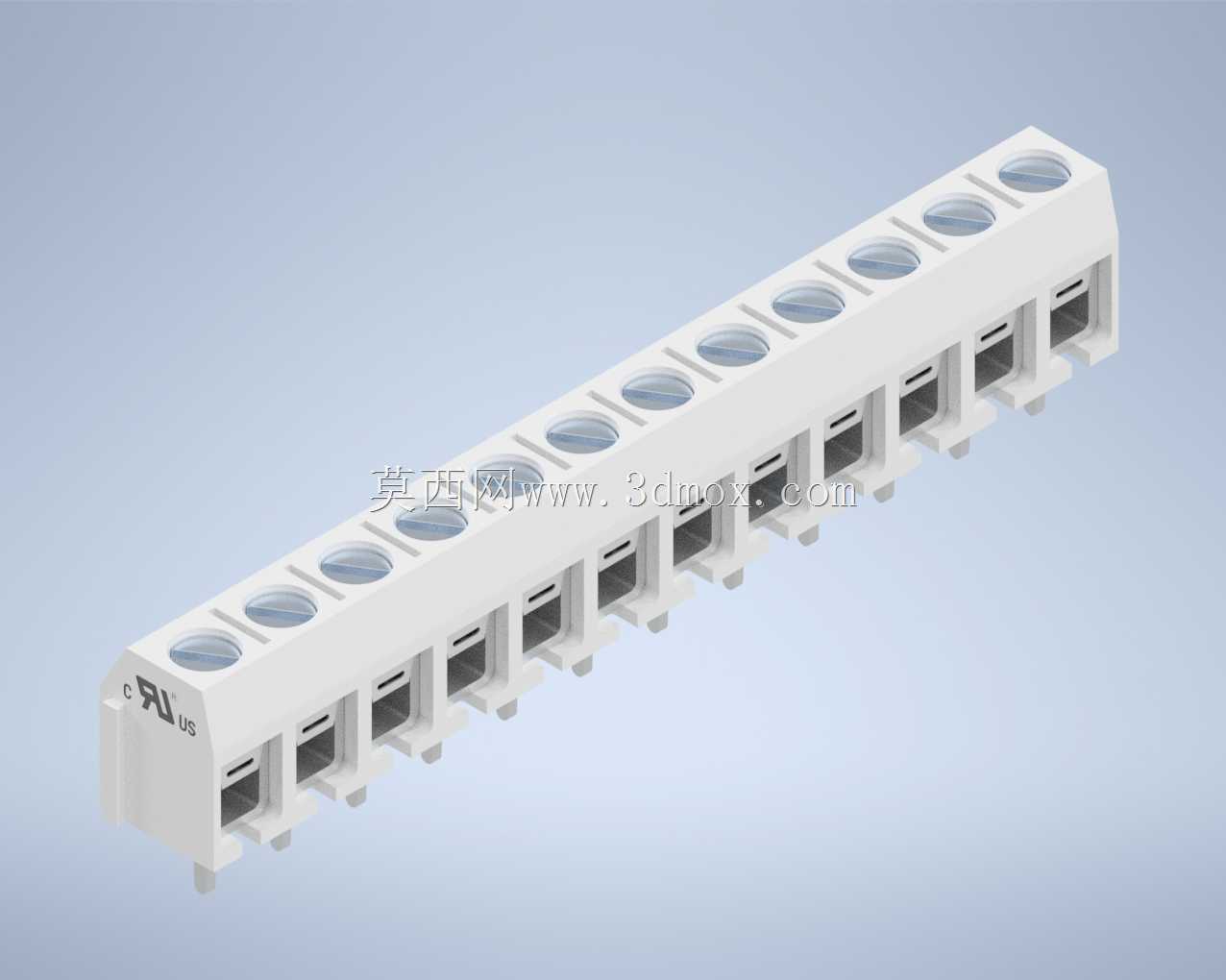

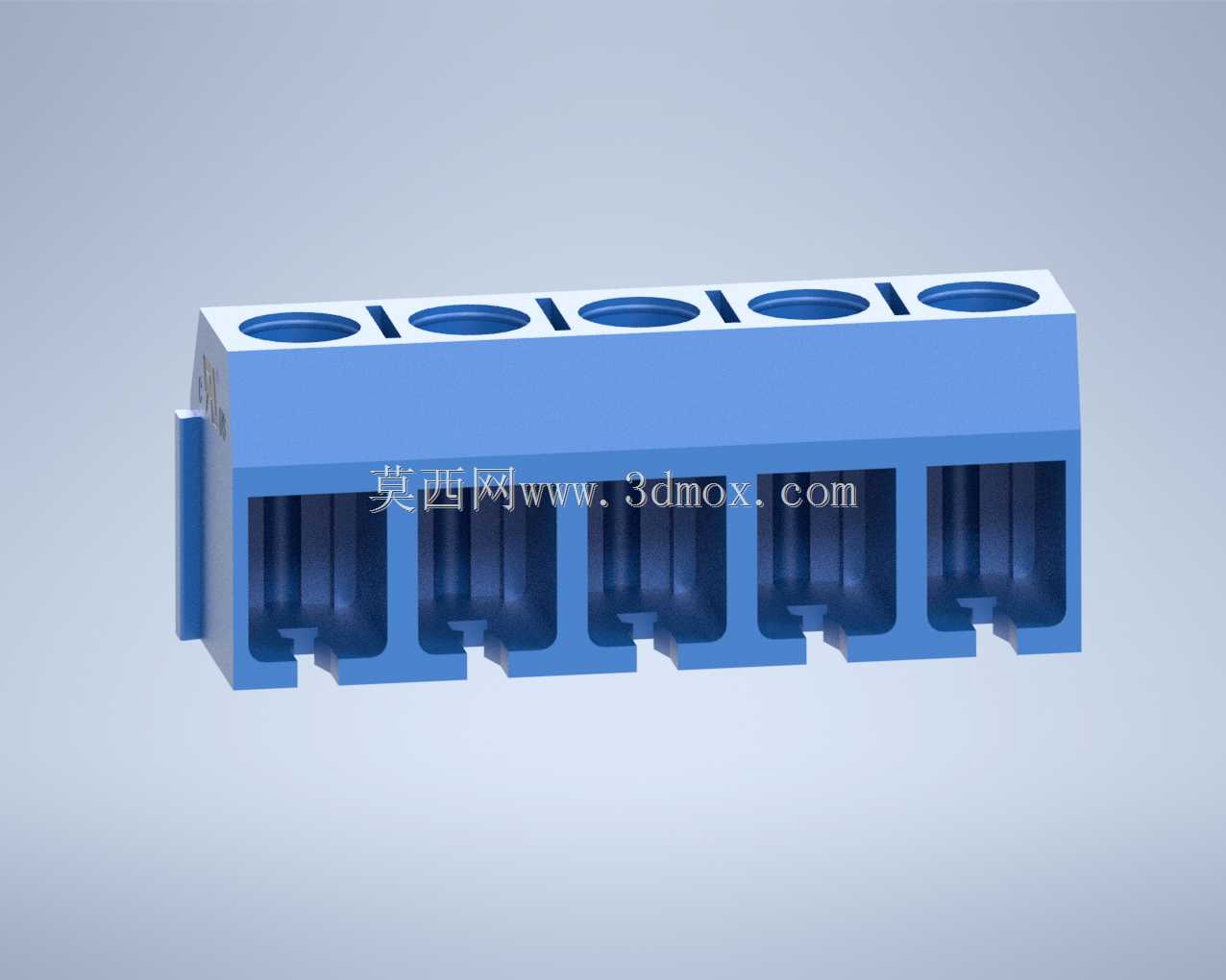

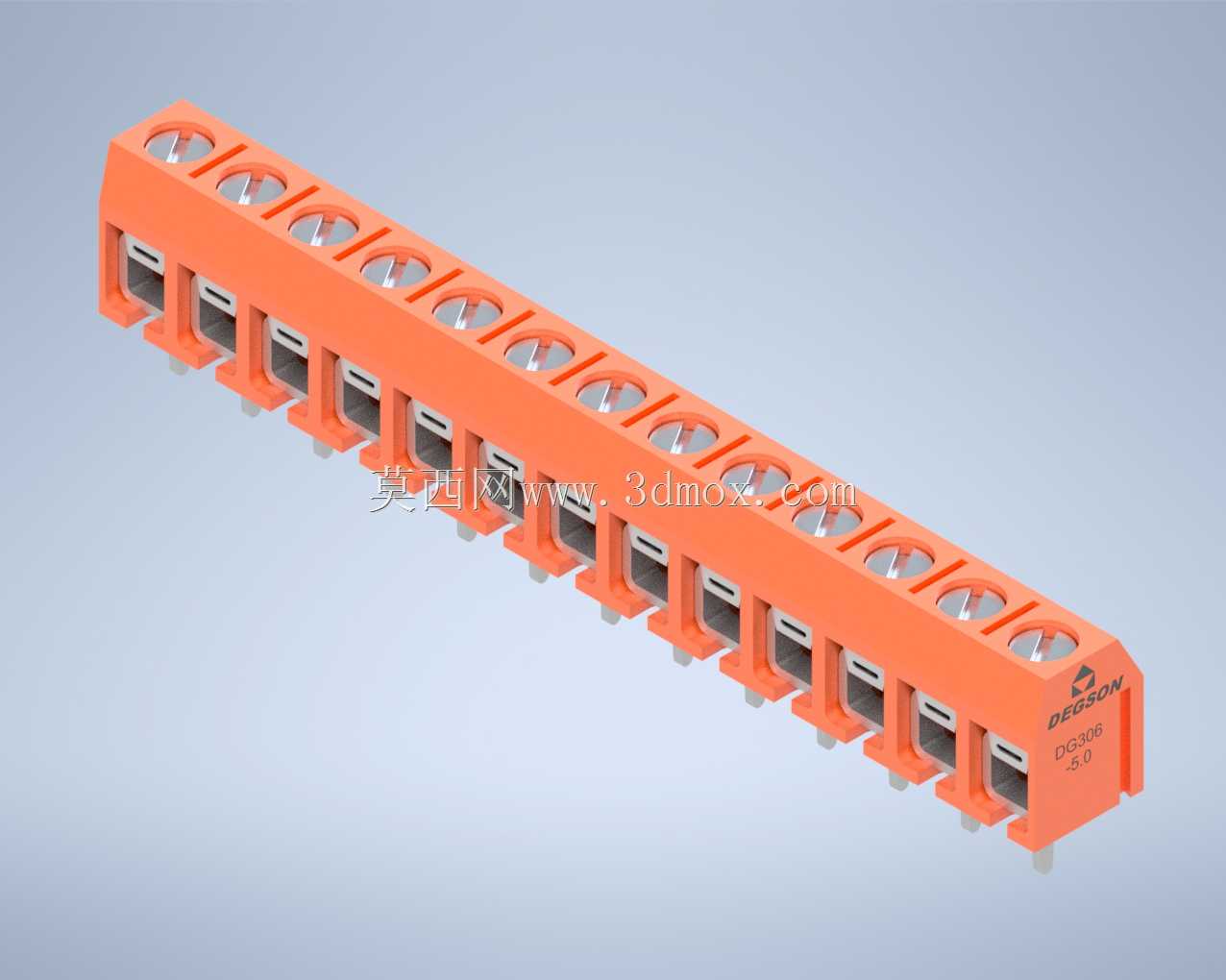

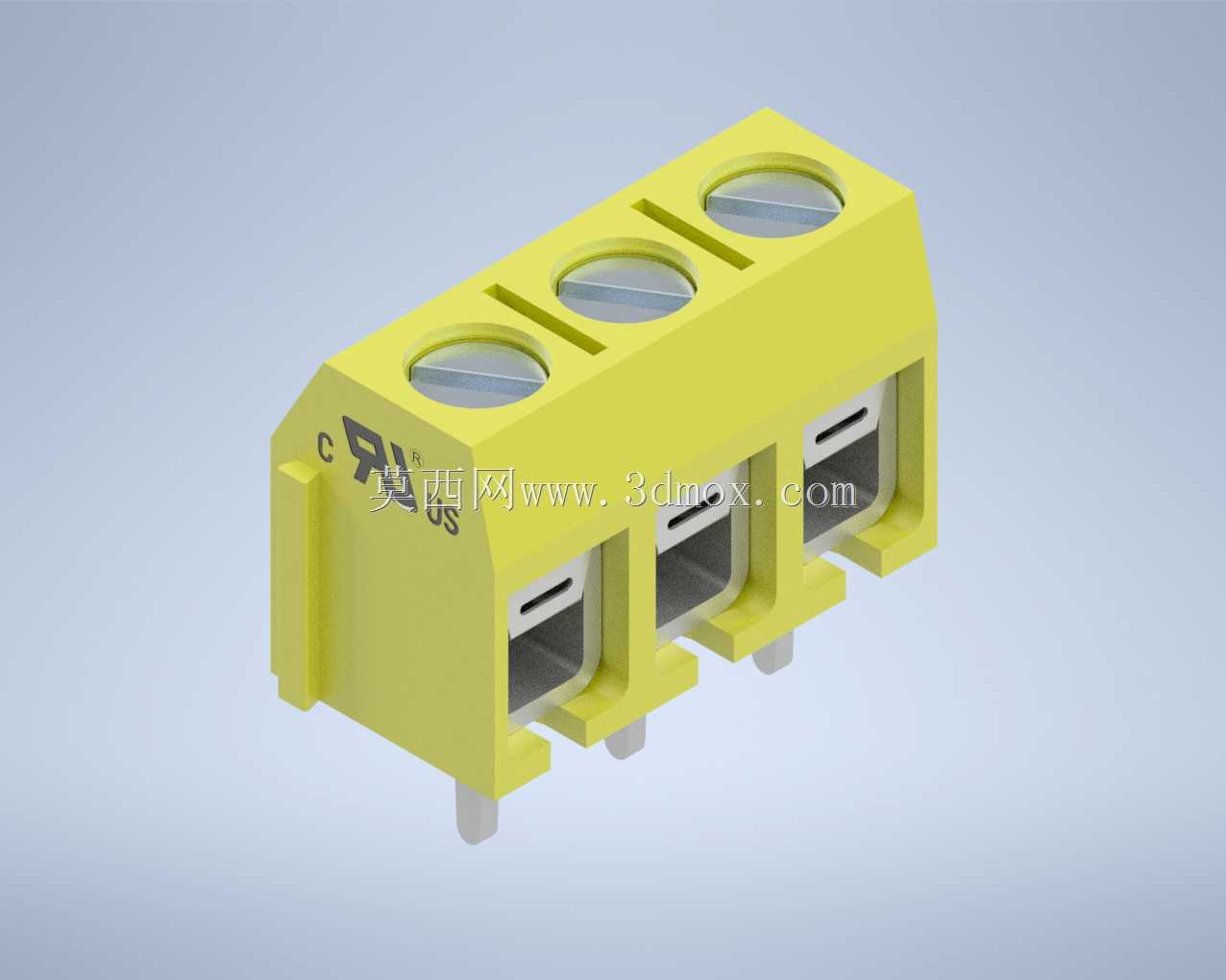

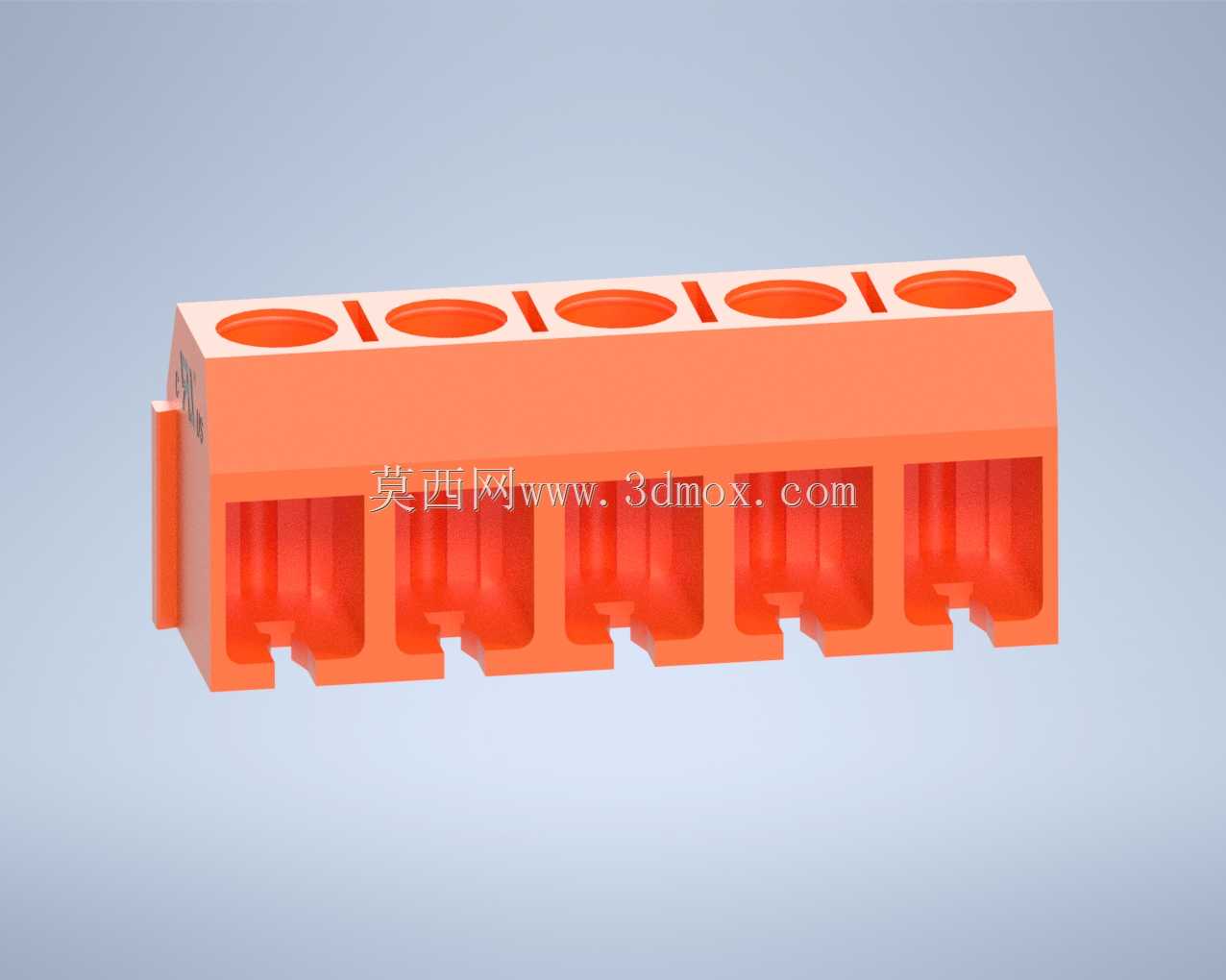

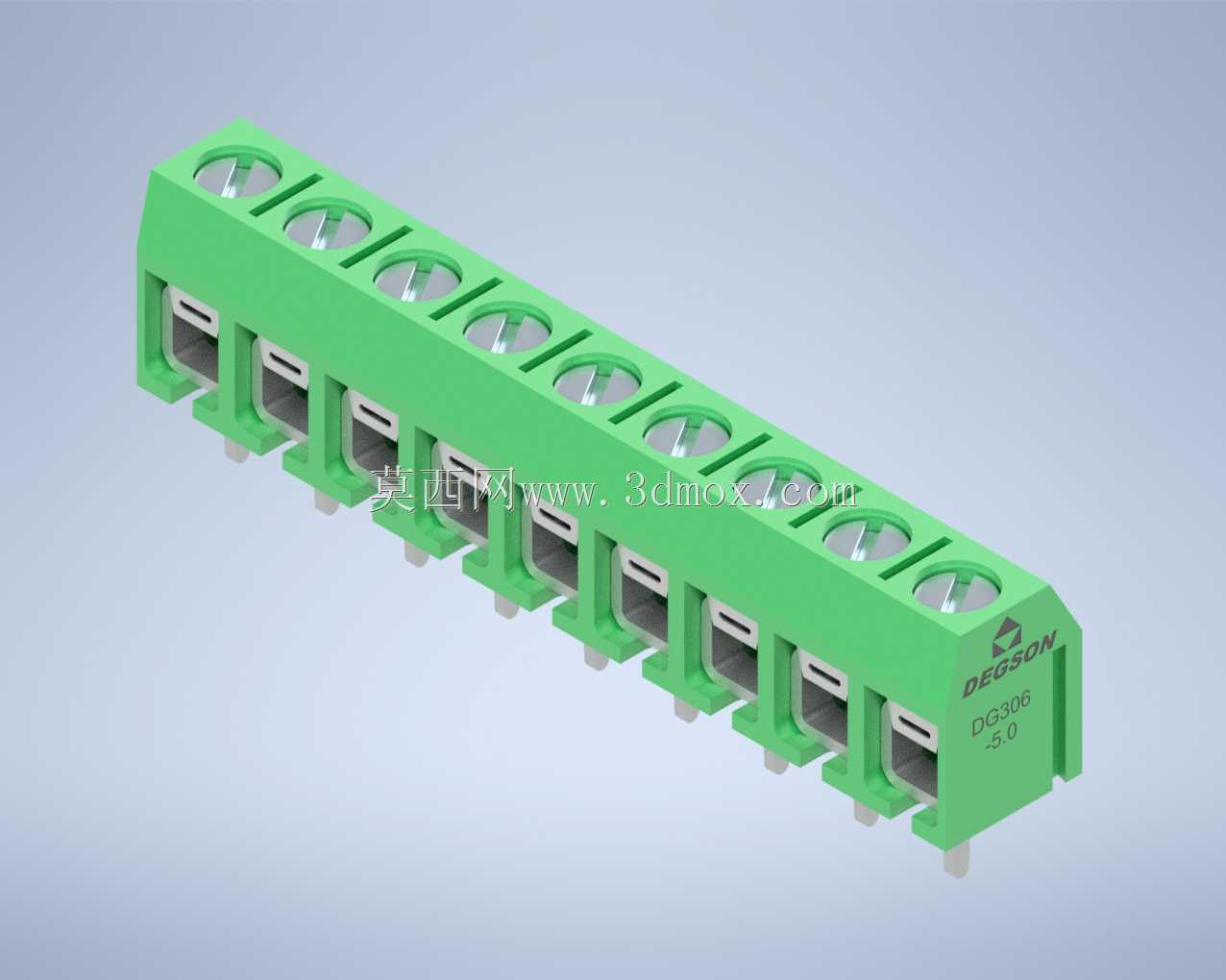

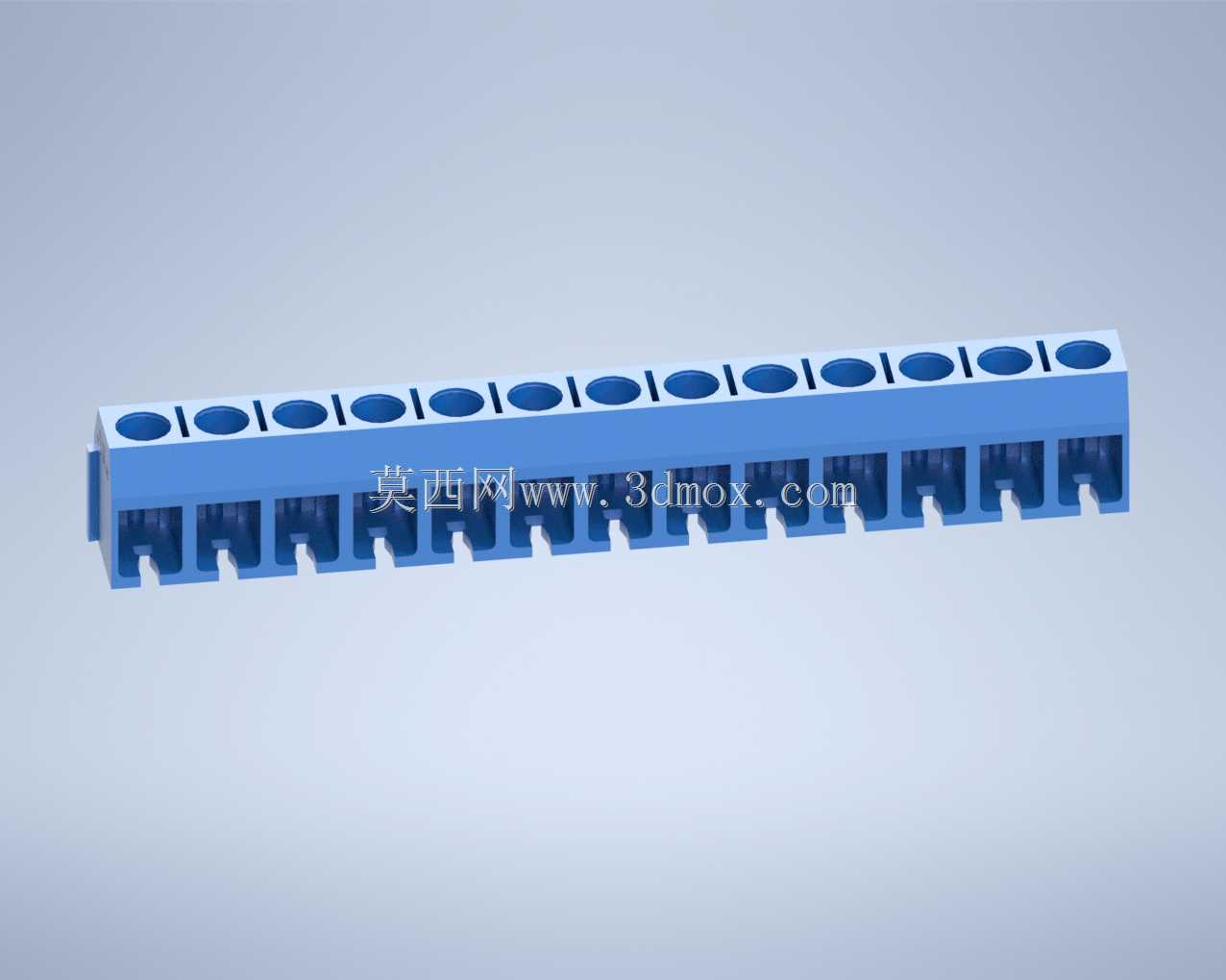

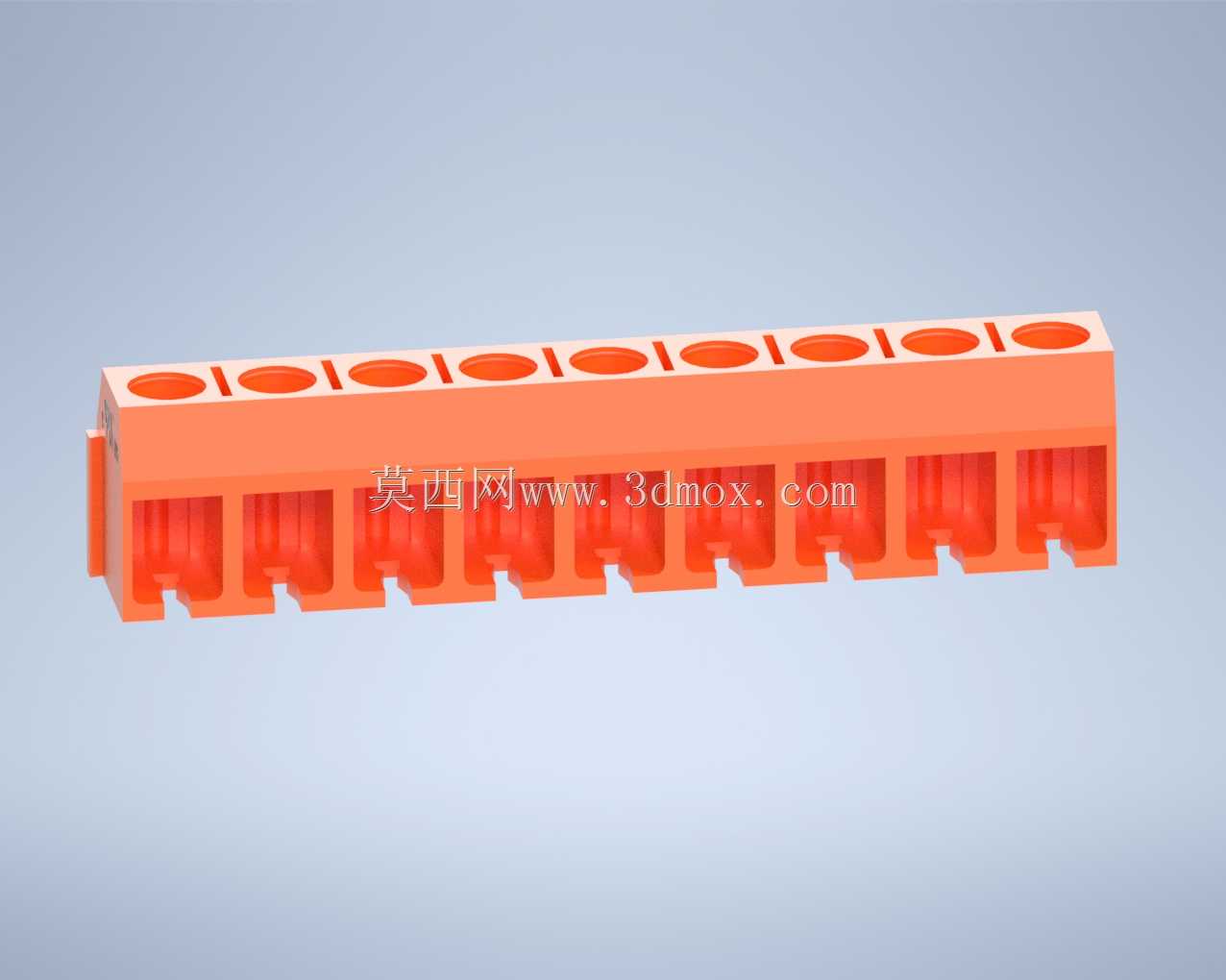

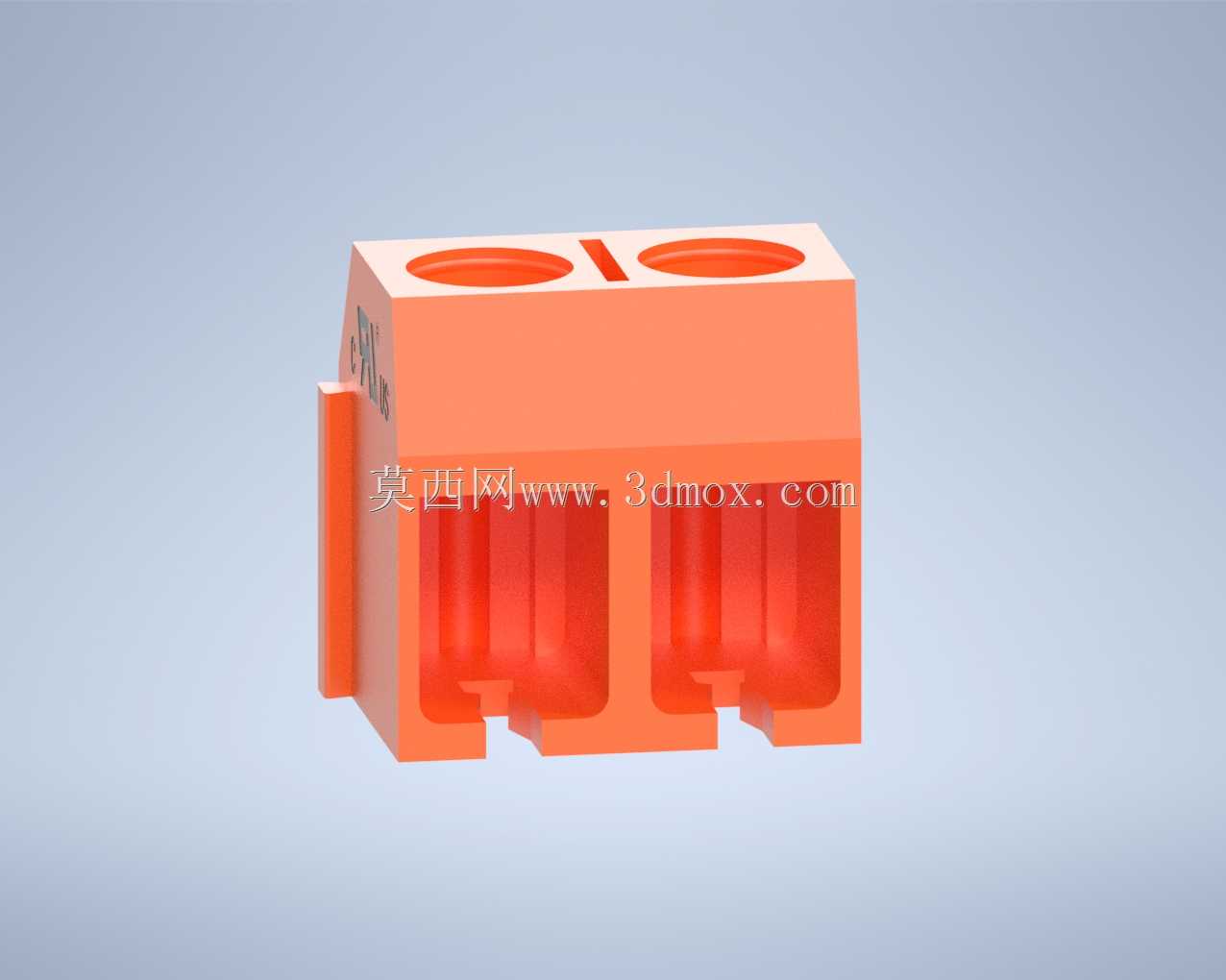

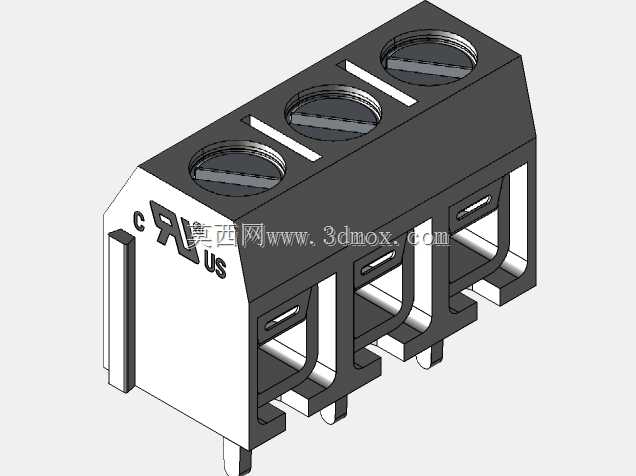

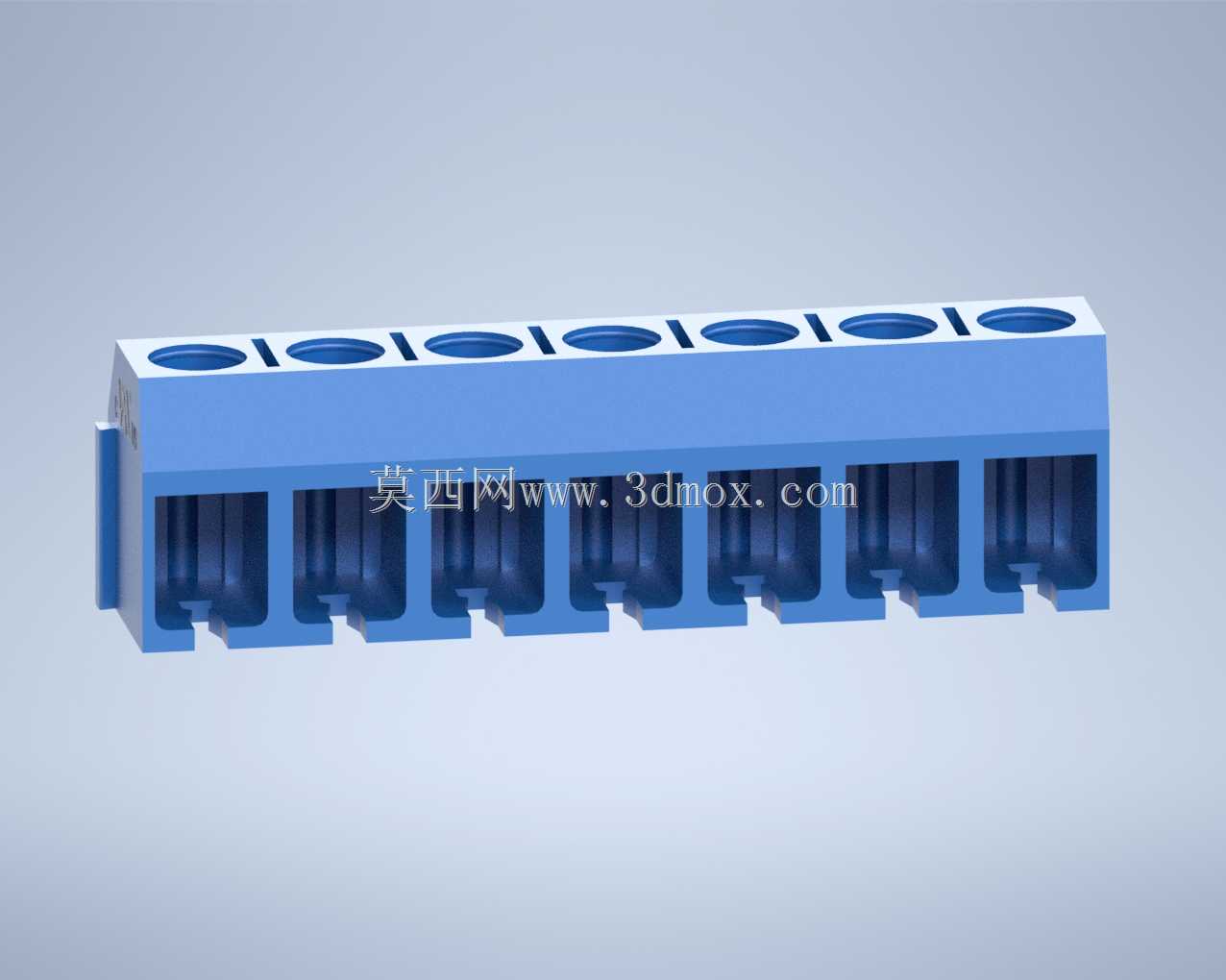

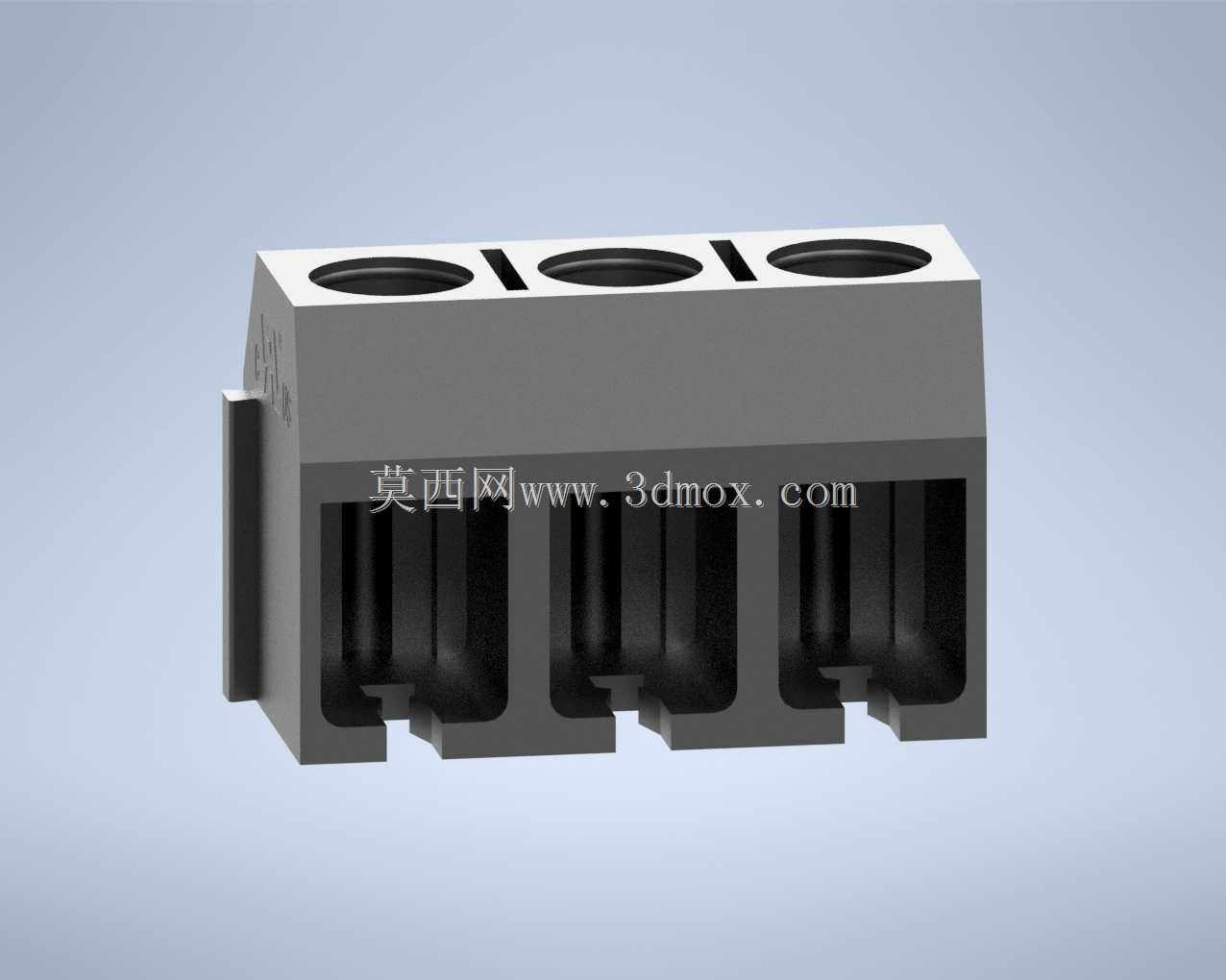

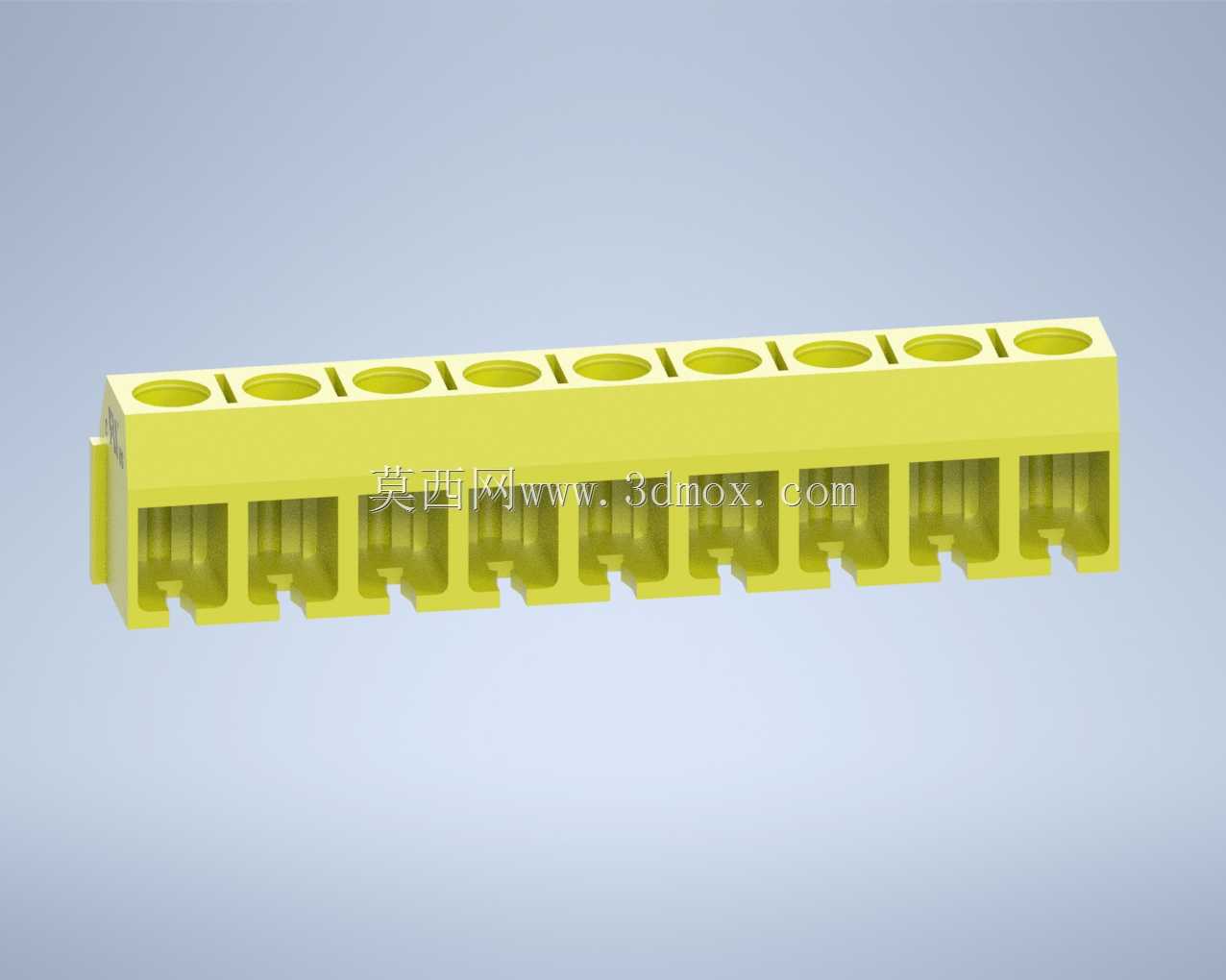

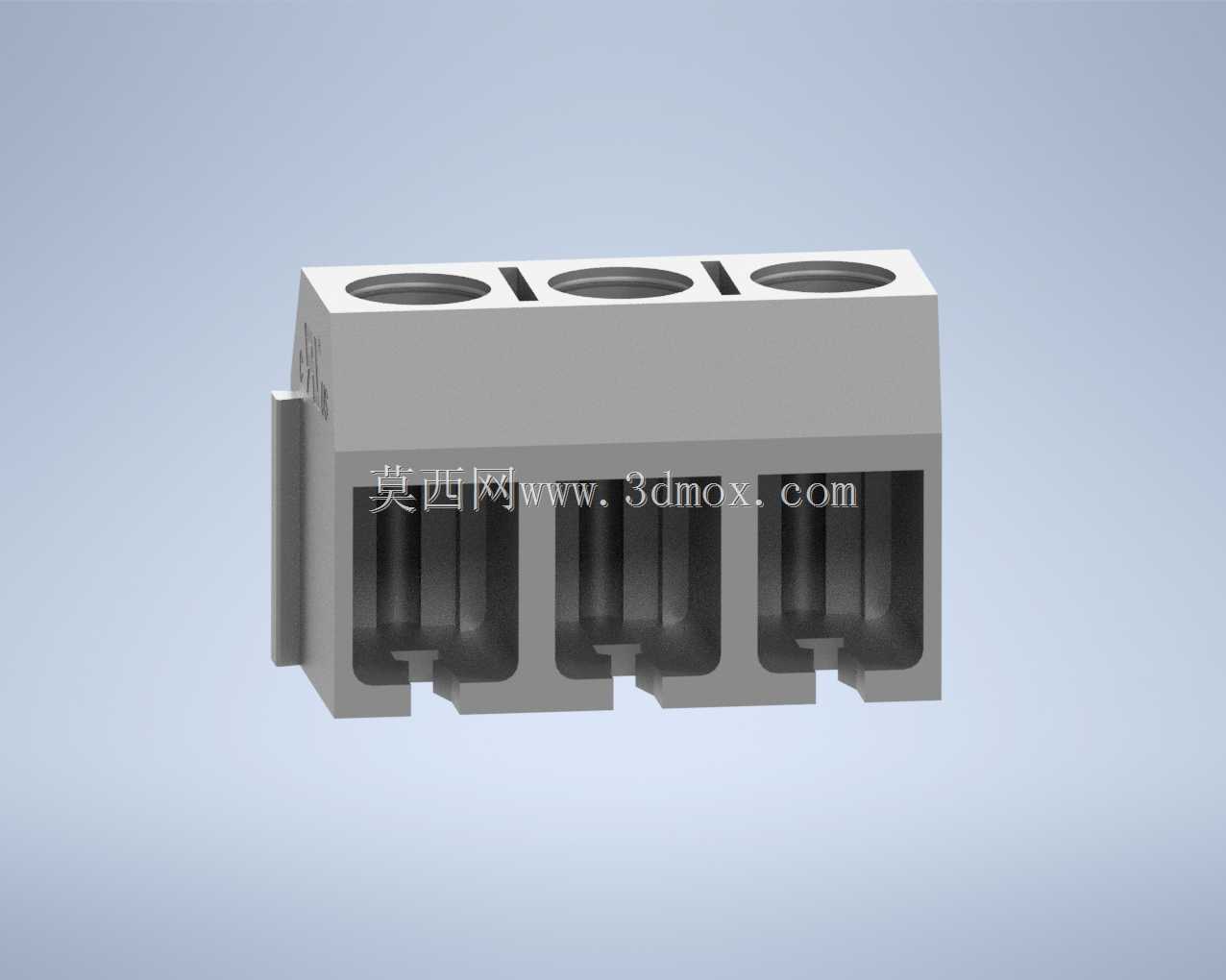

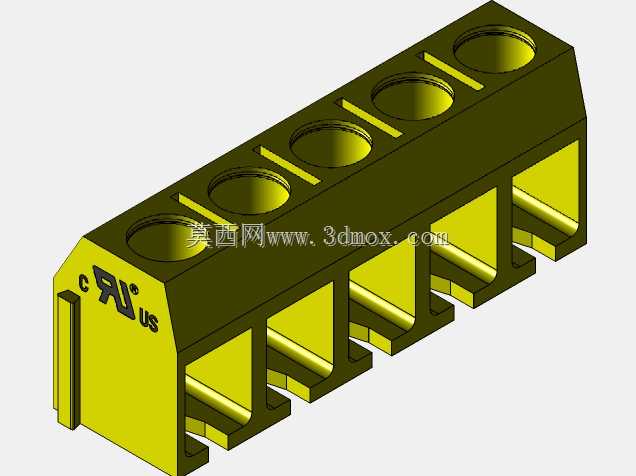

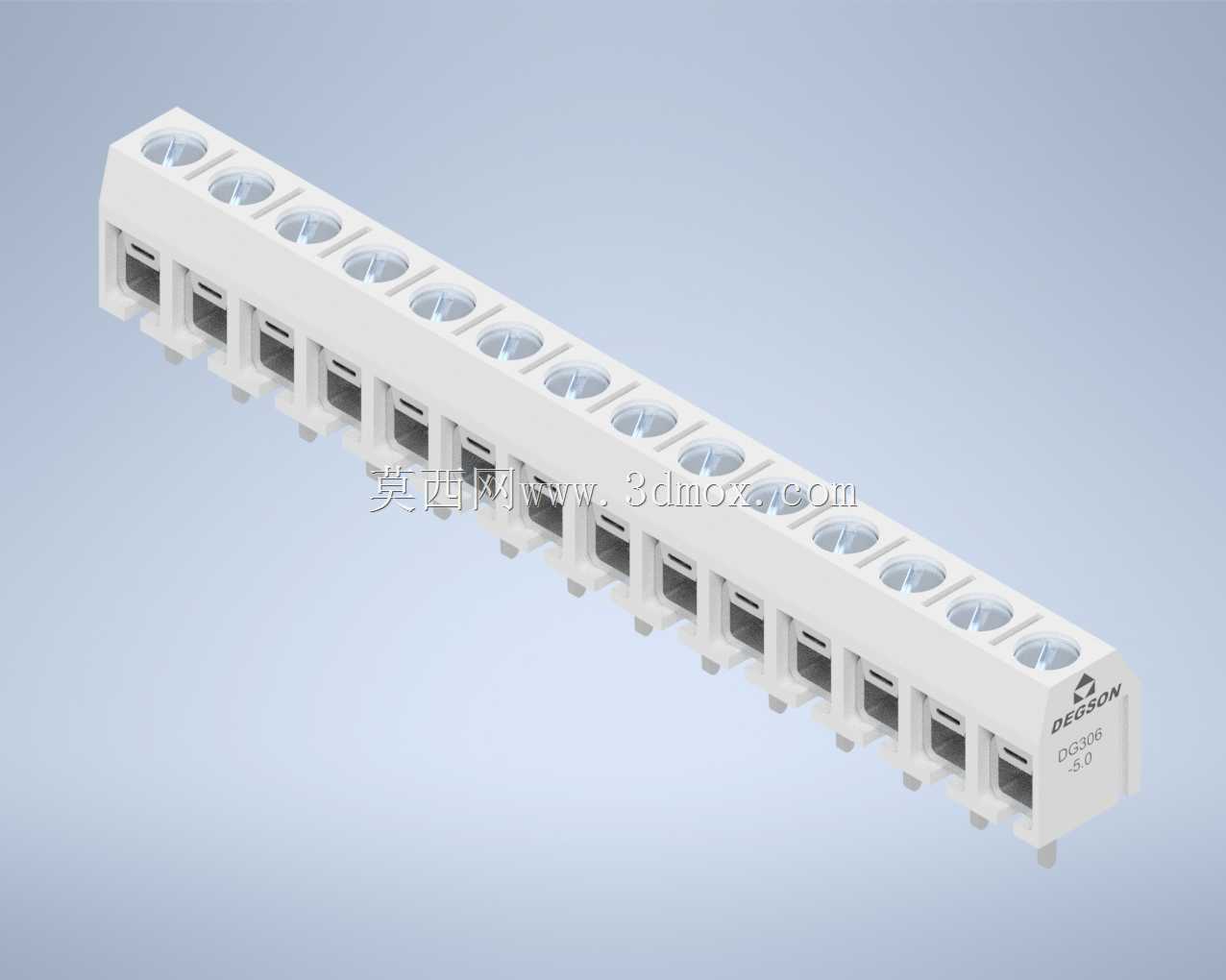

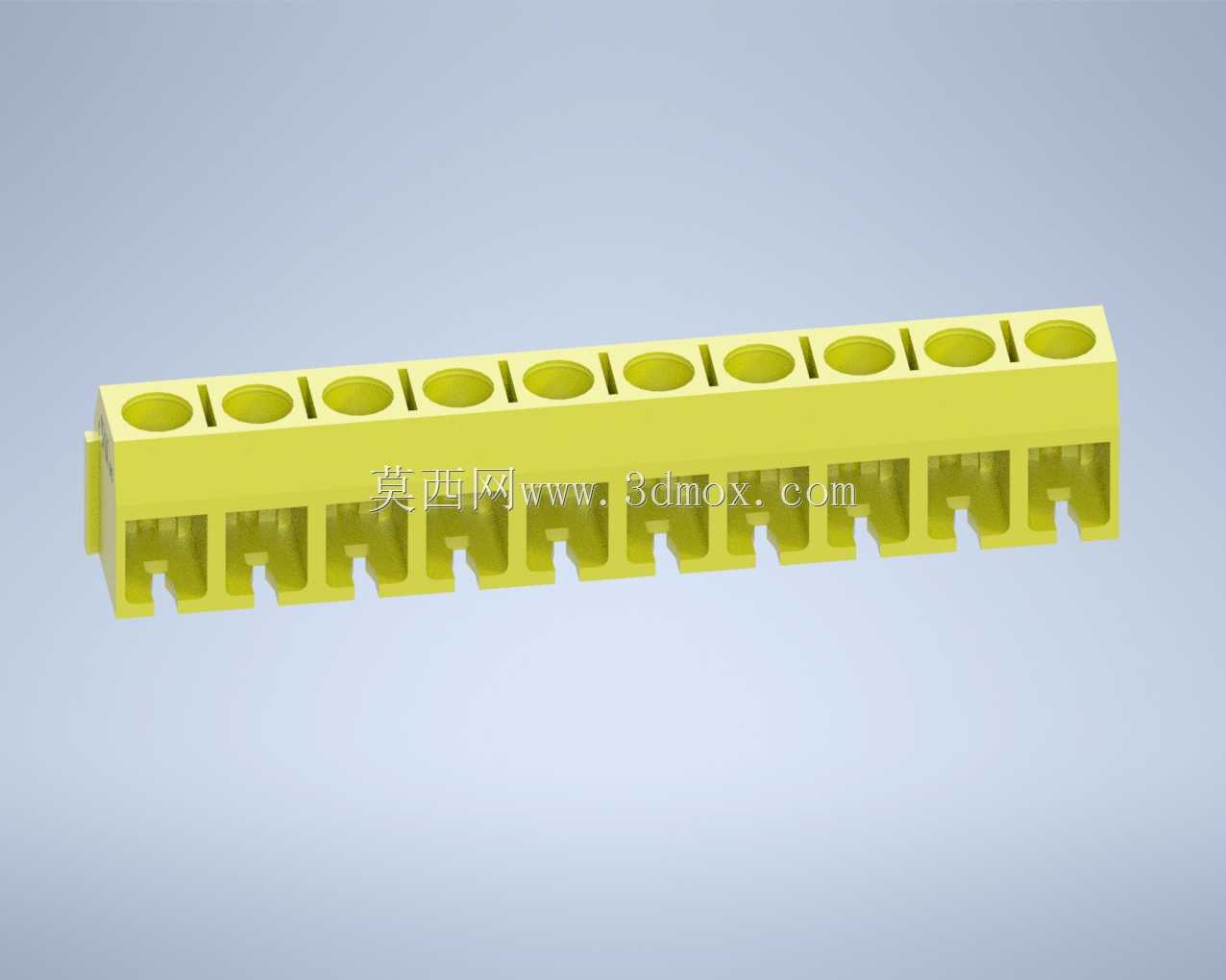

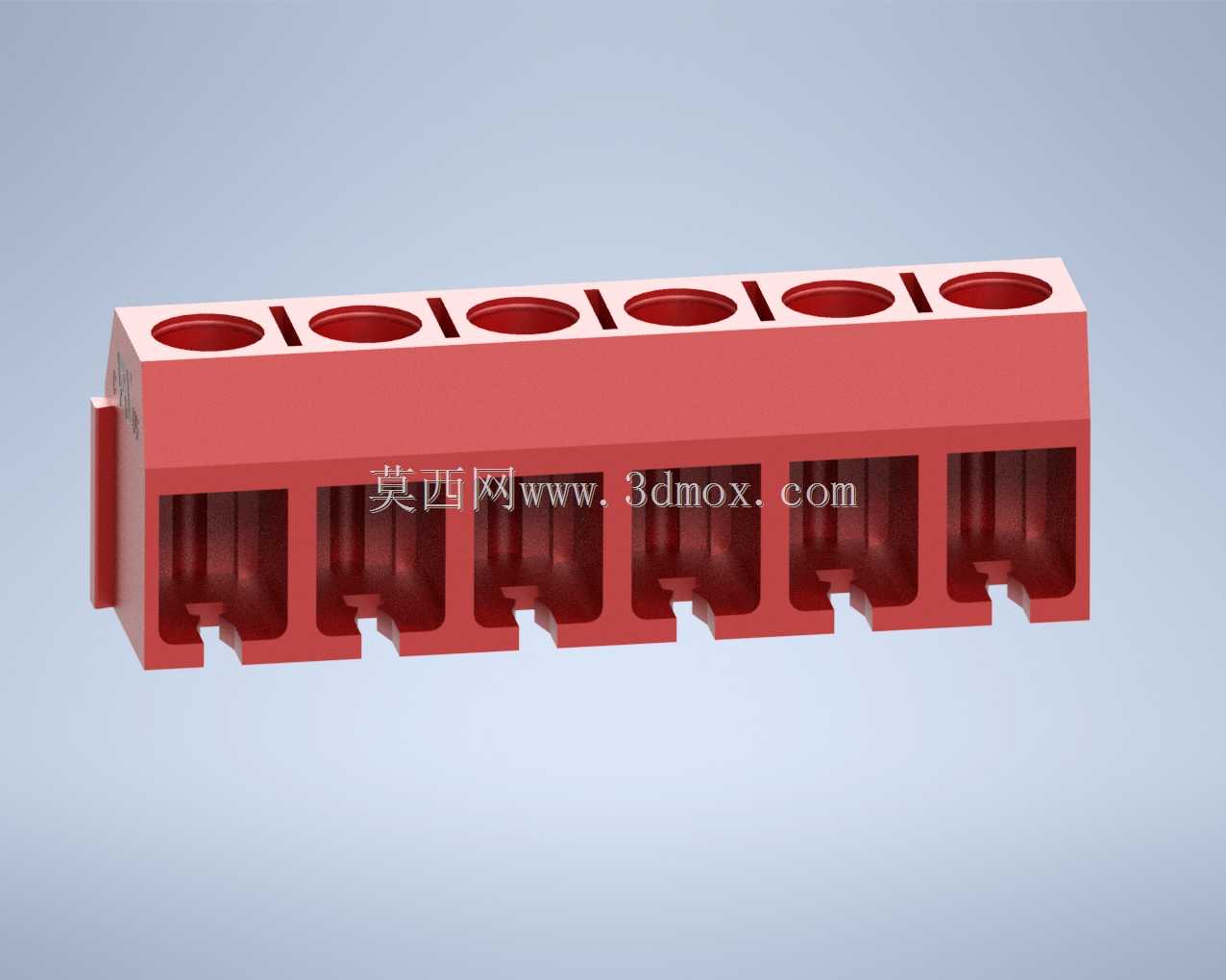

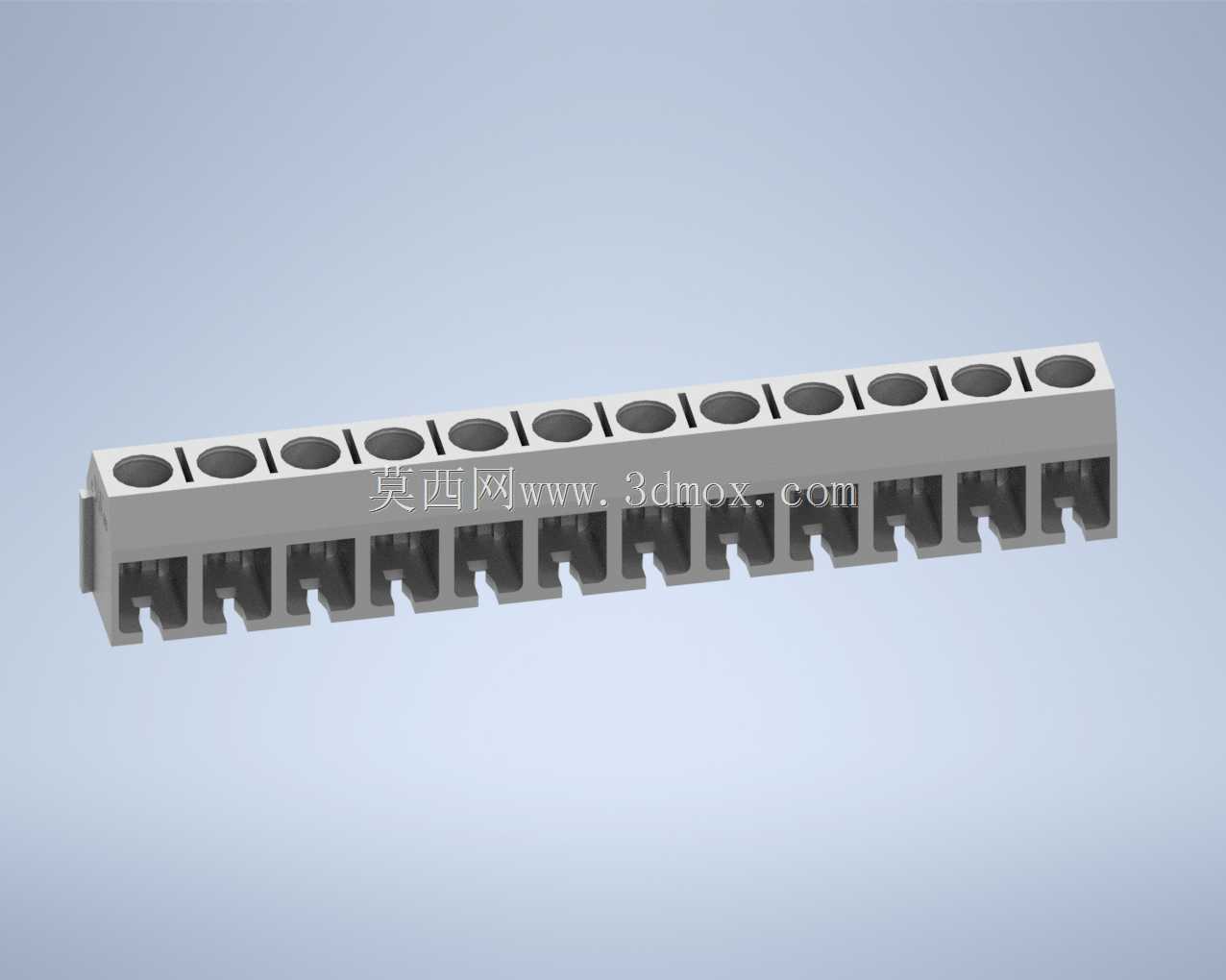

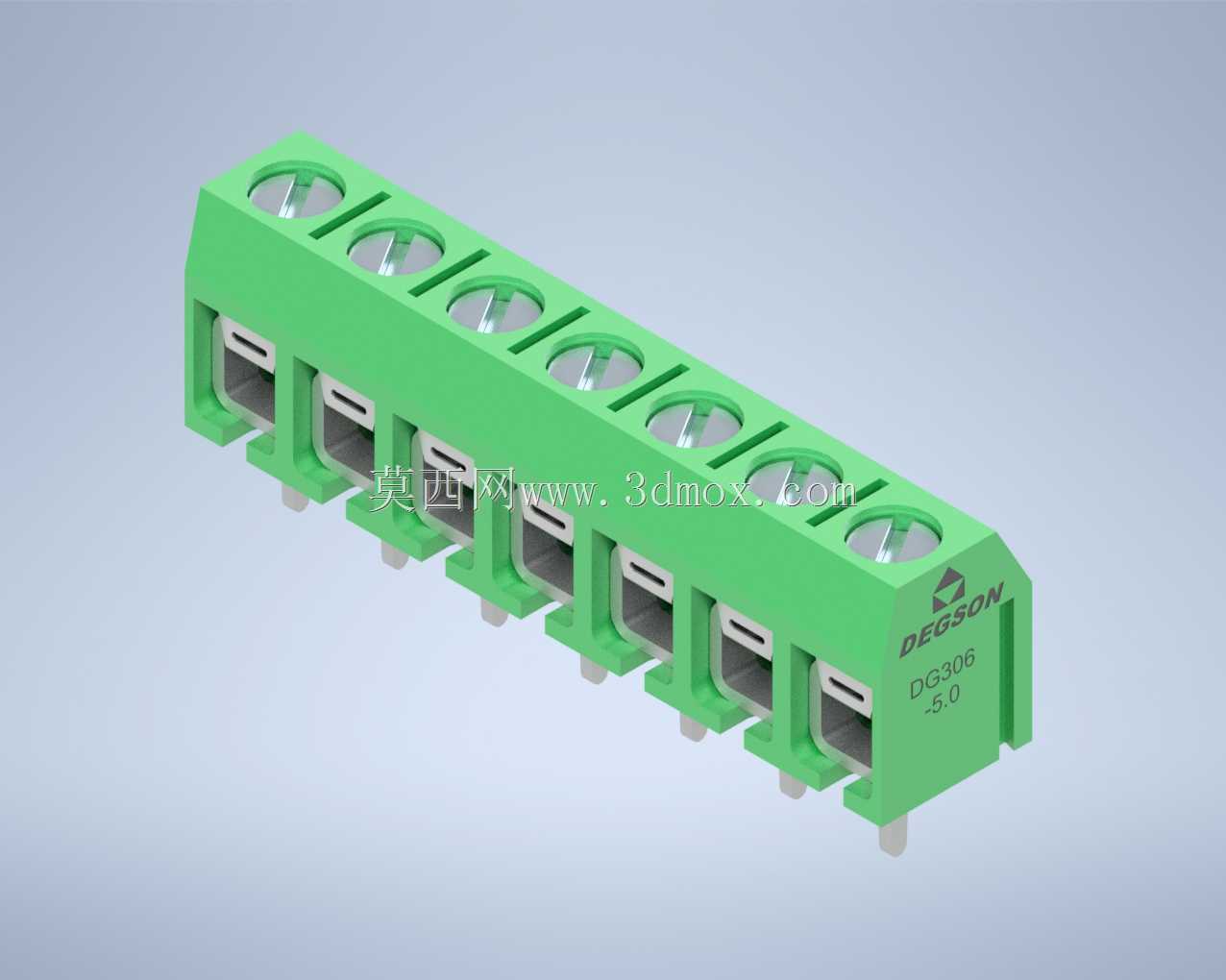

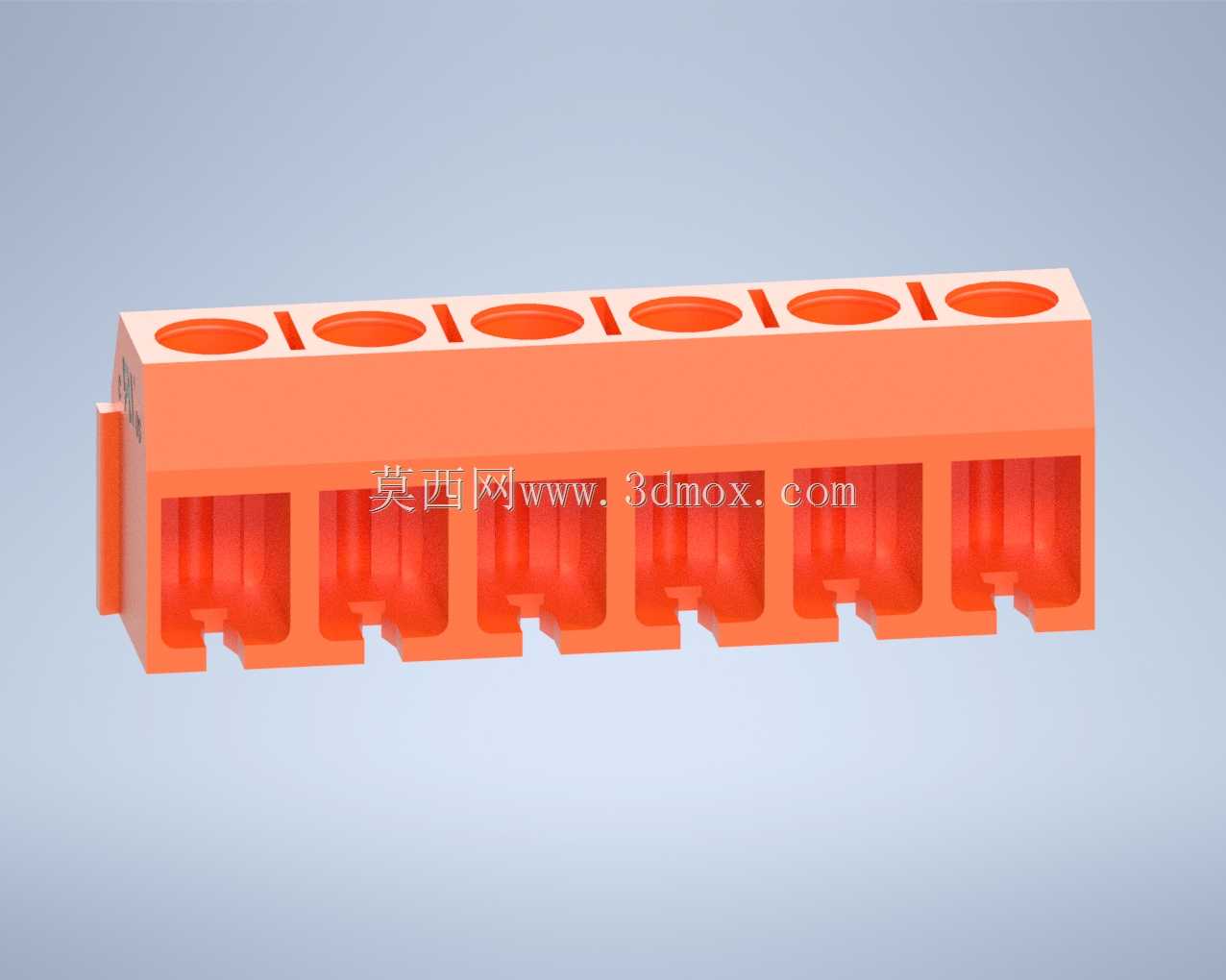

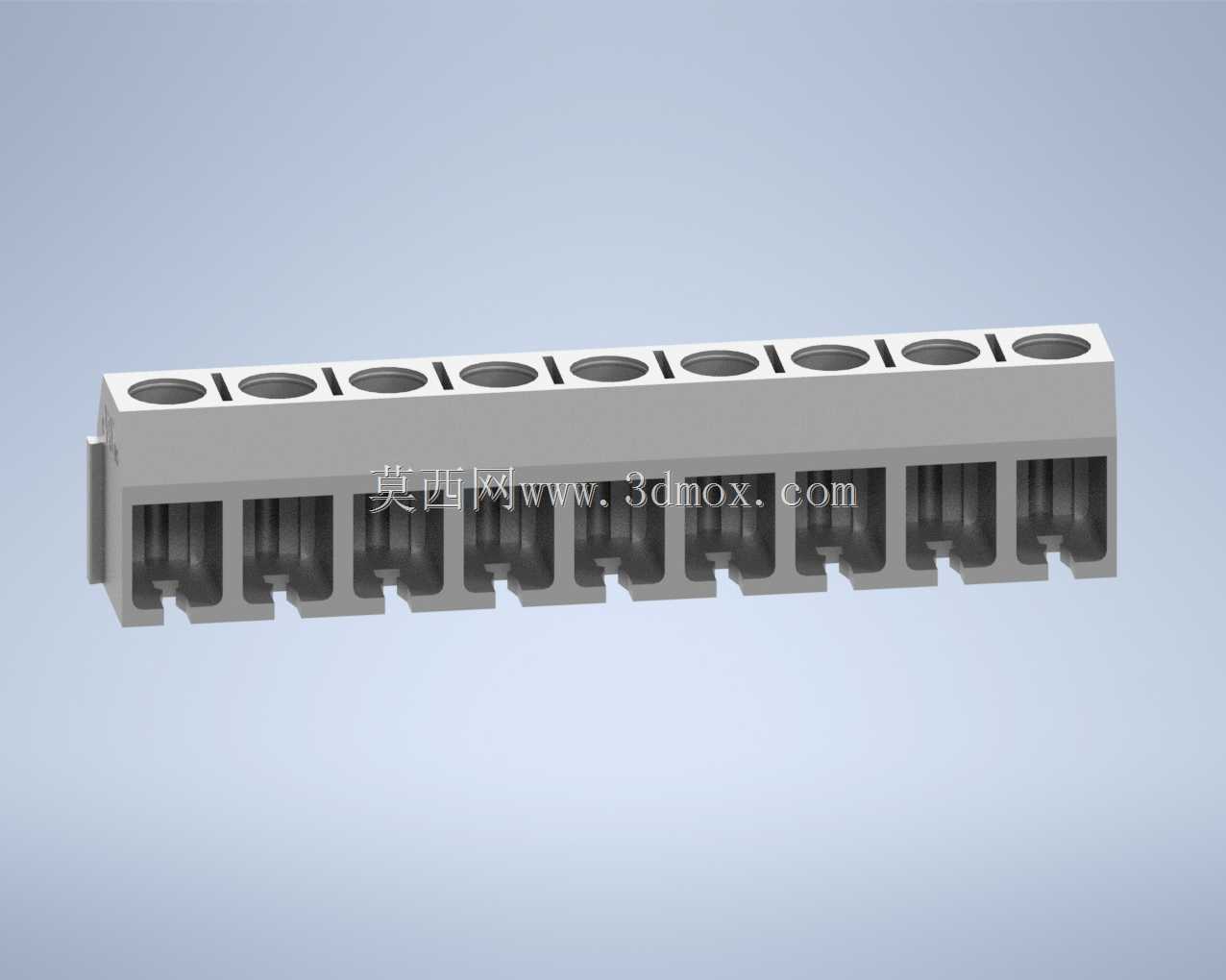

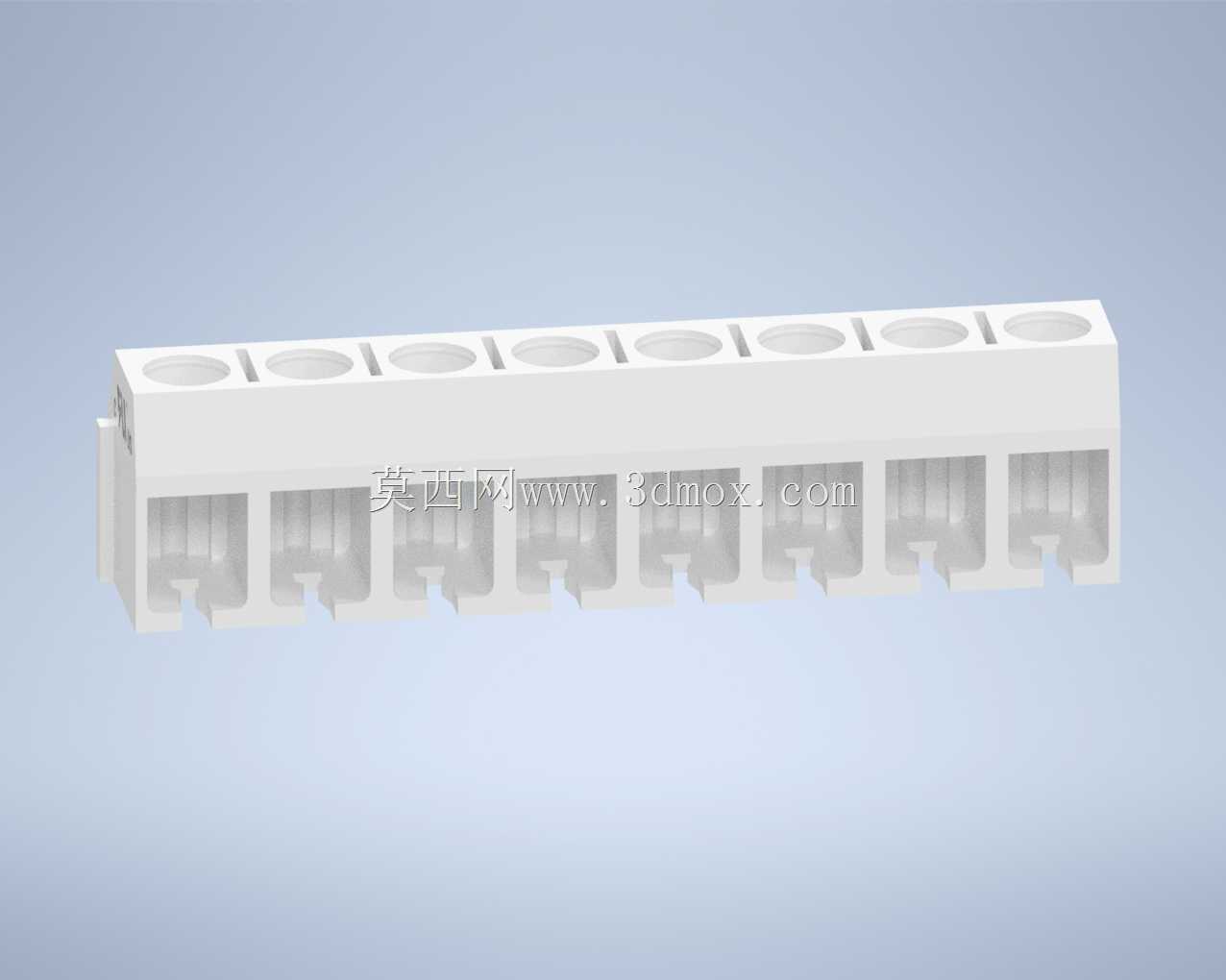

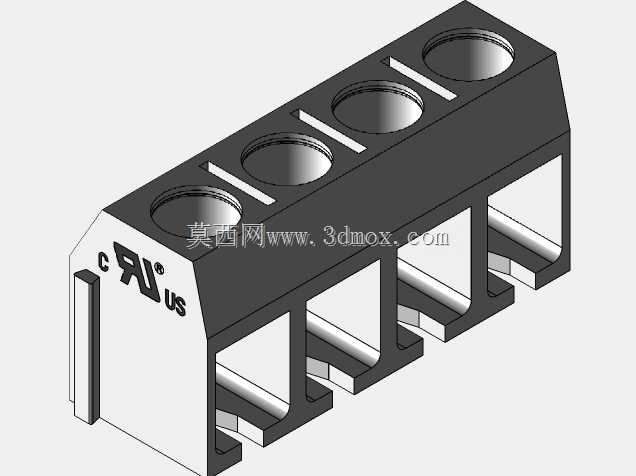

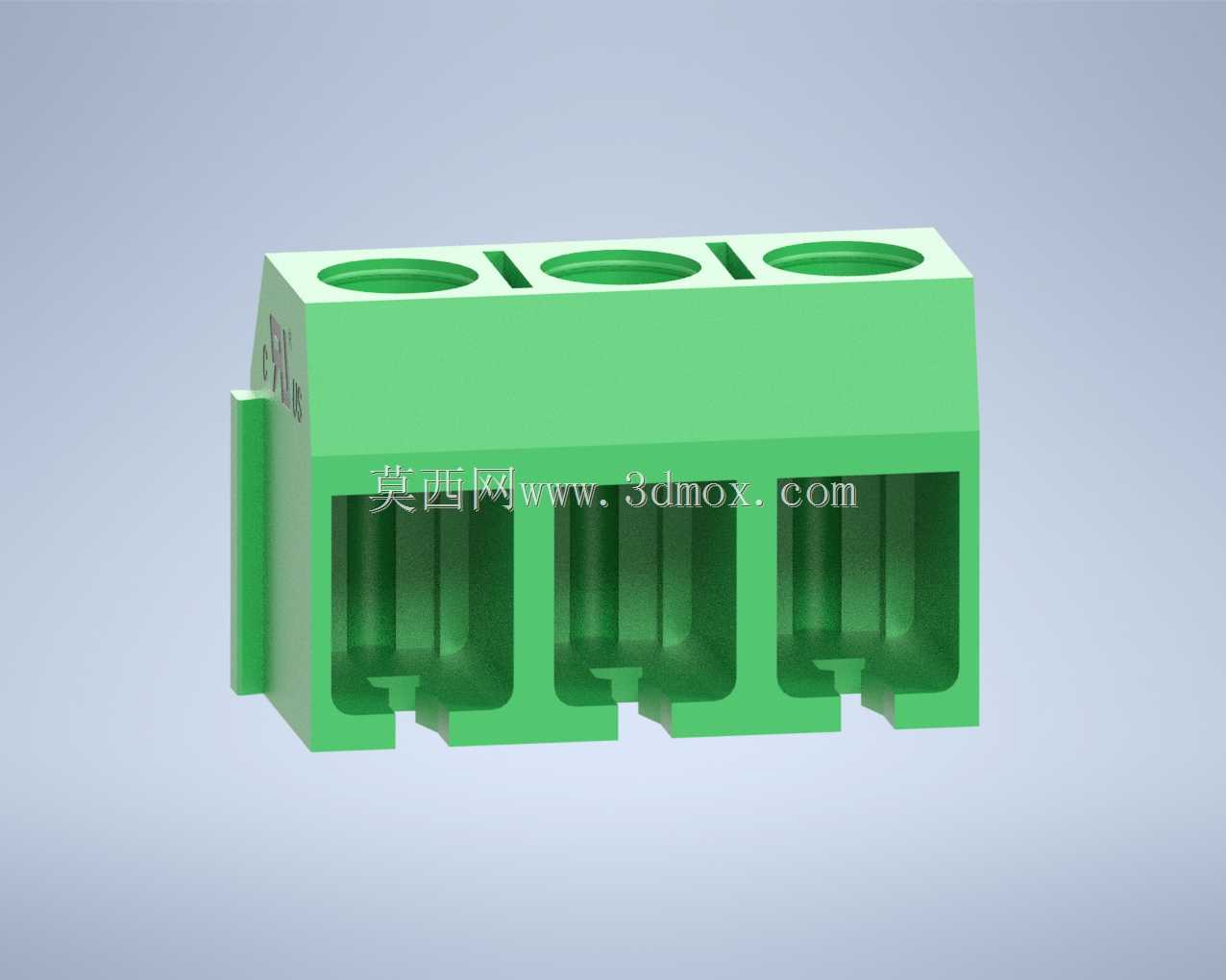

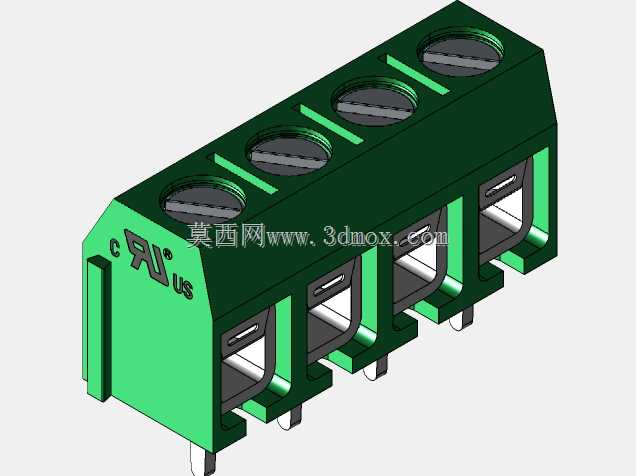

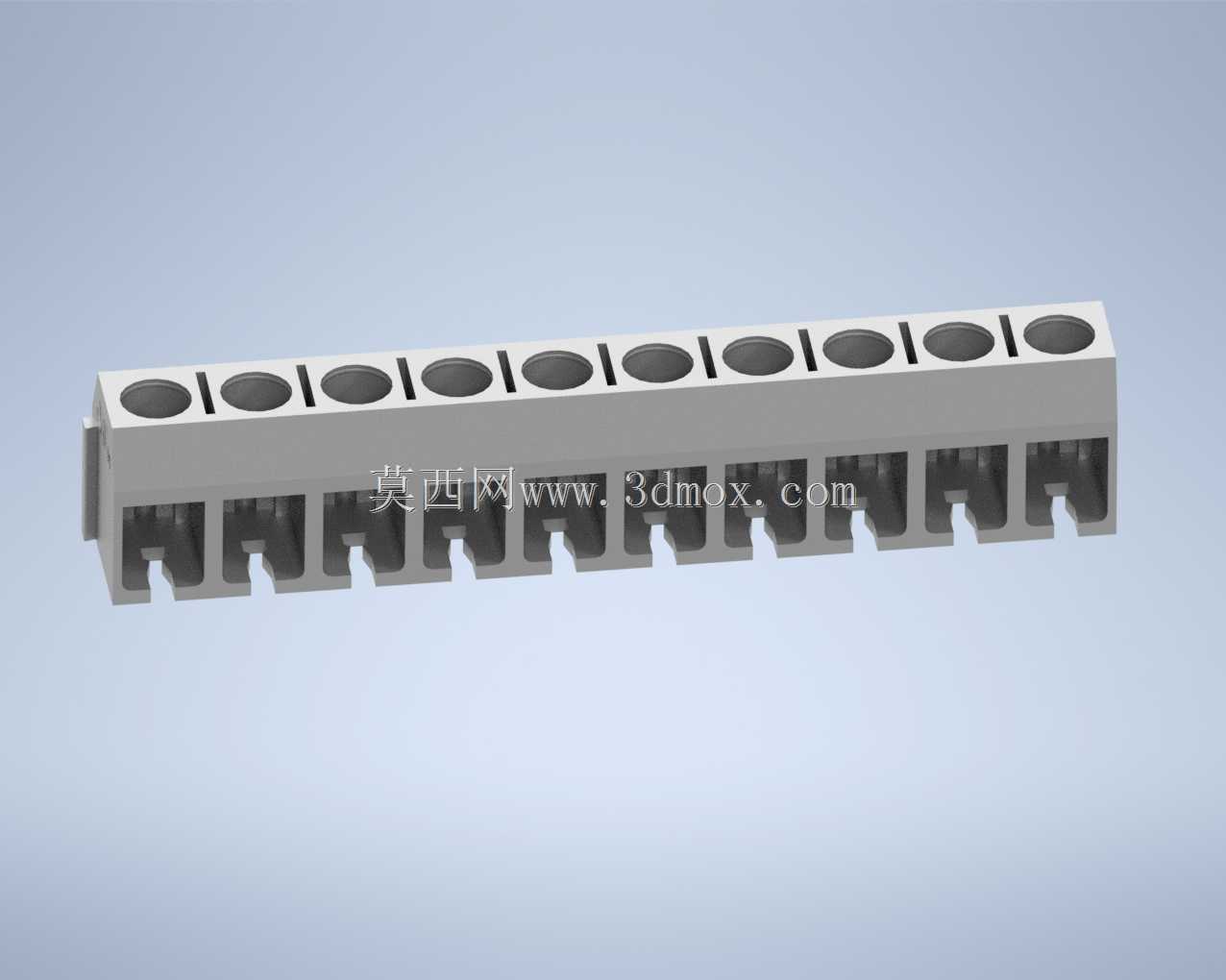

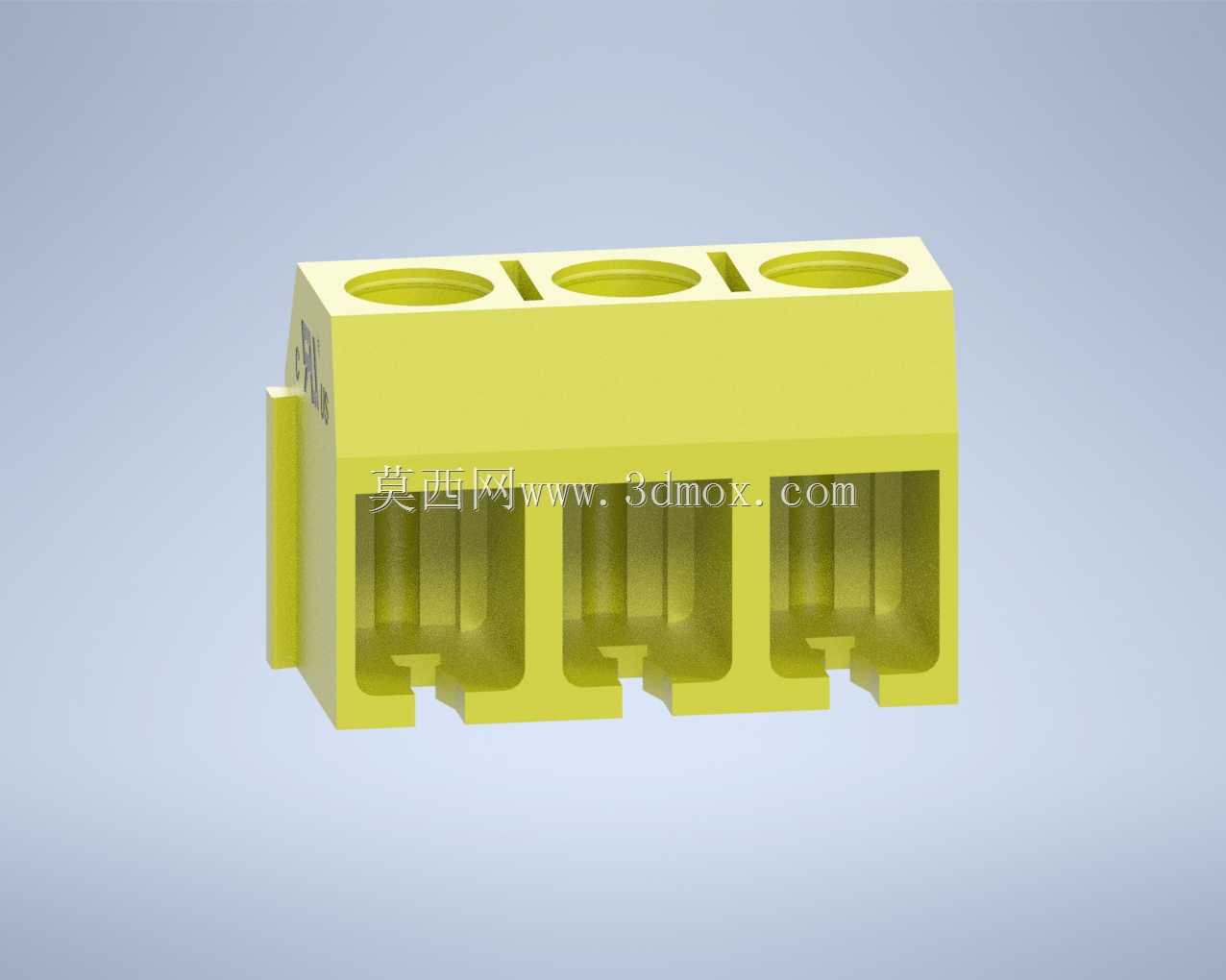

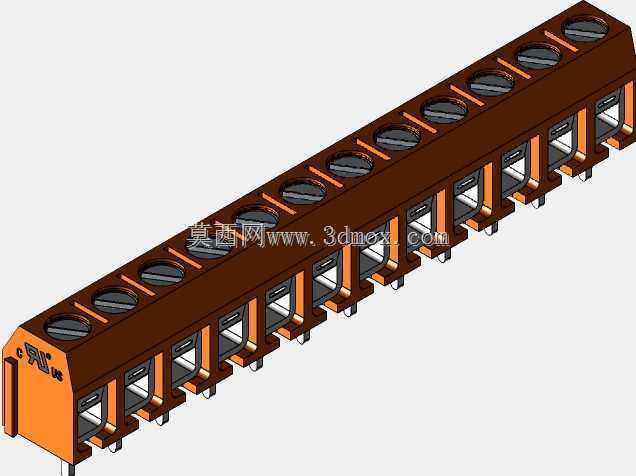

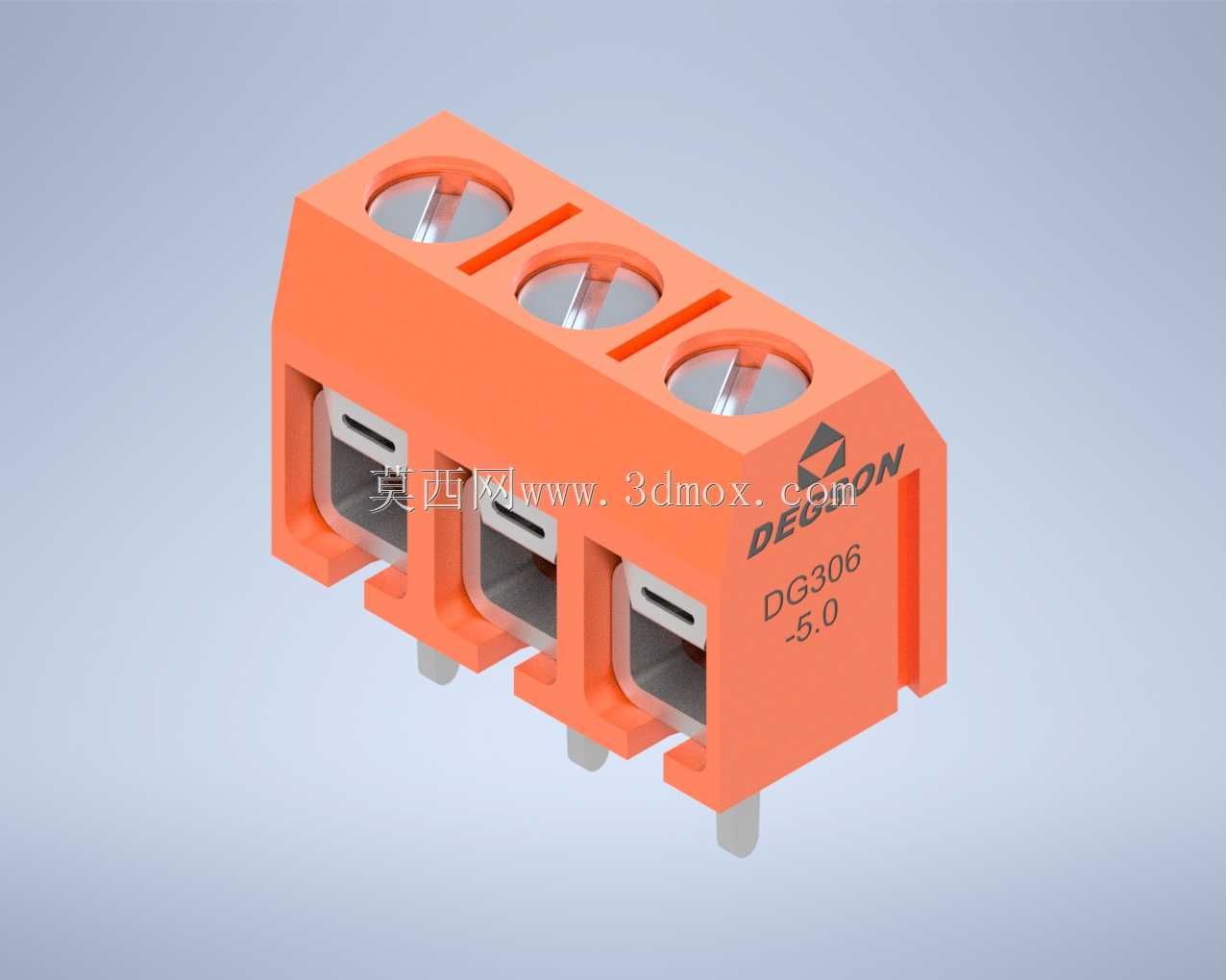

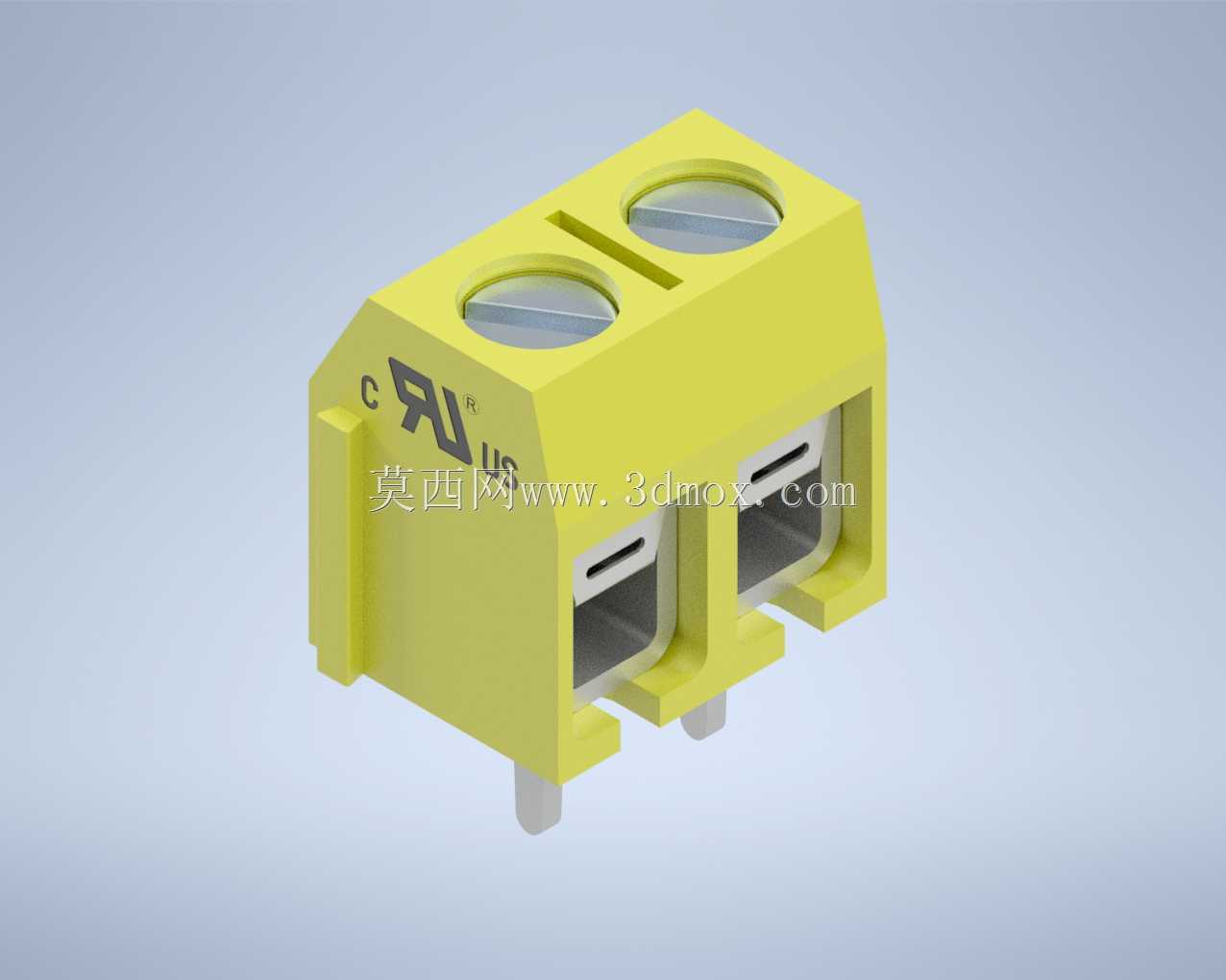

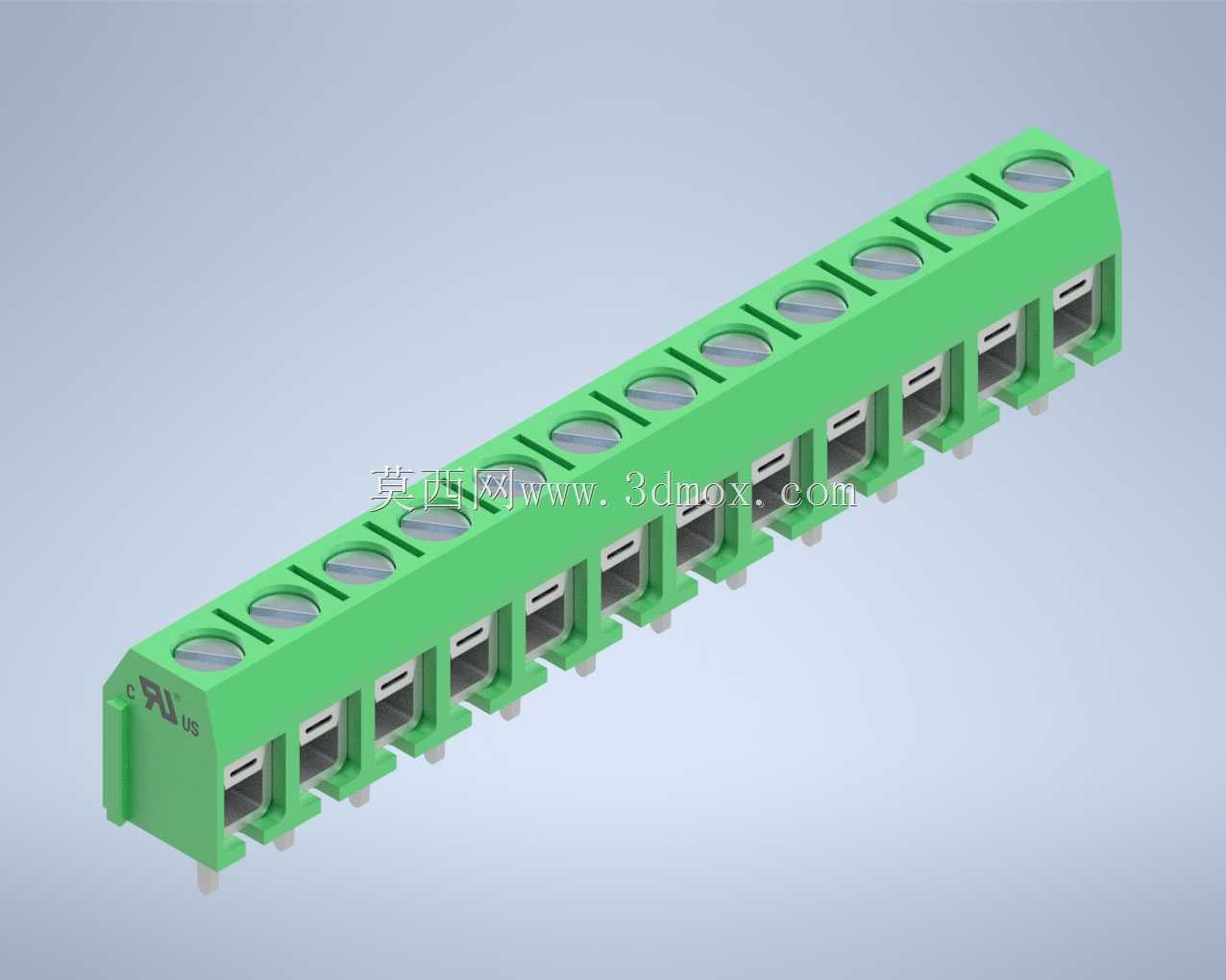

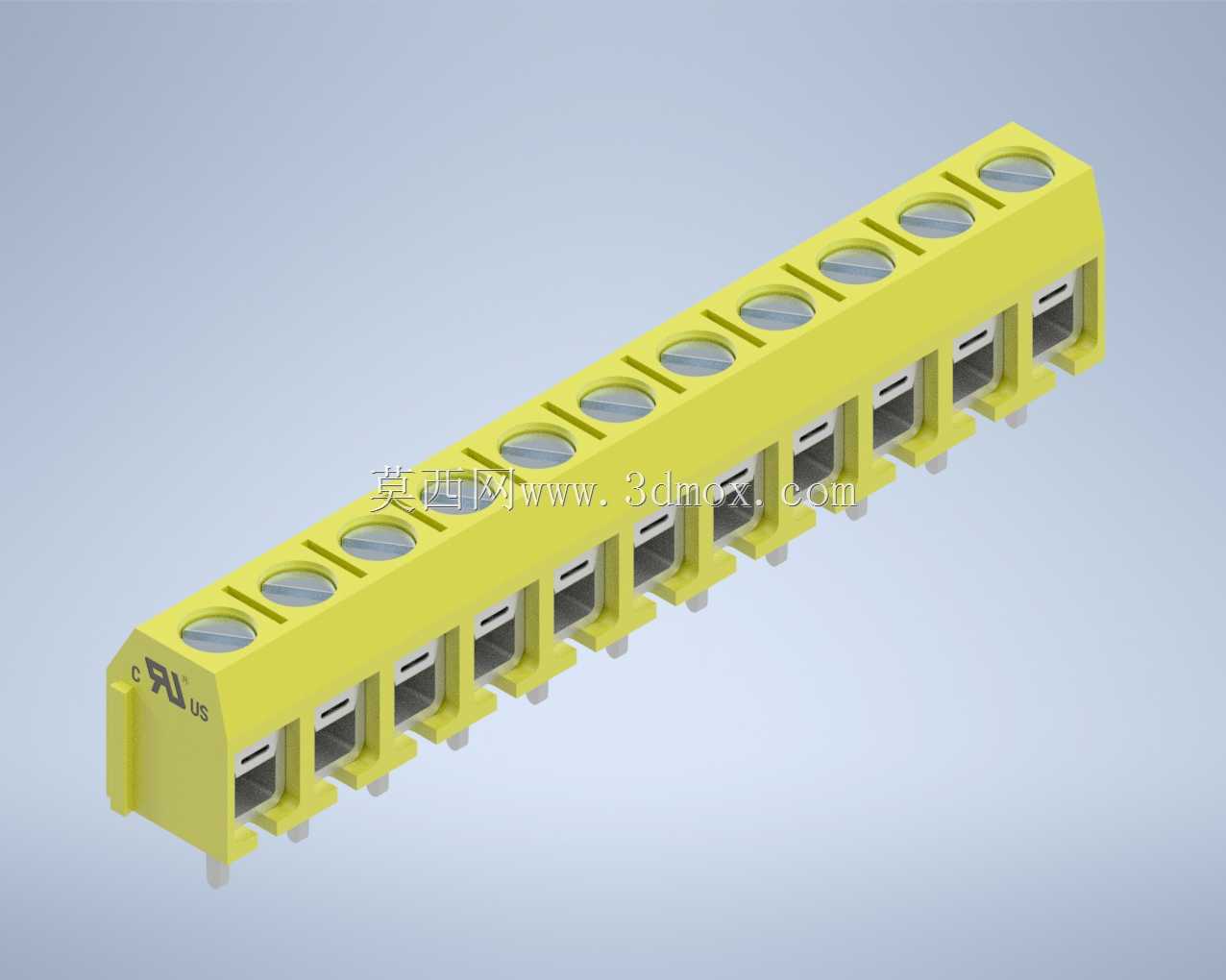

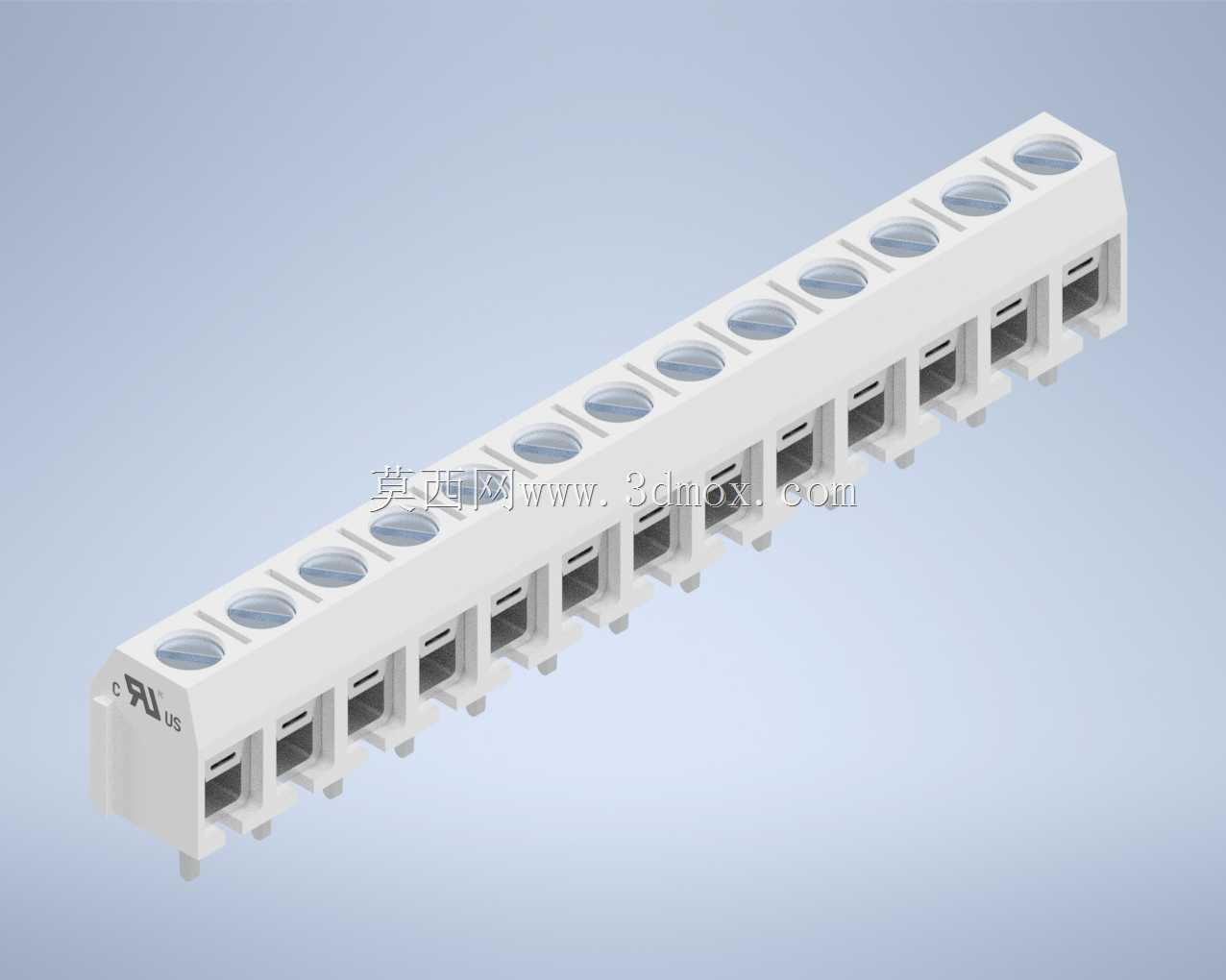

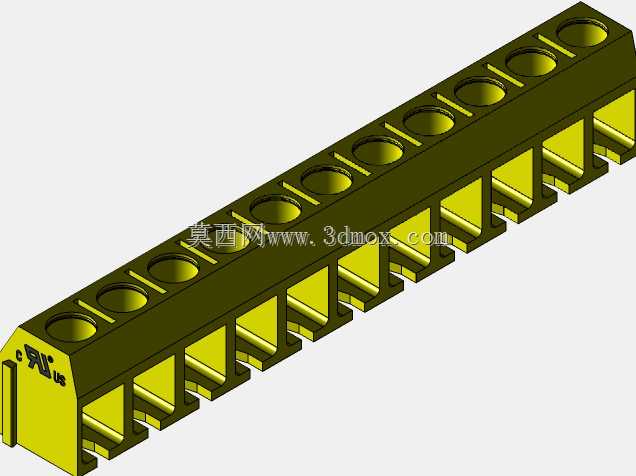

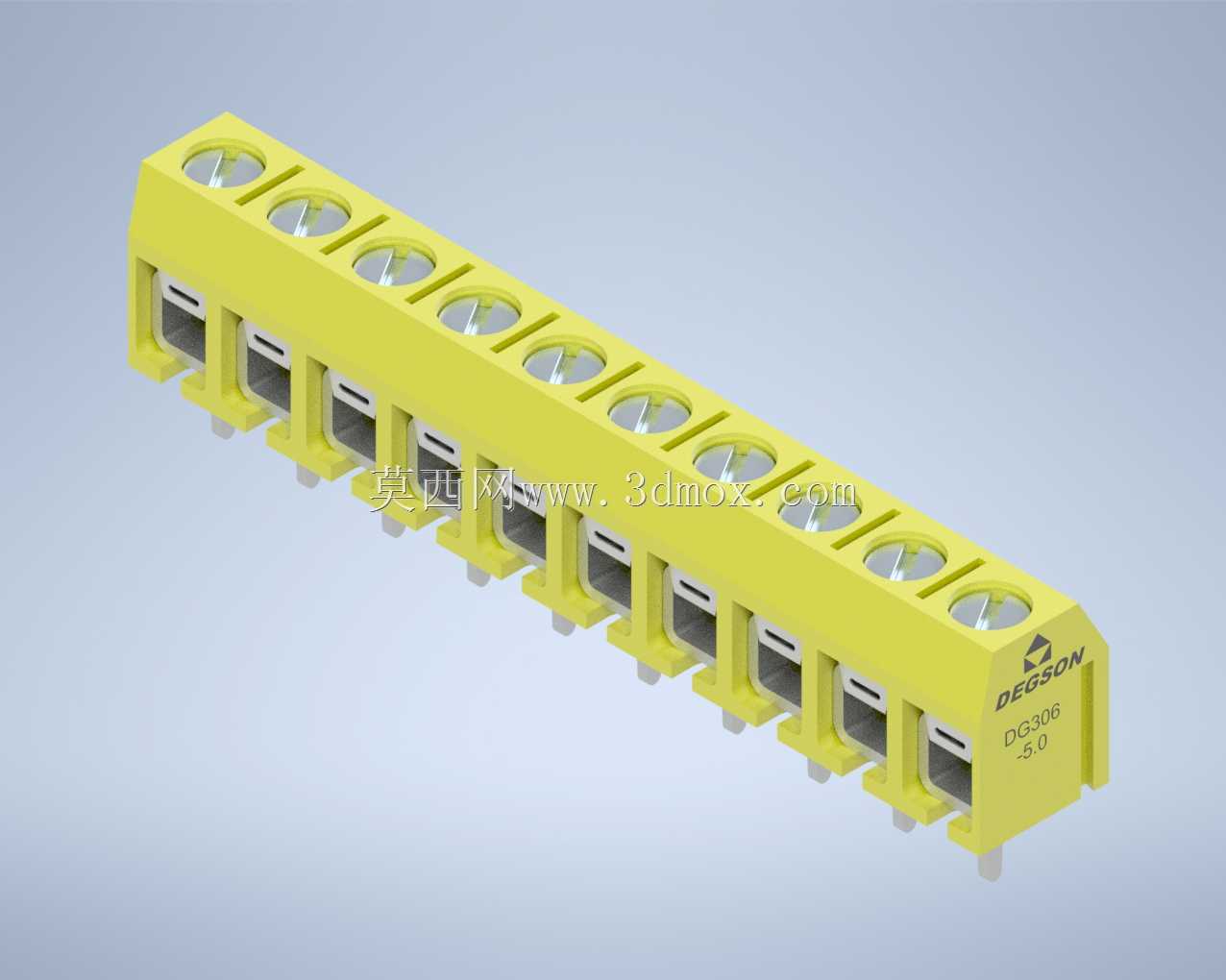

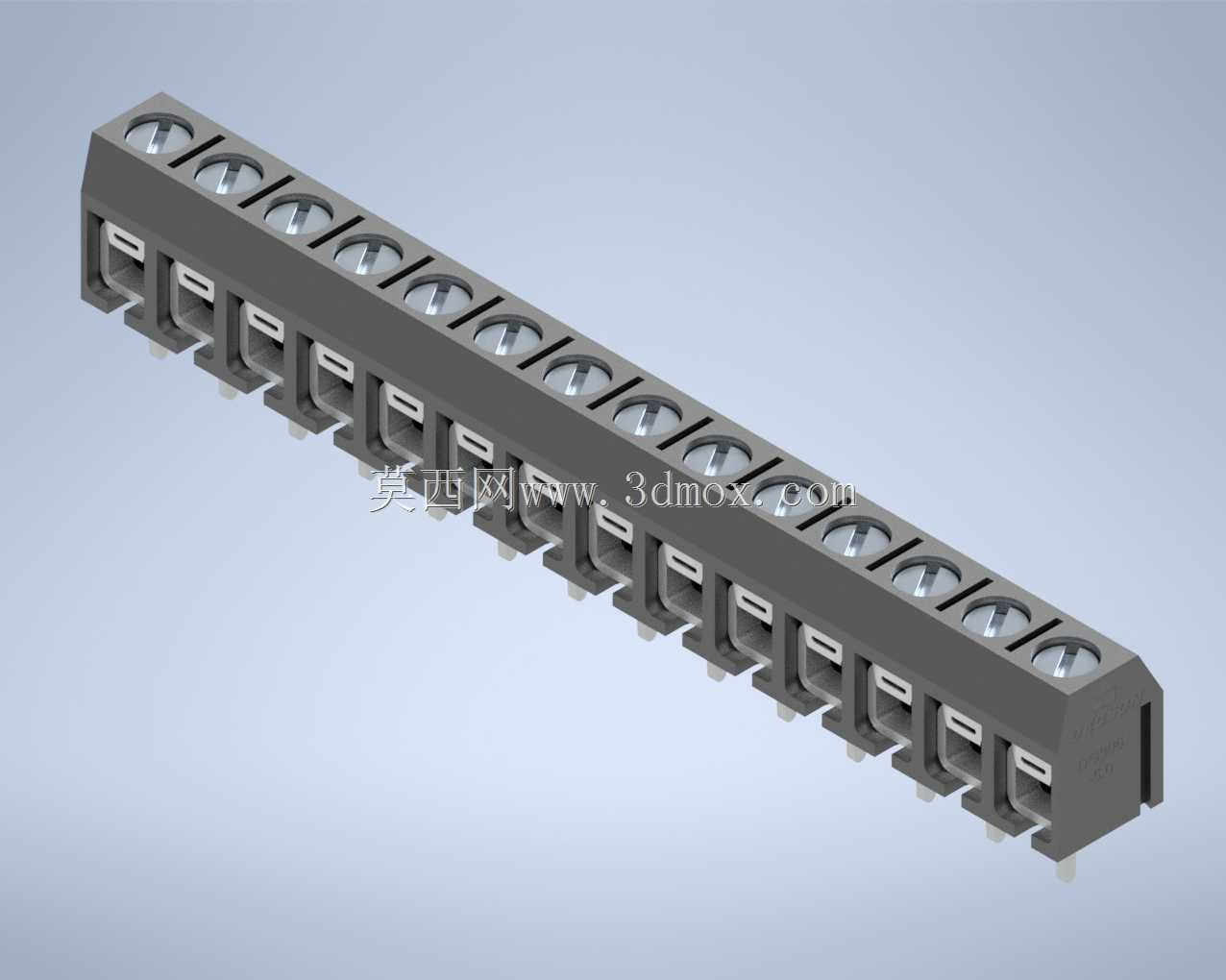

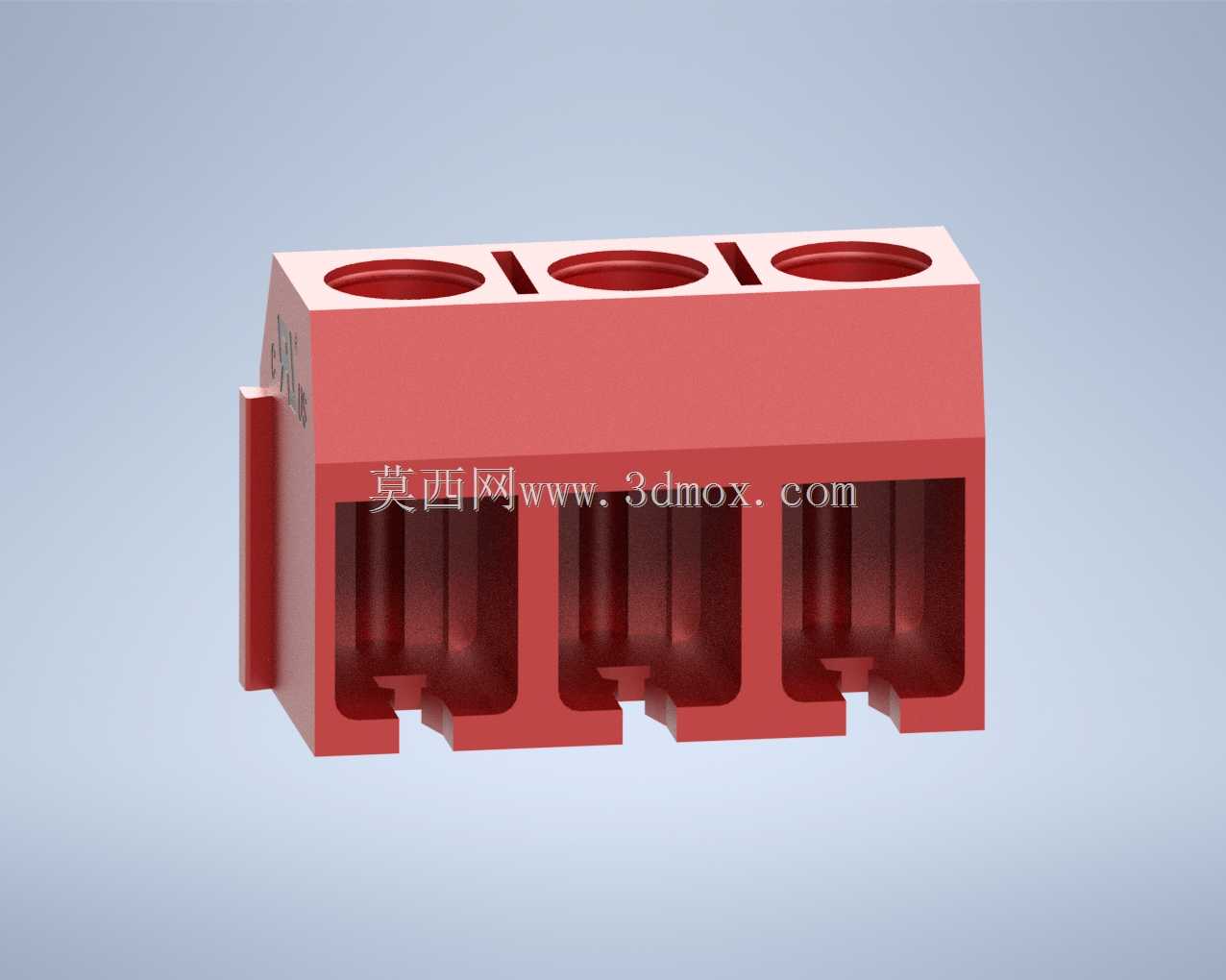

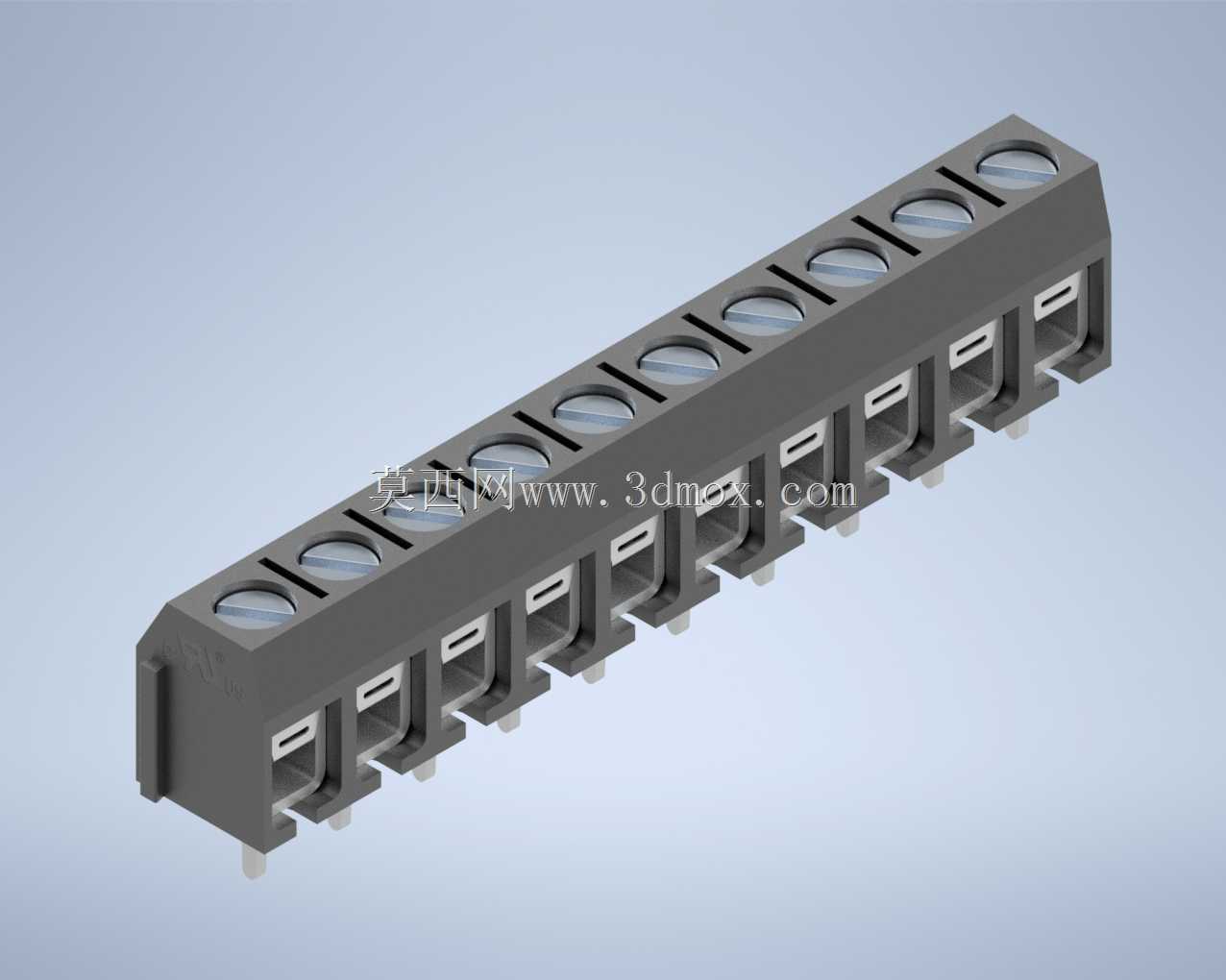

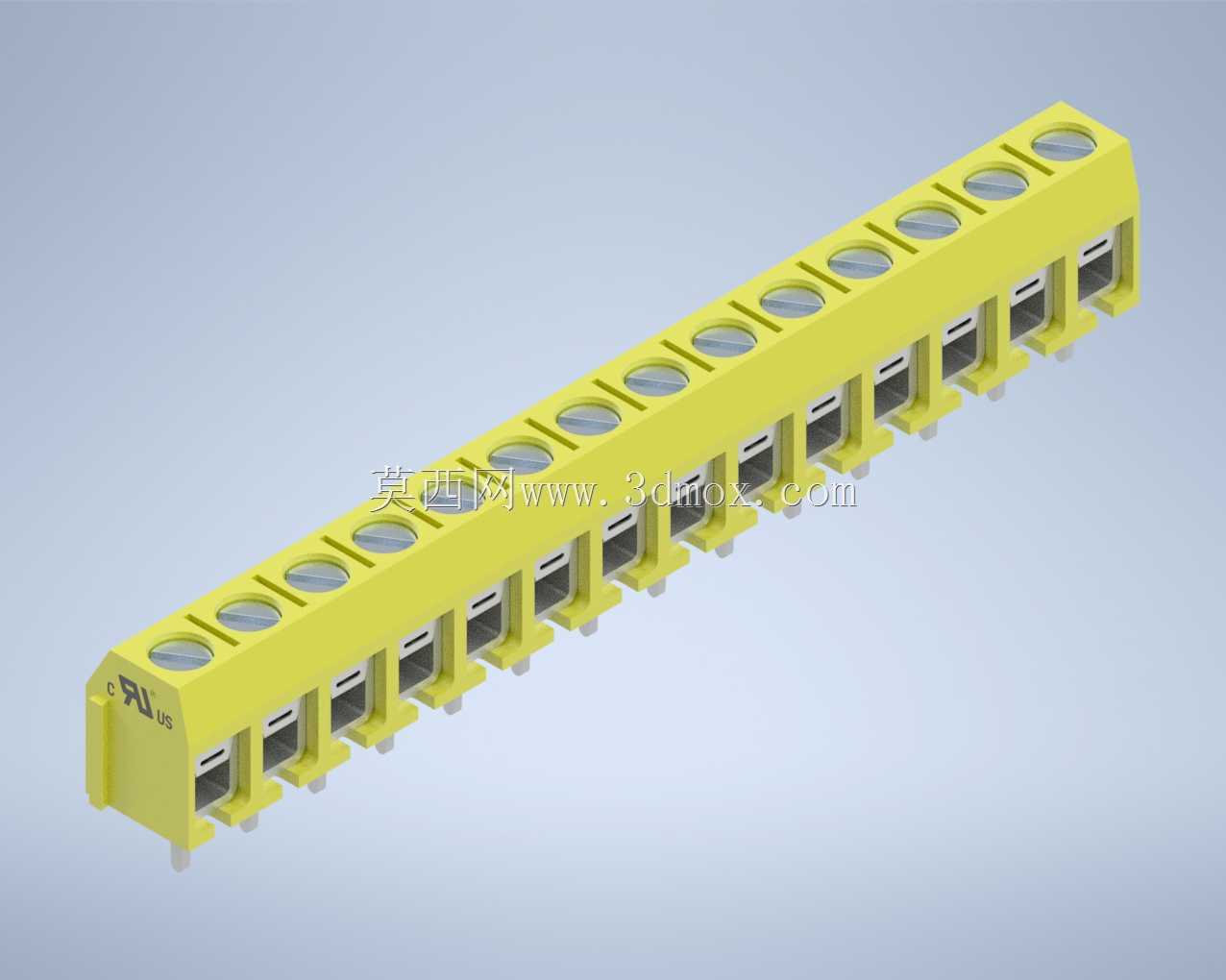

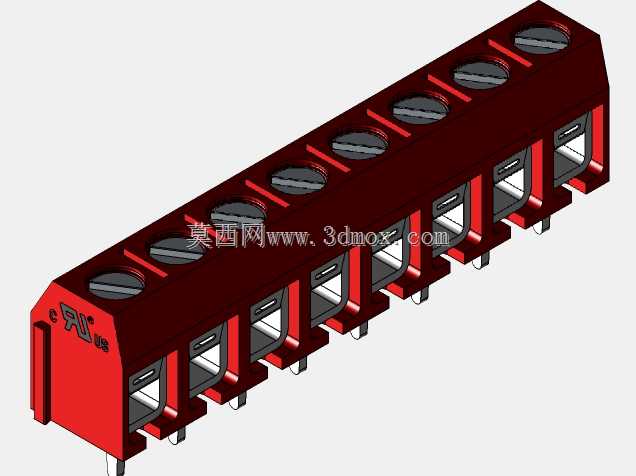

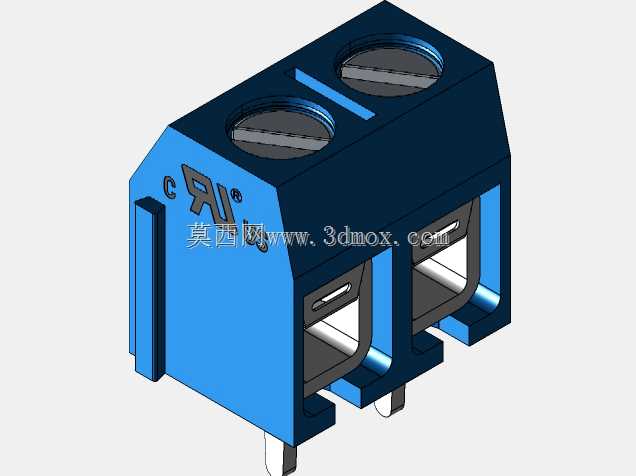

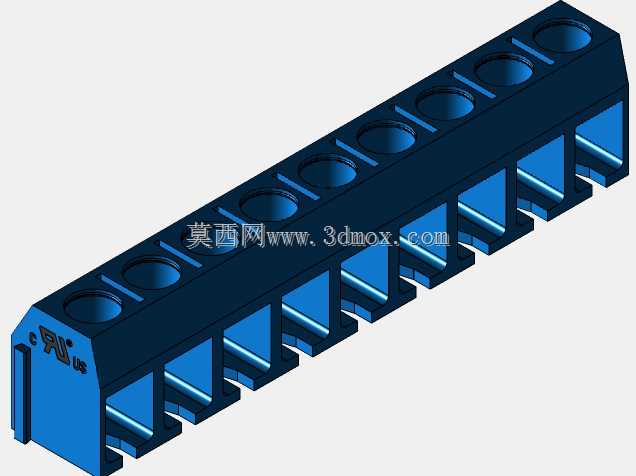

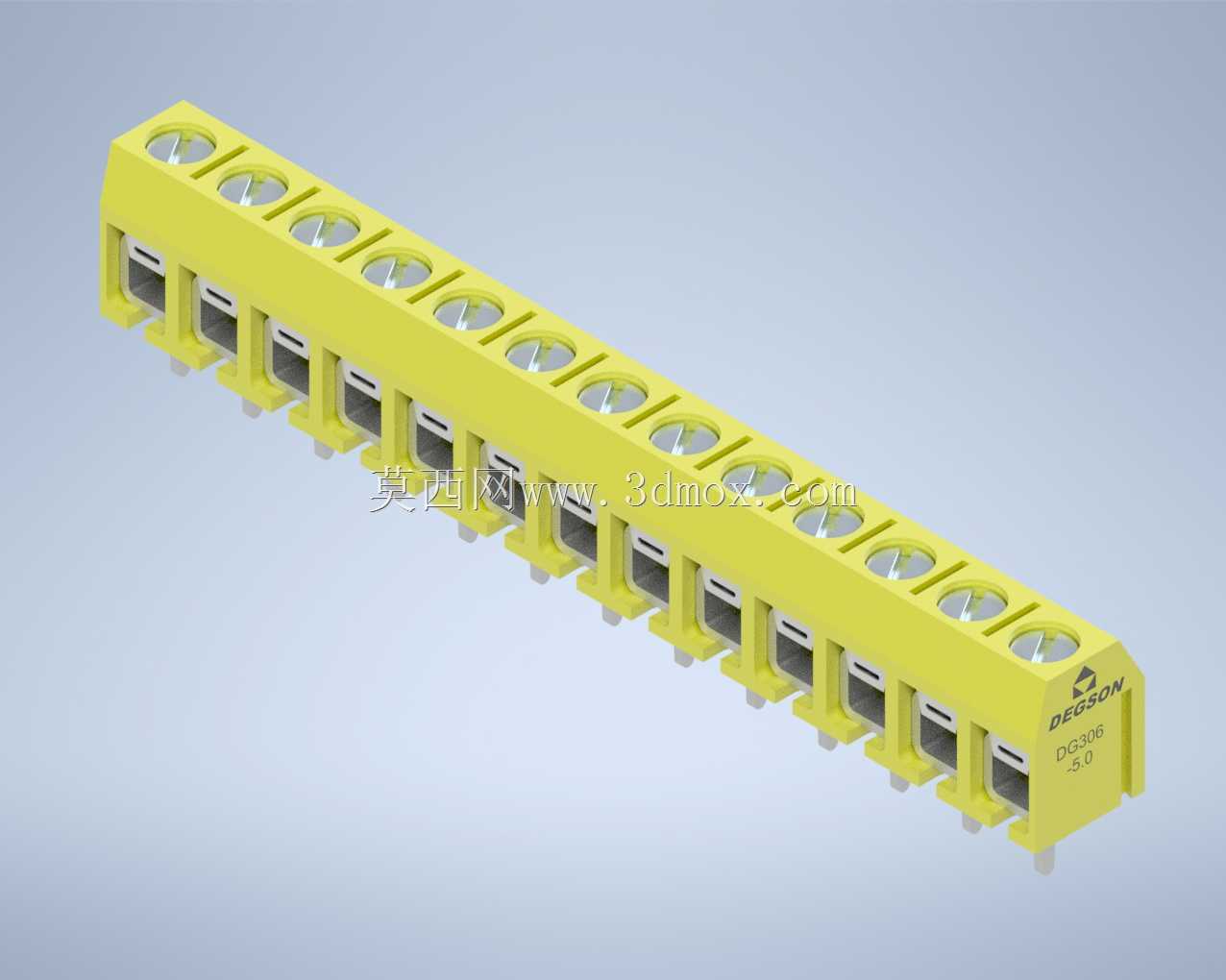

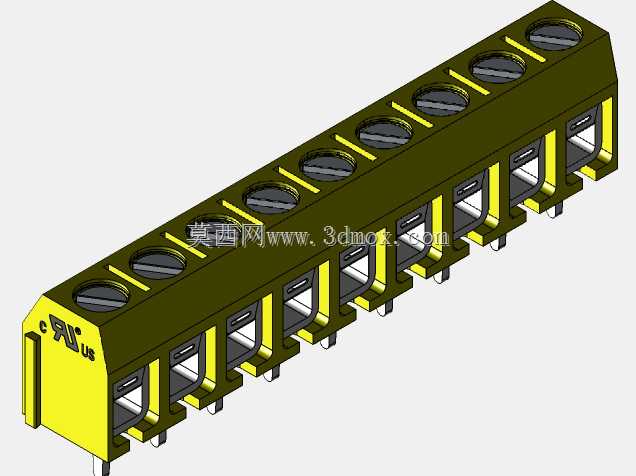

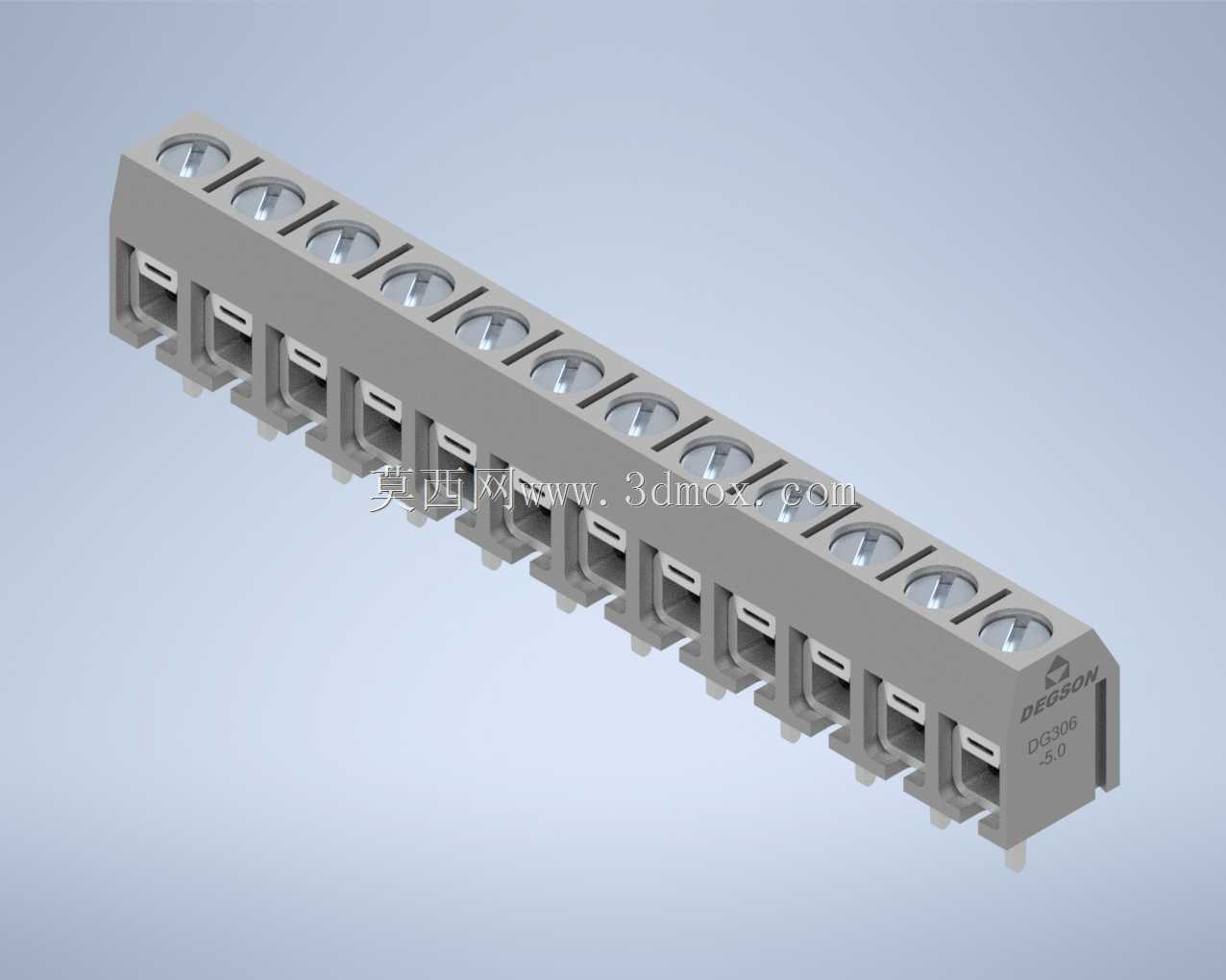

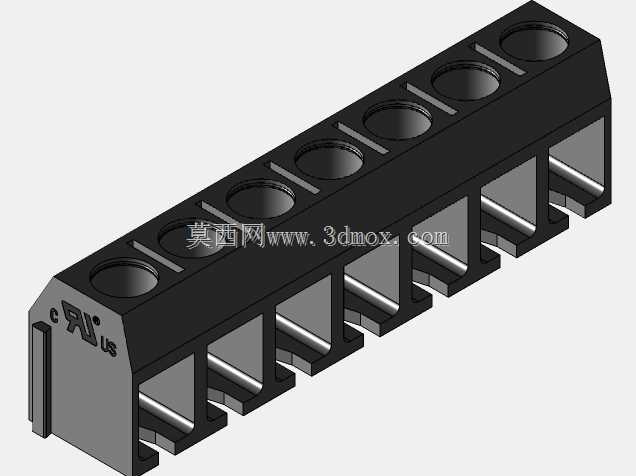

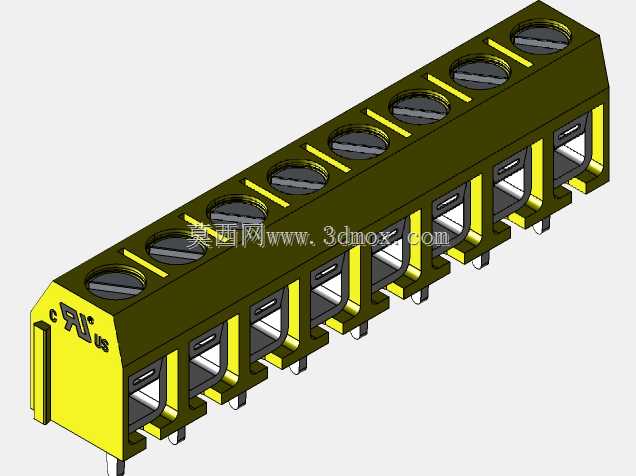

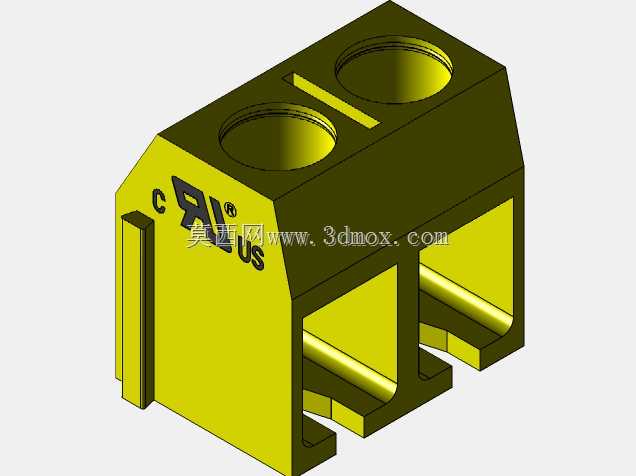

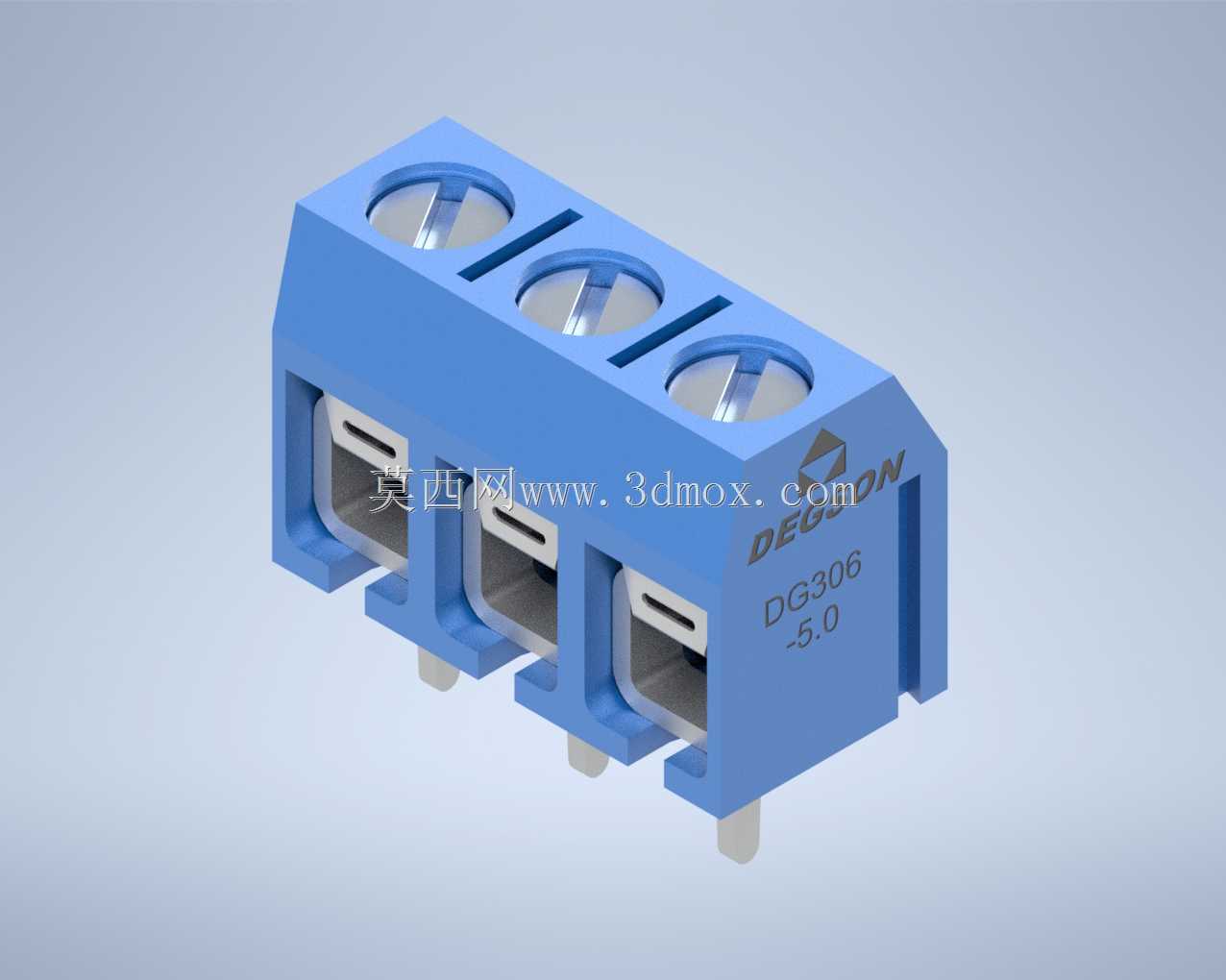

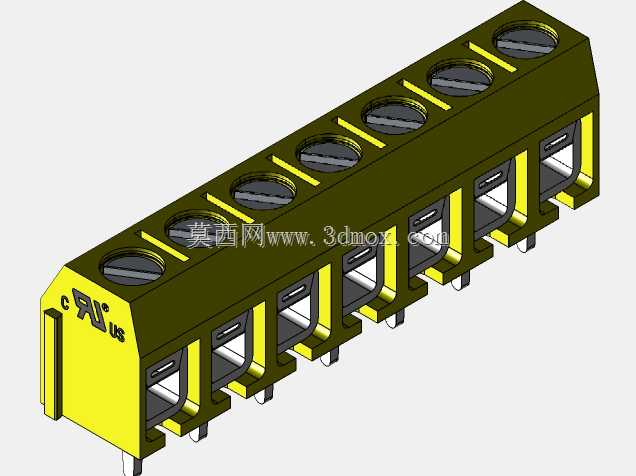

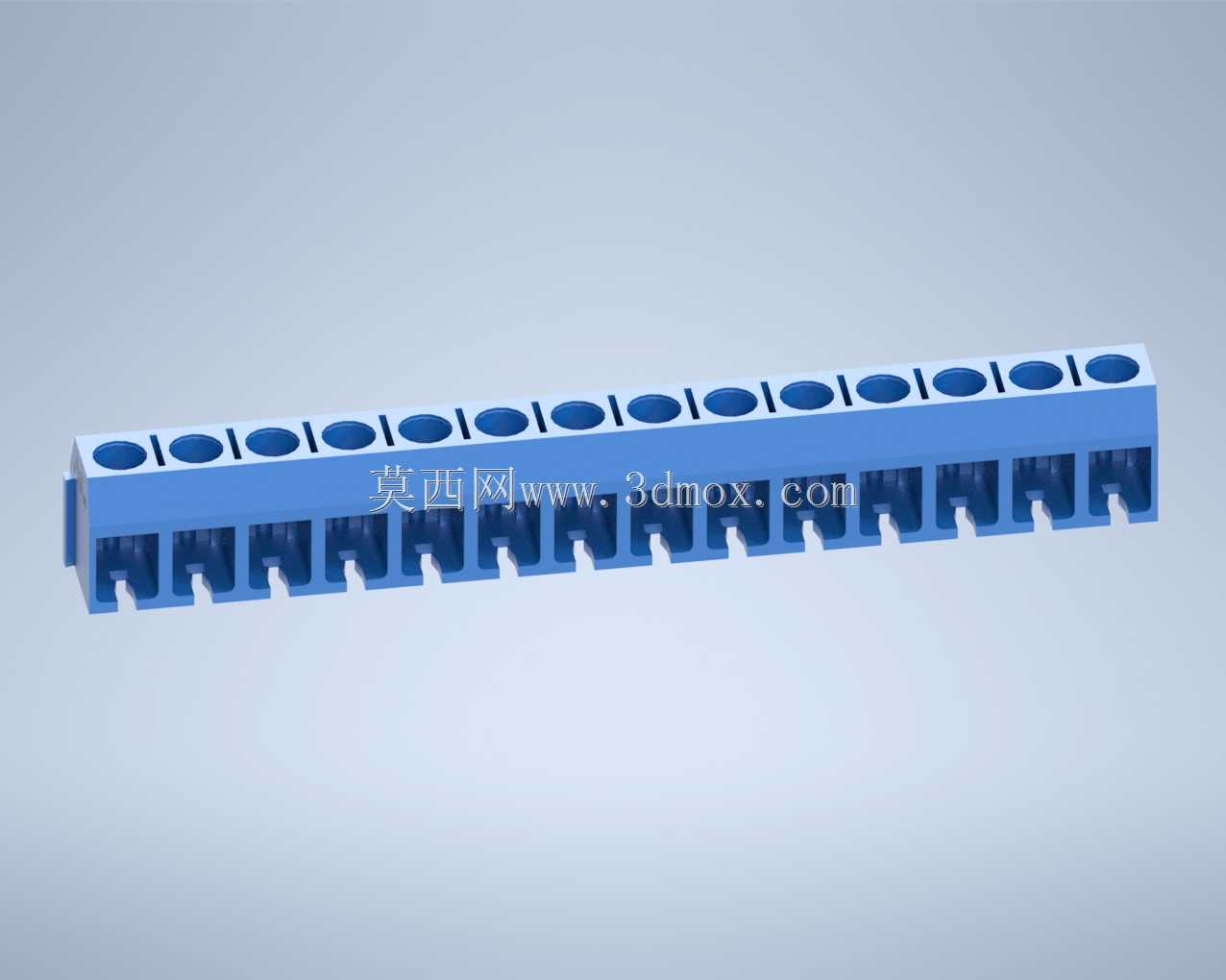

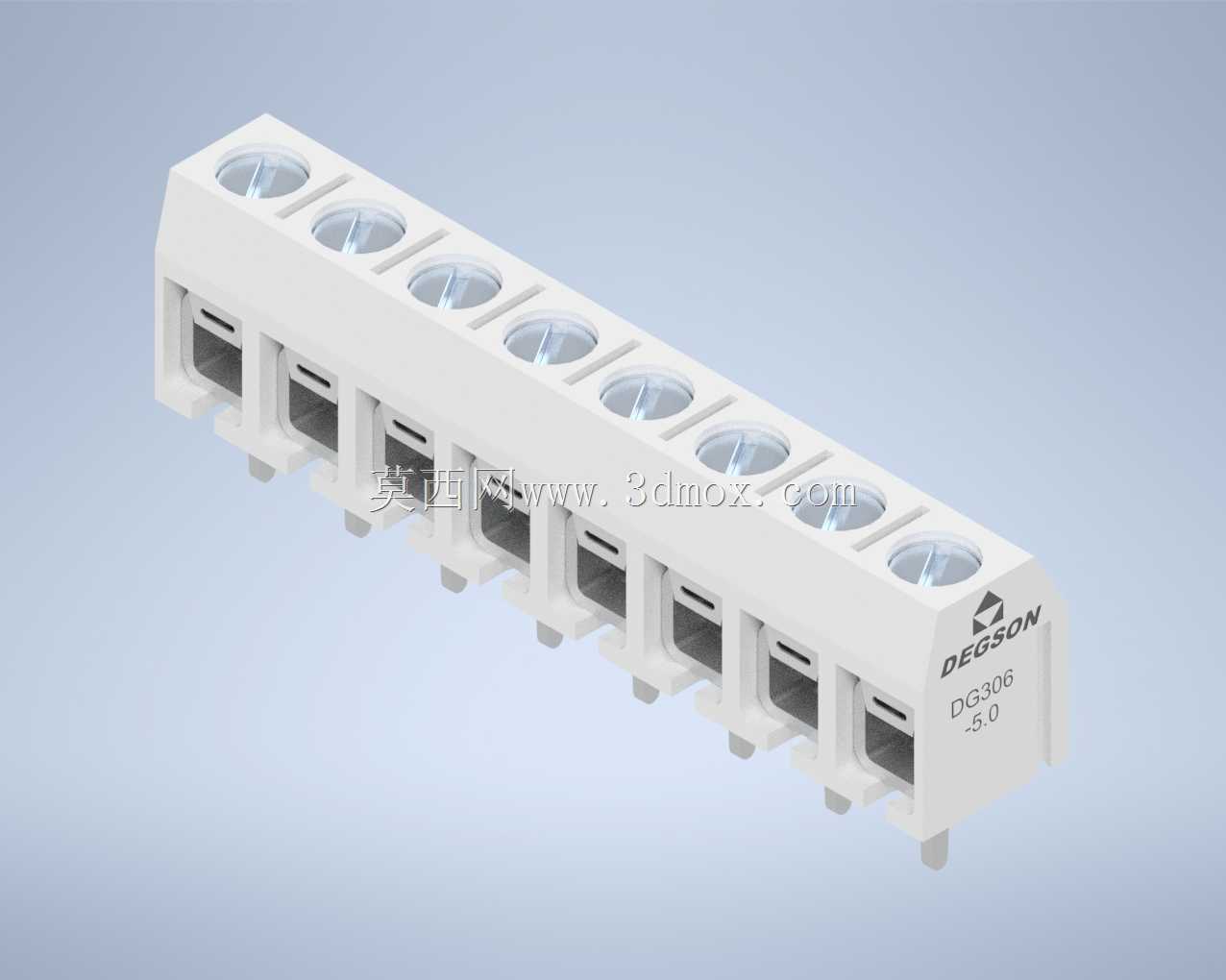

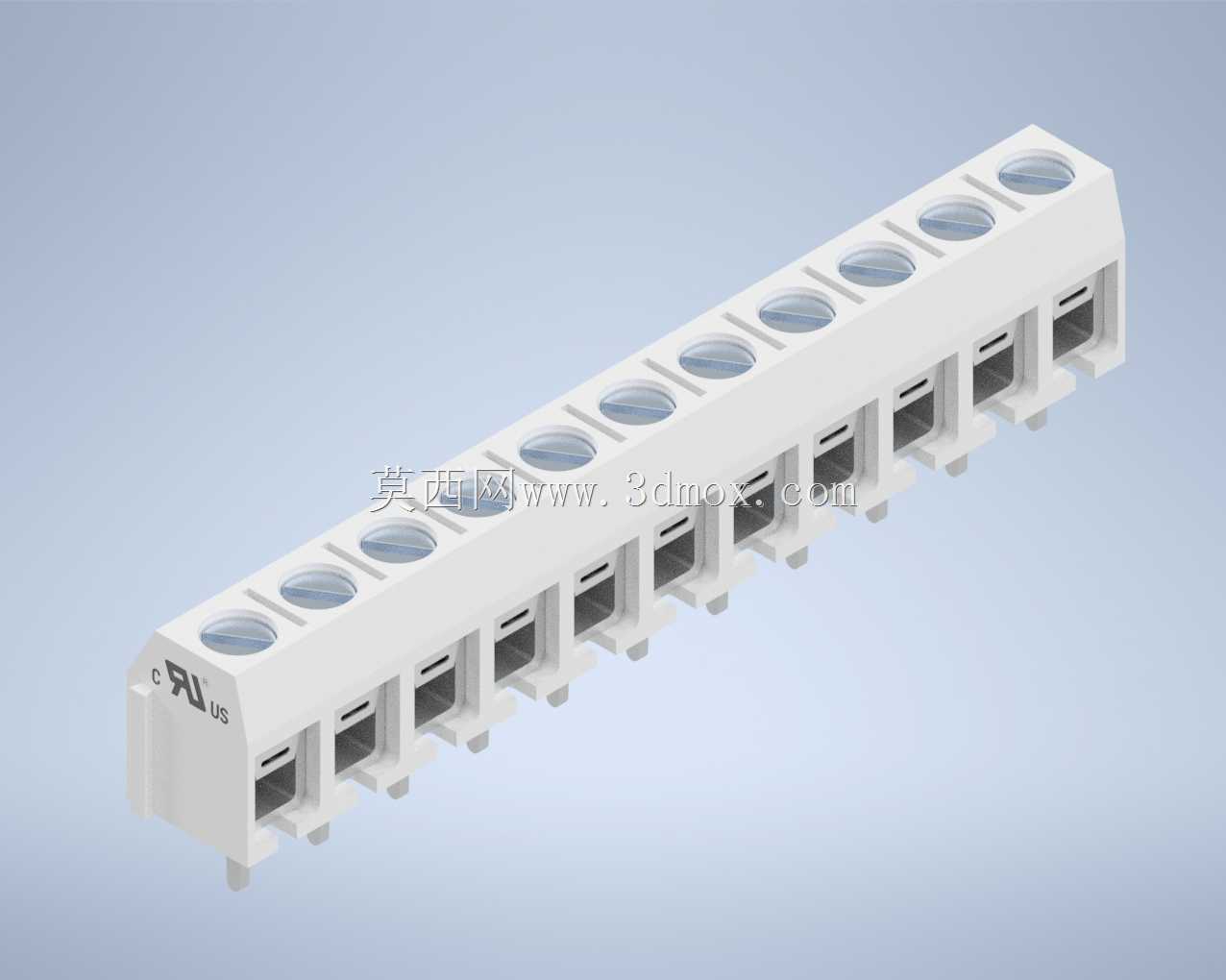

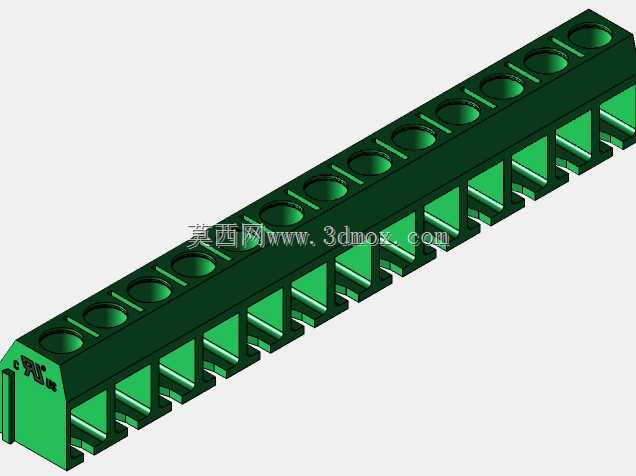

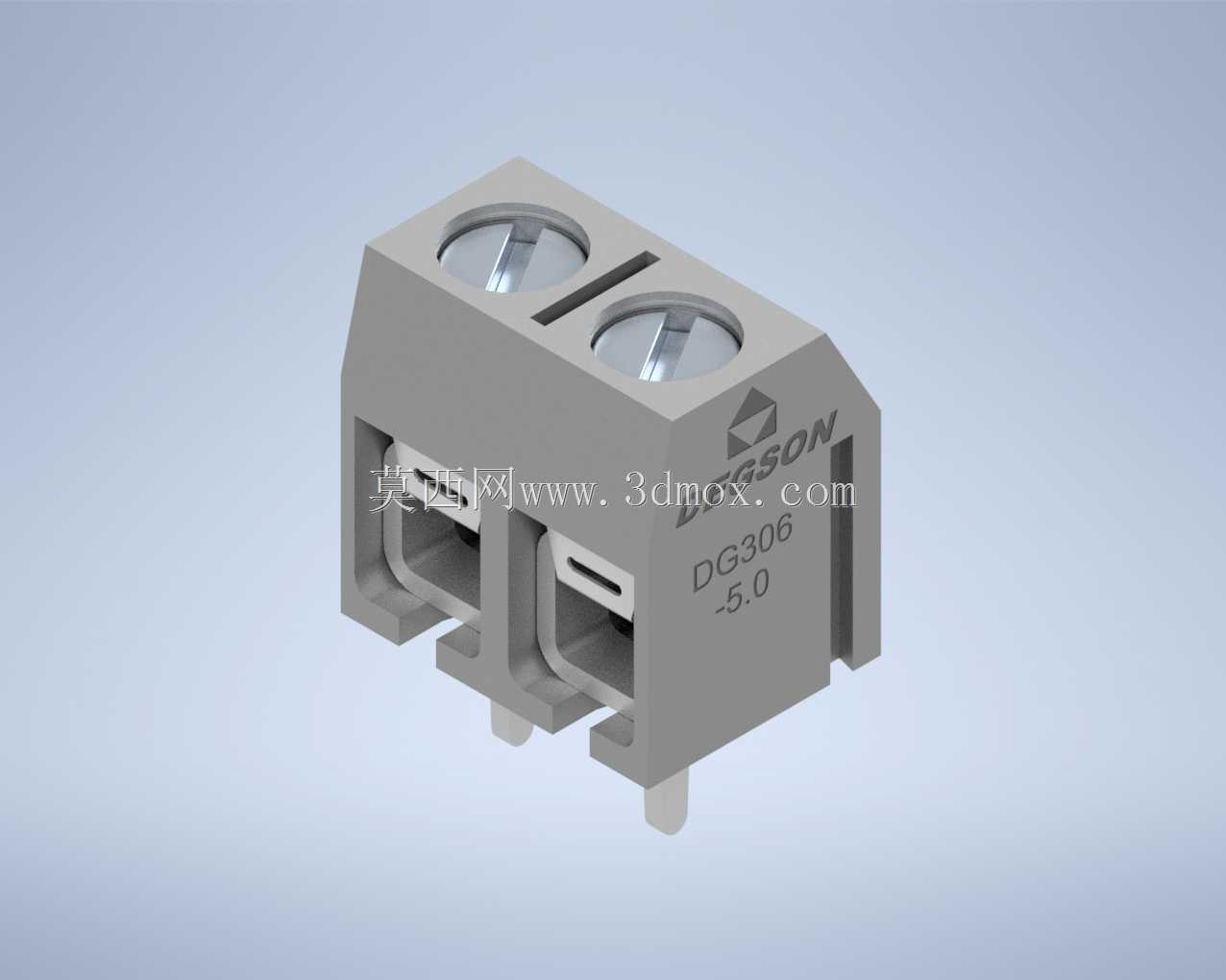

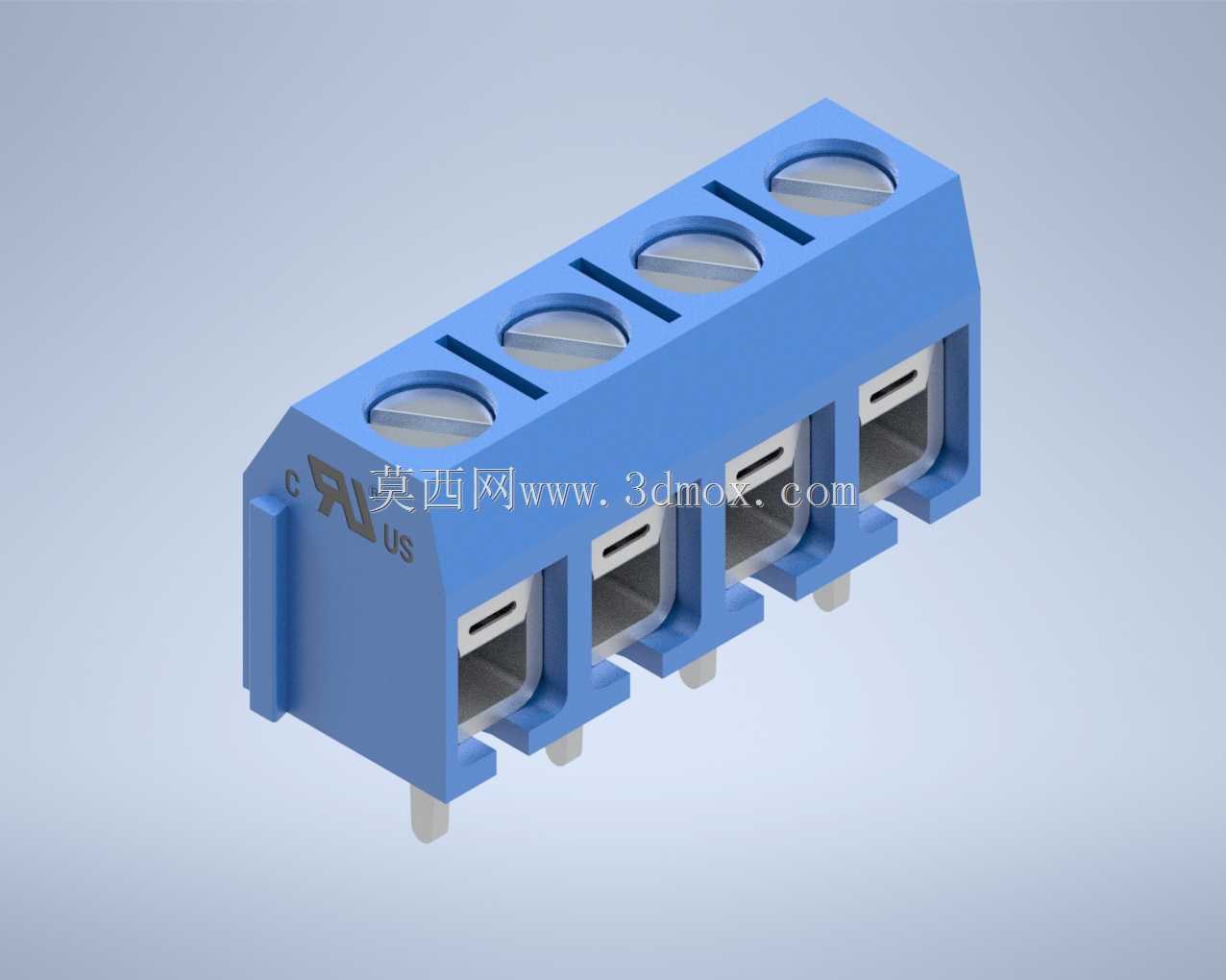

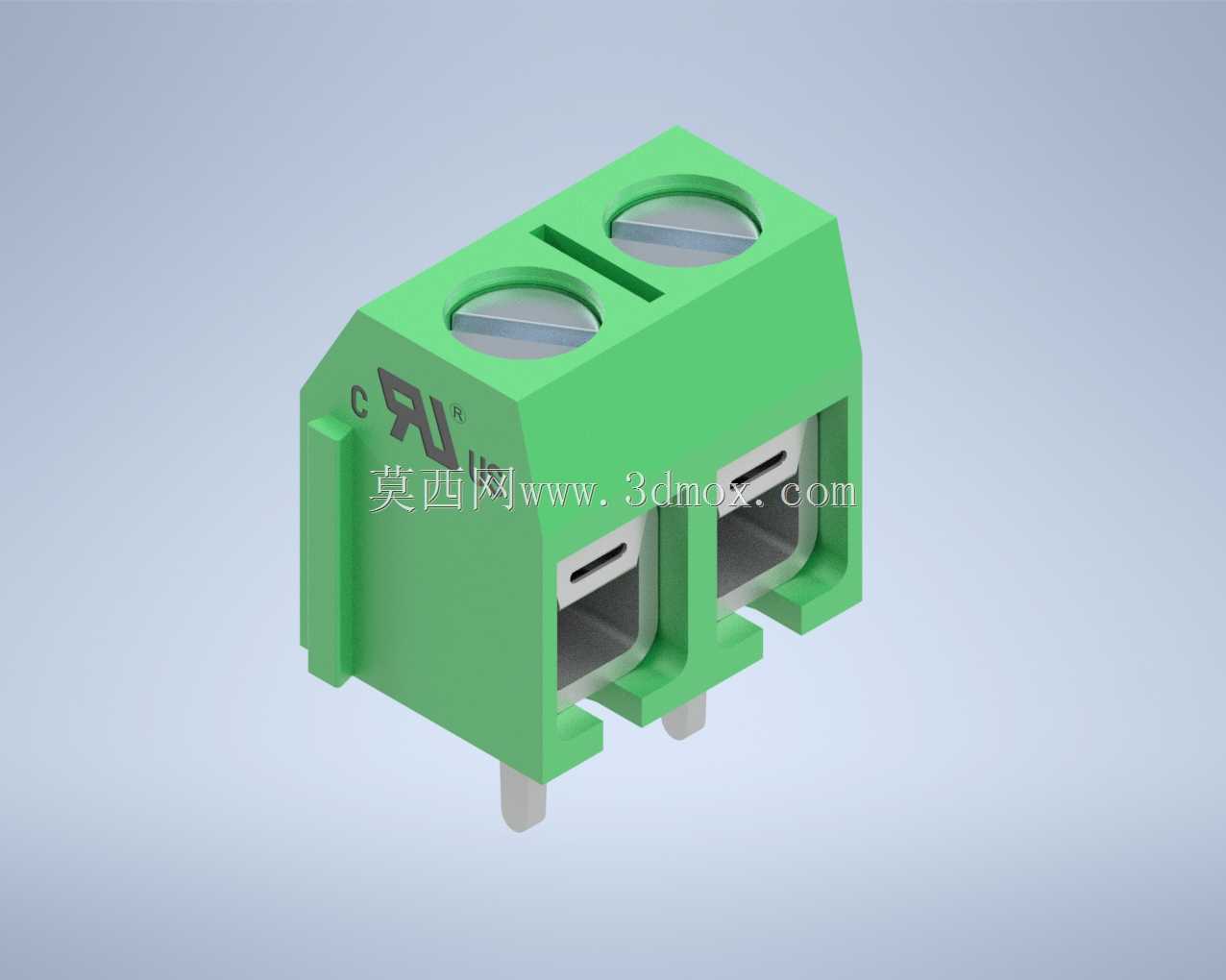

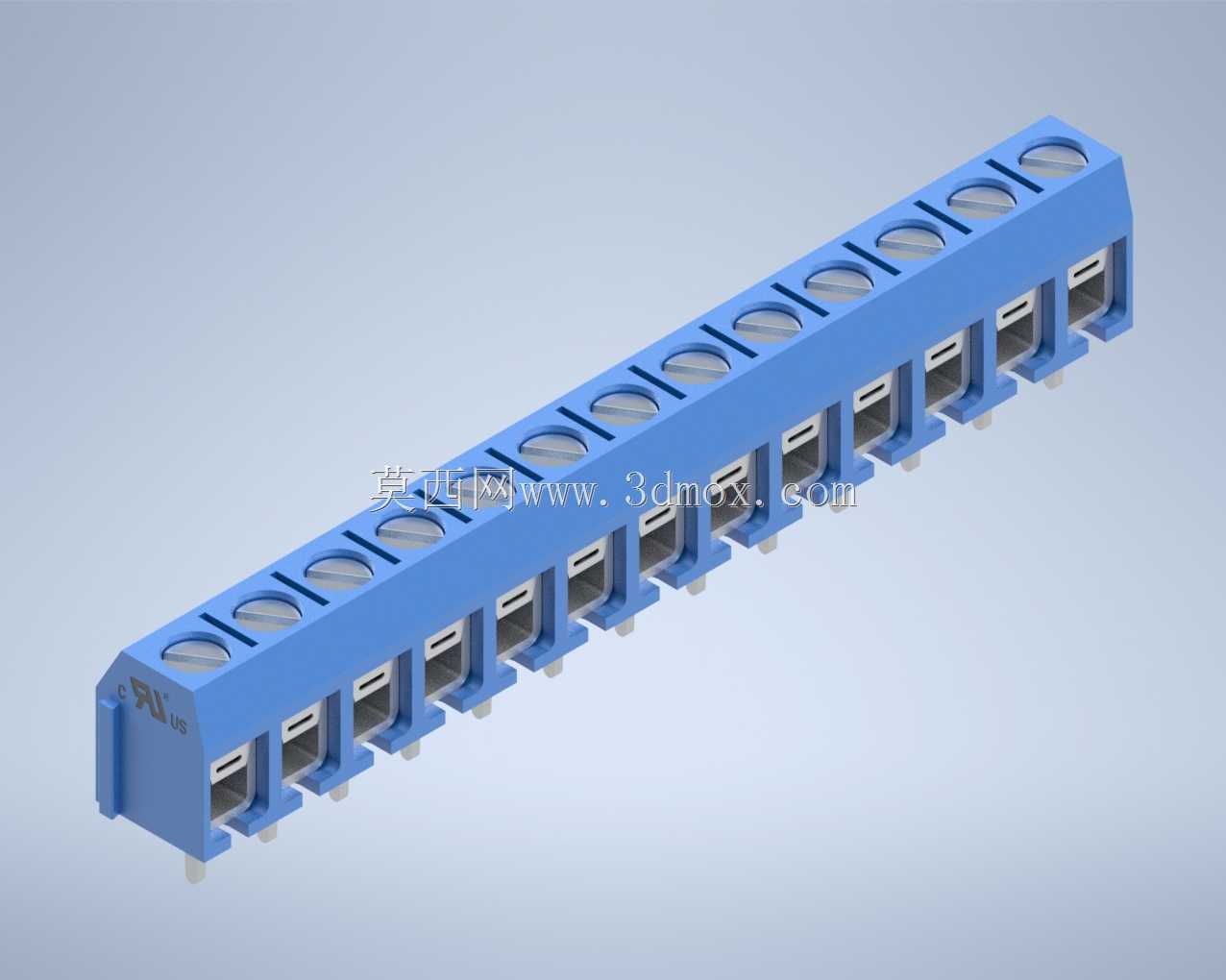

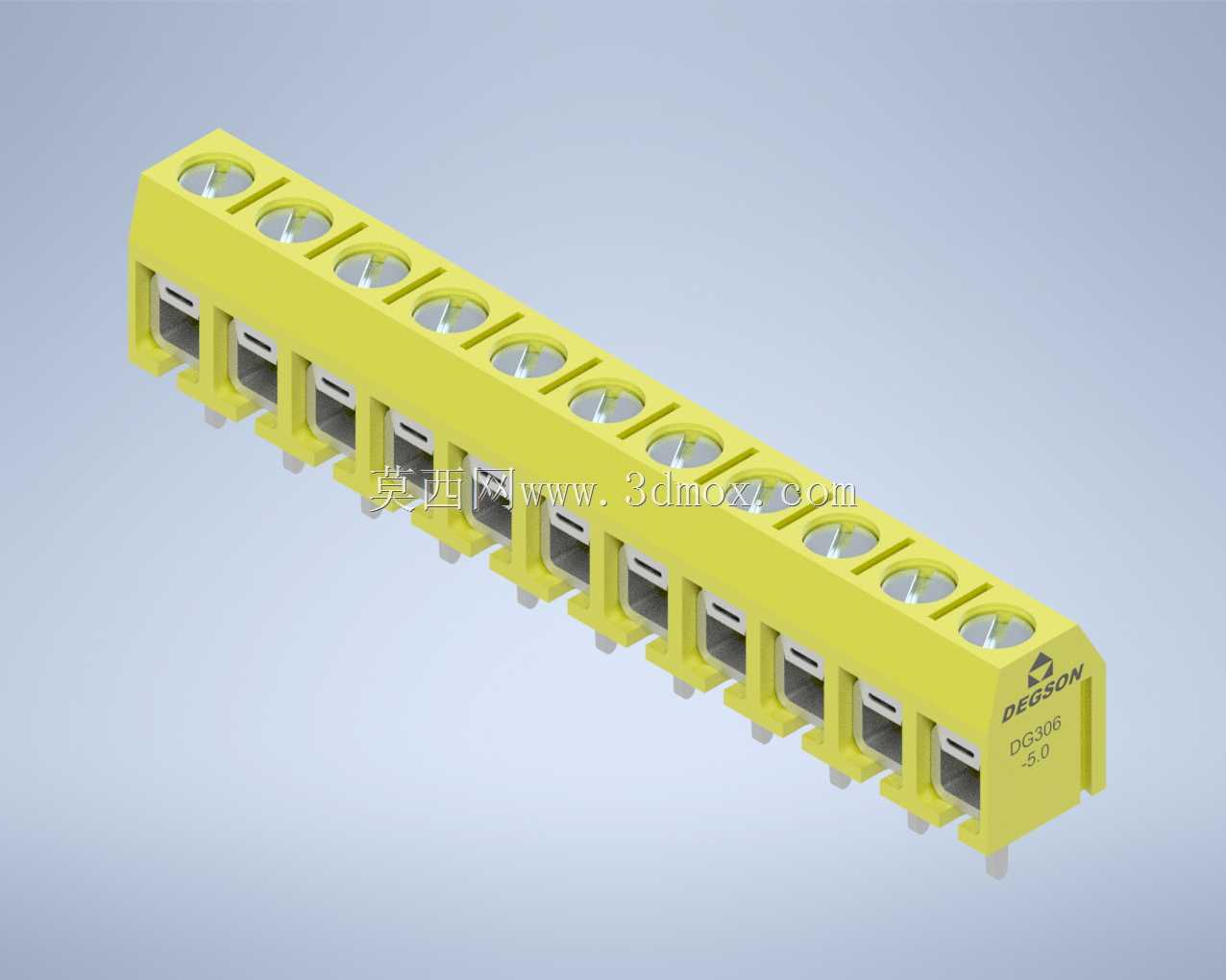

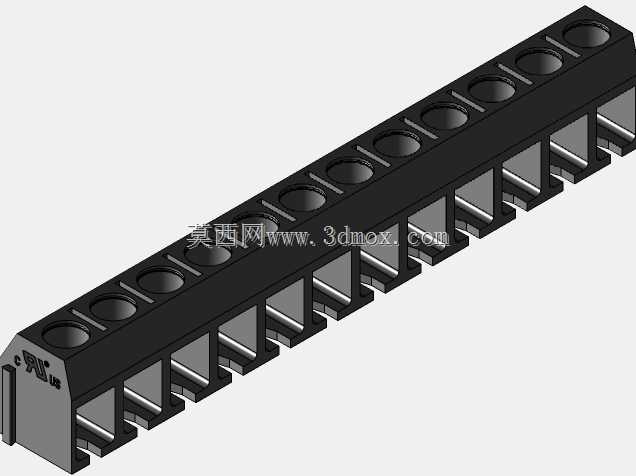

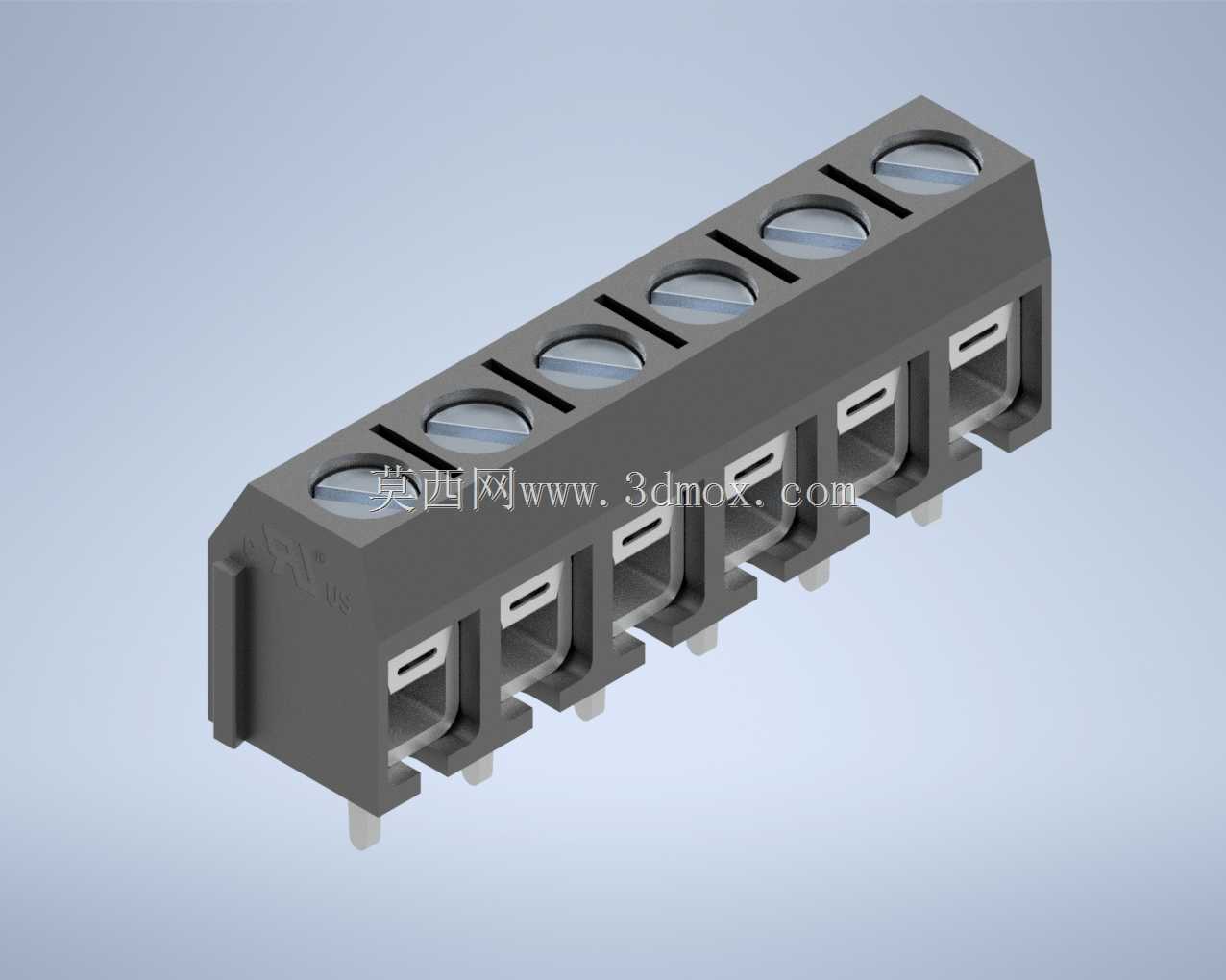

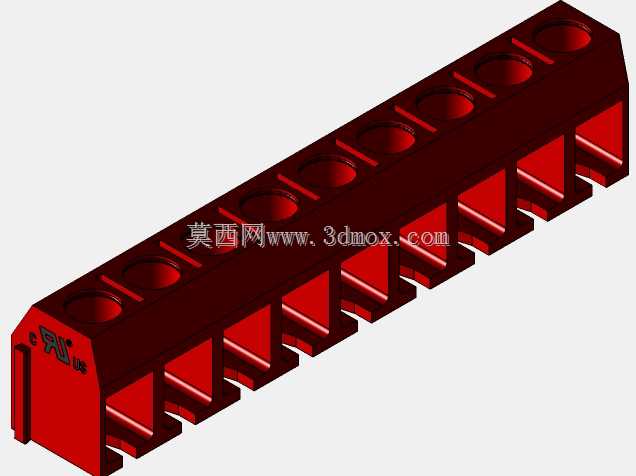

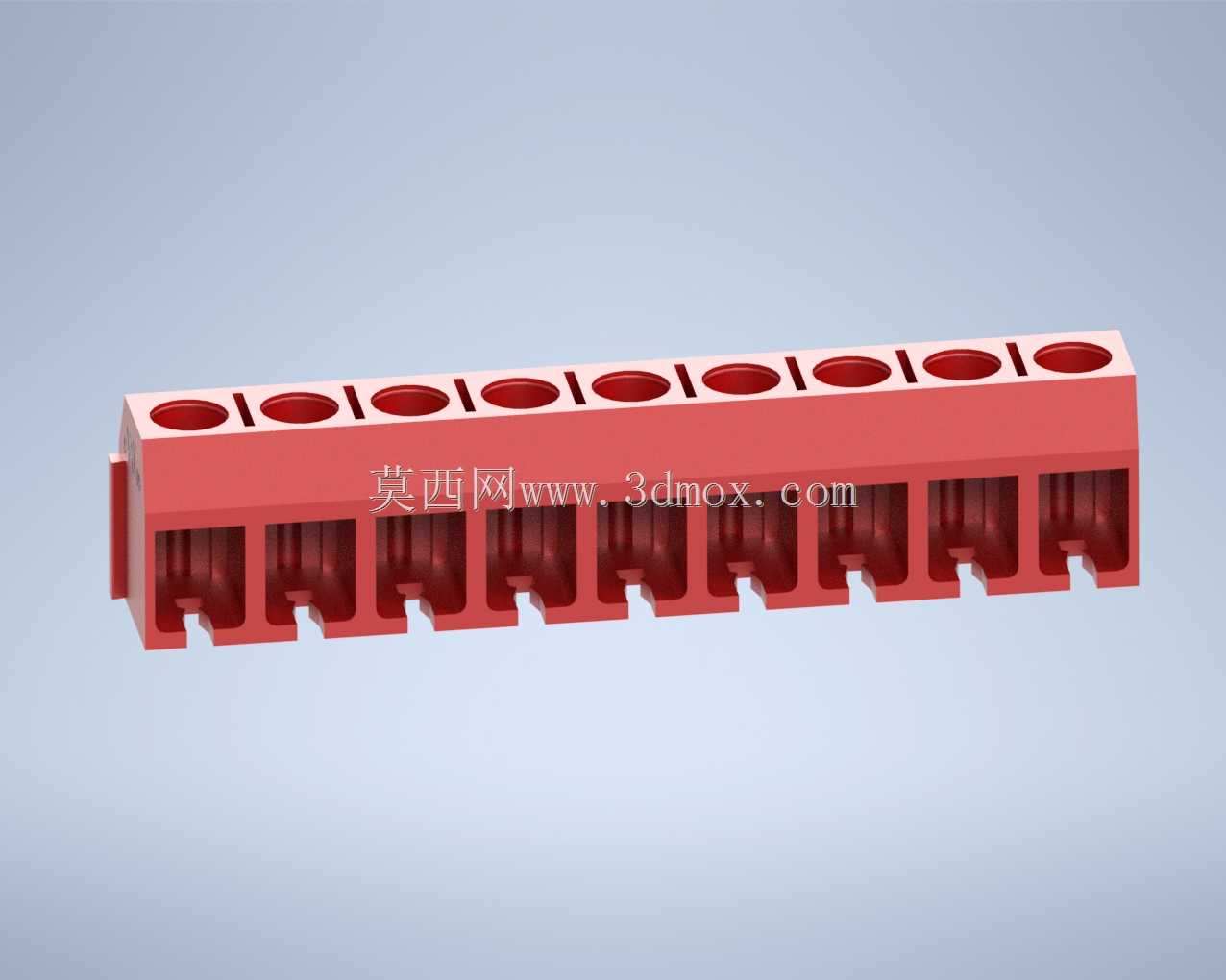

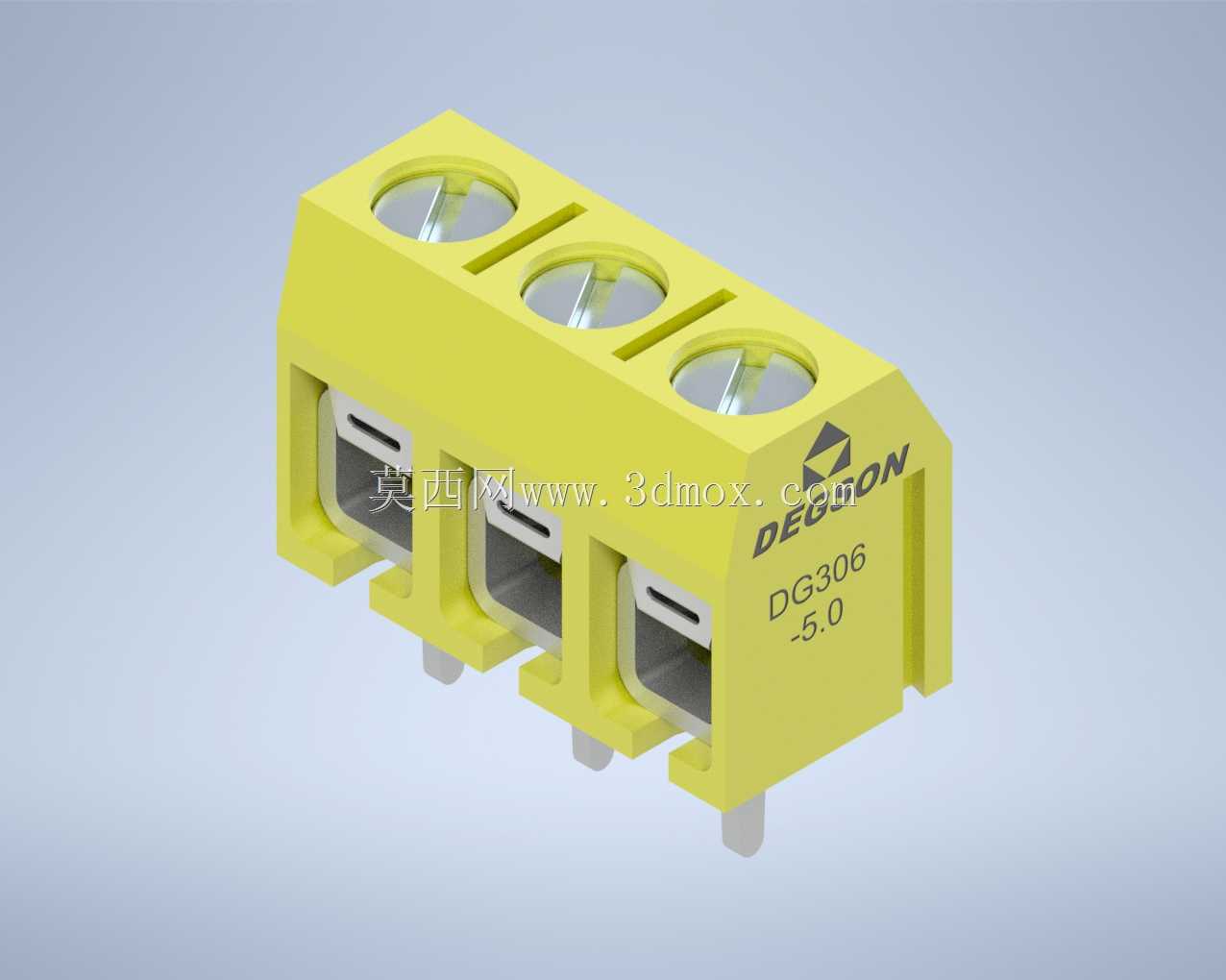

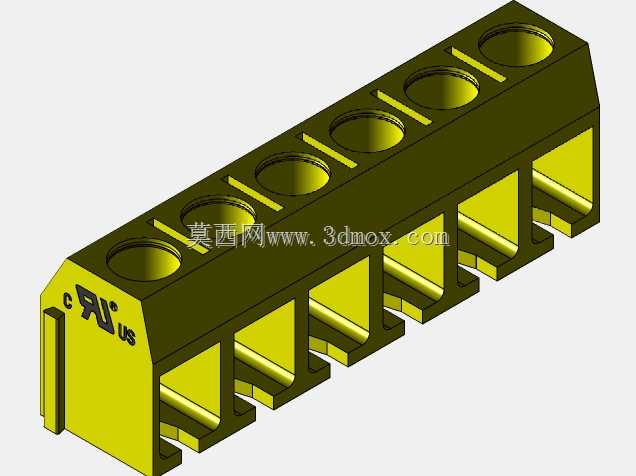

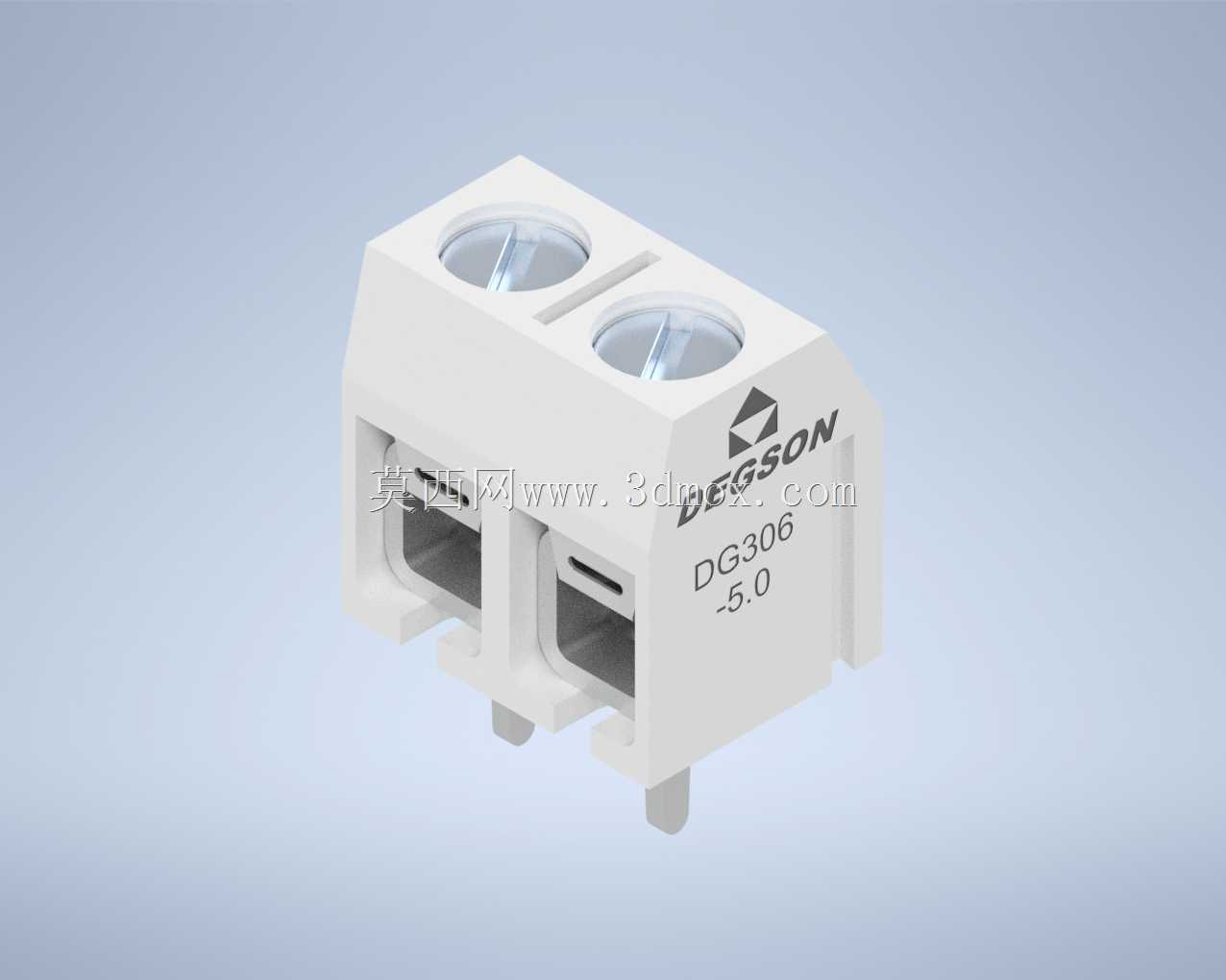

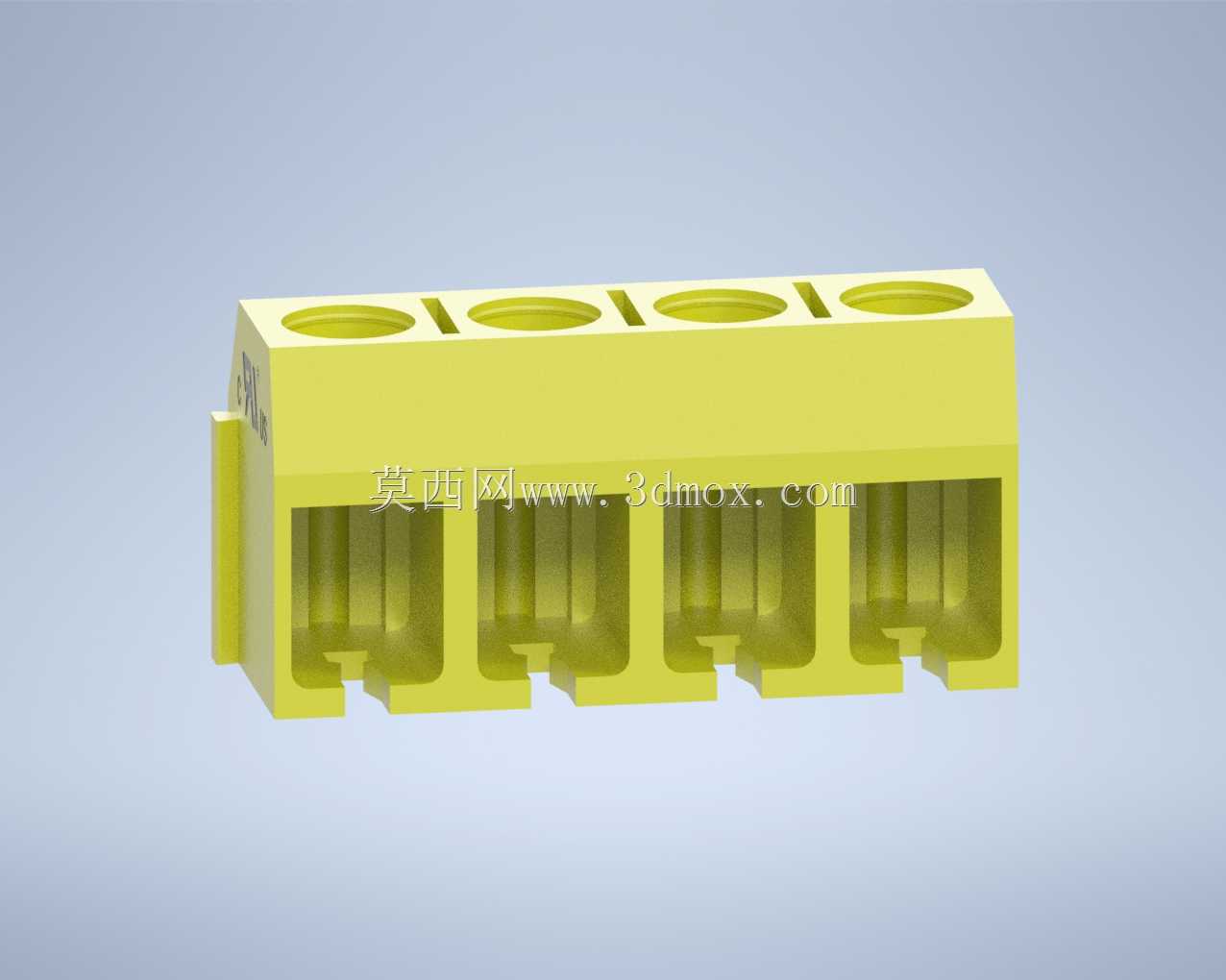

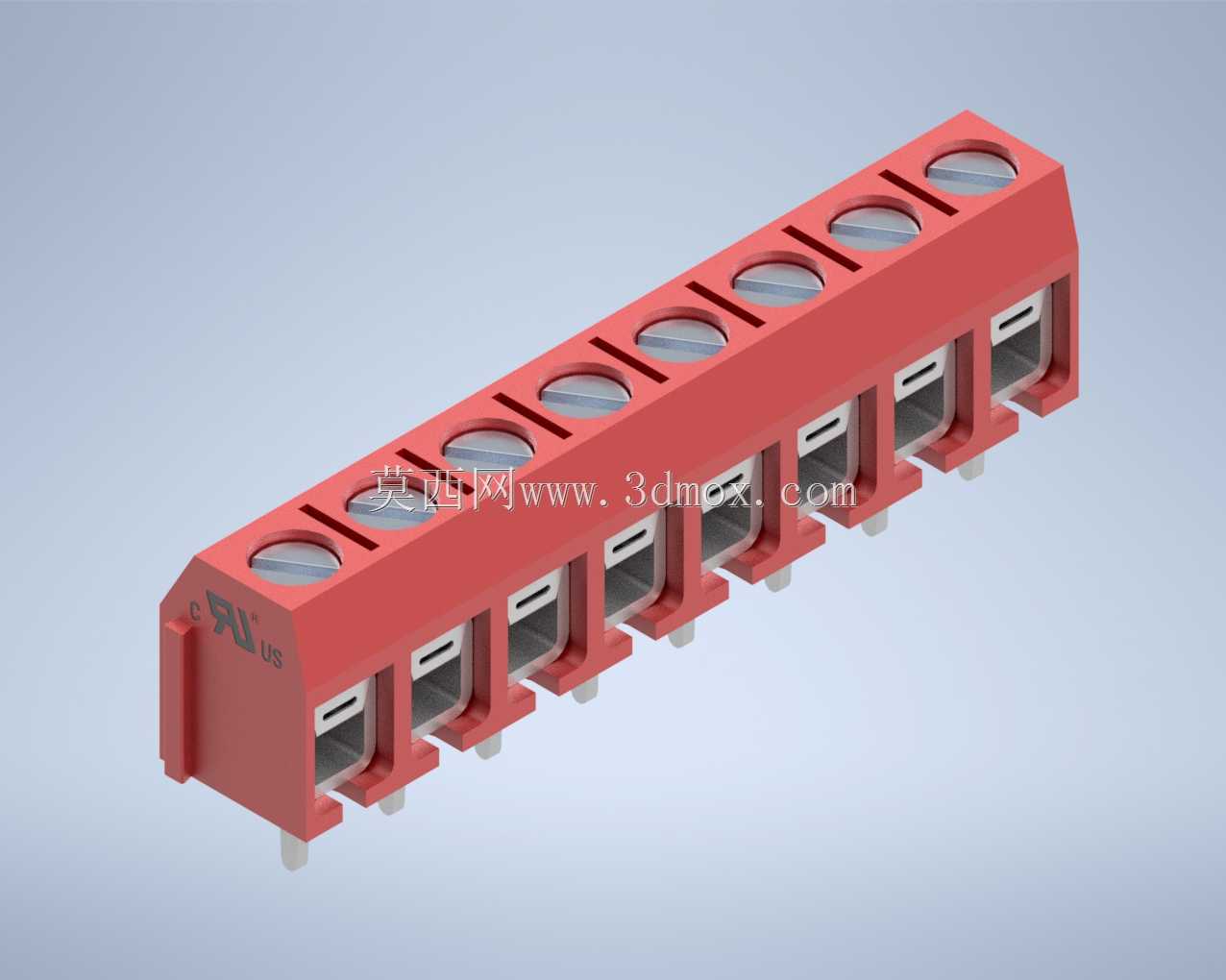

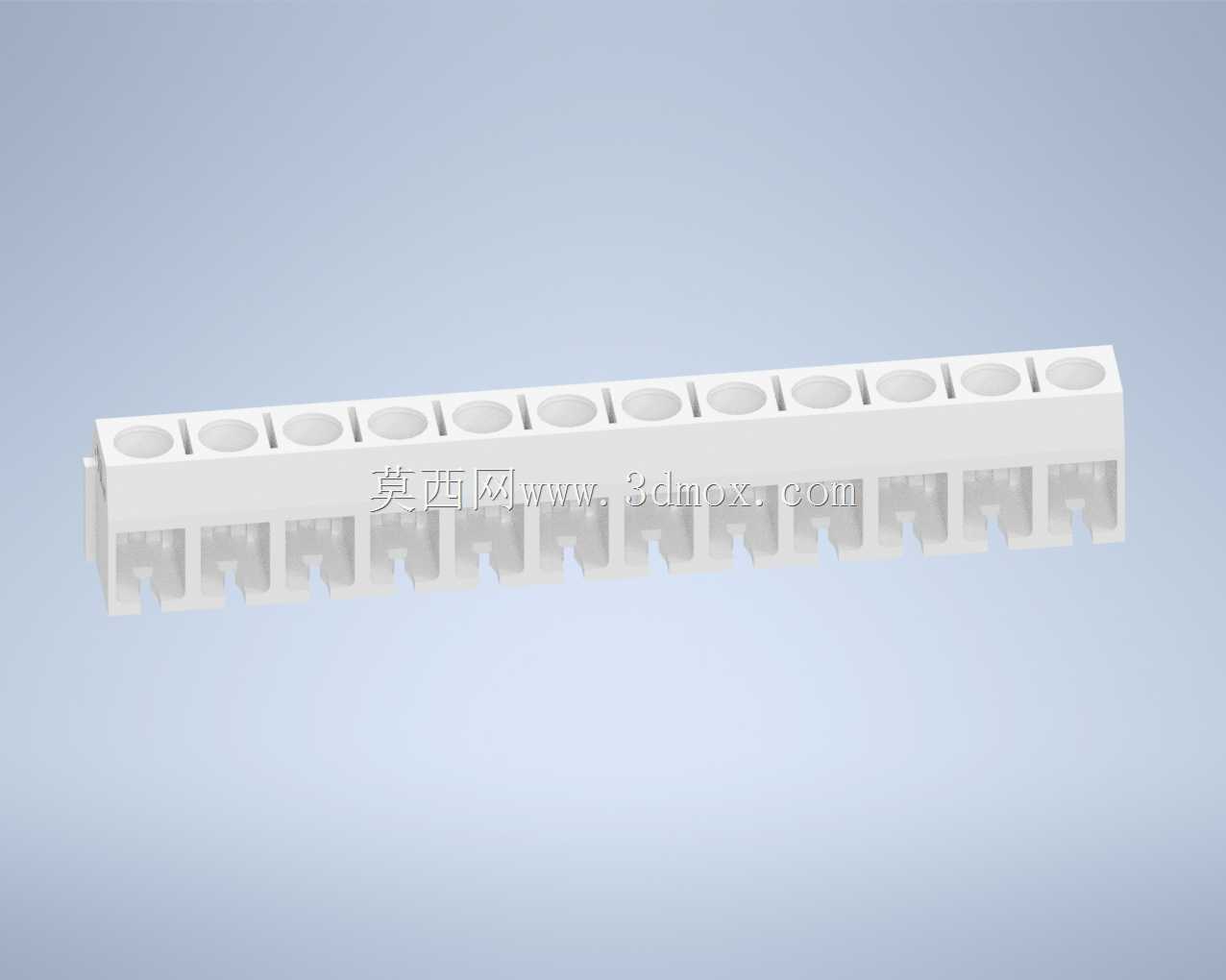

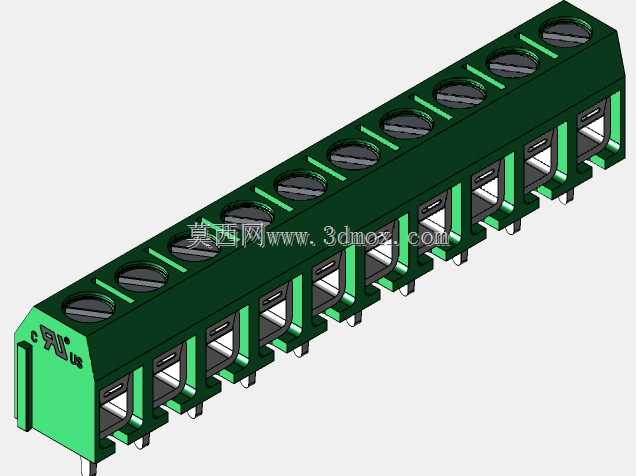

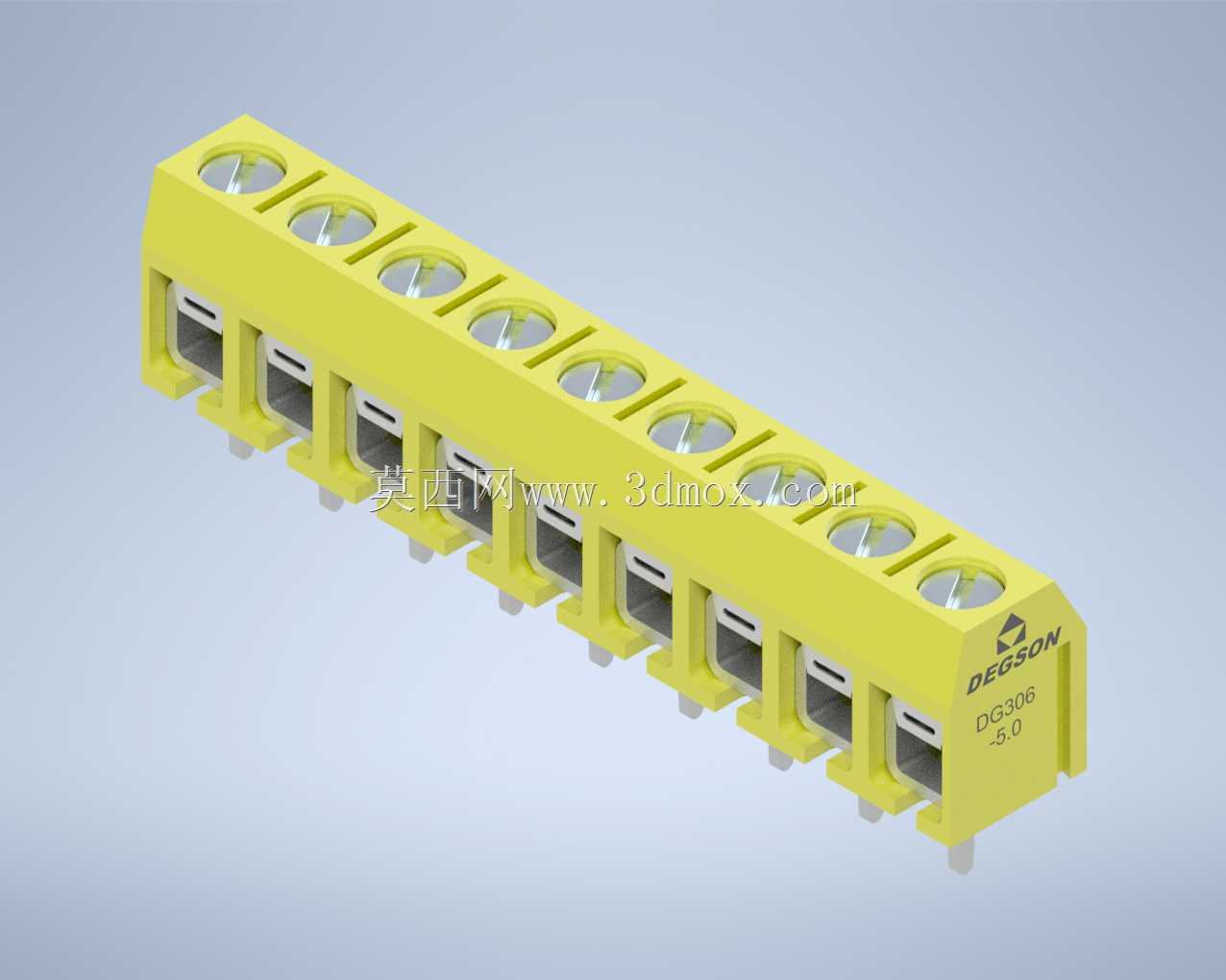

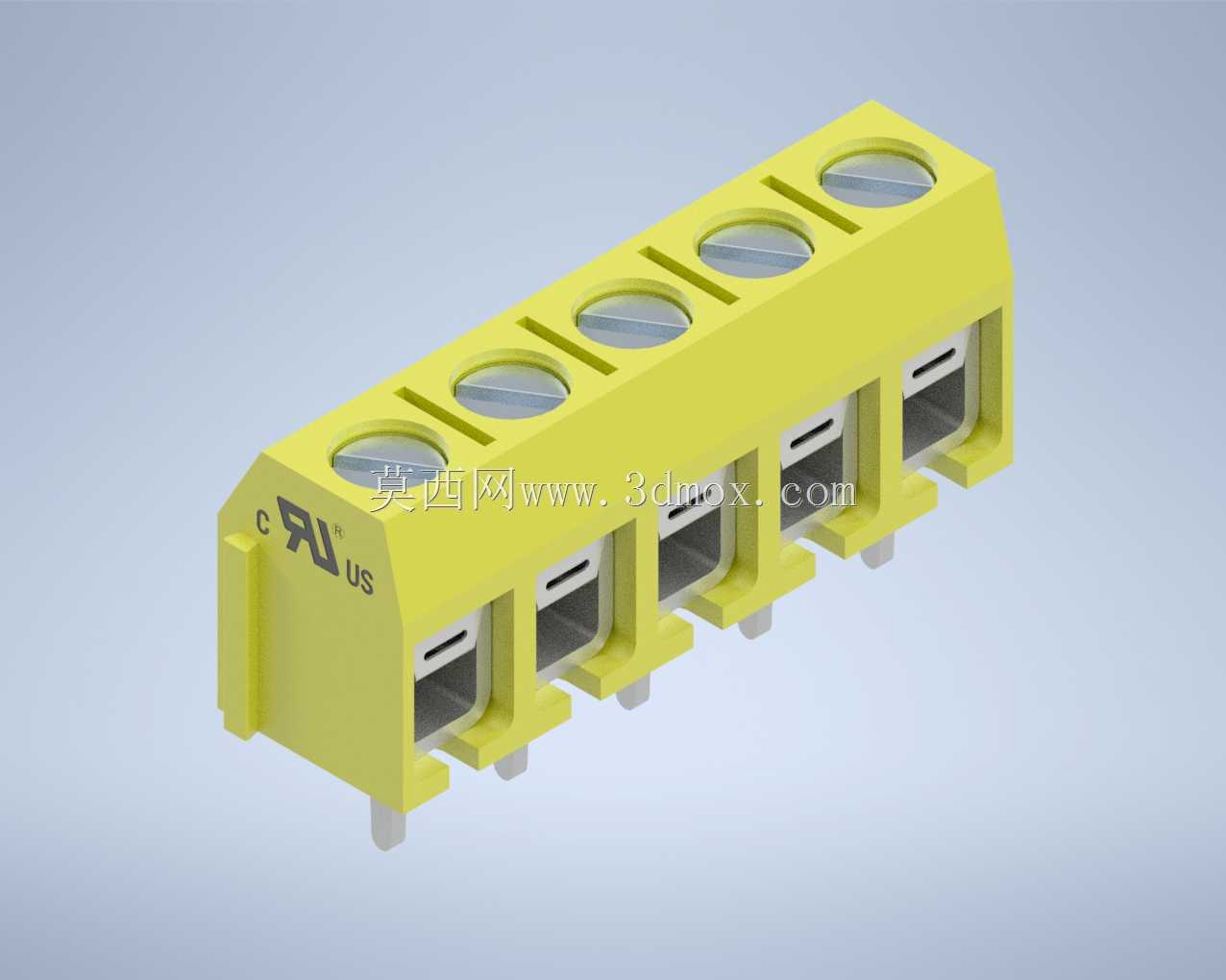

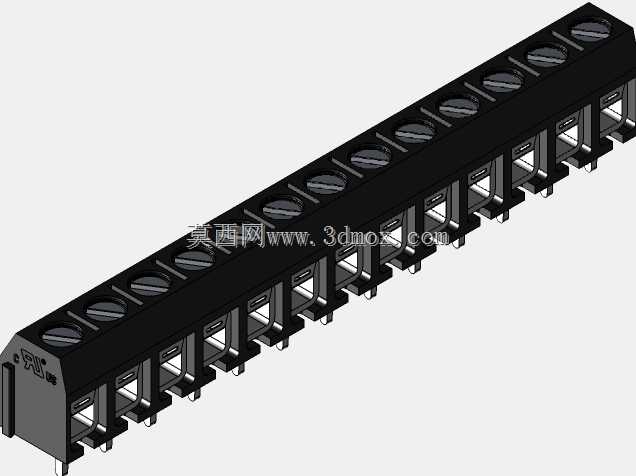

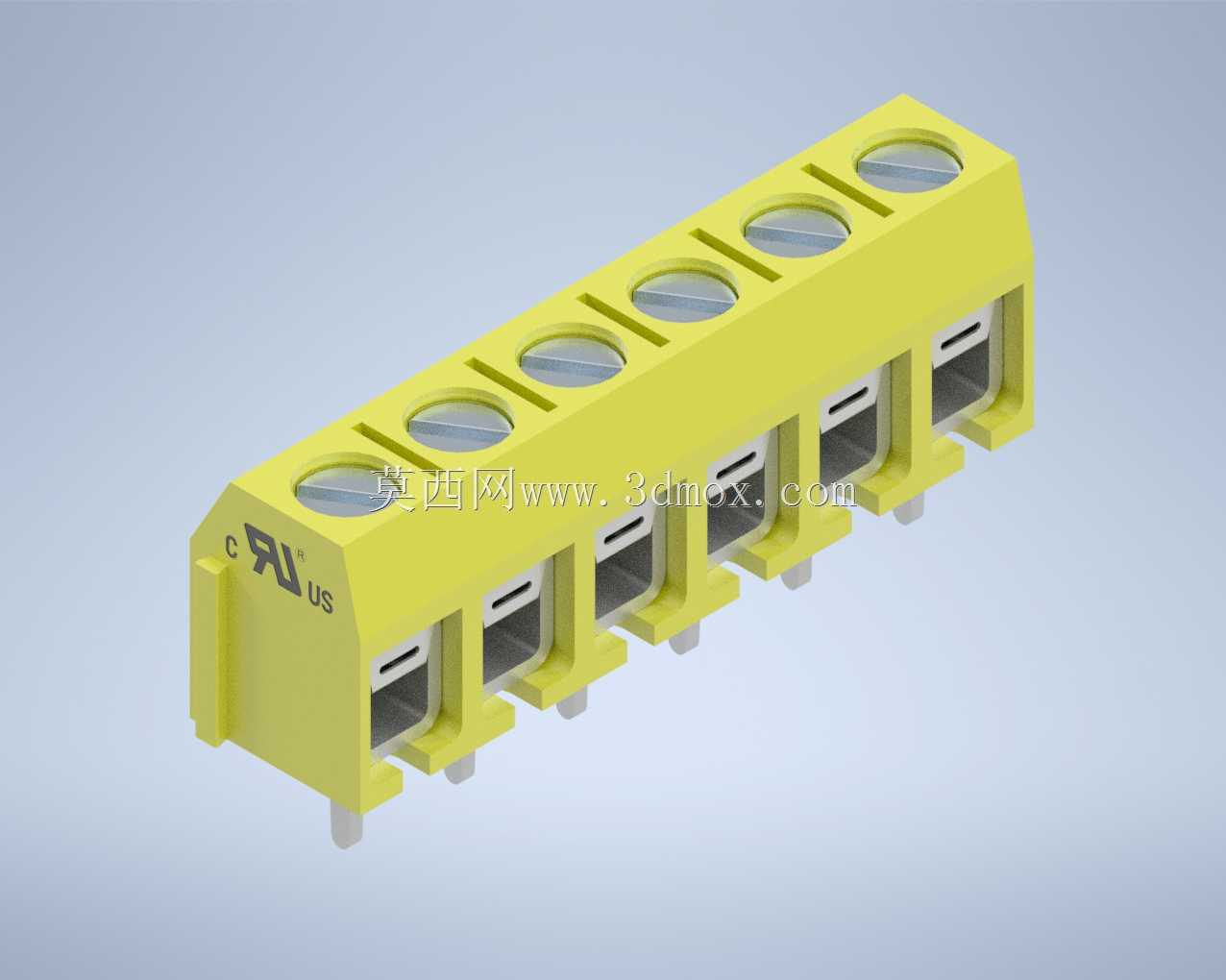

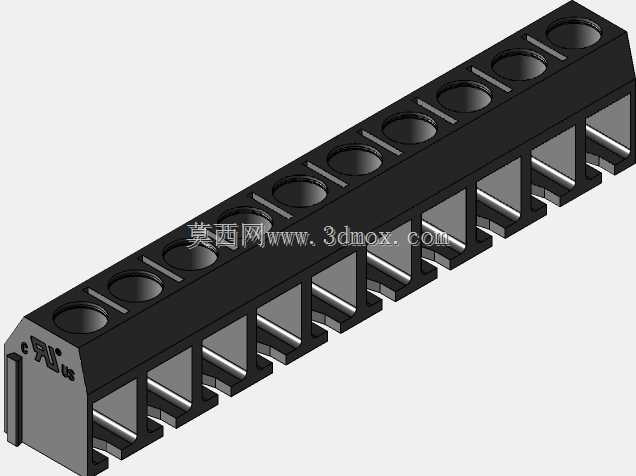

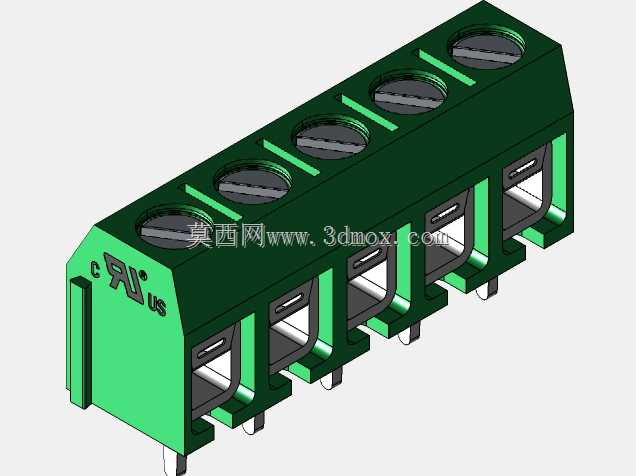

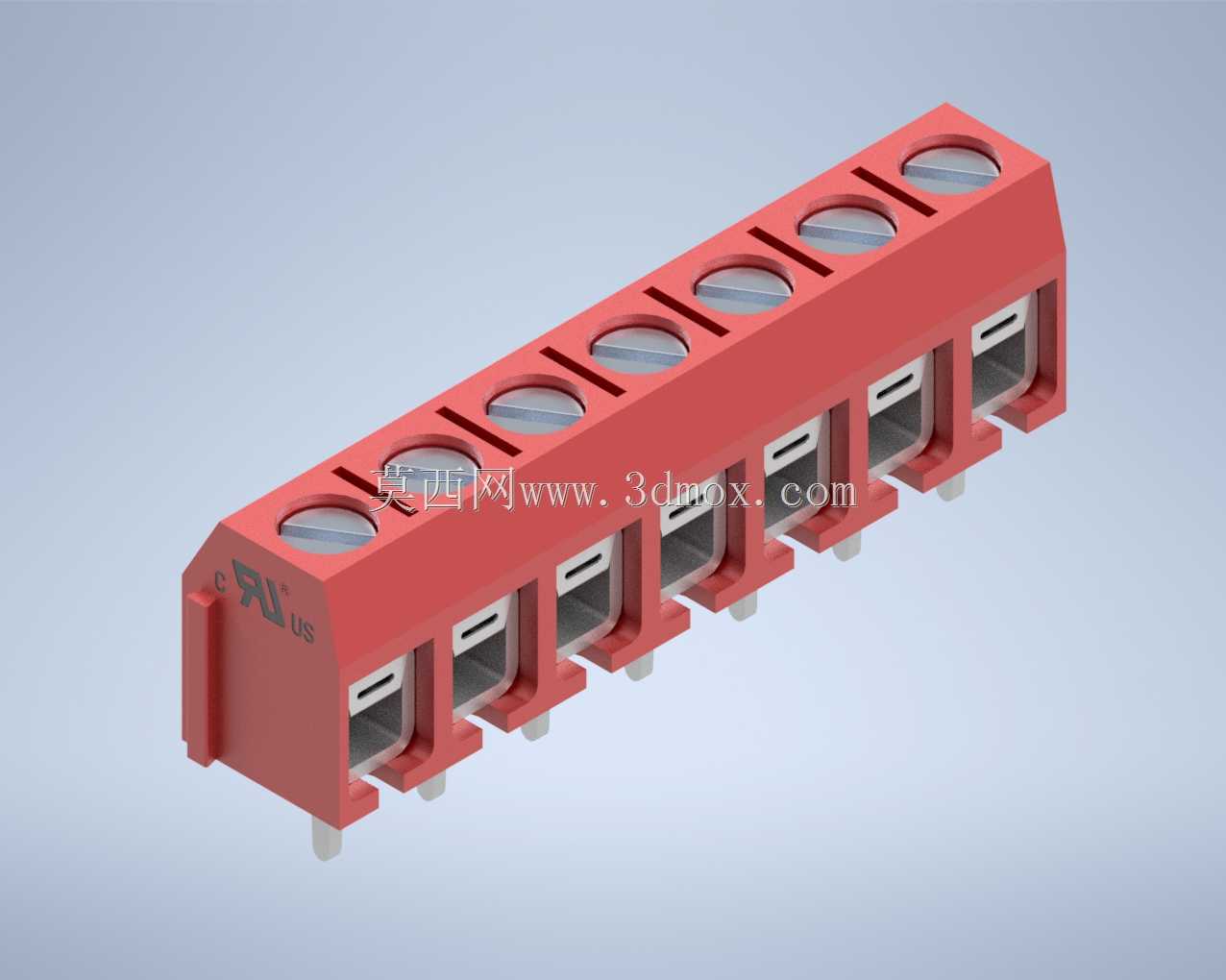

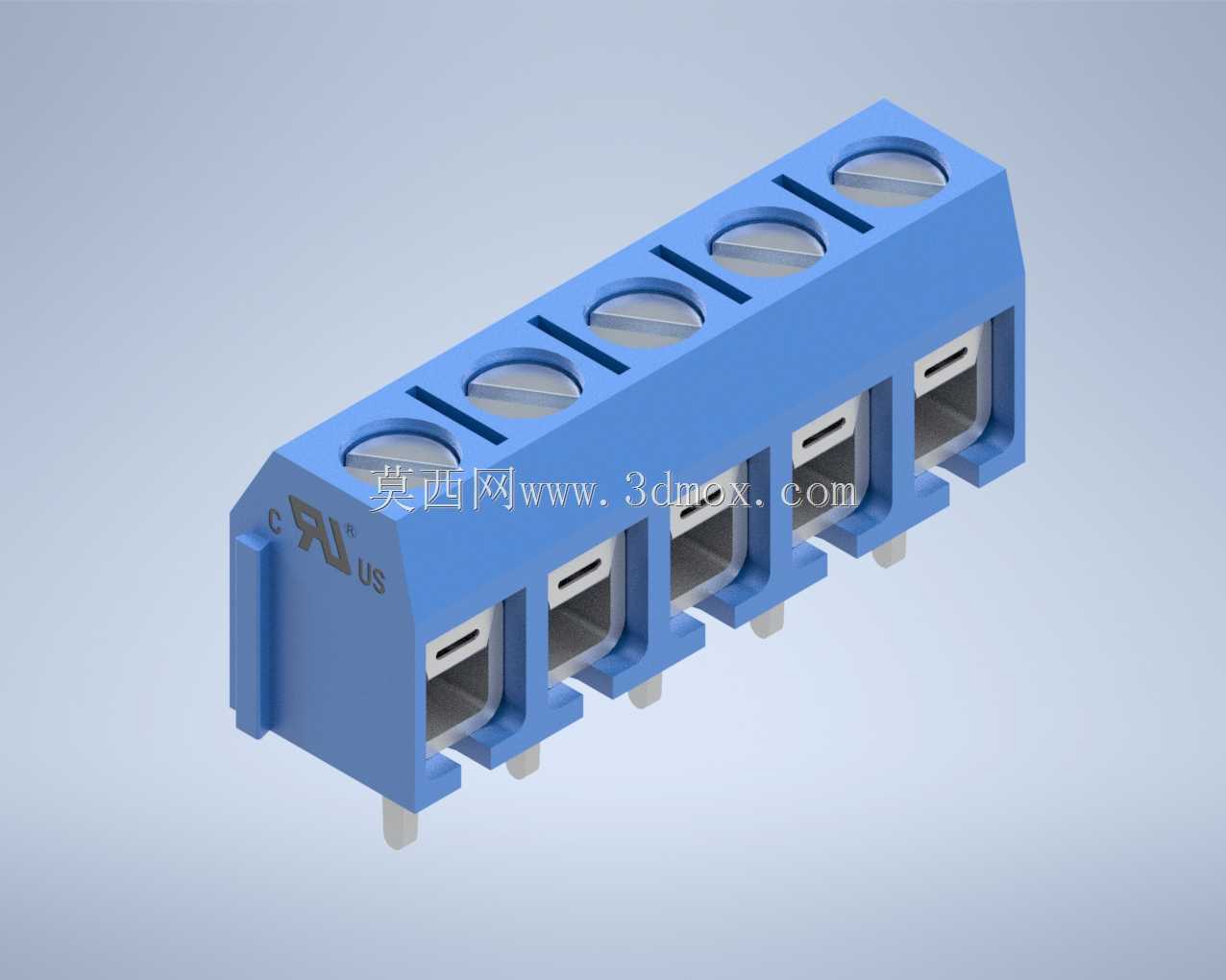

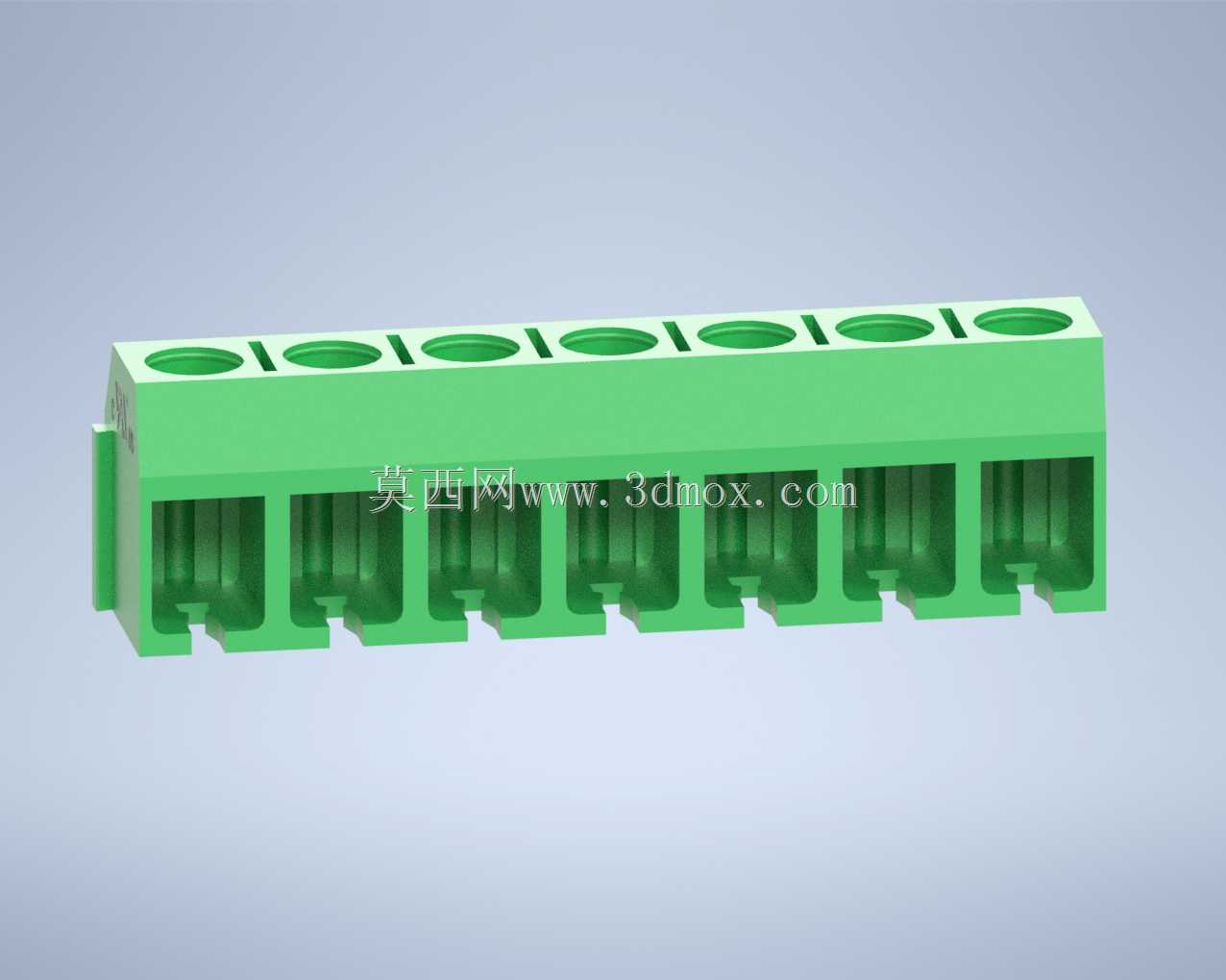

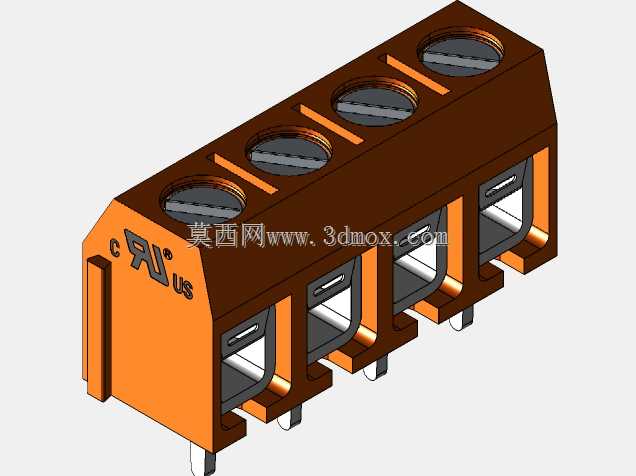

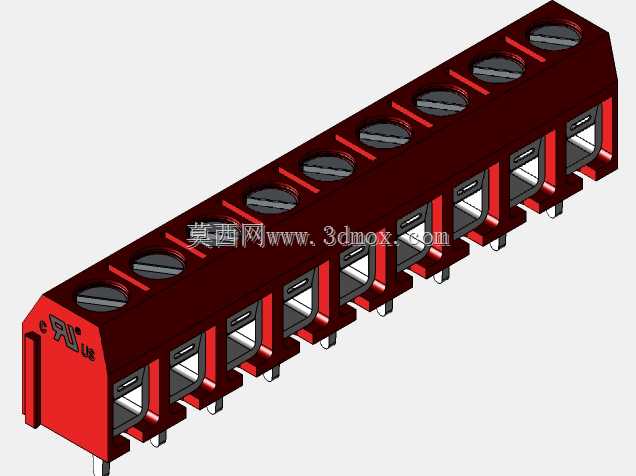

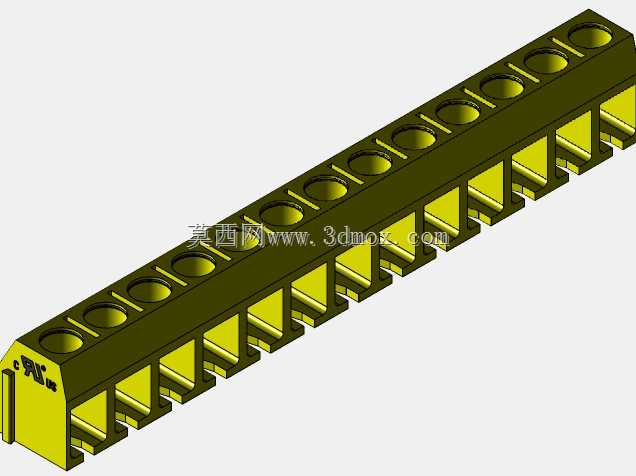

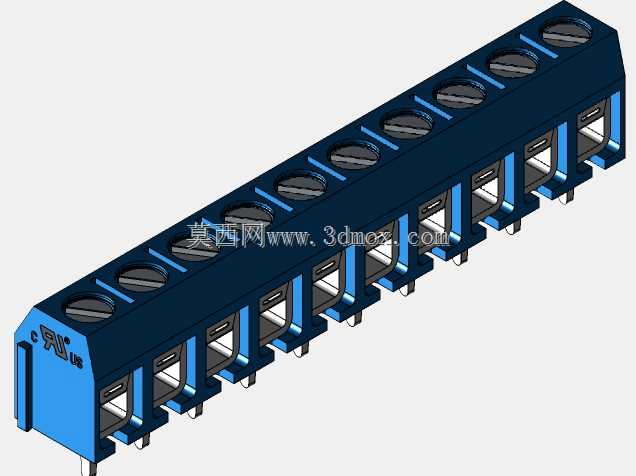

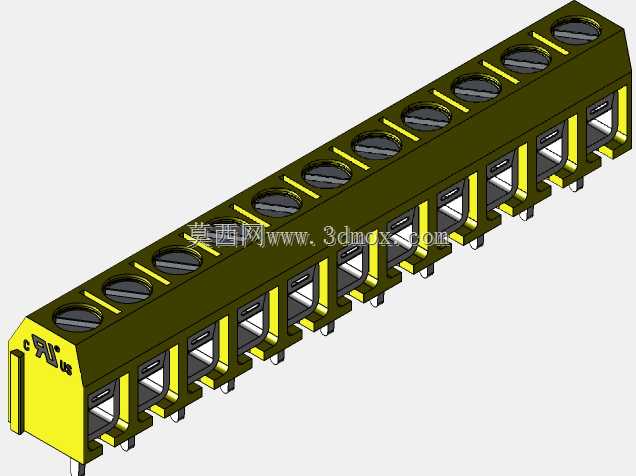

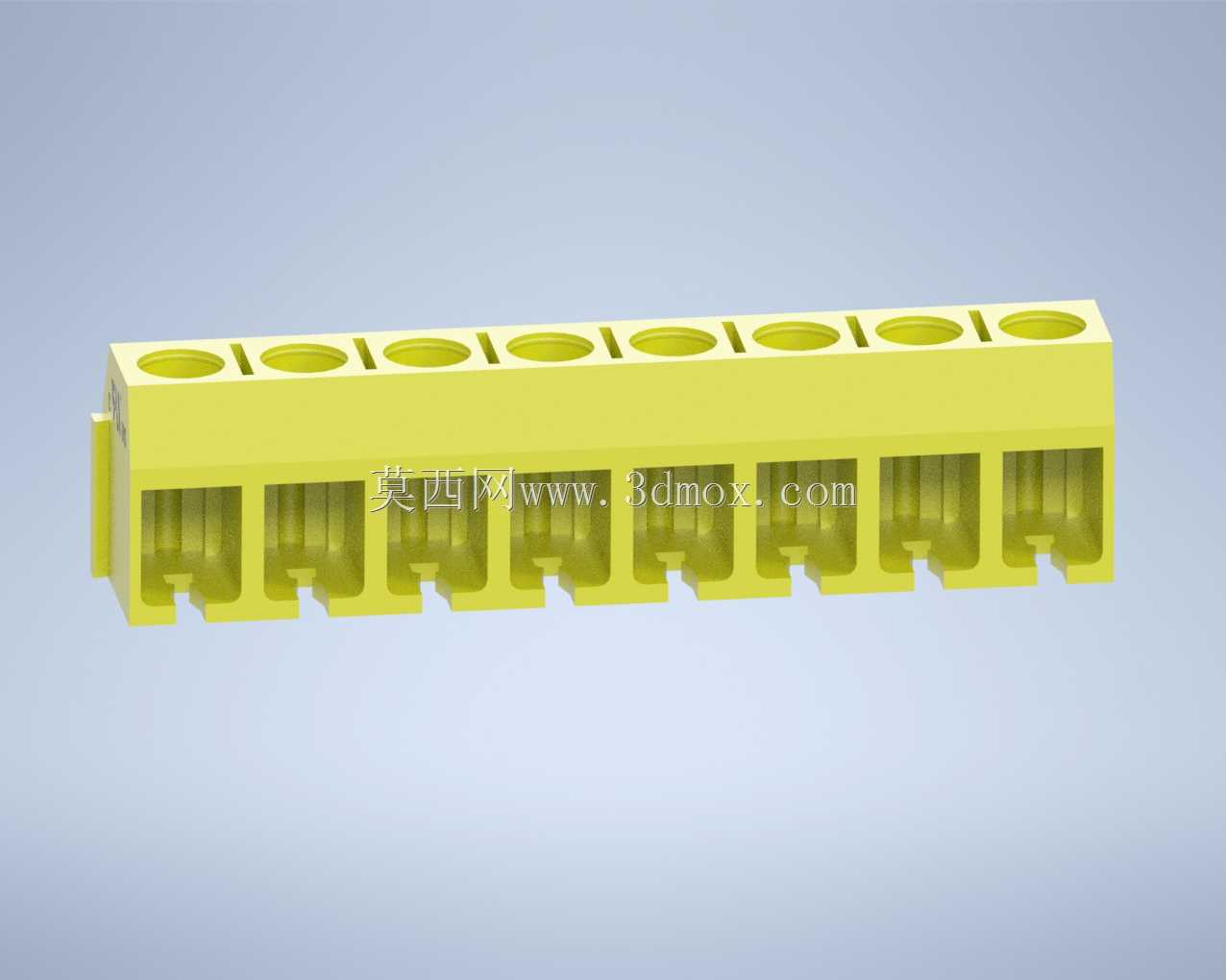

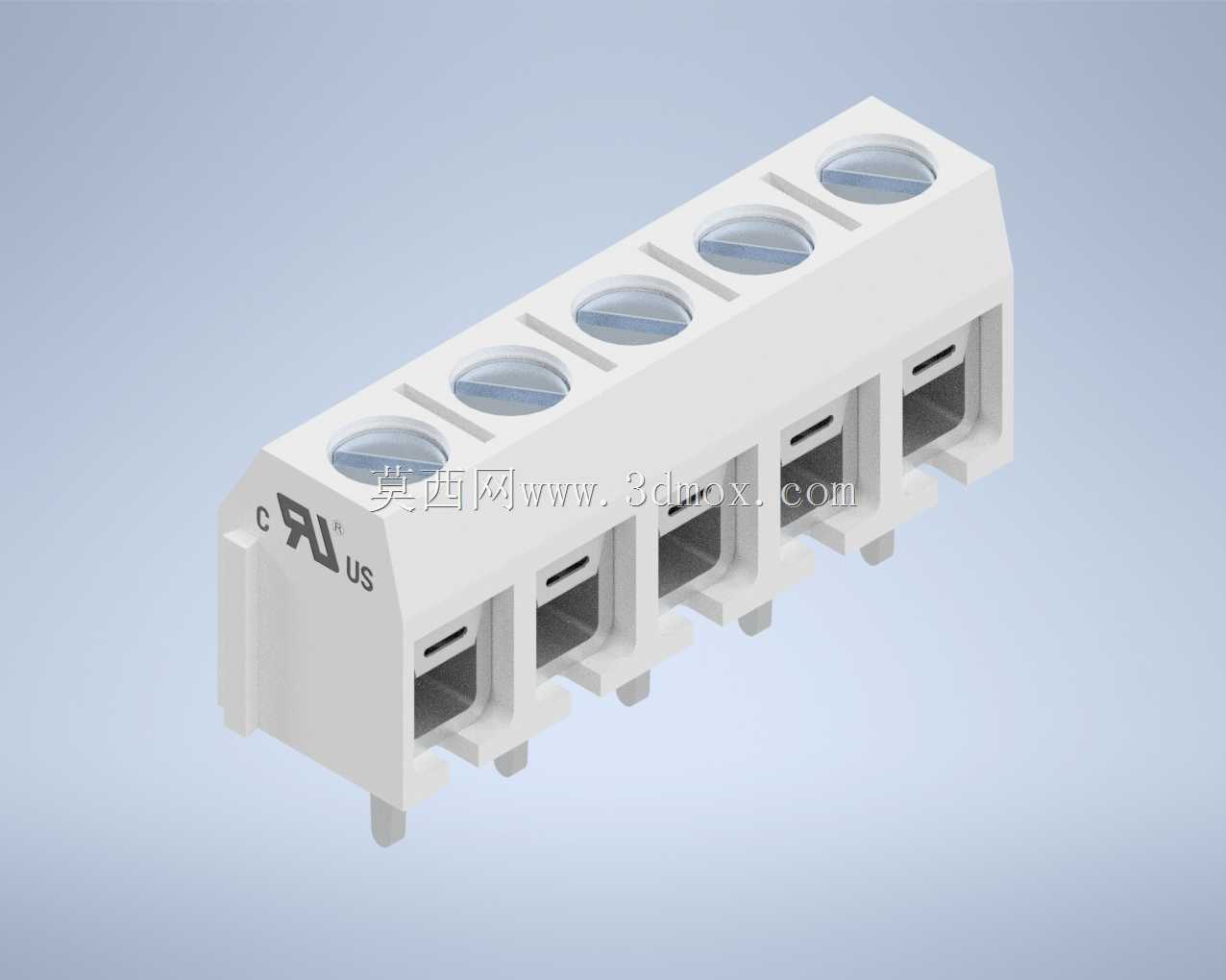

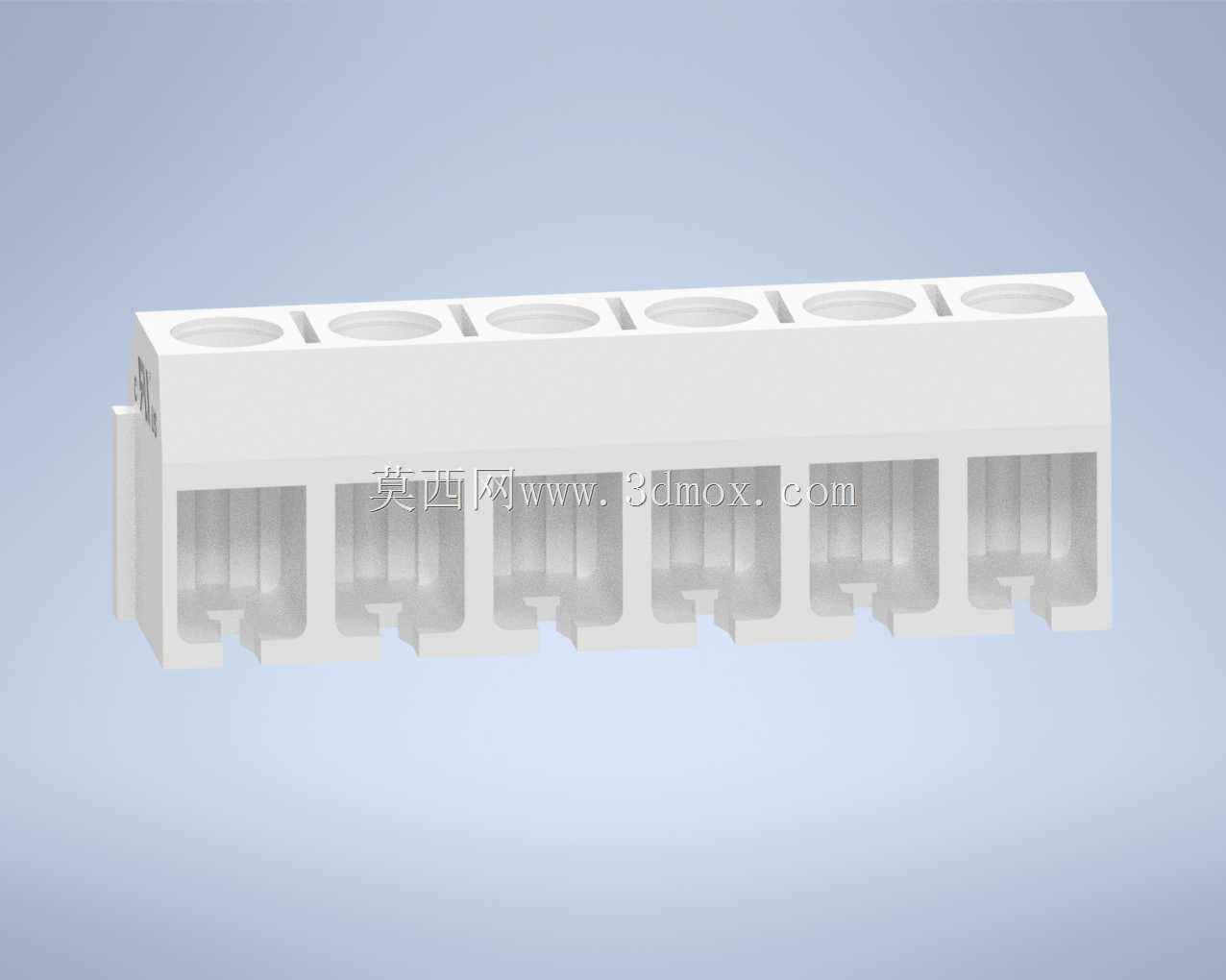

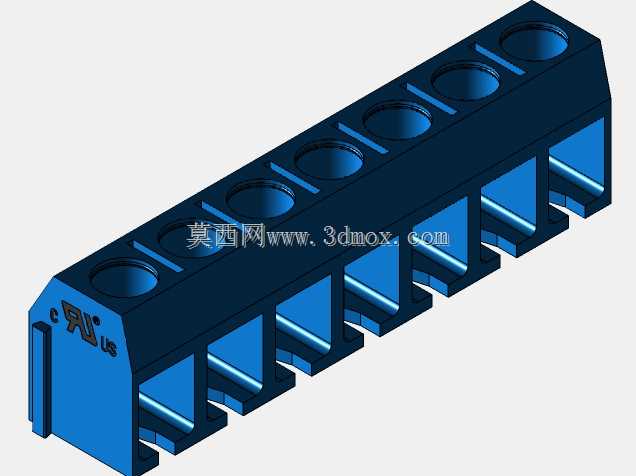

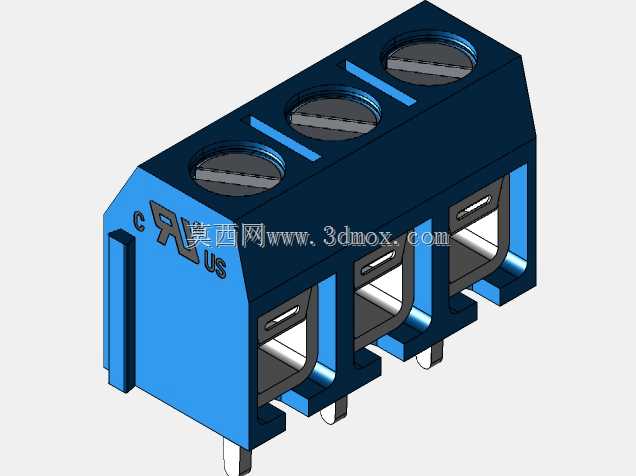

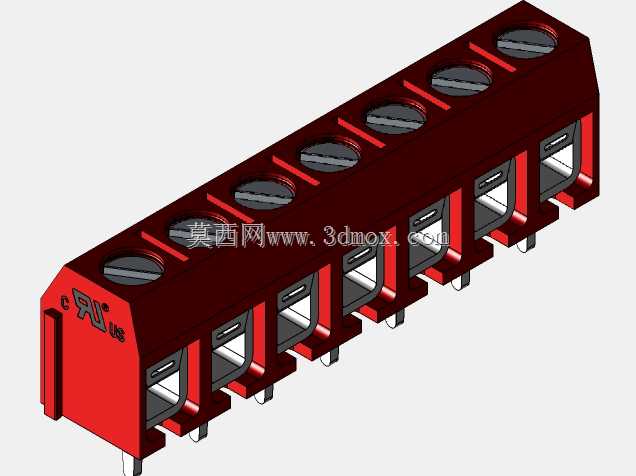

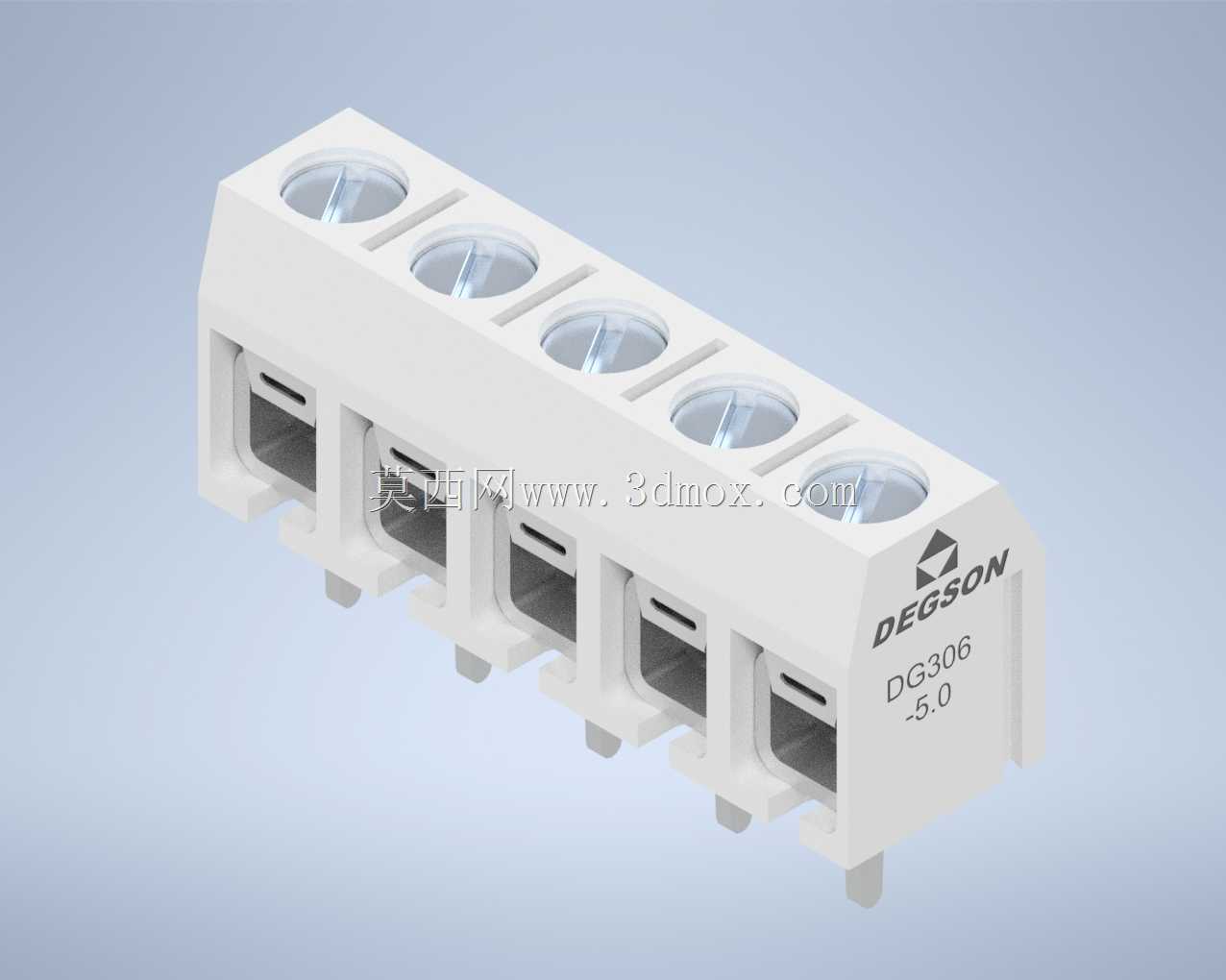

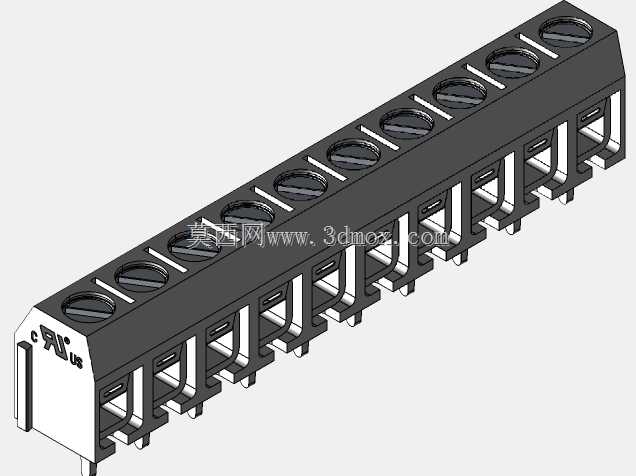

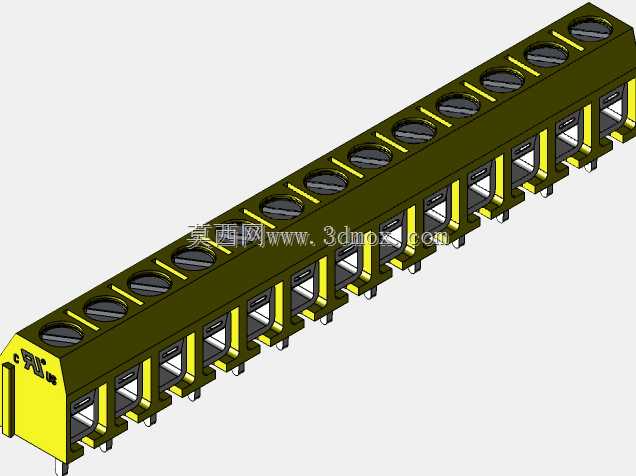

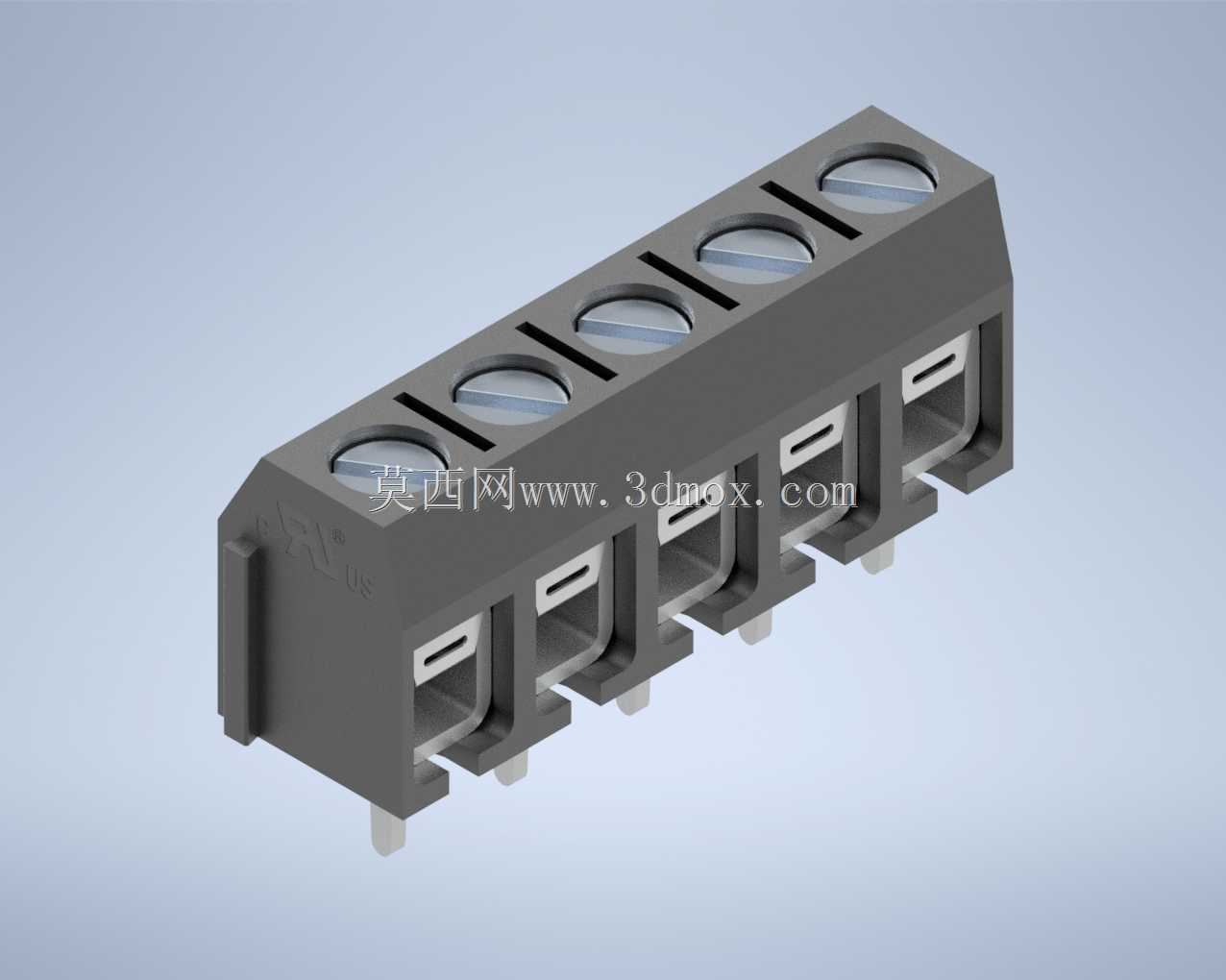

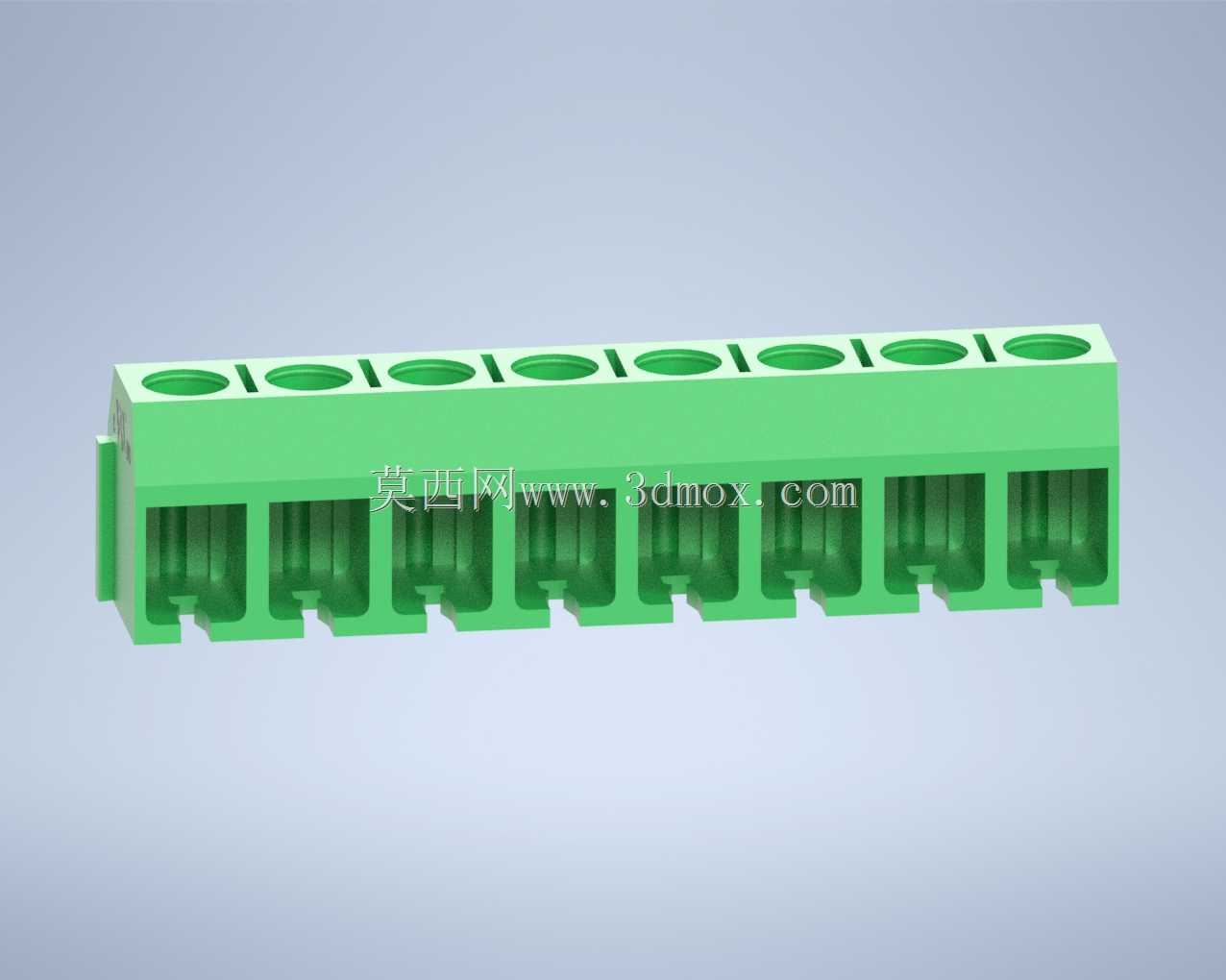

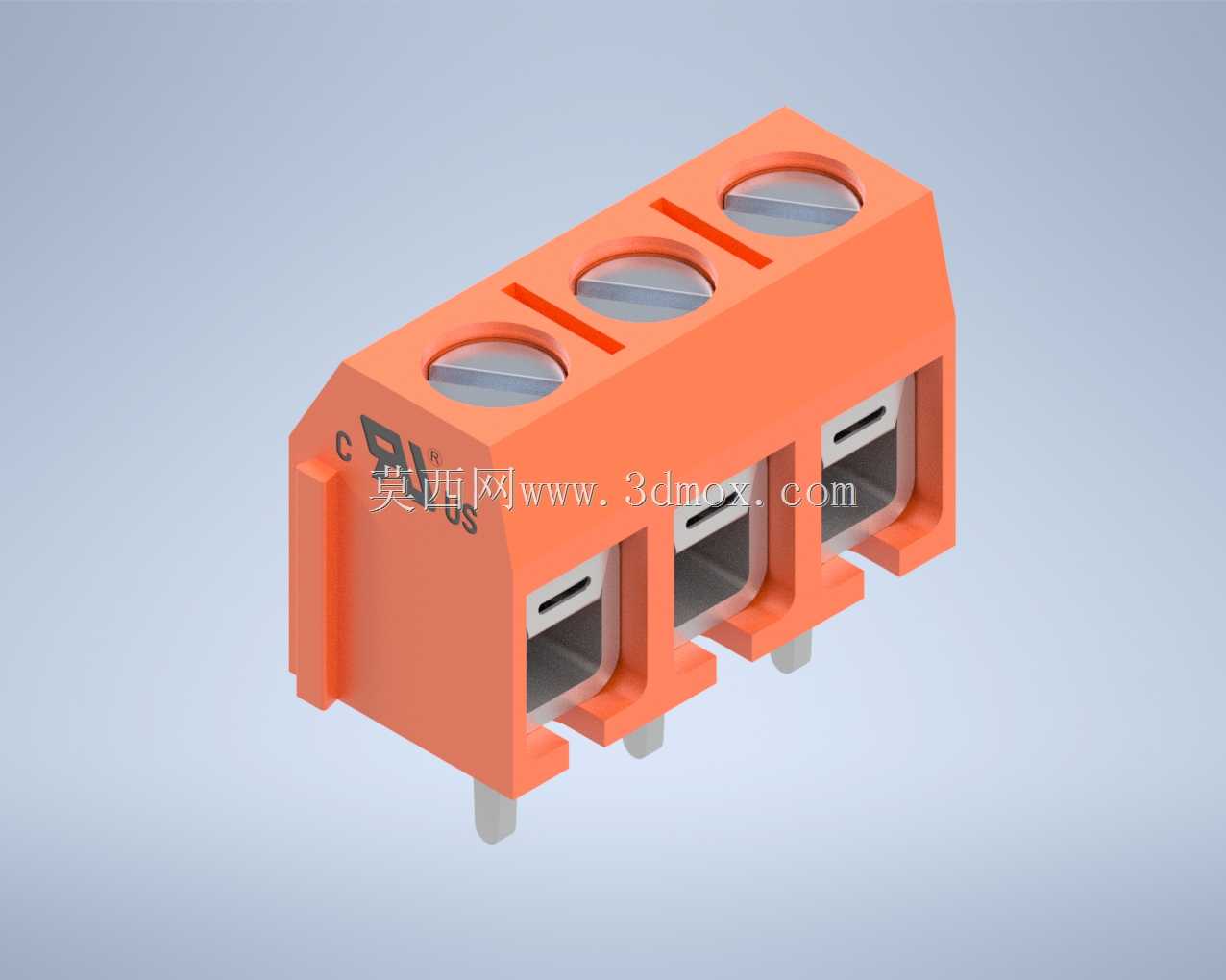

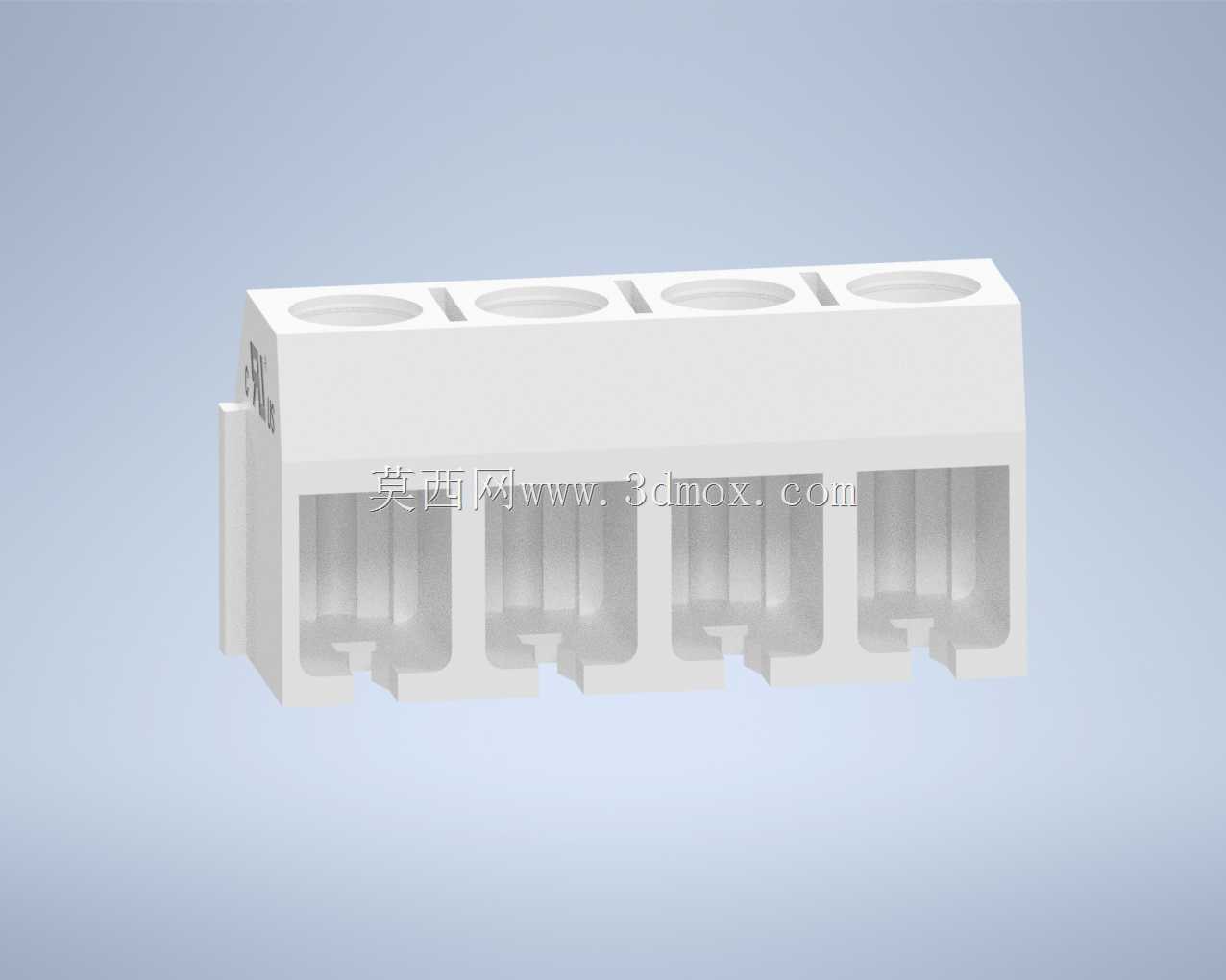

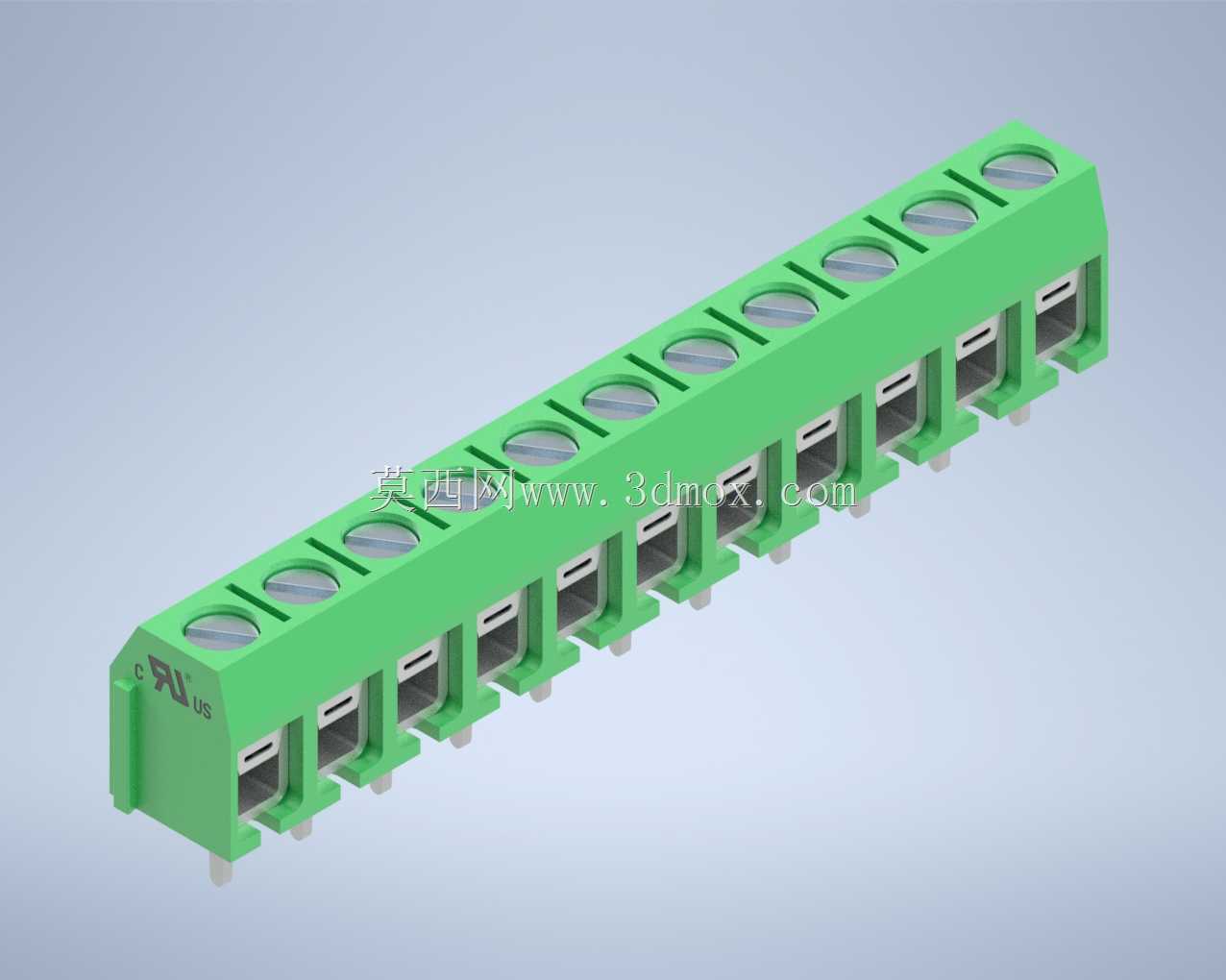

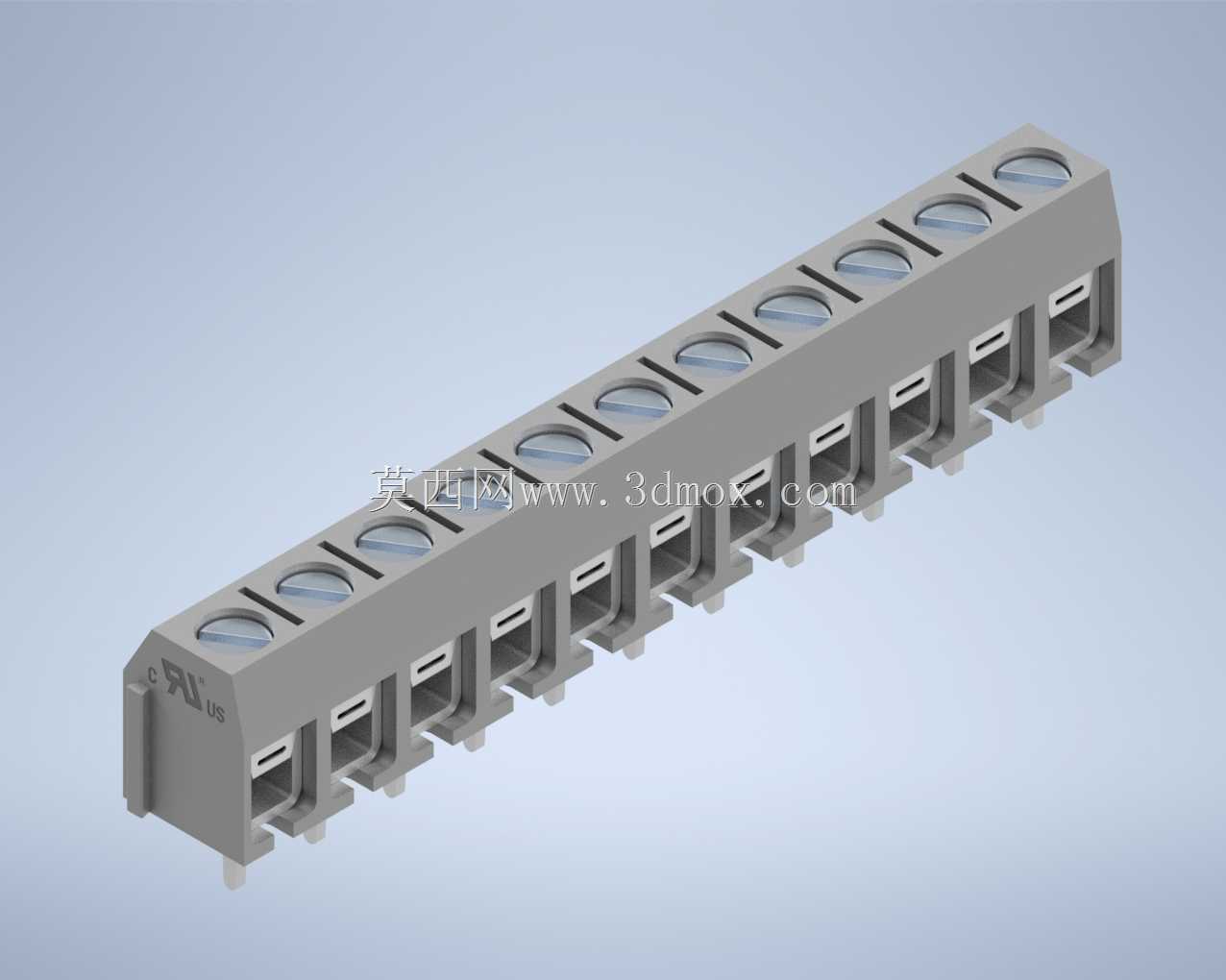

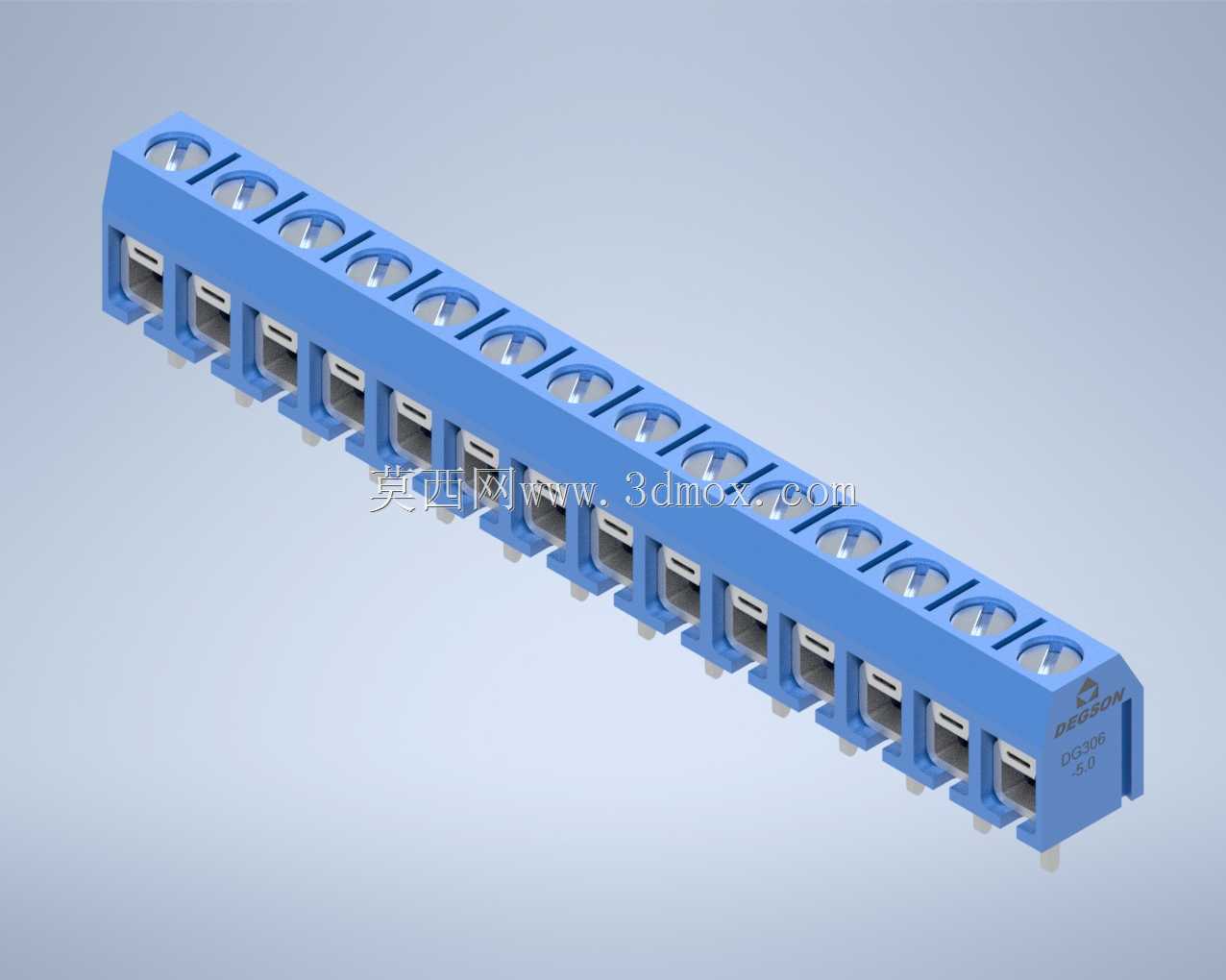

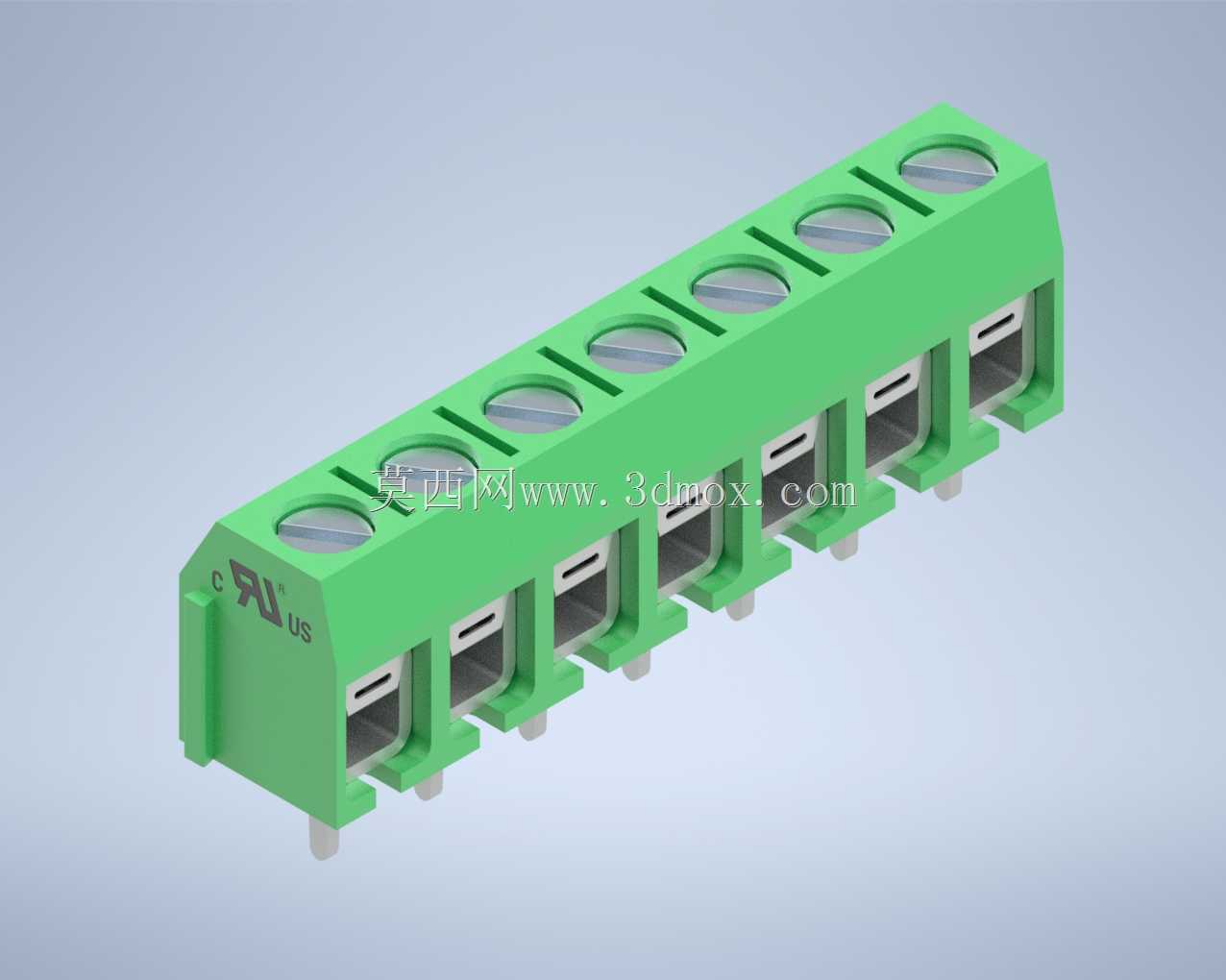

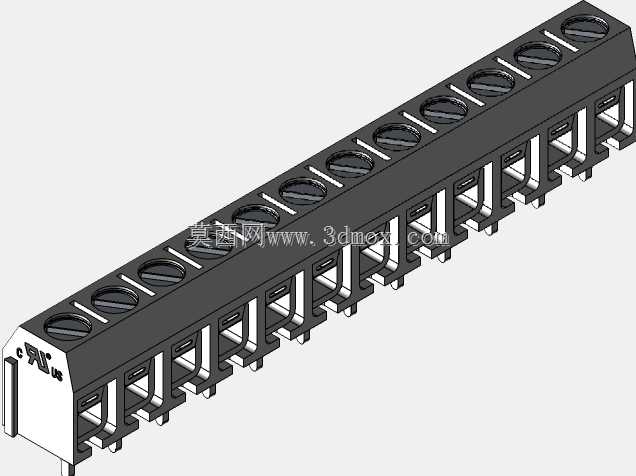

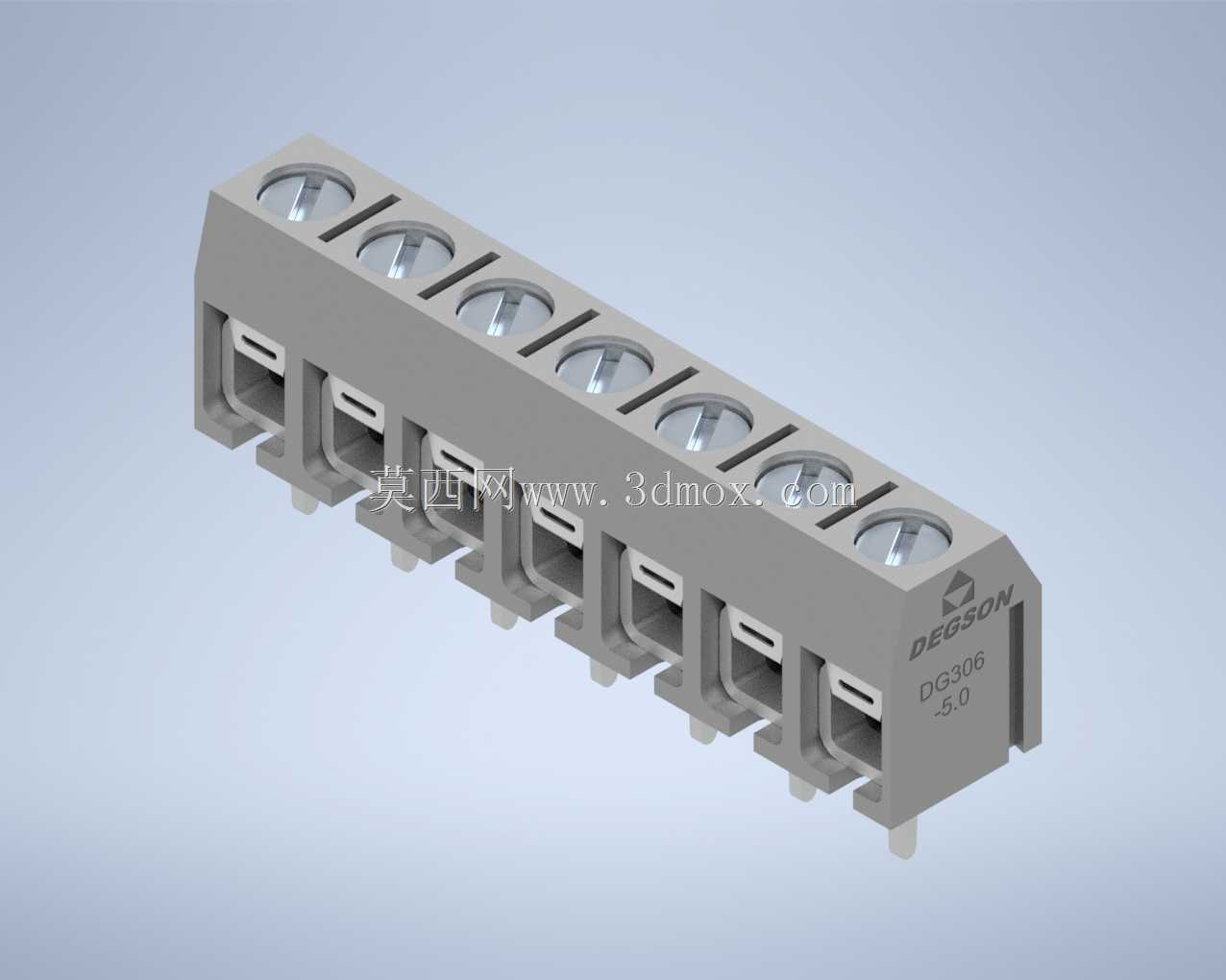

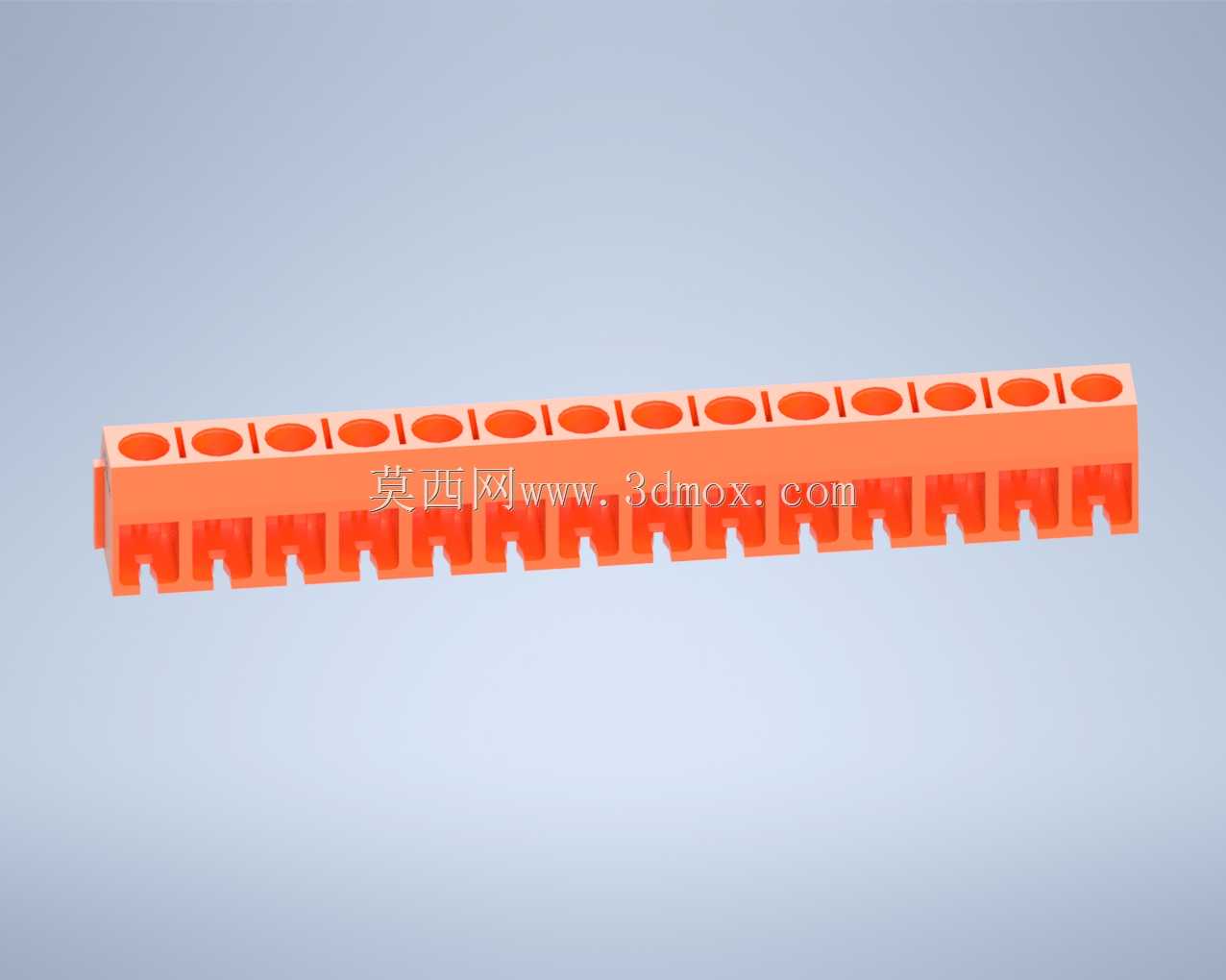

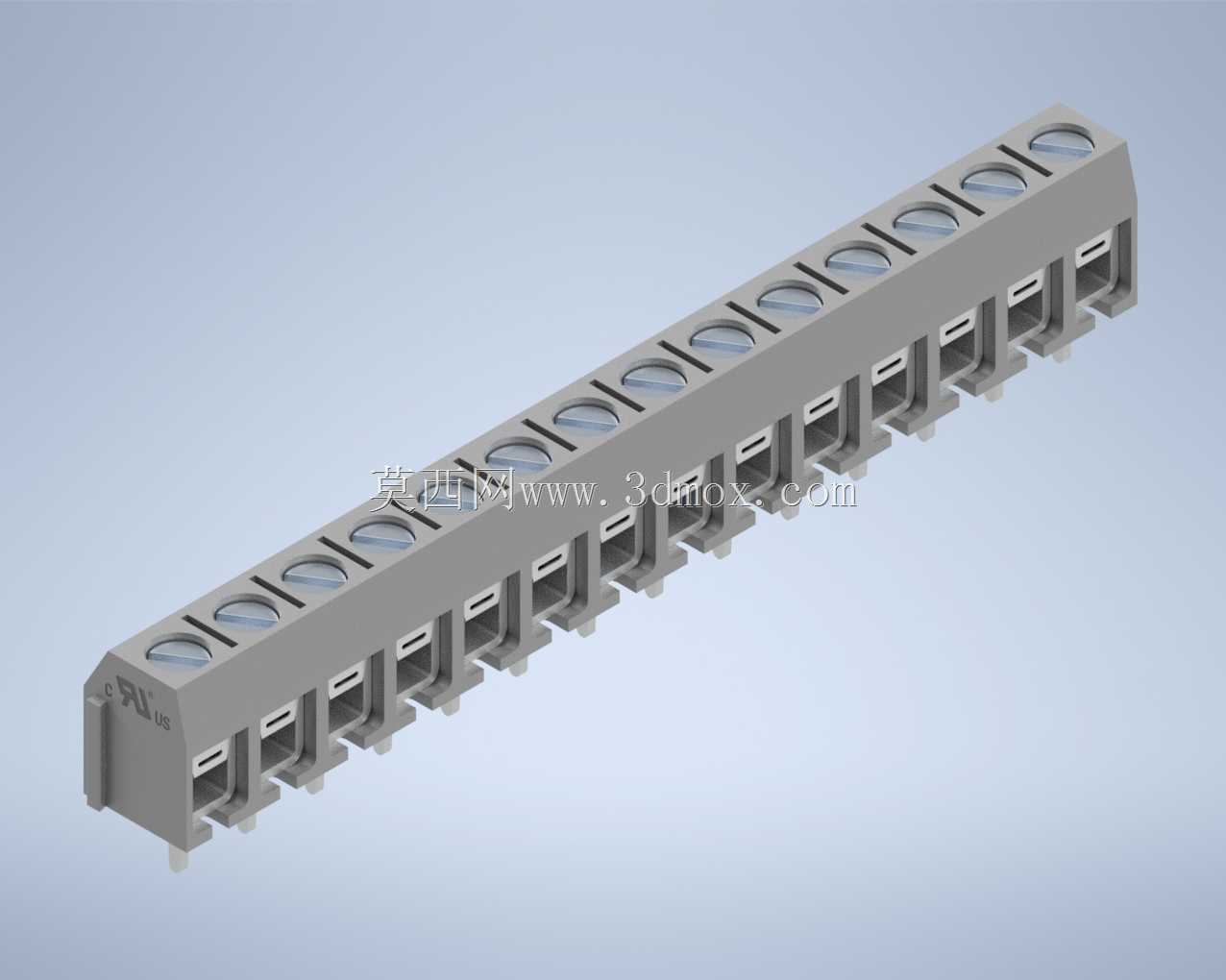

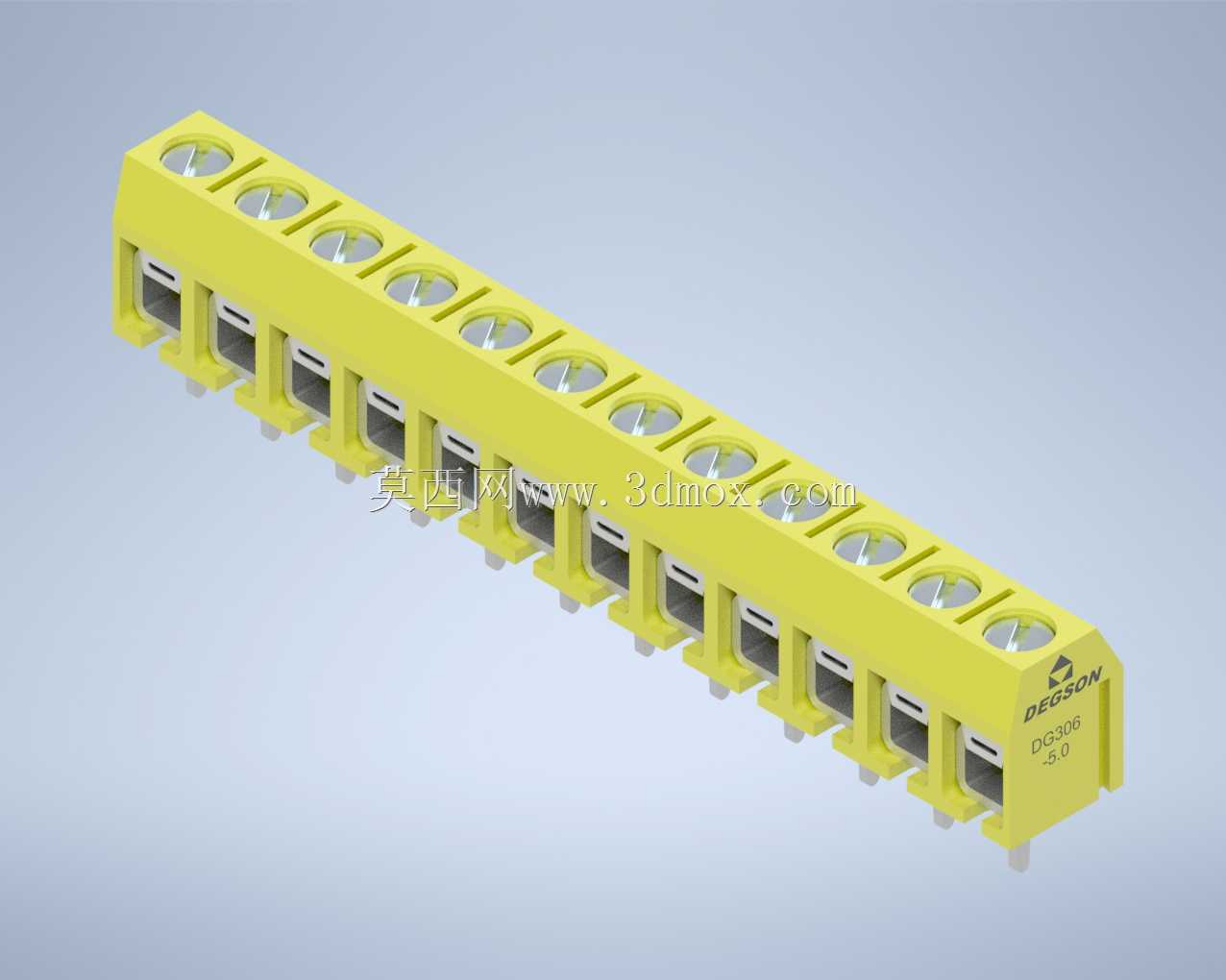

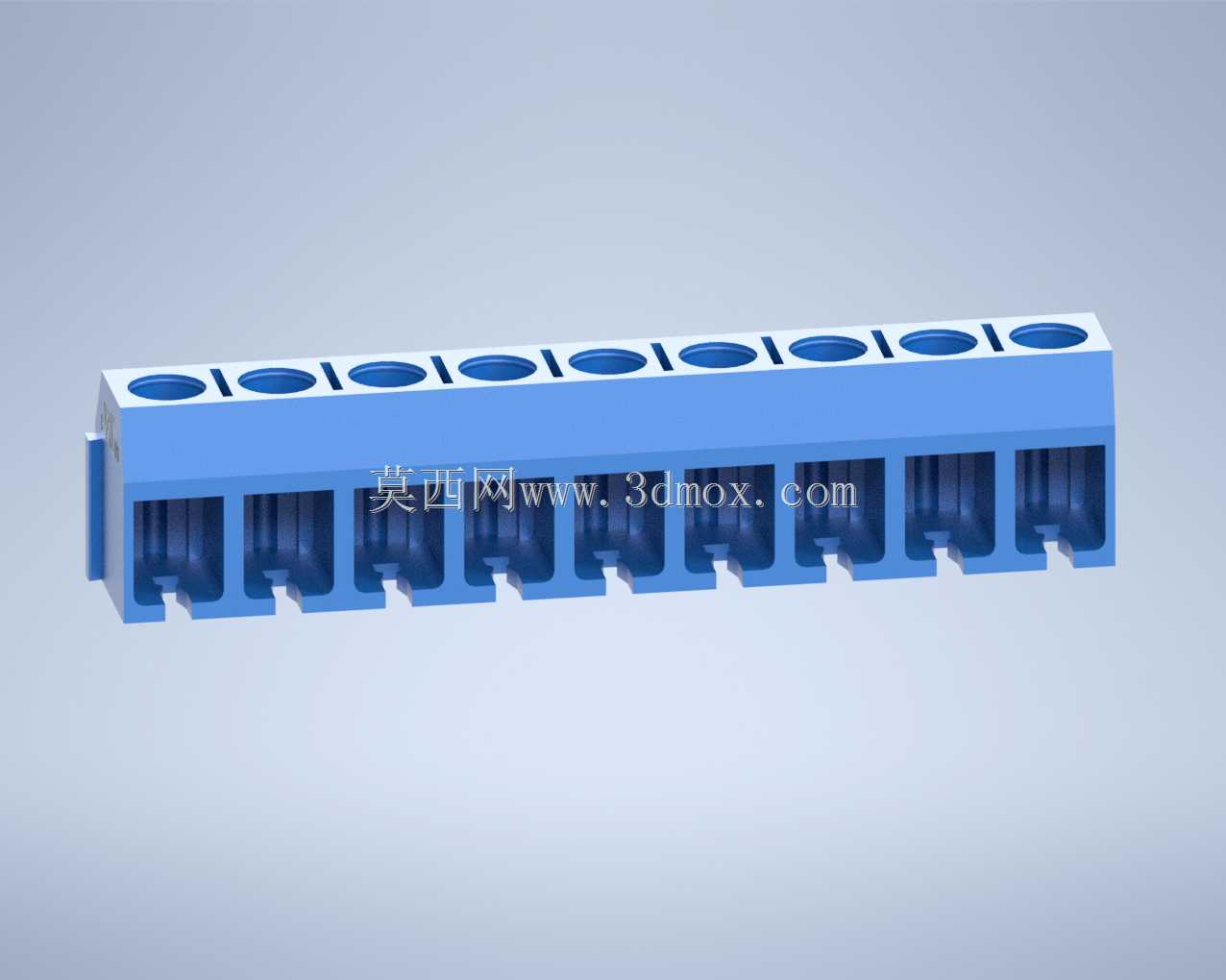

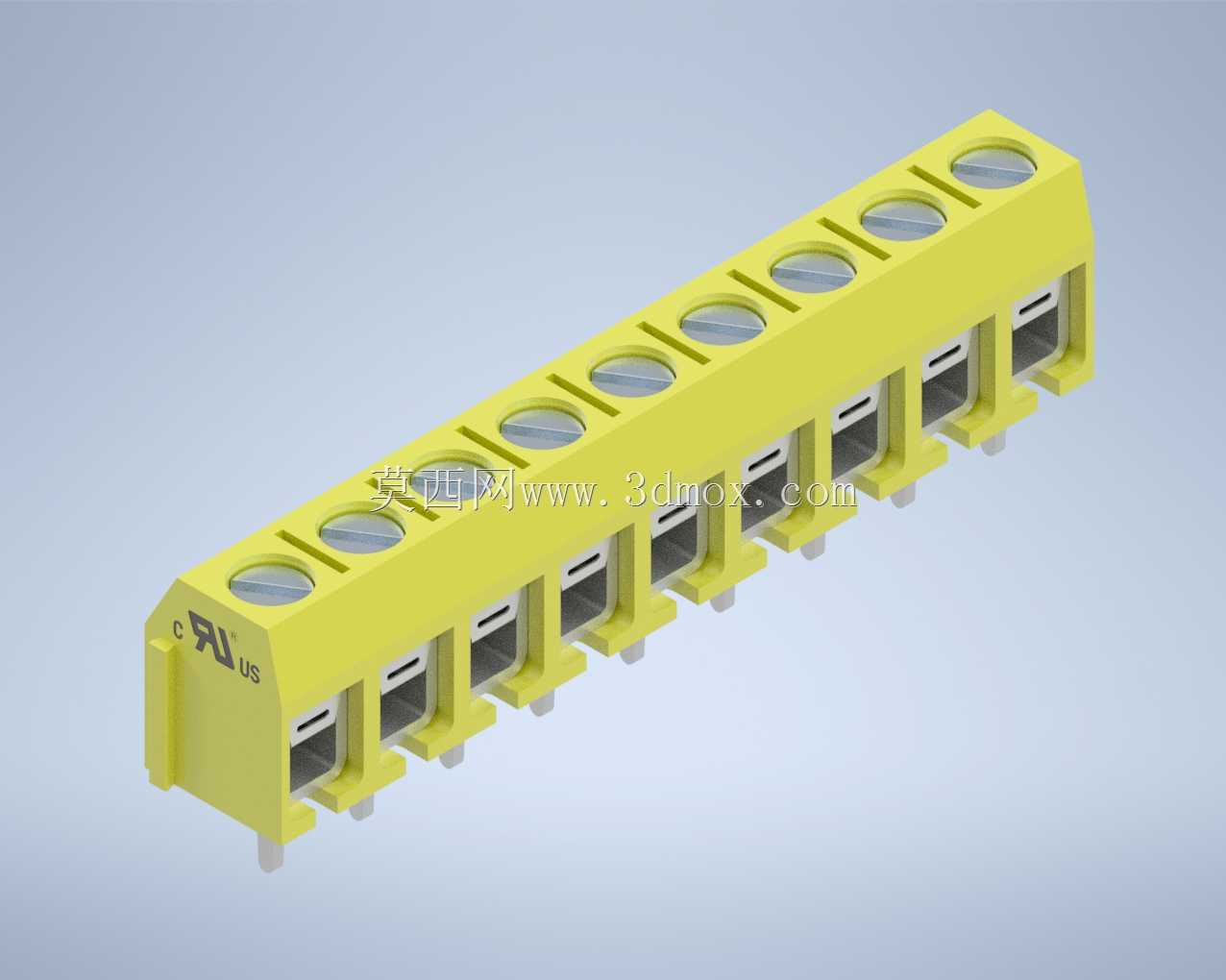

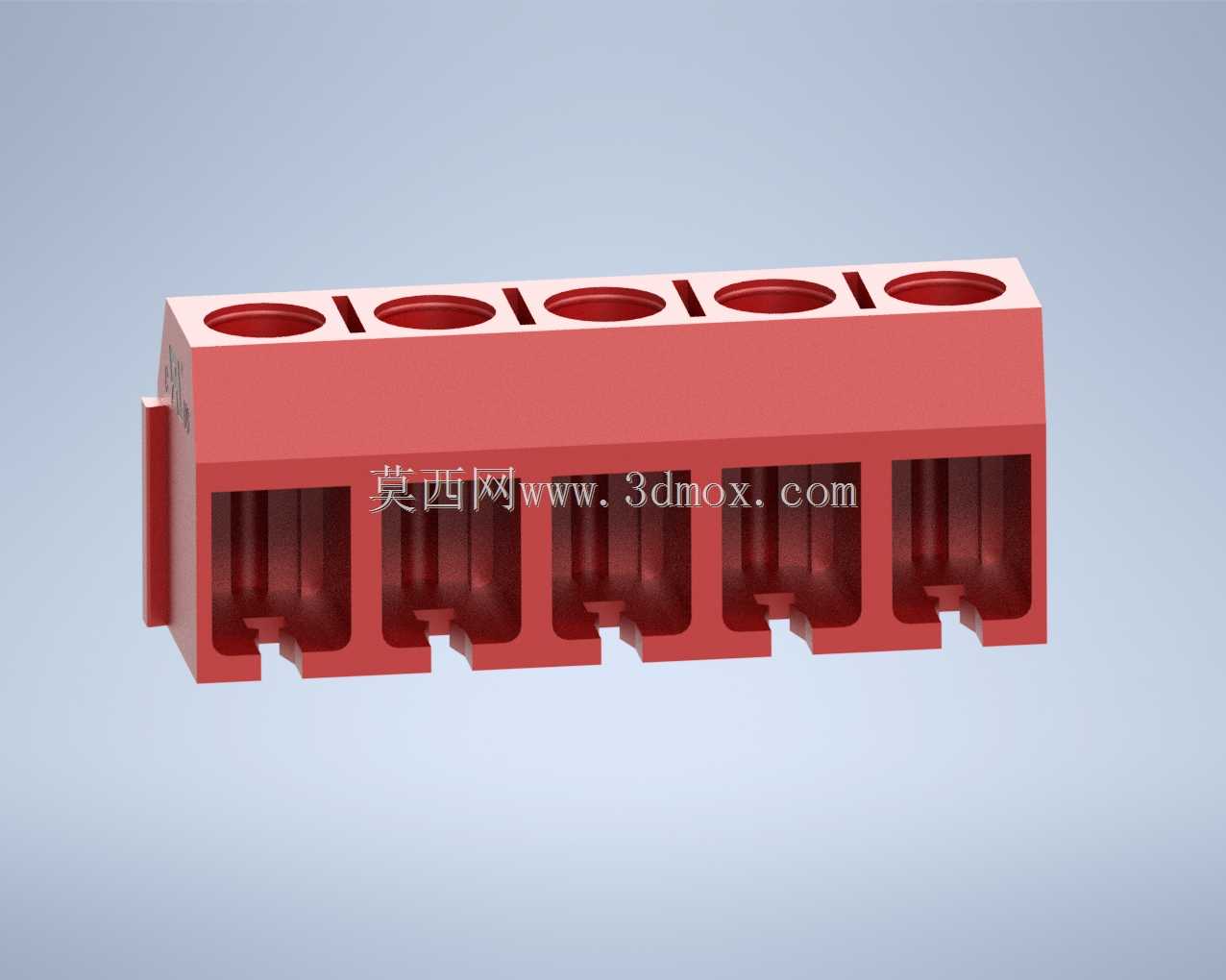

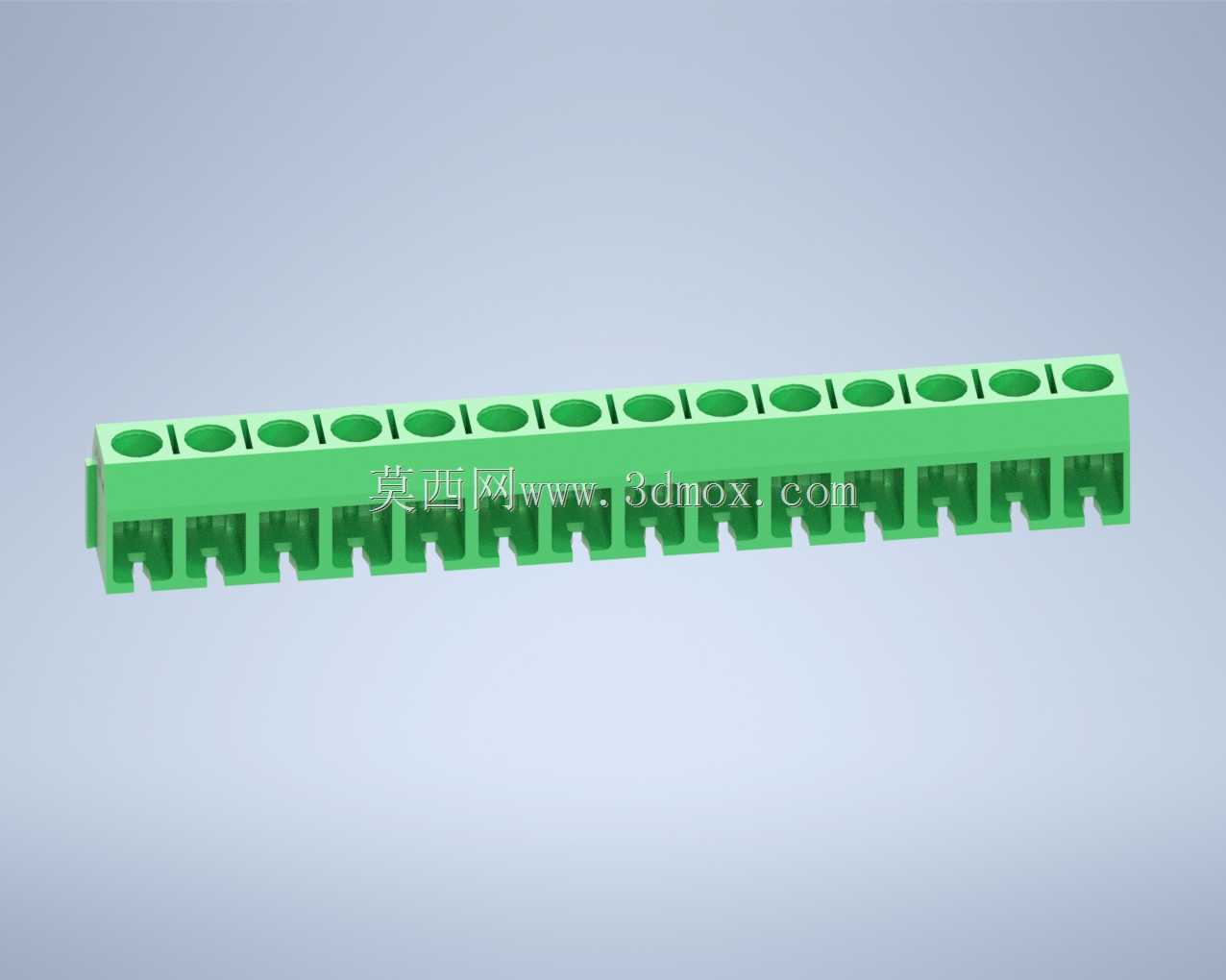

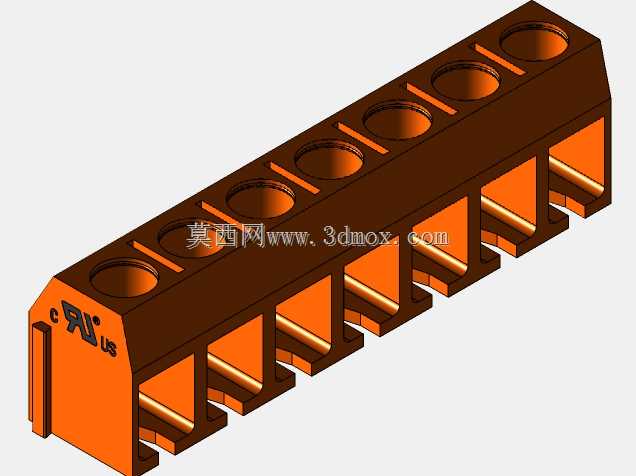

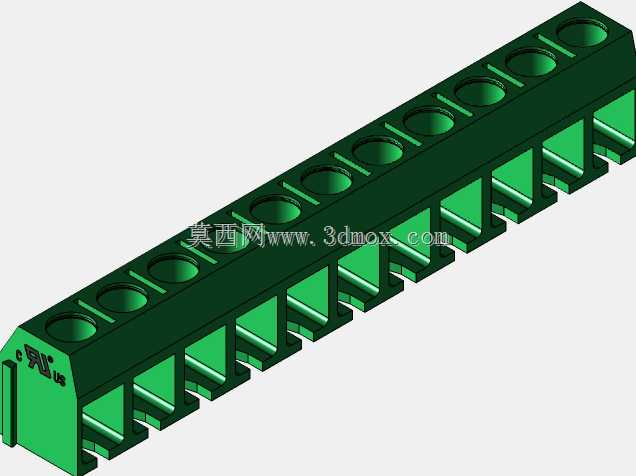

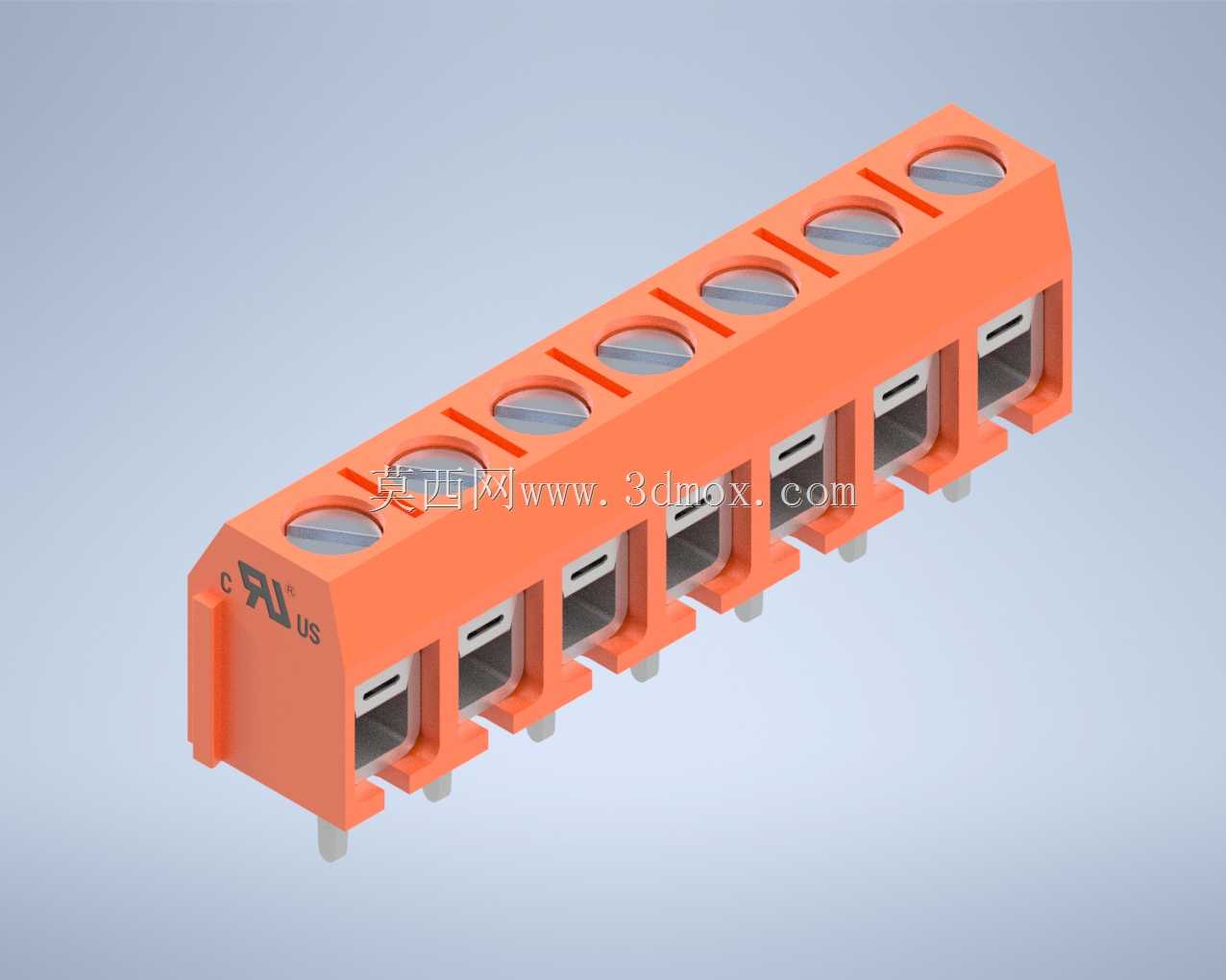

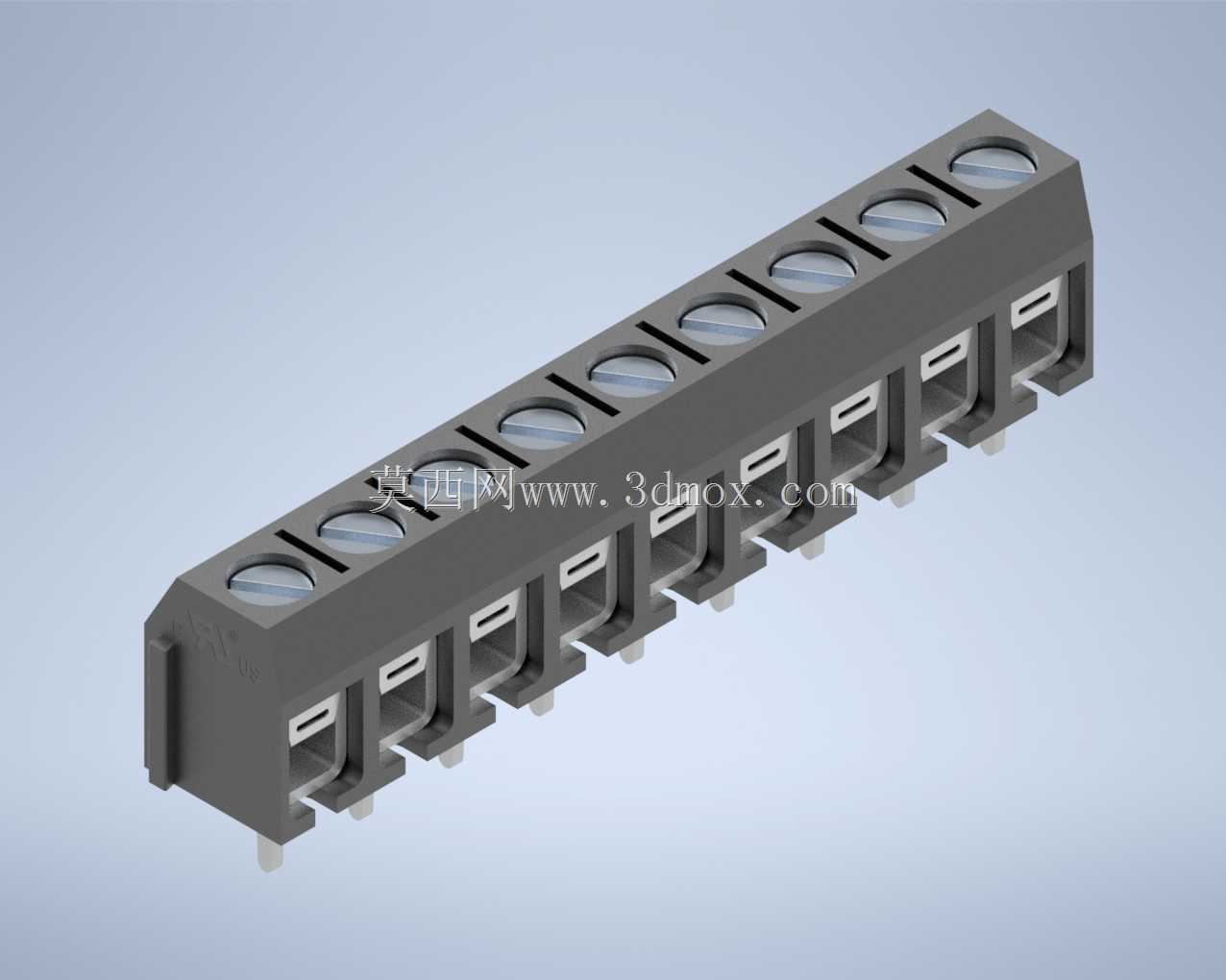

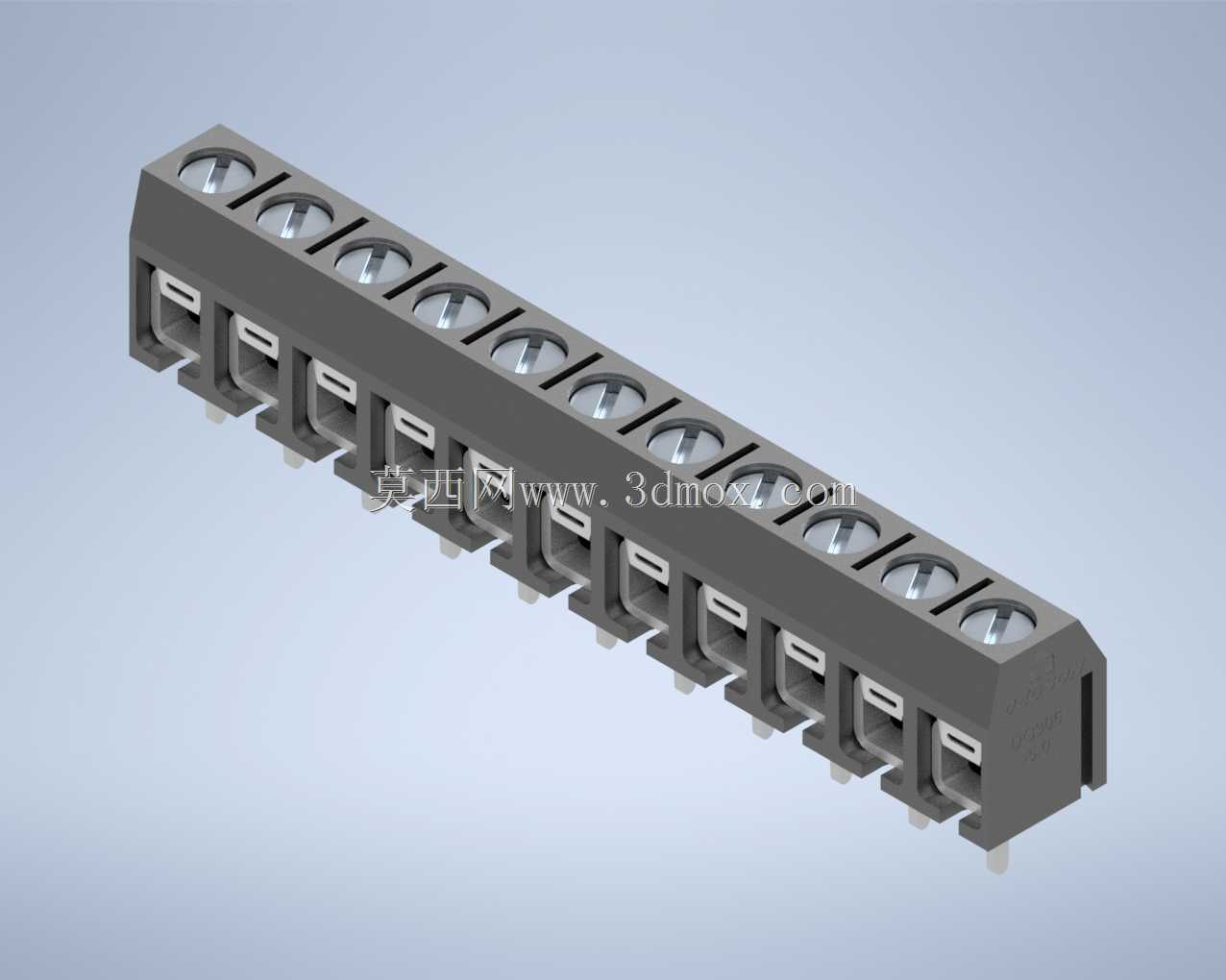

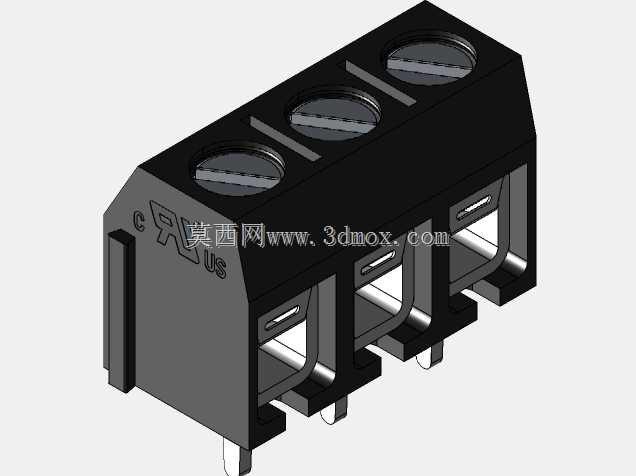

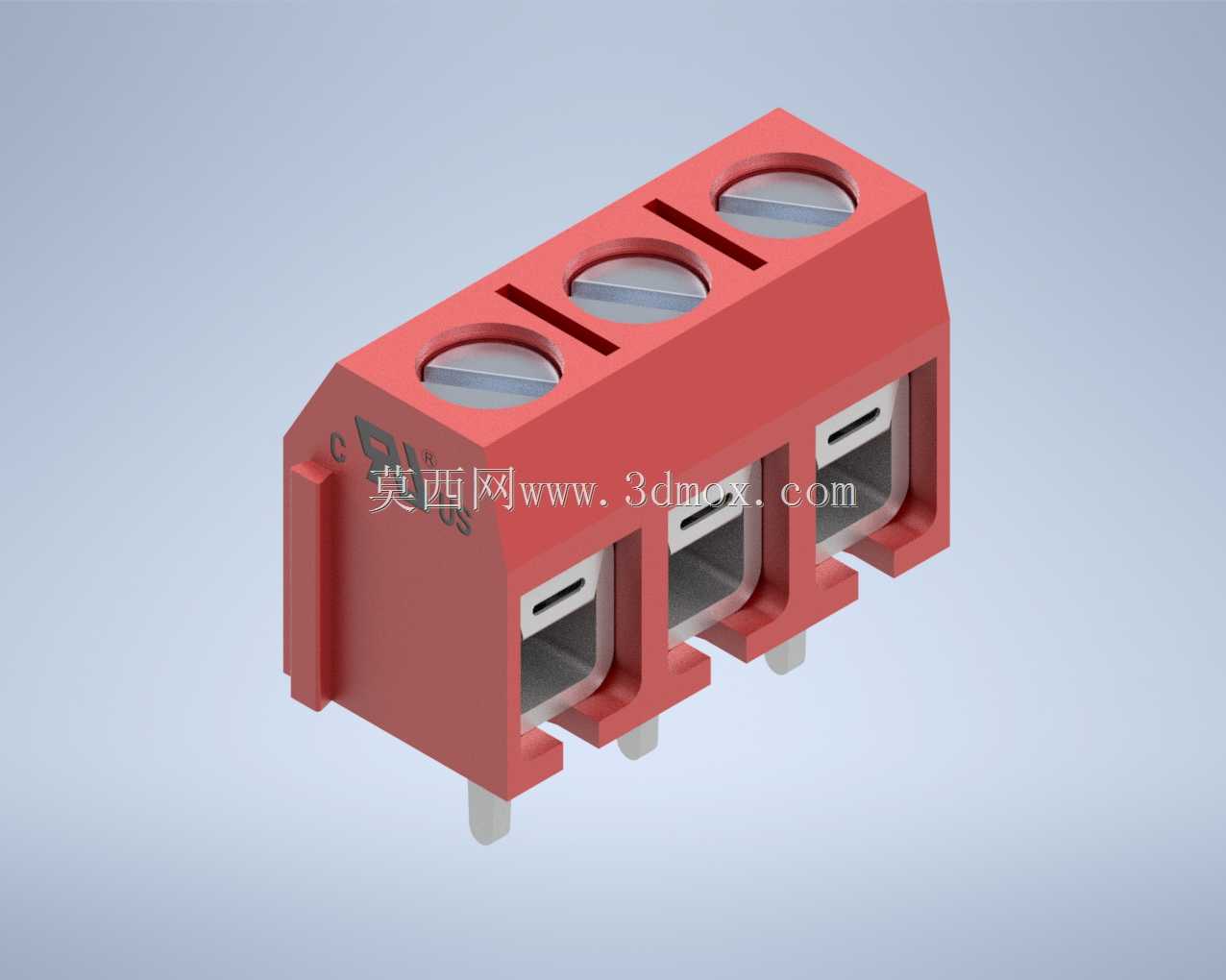

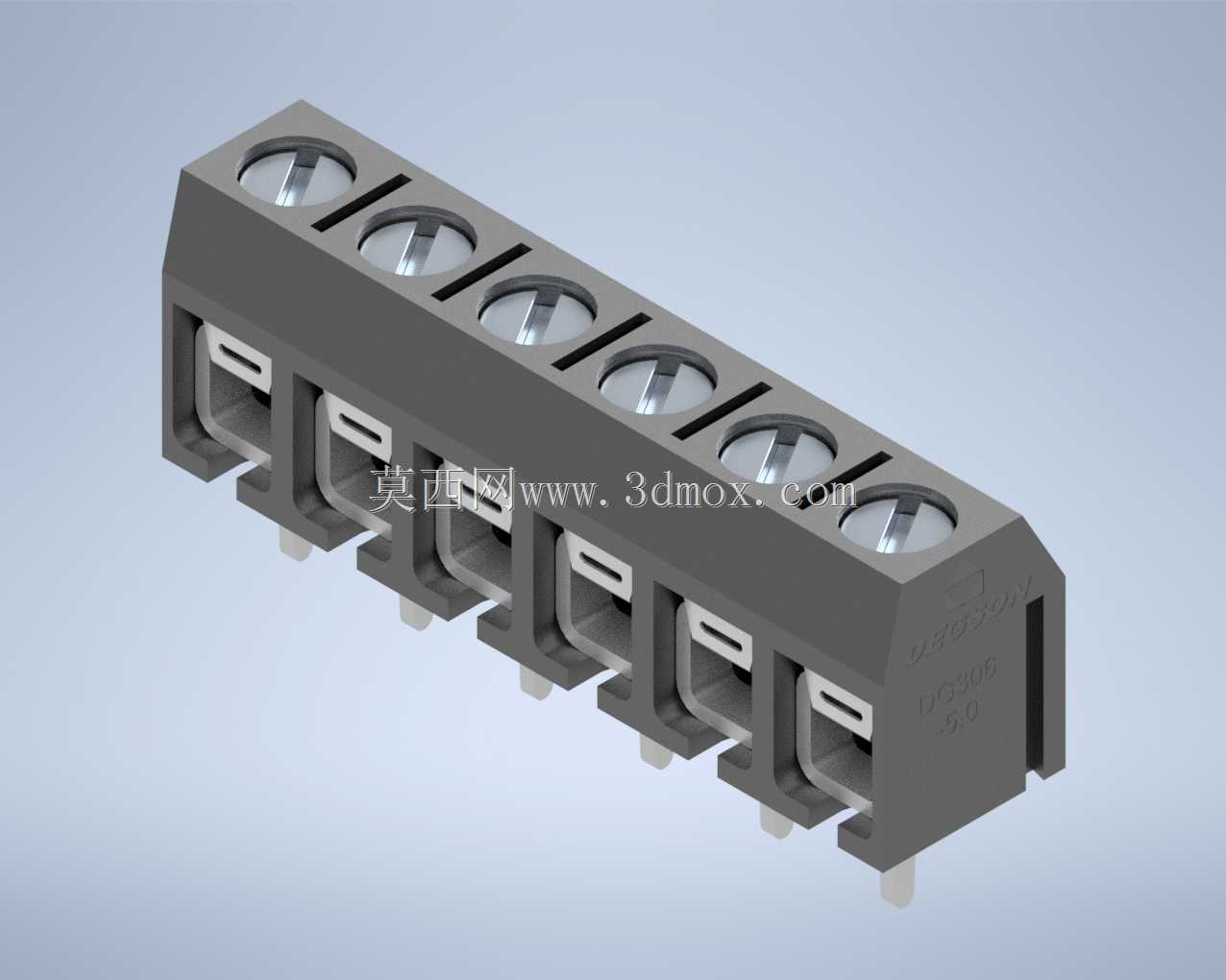

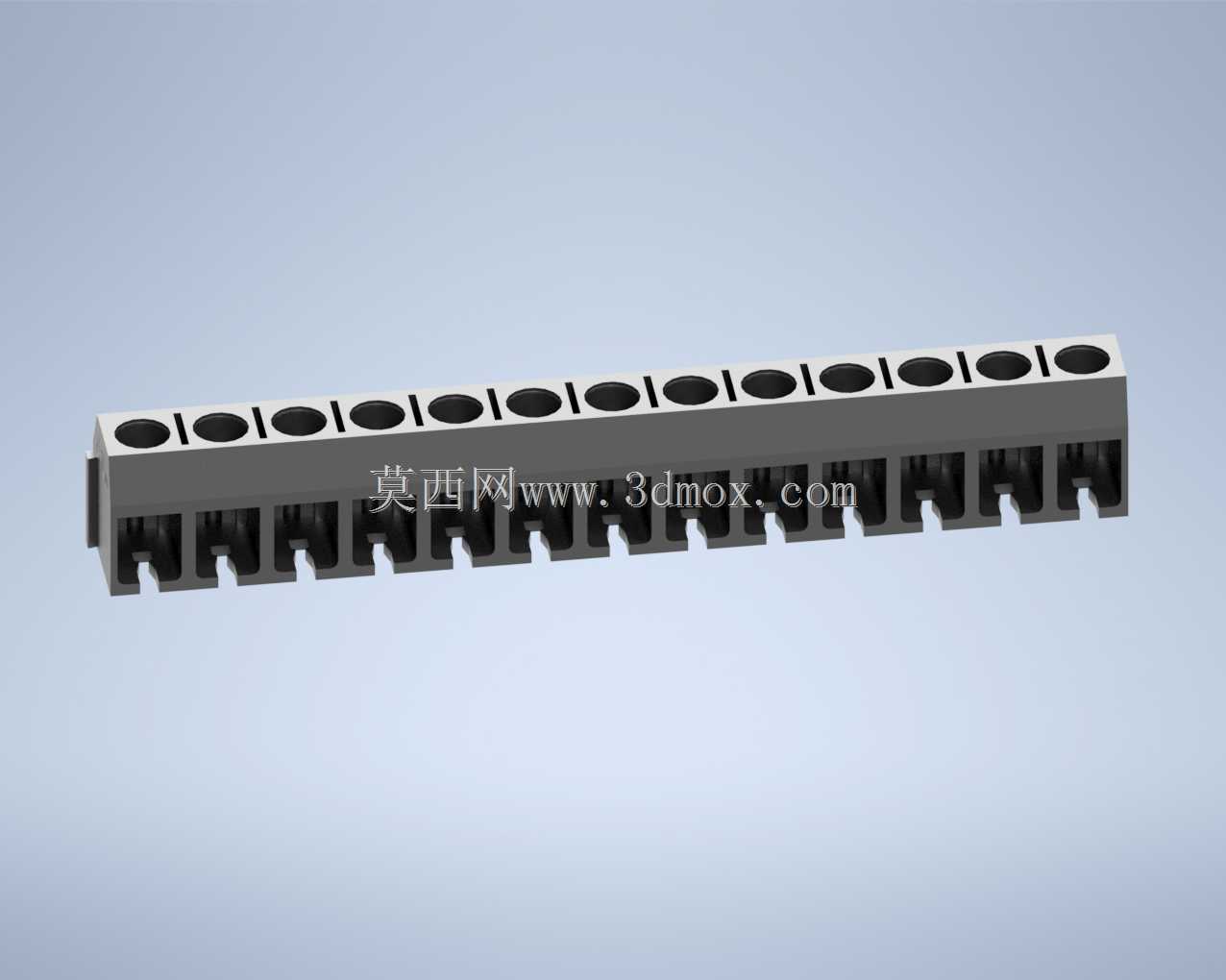

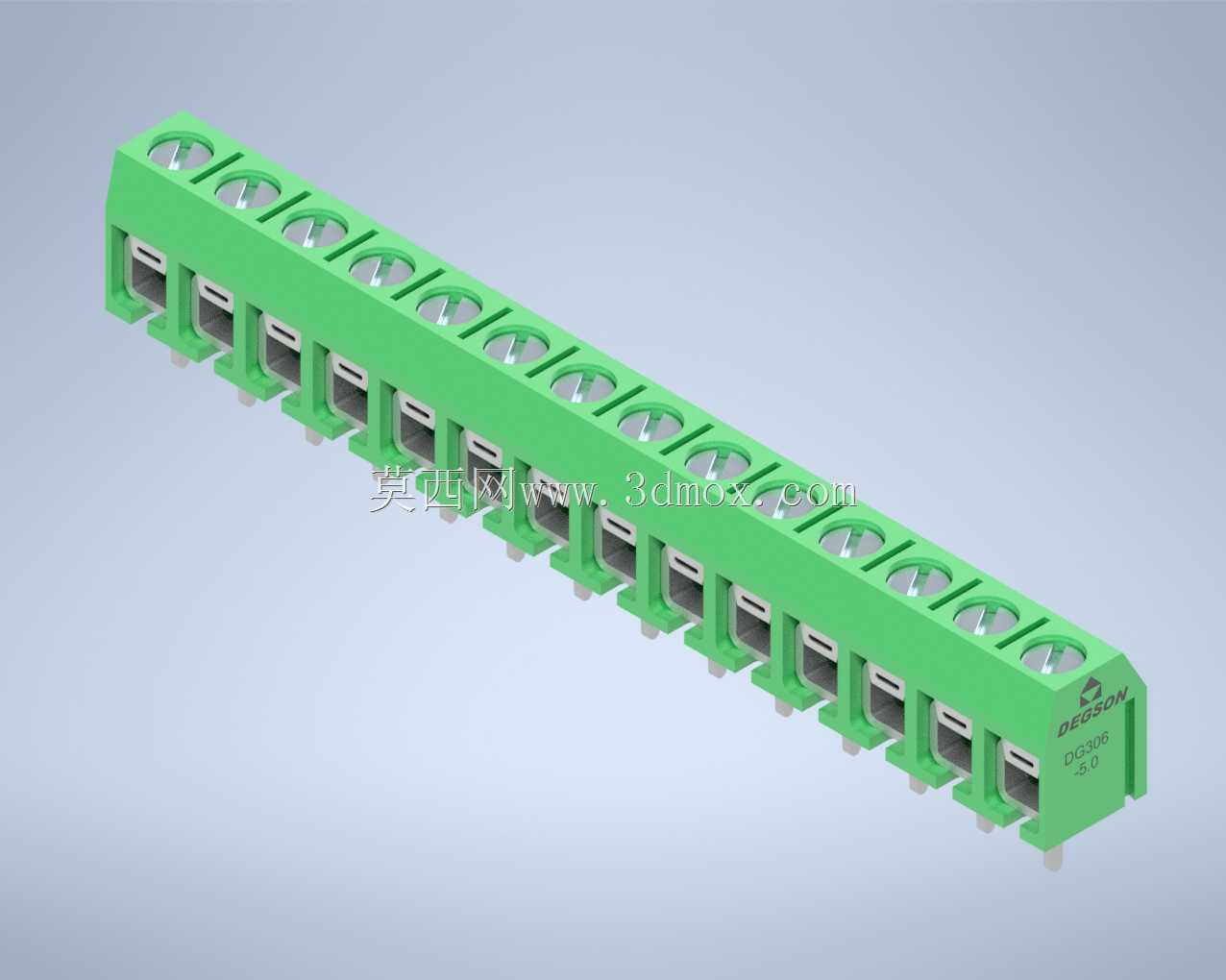

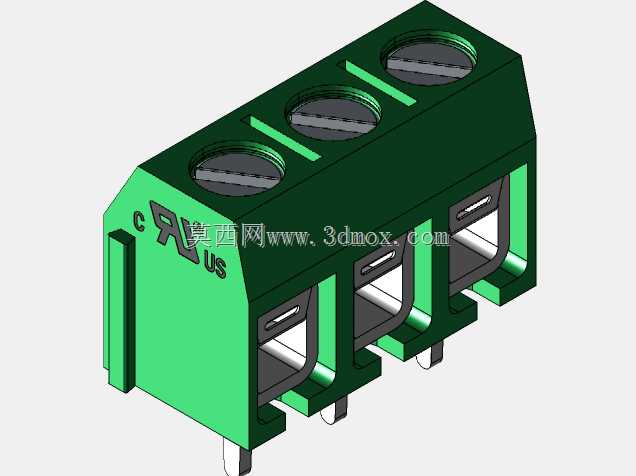

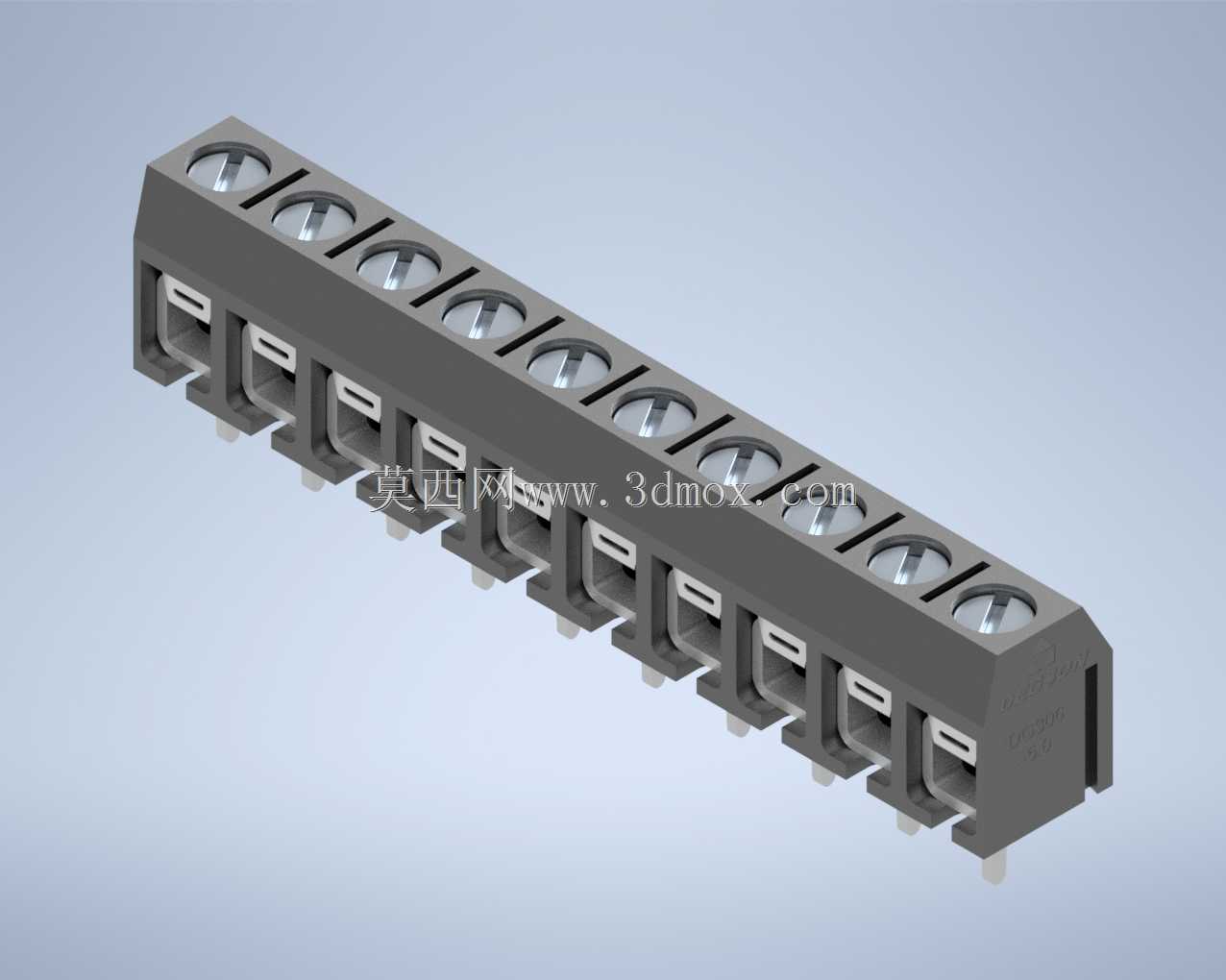

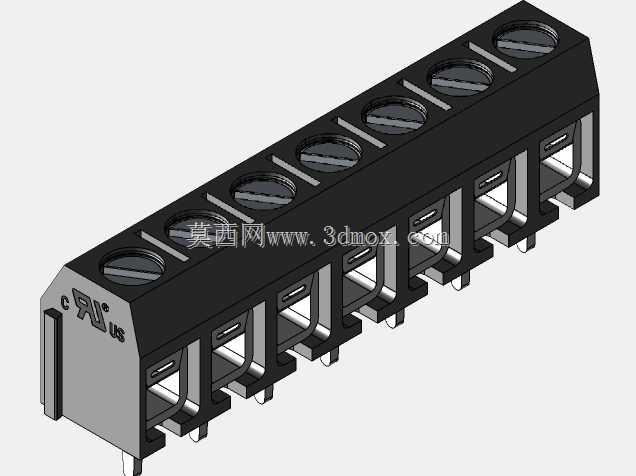

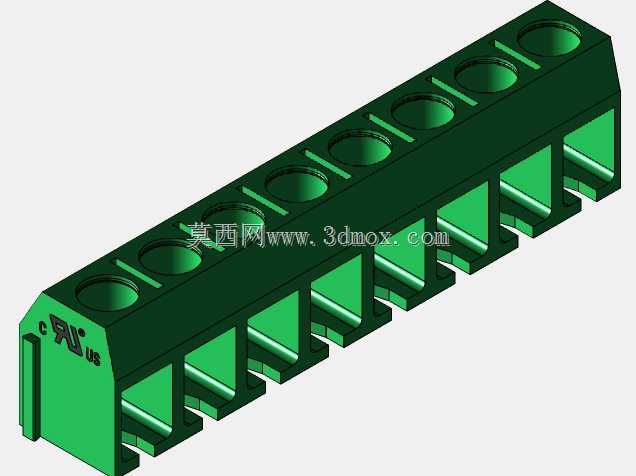

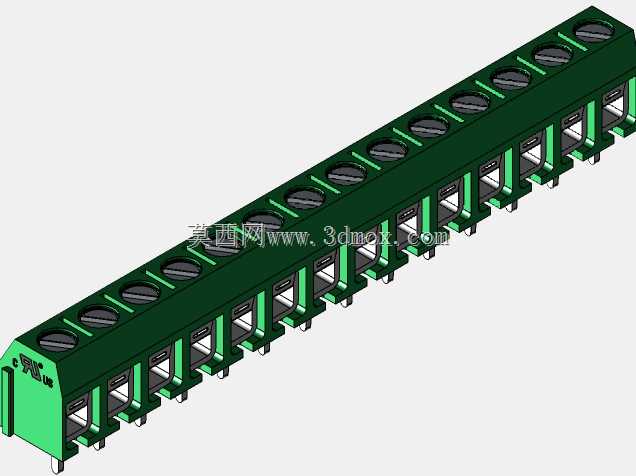

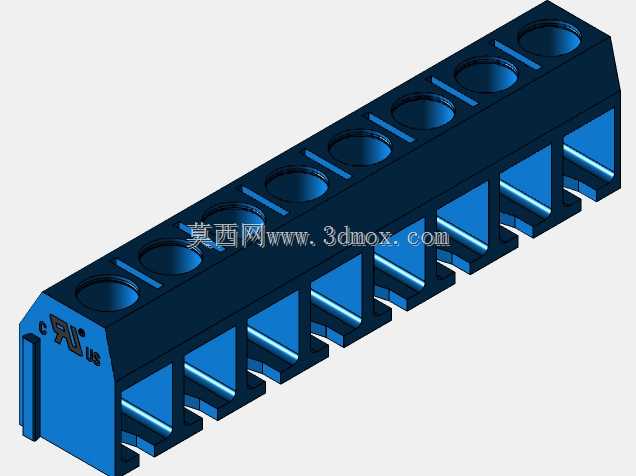

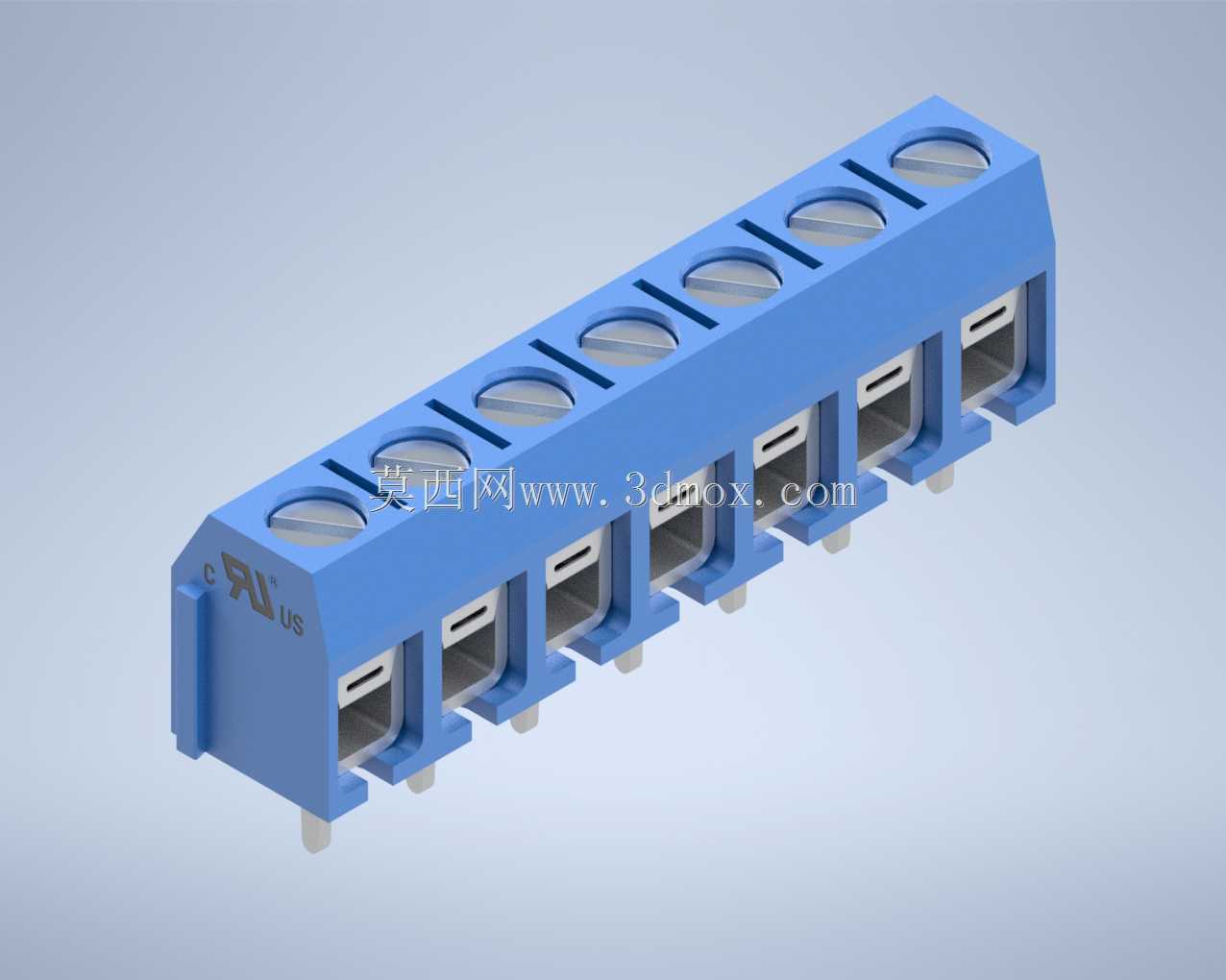

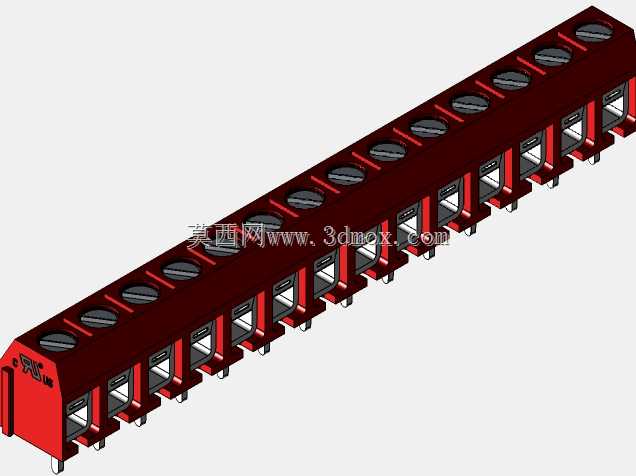

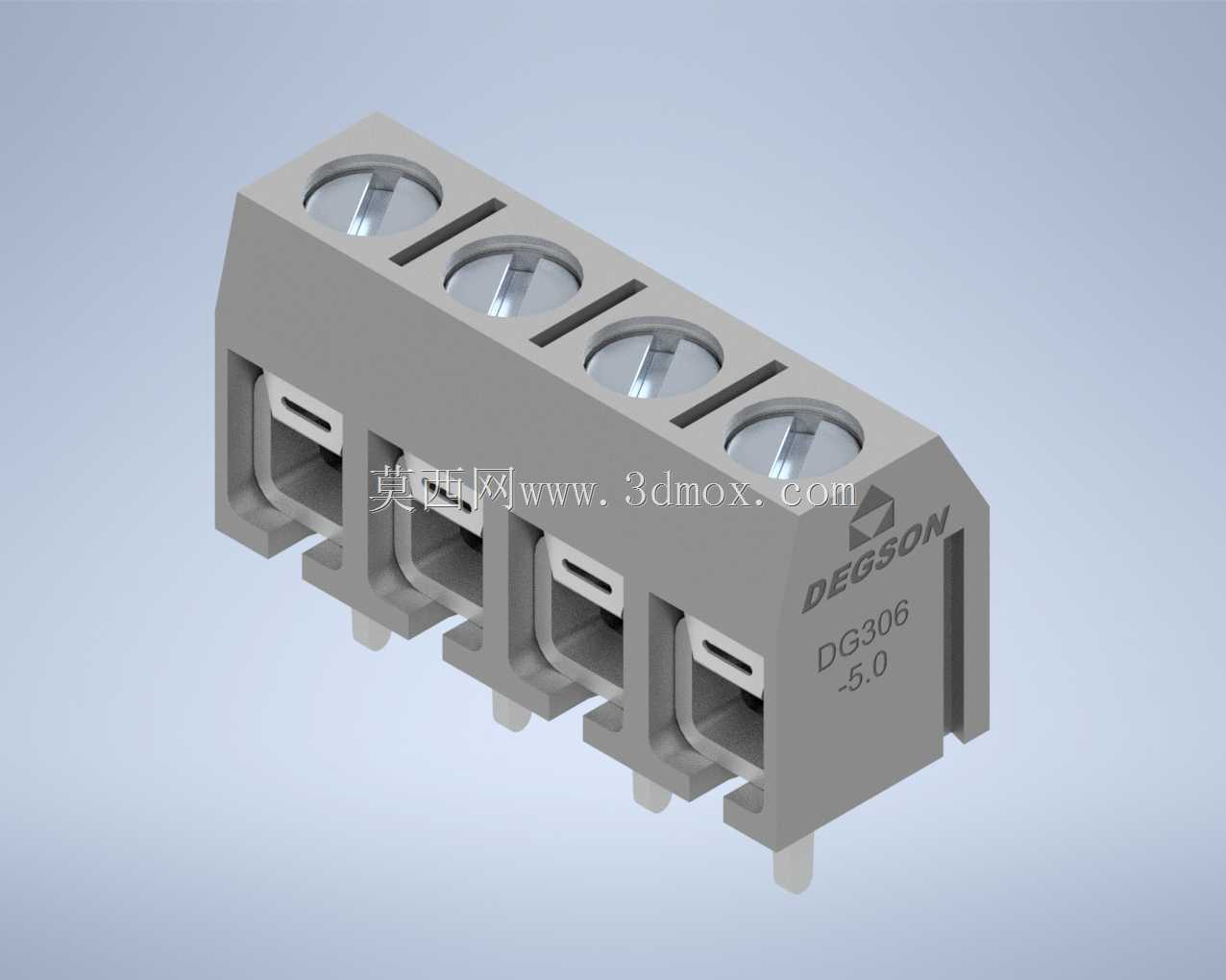

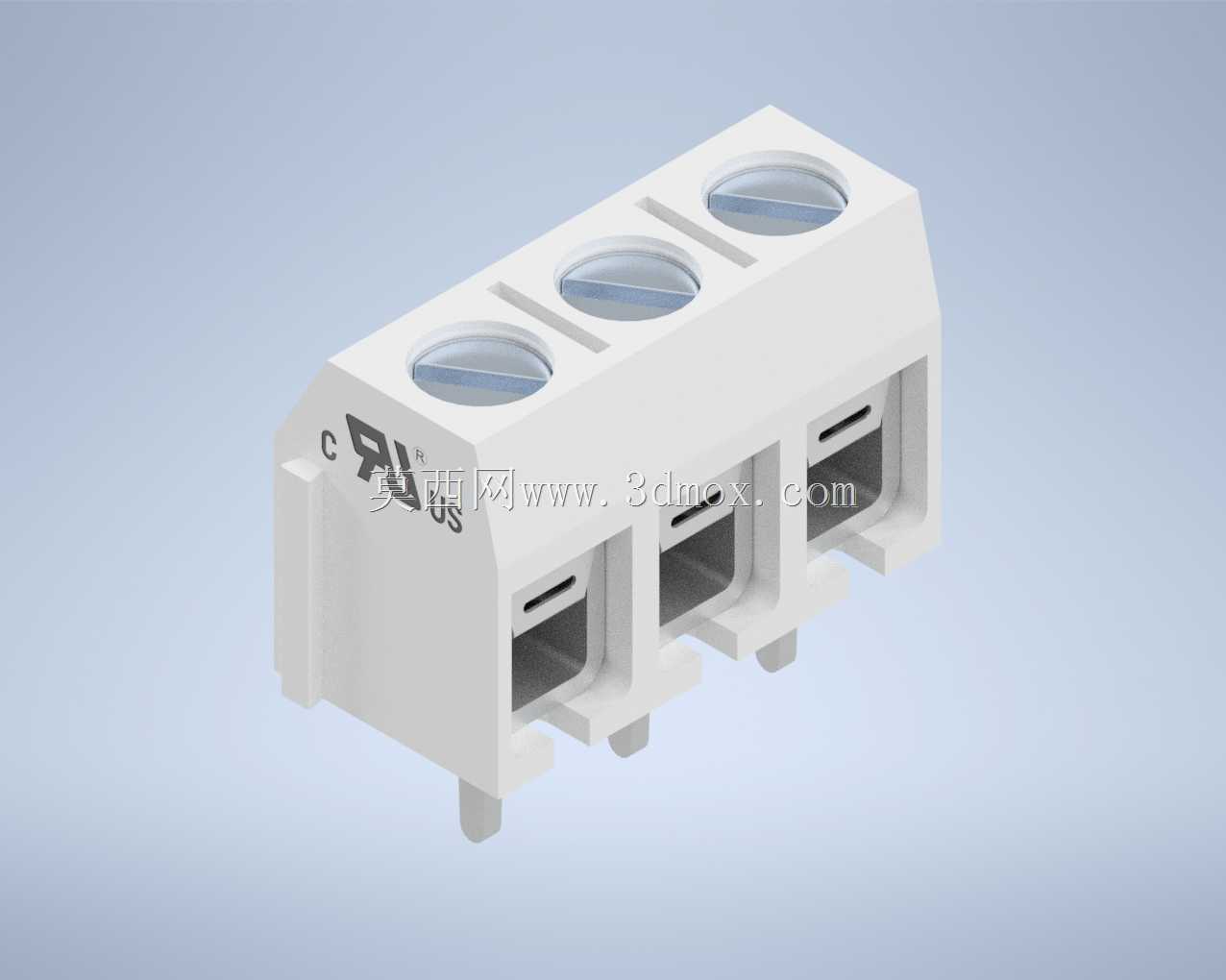

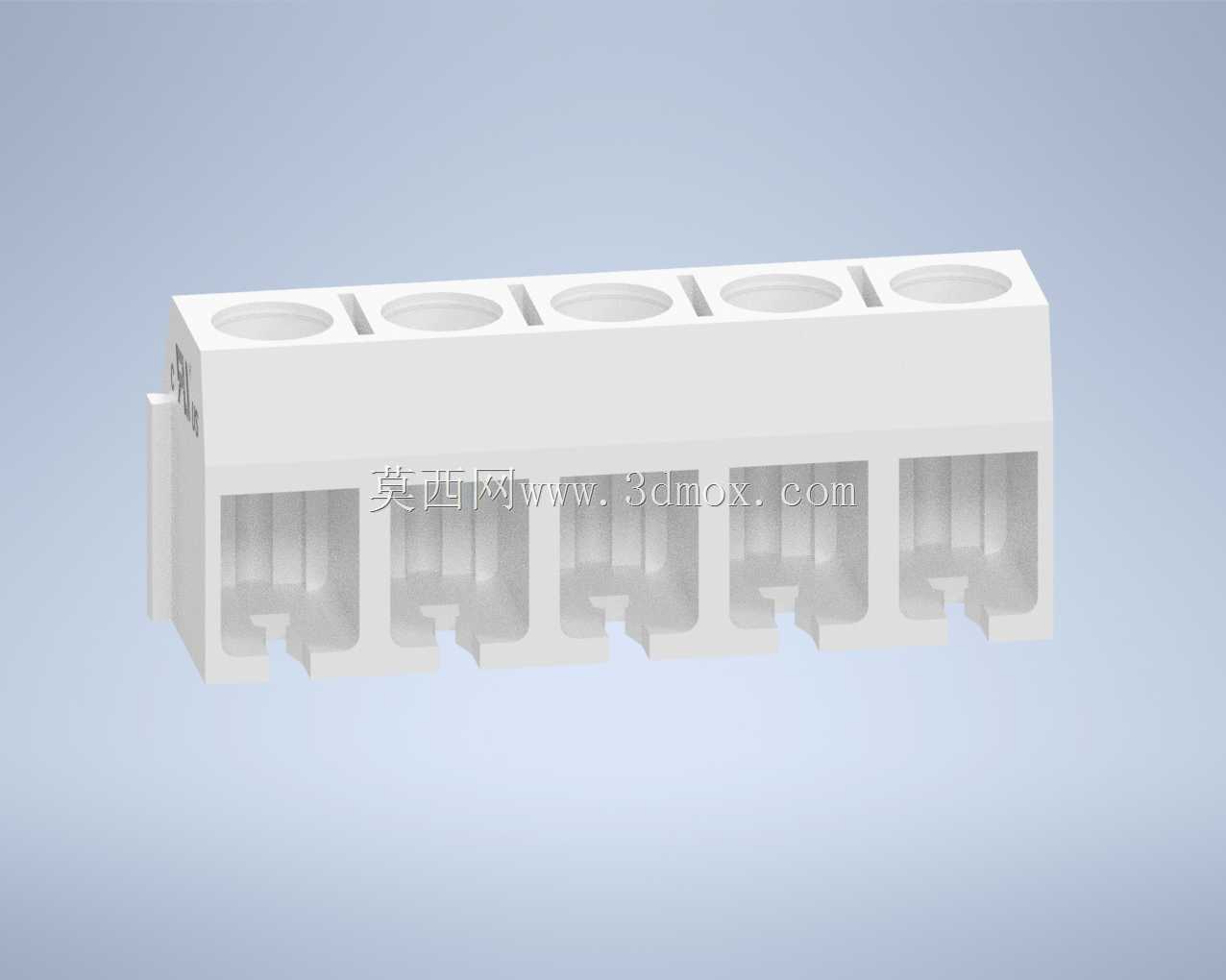

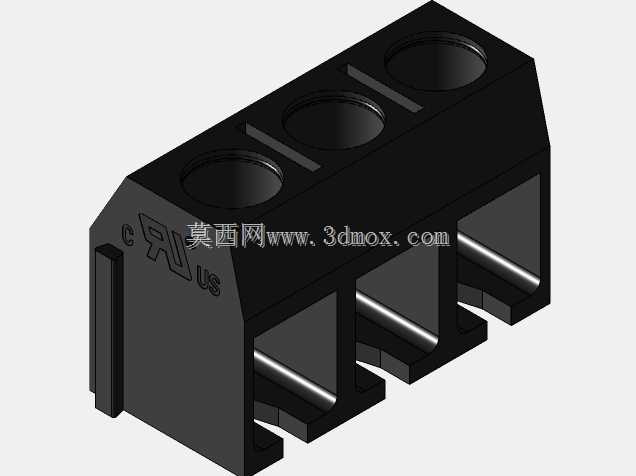

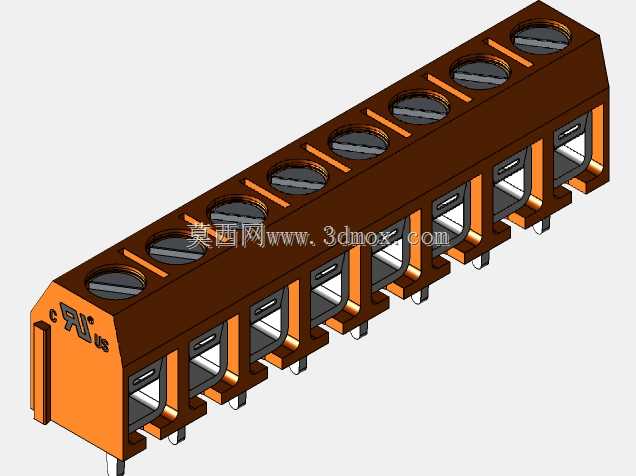

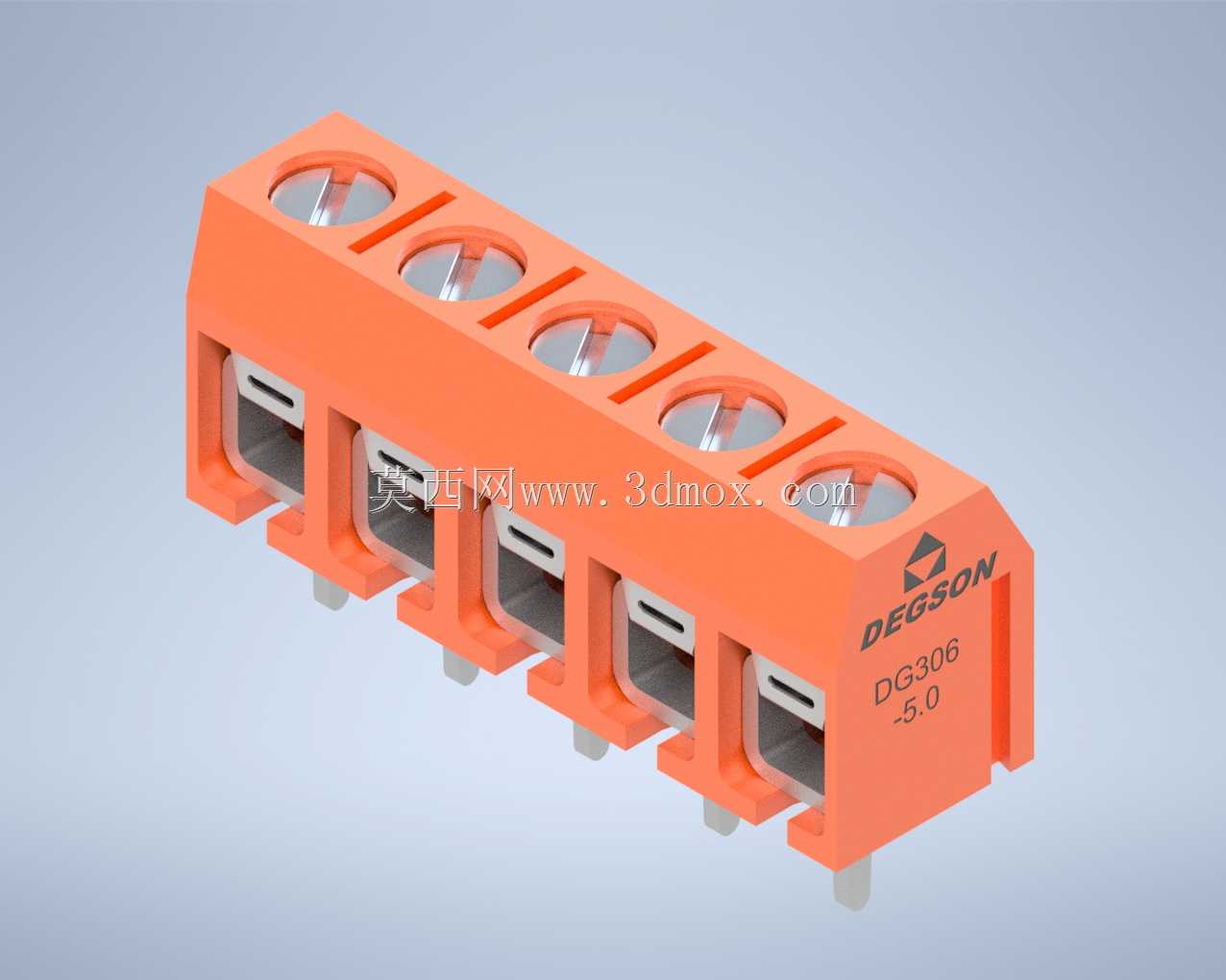

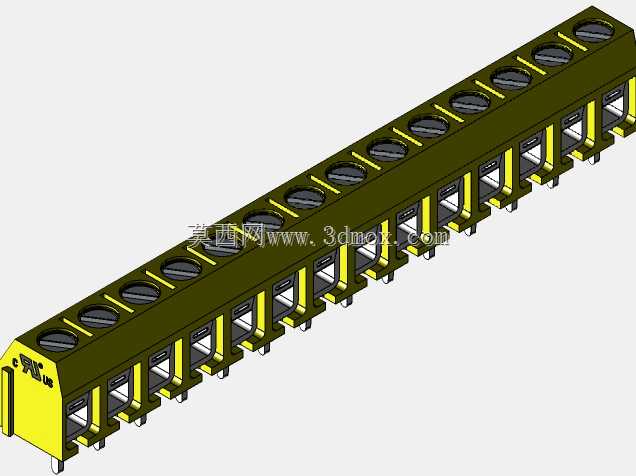

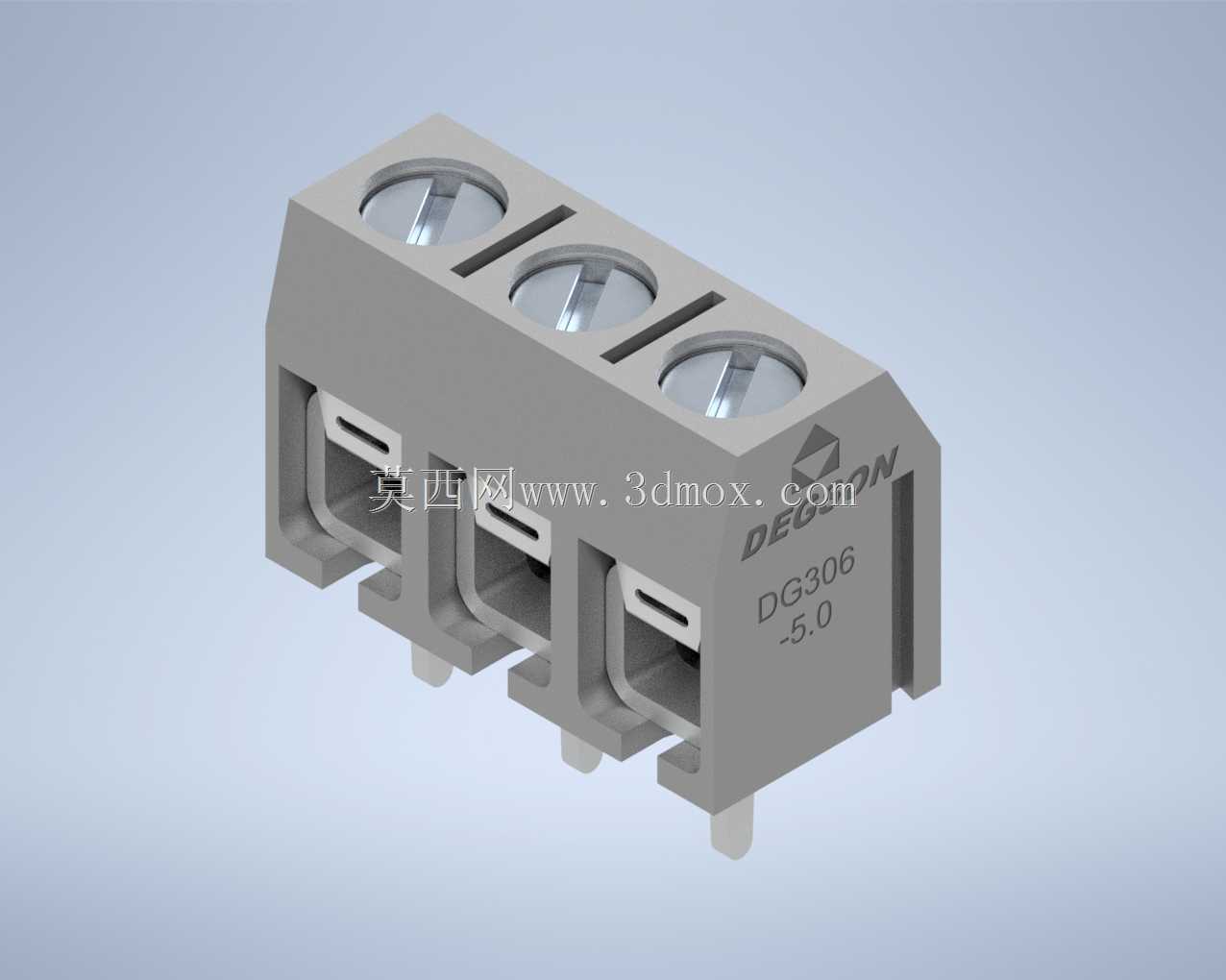

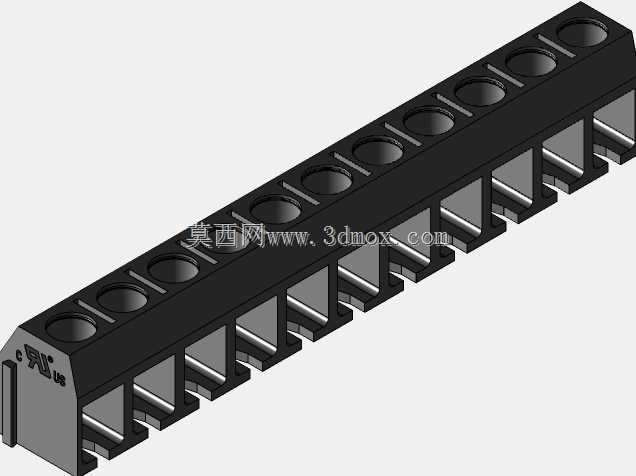

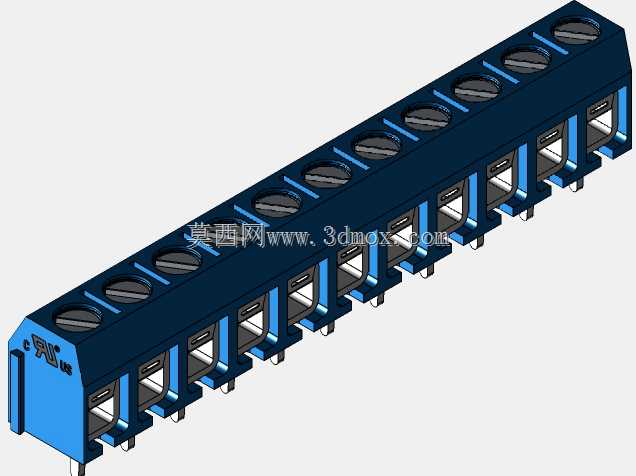

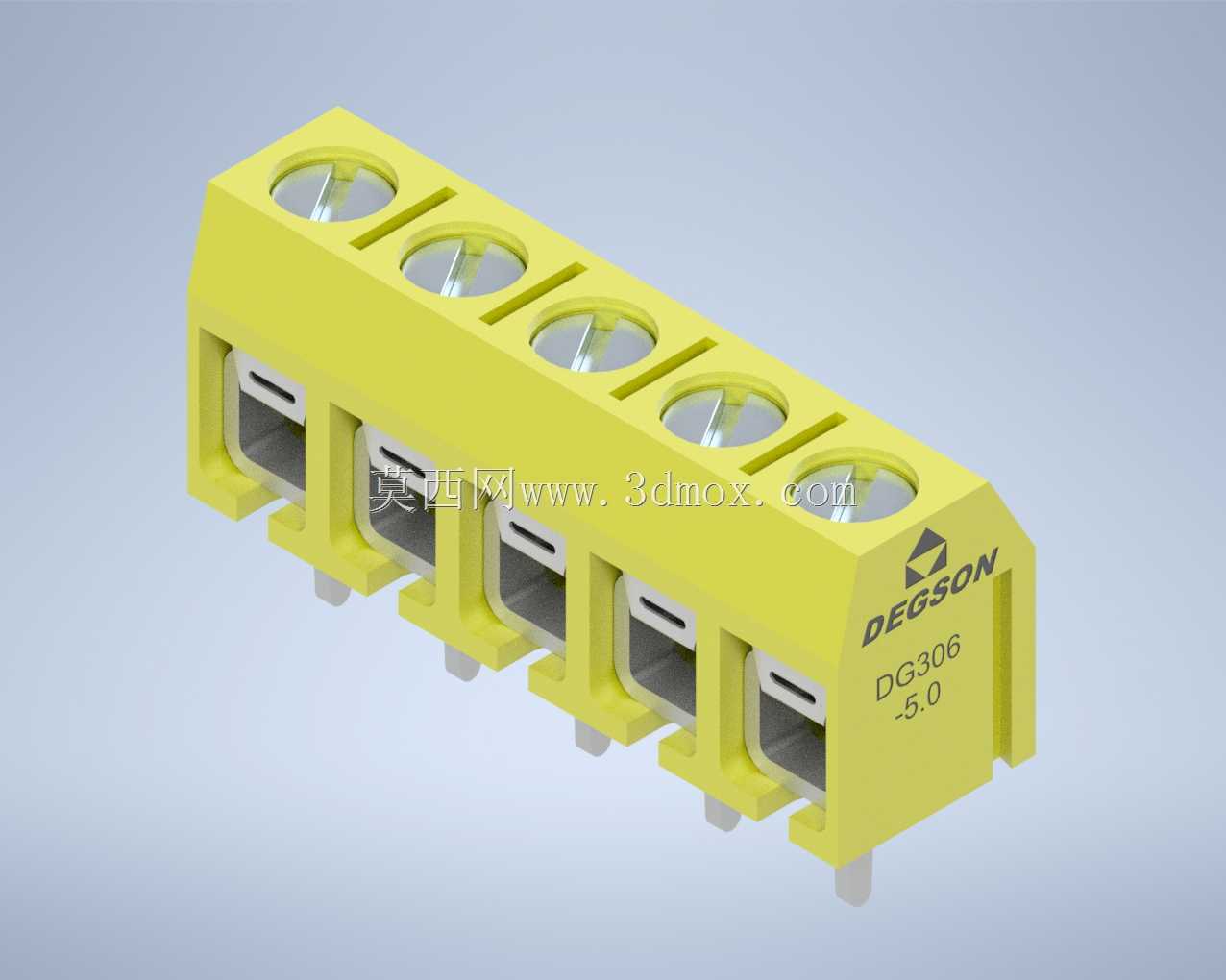

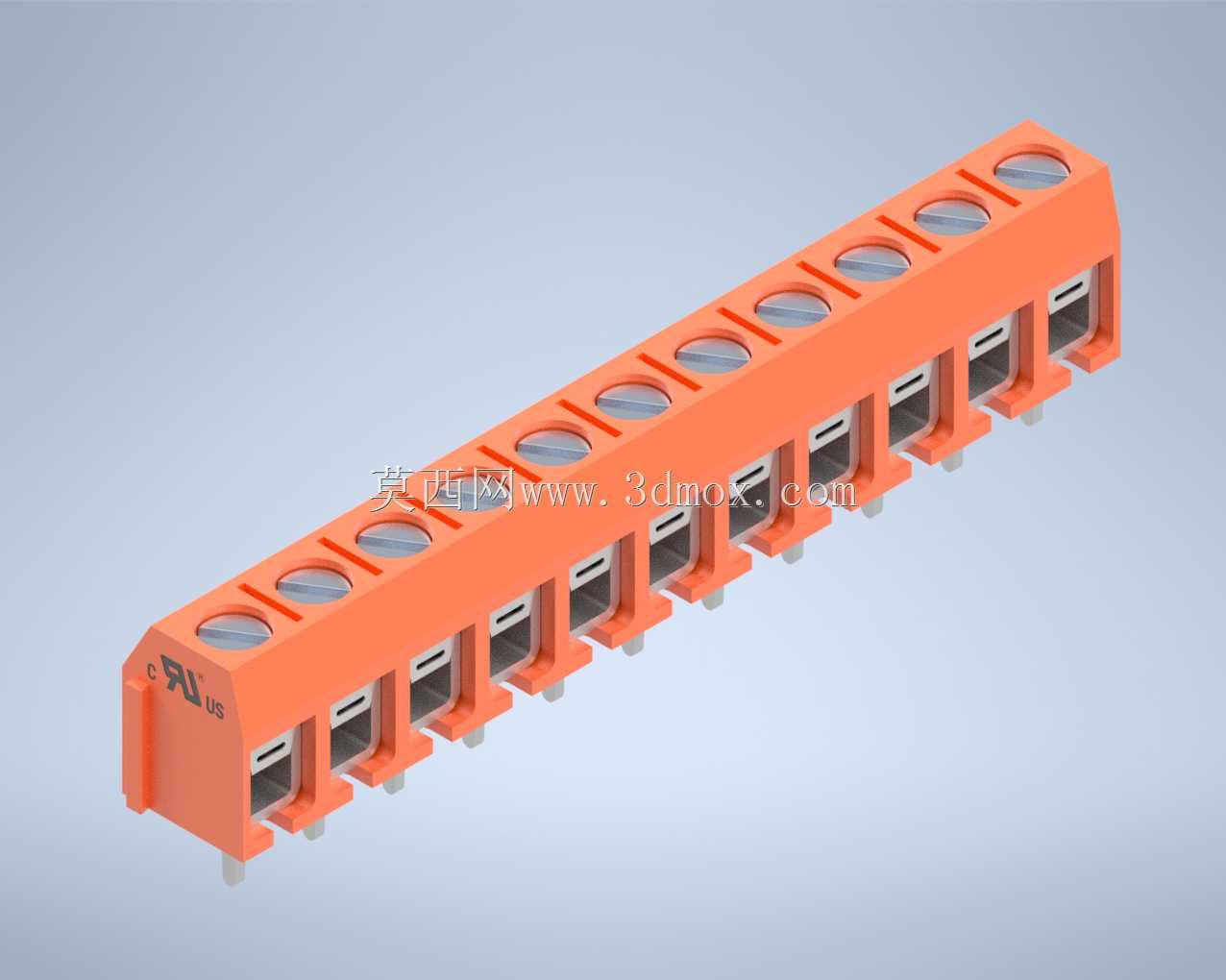

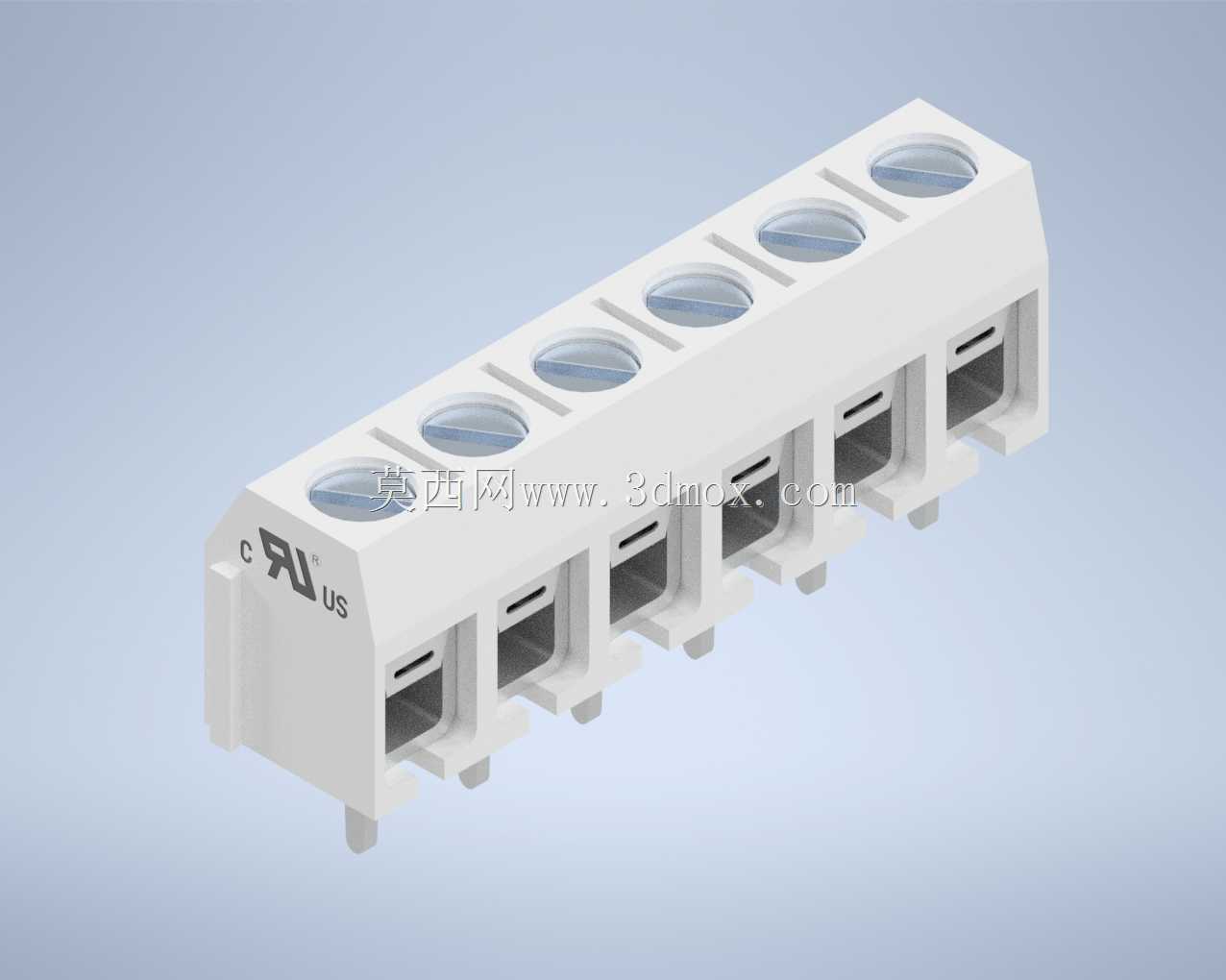

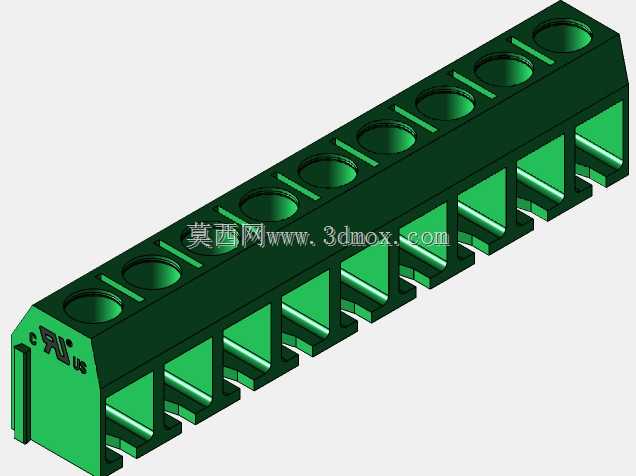

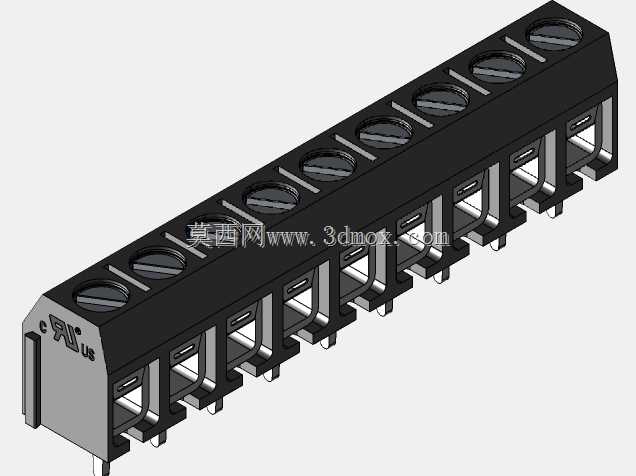

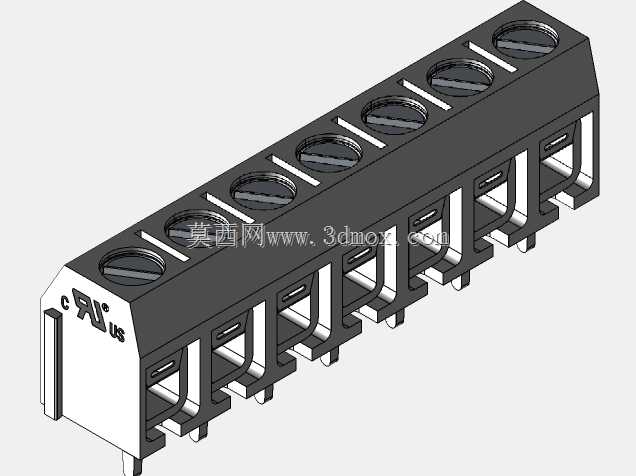

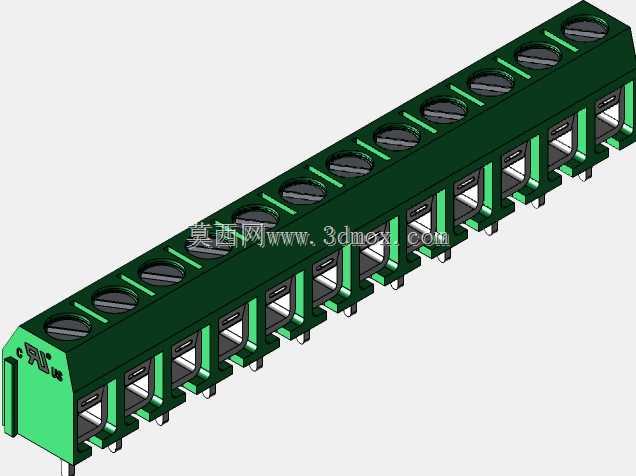

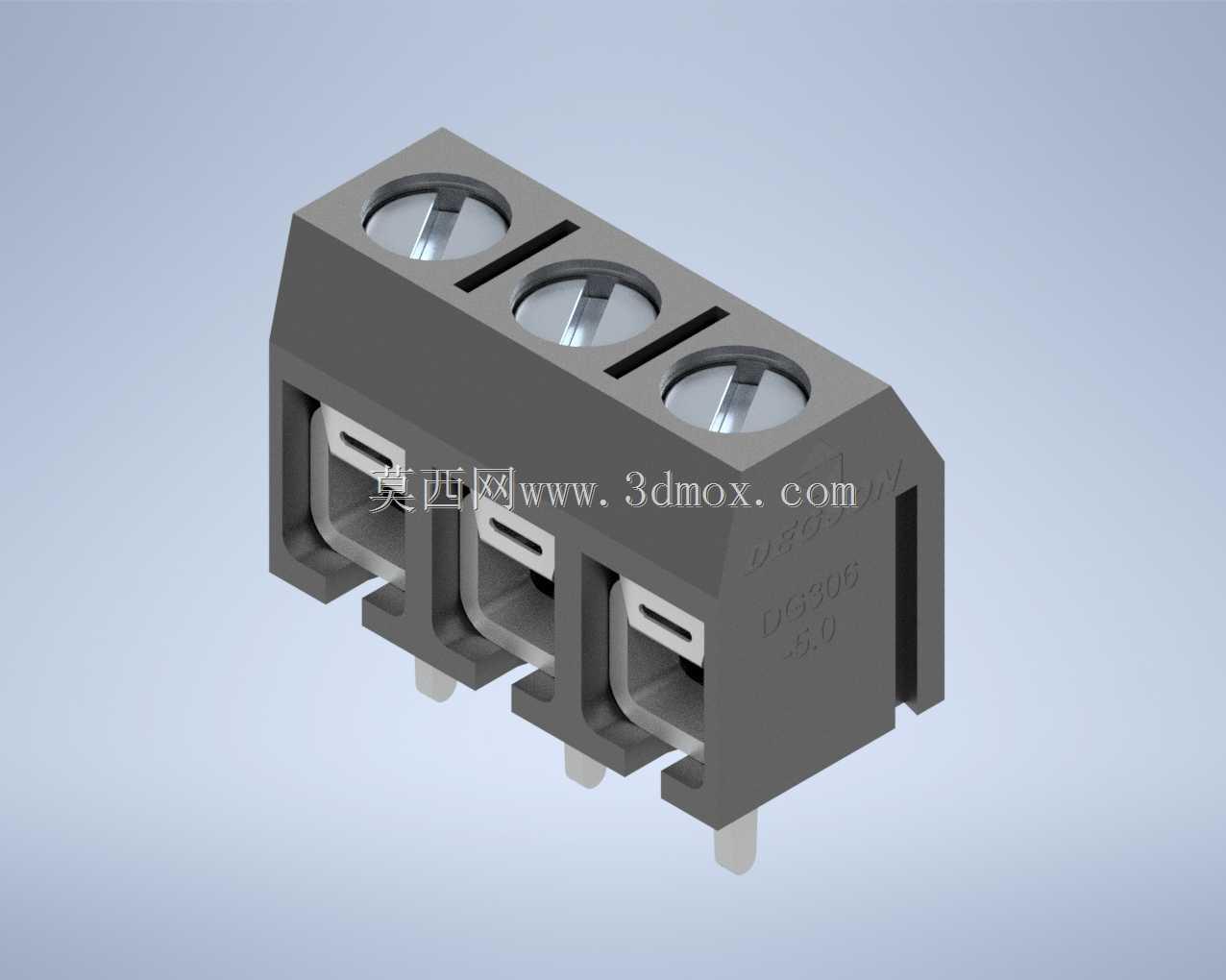

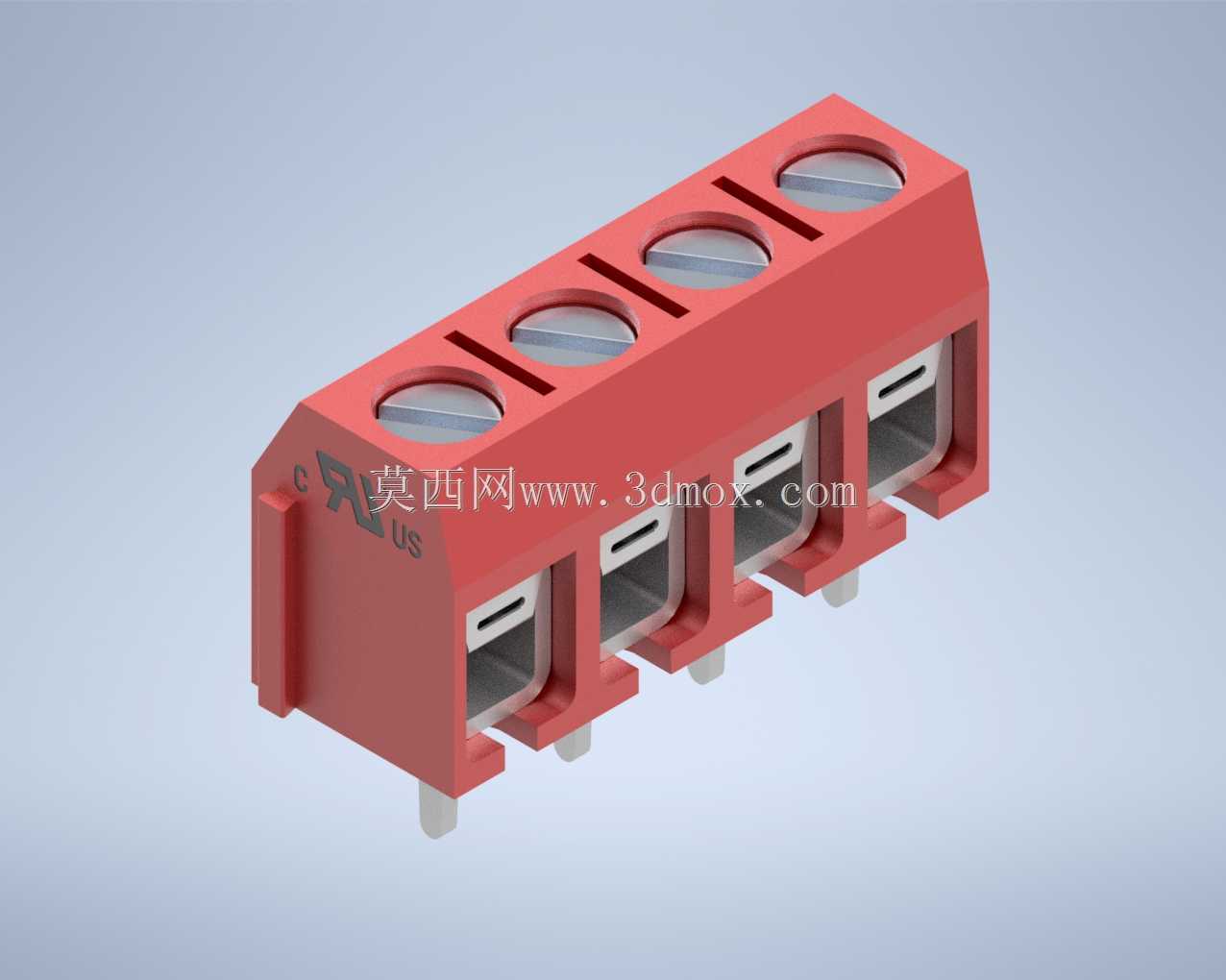

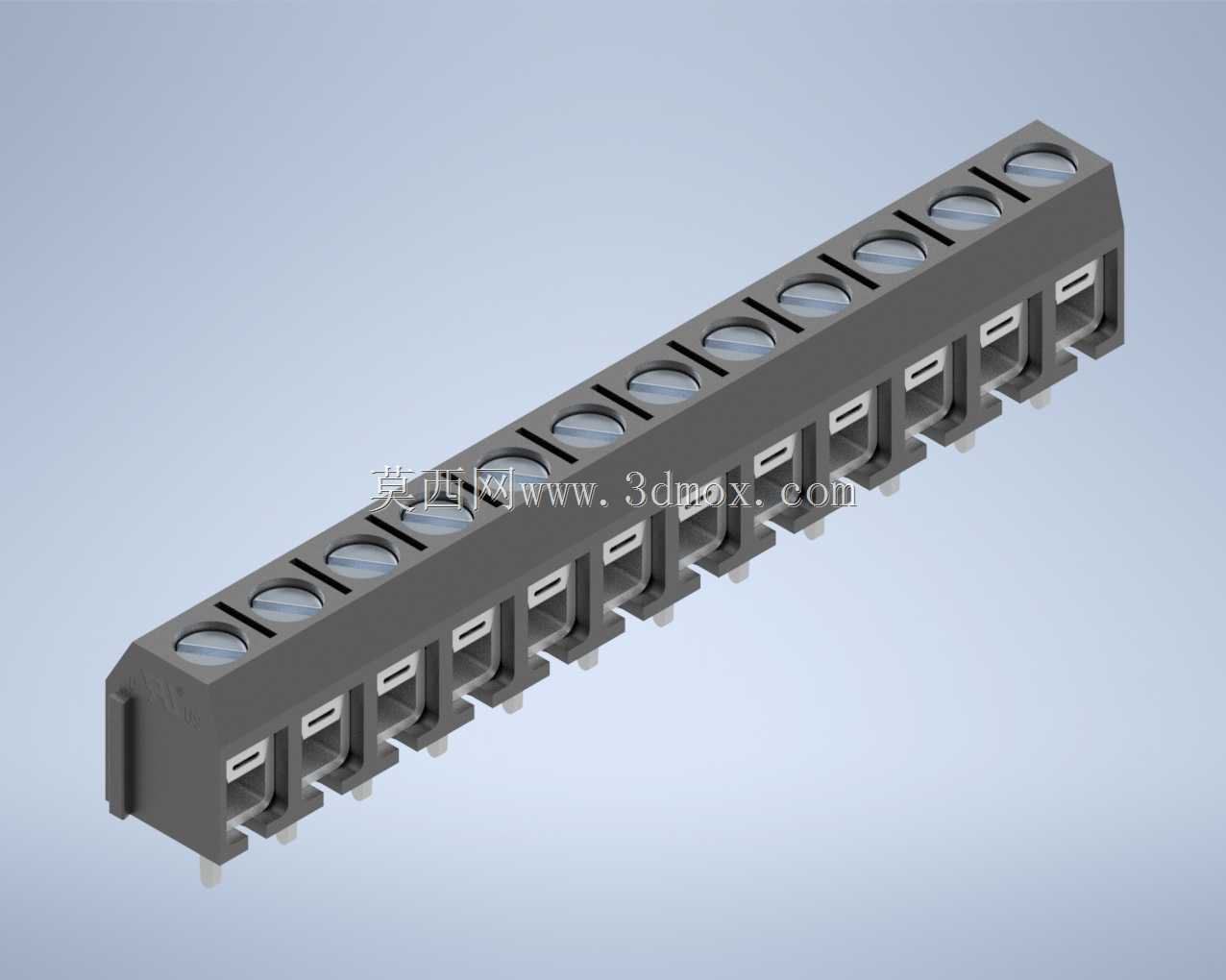

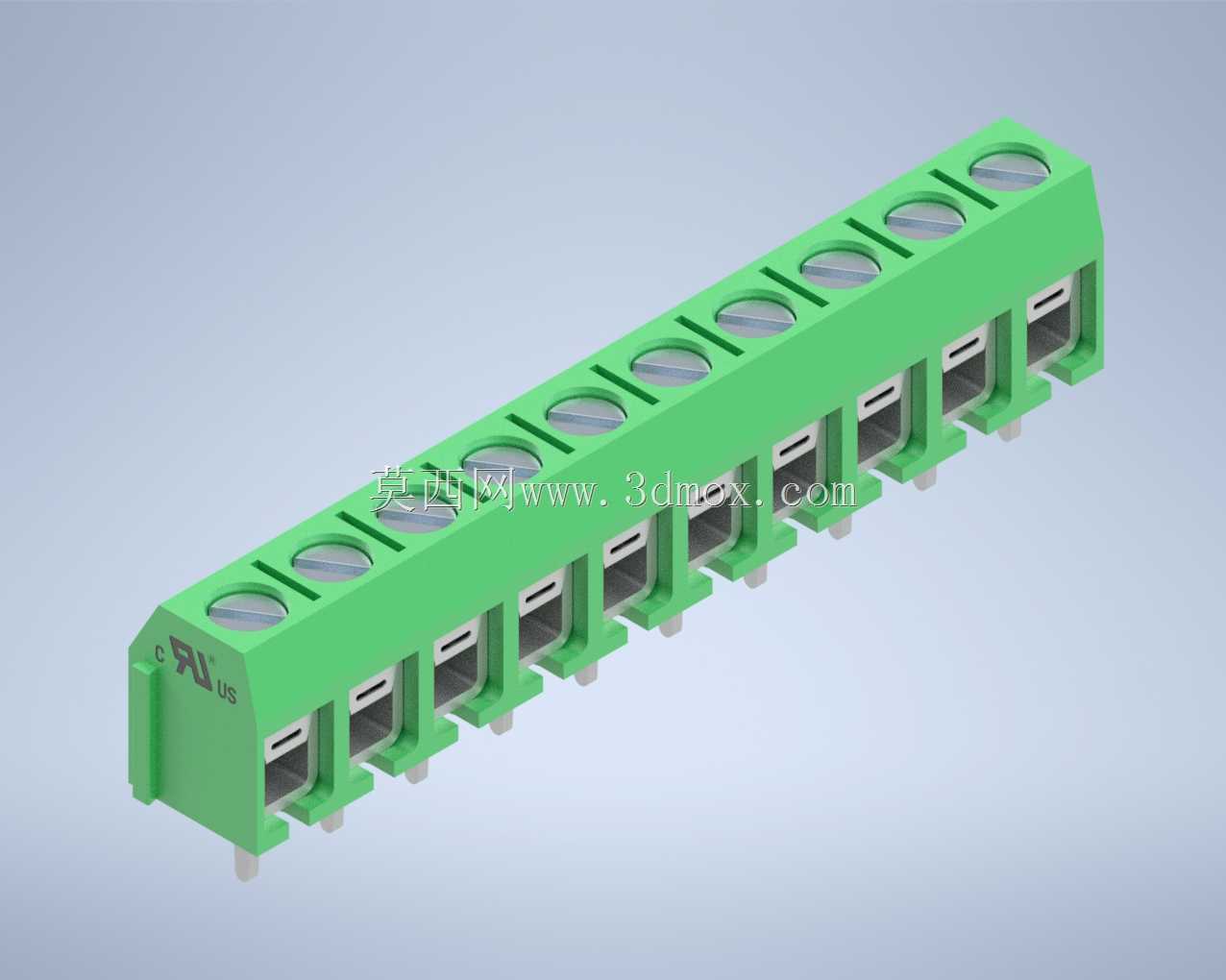

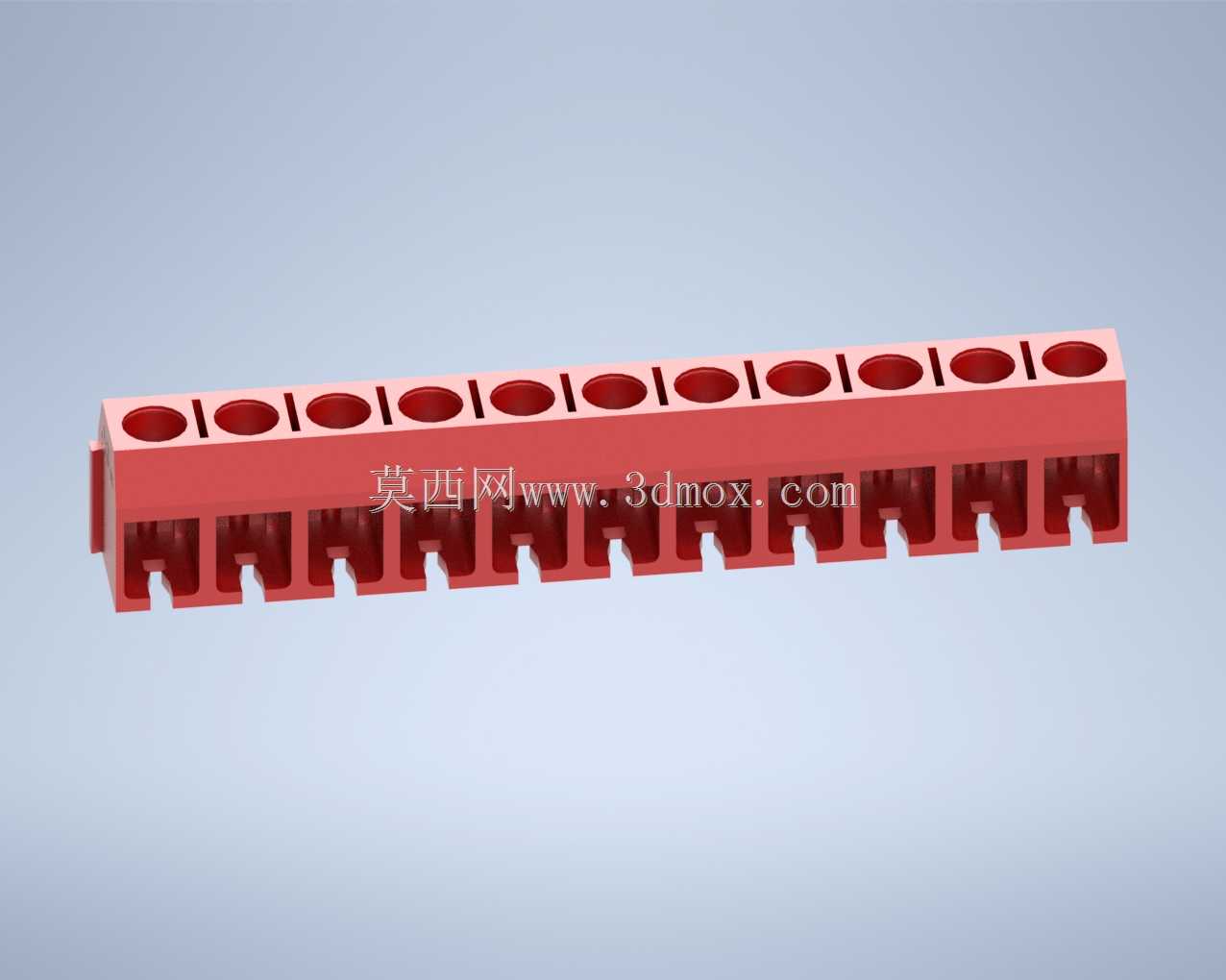

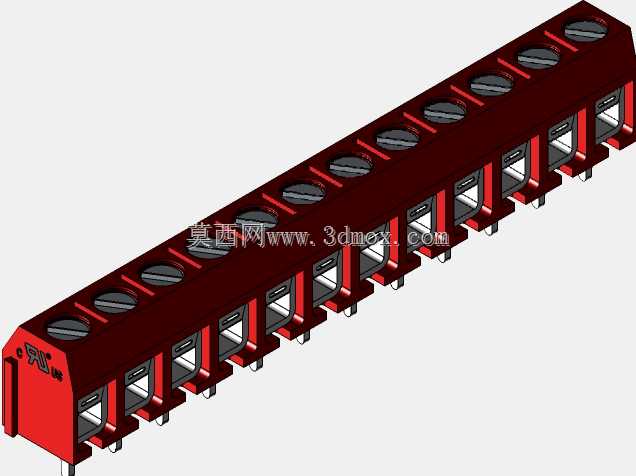

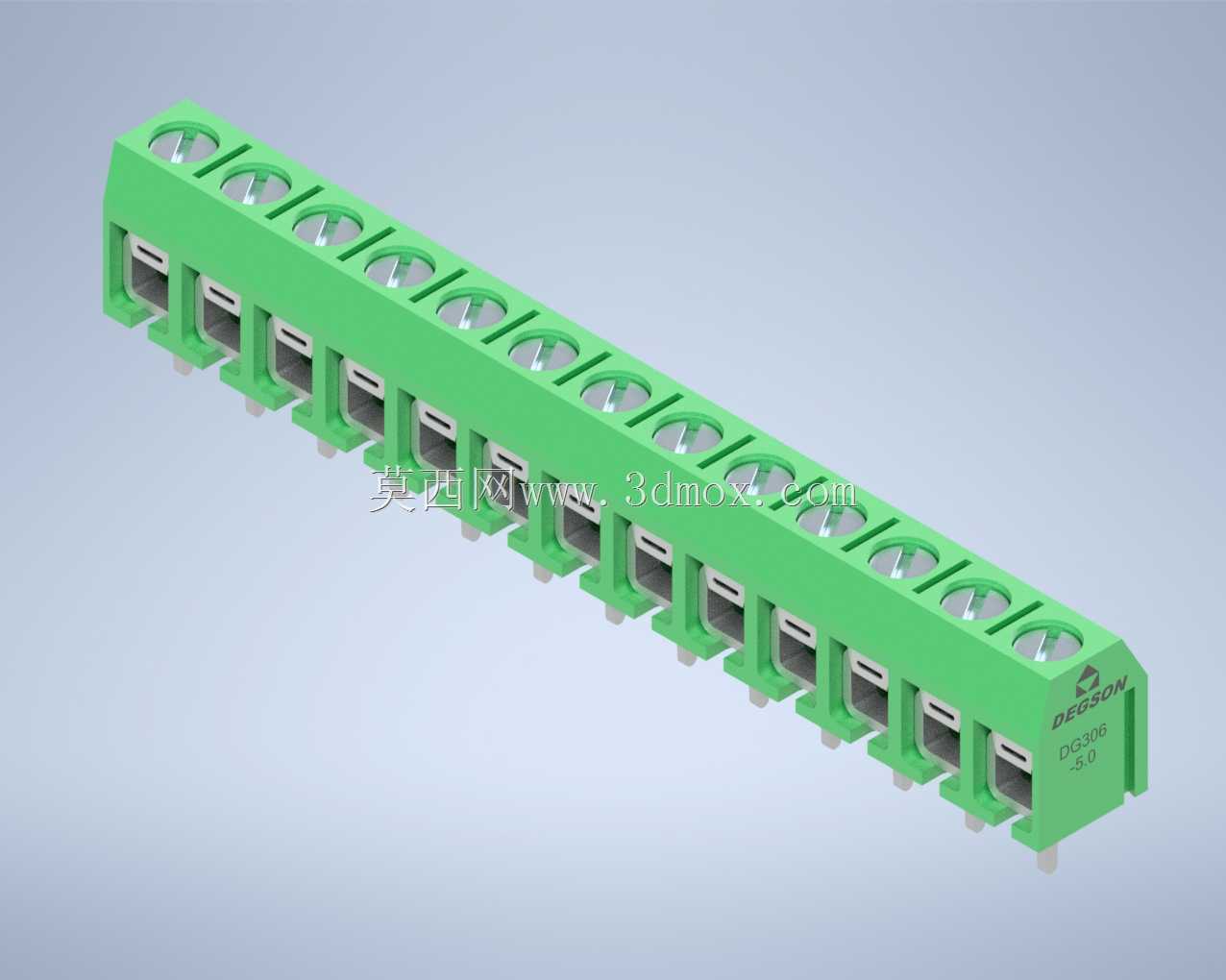

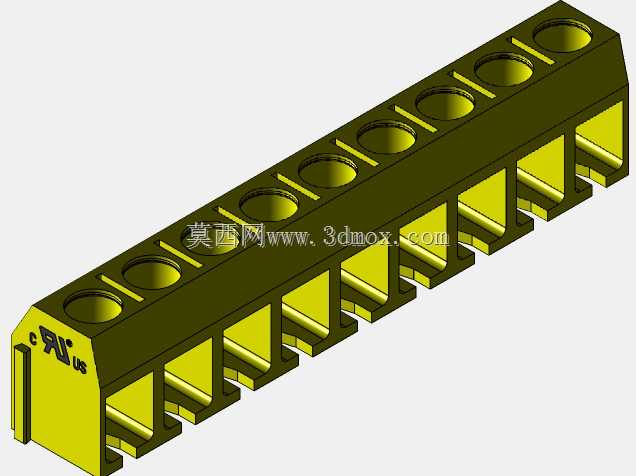

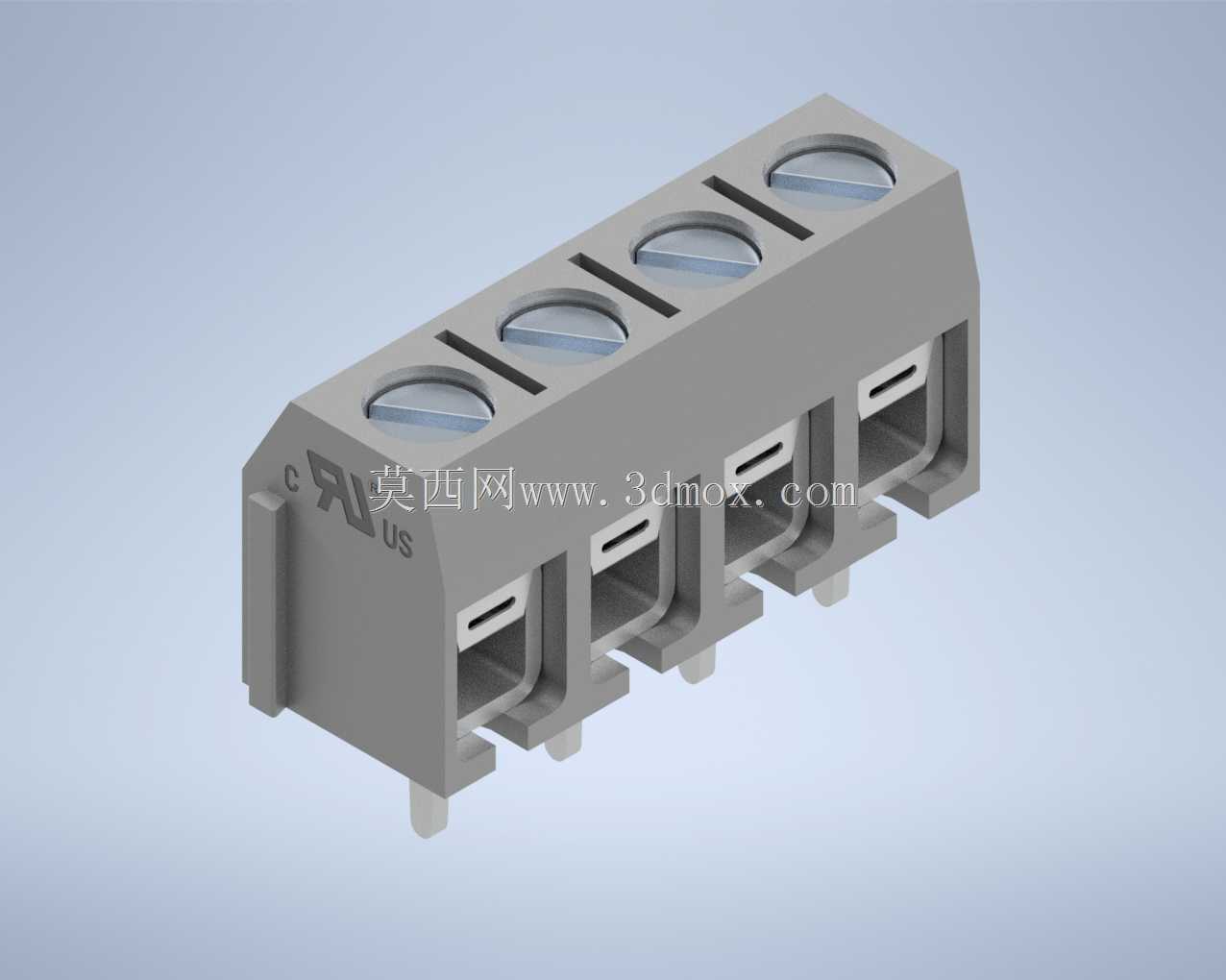

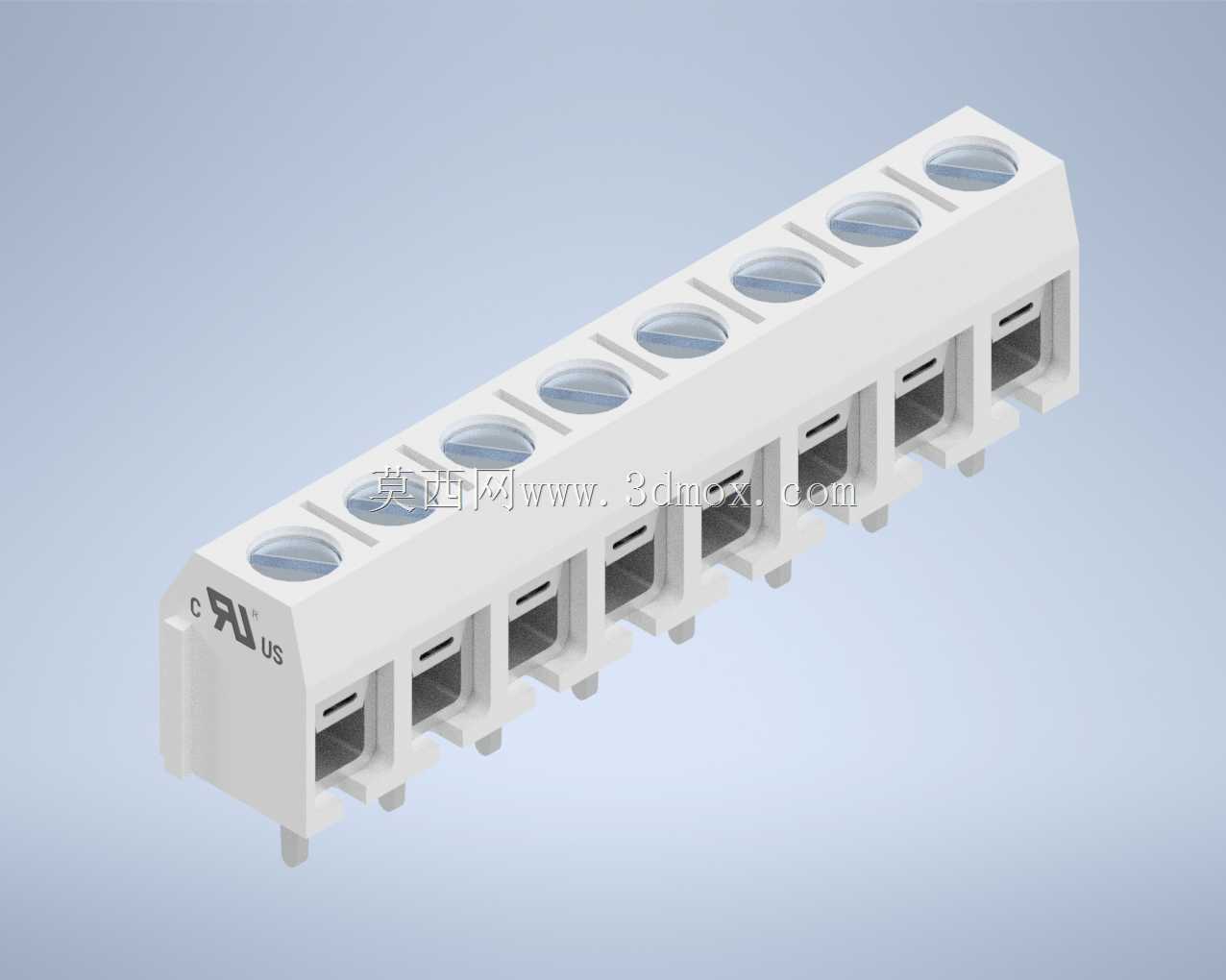

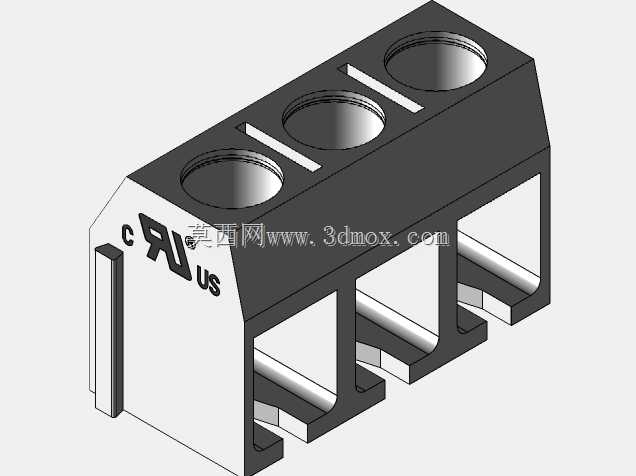

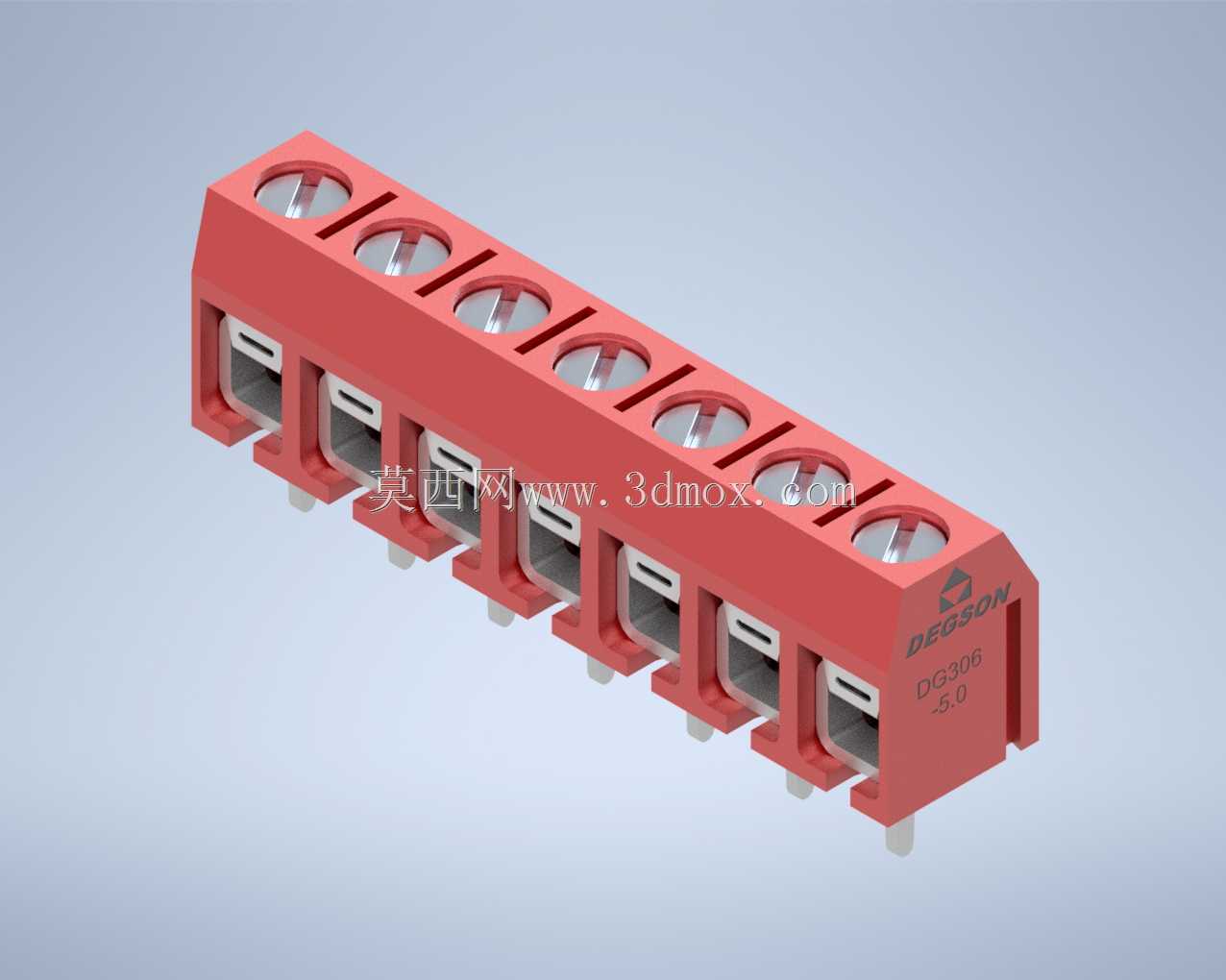

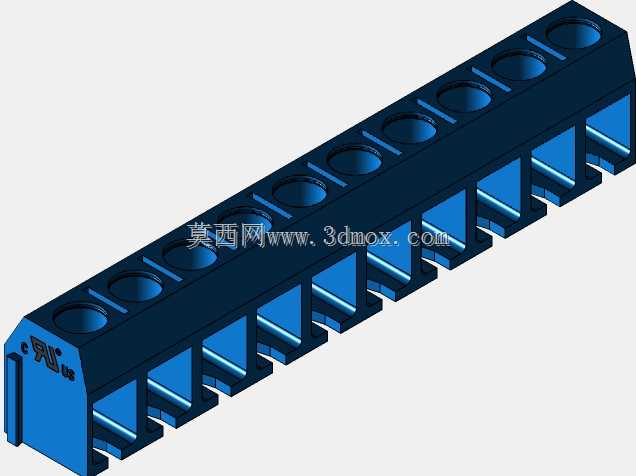

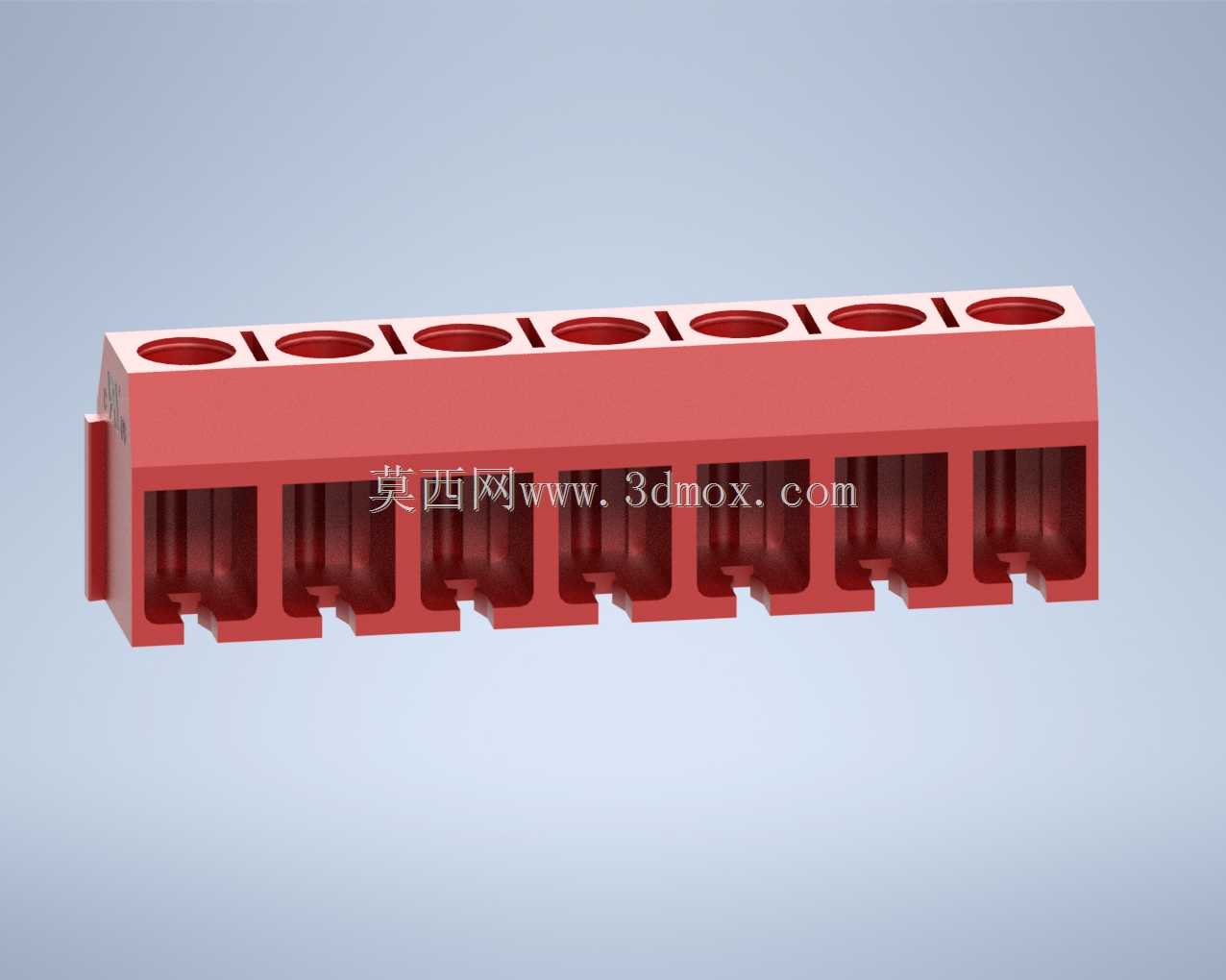

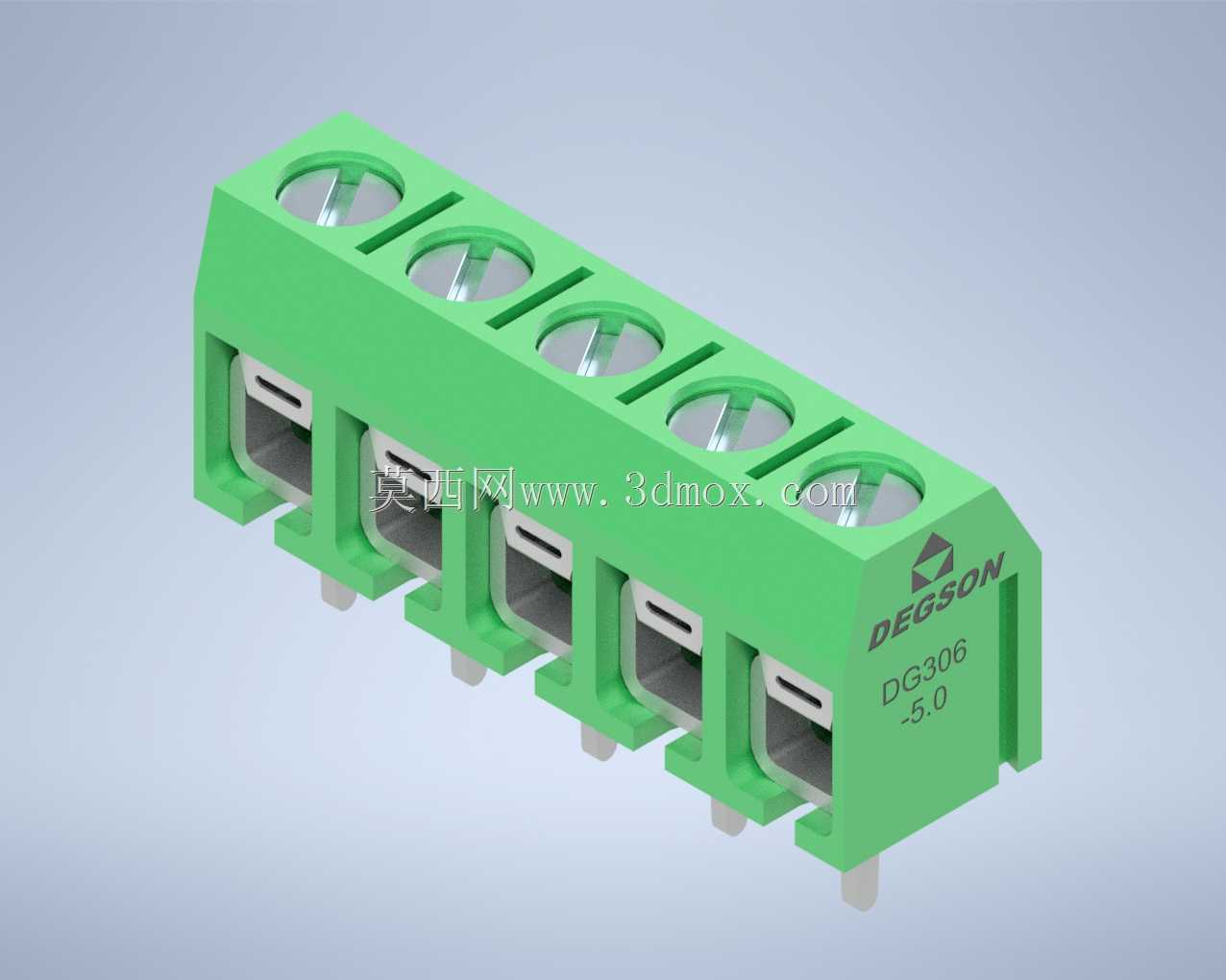

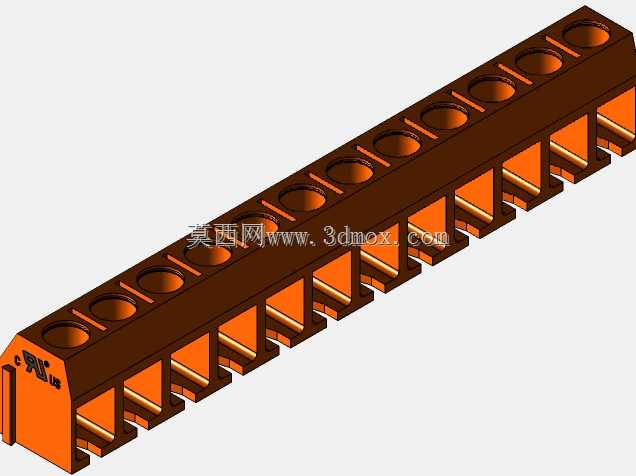

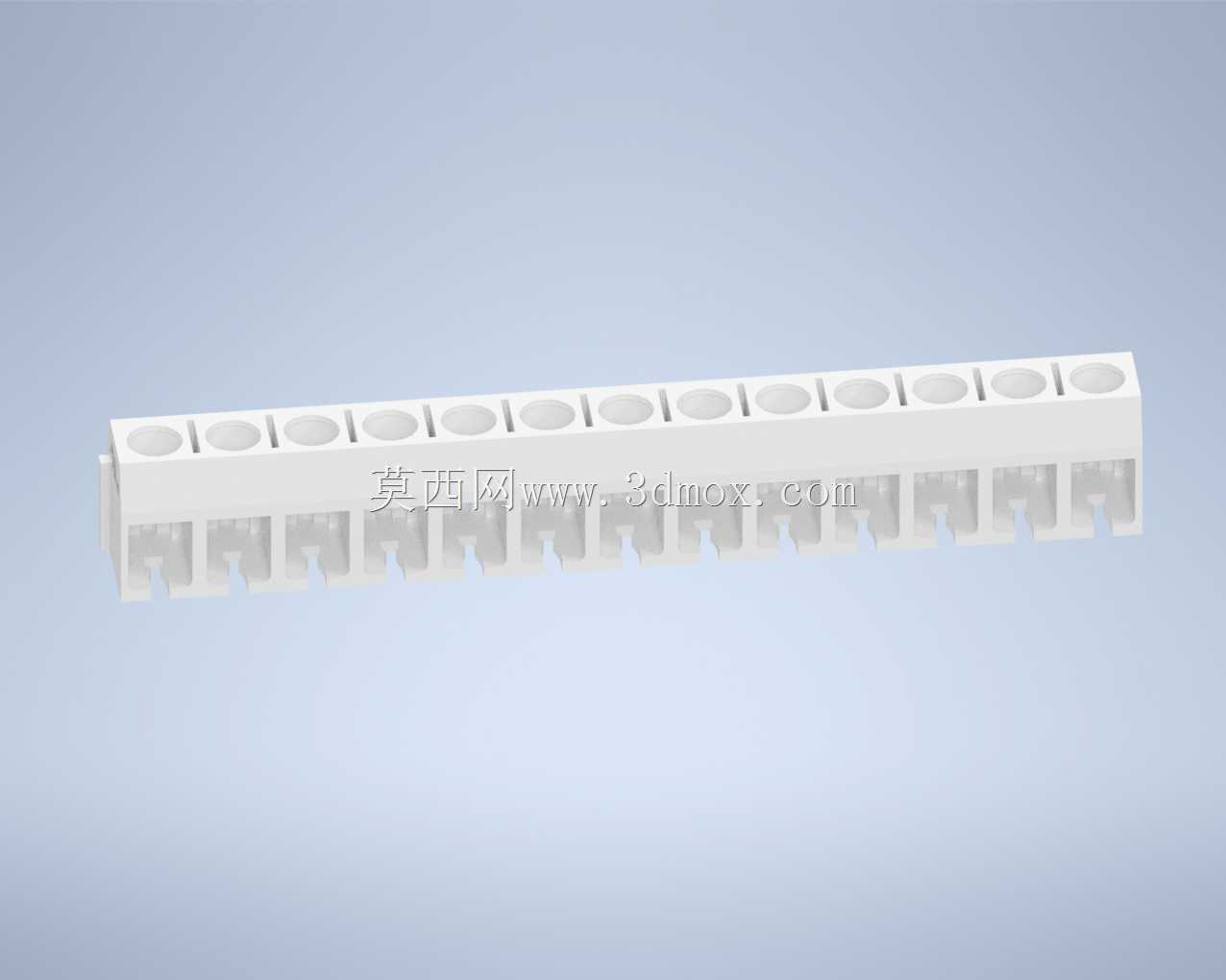

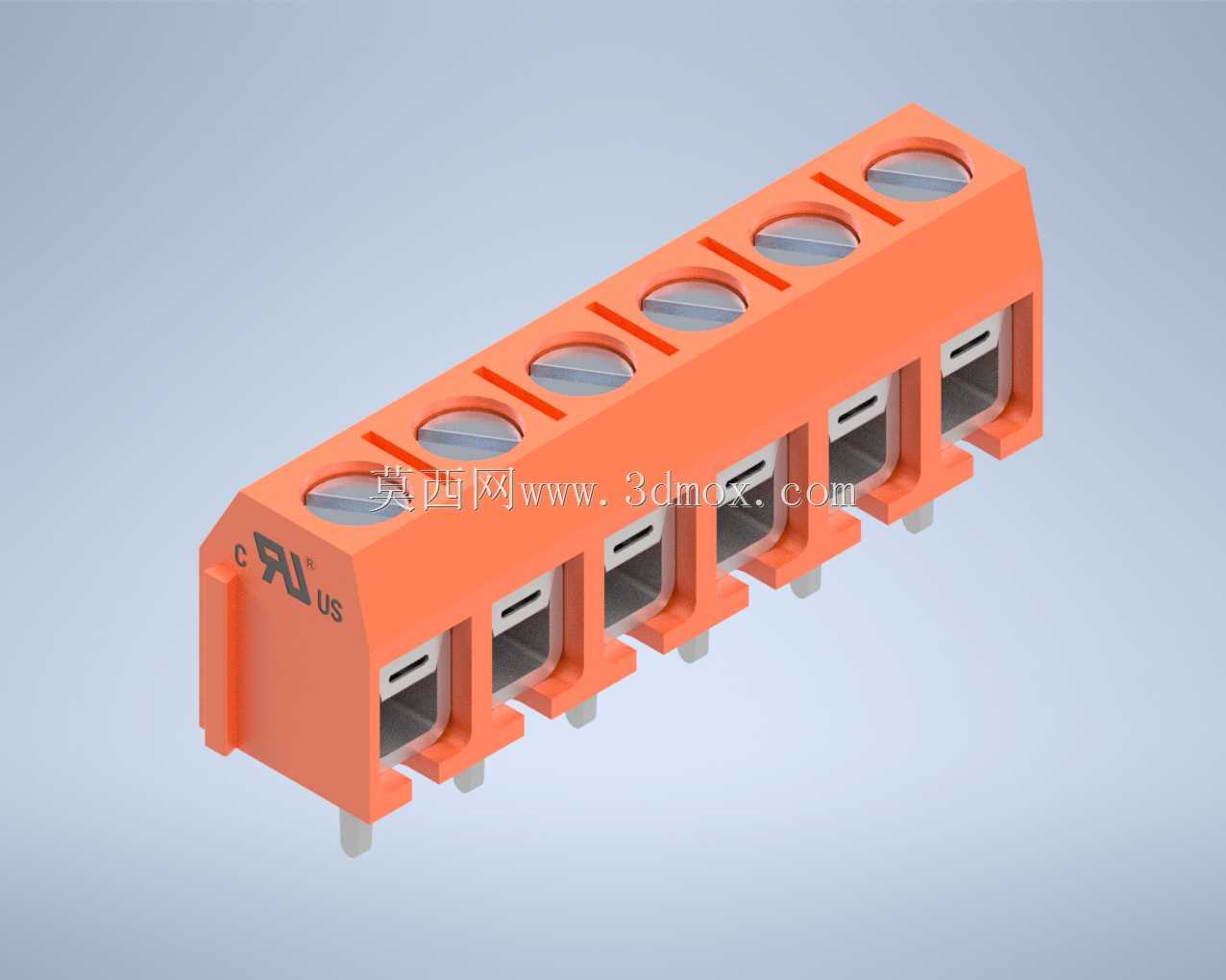

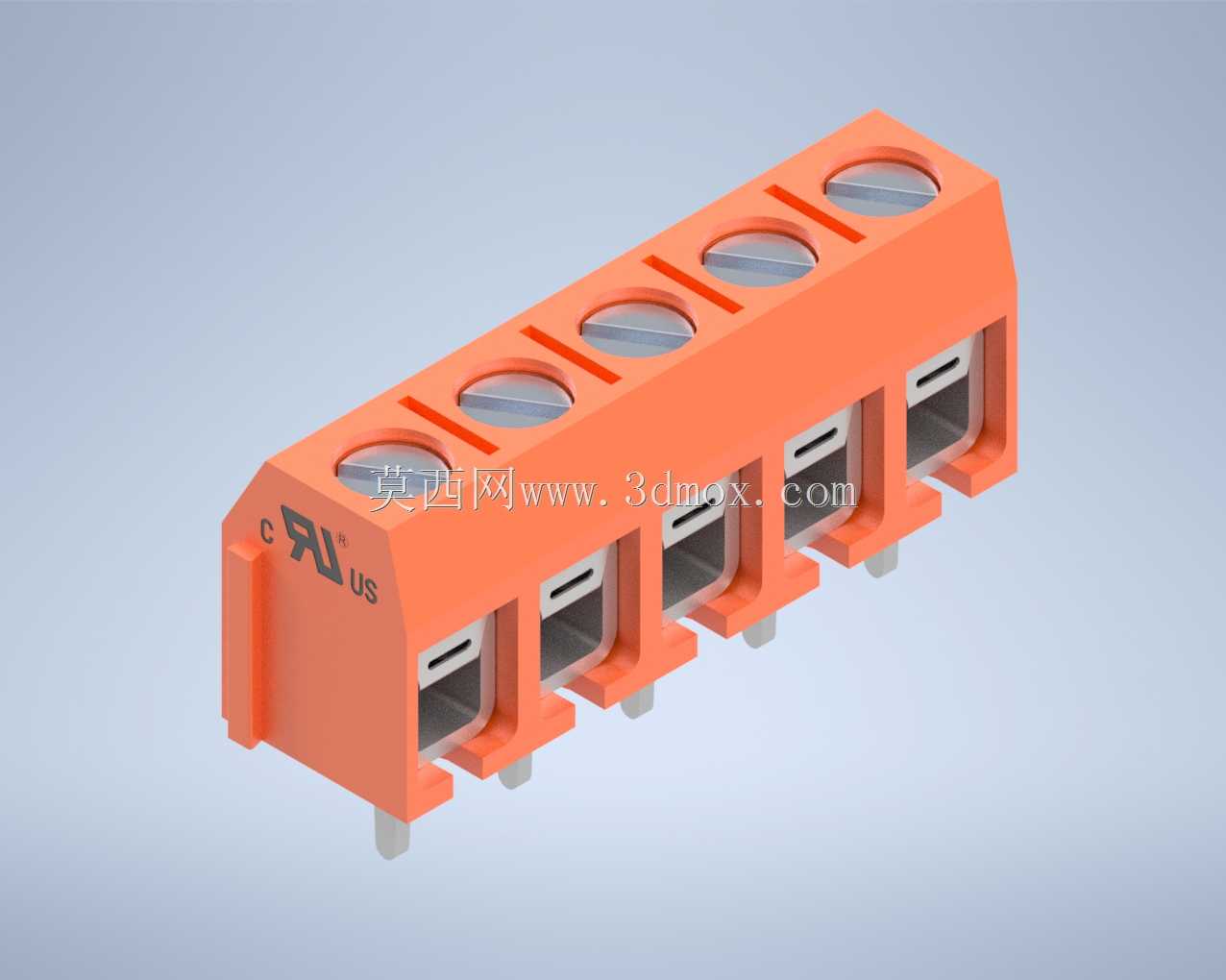

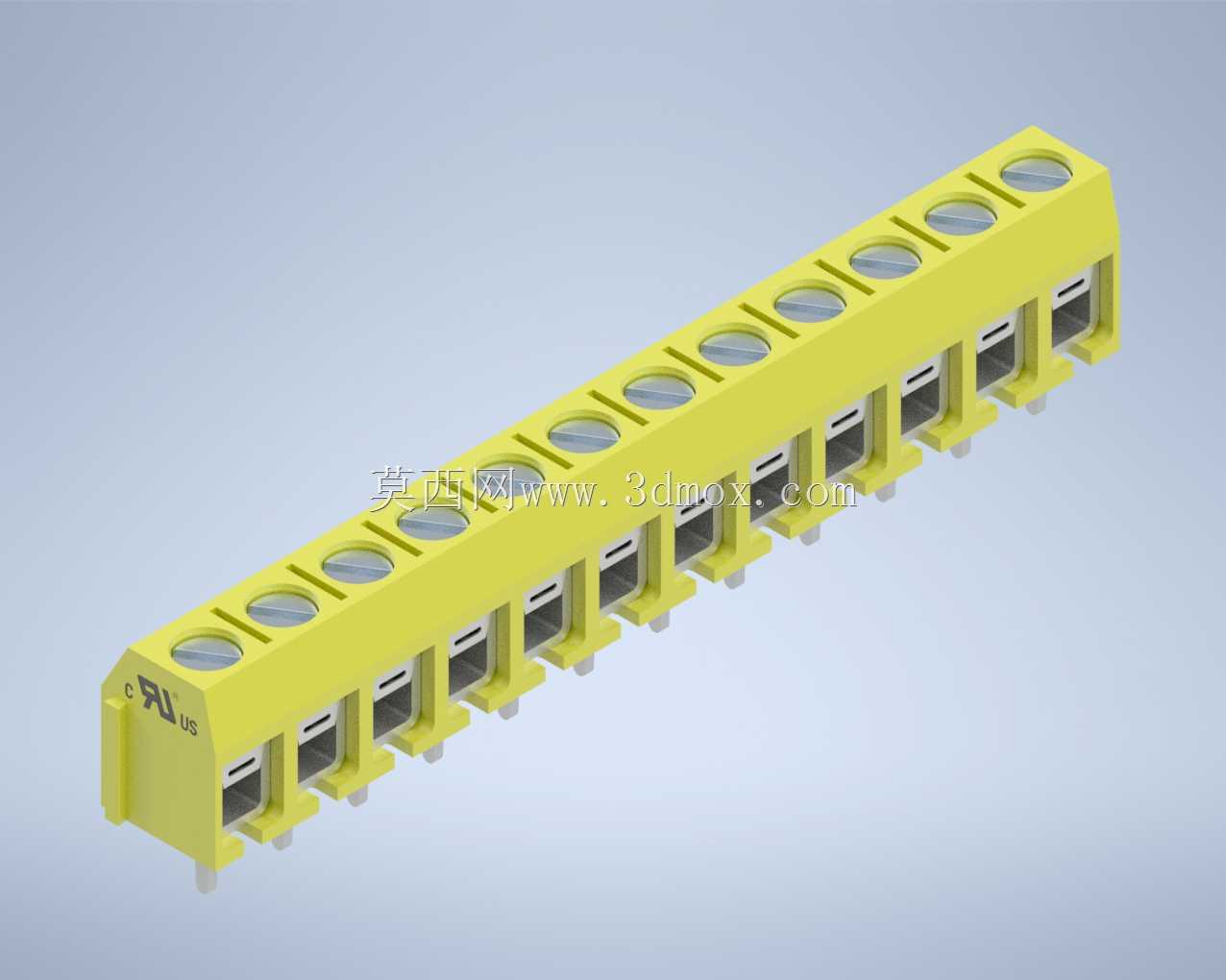

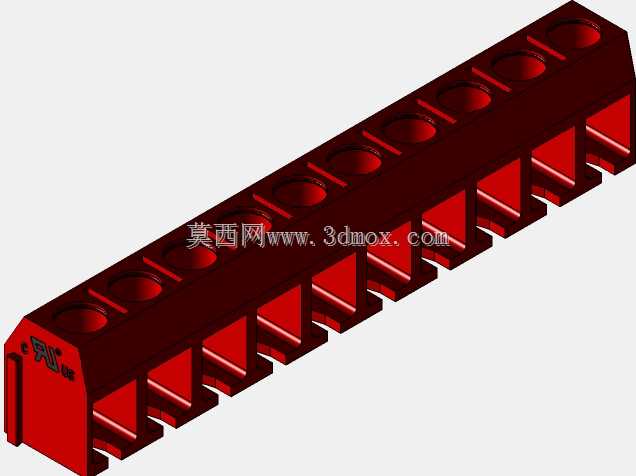

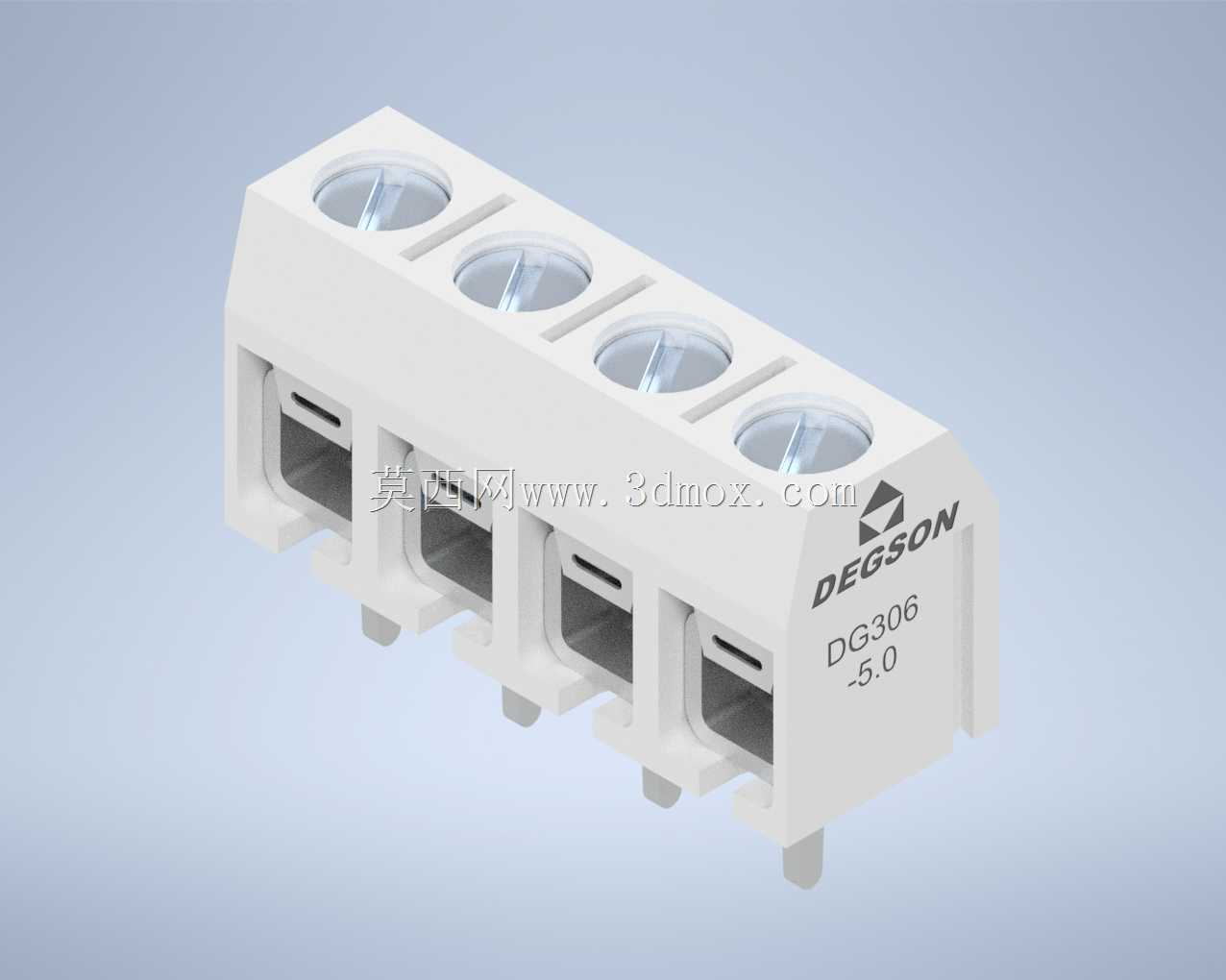

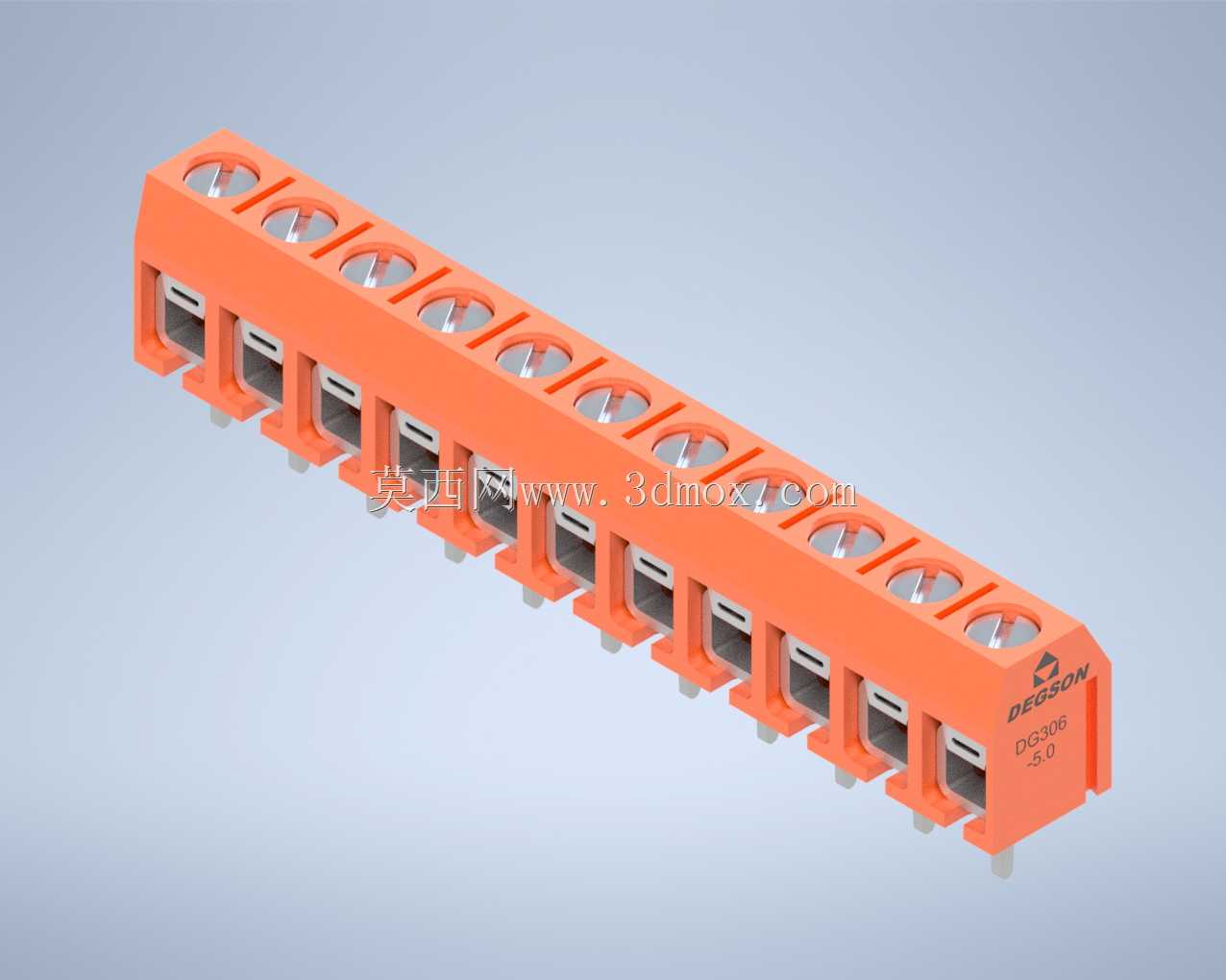

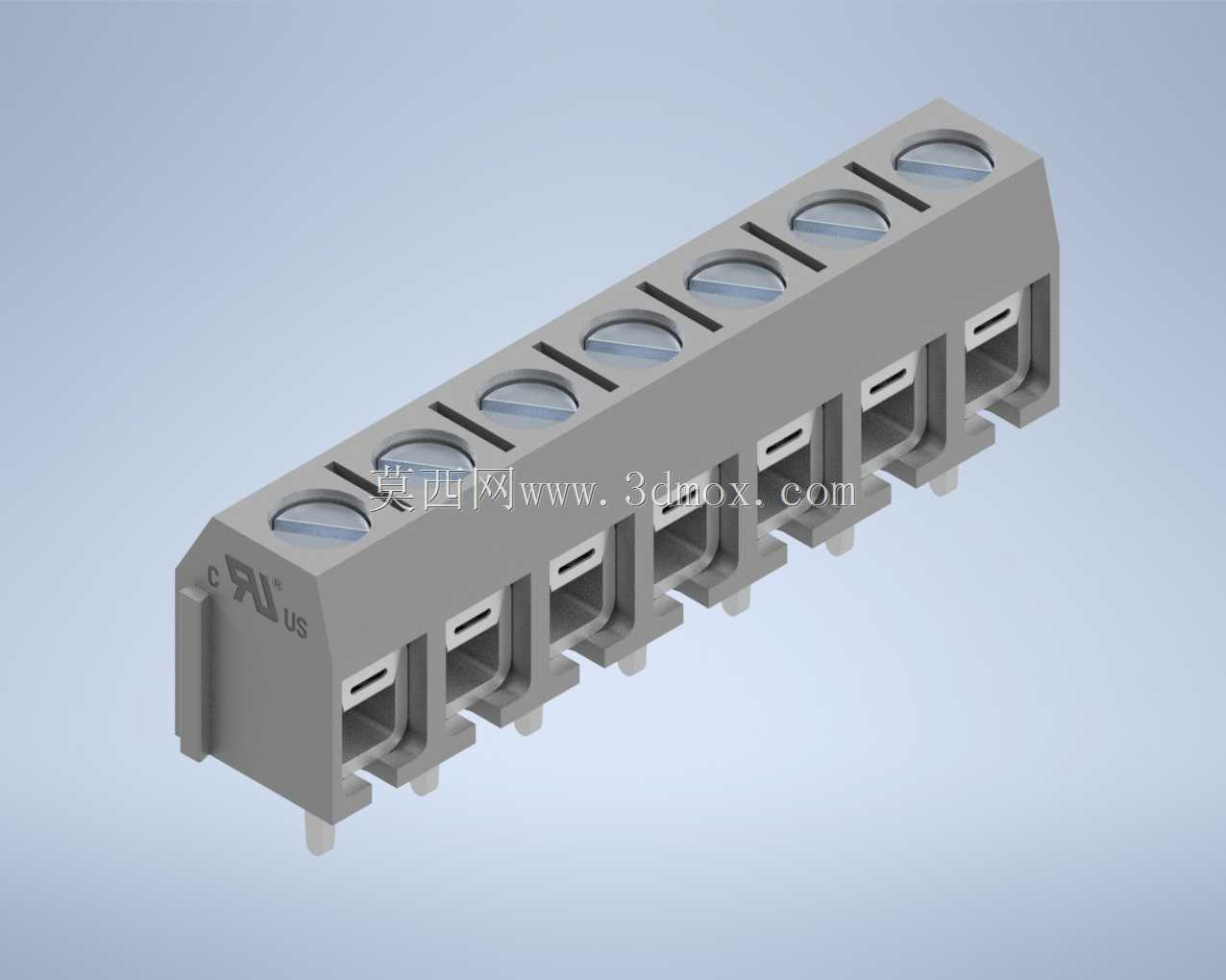

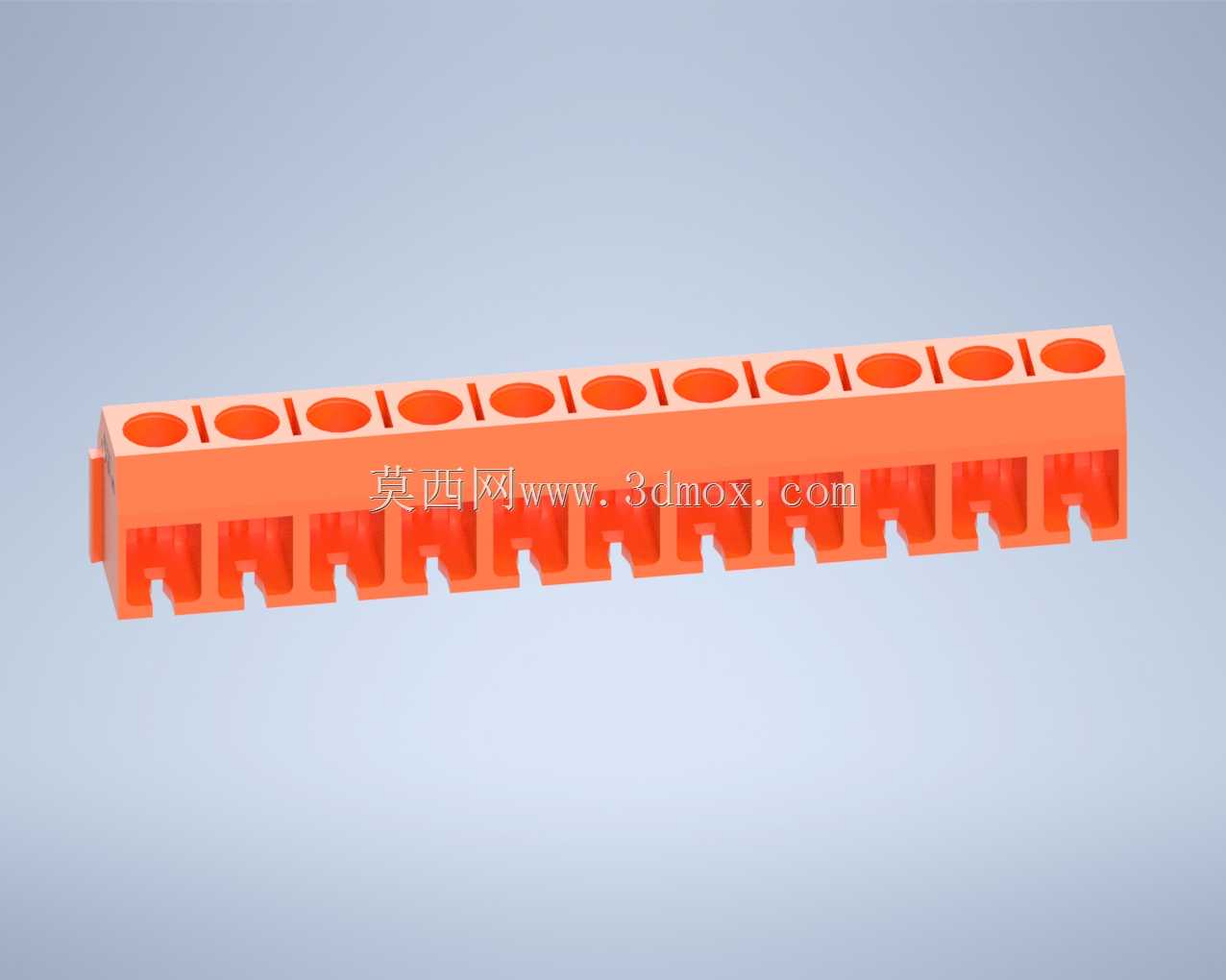

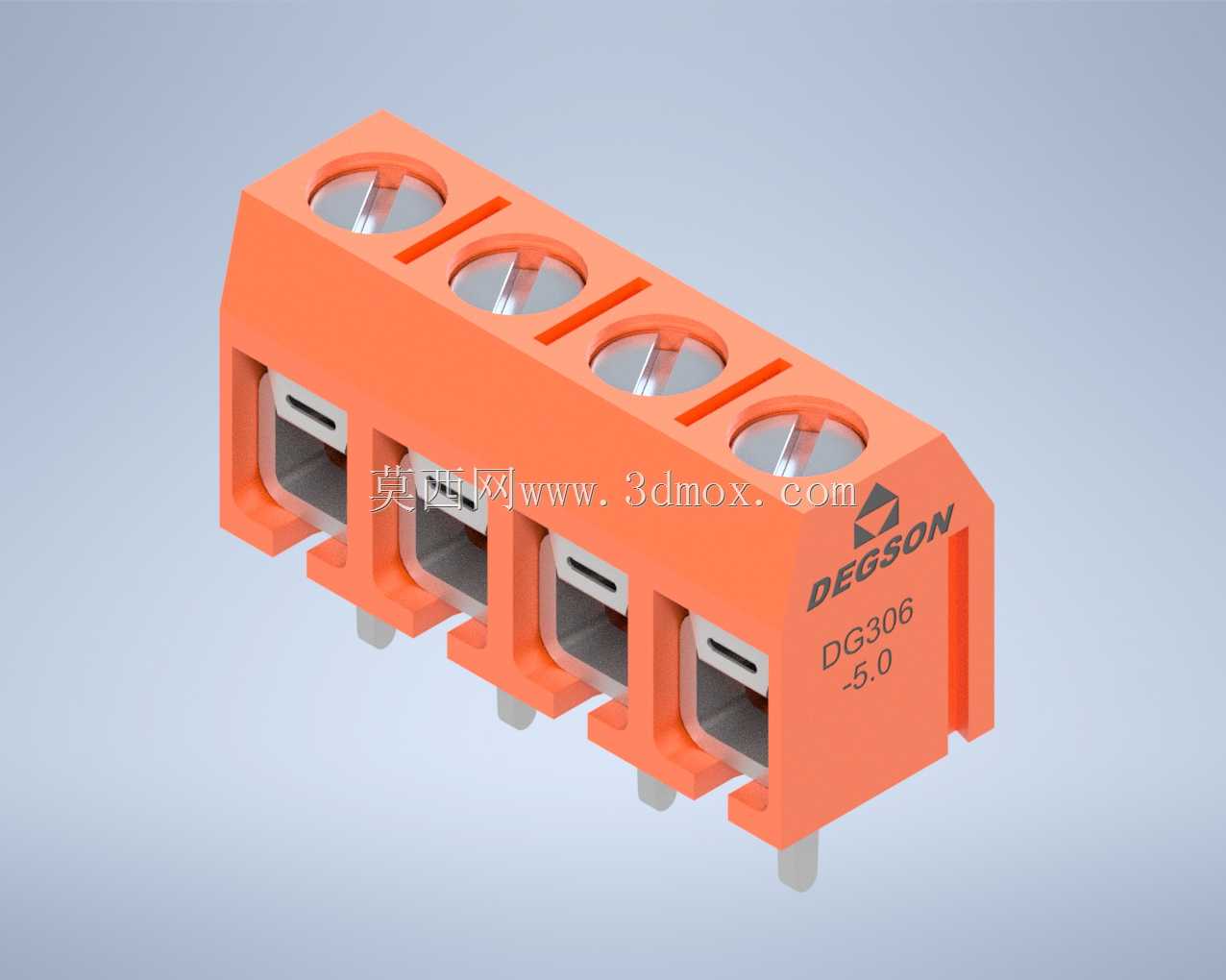

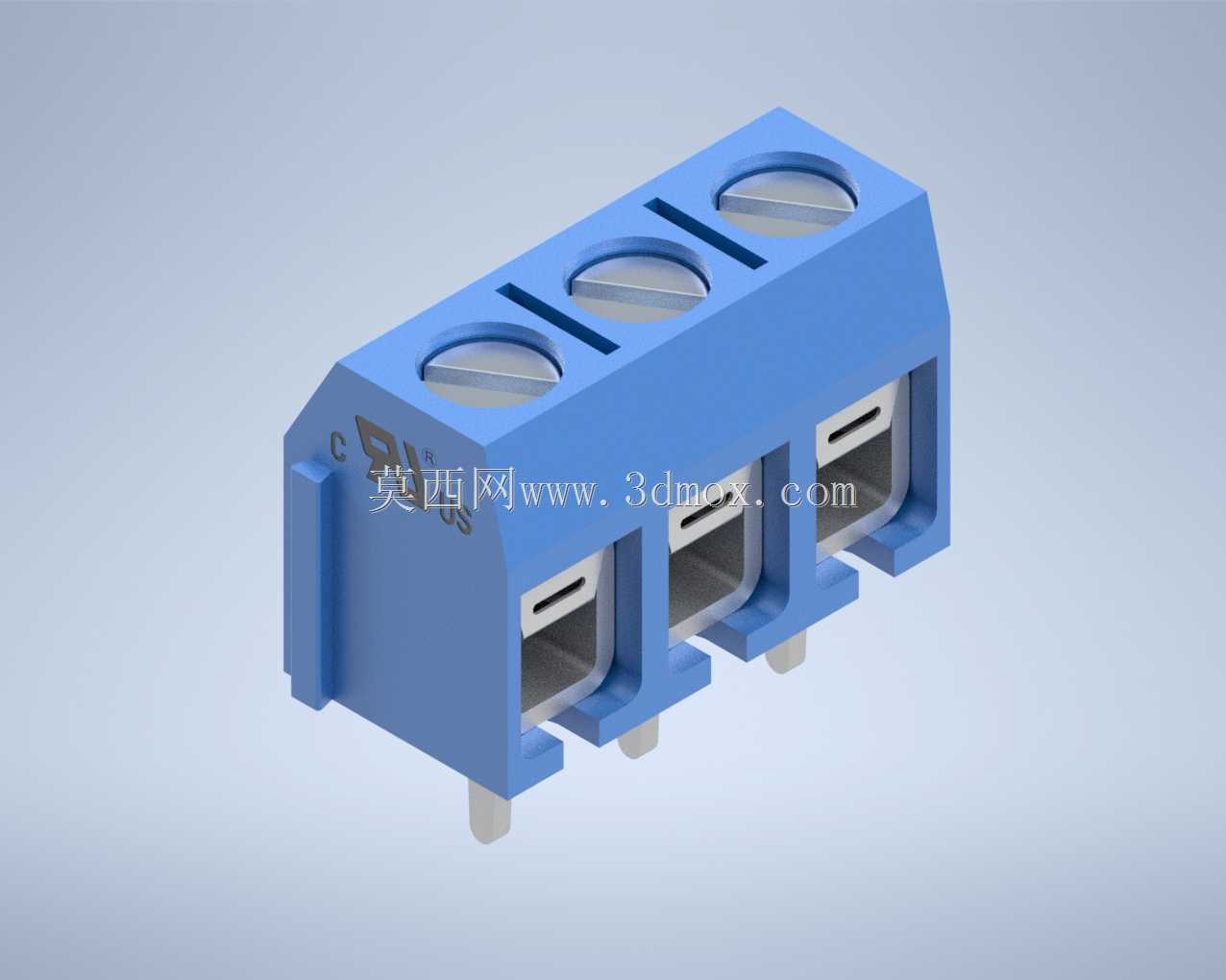

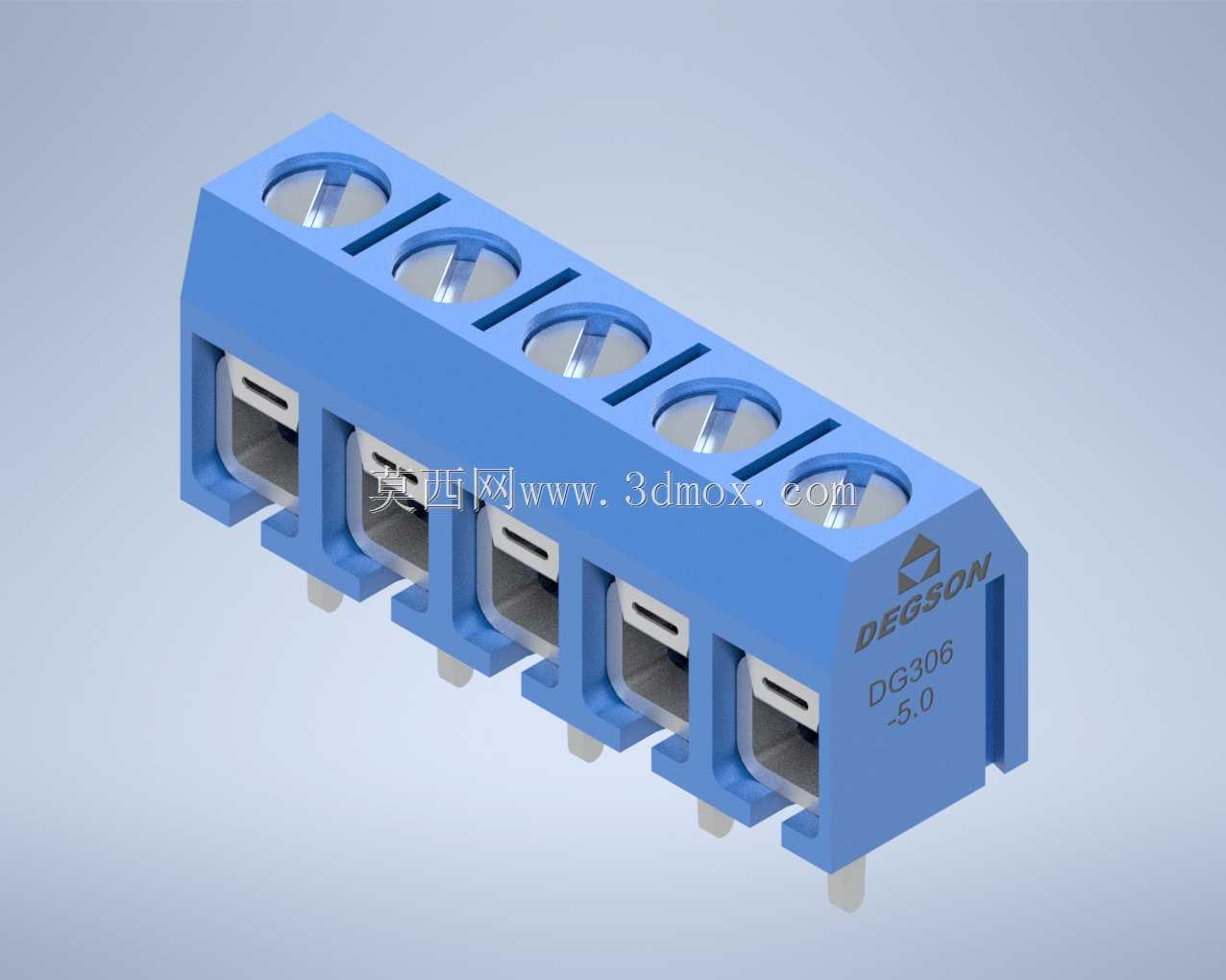

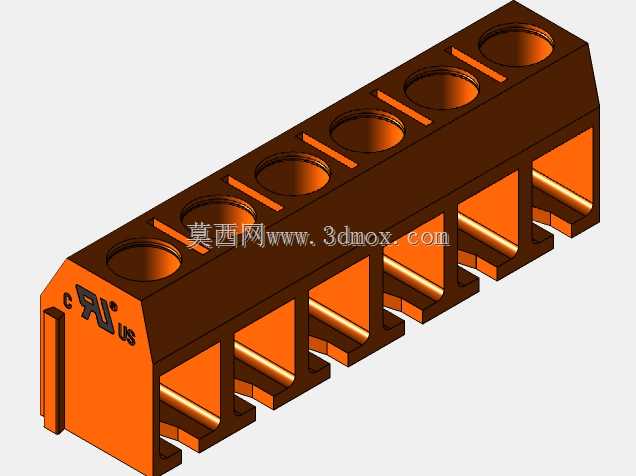

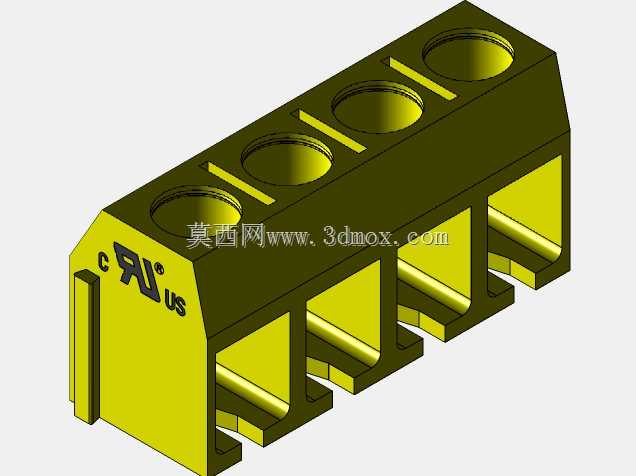

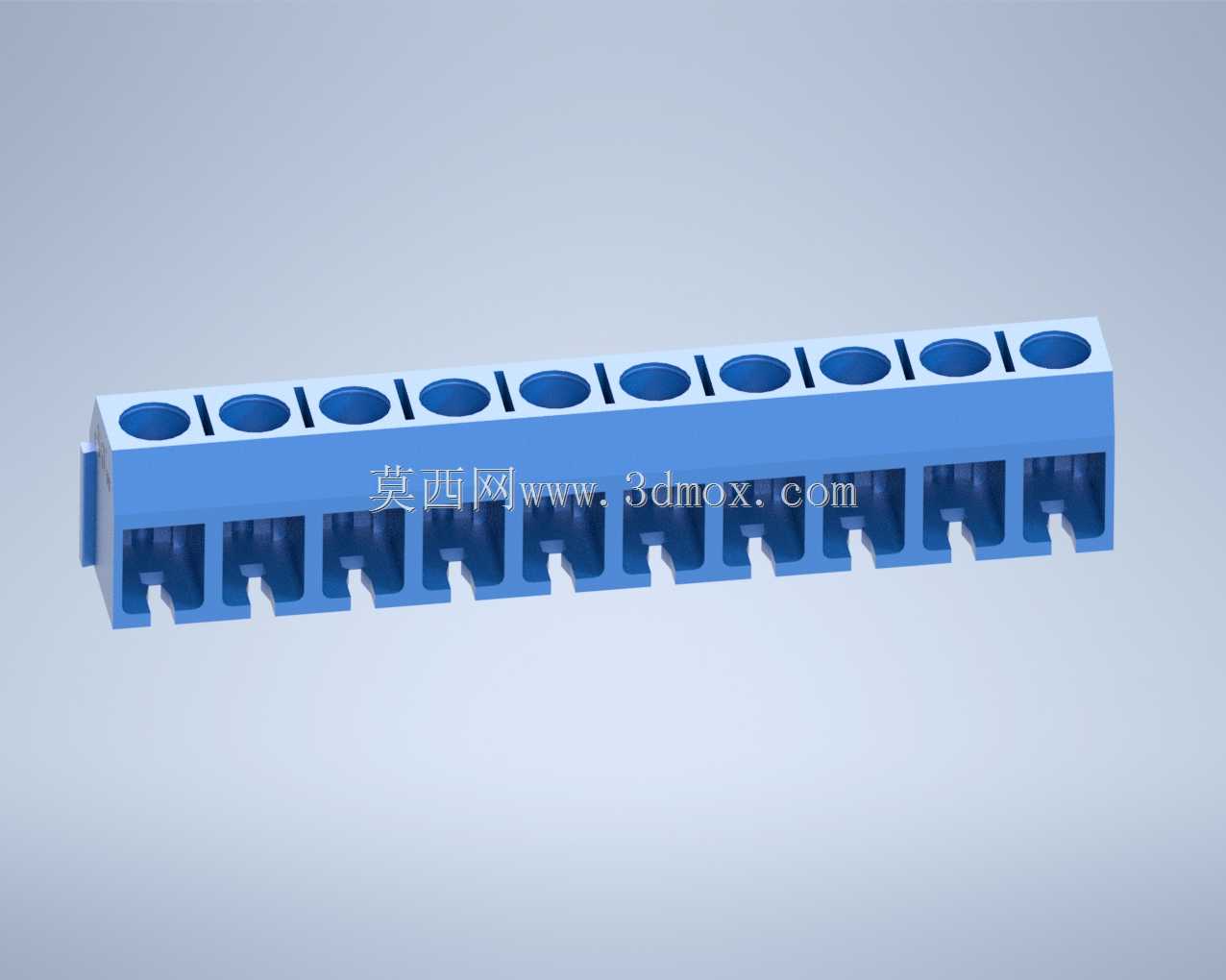

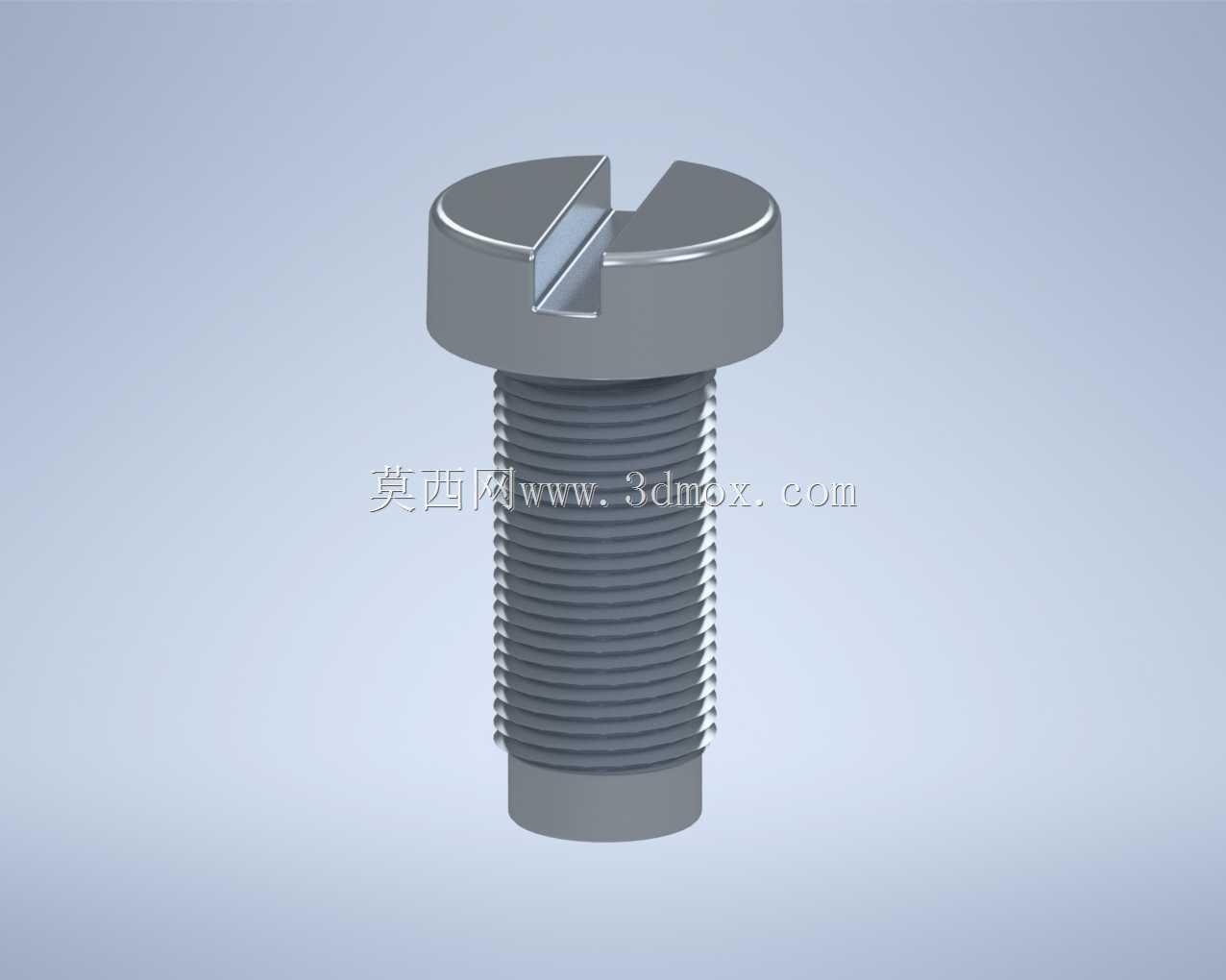

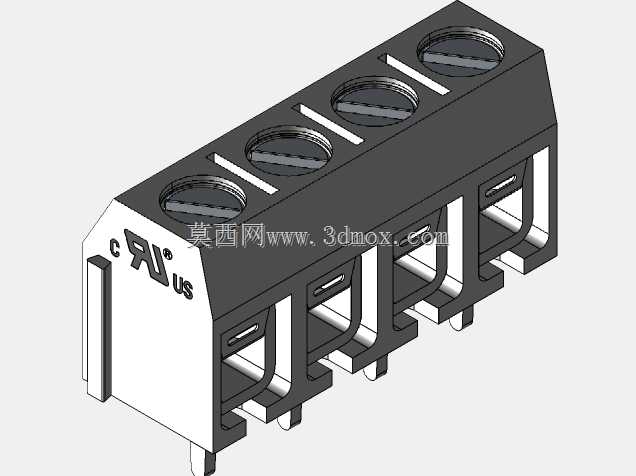

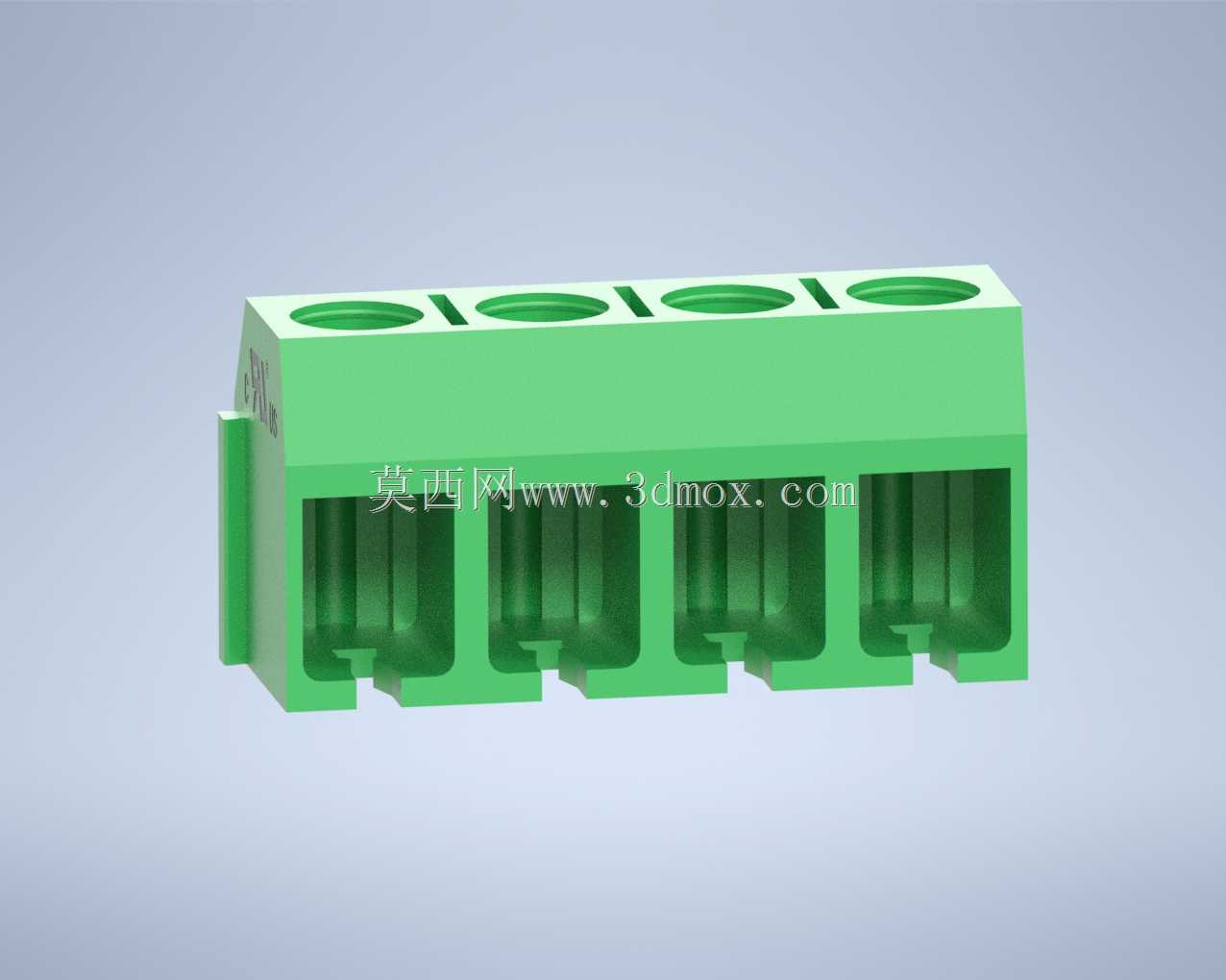

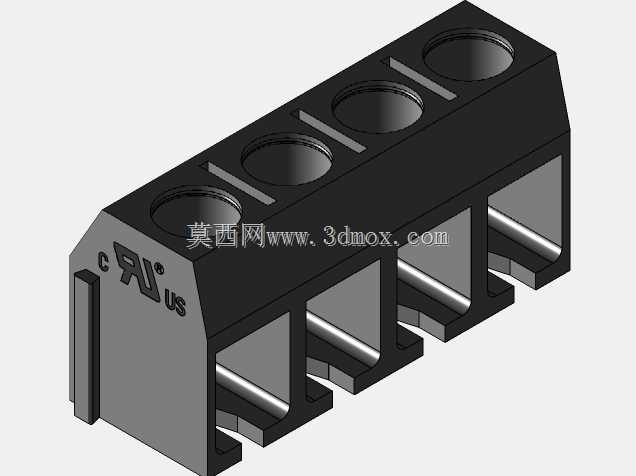

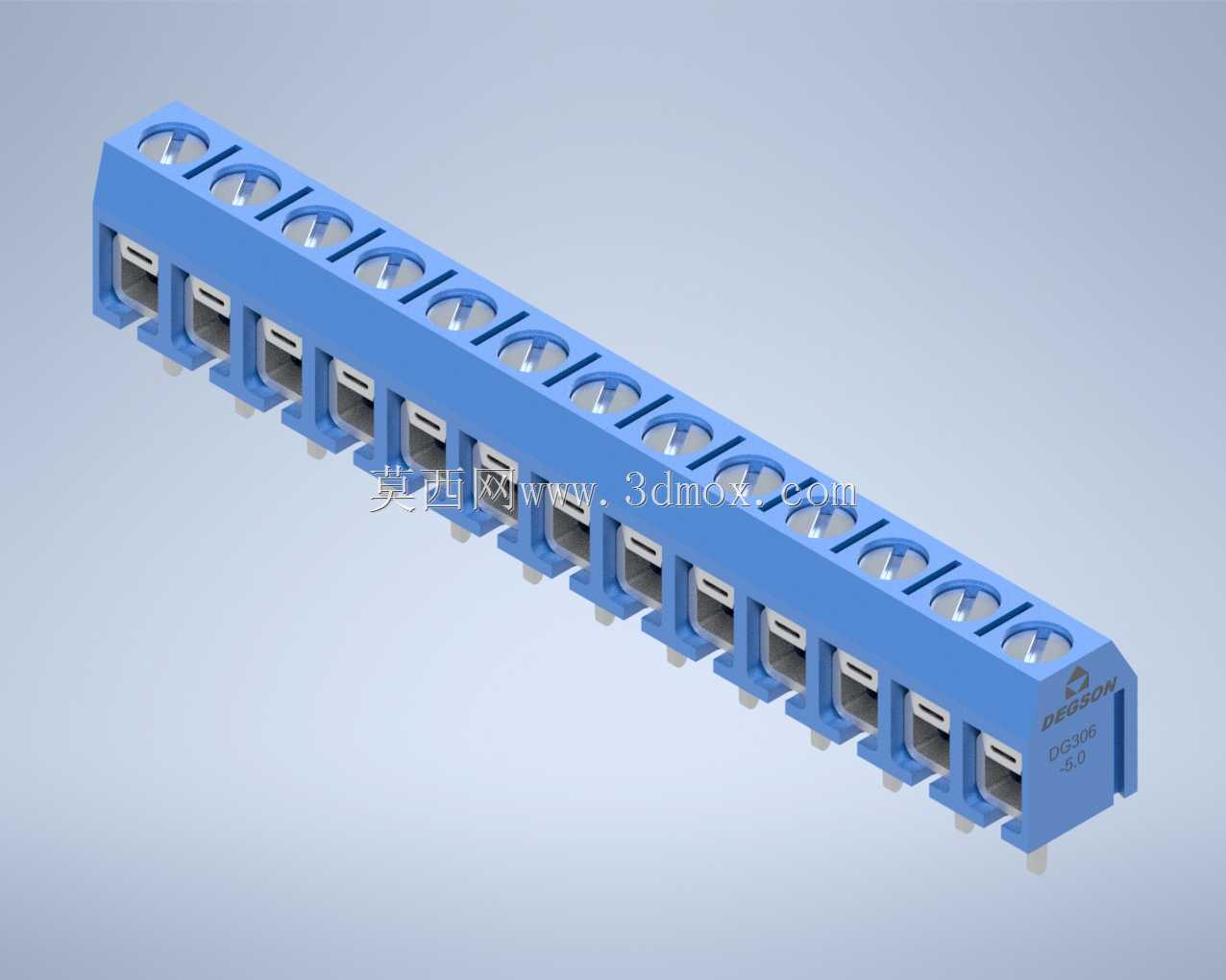

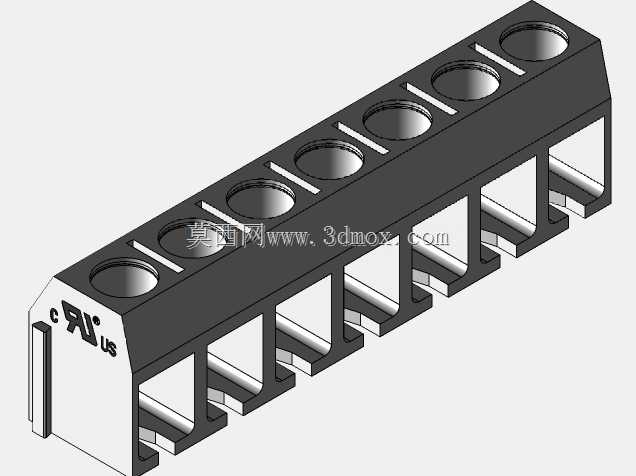

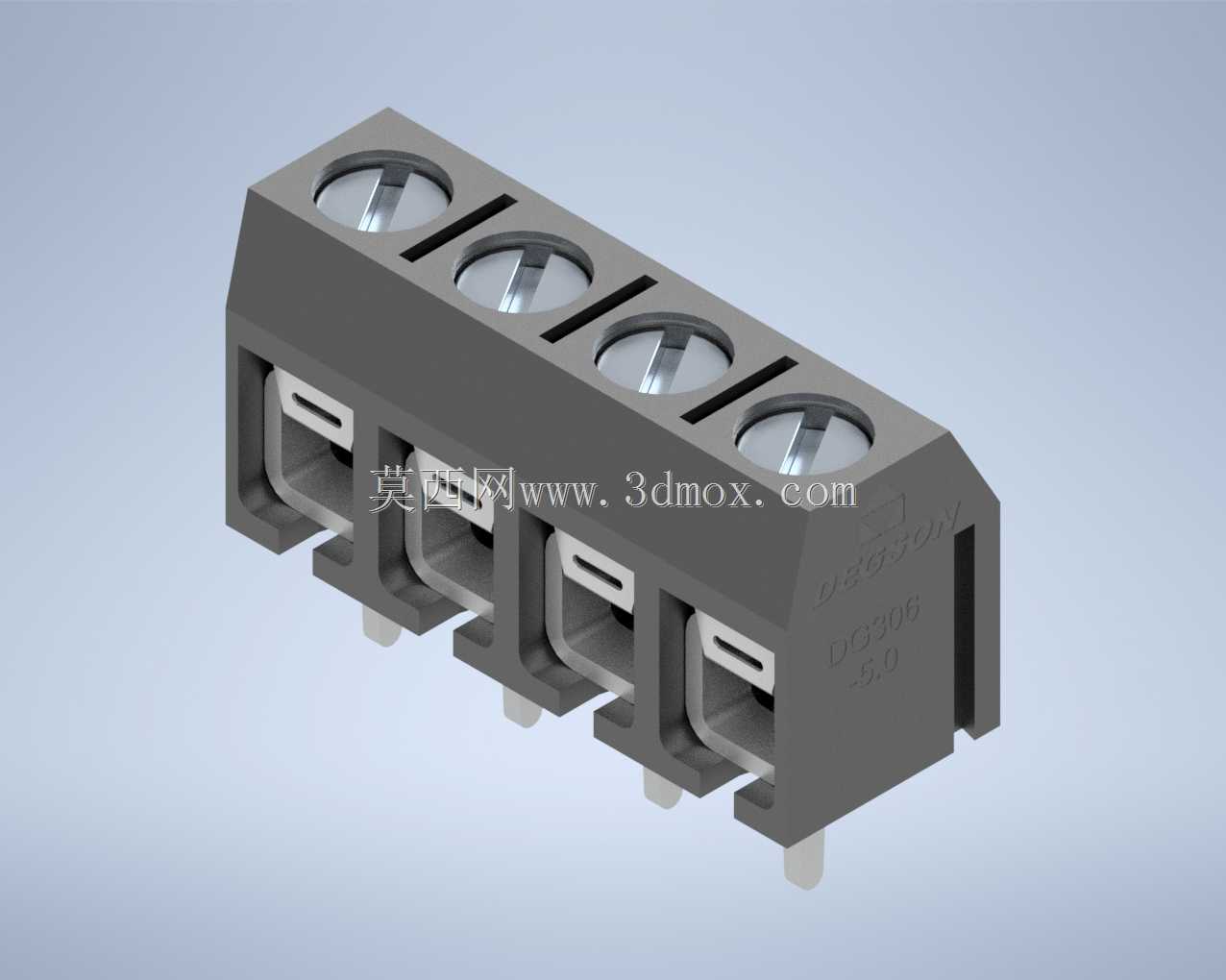

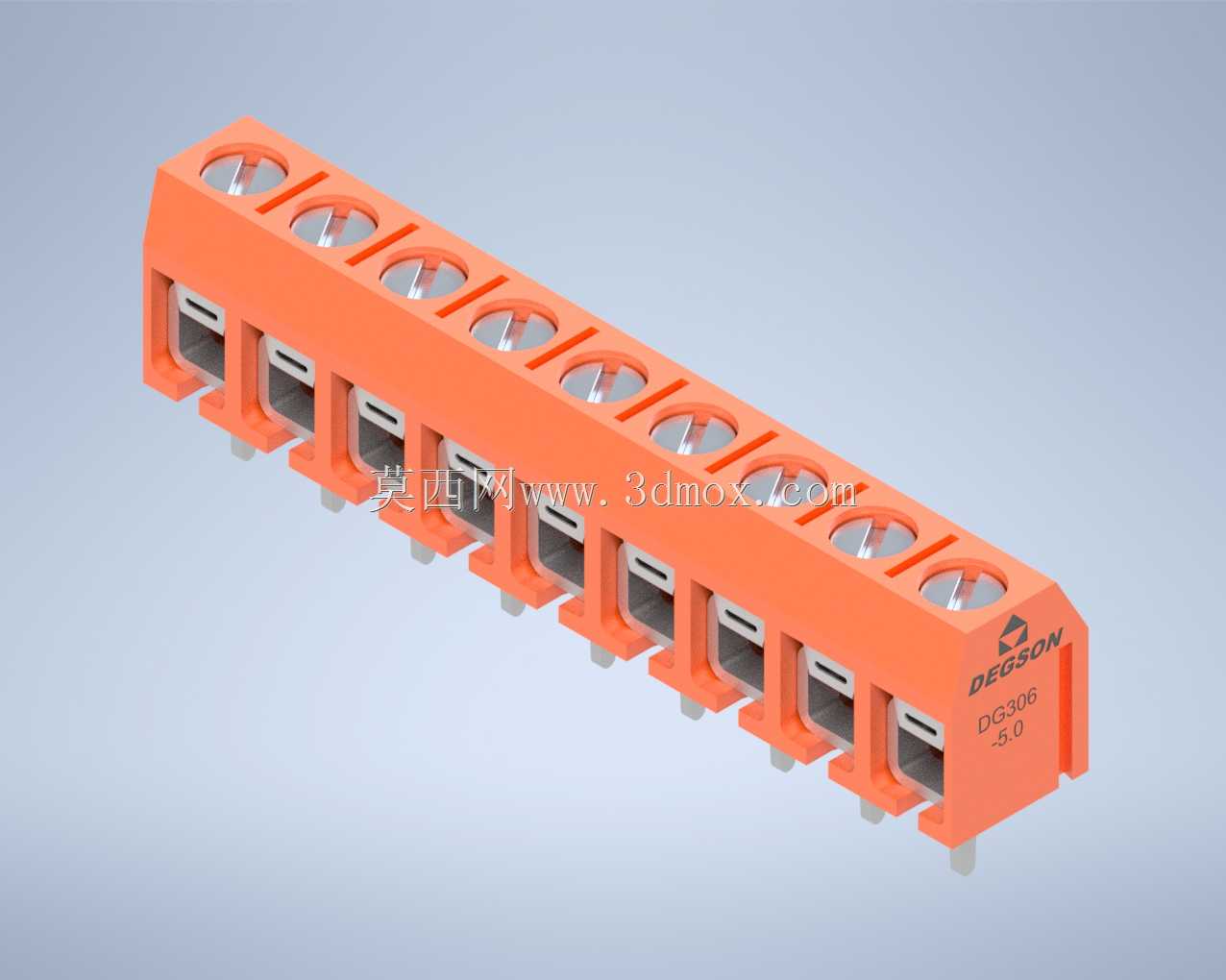

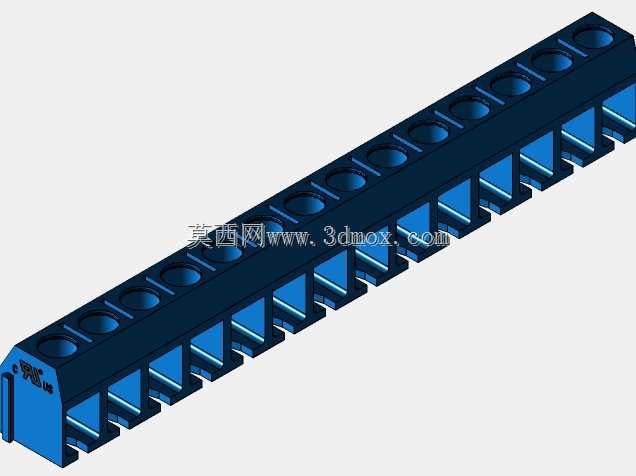

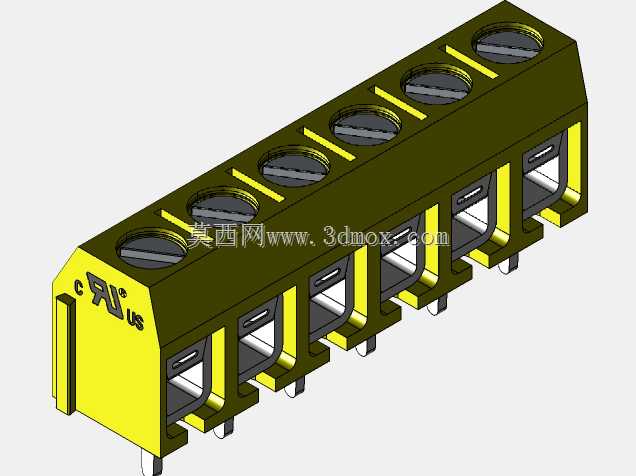

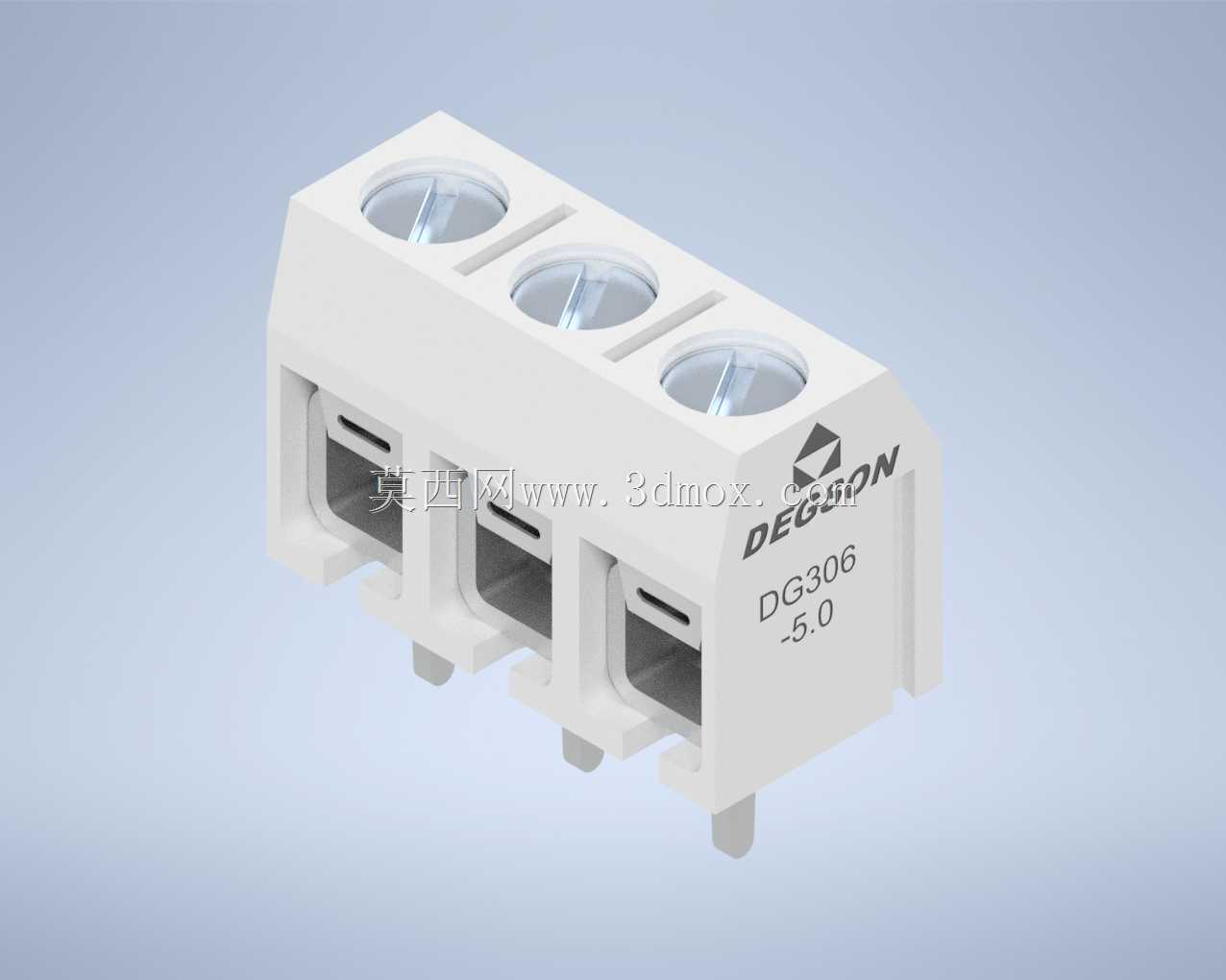

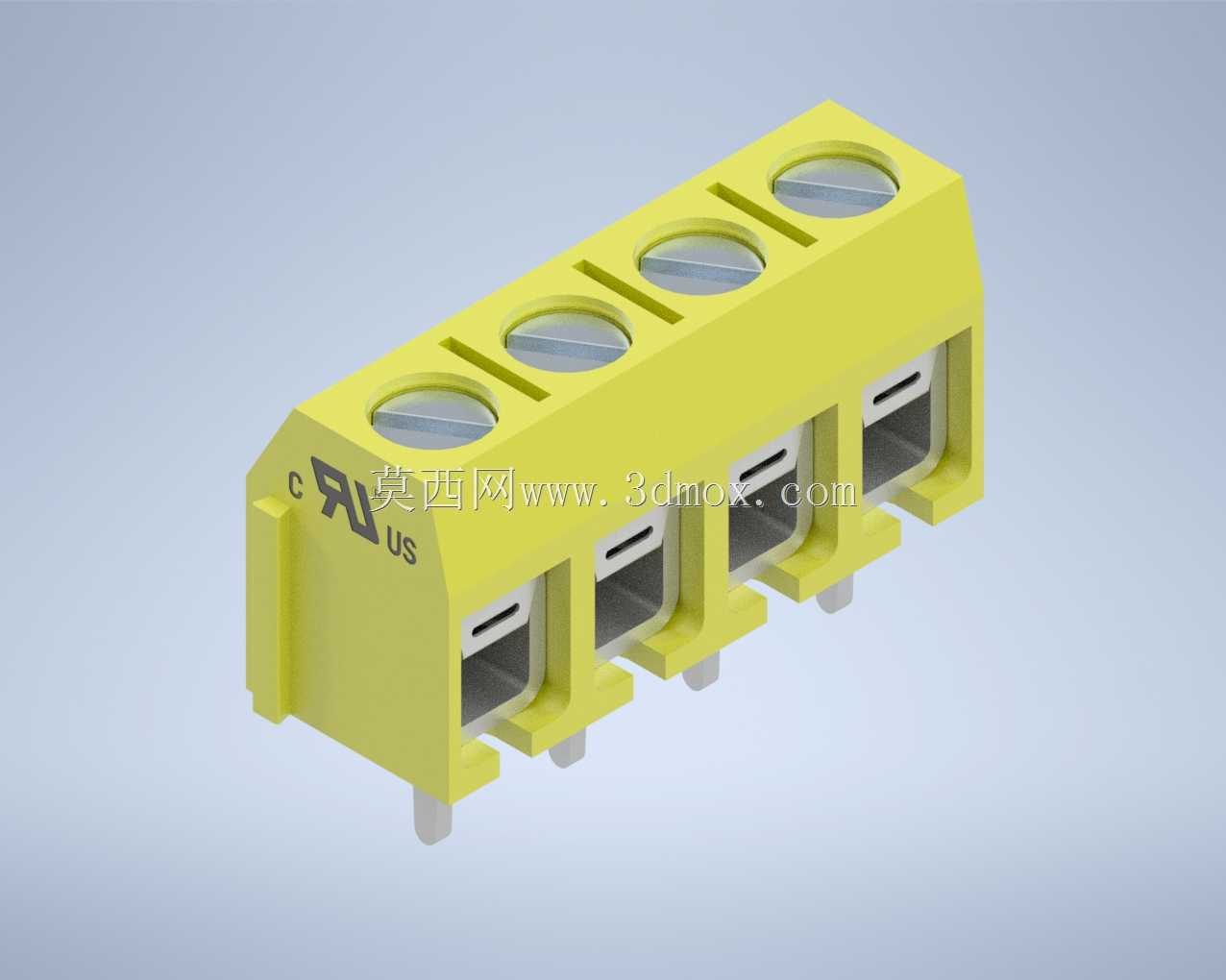

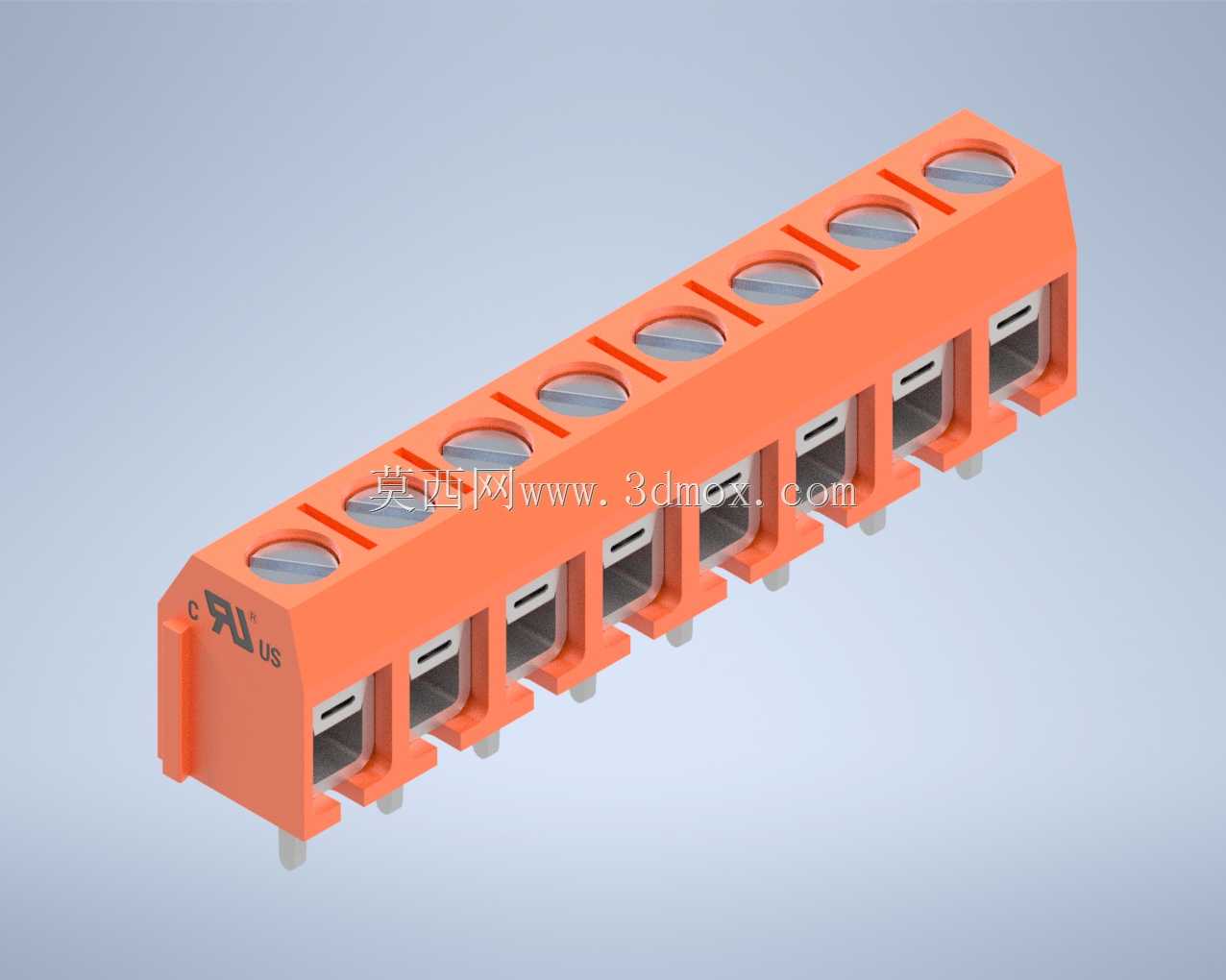

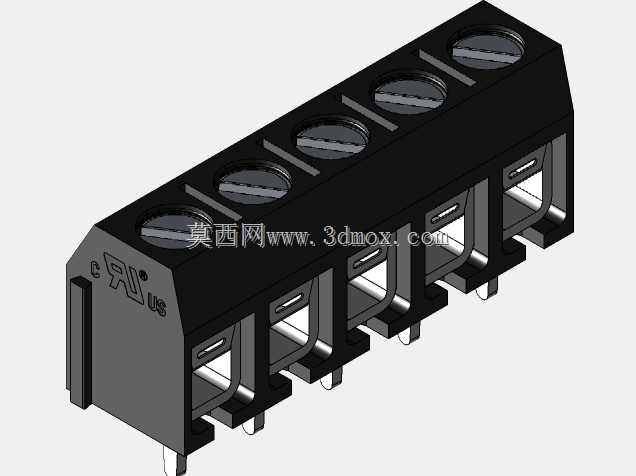

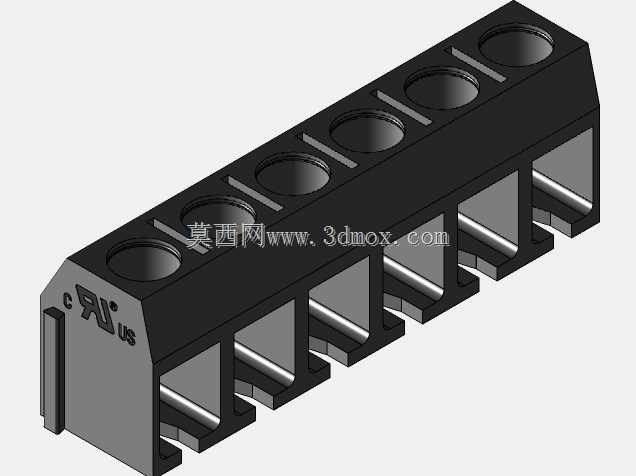

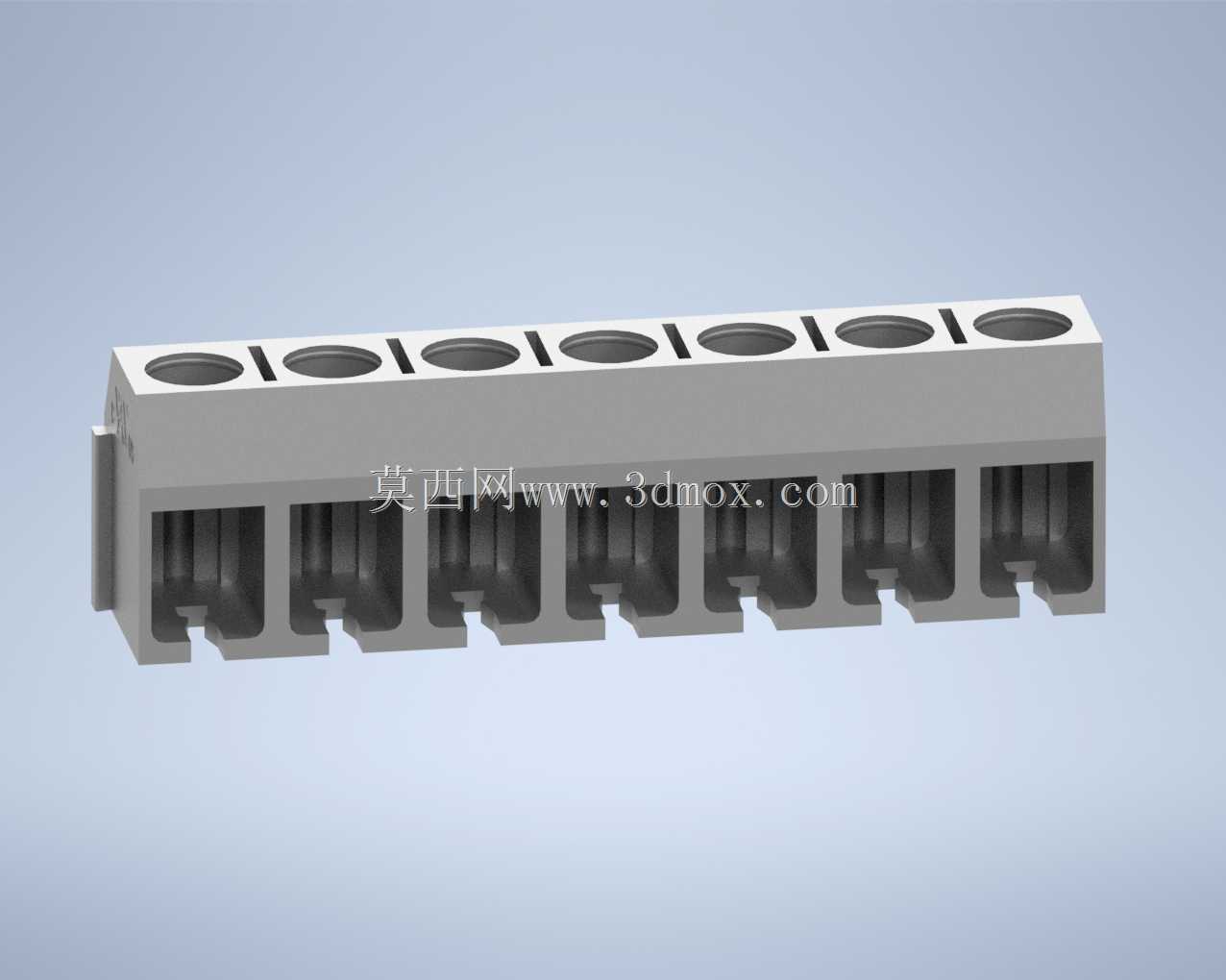

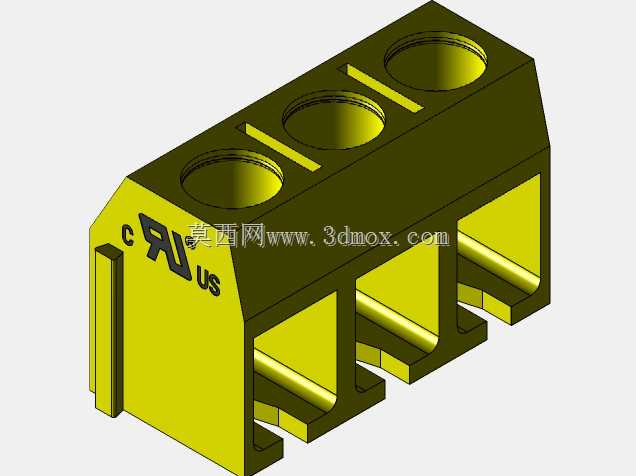

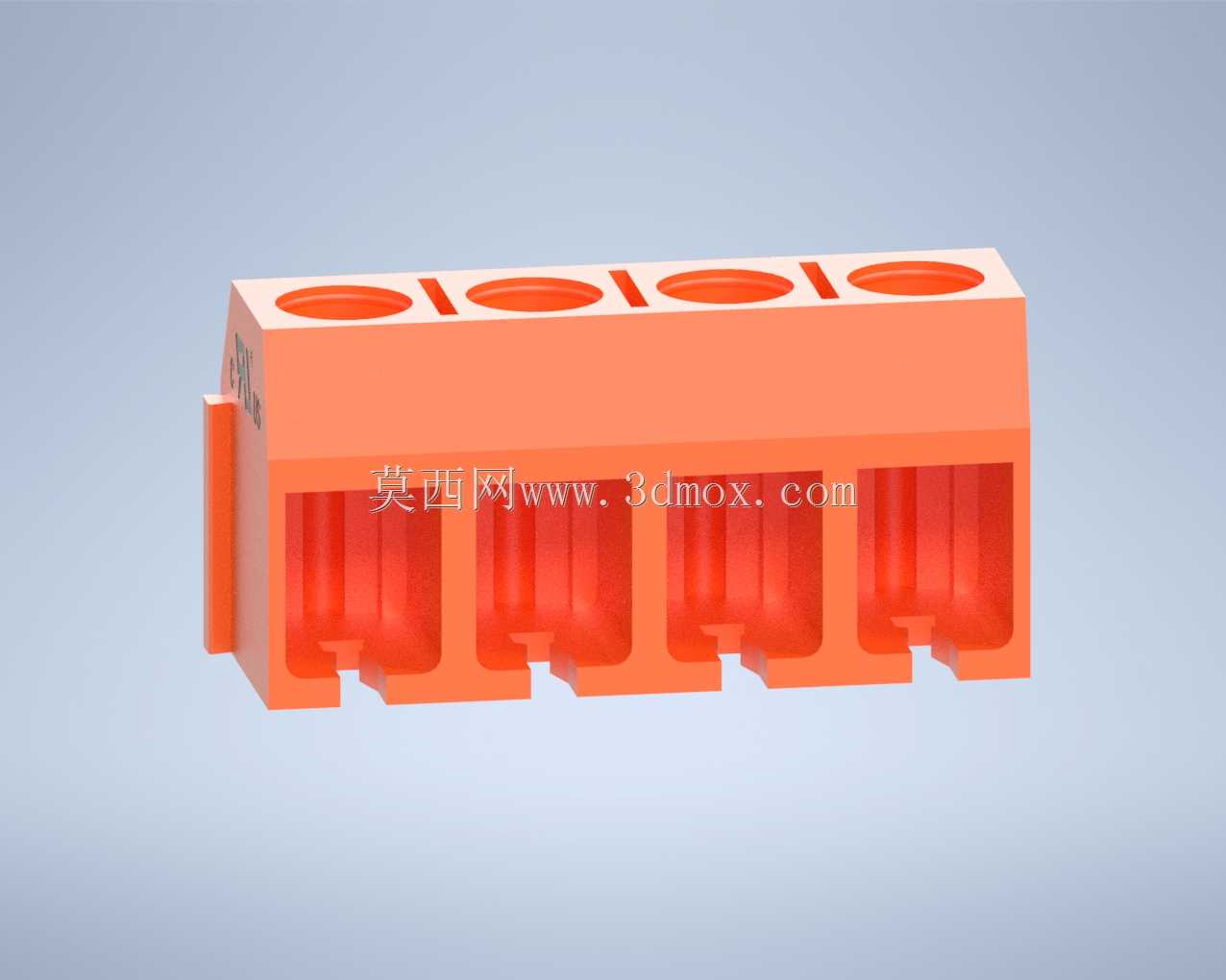

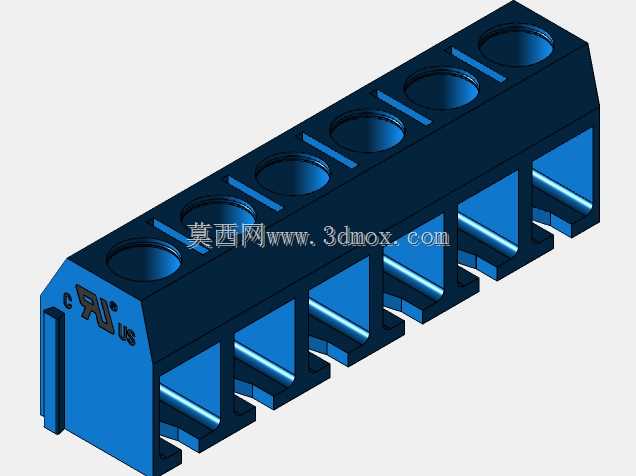

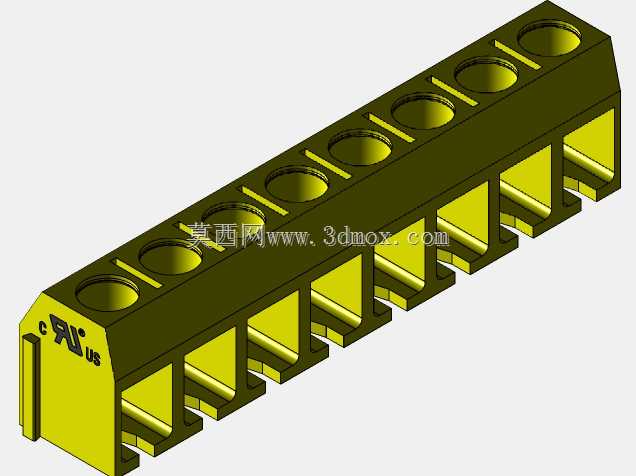

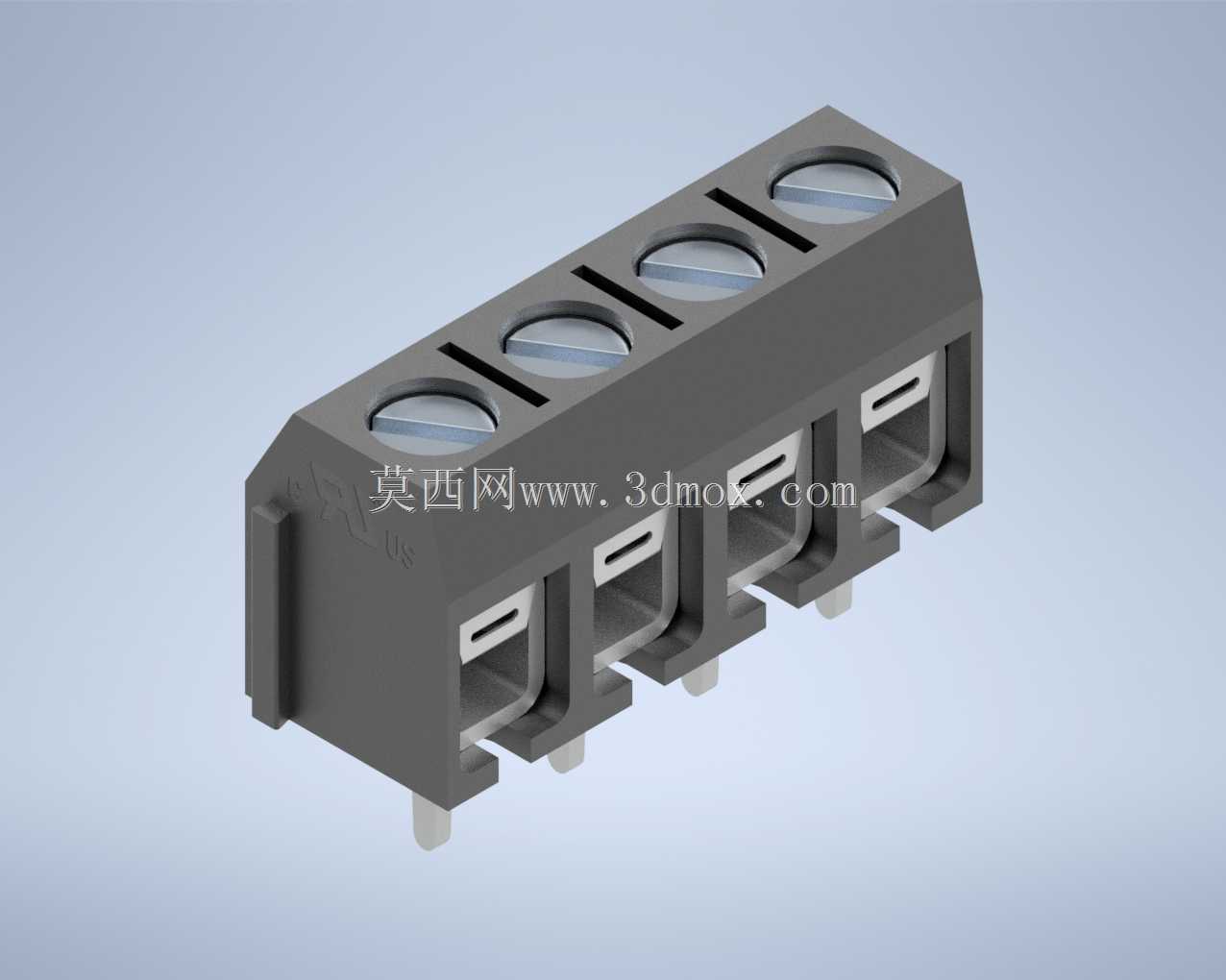

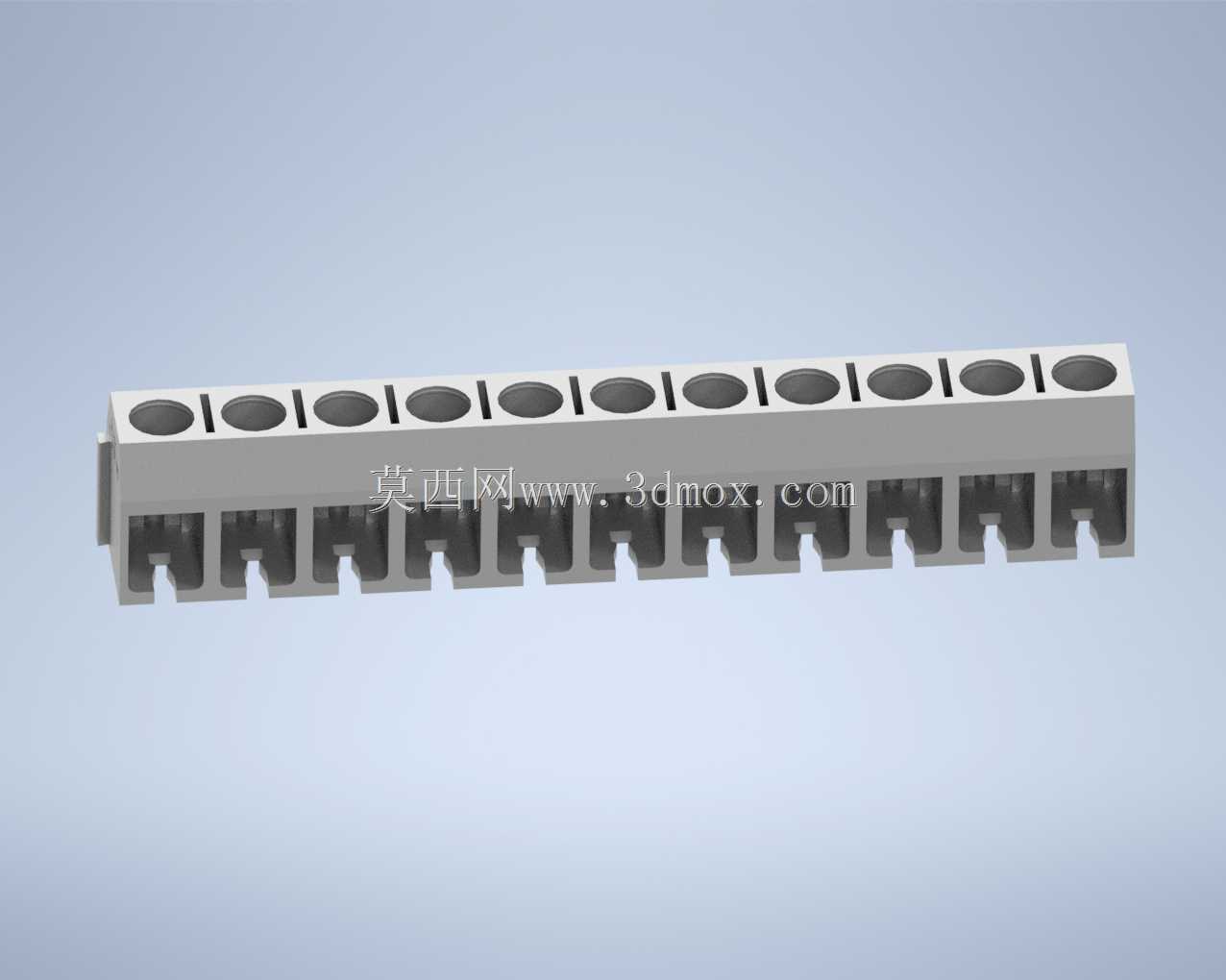

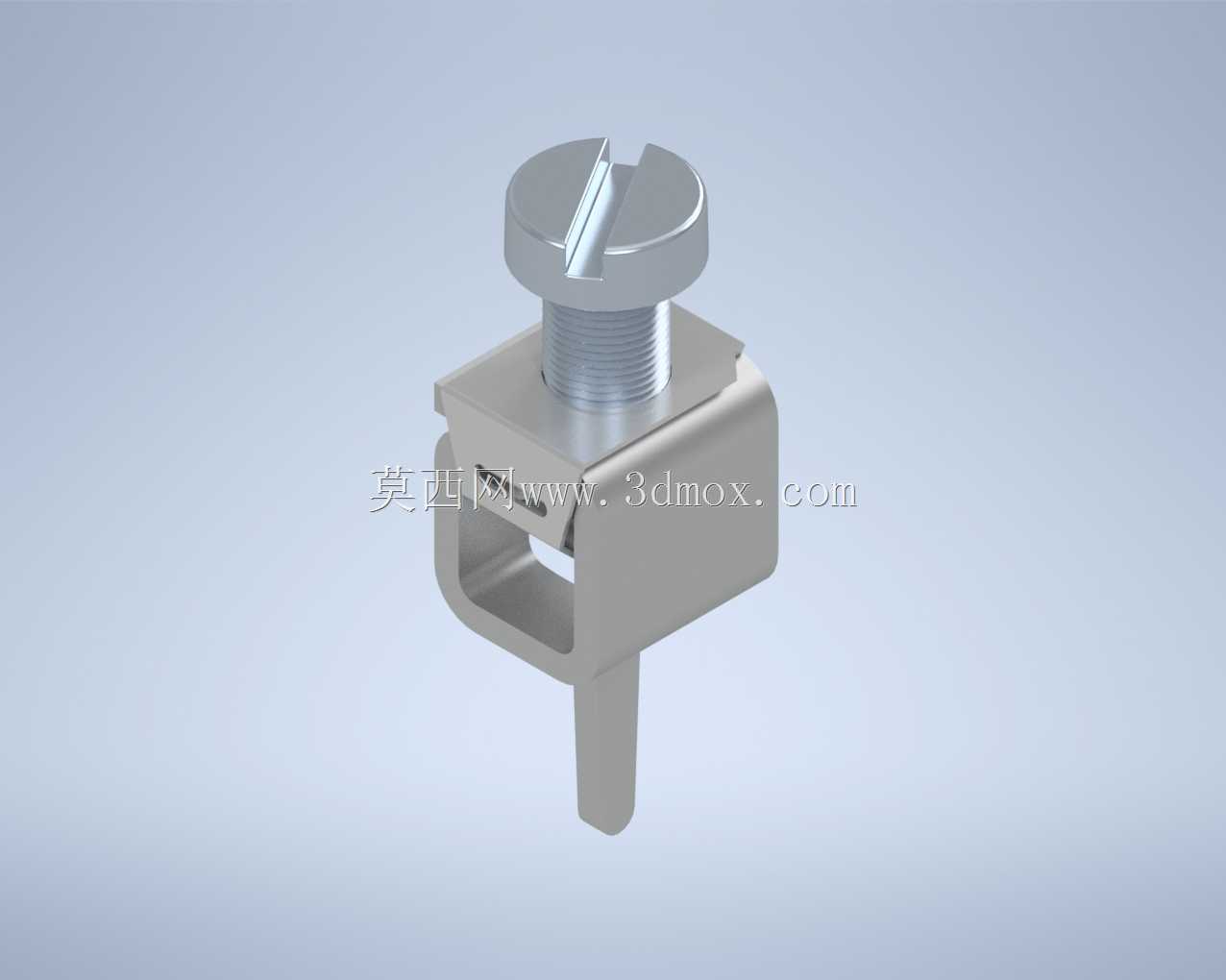

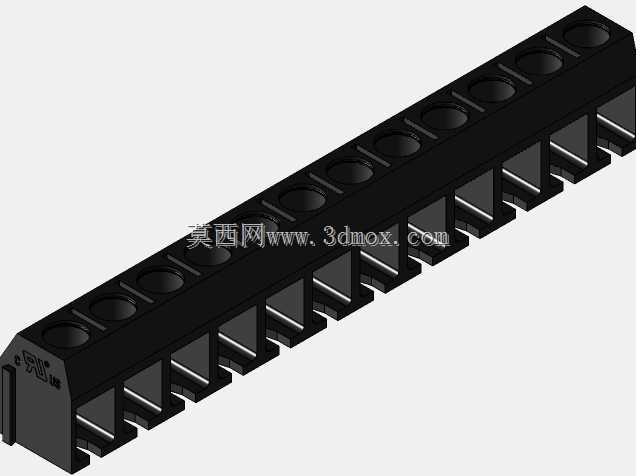

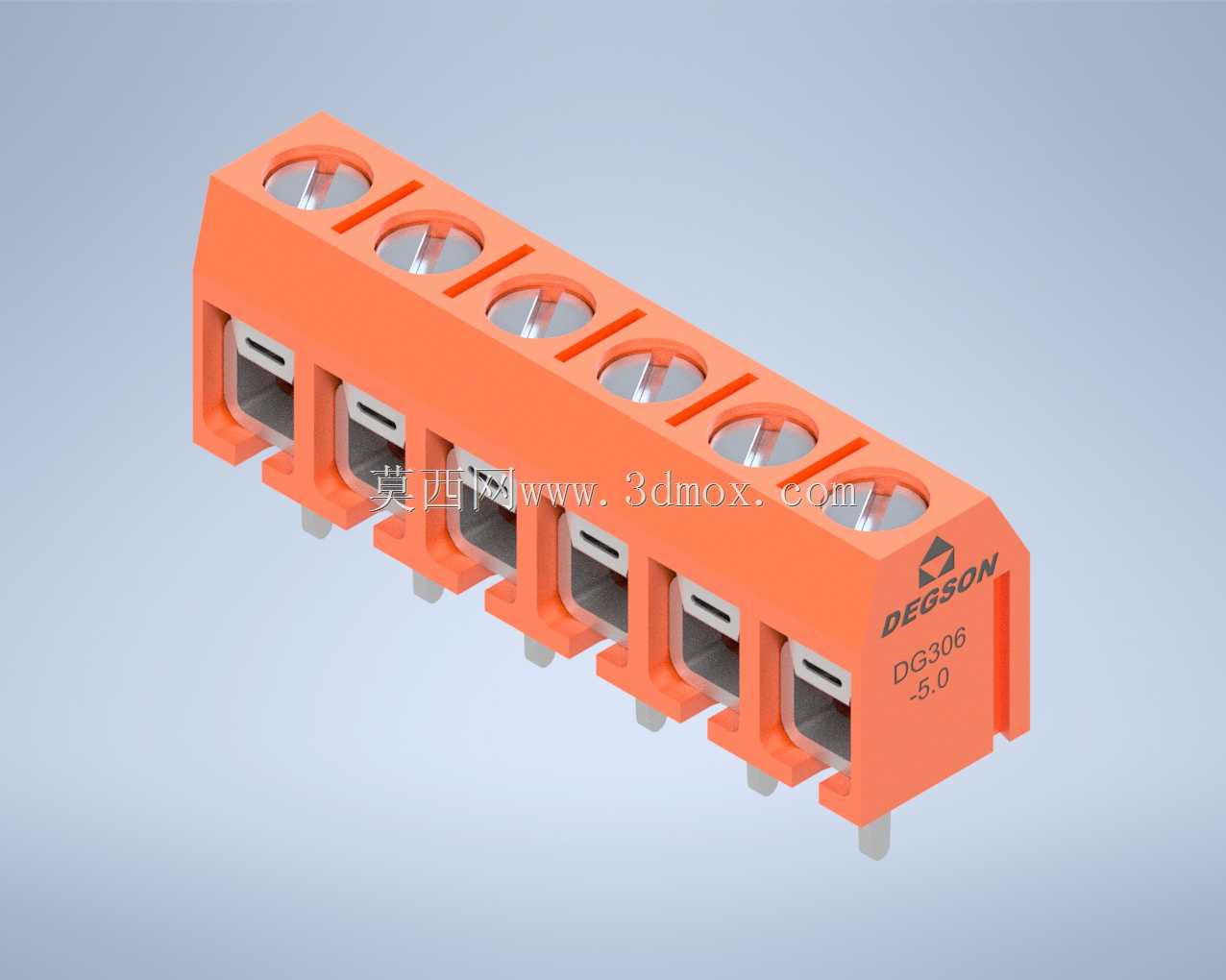

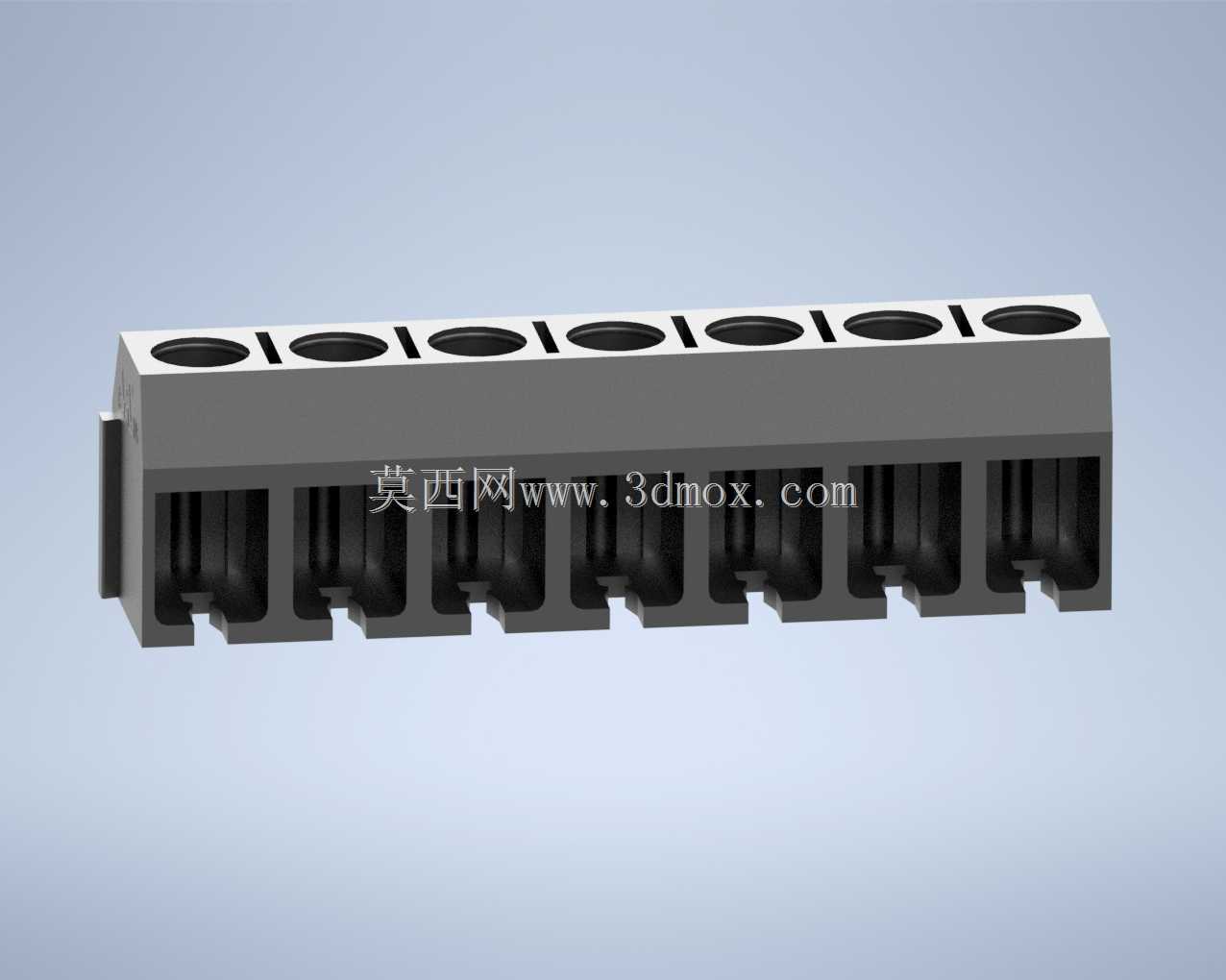

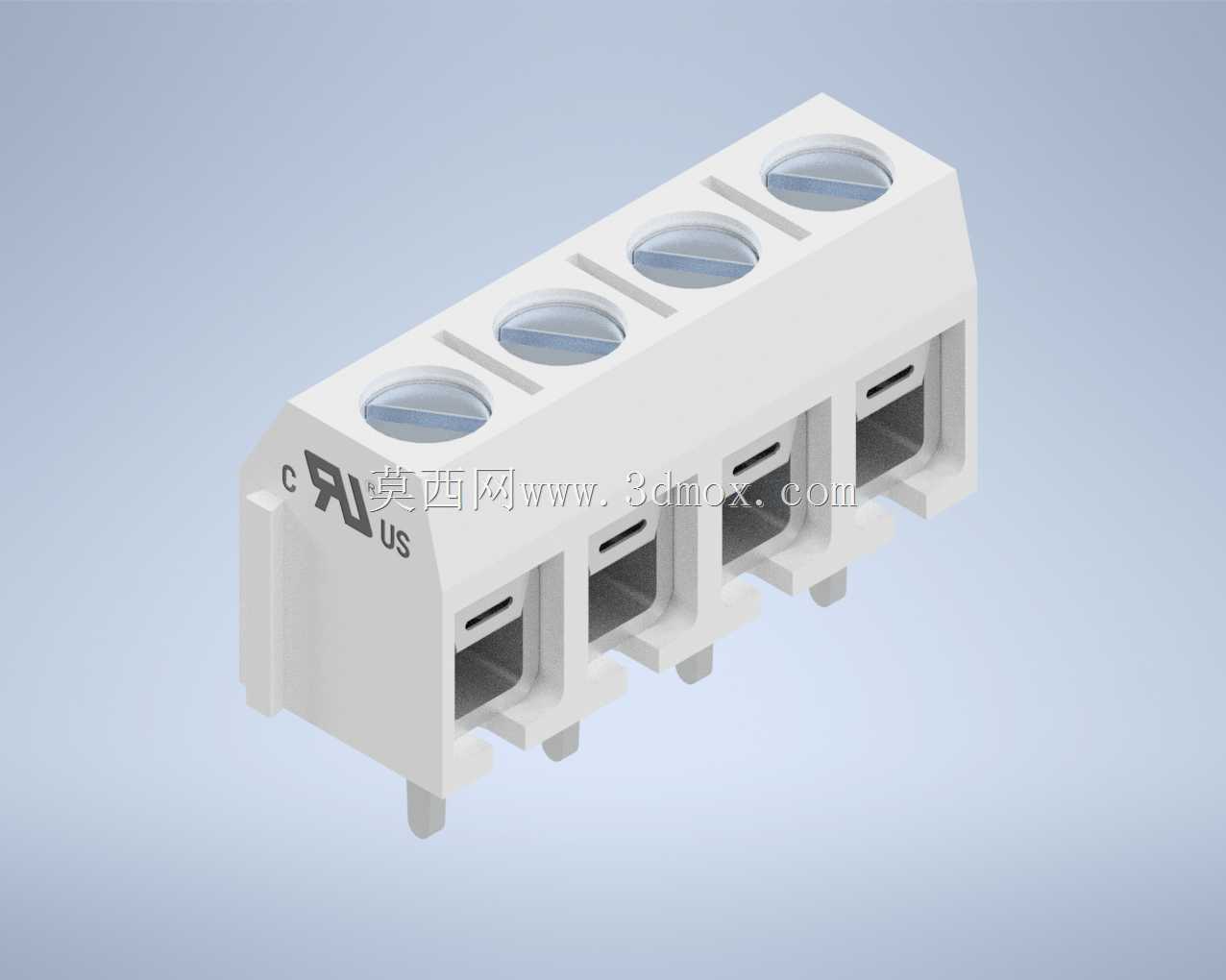

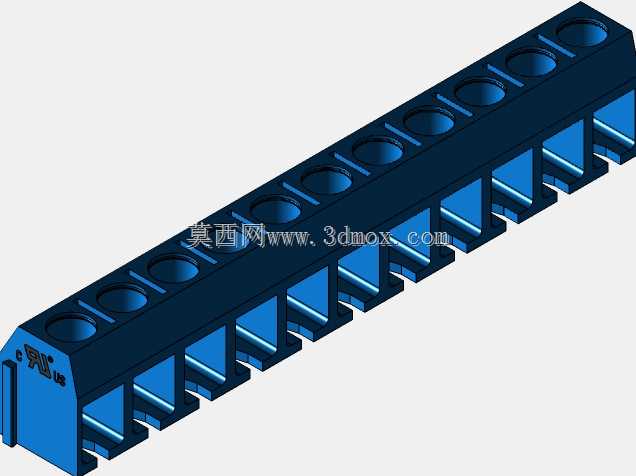

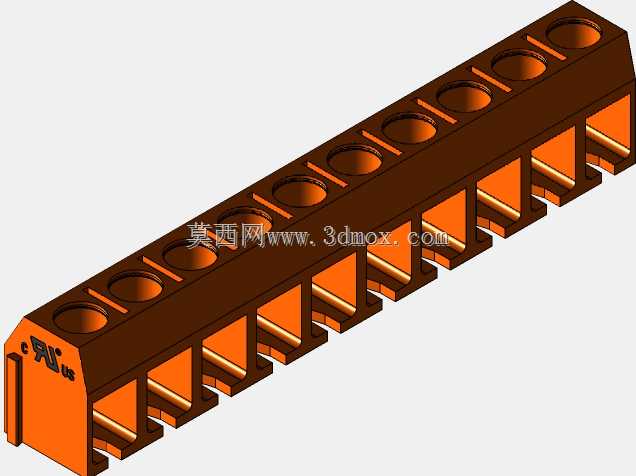

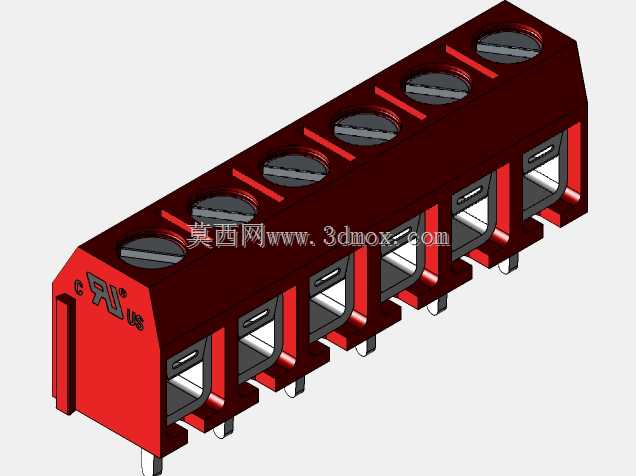

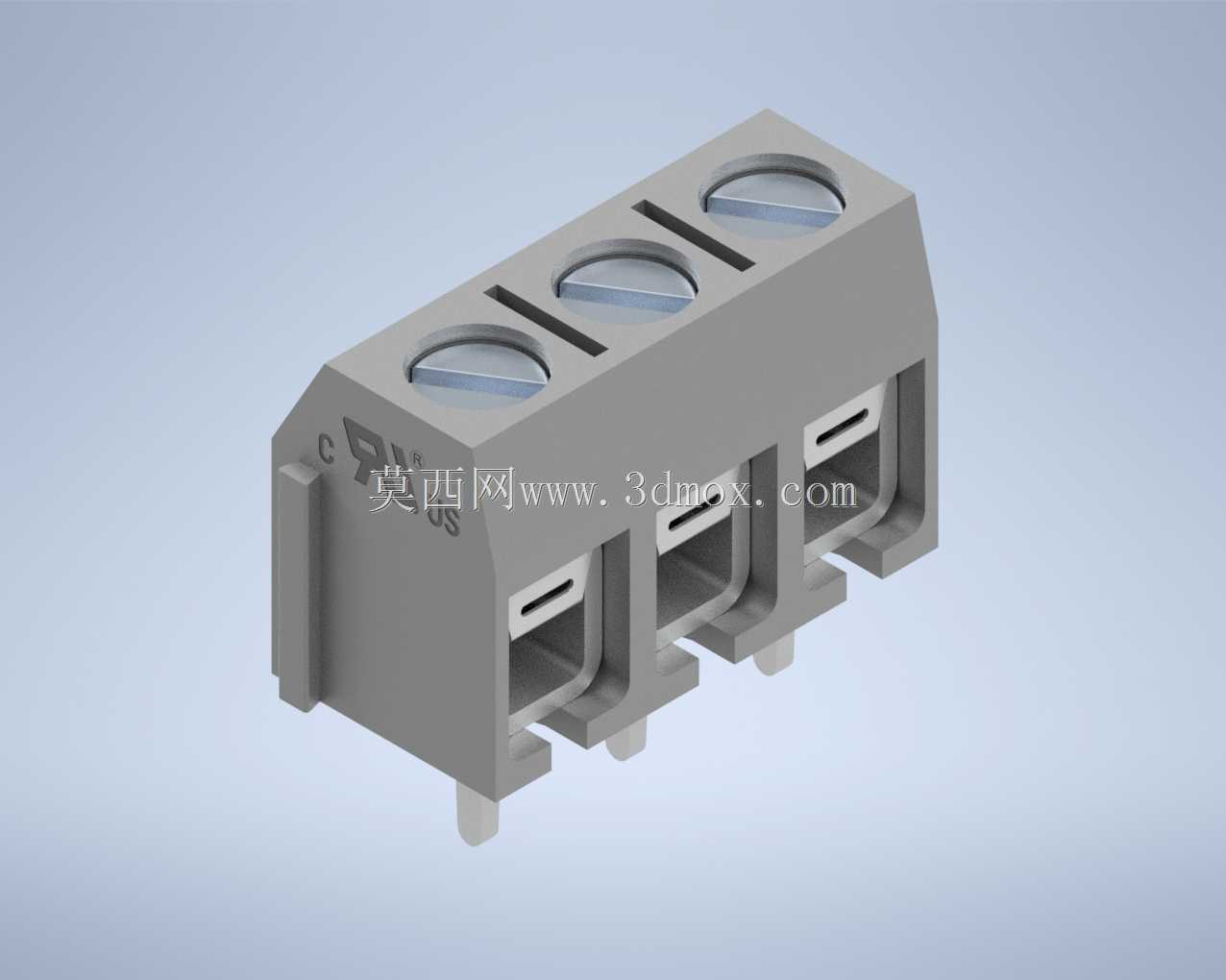

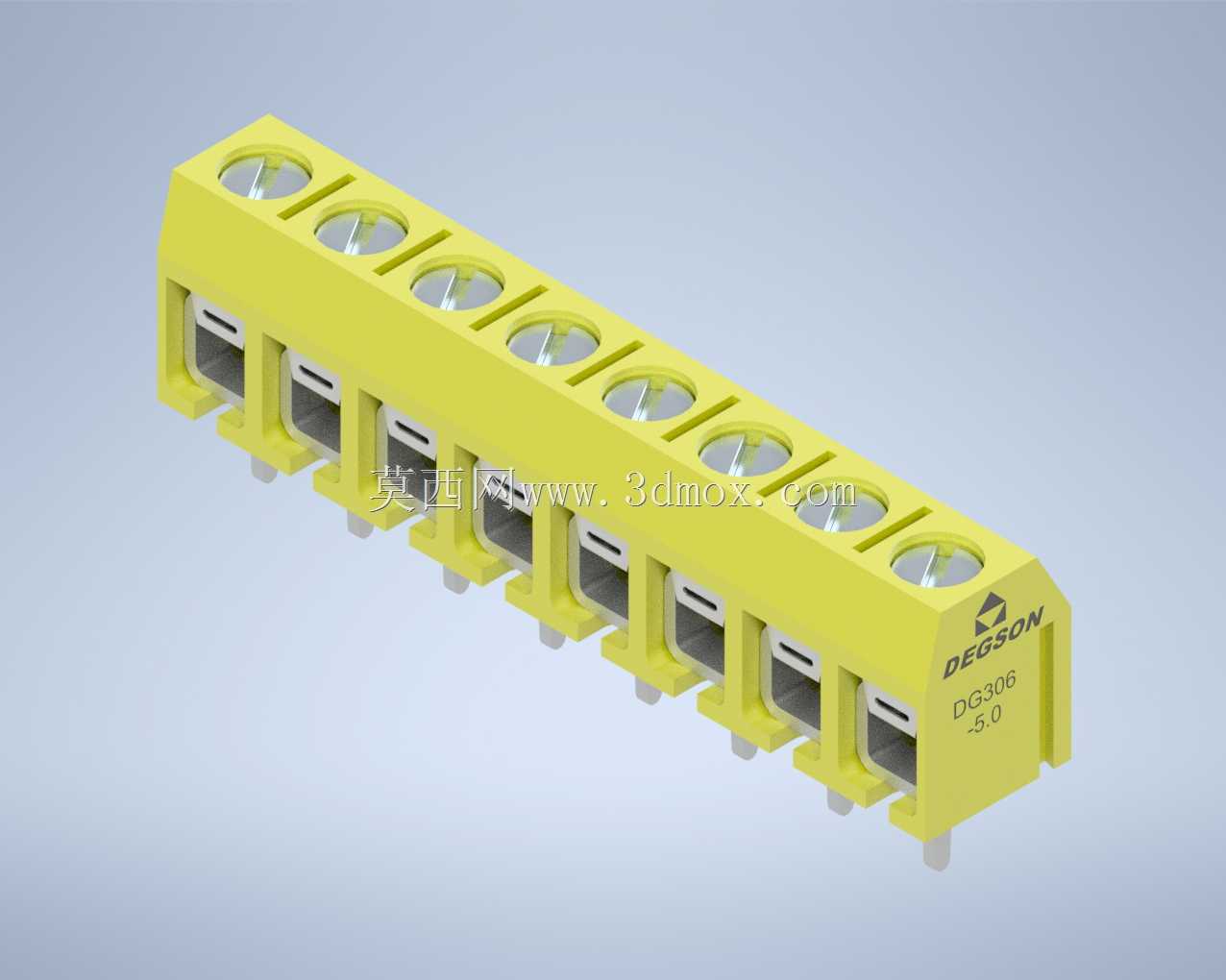

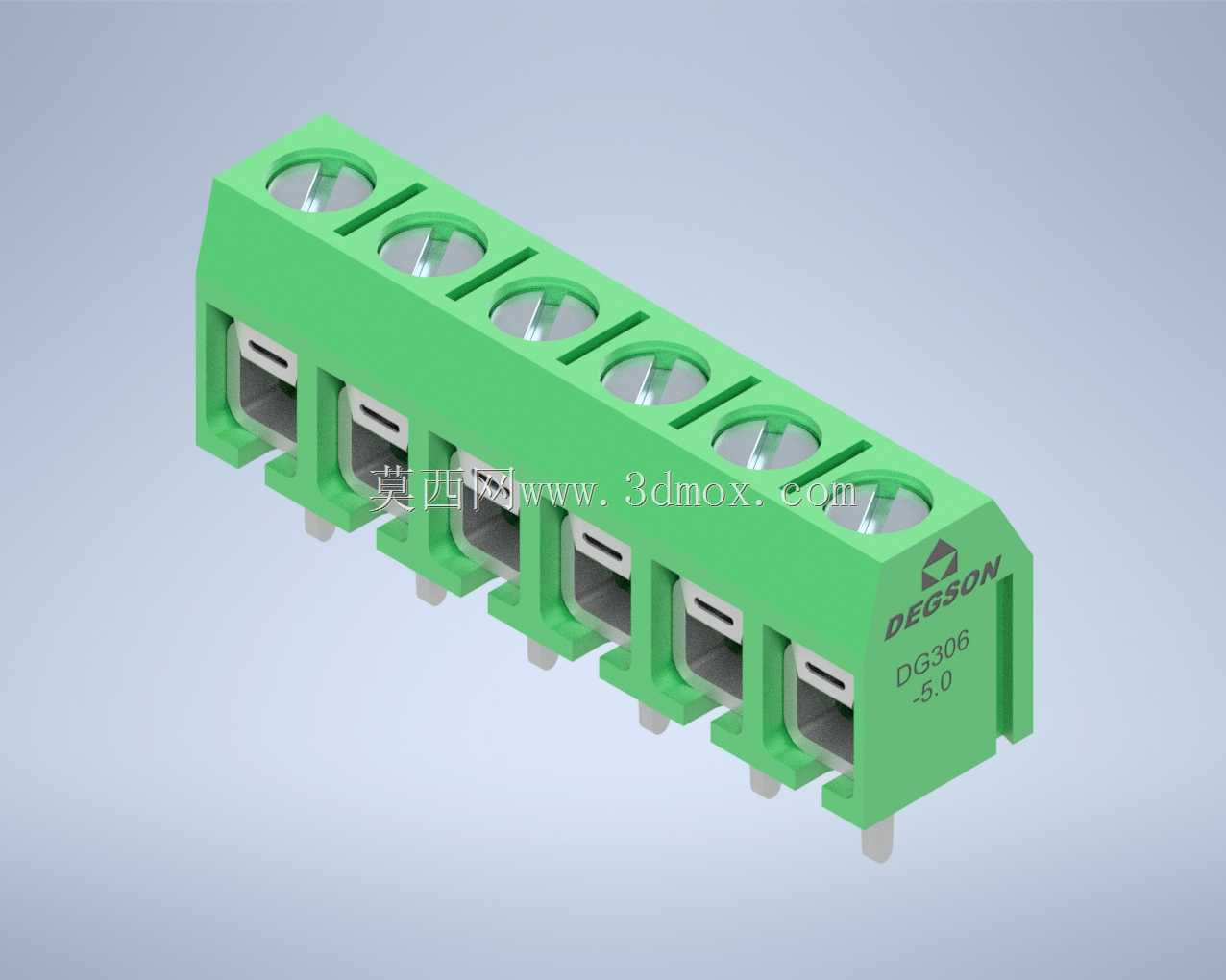

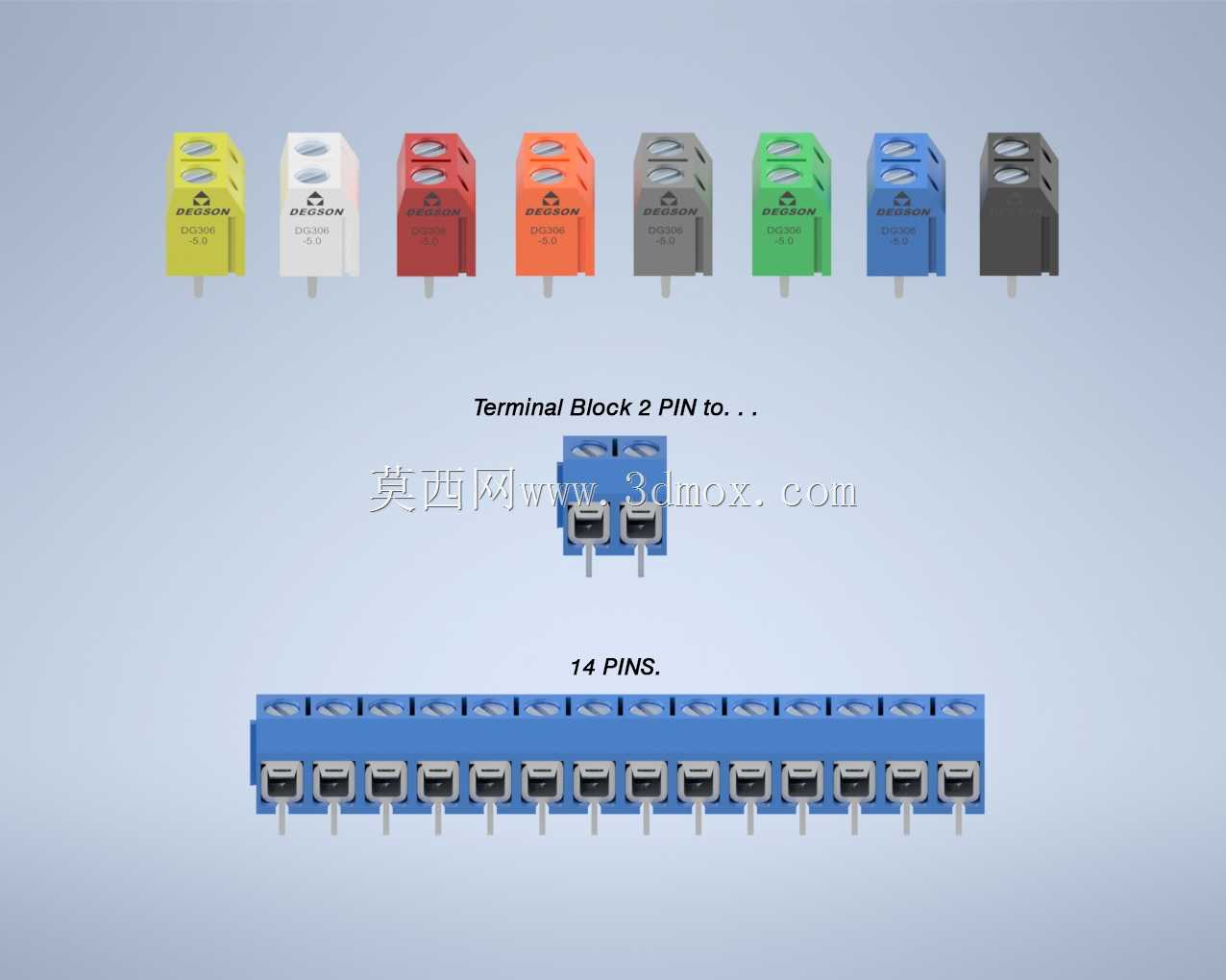

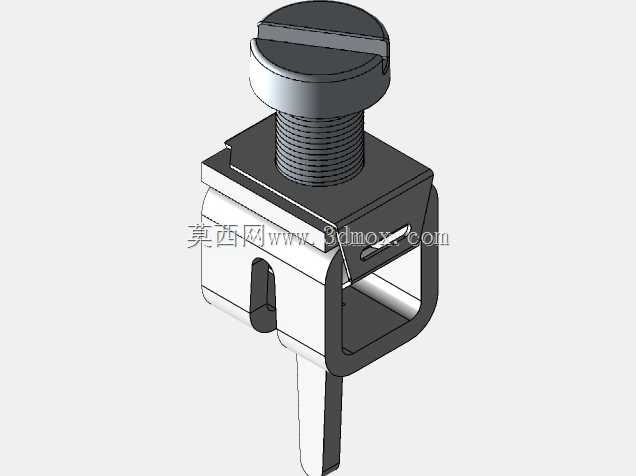

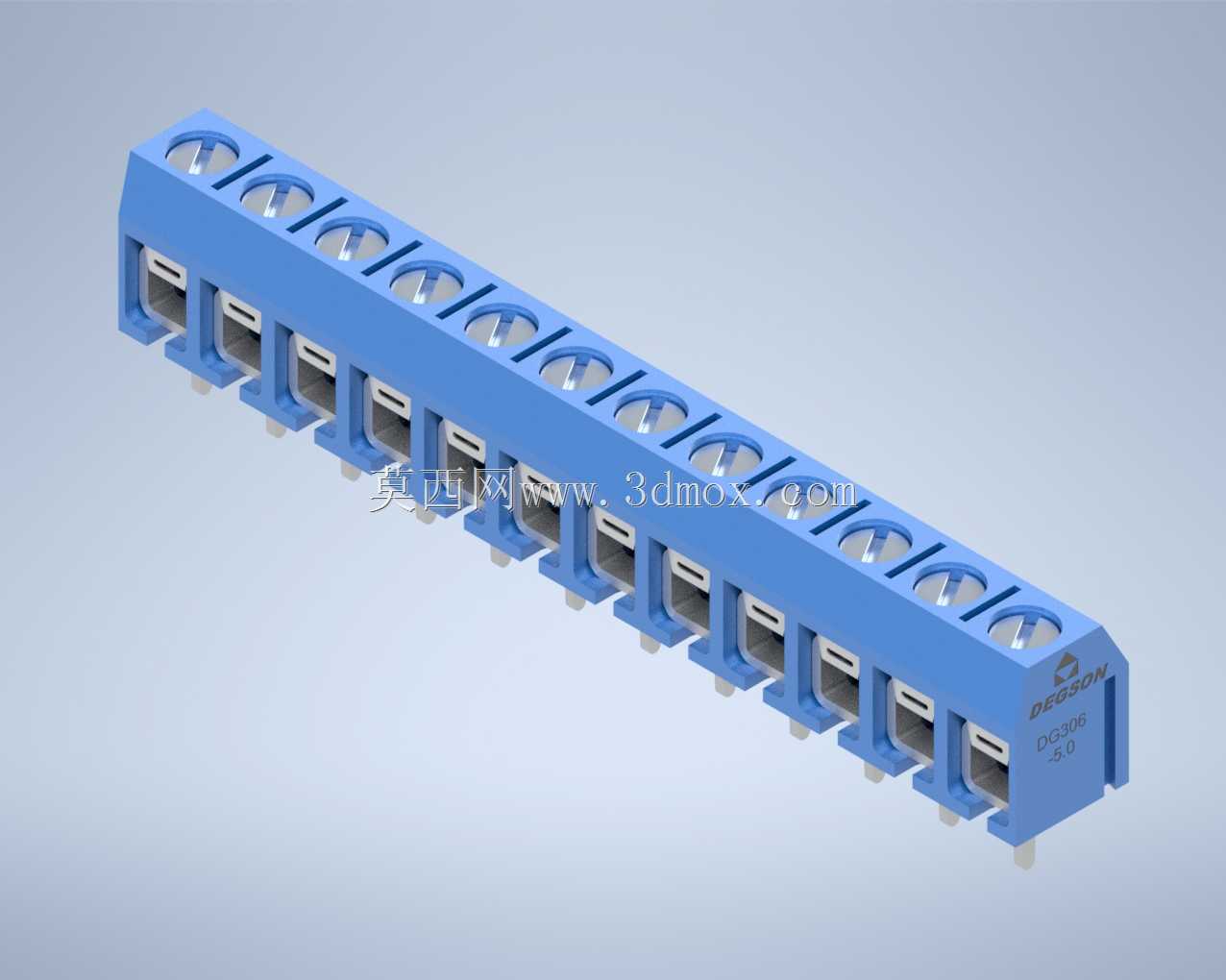

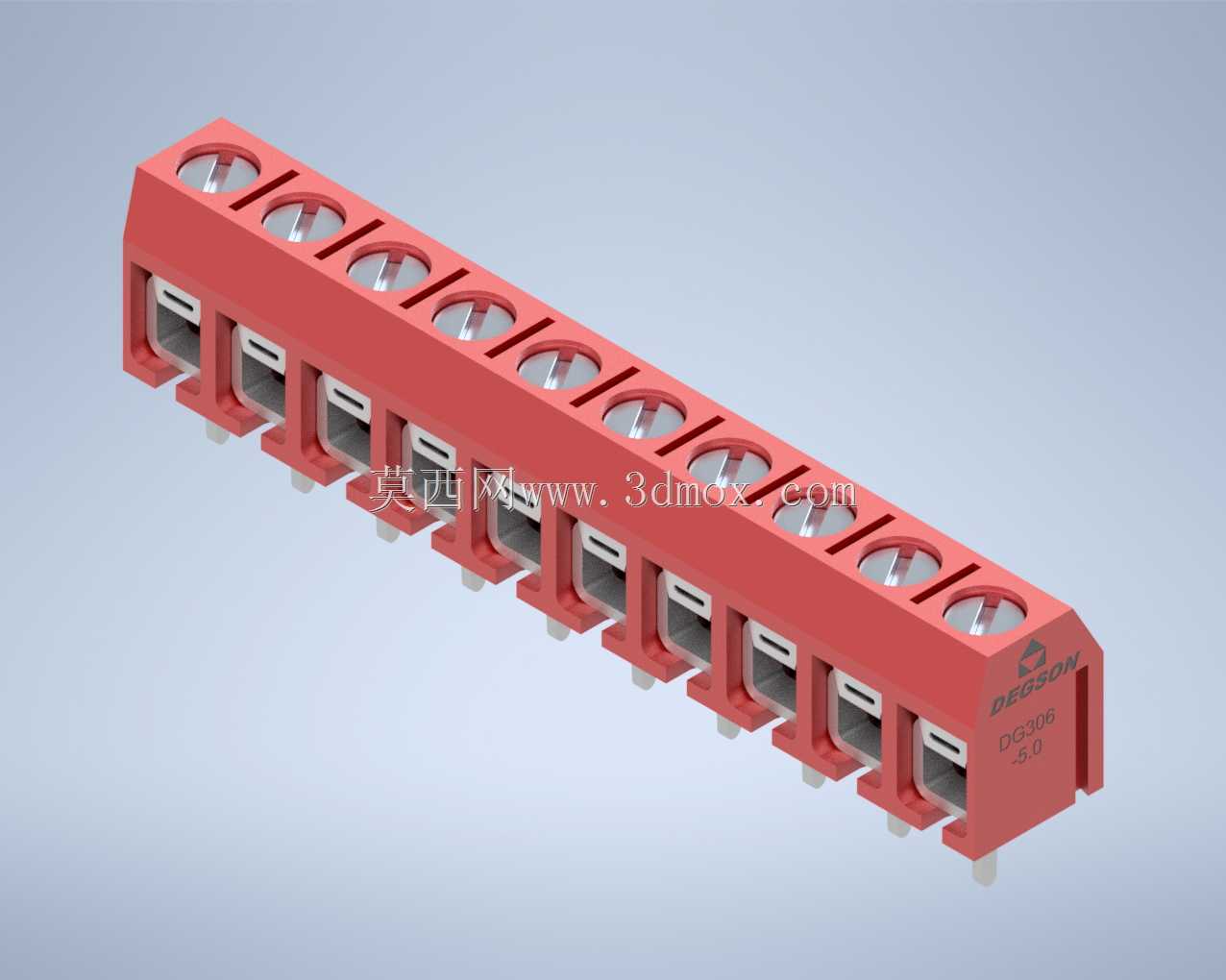

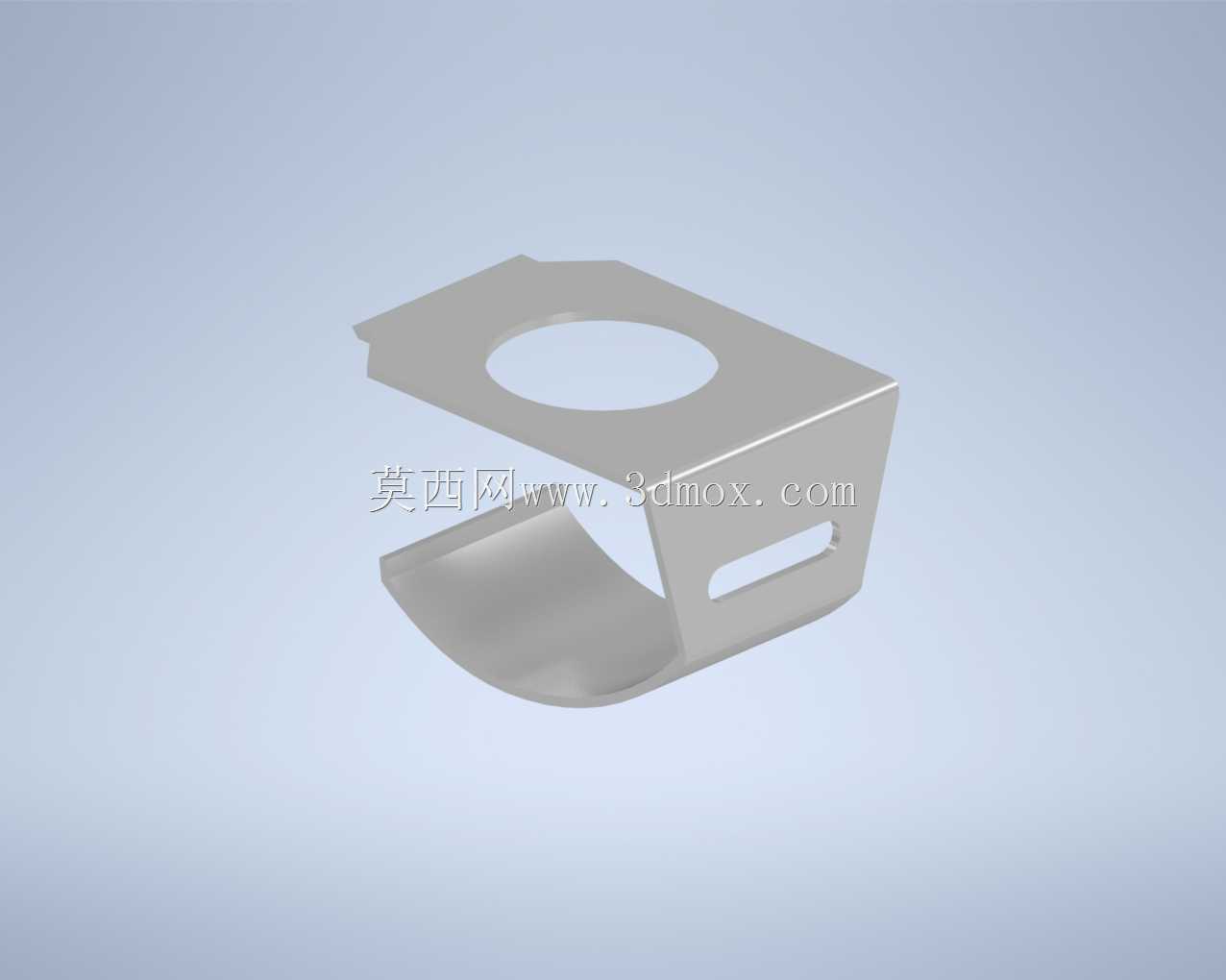

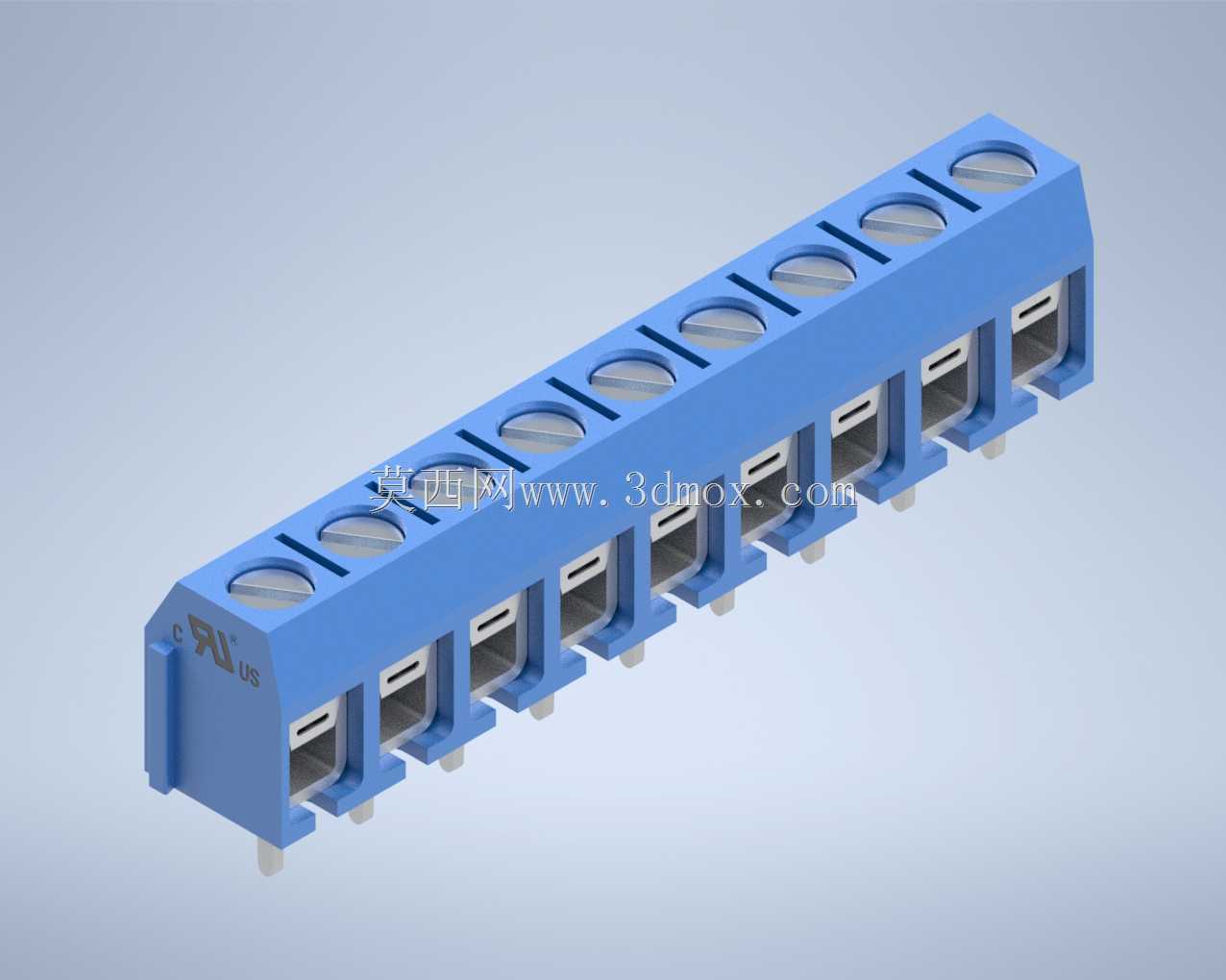

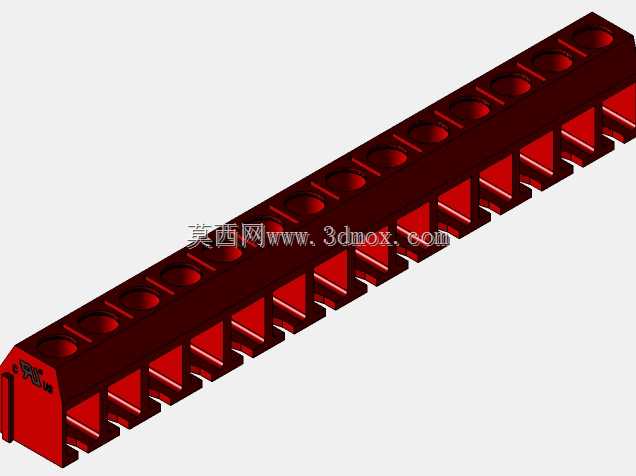

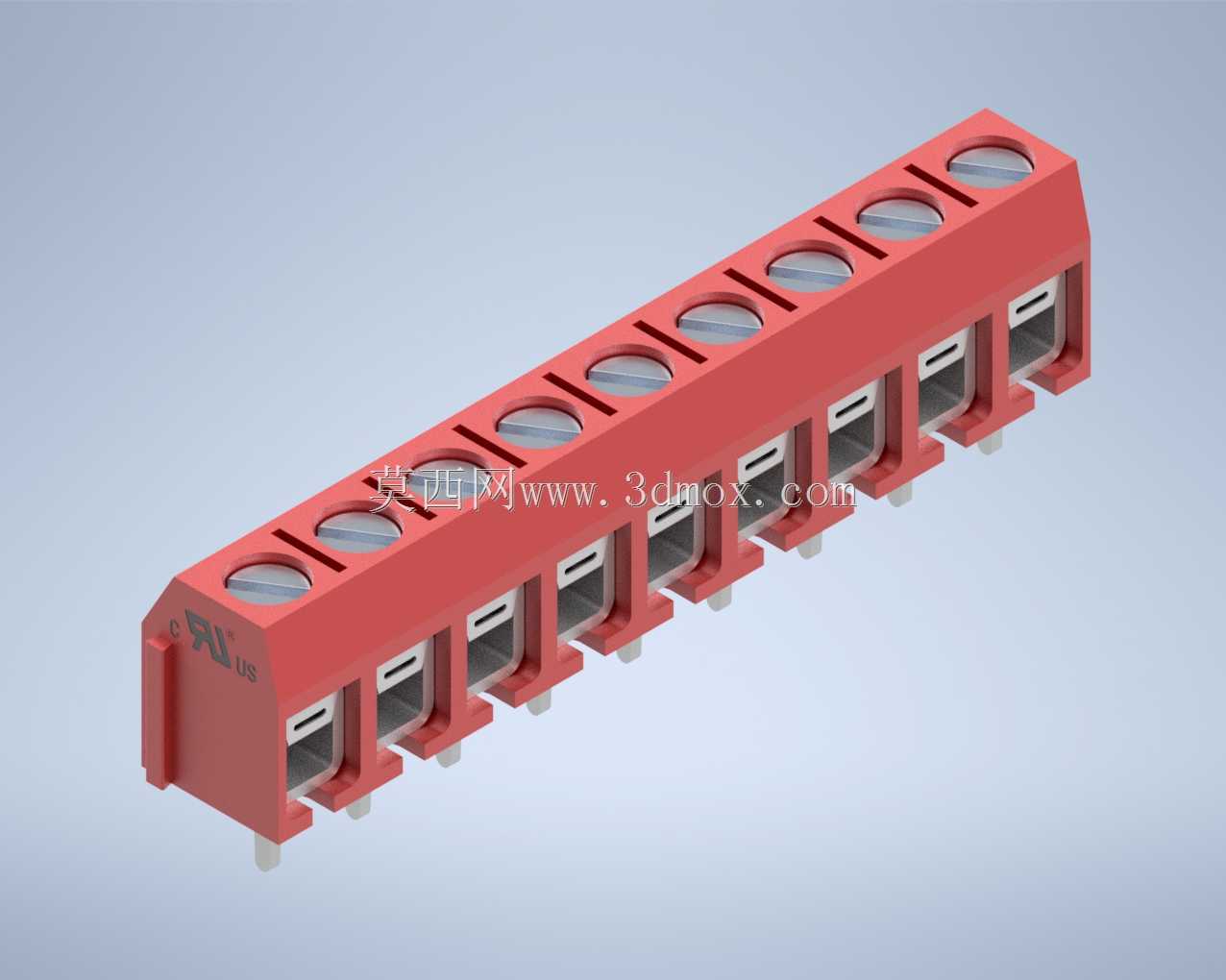

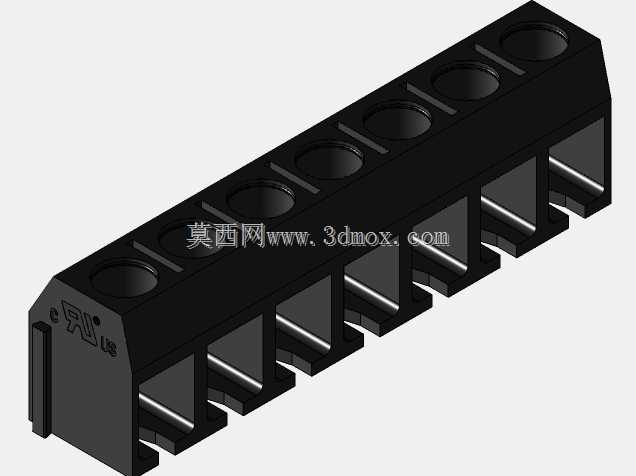

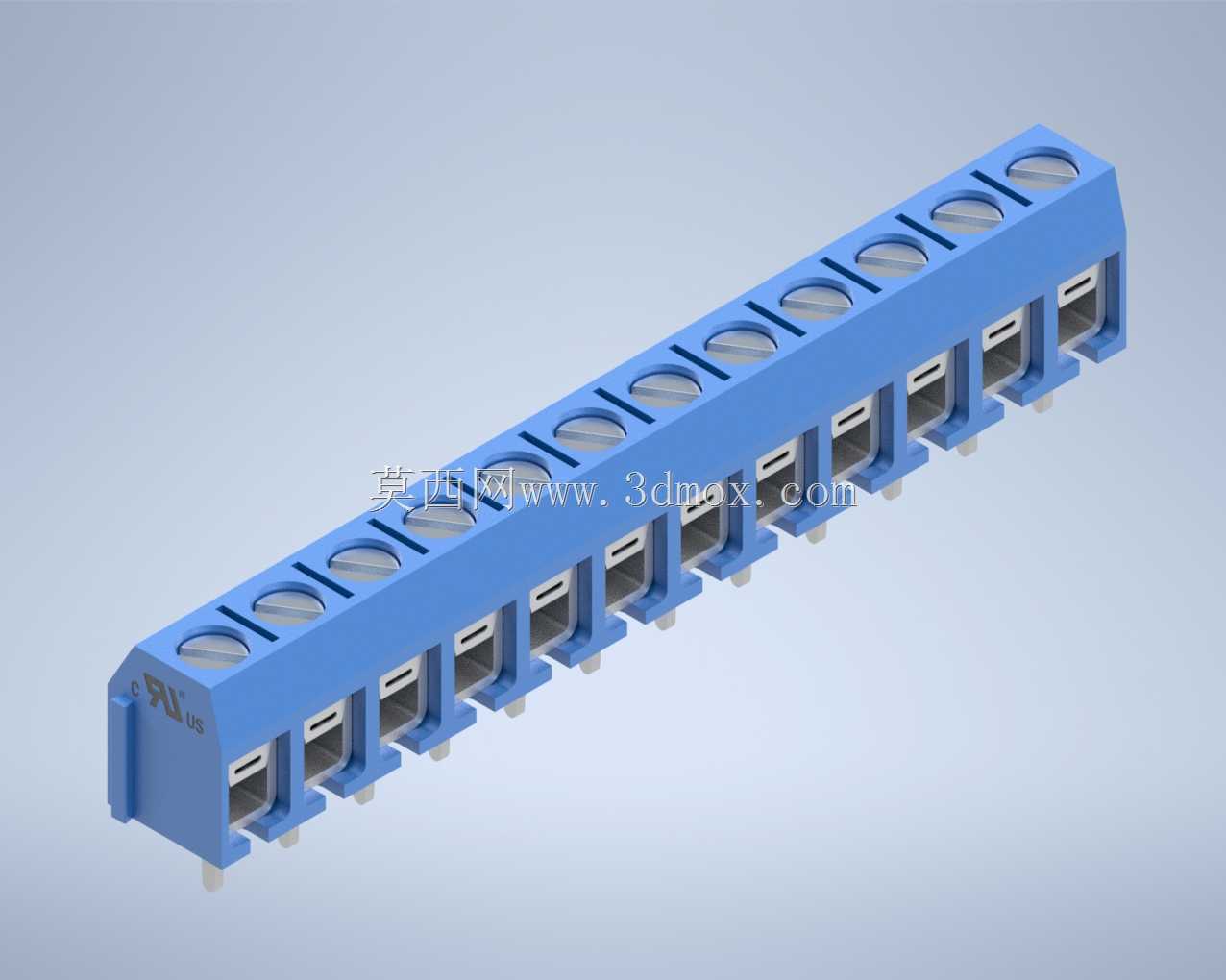

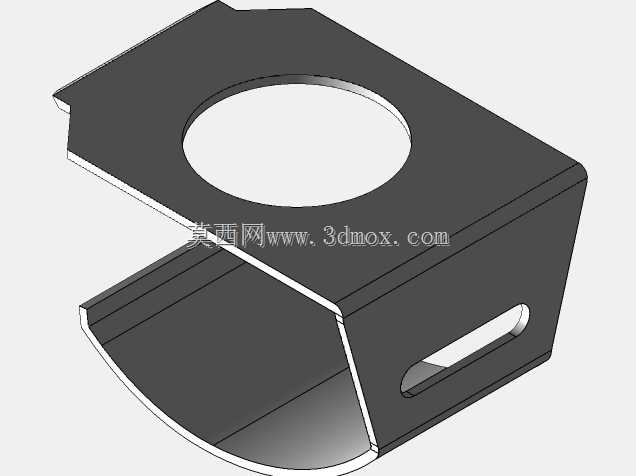

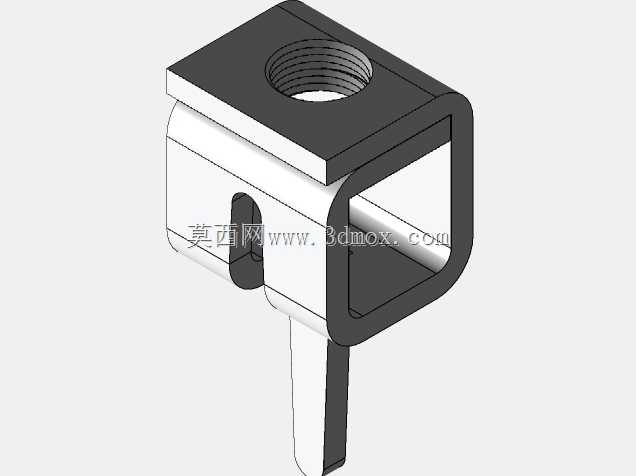

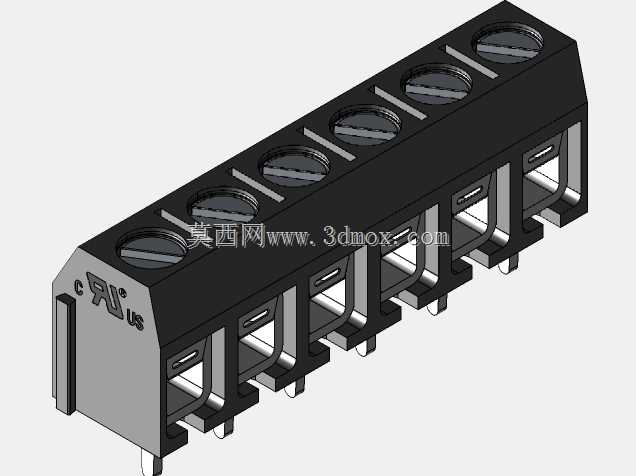

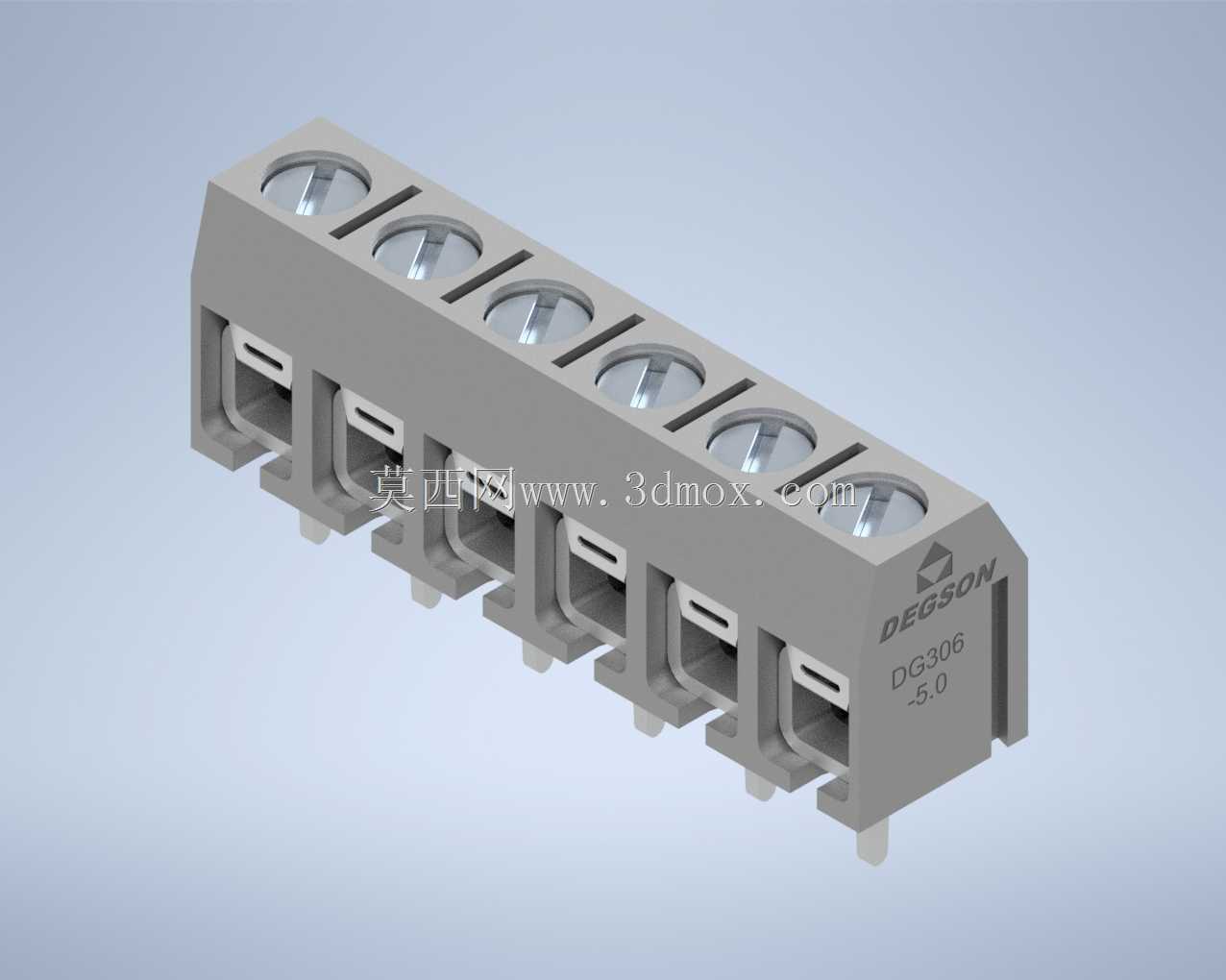

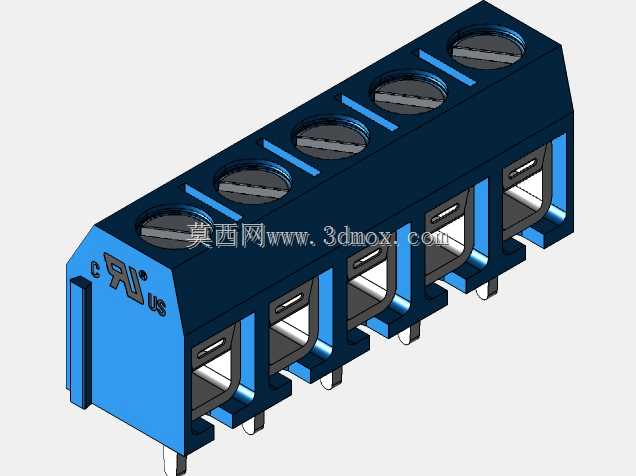

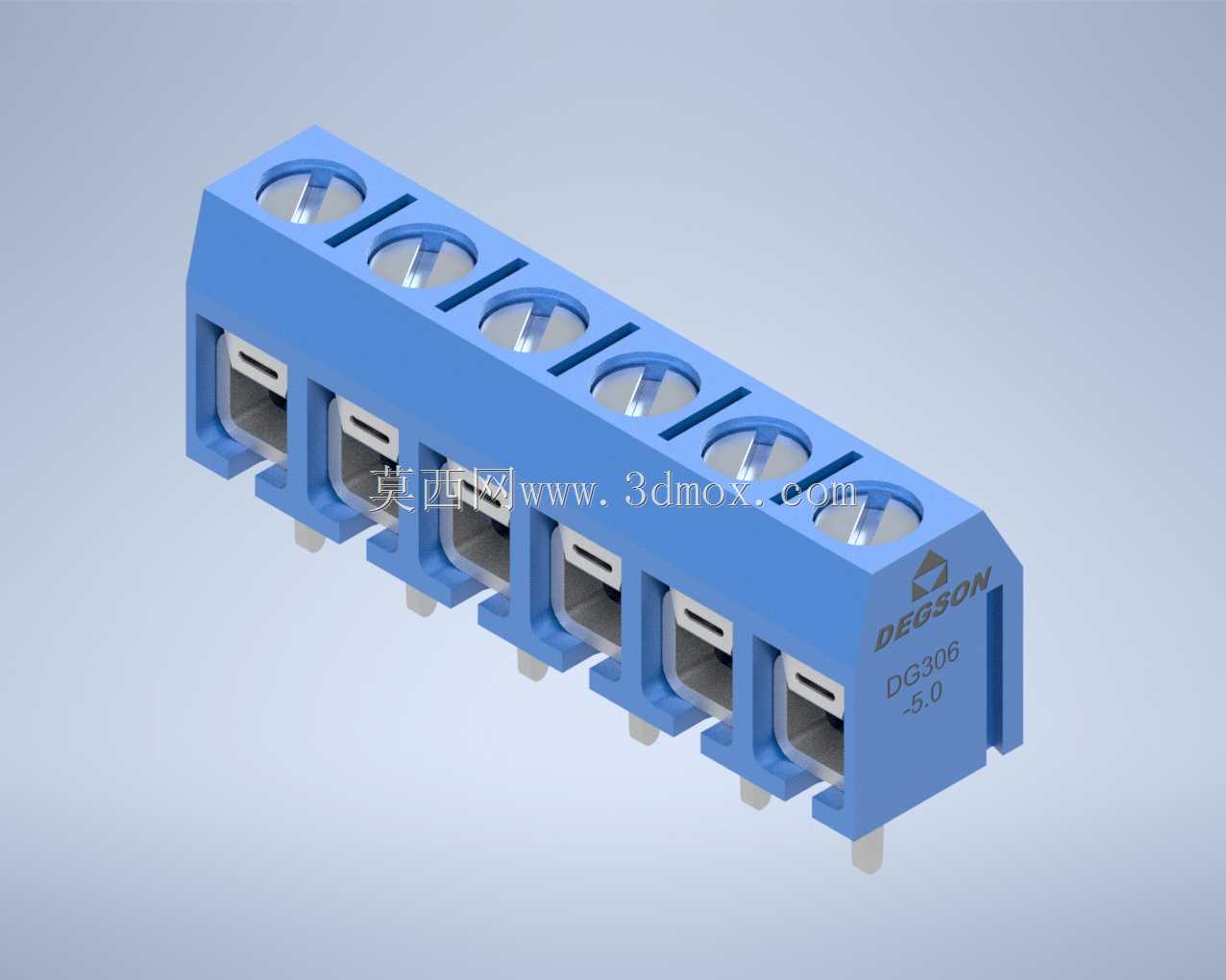

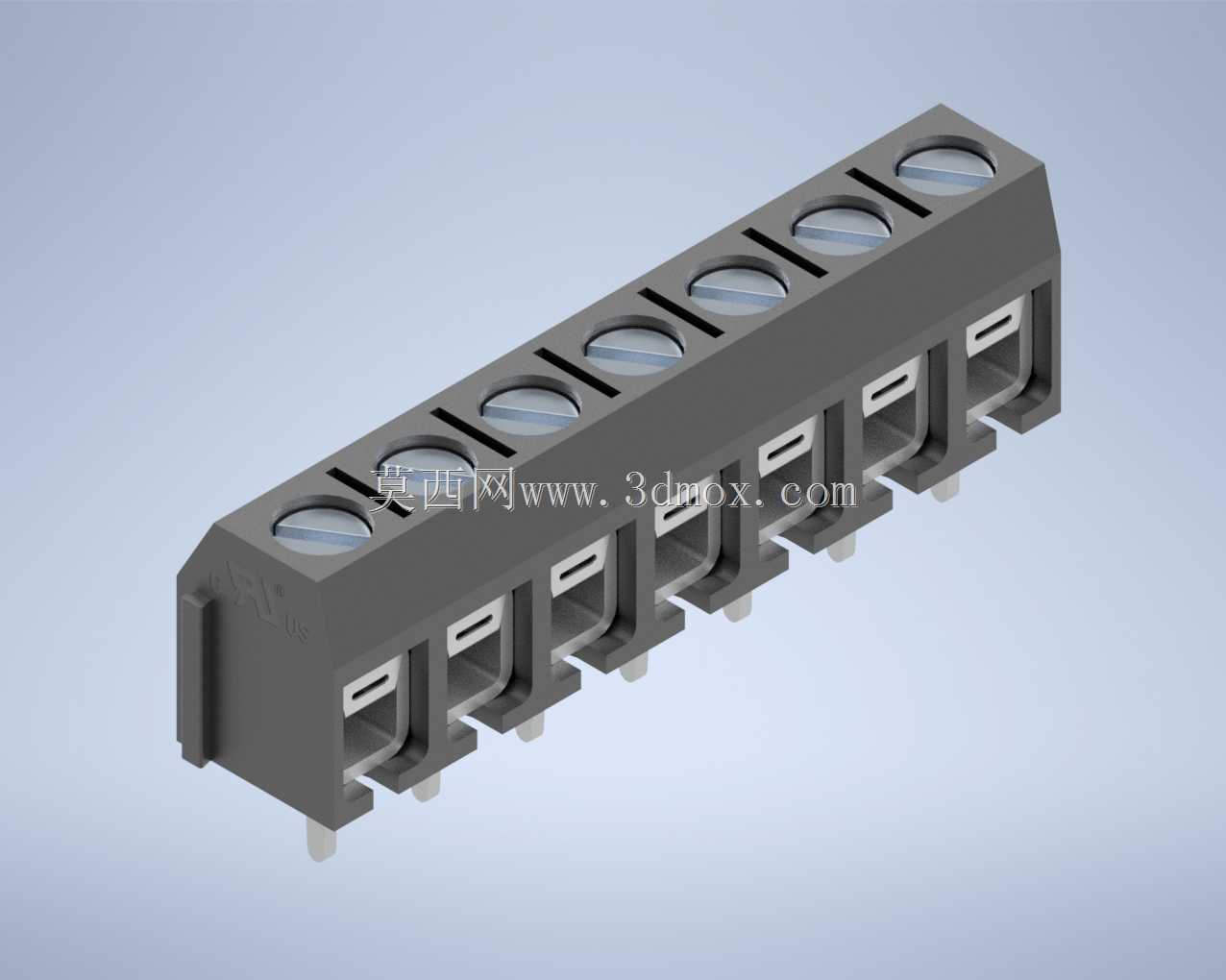

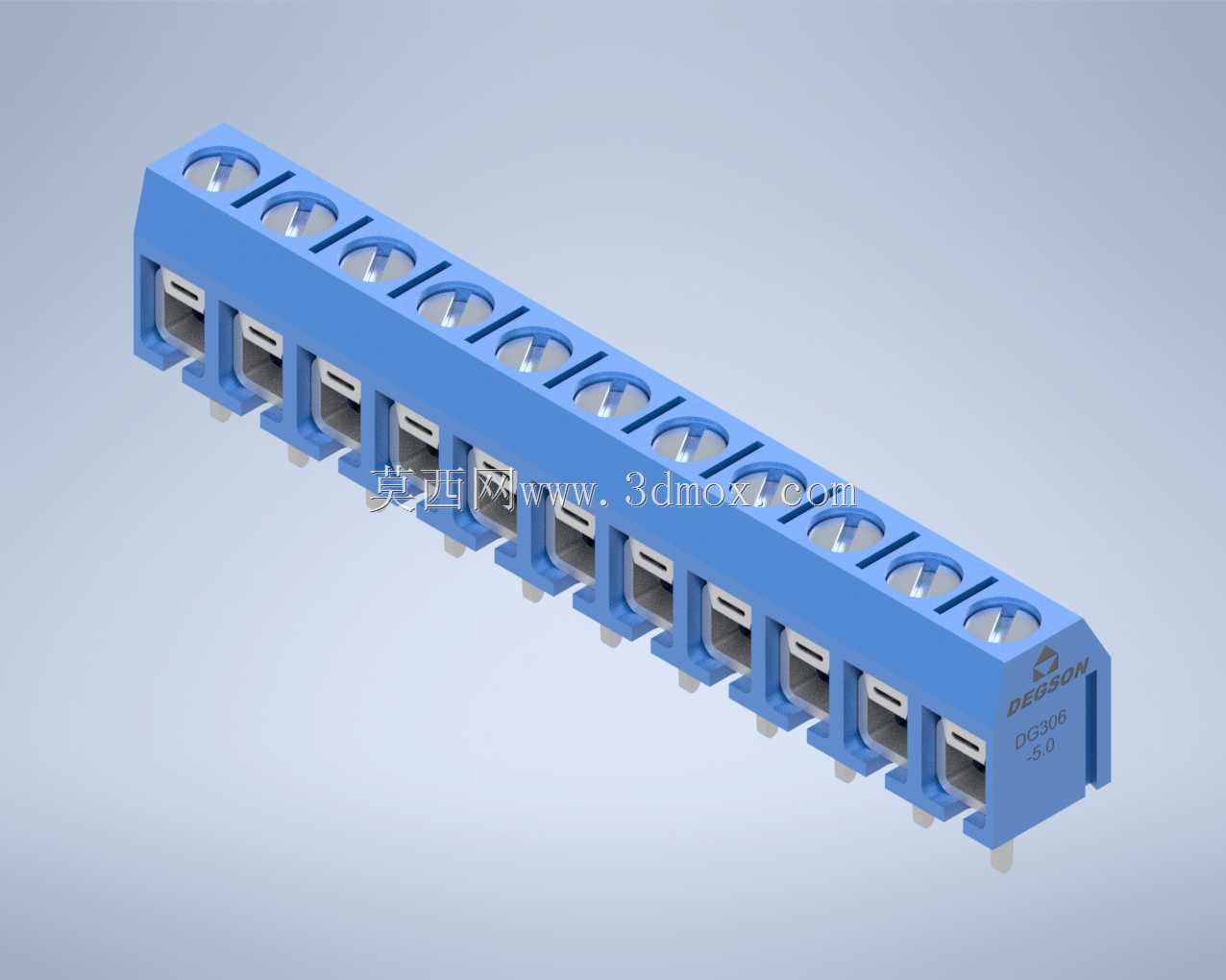

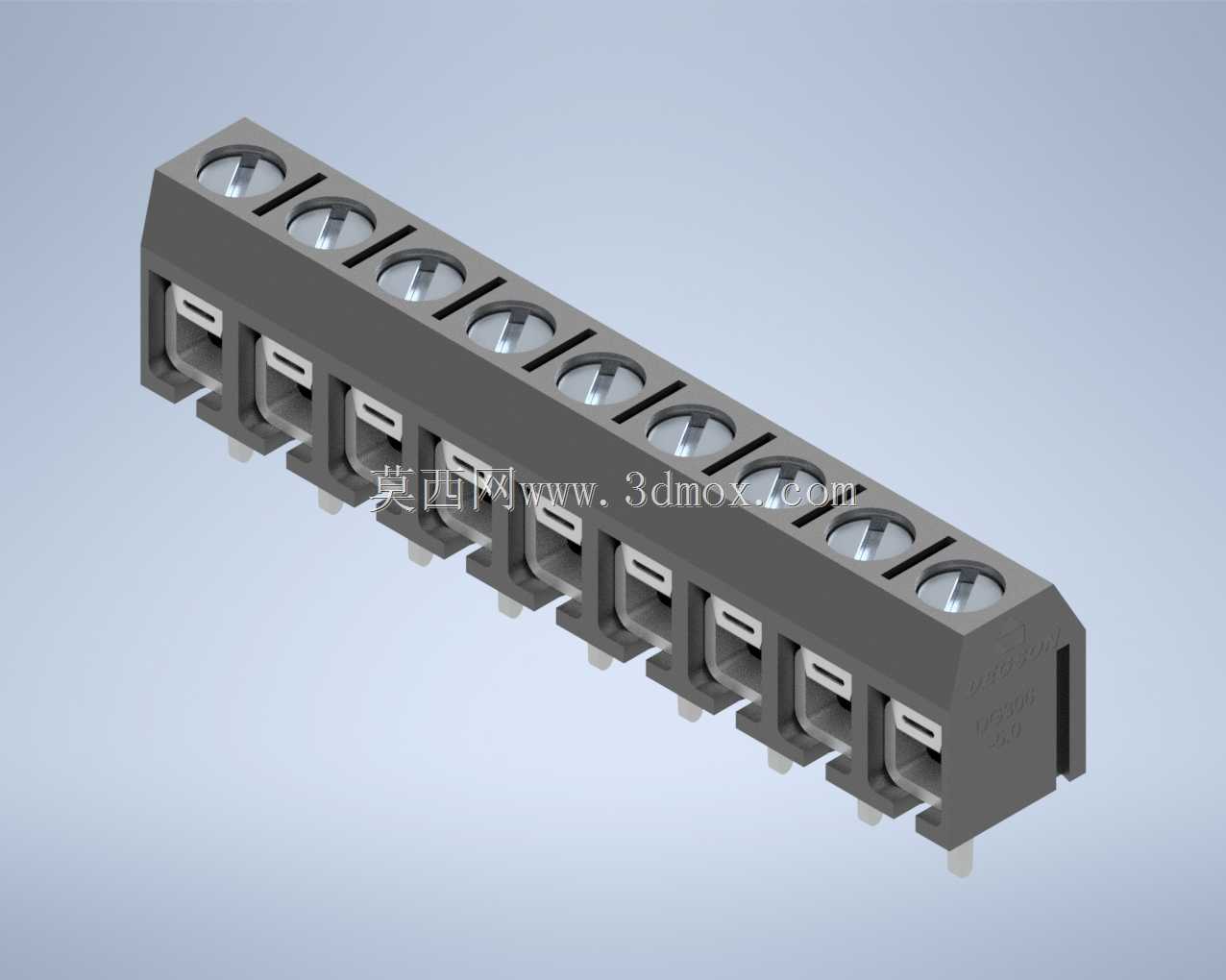

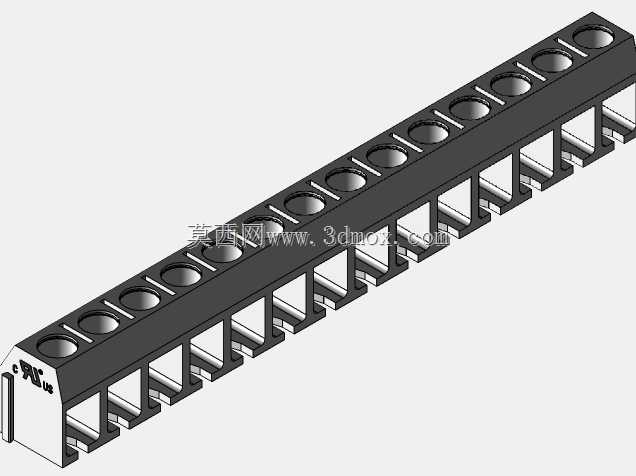

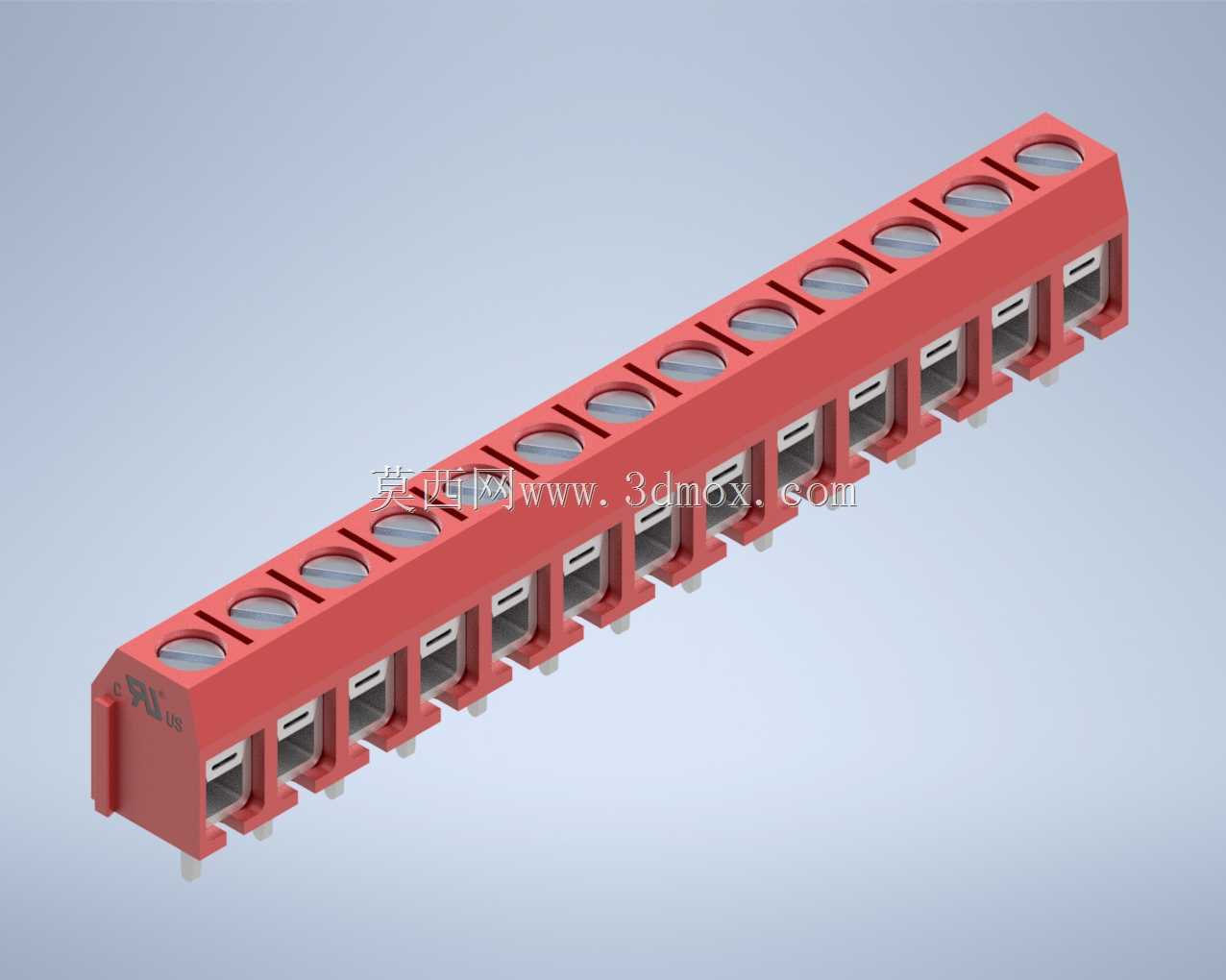

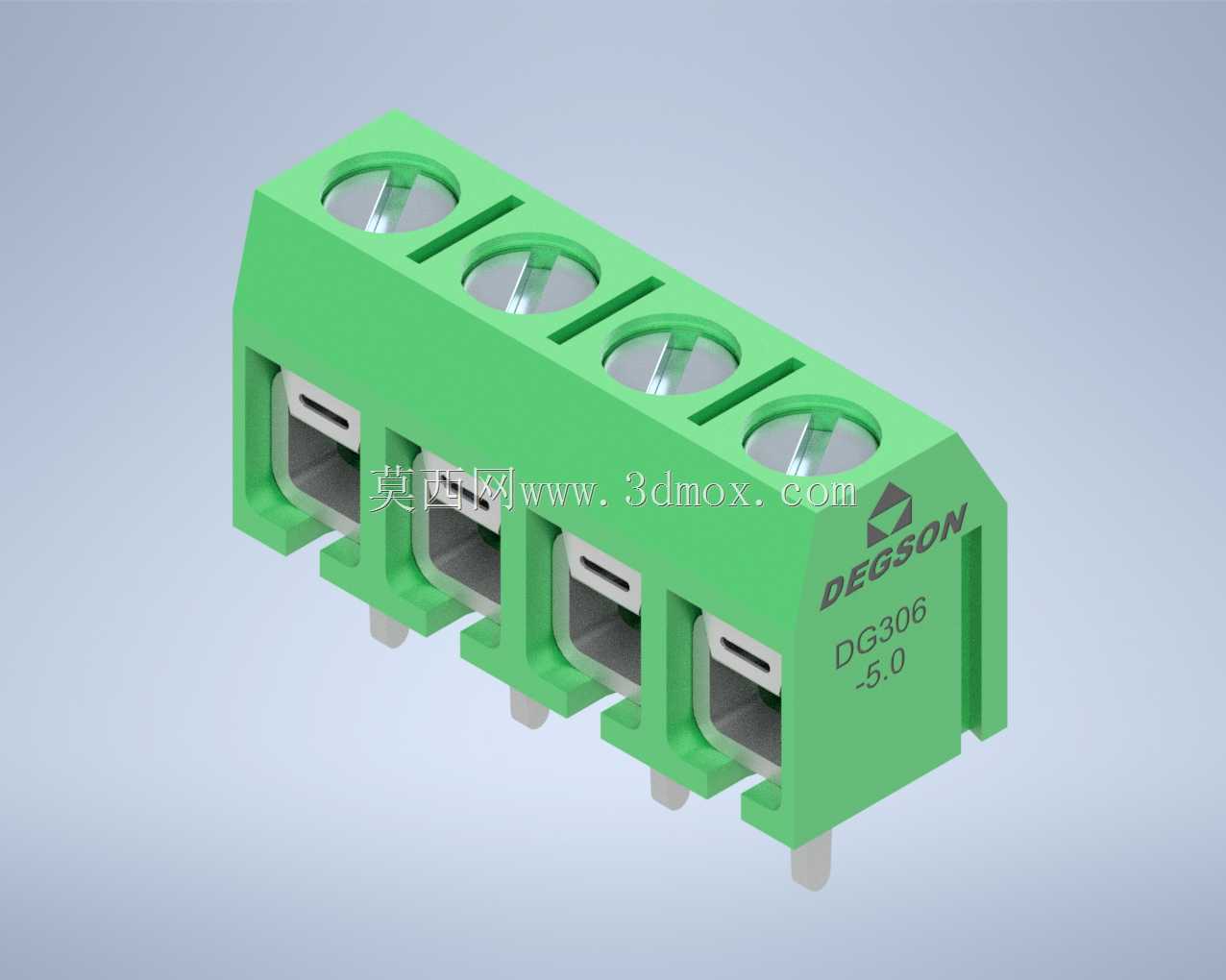

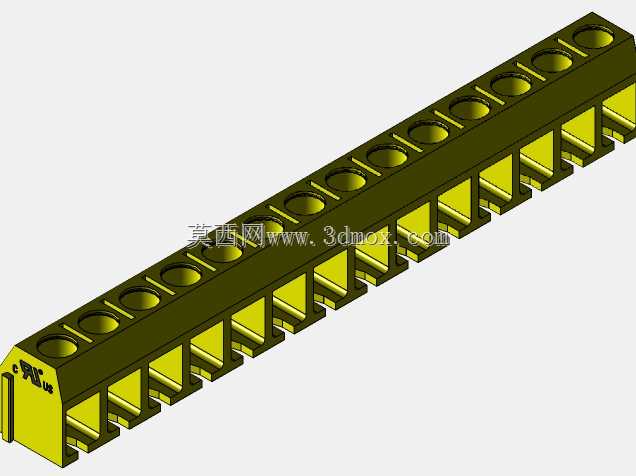

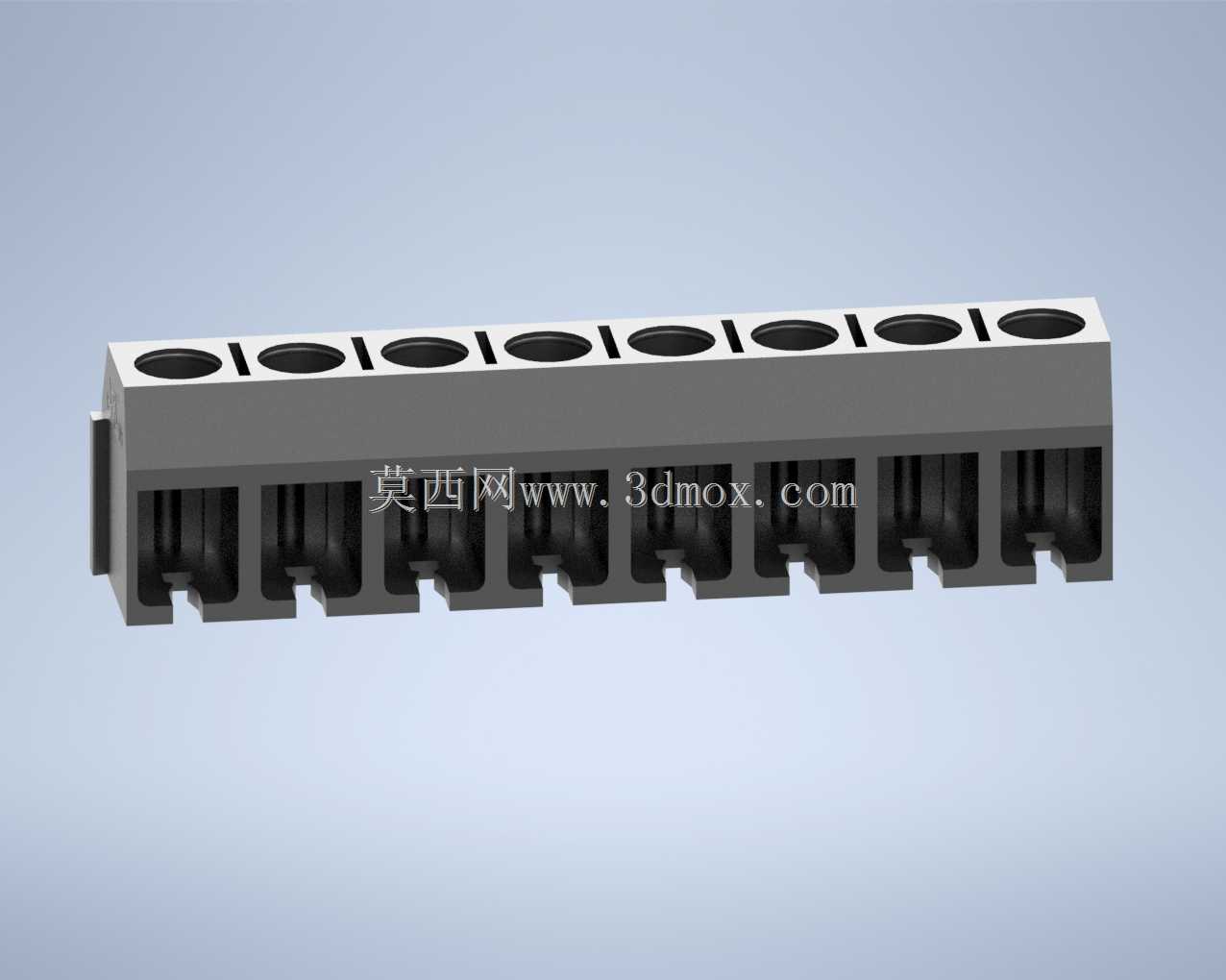

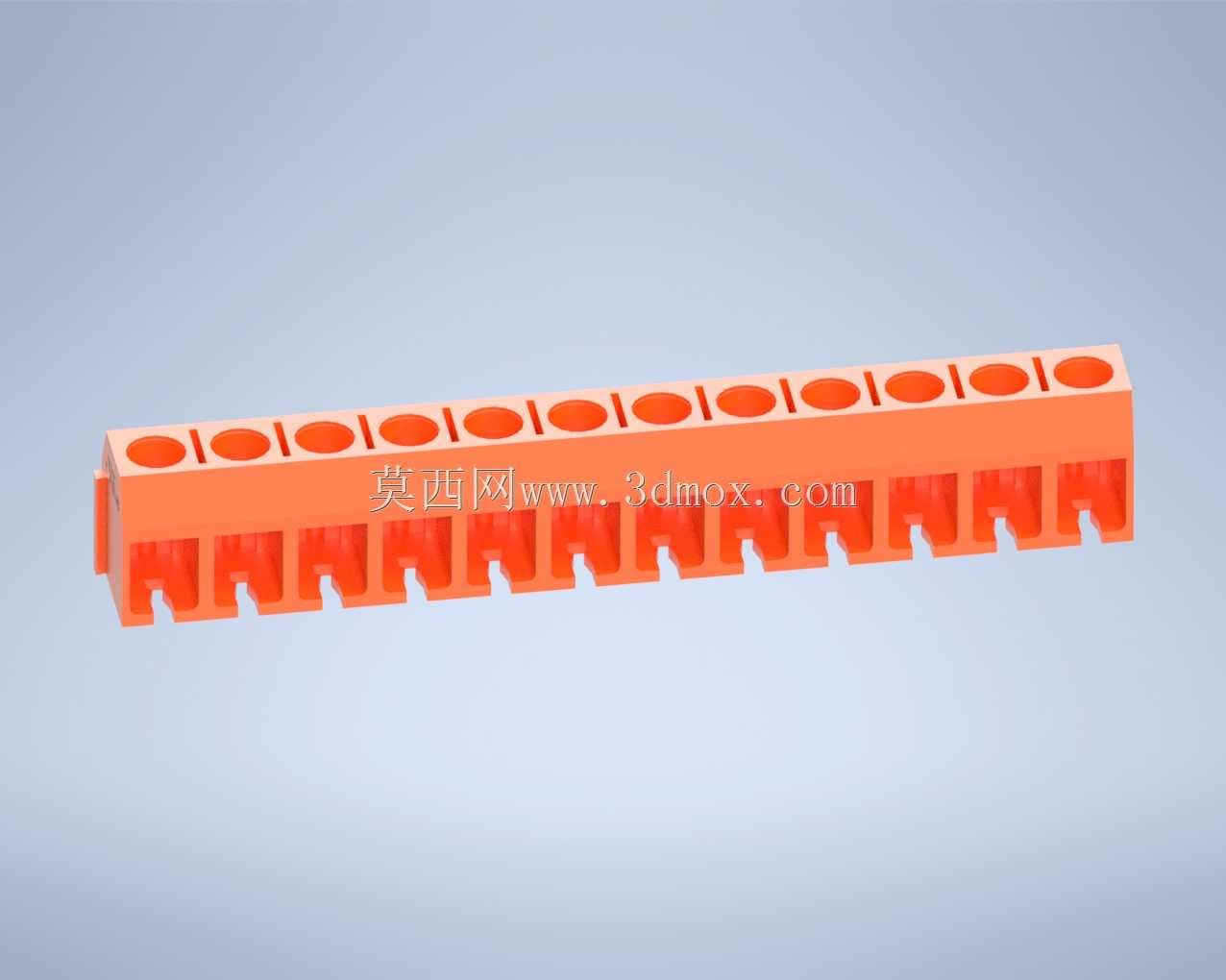

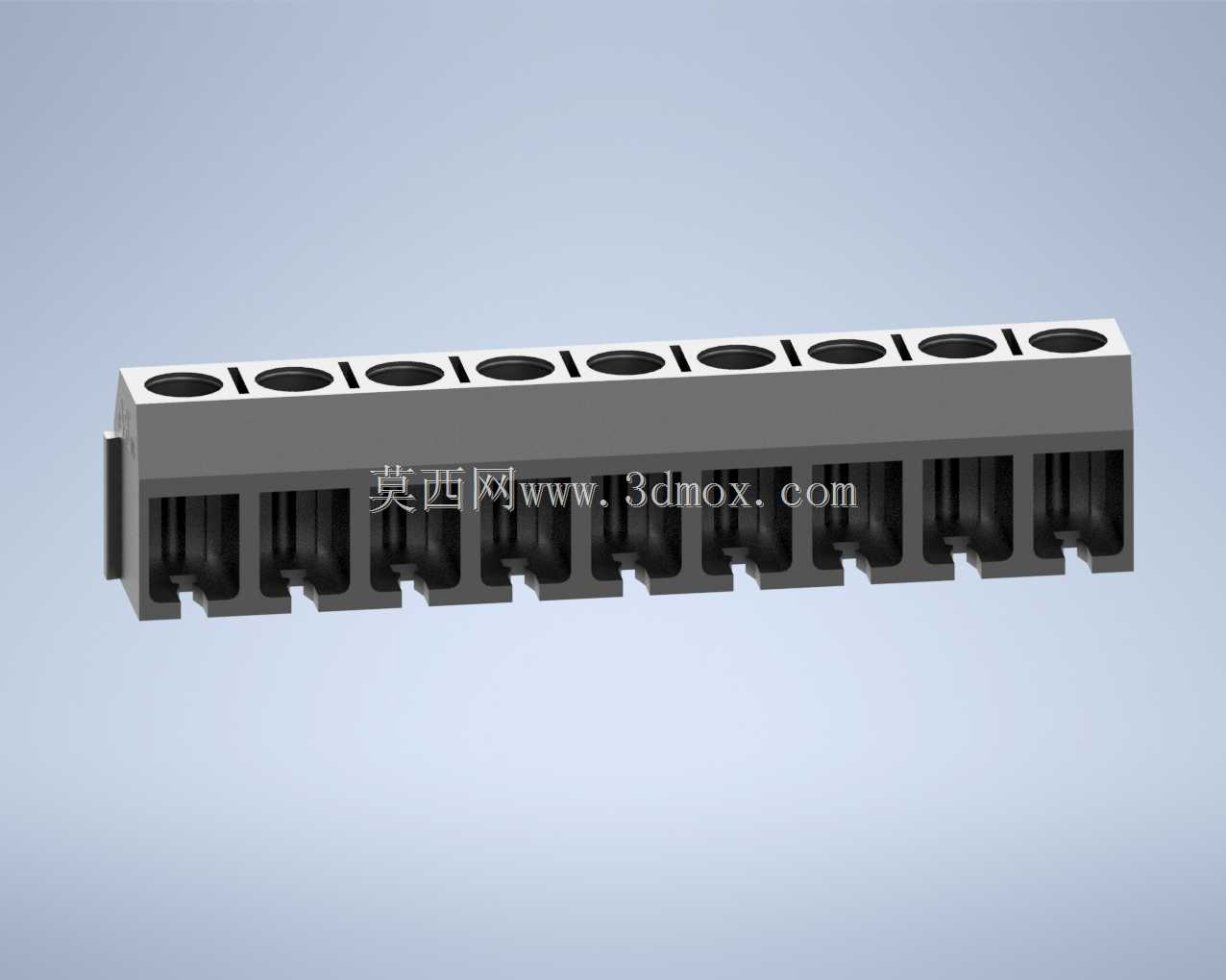

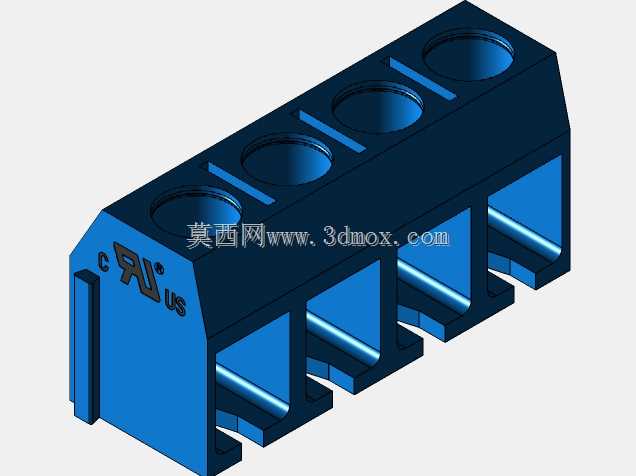

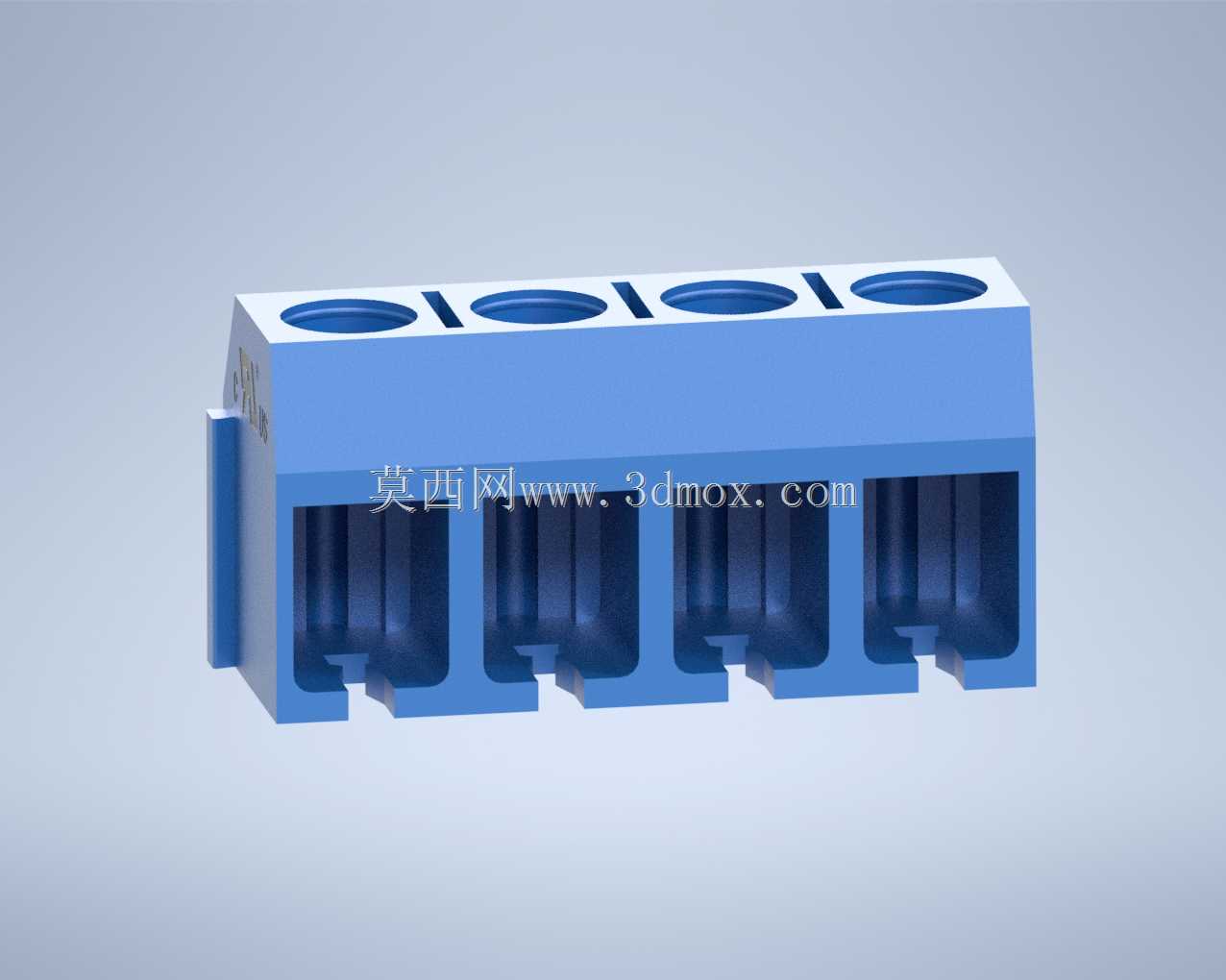

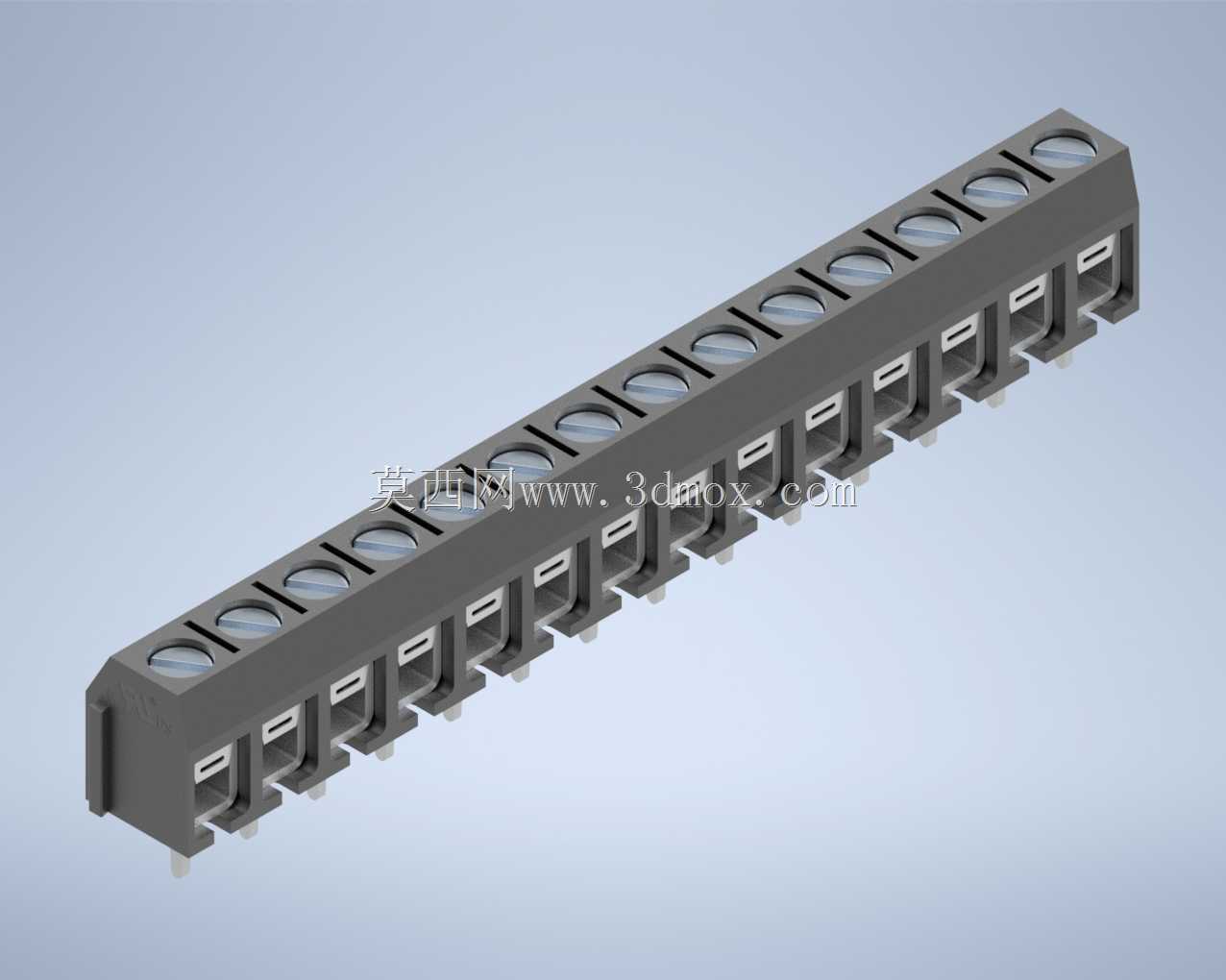

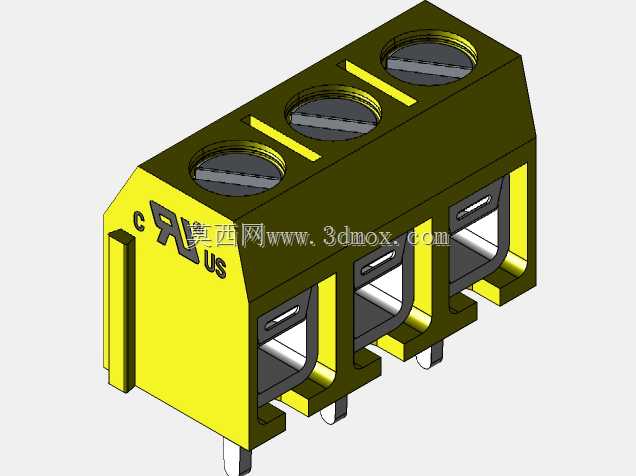

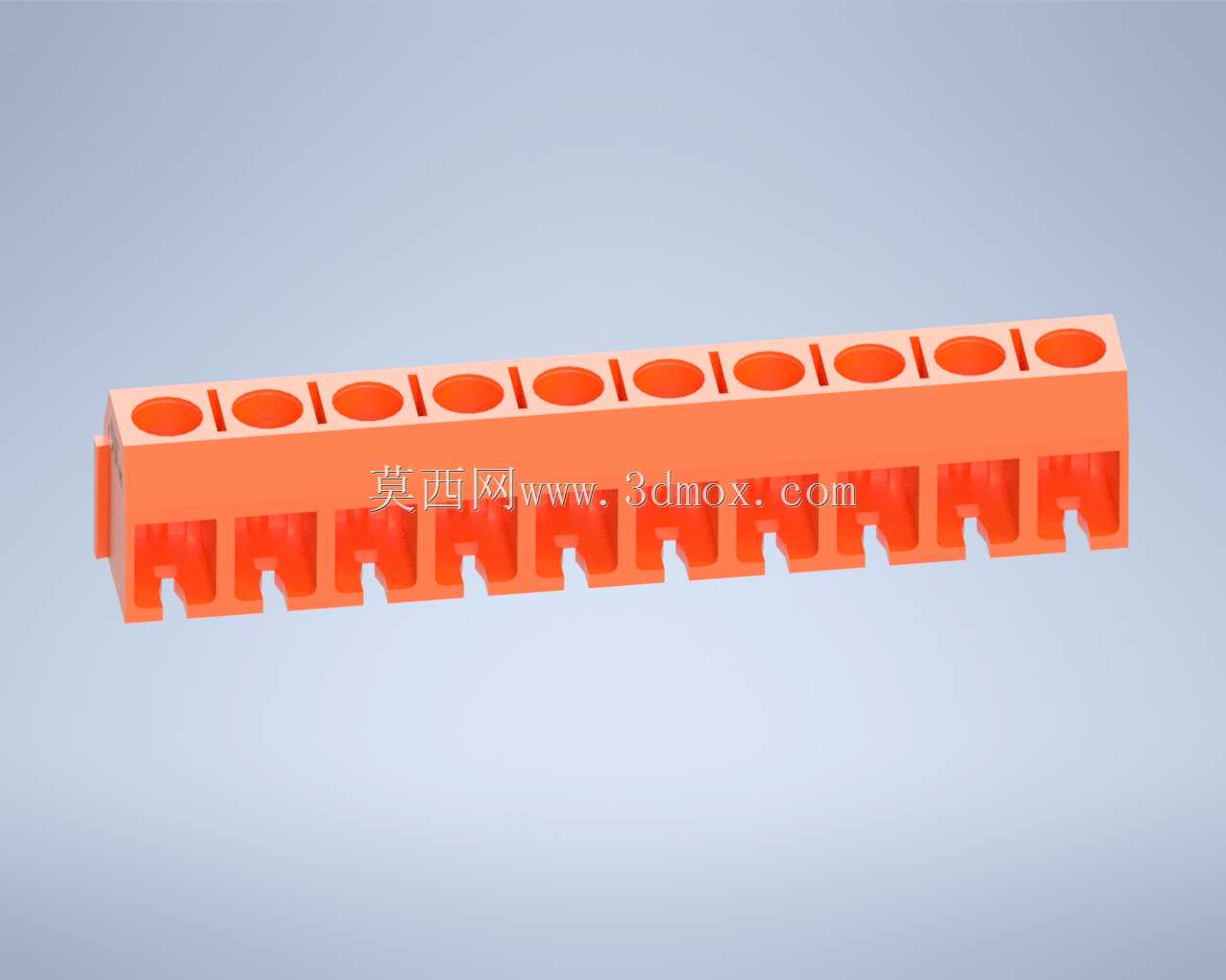

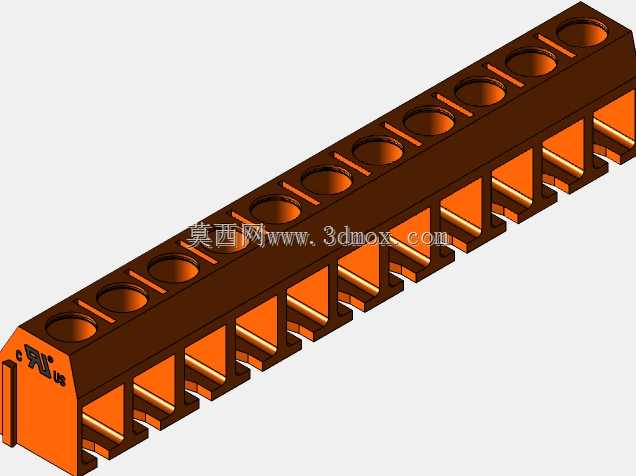

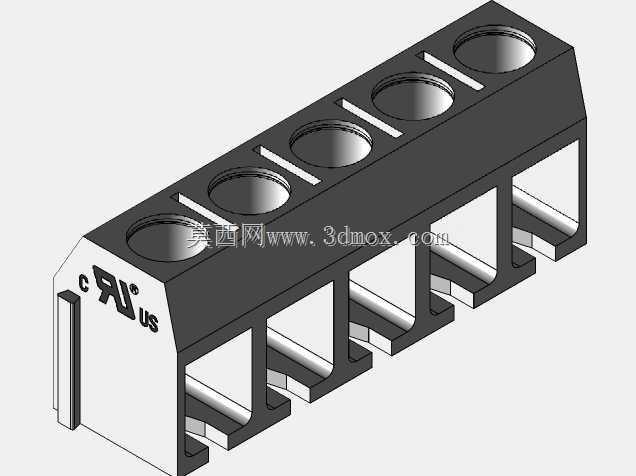

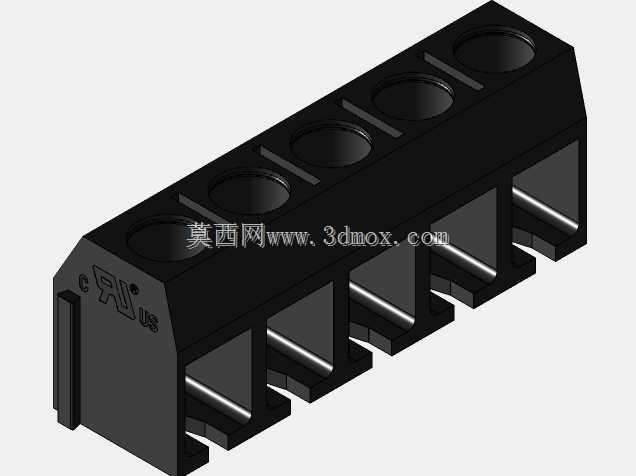

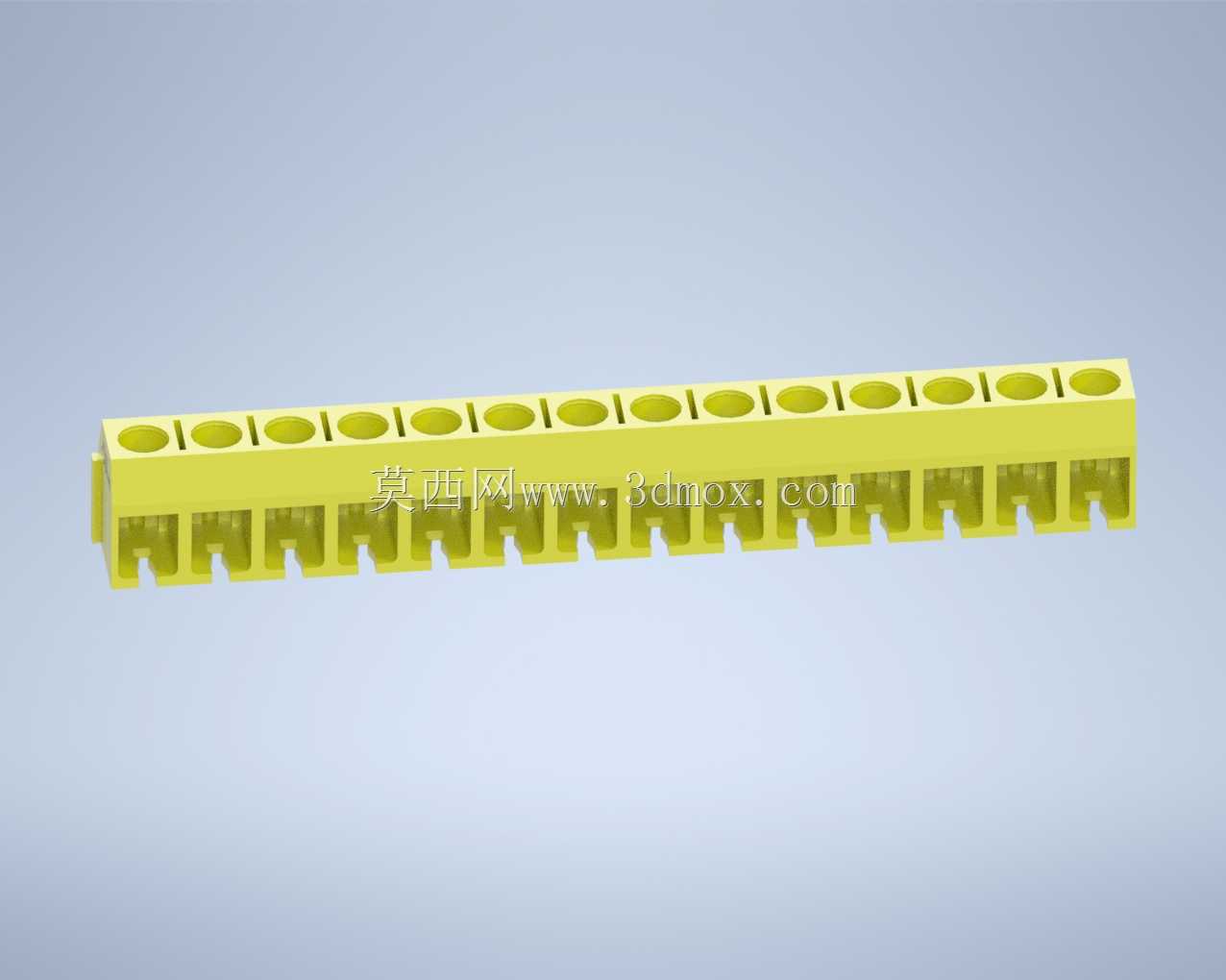

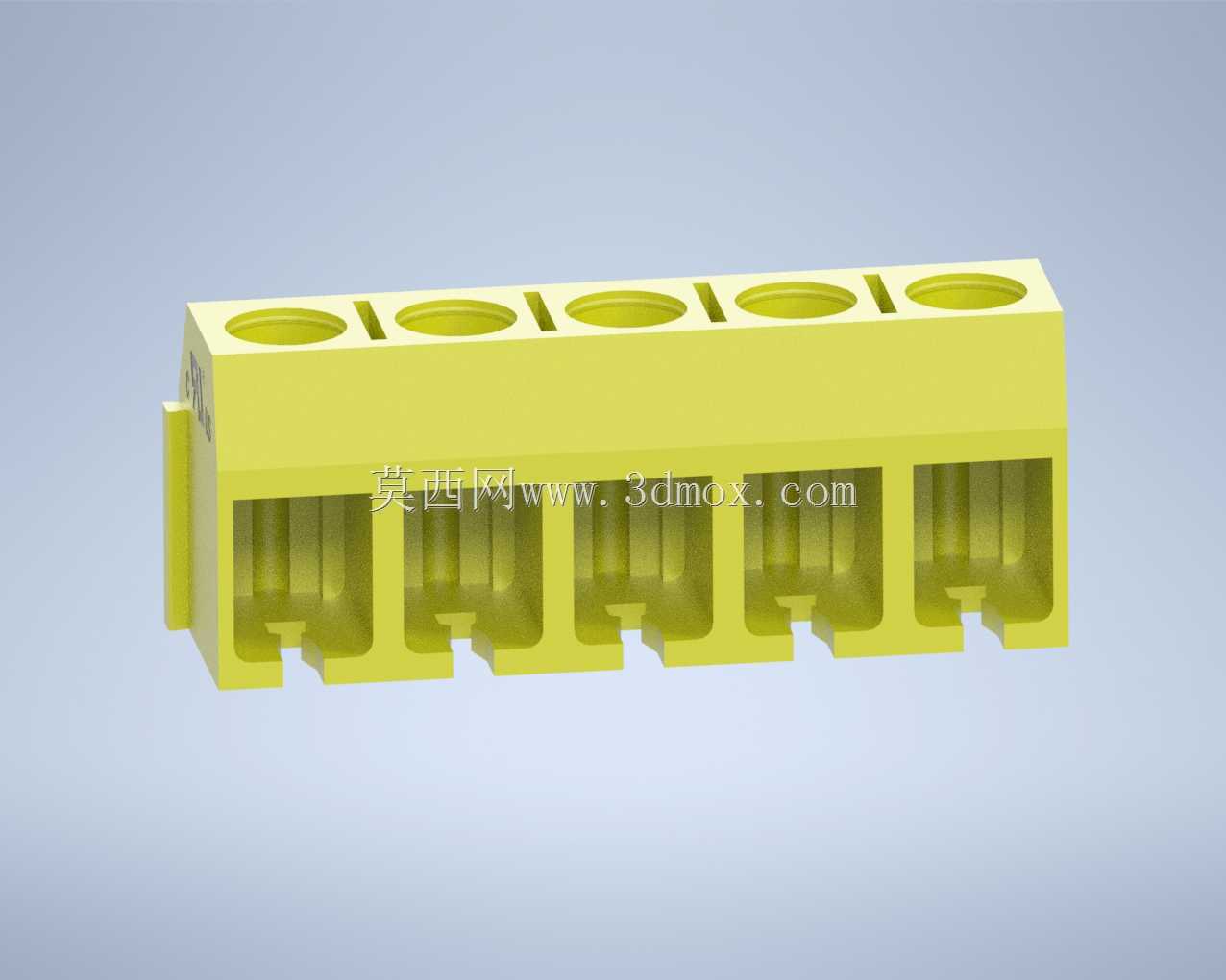

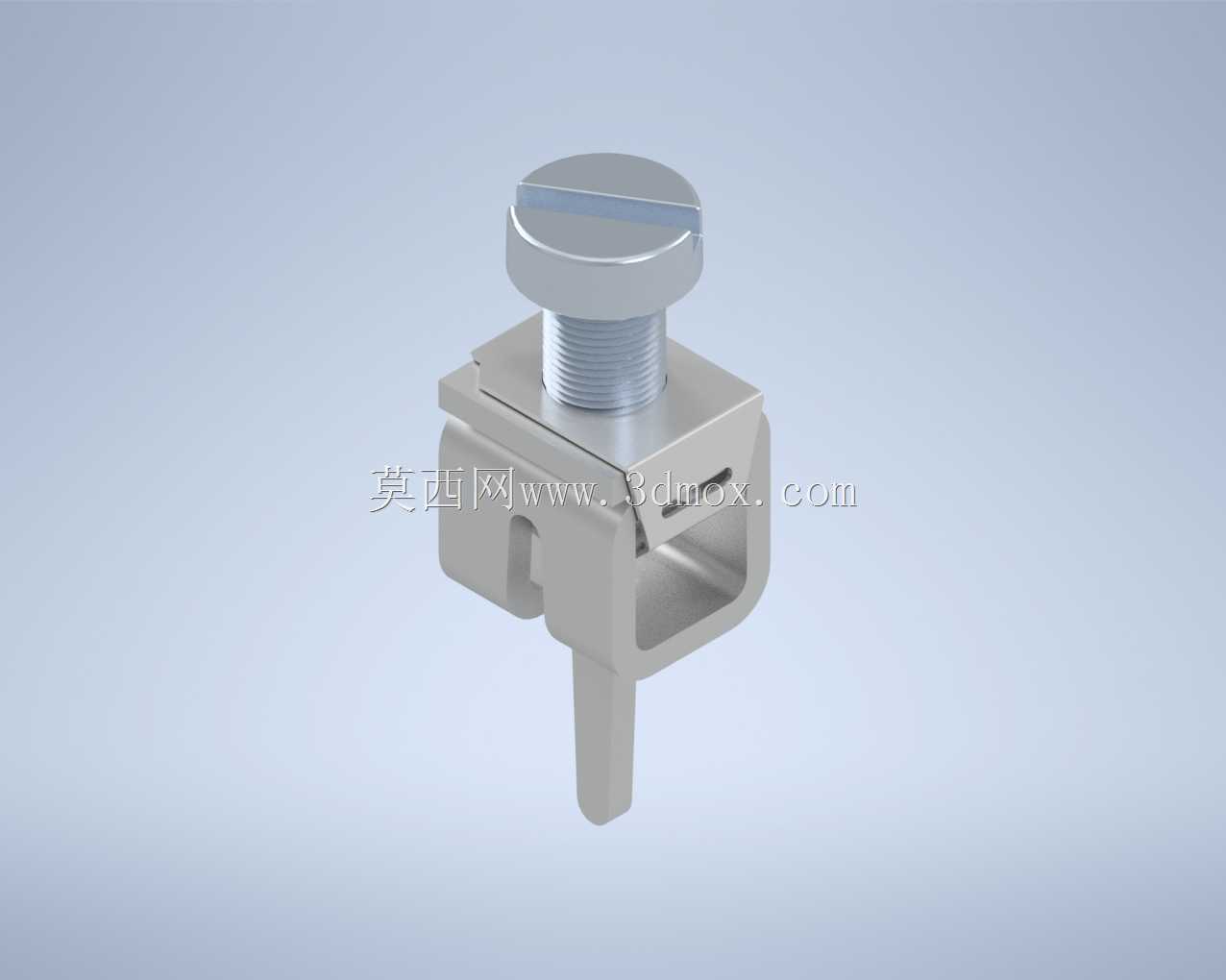

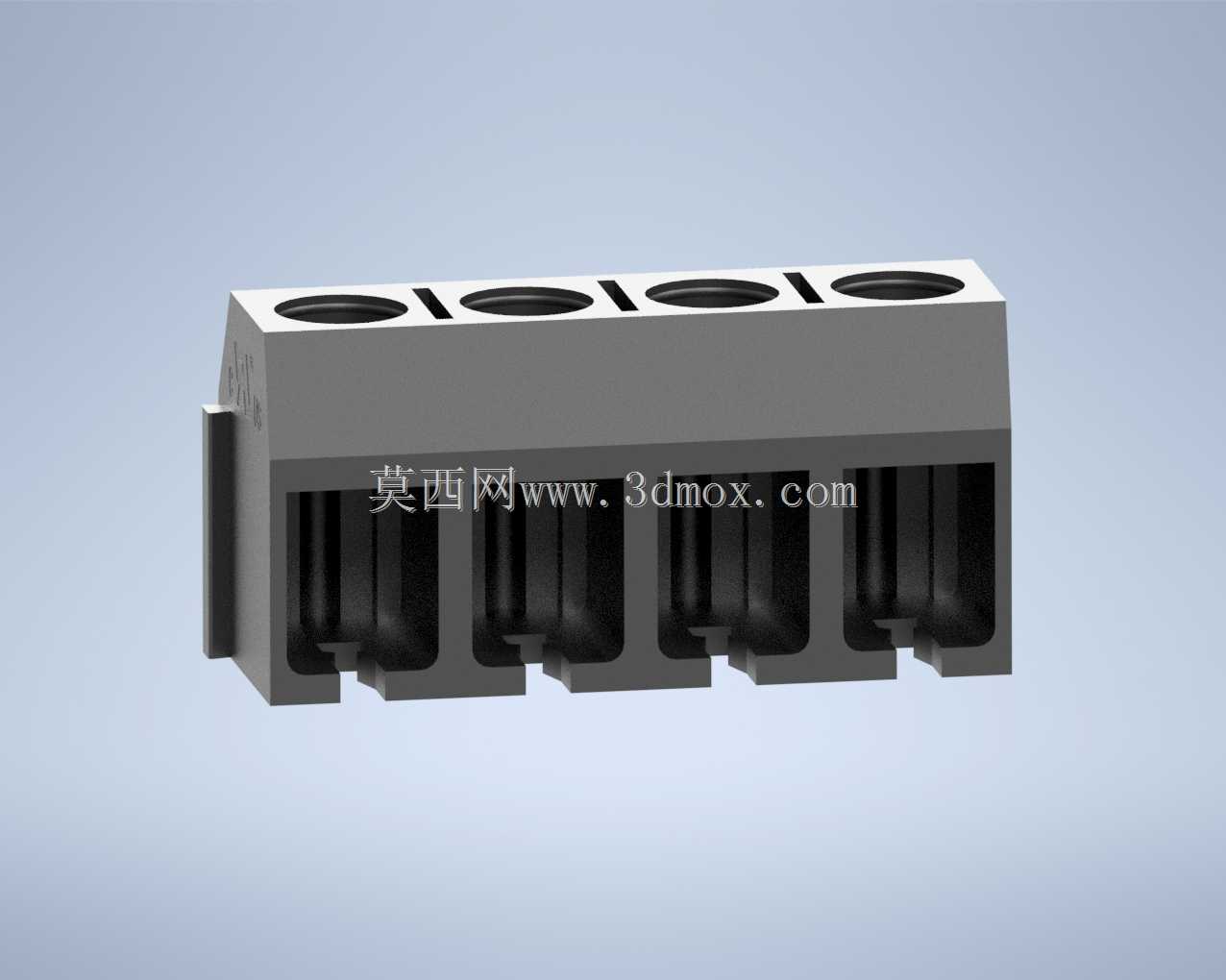

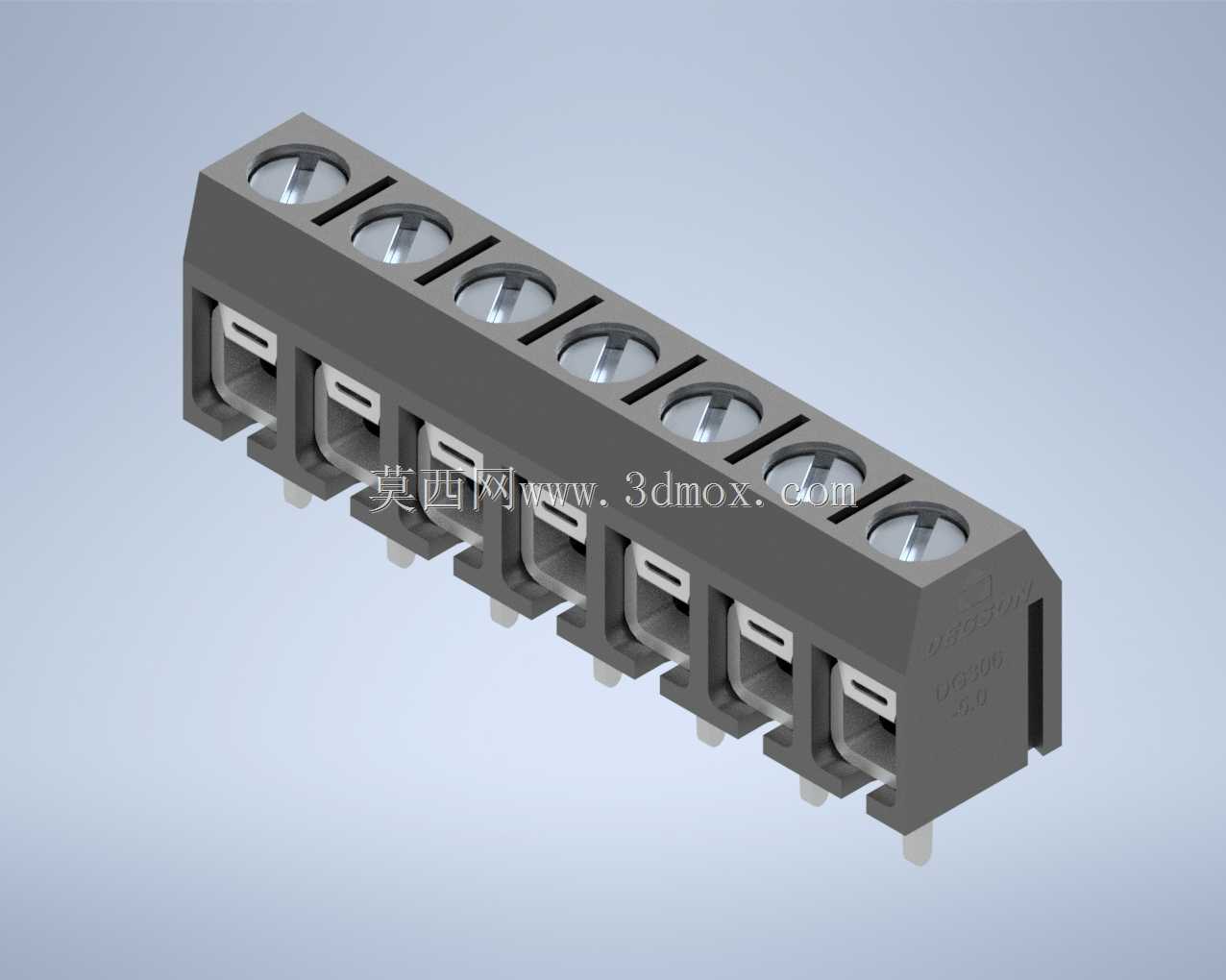

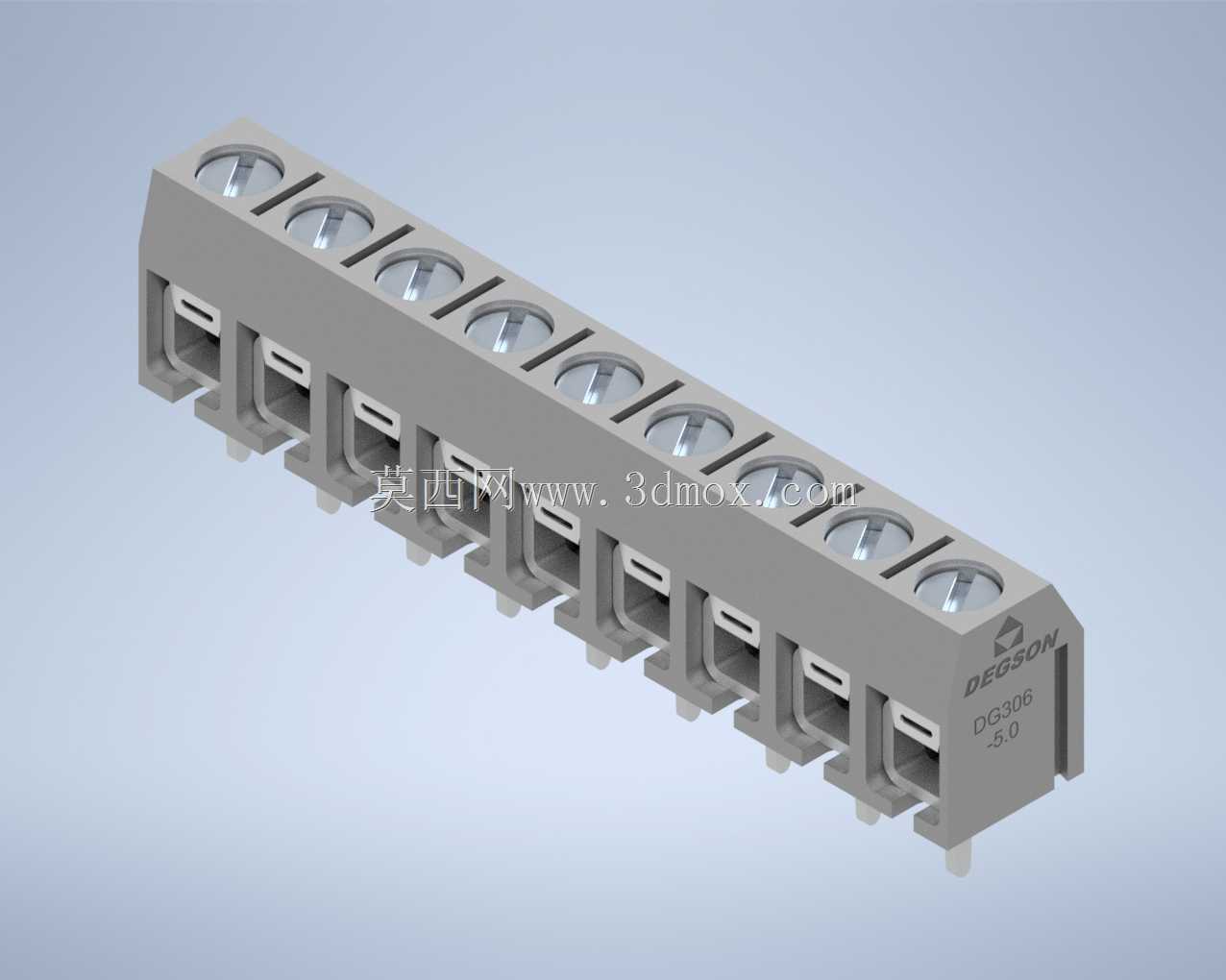

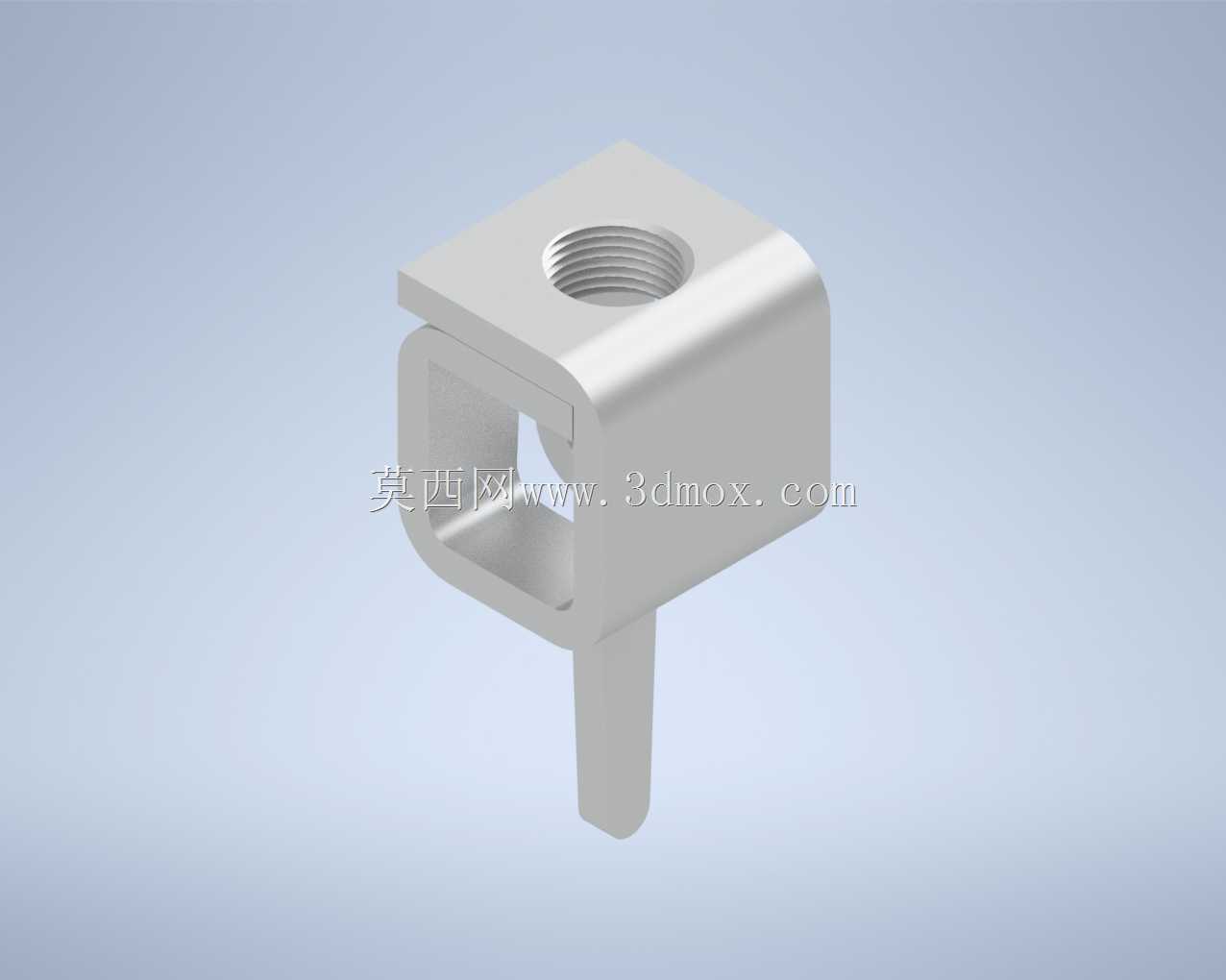

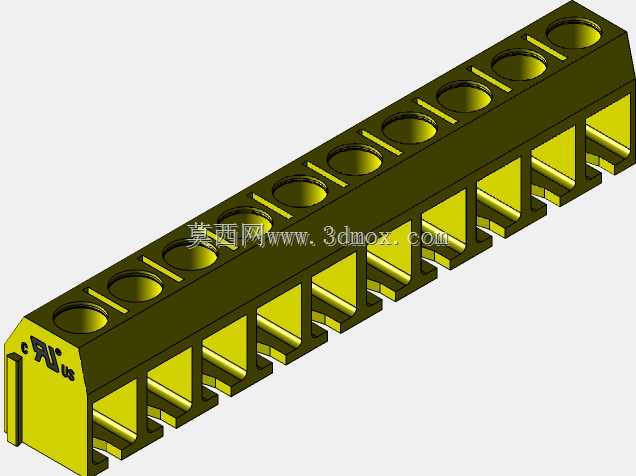

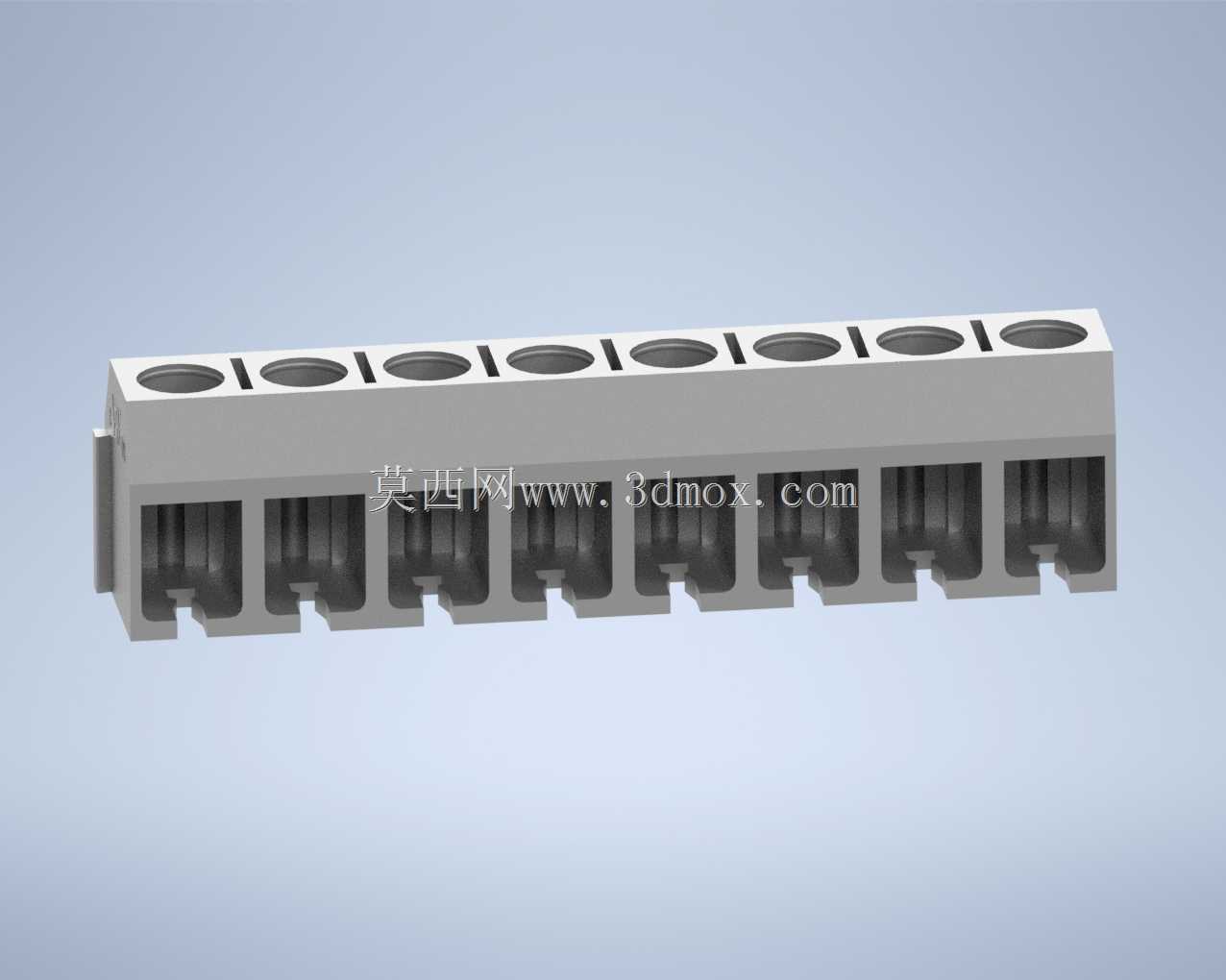

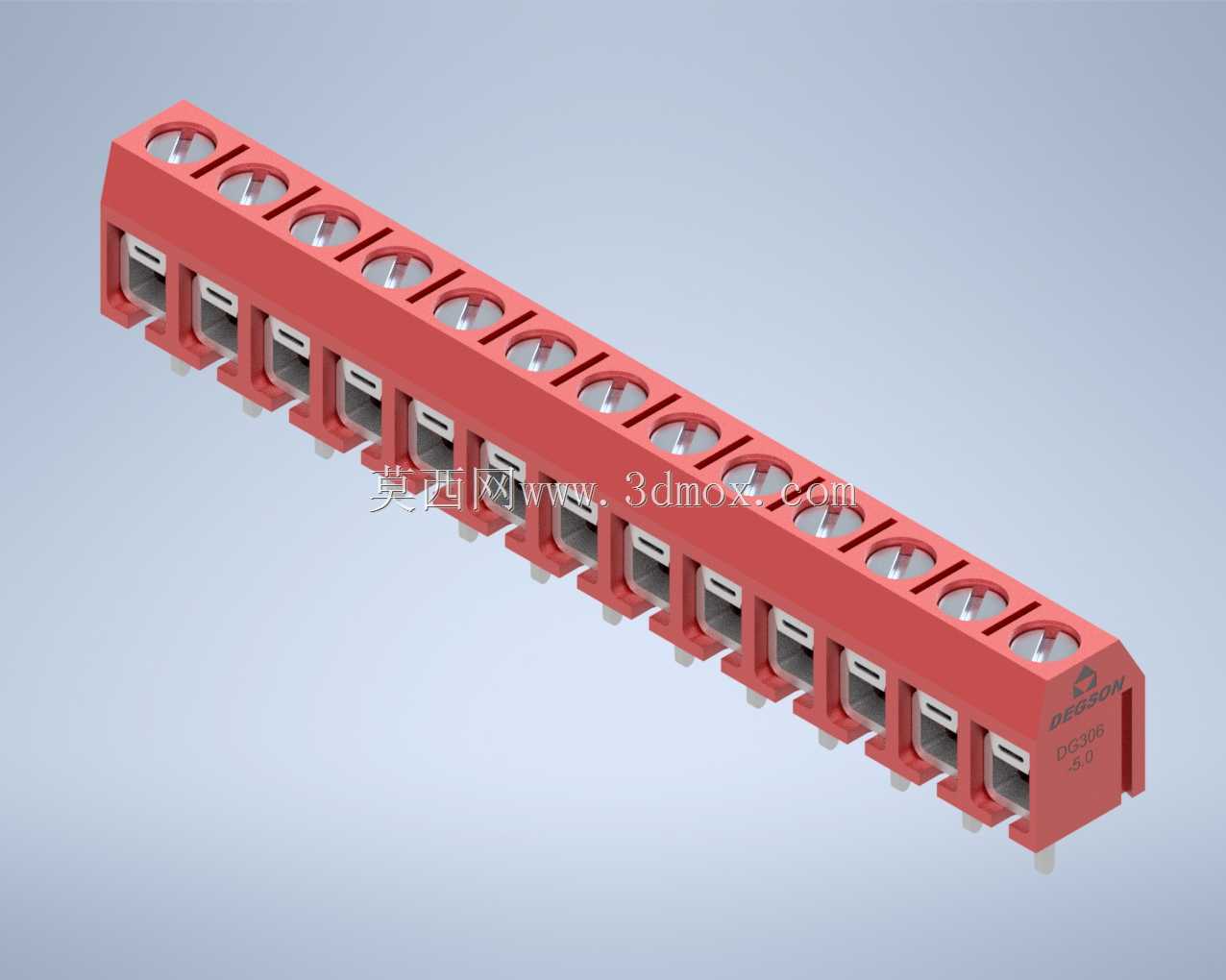

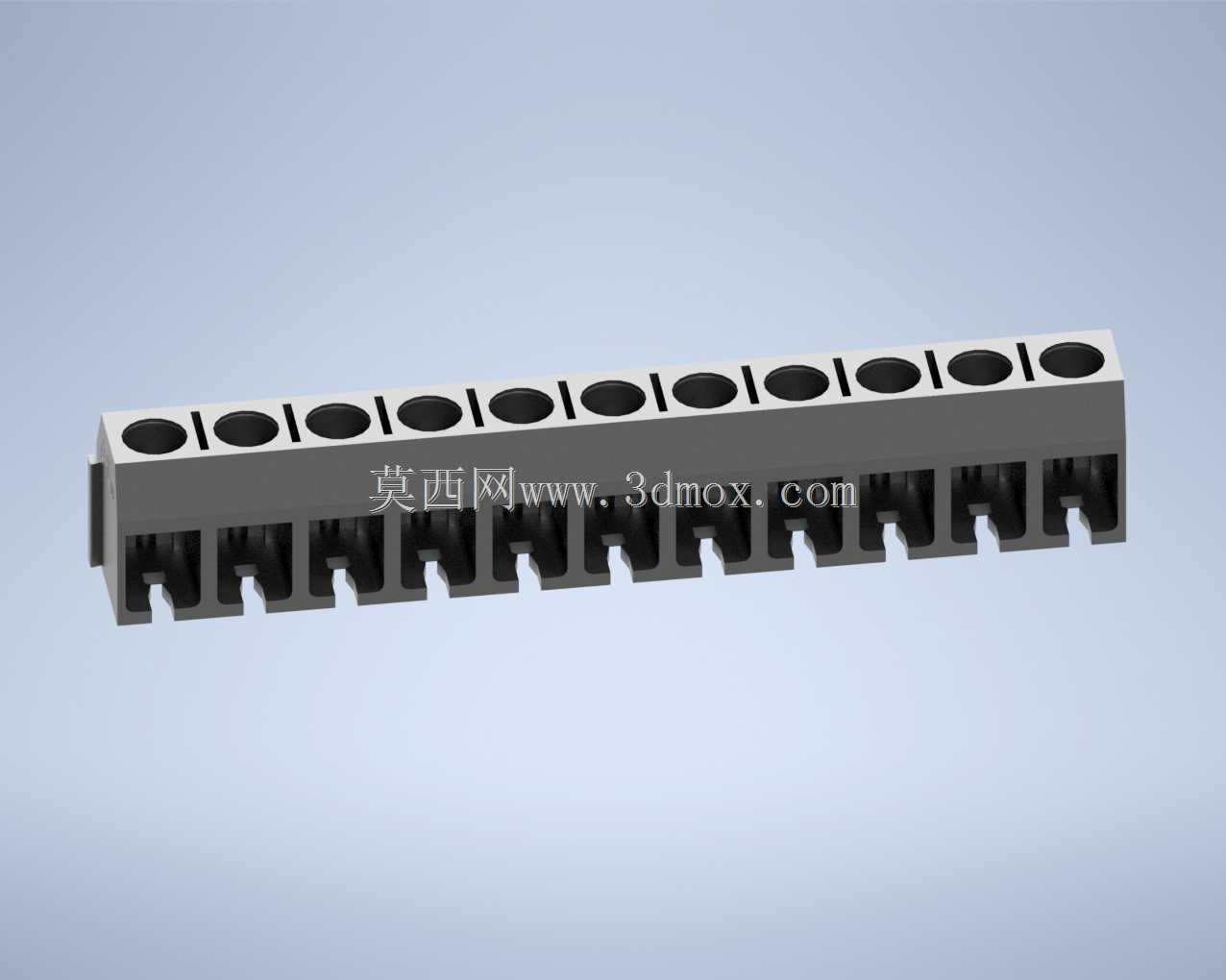

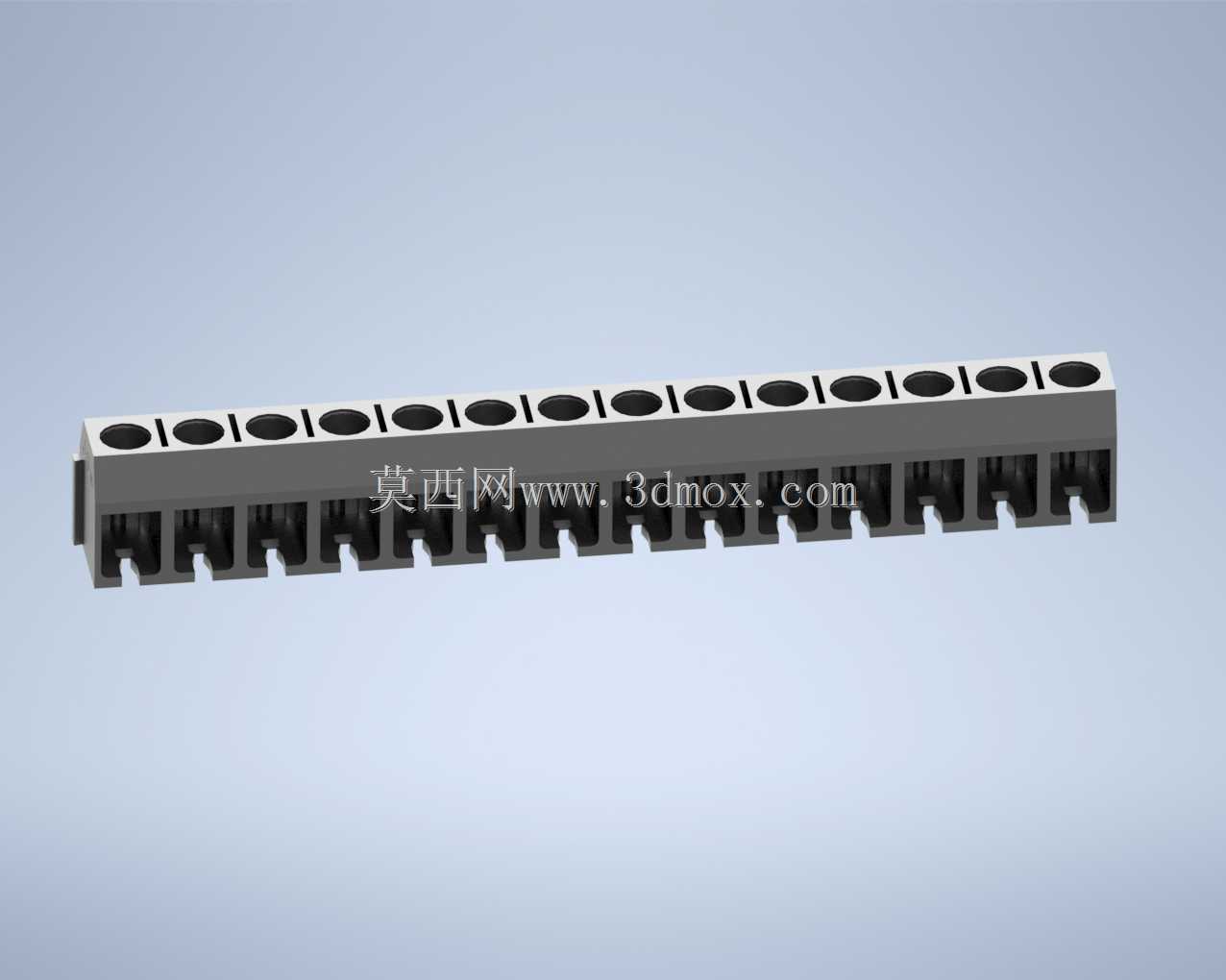

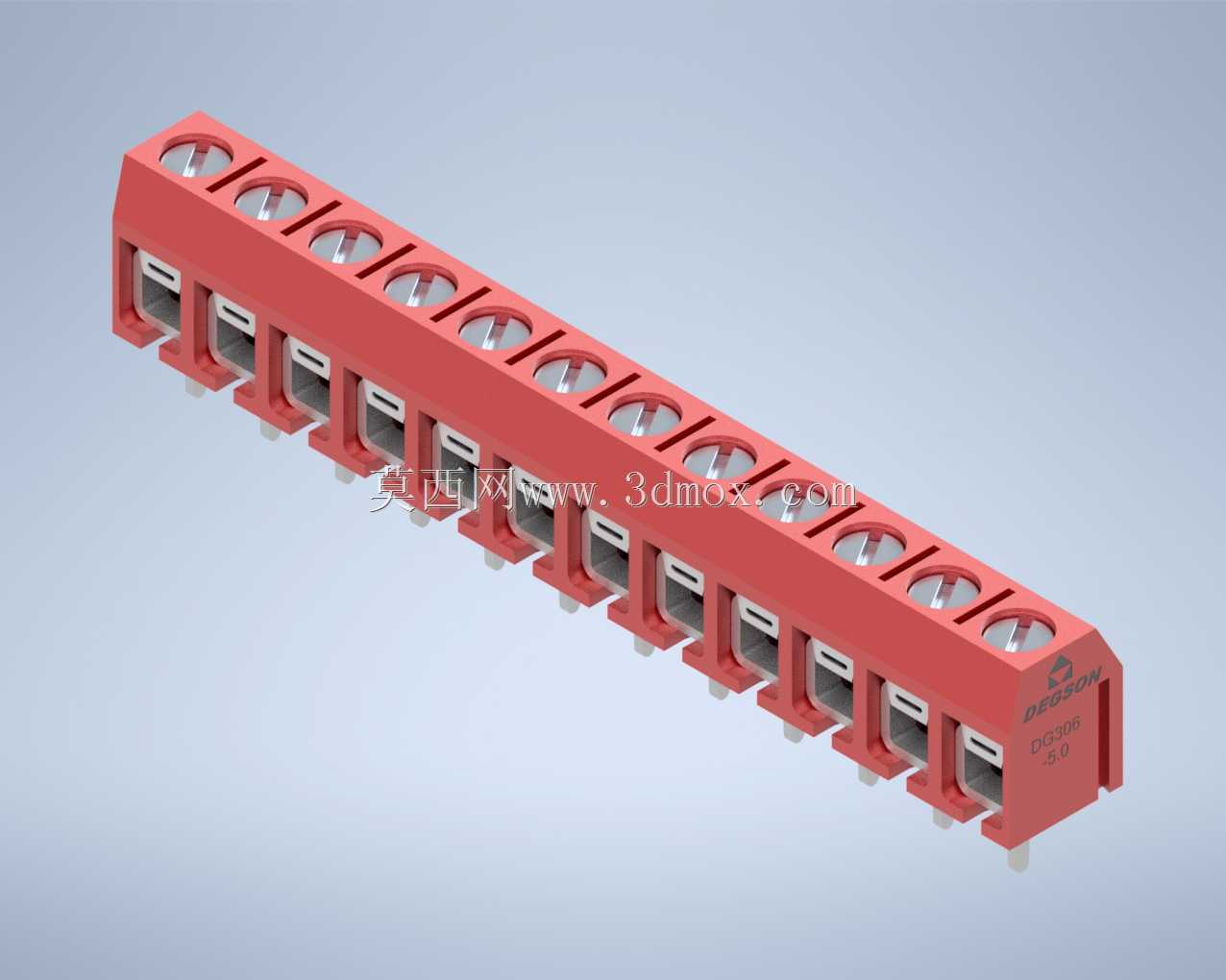

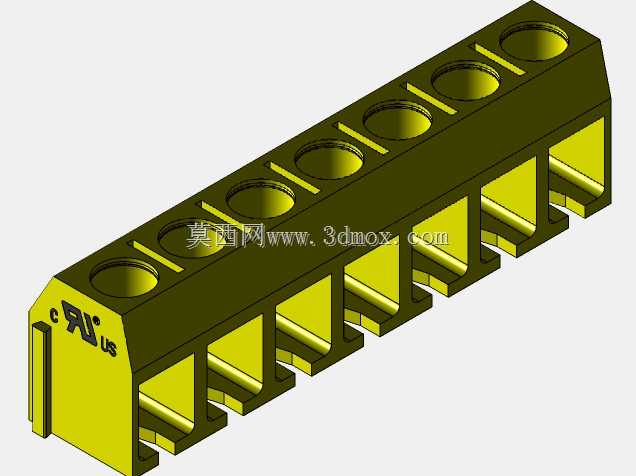

　　从功能特性来看，该系列端子覆盖2针到14针的不同针数规格，同系列还包含15针到28针的长规格版本，相邻针位中心间距为5mm，能够满足不同回路数的接线需求，同时5mm的间距设计既保证了相邻接线位之间的电气爬电距离符合低压电气安全规范，又尽可能压缩了端子整体占用的PCB板面积，适配紧凑型设备内部的安装空间要求。端子顶部采用带导向槽的螺钉压接结构，螺钉头部带有防滑槽设计，使用普通十字螺丝刀即可完成拧紧操作，压接腔内部设置有压线弹片，拧紧螺钉时弹片会均匀包裹导线线芯，避免螺钉直接压伤线芯导致断丝，同时保证足够的接触压力，降低接触电阻，避免长期通电后出现接头发热、接触不良的问题。端子侧面带有定位卡扣结构，安装到PCB板时可以先通过卡扣卡入板上的定位孔实现预固定，后续过波峰焊时不会出现偏移浮高的问题，焊接引脚采用扁形焊片设计，焊盘接触面积大，焊接后机械强度高，能够承受接线时的扭转力不会出现焊盘脱落的情况。

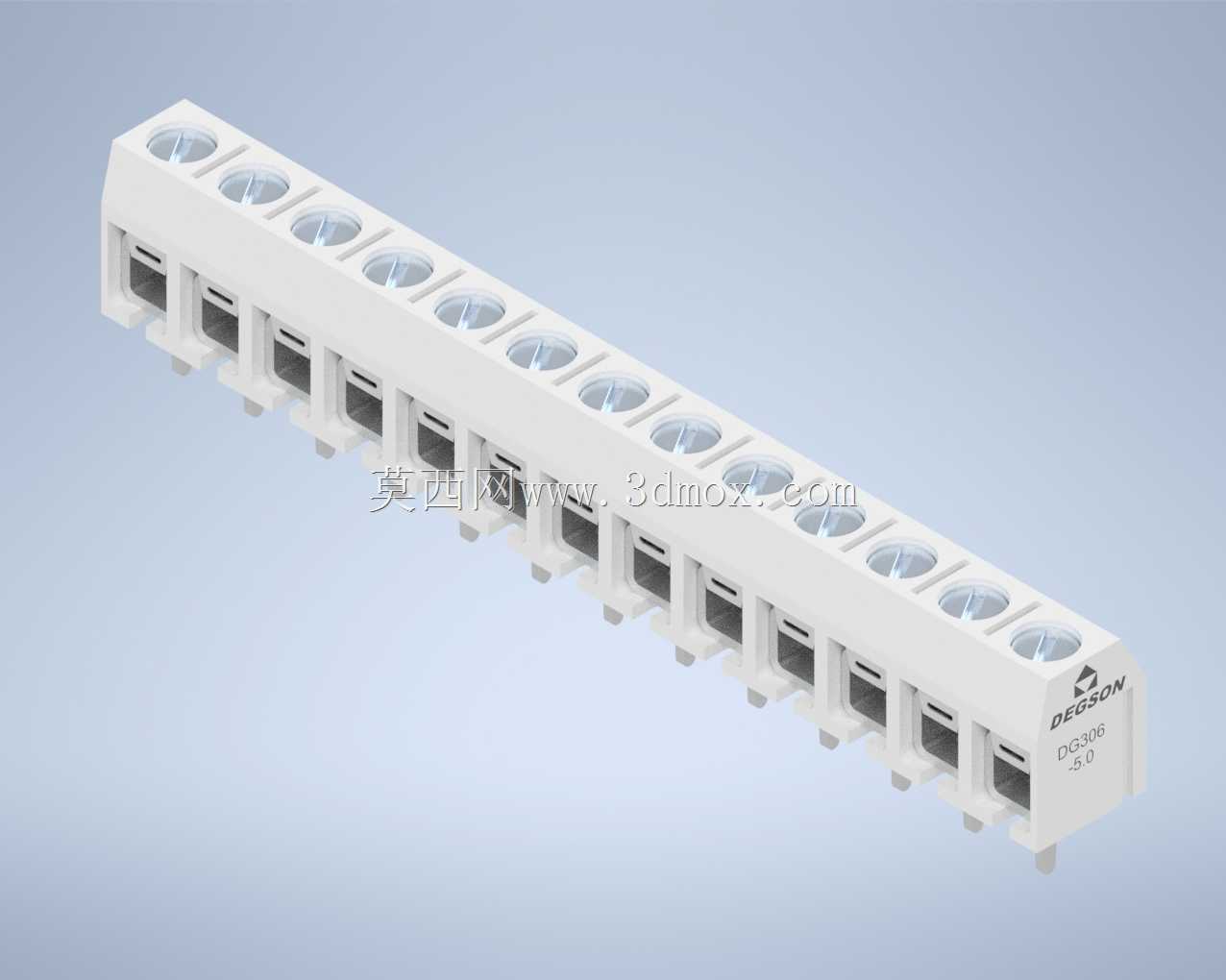

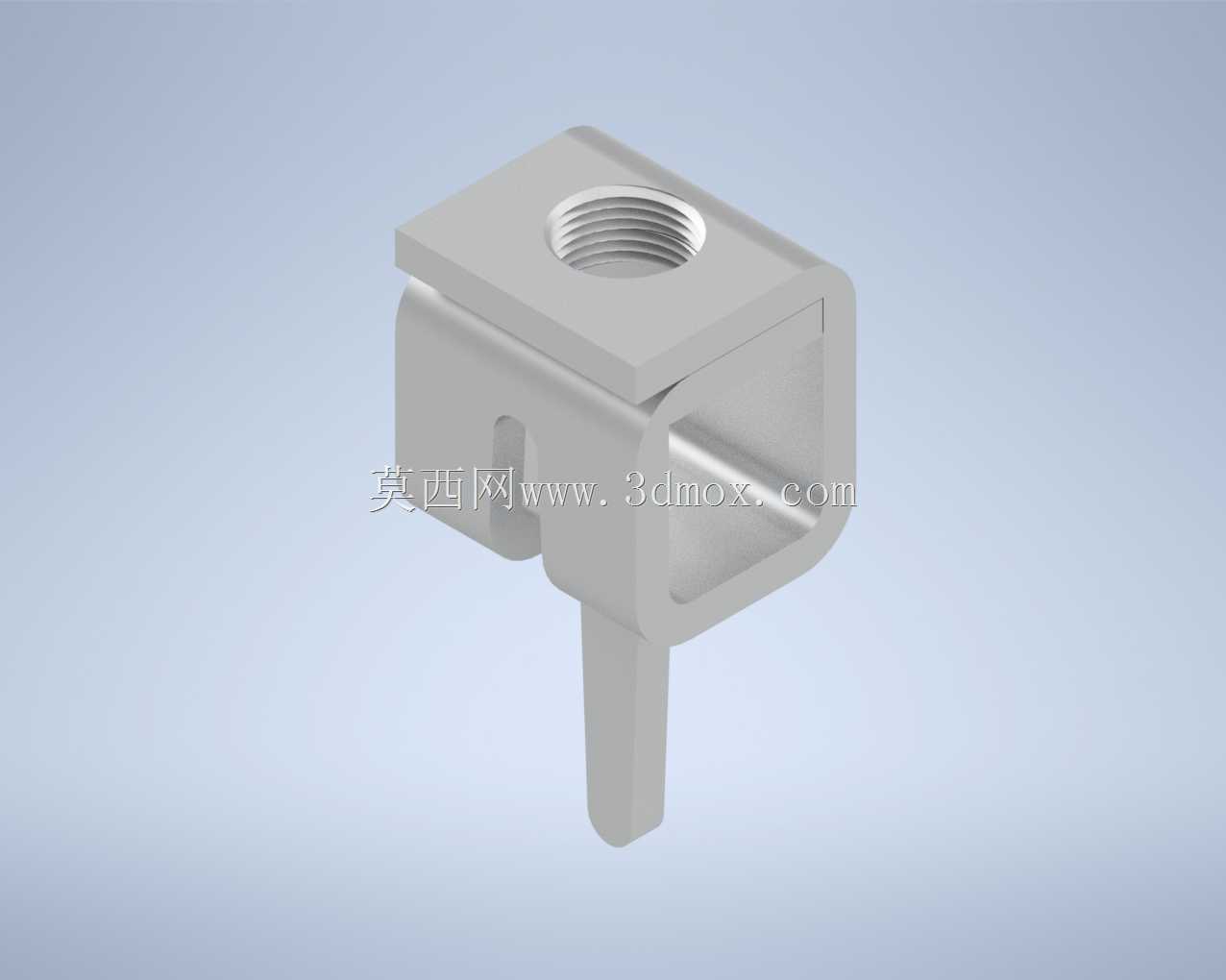

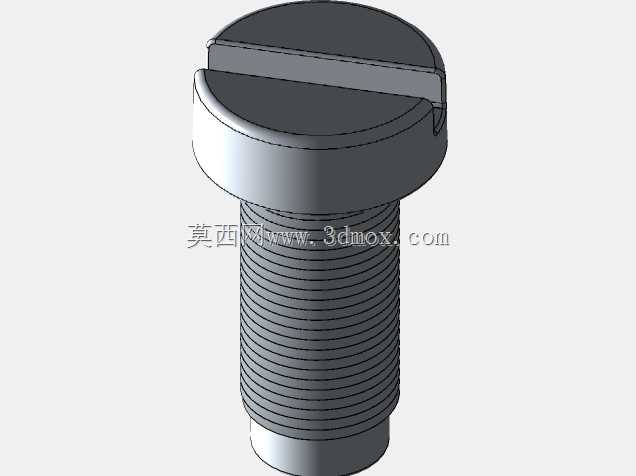

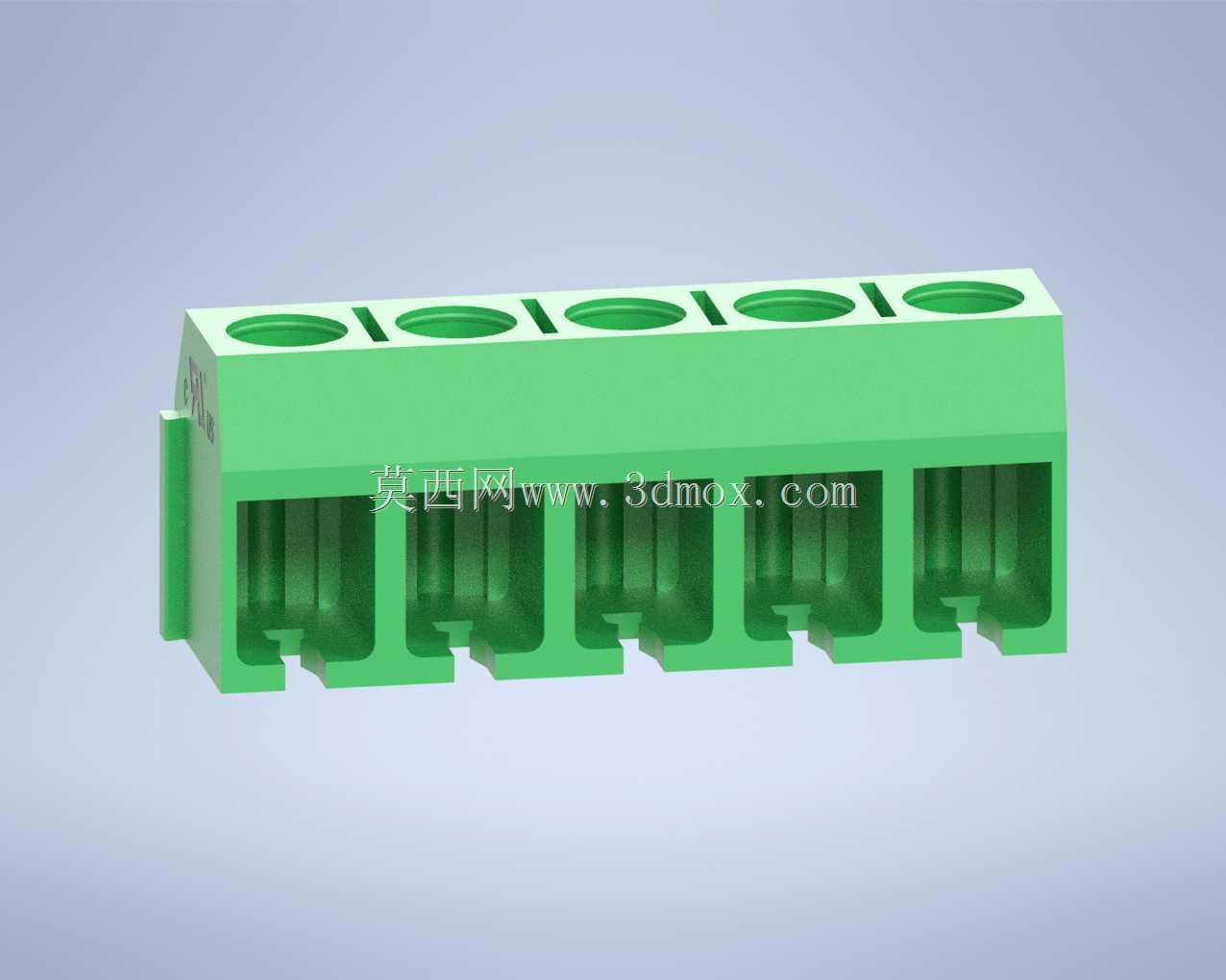

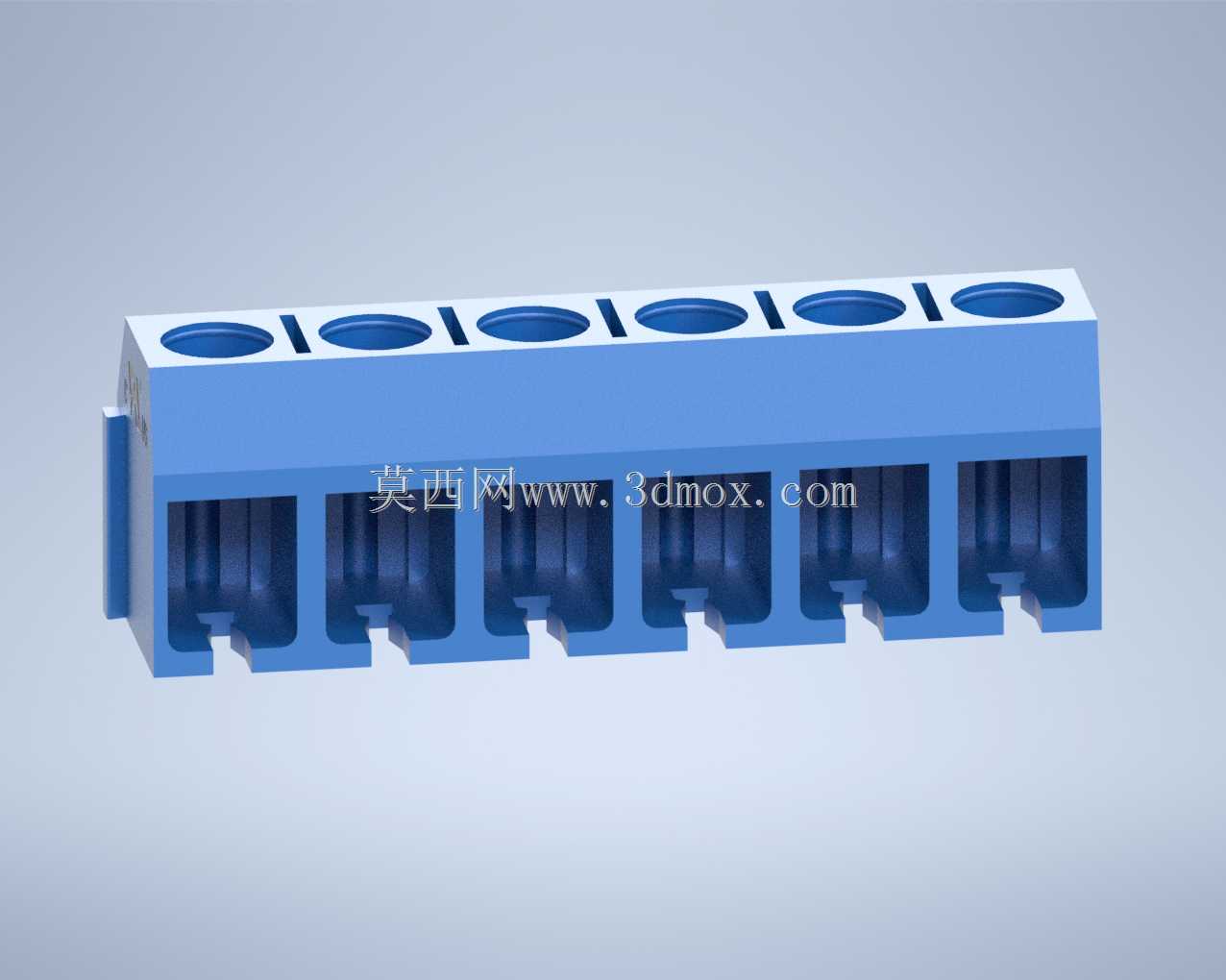

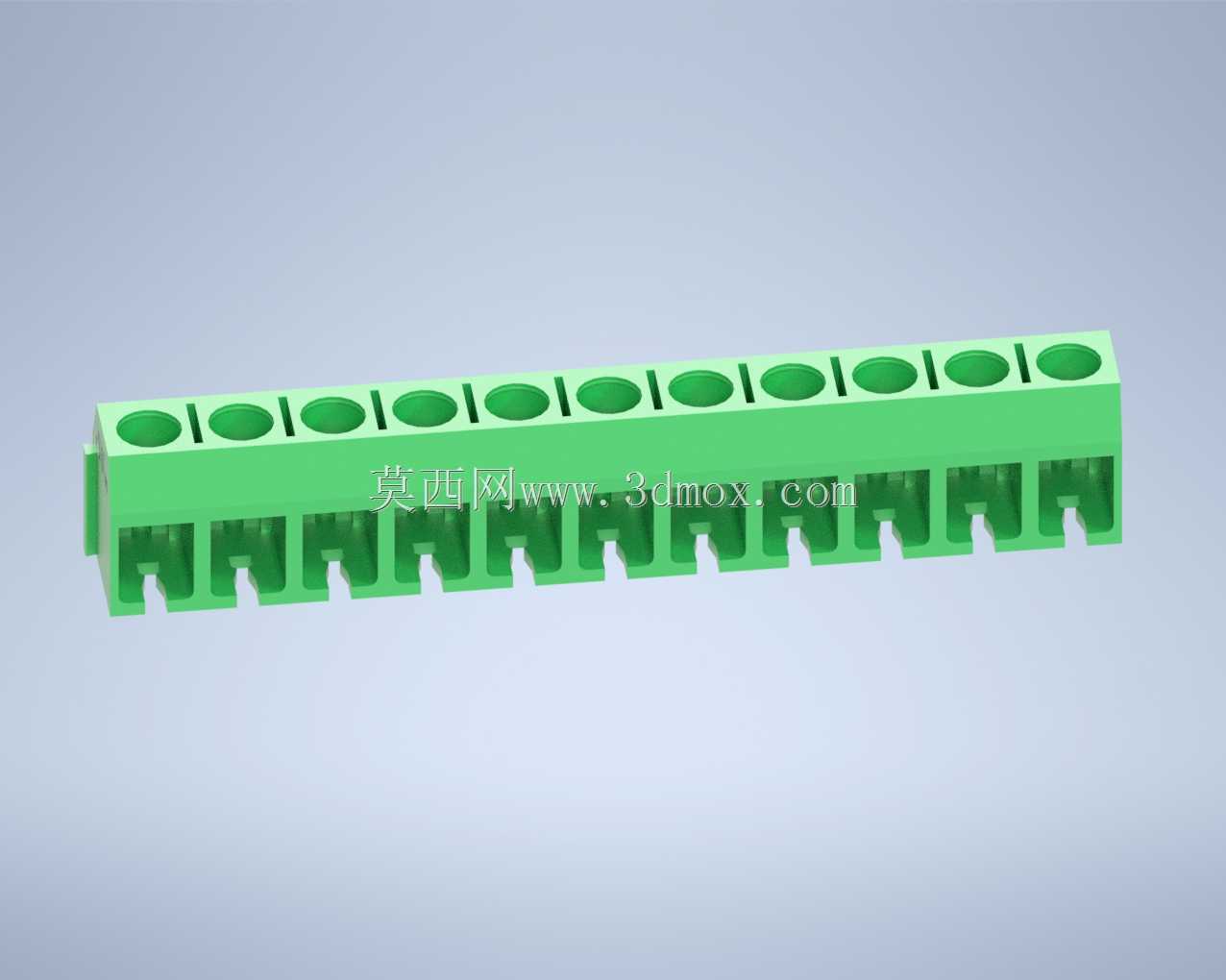

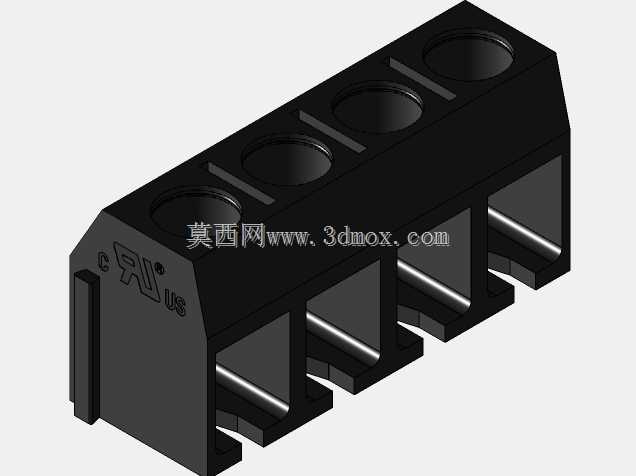

　　从设计思路层面，该端子采用模块化的针位组合逻辑，以2针为基础单元，可根据实际需求扩展到对应针数，同系列不同针数的端子安装孔位、压接结构、外形高度保持统一，设计人员在选型时无需针对不同针数重新调整PCB封装尺寸，大幅降低了电路板设计的重复工作量。端子主体采用阻燃PA66材质作为绝缘基座，耐温等级满足波峰焊工艺要求，焊接过程中不会出现基座变形、熔化的问题，同时阻燃等级达到UL94-V0级别，在回路出现过载发热时不会引燃基座，提升电气系统的安全性能。内部导电件采用镀锡铜材质，兼顾导电性能与抗氧化能力，长期在工业环境下使用不会出现氧化锈蚀导致接触电阻升高的问题，螺钉采用镀锌钢材，表面做钝化处理，多次拧动不会出现滑牙、锈蚀的情况。

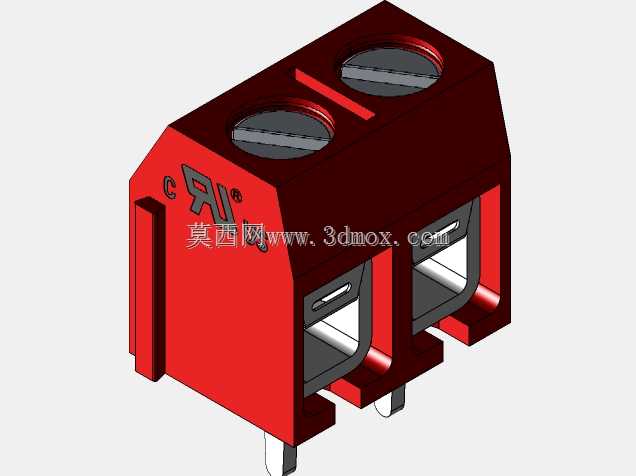

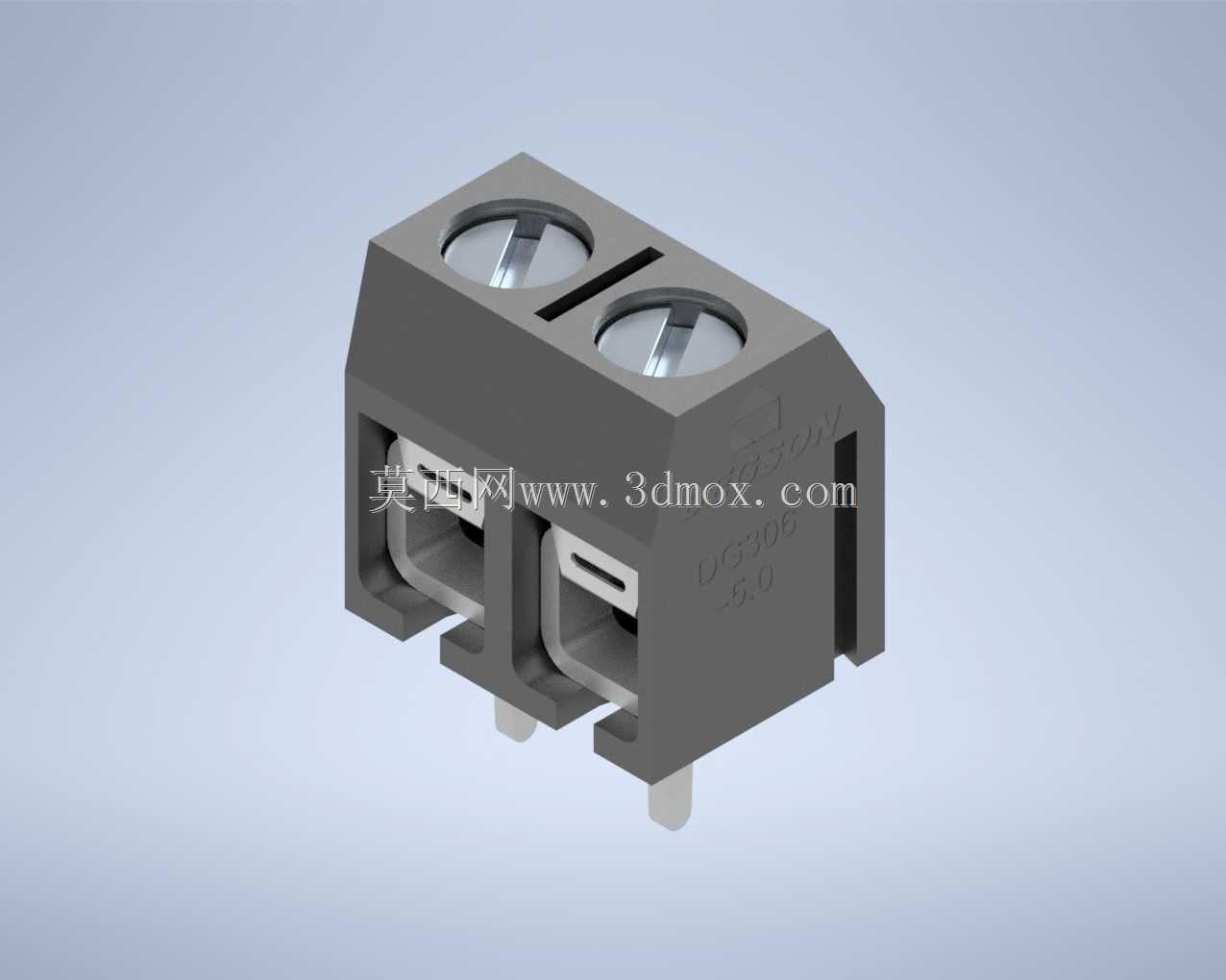

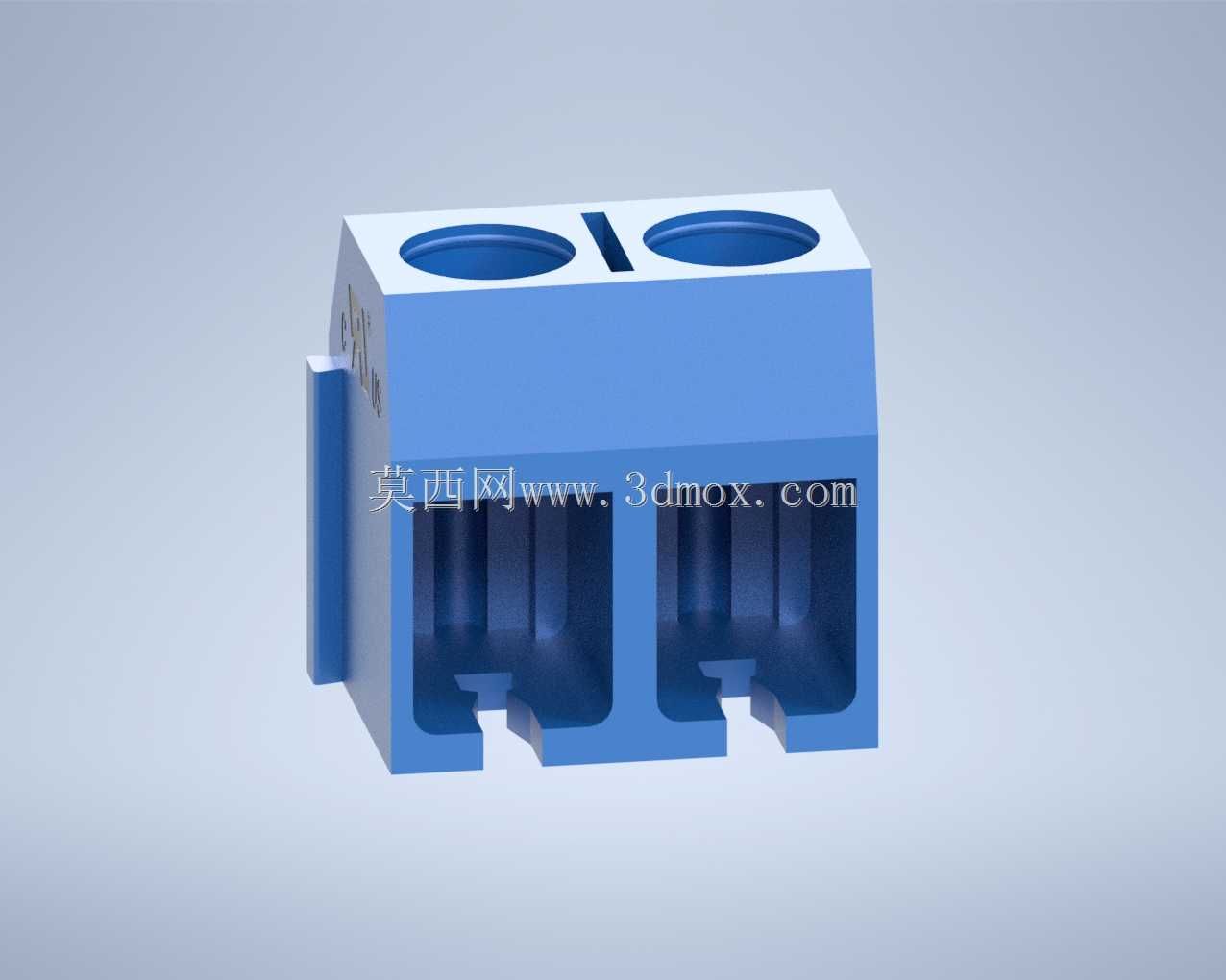

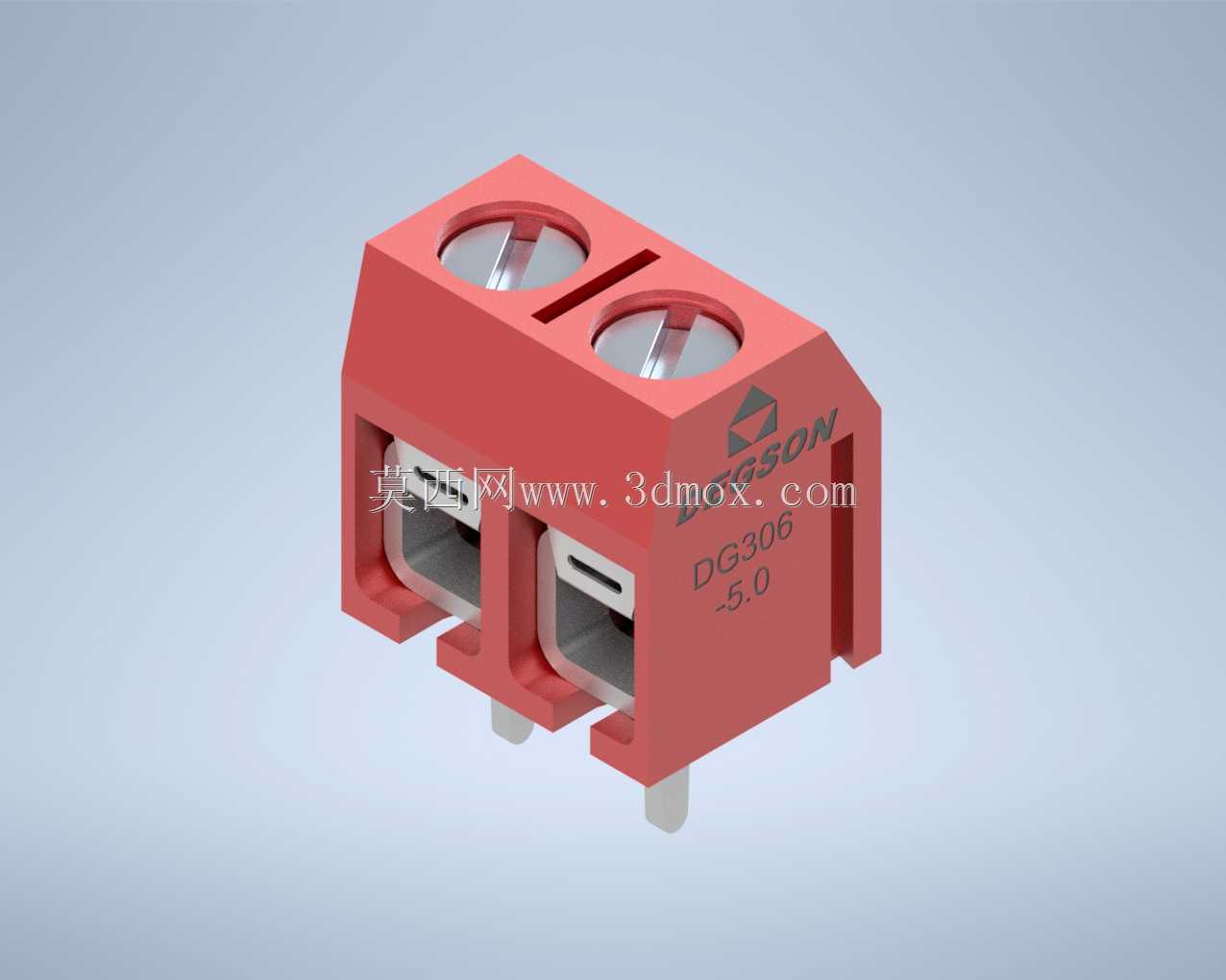

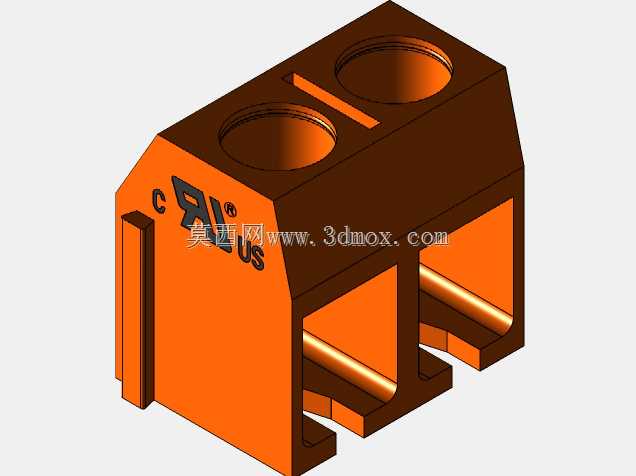

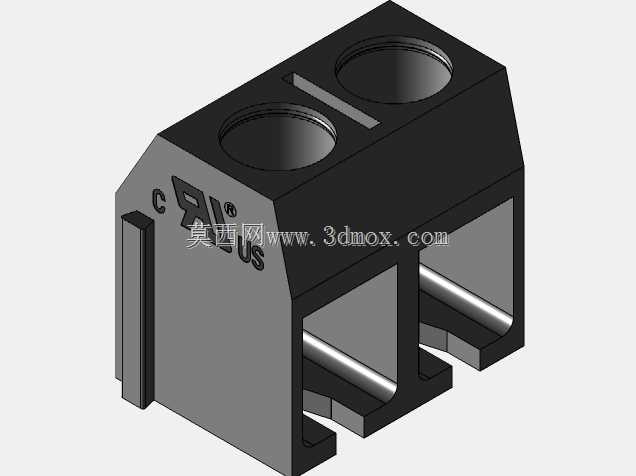

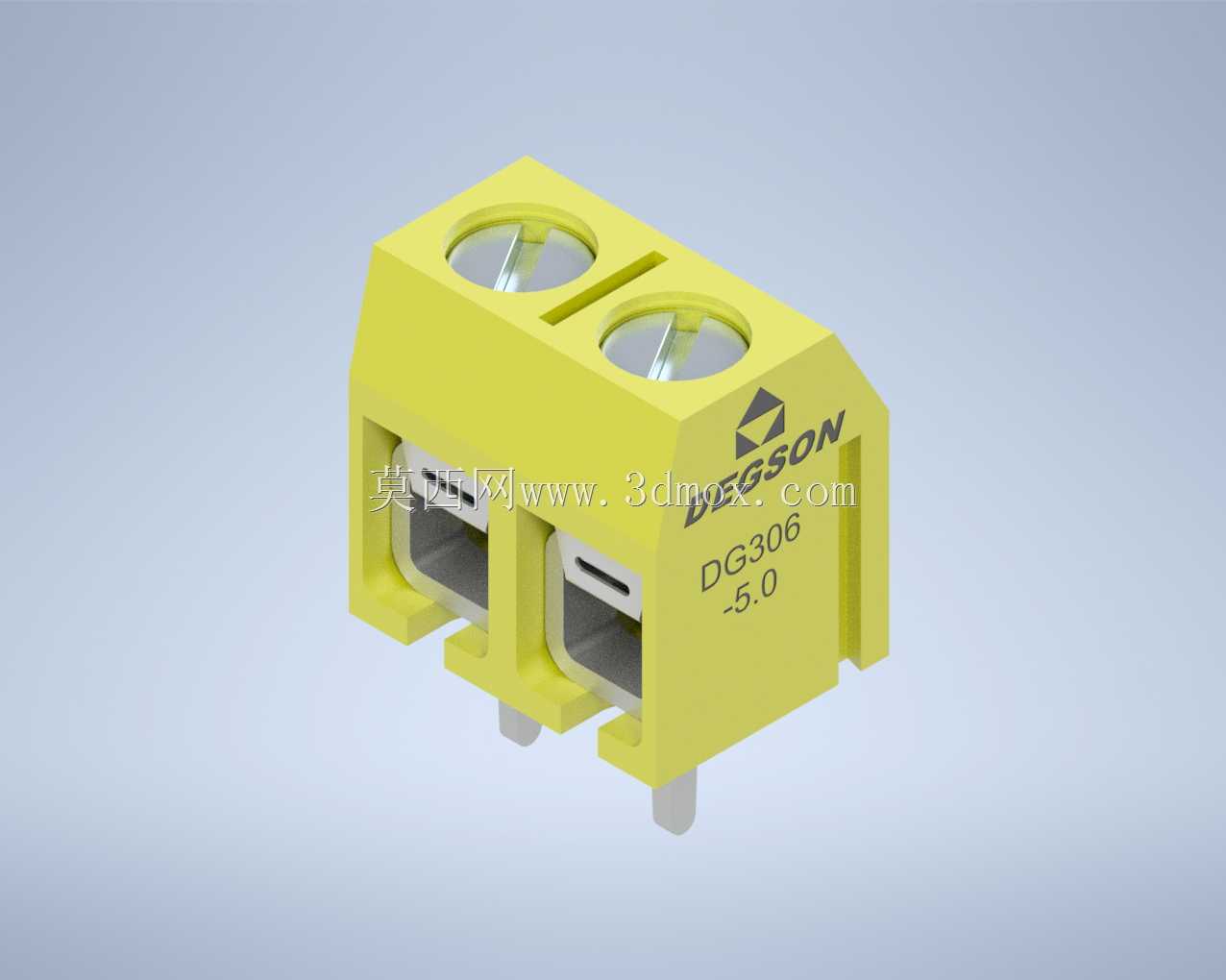

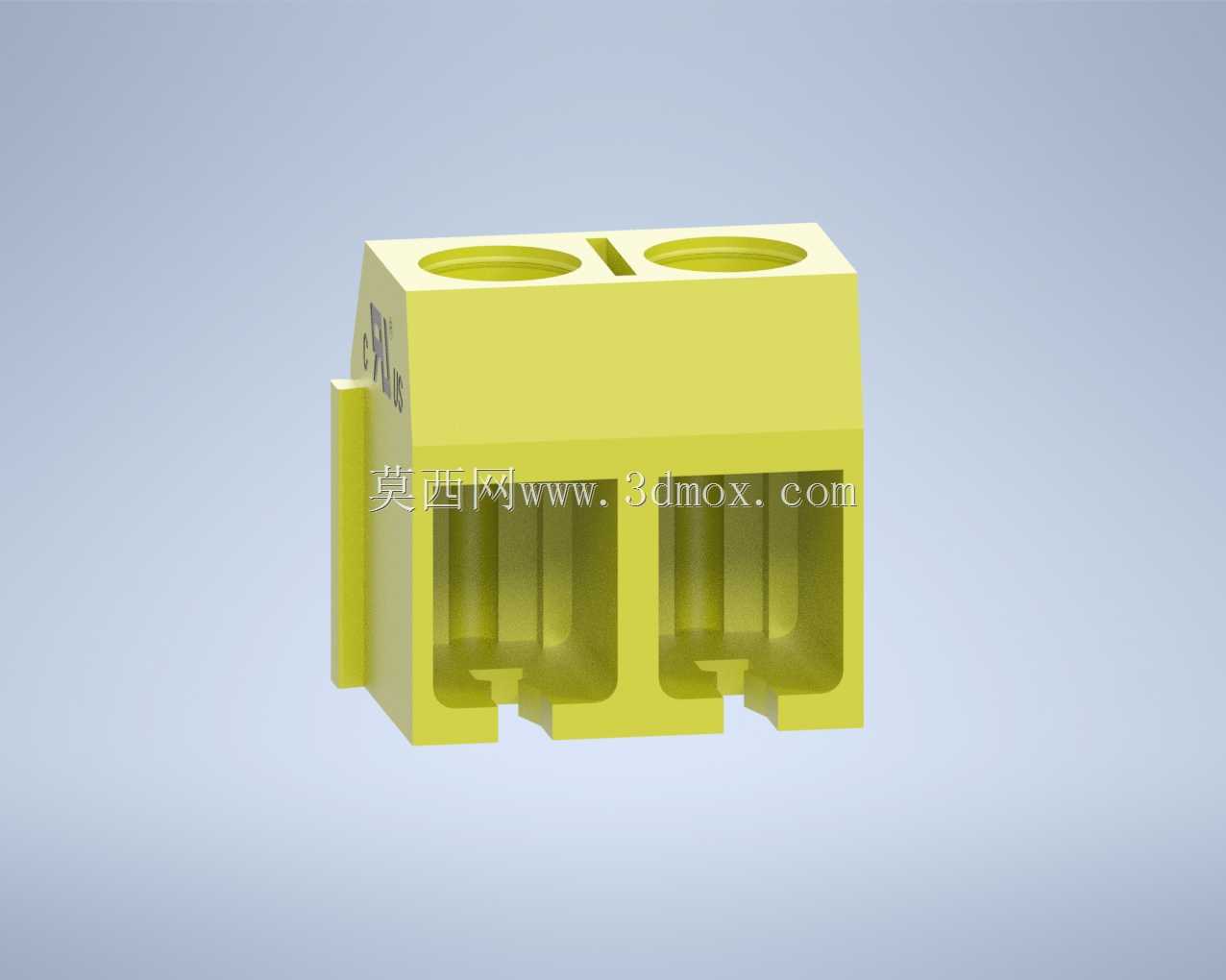

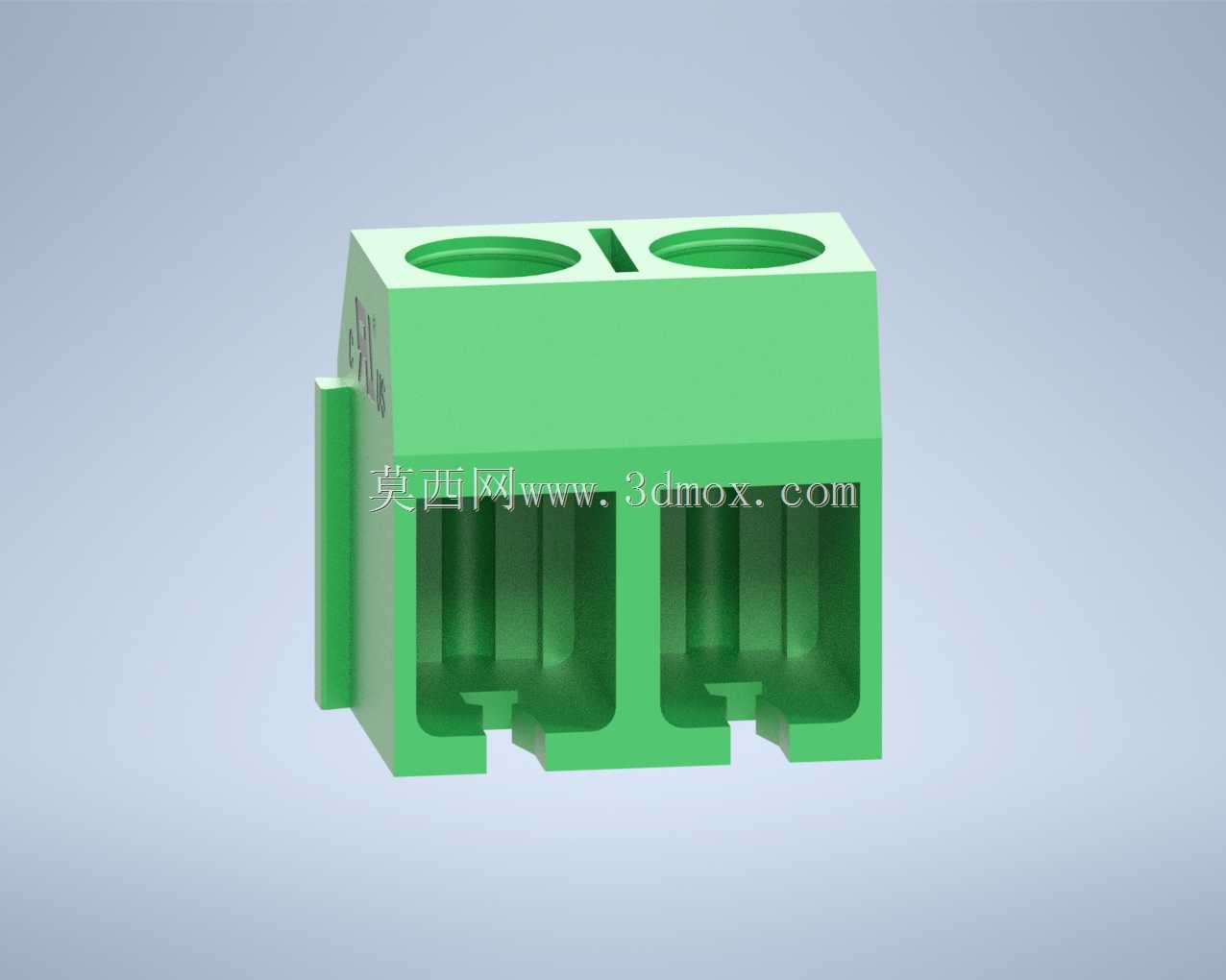

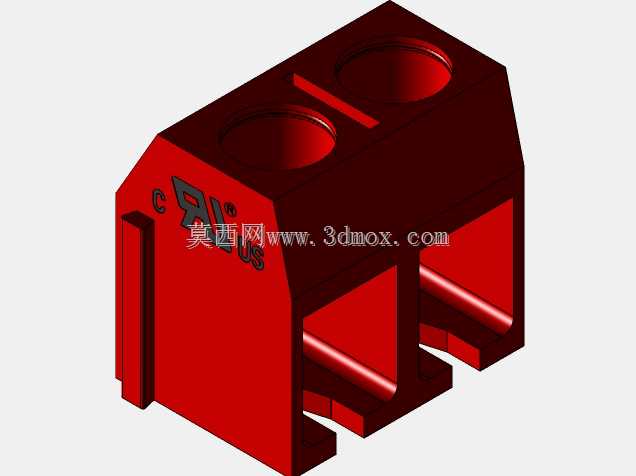

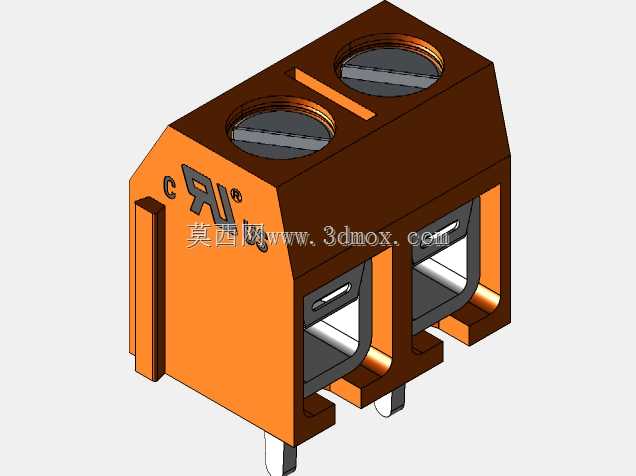

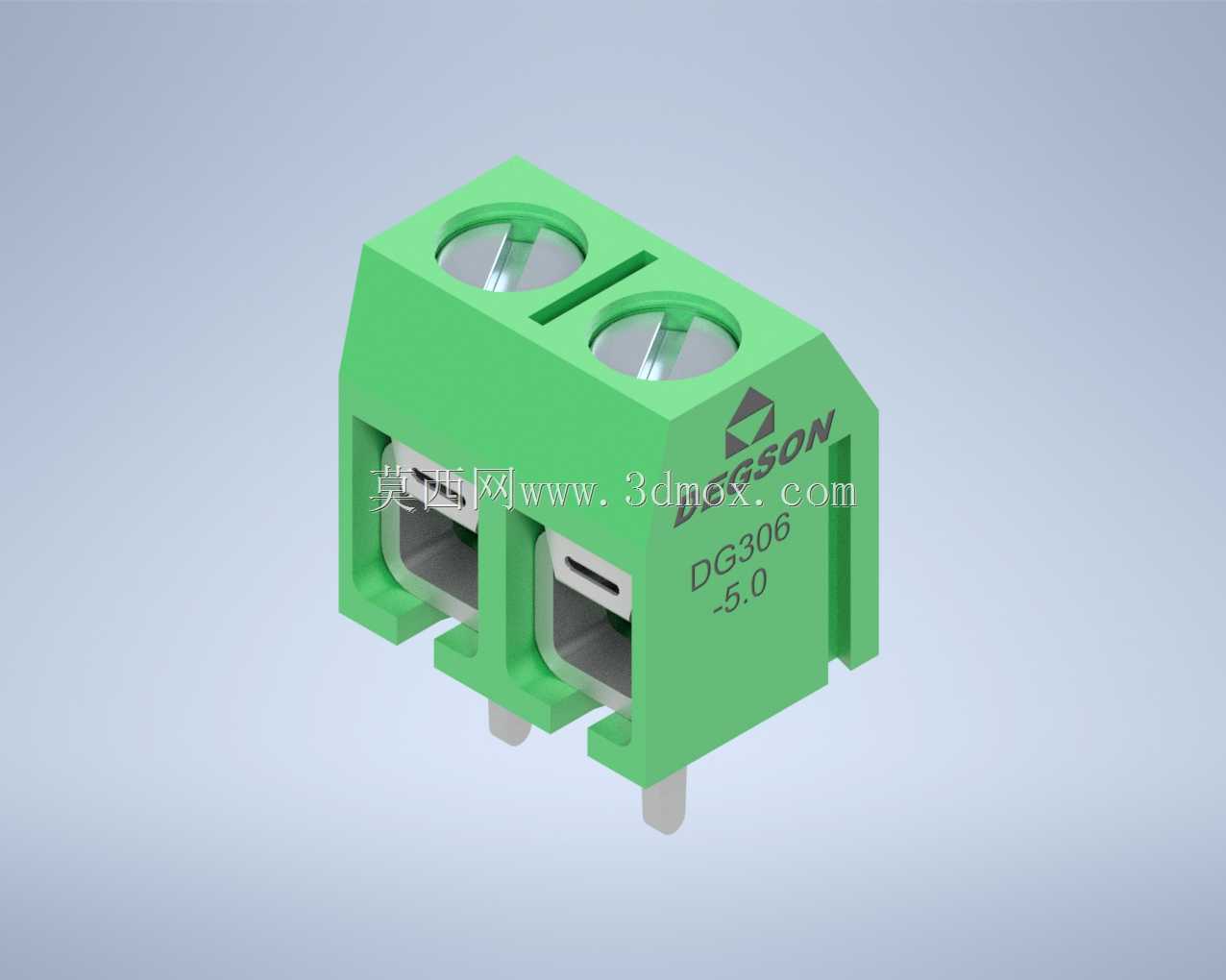

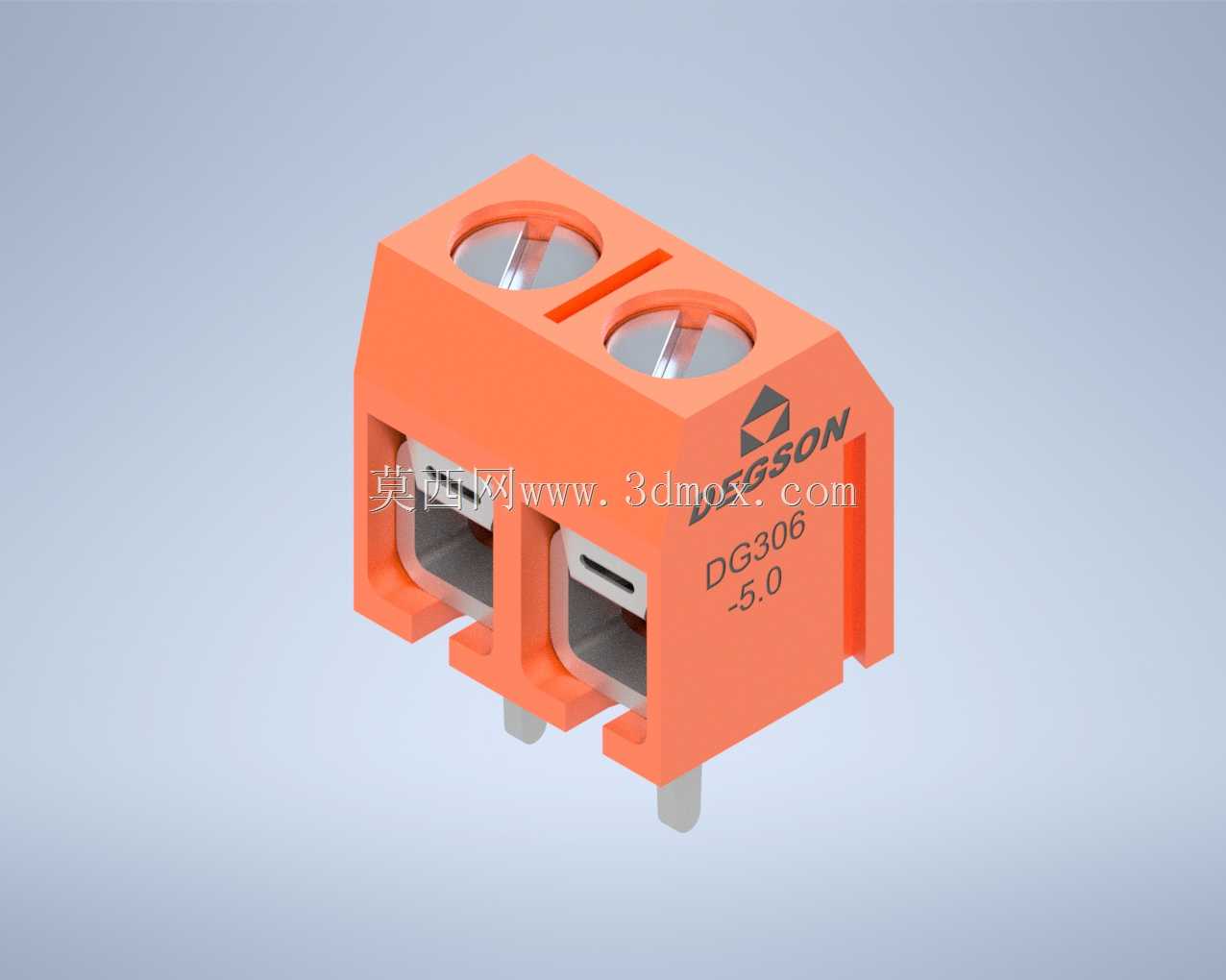

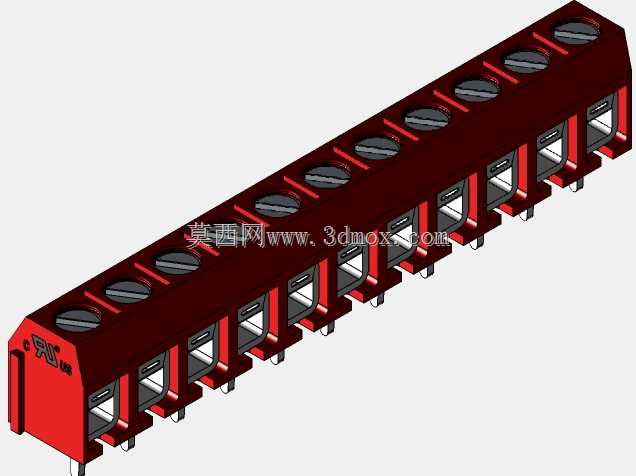

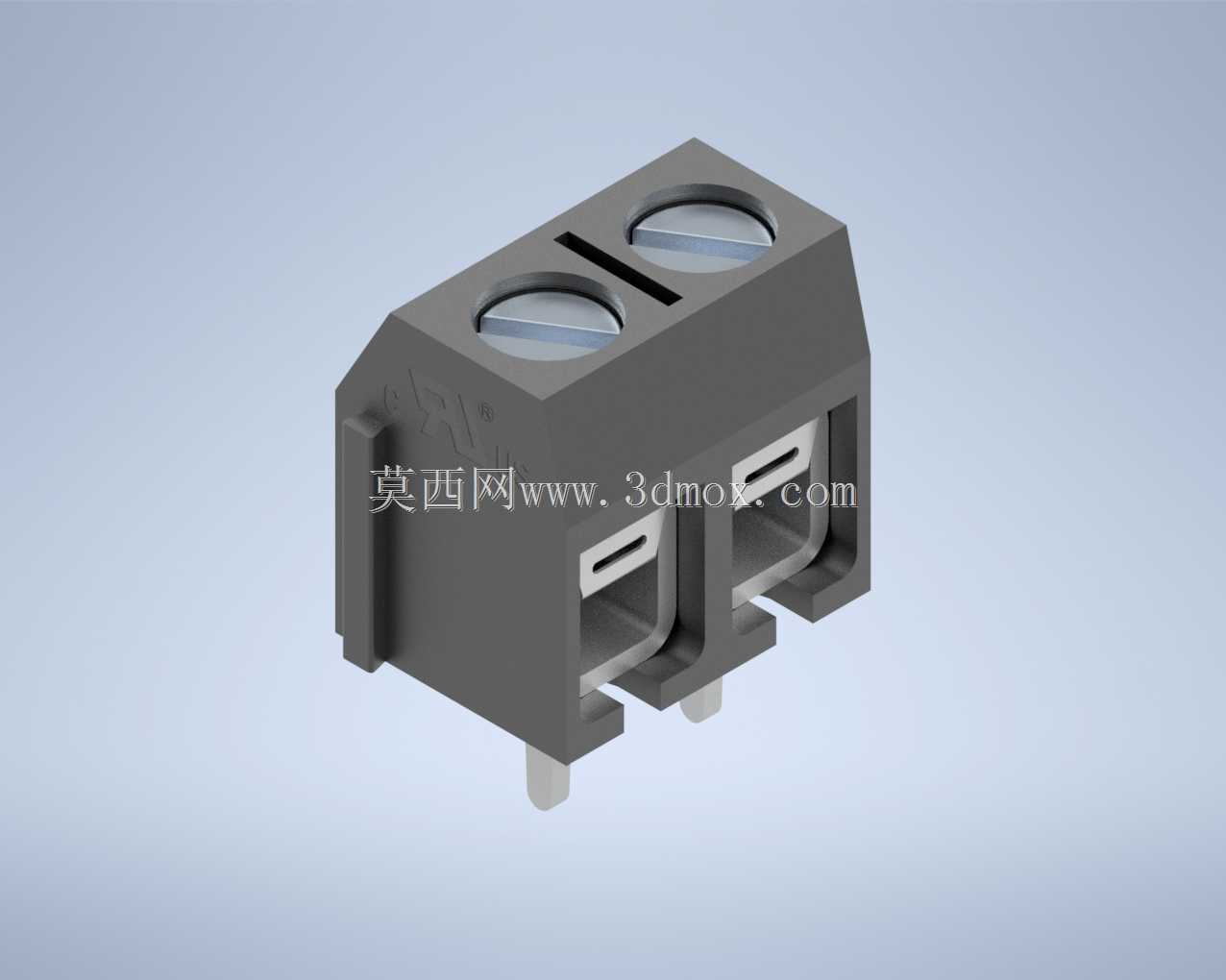

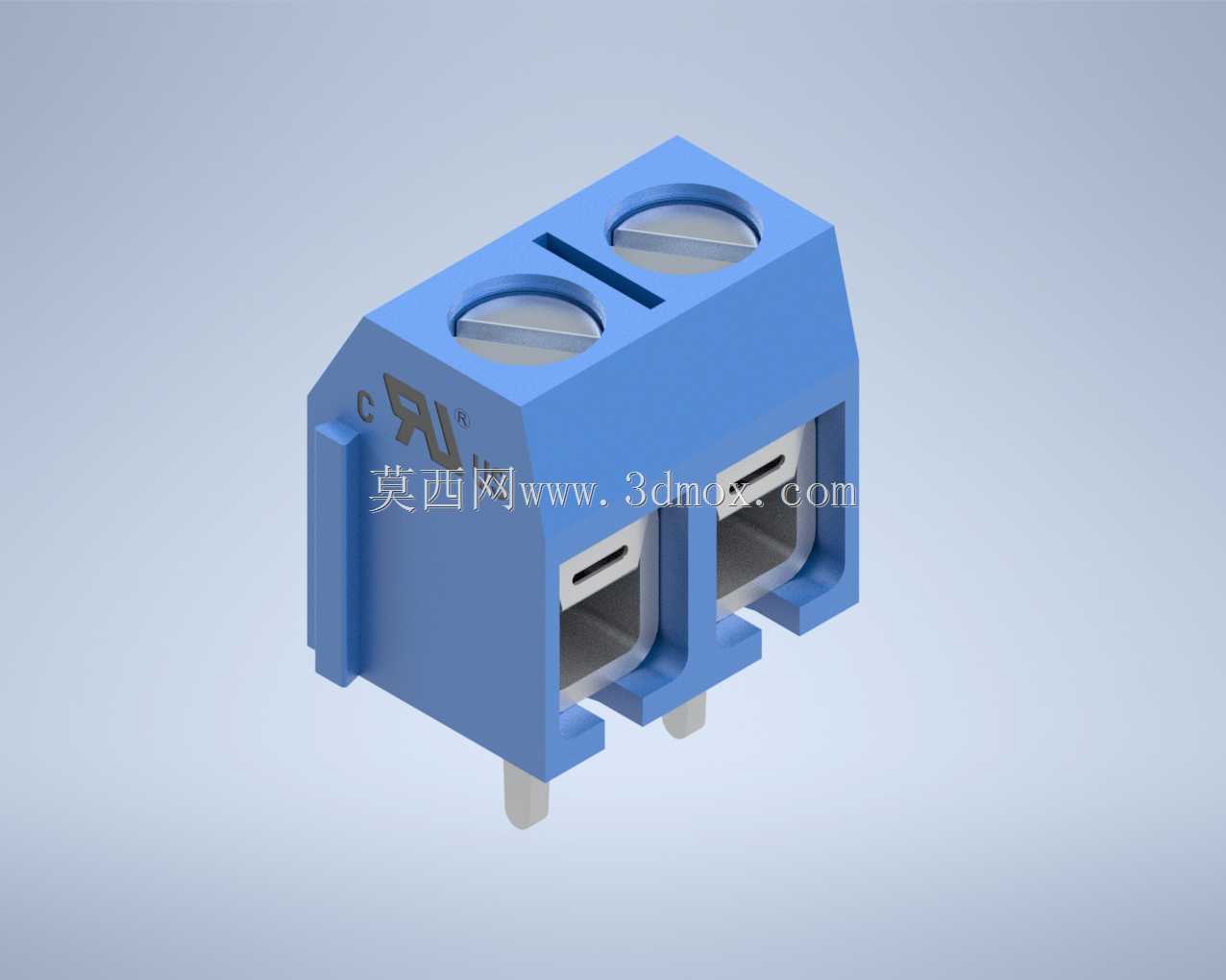

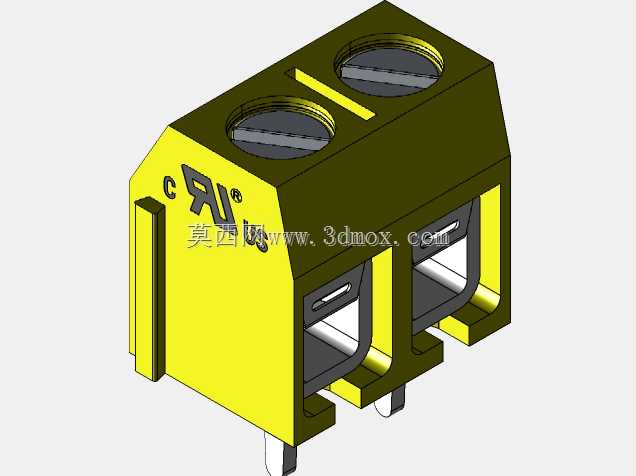

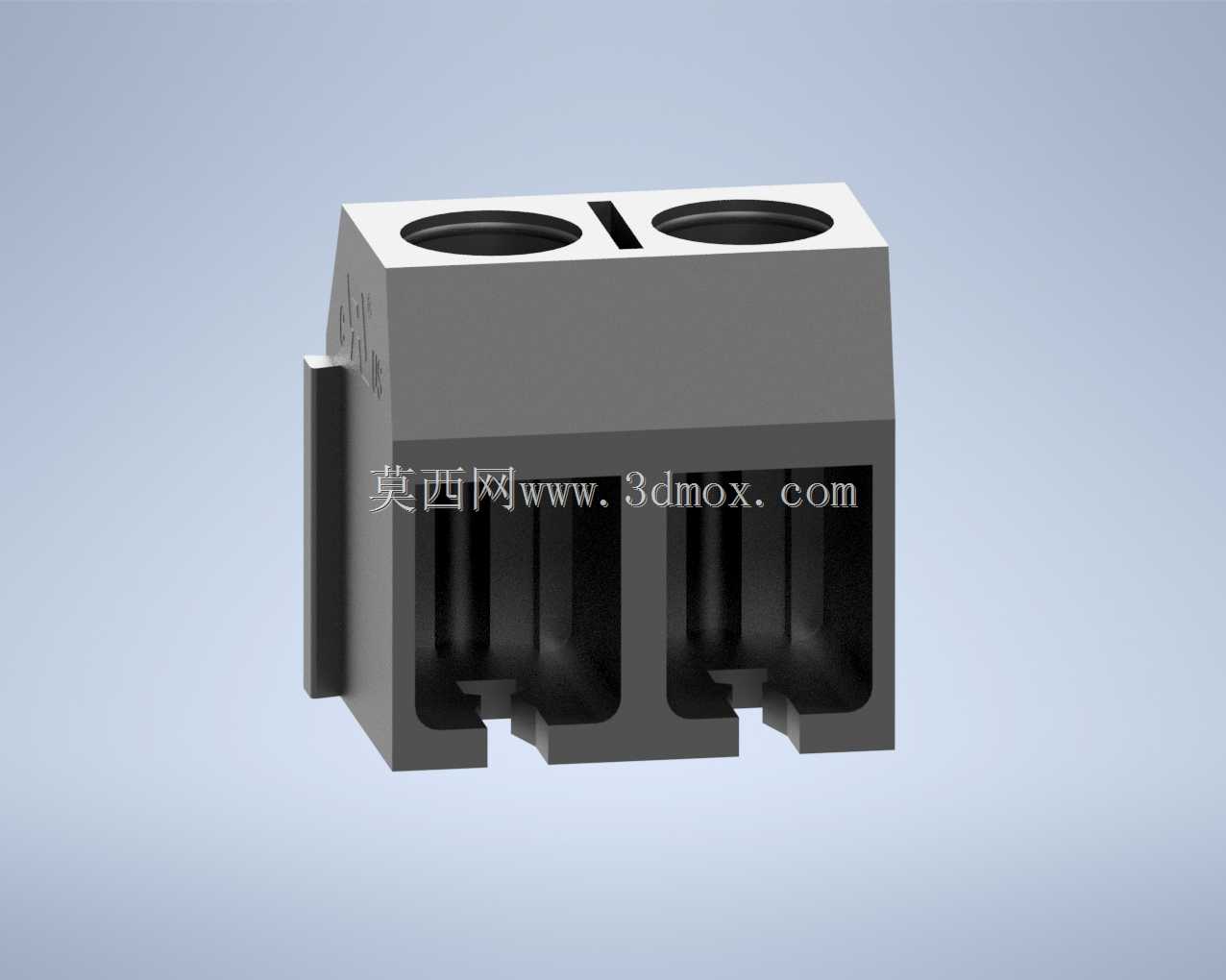

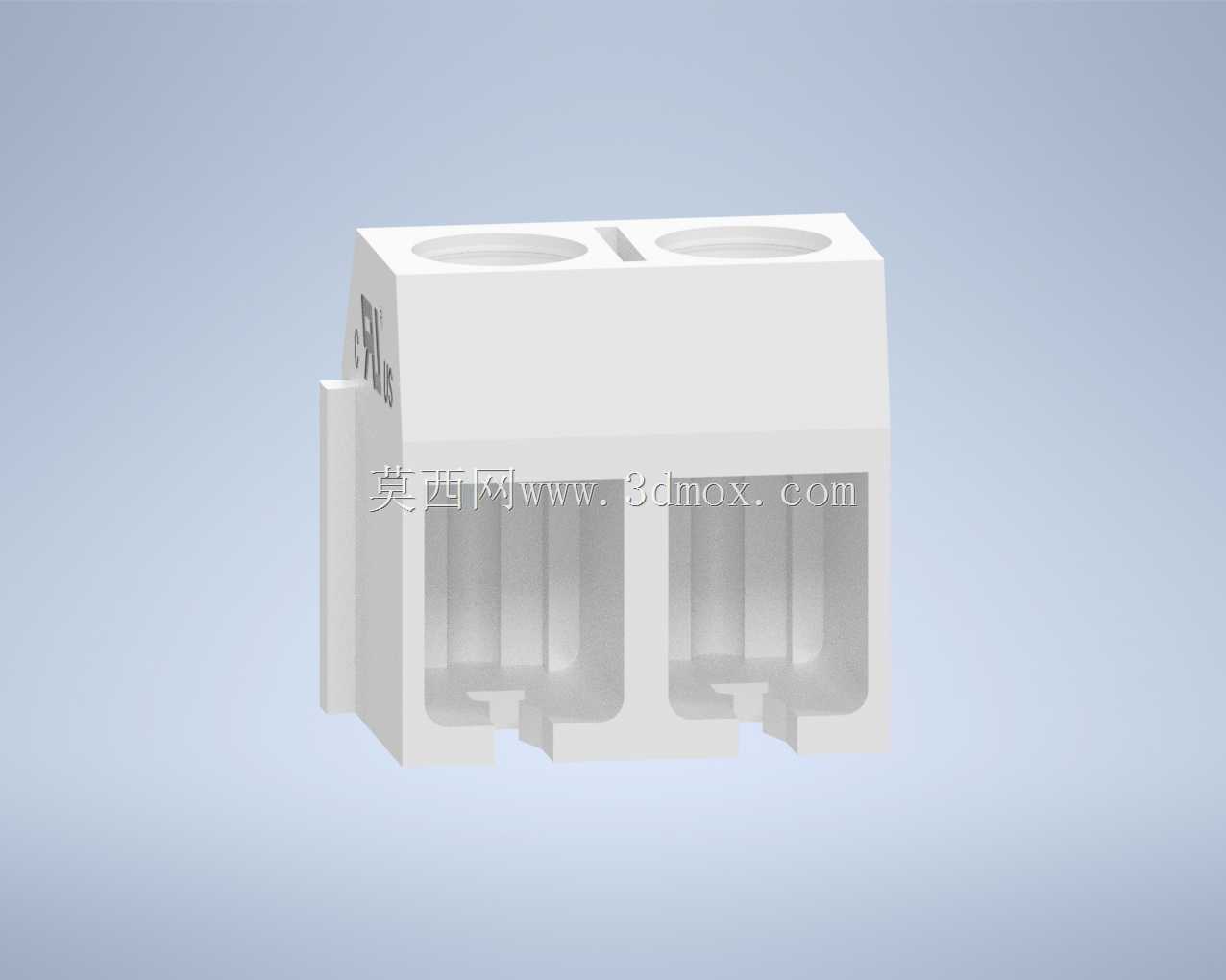

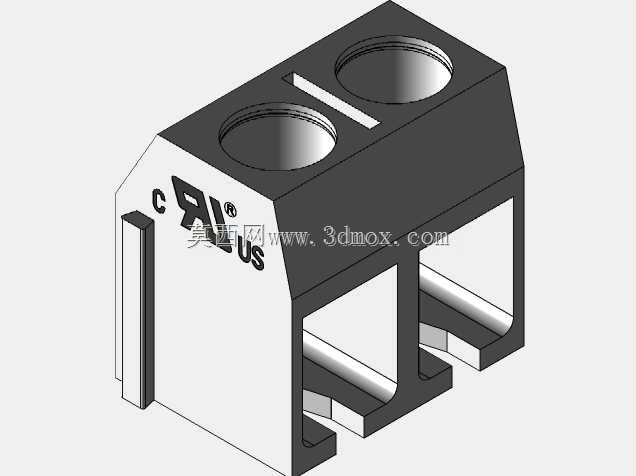

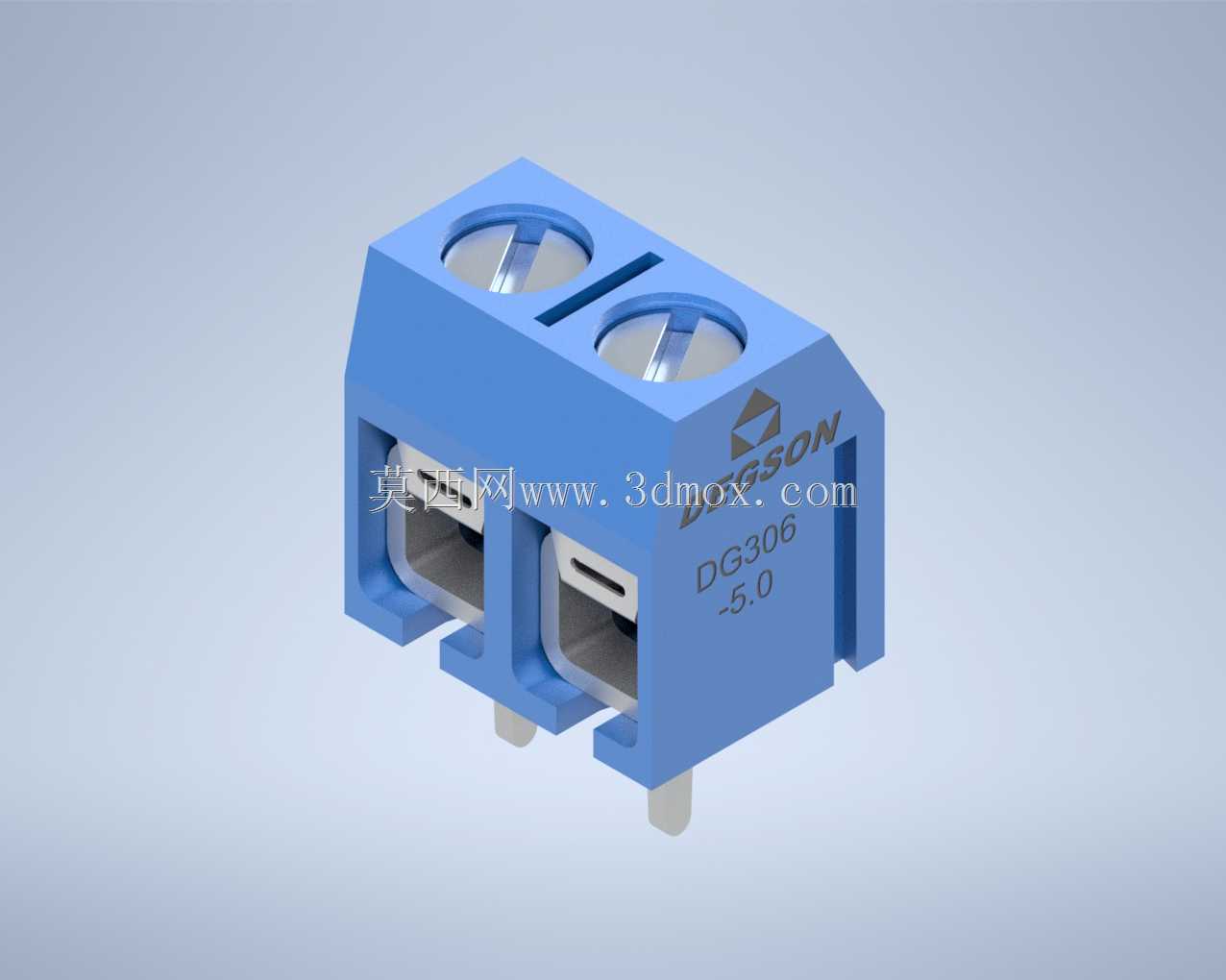

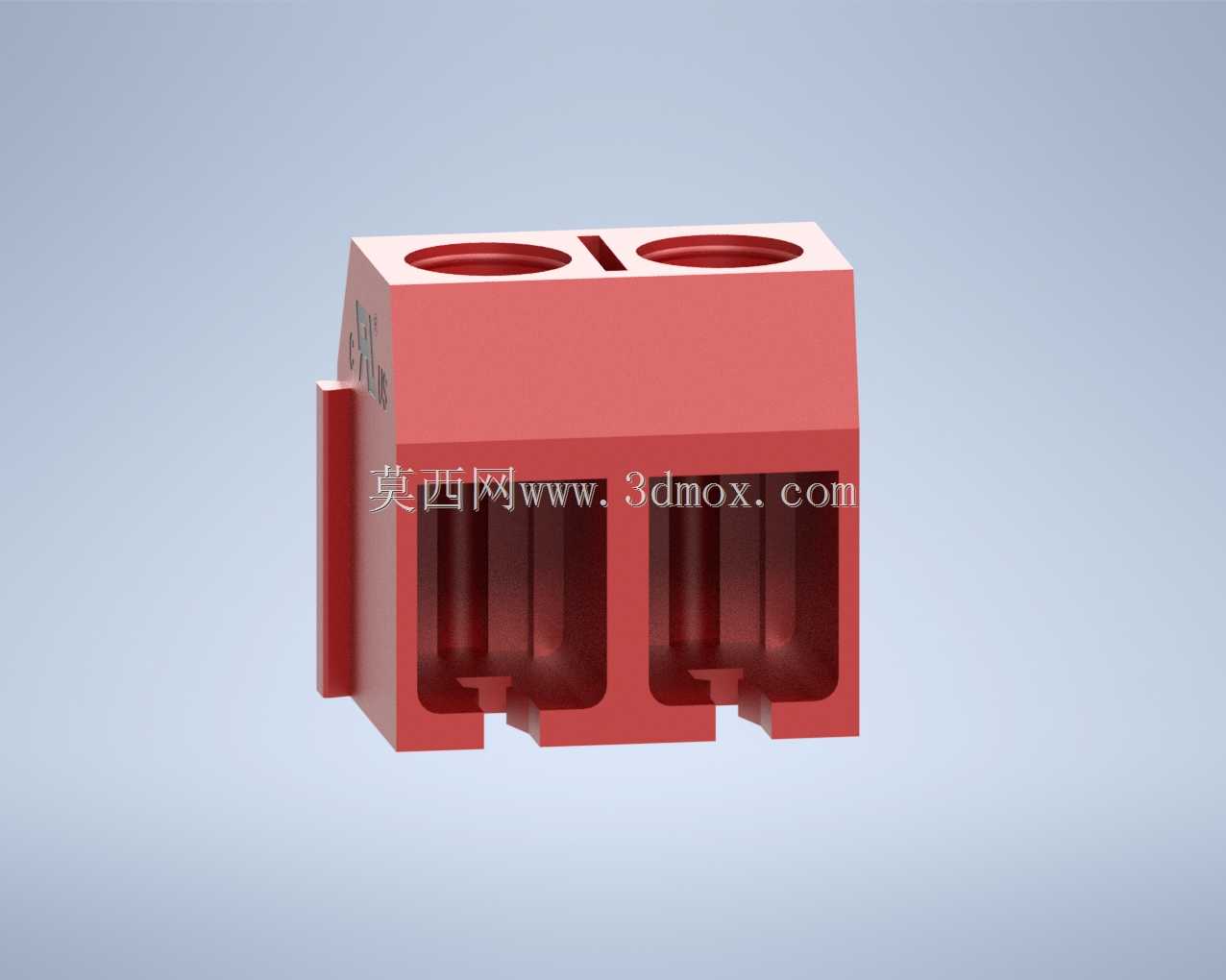

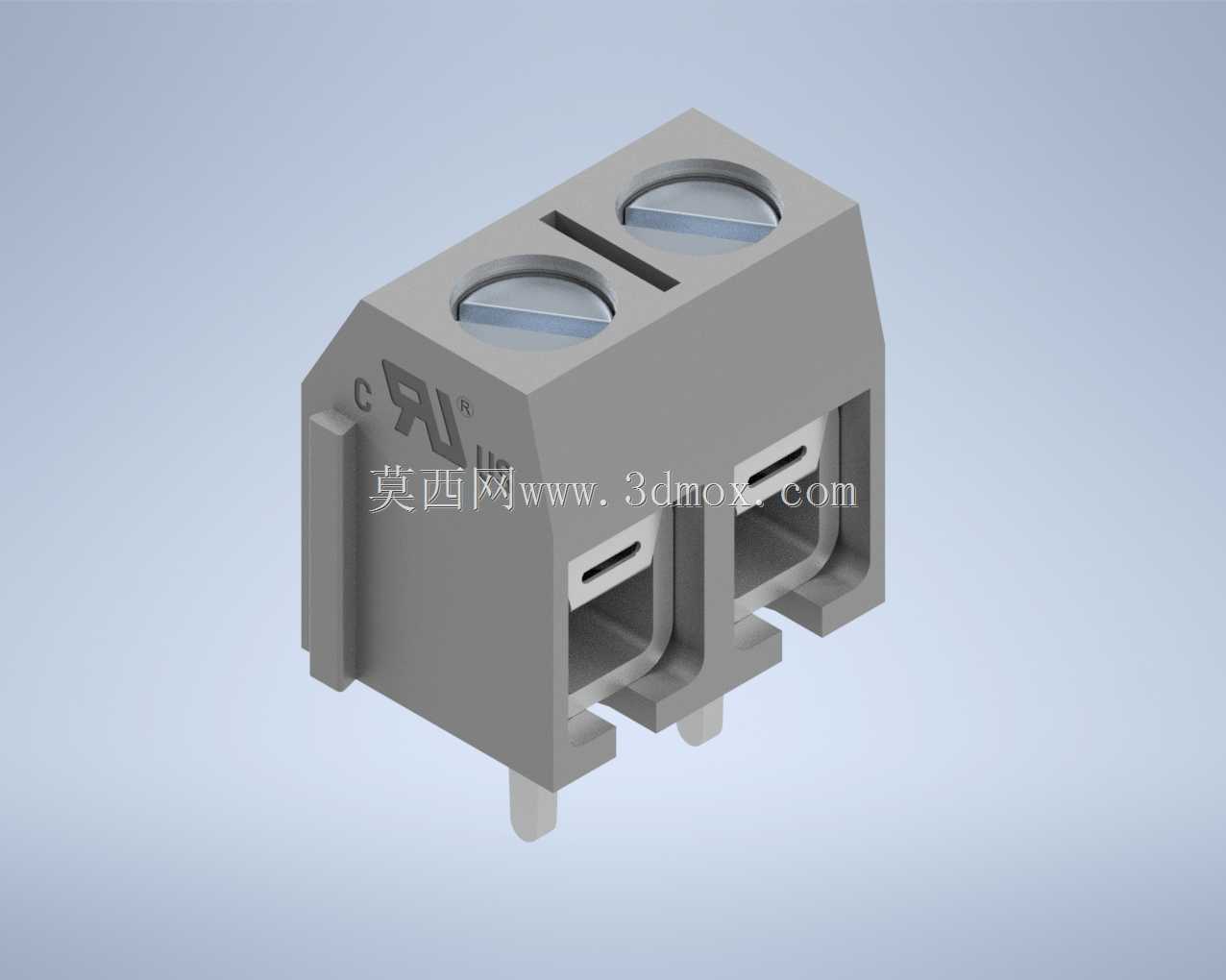

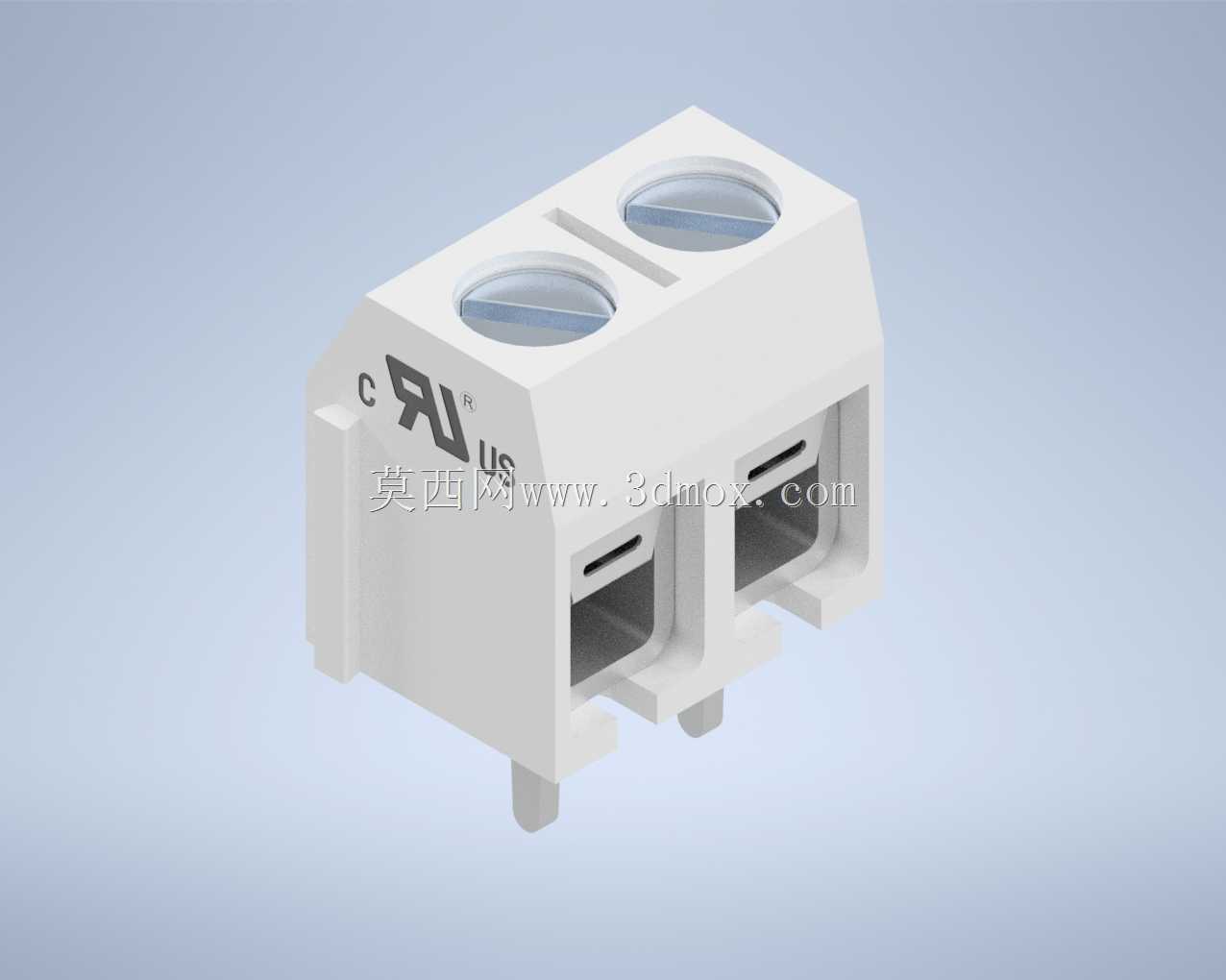

　　从外形尺寸与安装边界来看，该款2针规格的端子整体宽度为10mm，基座高度从PCB板面算起为10.2mm，顶部螺钉拧紧后最高处距离板面12.5mm，设计PCB布局时需要在端子上方预留至少15mm的操作空间，保证螺丝刀可以垂直伸入完成接线操作。端子焊接引脚中心距离PCB板边缘的最小安全距离为3mm，避免焊接时焊锡溢出到板边造成短路，相邻端子并排安装时，侧面的防呆凸台会自动对齐两个端子的位置，保证针位间距一致，不会出现错位导致接线干涉的问题。端子底部设置有两个定位柱，对应PCB板上直径1.2mm的定位孔，定位柱中心间距为7.5mm，焊接引脚宽度为1.5mm，对应PCB焊盘宽度为1.8mm、长度为3mm，焊盘之间的阻焊桥宽度不小于0.8mm，避免焊接时出现连锡问题。在实际设备装配过程中，该端子的接线方向为垂直于PCB板面正面，导线从端子顶部插入压接腔，拧紧螺钉即可完成固定，接线完成后导线出线方向垂直向上，可根据走线需求弯折导线，不会与相邻元器件产生干涉。针对多针数的长规格版本，端子基座上设置有加强筋结构，避免长基座在过焊接高温后出现翘曲变形，保证所有焊脚都能与PCB焊盘可靠接触。
