直插式5mm透明发光二极管结构建模

　　直插式5mm透明发光二极管是电子电路设计、设备状态指示场景中应用最广泛的基础光电器件，从工业控制柜的面板状态提示、消费电子的电源指示，到教学实验电路的信号反馈、小型照明模组的光源单元，几乎所有涉及低压电路状态可视化的场景都能见到这类元件的身影。这类元件的核心作用是通过低电流驱动实现可见光输出，相比传统微型指示灯泡，它具备功耗低、寿命长、响应速度快、抗机械冲击能力强的优势，不需要复杂的驱动电路，仅需串联合适阻值的限流电阻即可直接接入低压直流回路工作。

　　建模过程中首先要明确元件的实际安装边界，5mm规格的核心尺寸基准是封装头部的圆柱直径，也就是环氧封装段的最大外径严格控制在5mm，头部的半球形透镜部分曲率与圆柱段同轴，透镜的作用是调整内部芯片的出光角度，透明封装的款式出光角度通常在20°到30°之间，适合做远距离指示或者聚光型的小光源。环氧封装的总高度从引脚根部的法兰台阶到半球顶端的尺寸需要符合行业通用规范，法兰台阶是元件插装时的定位基准，插装到PCB板时，法兰底面与PCB板面贴合，就能保证元件的安装高度一致，避免波峰焊过程中出现元件歪斜、浮高的问题。

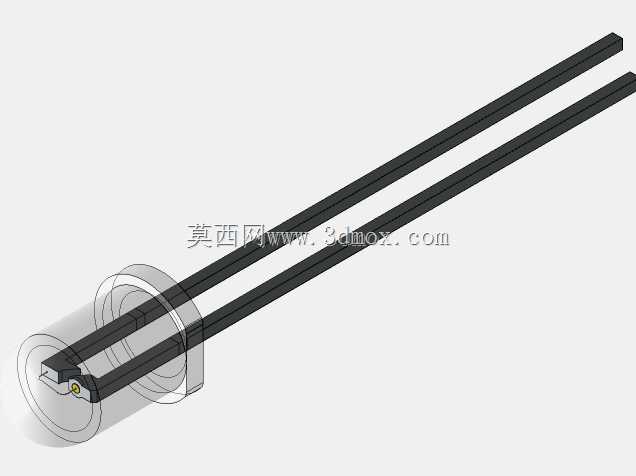

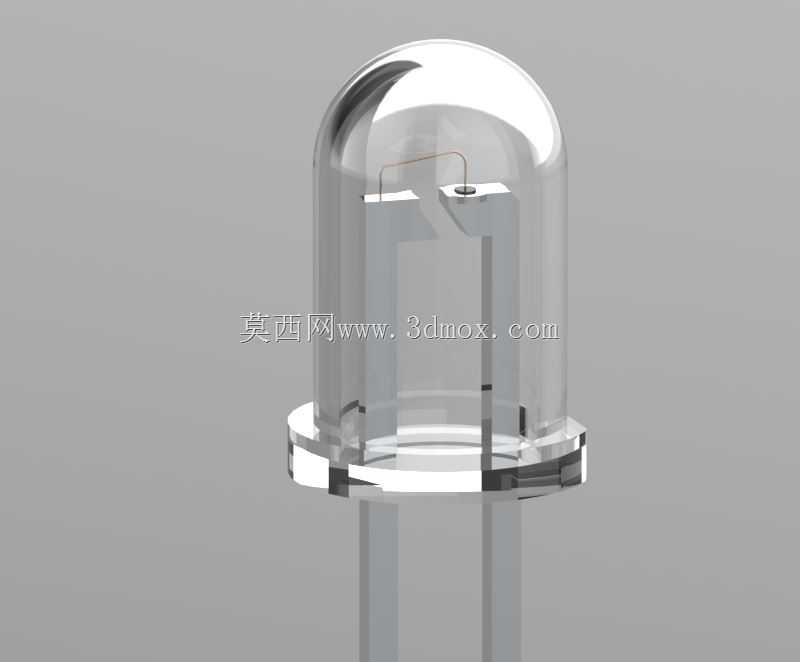

　　引脚部分的设计需要匹配标准2.54mm间距的PCB焊盘，两根引脚的中心距严格控制在2.54mm，引脚直径采用通用的0.5mm线径，长度预留足够的剪脚余量，同时要区分正负极的引脚长度差异——行业通用规范是正极引脚长于负极引脚，建模时还原这个细节，能让模型在PCB装配仿真、结构干涉检查时更贴近实际生产情况。内部的结构还原也不能忽略，环氧封装内部的支架、反光杯、绑定芯片的位置要和实际元件一致，反光杯的角度决定了光线的汇聚效果，虽然做结构装配时不需要模拟光学效果，但准确还原内部结构的占位，能避免在做透明外壳的设备建模时，出现内部结构穿模、位置错位的问题。

　　从设计思路上来说，这类标准电子元件的建模不需要做参数化的冗余设计，重点是保证安装接口的尺寸精度，因为在做整机结构设计时，这类元件属于外购标准件，工程师只需要确认它的安装空间、插装后的高度是否和周边结构件存在干涉，比如面板开孔的直径要略大于5mm，通常开5.1mm到5.2mm的安装孔，元件头部伸出面板的高度要符合操作视角的可视要求，不能被面板上的按键、标牌遮挡。如果是用在密闭的设备外壳内部，还要考虑元件工作时的微小发热，虽然单颗5mm LED的工作电流通常在5mA到20mA之间，发热量极低，但密集排布时还是要预留足够的散热空间，建模时准确还原元件的实际外形，就能在装配阶段提前核对排布间距，避免后期打样时出现元件挤碰、安装不到位的问题。

　　实际选型应用中，透明封装的5mm LED和雾状封装的产品有明确的使用场景区别，透明款的聚光性好，光线指向性强，适合做远距离的状态指示，比如设备安装在较高位置时，操作人员在地面就能清晰看到指示灯的状态；雾状款的光线更柔和，出光角度大，适合近距离的面板指示，不会产生刺眼的光斑。建模时还原透明环氧的材质特性，能在渲染效果图时直观区分不同封装的视觉效果，方便做产品的外观方案评审。另外要注意的是，这类直插元件的引脚是可弯折的，但在结构设计时不建议过度弯折引脚，尤其是靠近法兰根部的位置，反复弯折容易导致引脚断裂，建模时如果需要模拟弯折安装的状态，要保证弯折位置距离法兰根部至少2mm以上，符合实际生产中的加工规范，避免给后续的PCB装配工艺带来不必要的麻烦。

　　在做教学类的电路模型、实训设备的结构建模时，准确的5mm LED模型能帮助学员快速识别元件的外形特征、正负极标识位置，理解元件插装时的方向要求，减少实际焊接训练时的元件损坏率。而在做工业设备的面板建模时，统一使用符合尺寸规范的LED模型，能保证面板开孔的位置、尺寸完全匹配实际采购的元件，避免出现开孔过大导致元件松动、开孔过小无法插装的问题。很多新手工程师在建模时容易忽略法兰台阶的厚度，导致插装深度计算错误，要么元件头部伸出面板过长影响美观，要么伸出过短导致可视角度不足，这些细节都需要在建模时严格按照实际元件的尺寸参数还原，保证模型的工程实用性，而不是仅仅做一个外观相似的示意模型。
