立式螺旋给料FFS灌装包装设备结构

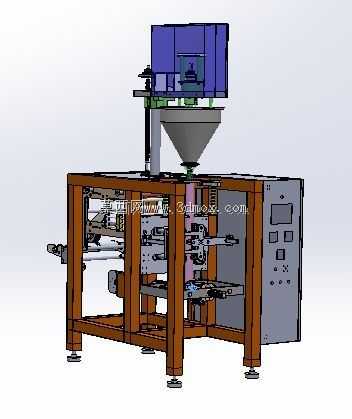

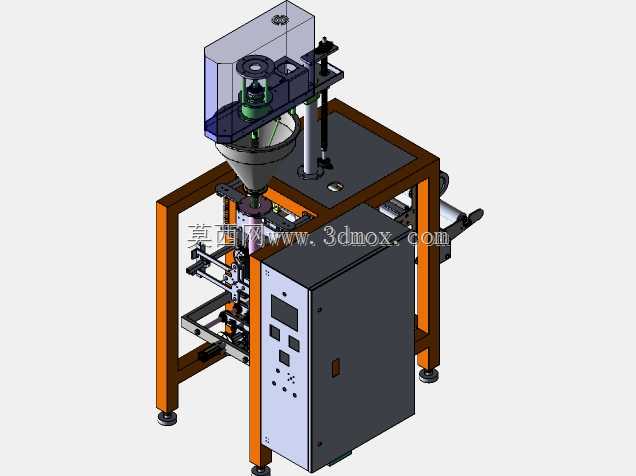

　　这套设备主要面向细粉状、小颗粒状物料的全自动制袋-充填-封合包装工序，常见于食品添加剂、医药粉剂、日化粉料、精细化工粉料的中小规格袋装生产场景，可直接对接上游料仓完成连续化包装作业，替代传统人工称重装袋的低效模式，同时避免粉料飞扬带来的车间环境问题与物料损耗。设备整体采用立式框架布局，底部通过可调脚杯支撑在平整车间地面上，安装时需预留前部电控柜检修空间、后部包装膜卷上料空间以及上部料仓的补料对接空间，框架主体采用标准工业铝型材与碳钢方管组合搭建，兼顾结构刚性与组装调试的便捷性，外围护板采用薄钢板折弯成型，既可以隔绝内部传动部件的安全风险，也能减少粉料散逸到设备外部。上部的螺旋输送给料单元是整套设备的核心计量部件，

　　设计时采用垂直变螺距螺旋结构，进料段螺距较大保证物料顺畅填充螺旋间隙，出料段螺距逐步缩小实现物料的压实与稳定输送，避免粉料架桥带来的给料精度波动；螺旋料斗侧面加装振动破拱组件，针对流动性较差的超细粉物料，可通过低频振动破坏料斗内的物料拱结构，保证连续供料的稳定性，料斗与螺旋输送腔的连接采用快拆卡箍结构，方便换产时拆卸清理残留物料，满足多品类物料切换生产的卫生要求。螺旋给料单元下方对应制袋成型器结构，可将平卷的包装薄膜牵引翻折成筒状，配合纵向热封组件完成袋筒的侧边封合，横向热封与切断组件布置在成型器下方，可根据设定的袋长完成包装袋的底边封合、物料充填后的顶边封合以及单袋切断动作，整套封合组件的加热块采用嵌入式温度传感器，

　　可实时监控热封温度，针对不同厚度、不同材质的包装膜调整热封参数，避免出现封边虚焊或者烫穿膜的问题。设备侧部集成独立的电控柜体，柜内分层布置PLC控制模块、伺服驱动模块、低压电器元件与接线端子排，柜体侧面开设散热通风孔并加装防尘滤网，既保证电气元件的散热需求，也避免车间内的粉料进入柜内造成电路故障；操作面板布置在电控柜朝向操作人员的一侧，集成触摸屏与操作按钮，可直接设置包装重量、袋长、生产速度等参数，同时实时显示设备运行状态与故障报警信息。设备的传动系统采用伺服电机搭配同步带传动的结构，分别驱动螺旋给料轴、包装膜牵引辊、热封组件的开合动作，相比传统的凸轮连杆传动结构，伺服驱动的参数调整更灵活，可适配不同规格的包装袋生产需求，

　　传动部位全部加装透明安全防护罩，既方便日常观察传动部件的运行状态，也能避免操作人员误触运动部件带来的安全隐患。设计过程中针对螺旋给料的精度做了专项优化，通过伺服电机的脉冲计数控制螺旋的旋转圈数，配合末端的防漏料蝶阀结构，在达到设定充填重量时及时关闭出料口，避免螺旋惯性转动带来的物料超差问题，整套设备的计量精度可控制在±1%以内，满足多数粉料包装的精度要求。设备的气路元件全部布置在框架内侧的安装板上，采用快插接头连接气管，方便后期维护更换，气缸动作的速度可通过节流阀独立调整，保证热封压合、切刀动作的平稳性，避免冲击过大带来的设备震动与噪音问题。安装调试时需先调整框架的水平度，保证螺旋输送轴处于垂直状态，避免螺旋叶片与输送腔内壁刮擦，随后依次调整成型器的居中位置、热封块的平行度、牵引辊的压紧力，再通过试运行逐步调整给料速度与膜牵引速度的匹配关系，保证充填过程中物料不会散落到封边位置影响封合质量。针对有防爆要求的生产场景，这套结构也可通过更换防爆伺服电机、防爆电控元件、增加静电导出结构的方式适配，满足易燃易爆粉料的包装生产需求，设备的整体结构紧凑，不需要额外做复杂的地基固定，只需要平整的水泥地面即可安装投产，适合中小规模生产车间的布局规划。
