立式充填密封包装机动力执行机构设计

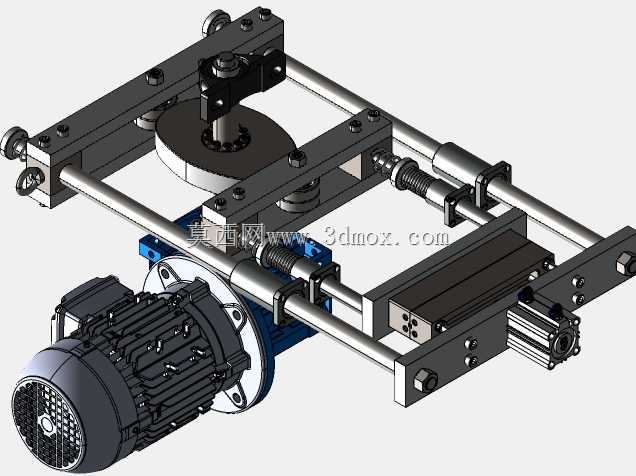

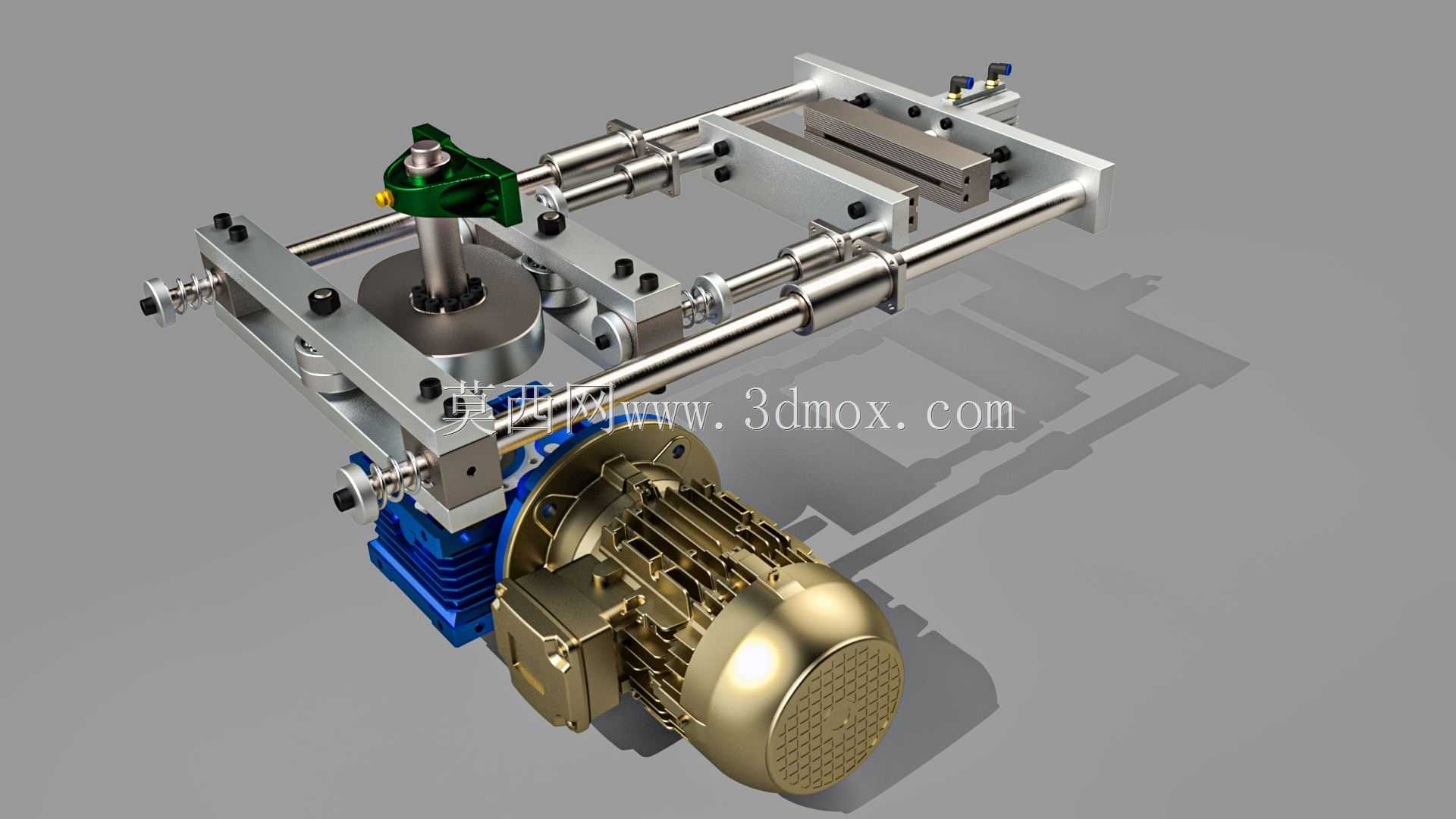

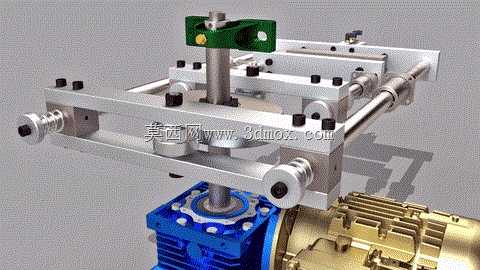

　　这套立式充填密封包装机的核心执行机构，主要面向中小规格袋装物料的连续包装生产场景，常见于食品、日化、小五金配件等行业的袋装产品封装工序，可完成从物料充填到袋口热封的连贯作业动作，适配预制袋或者卷膜成型后的袋体封装需求。从结构布局来看，整套机构采用动力下置的排布方式，将驱动电机与蜗轮减速箱布置在机构最下方，既可以降低整体设备的重心，提升运行稳定性，也能避免上部执行区域的物料碎屑、包装粉尘掉落至动力部件内部，延长传动组件的维护周期。动力传递路径上，电机输出的高转速低扭矩动力经W63B蜗轮箱减速后，转换为低转速高扭矩的旋转动力，驱动上部的凸轮组件做定速回转，凸轮轮廓曲线按照包装工序的动作时序设计，可精准控制从动件的升降行程与停留时间，

　　匹配充填、热封、退袋等不同工位的动作节拍要求。执行端的导向部分采用双光轴搭配滚珠衬套轴承的结构，相比普通滑动导套，滚珠衬套的运行阻力更小，长时间往复运行的磨损量更低，能保证热封气缸的上下动作同轴度，避免热封工位出现压合偏斜、封边不齐的问题。热封组件采用气缸直驱的压合方式，气缸的行程与压力可根据包装材料的厚度、热封温度需求做适配调整，压合面的平行度可通过安装座上的调节螺钉做微调，保证整个封边宽度范围内的压力均匀，减少虚封、过封的不良品率。框架部分采用标准铝型材搭配加工件的组合设计，横向的两根平行光轴作为上部执行组件的安装基准，所有安装孔位均按照同轴度要求做精加工处理，装配时可通过调整螺栓微调各组件的相对位置，

　　适配不同宽度规格的袋型生产需求。安装边界方面，整套机构的底部安装孔位按照通用包装机的机架安装尺寸设计，可直接固定在常规立式包装机的机架台面之上，不需要额外做转接板加工；横向宽度方向的尺寸预留了足够的操作空间，侧面的气动元件、传感器接线可沿着型材槽内布线，避免走线外露干扰运动部件运行。从设计逻辑上，这套结构优先考虑了包装现场的维护便捷性，易损件如热封条、衬套轴承、密封件均采用行业通用标准件，不需要定制特殊配件，现场运维人员可快速完成更换；凸轮与从动件的接触位置预留了润滑脂加注空间，日常保养时不需要拆解大量部件即可完成润滑作业。在动作时序匹配上，凸轮的升程段对应热封组件的下行压合行程，远休止段对应热封保压时间，

　　回程段对应热封组件抬起的退料行程，整个动作周期与上方的充填工位、下方的送袋工位做时序联锁，不会出现动作干涉。导向轴的两端采用带座轴承固定，安装时可通过两端轴承座的调节螺钉调整轴的平行度，避免运行过程中出现卡滞、爬行的问题，保证高速运行下的动作平稳性。电机与蜗轮箱的连接采用法兰直装的方式，减少了中间联轴器的传动间隙，提升了动力传递的精度，也缩小了整套机构的纵向安装尺寸，让设备整体结构更紧凑。
