48U标准立式金属板电气机柜结构设计

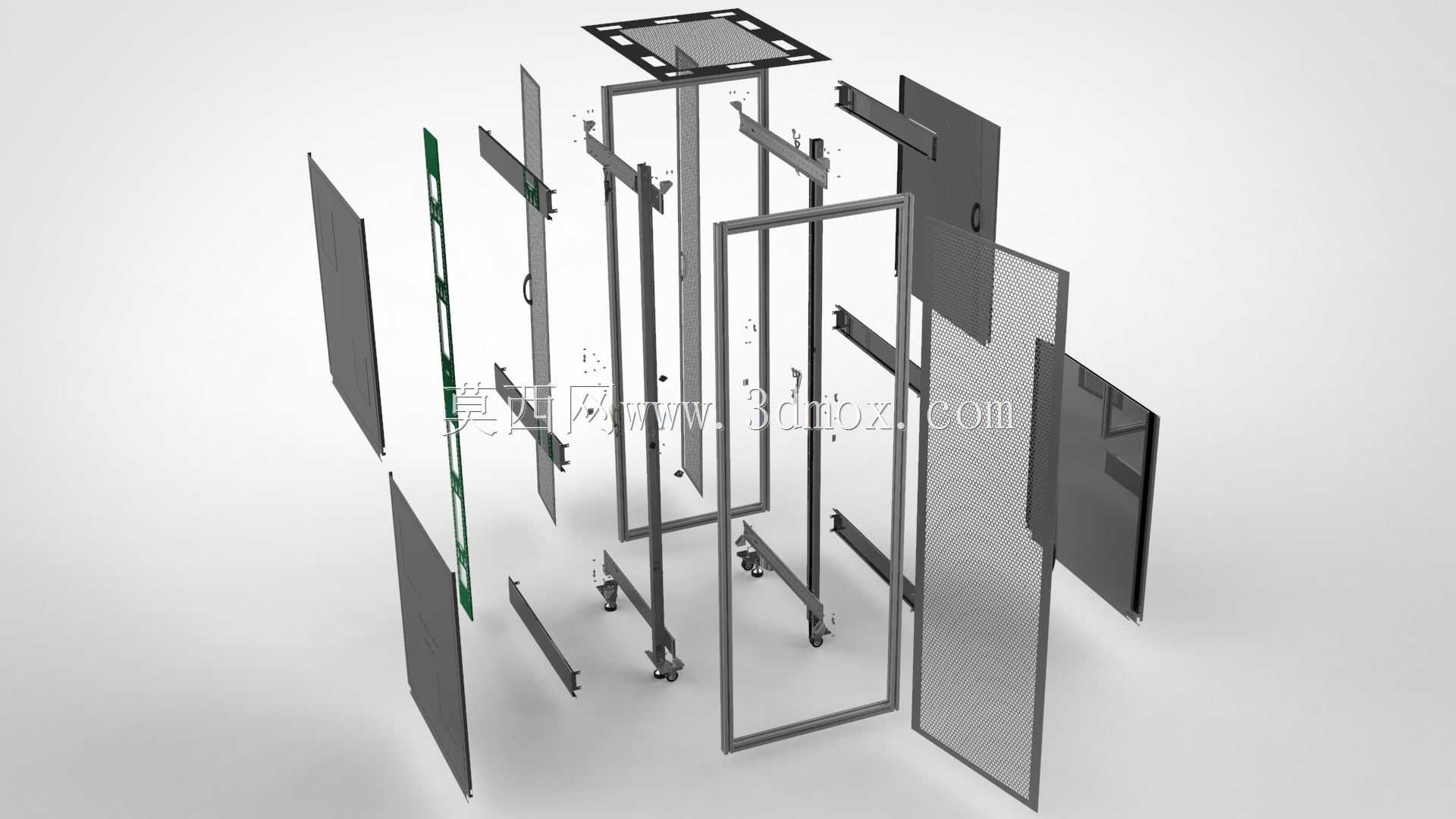

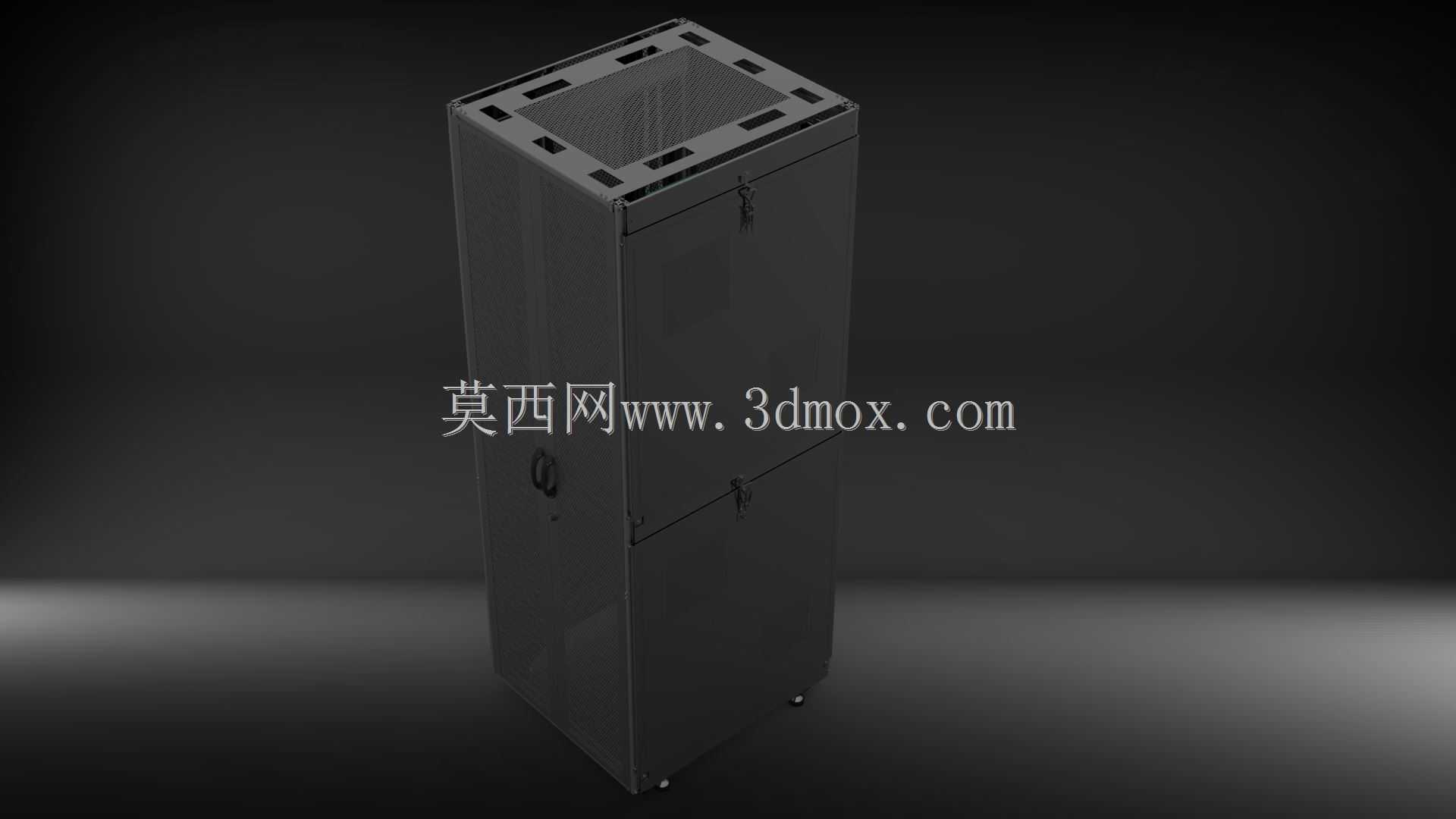

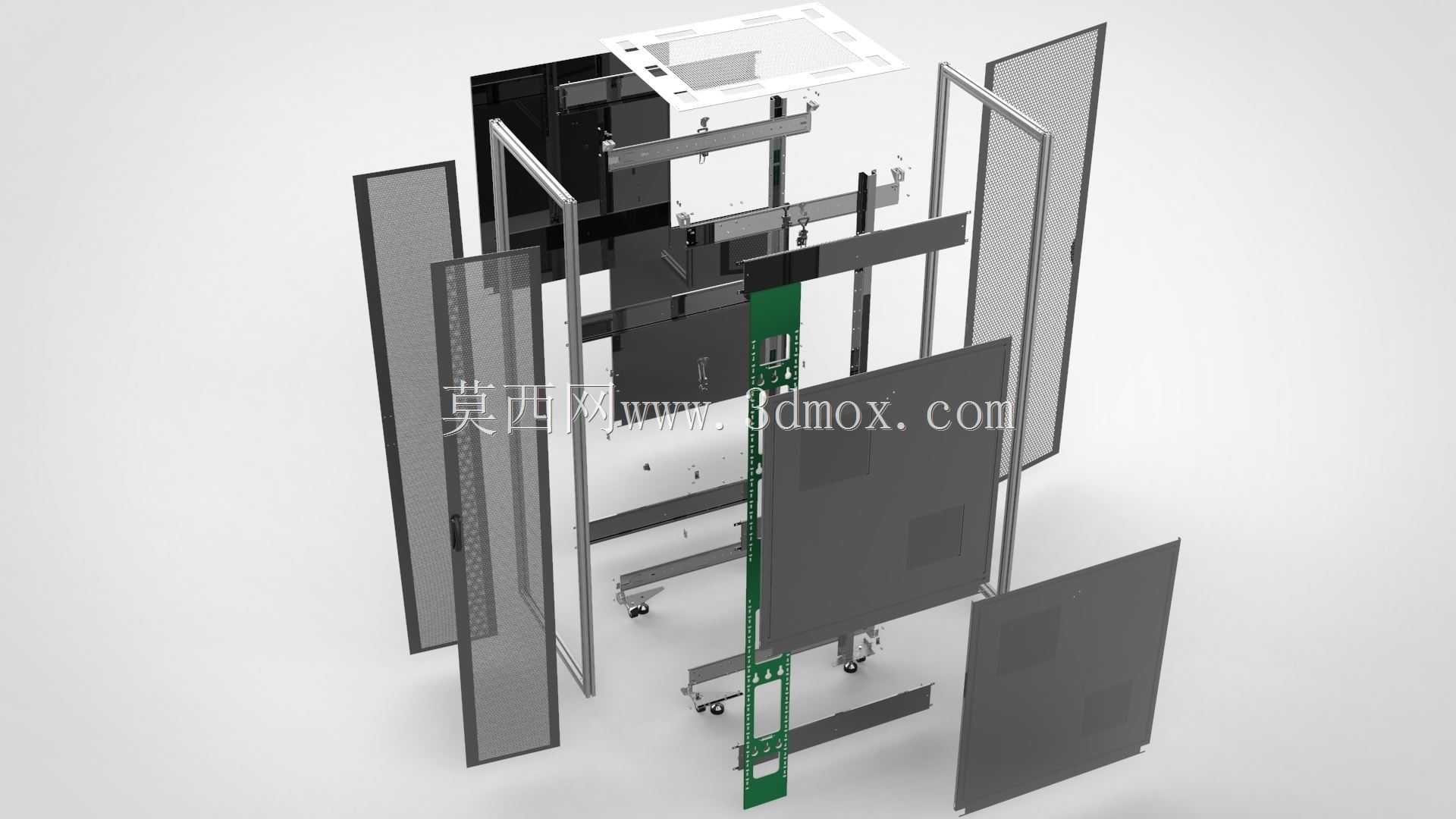

　　在数据中心、工业自动化产线、低压配电间这类需要集中布设电气组件的场景里，立式机架柜是承载核心电气硬件的基础载体，本次设计的48U规格立式金属板机柜，完全围绕现场安装、运维、负载承载的实际需求展开结构设计。从安装边界来看，机柜总宽度控制在800mm，深度1070mm，整体高度2259mm，刚好匹配48U的标准安装模数，不管是嵌入标准冷通道布局，还是沿车间墙面并排布设，都能适配常规的机房预留空间，不会出现尺寸超差导致的安装干涉问题。额定静态负载能力做到1500kg，这个参数是去掉脚轮和支撑脚后的纯框架承载值，足够堆叠多台服务器、工业PLC机架、配电模块等重型电气组件，框架主体采用SPCC冷轧钢板折弯拼接，安装轮廓处板材厚度1.5mm，

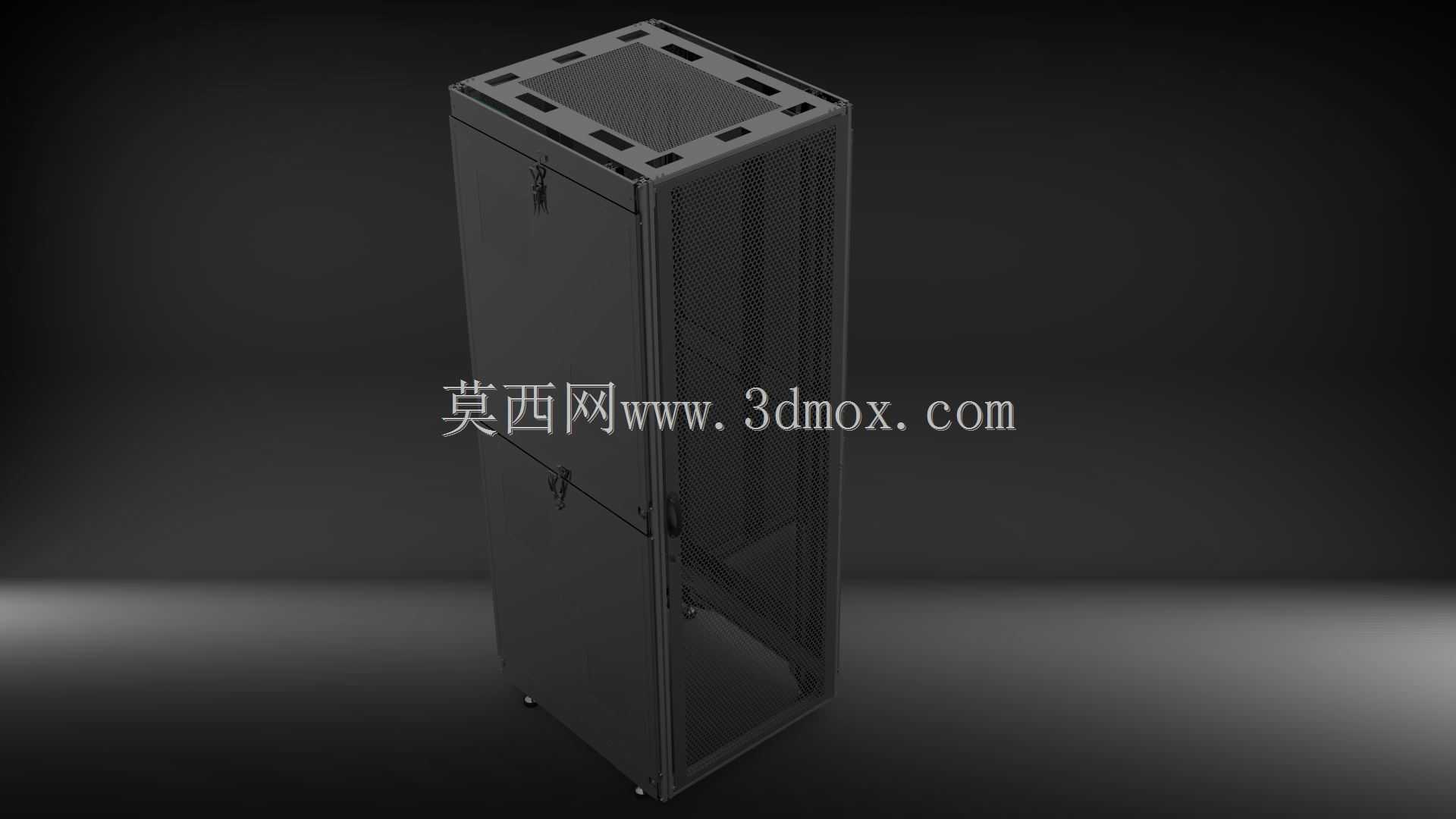

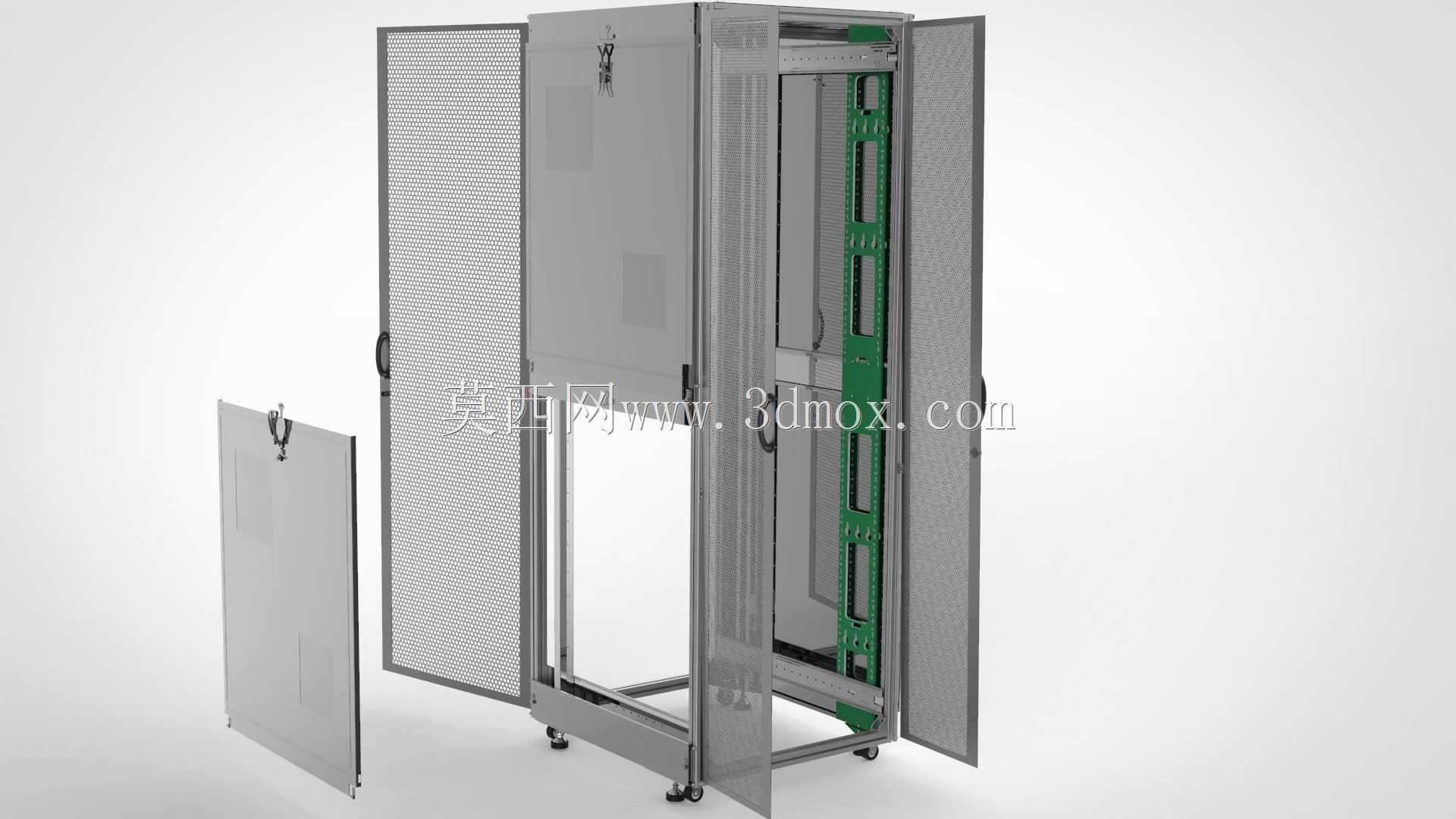

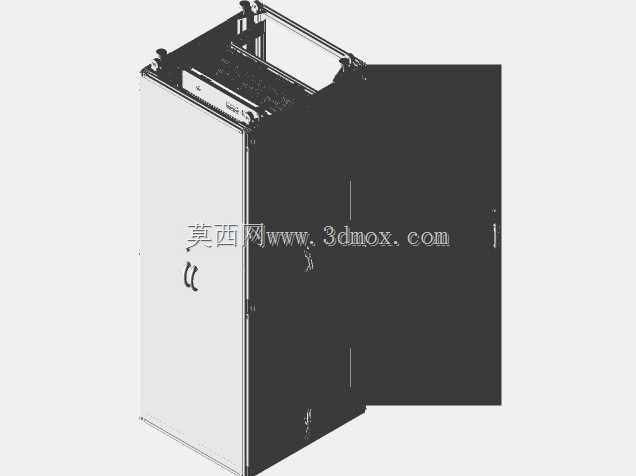

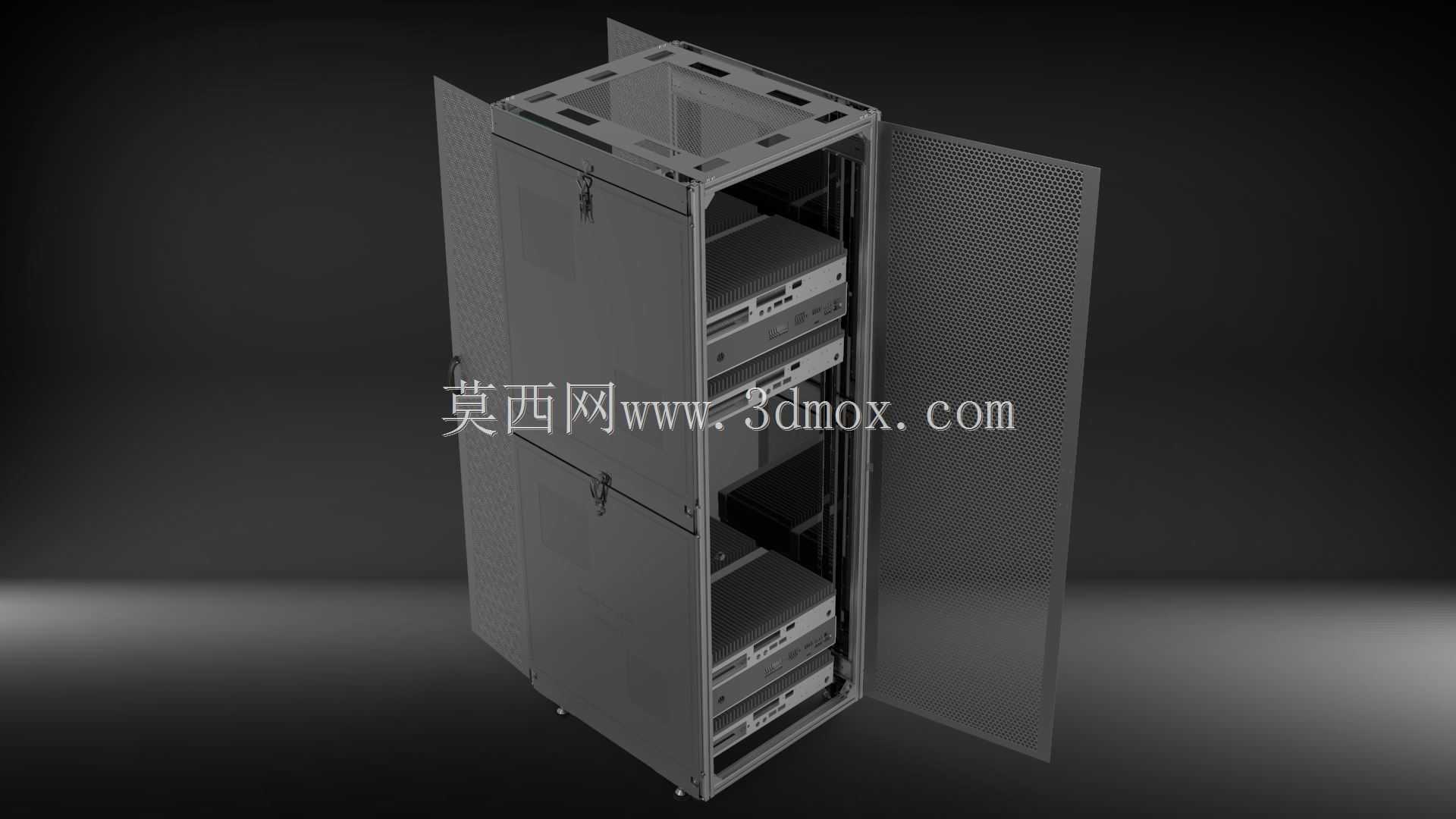

　　兼顾结构刚性和整体自重控制，不会因为板材过厚导致搬运、就位难度陡增，也不会因为板材偏薄出现长期承重后的框架形变。前门采用穿孔金属网设计，在保证柜体防护等级达到IP20的前提下，最大化提升通风散热效率，避免密闭柜体内部电气组件积热导致的性能下降、寿命折损问题；前后门均配置带钥匙锁的双扣门结构，门体支持快速拆卸，运维人员在进行设备上架、线路梳理、故障排查时，可以直接将门体拆下，获得无遮挡的操作空间，不用在狭窄的门隙间勉强操作。柜体后部设计有两扇带锁门，预留了线缆穿通开口，从上到下配套了完整的安装套件，包含带M6螺钉和内六角扳手的安装篮，现场施工时不用额外准备配套紧固件，拿到柜体就能直接开展设备安装作业，减少现场筹备的物料成本。

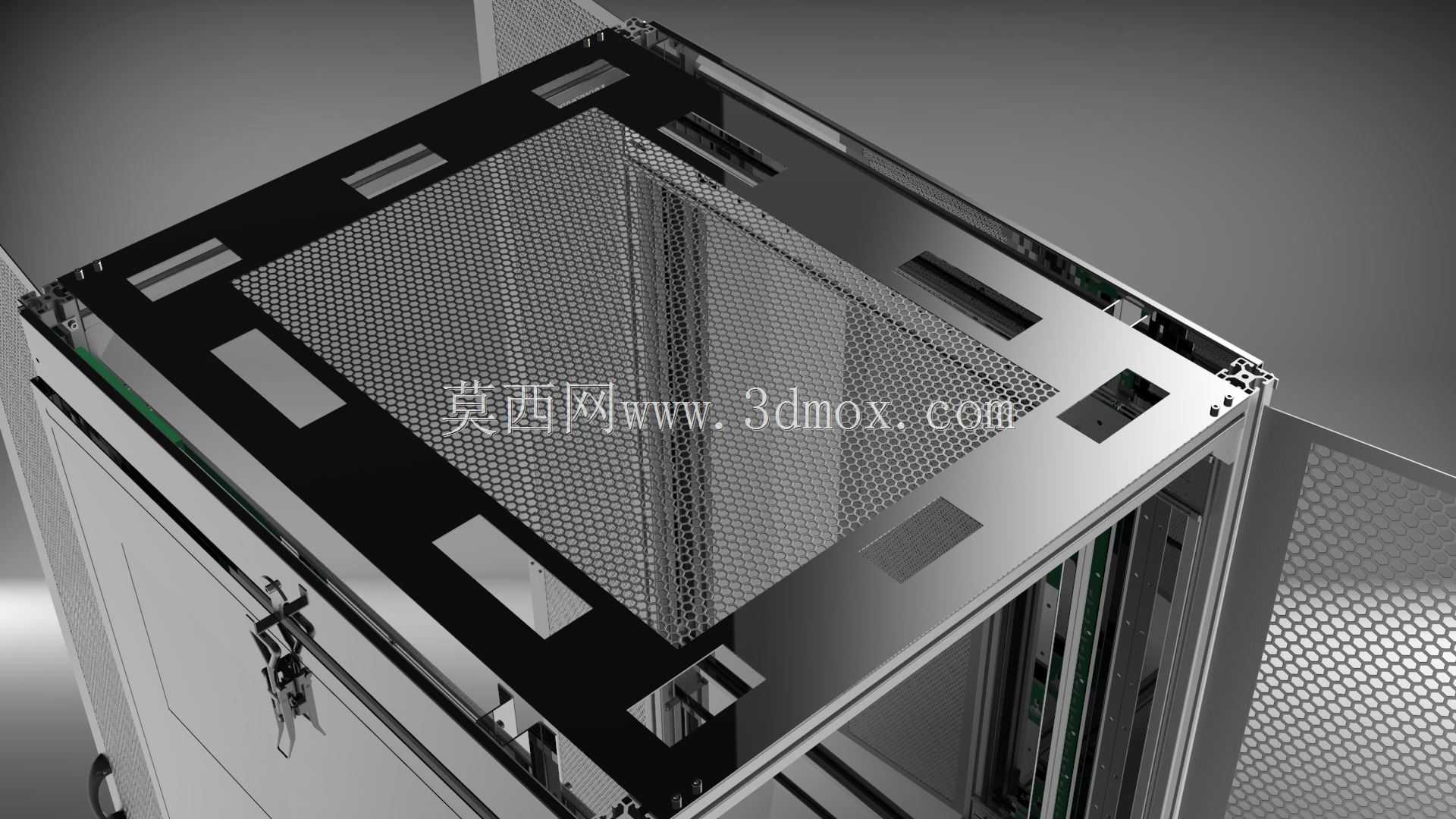

　　柜体顶部预留了六个风扇安装位，针对高功率设备密集布设的场景，可以直接在顶部加装散热风扇，形成下进上出的独立散热风道，不需要额外对柜体进行开孔改造，就能满足高热密度场景的散热需求。整个柜体的结构设计完全遵循钣金加工的工艺要求，所有折弯边都做了圆角处理，避免加工、安装过程中划伤施工人员，拼接处的公差控制在0.5mm以内，保证门体安装后缝隙均匀，锁具开合顺畅，不会出现卡滞、错位的问题。在实际选型应用中，这款机柜既可以用于数据中心的服务器承载，也可以用于工业车间的自动化控制组件集成，还能作为低压配电系统的柜体载体，适配多场景的电气组件安装需求，结构设计上充分考虑了现场安装、日常运维、长期承重、散热通风等多维度的实际需求，没有冗余的装饰性结构，所有设计细节都围绕工程实际使用场景展开。
