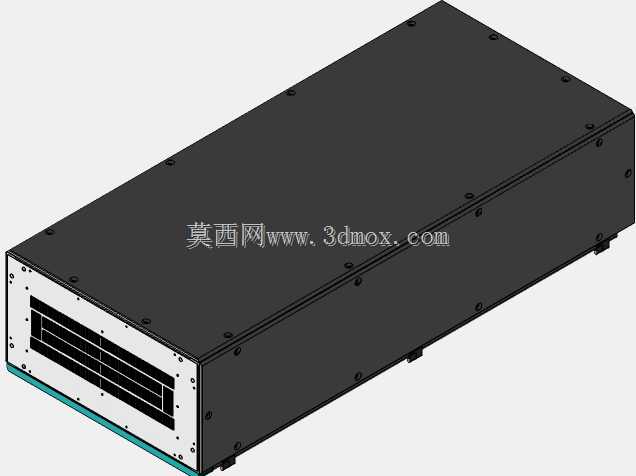

工业级西门子低压成套电气控制柜结构设计

　　在车间产线配电、机床配套电控、工业自动化系统集成场景中，这类落地式电气柜是承载配电回路、控制元件的核心载体，本次设计的柜体针对工业现场多粉尘、偶有溅水的使用环境做了结构强化，整体采用冷轧钢板折弯拼接的框架式结构，相比焊接式柜体具备更好的装配公差适配性，后期维护拆解也更便捷。

　　从实际安装边界来看，柜体整体高度适配车间常规线缆桥架的下沿高度，宽度预留了双开门的开合操作空间，深度方向考虑了柜内元件的散热间隙与后侧布线槽的走线空间，安装时底部预留电缆进线的敲落孔位置，可适配上进线、下进线两种不同的车间布线方式，无需额外现场开孔改造。柜体门板内侧预留了元件标识牌的安装卡槽，同时设置了多点式门锁结构，关闭后可达到IP54的防护等级，能阻挡车间内的金属切削粉尘、切削液飞溅进入柜内，避免元件短路故障。

　　设计过程中优先考虑了柜内的元件排布逻辑，将主进线断路器、塑壳开关这类大体积发热元件布置在柜内上部区域，既符合强电回路的走线最短原则，也能利用热空气上升的特性通过顶部的散热通风槽带走热量；中间区域预留PLC模块、接触器、继电器这类控制元件的安装导轨位置，导轨采用标准35mmDIN规格，可兼容不同品牌的标准导轨安装元件，导轨之间预留了足够的接线操作空间，方便后期接线与故障排查；下部区域布置接线端子排与接地铜排，接地铜排全程贯通柜体框架，所有金属结构件都与接地排做可靠电气连接，满足工业配电的接地安全规范。

　　柜体的侧板采用可拆卸式结构，当需要进行柜内侧面布线或者加装辅件时，可直接拆下侧板操作，无需整体挪动柜体；顶部预留了吊装孔位置，孔位做了翻边强化处理，吊装时不会出现柜体变形的问题，适配车间内行车、叉车的转运安装需求。考虑到现场可能的扩容需求，柜内预留了20%的空余安装位，后期新增控制回路时无需更换柜体，只需在空余导轨位置加装元件即可，降低产线升级的改造成本。

　　布线槽的布置采用强弱电分离的设计思路，强电动力回路的布线槽与弱电信号回路的布线槽分开设置，间距保持在20mm以上，避免强电对PLC信号、传感器信号造成电磁干扰，布线槽的盖板采用卡扣式设计，后期查线、换线时可快速拆装。柜体门板上预留了指示灯、操作按钮、人机界面的安装开孔位，开孔尺寸符合常规工业元件的安装标准，用户可根据实际需求选配对应的操作元件，无需二次开孔加工。

　　从结构强度角度，柜体框架的折弯处做了加强筋处理，满载元件安装后柜体不会出现形变，长期使用也不会出现门板下垂、缝隙变大的问题；表面处理采用静电喷塑工艺，涂层厚度均匀，具备较好的耐锈蚀、耐刮擦性能，适配机械加工车间、装配车间、仓储物流车间等多种工业现场的使用环境。在安装固定方面，柜体底部设置了四个安装固定脚，可通过膨胀螺栓直接固定在水泥地面上，也可搭配槽钢底座做抬高安装，避免地面潮气侵入柜内，适配南方潮湿地区或者有地面积水风险的安装场景。
