60吨工业级干砂进料储料斗结构

　　在砂石骨料处理、铸造砂处理、建材干混砂浆生产这类散状干物料转运的工况里，进料斗是衔接上游来料与下游输送、筛分、混料设备的核心中转结构，这款60吨容量的干砂进料斗，就是针对大储量、连续进料的重载工况设计的中转储料结构。从现场安装的边界条件来看，这类料斗通常布置在原料进厂后的第一级受料点位，上方可对接自卸车卸料、皮带机来料或者抓斗上料，下方通过窄口出料段对接定量给料机、皮带输送机或者斗式提升机，承担来料缓存、均匀给料、避免下游设备受物料冲击的作用，能有效缓冲上游来料的间断性波动，让整条产线的物料输送保持连续稳定，不会因为上游卸料的间隙导致下游设备空转待料。

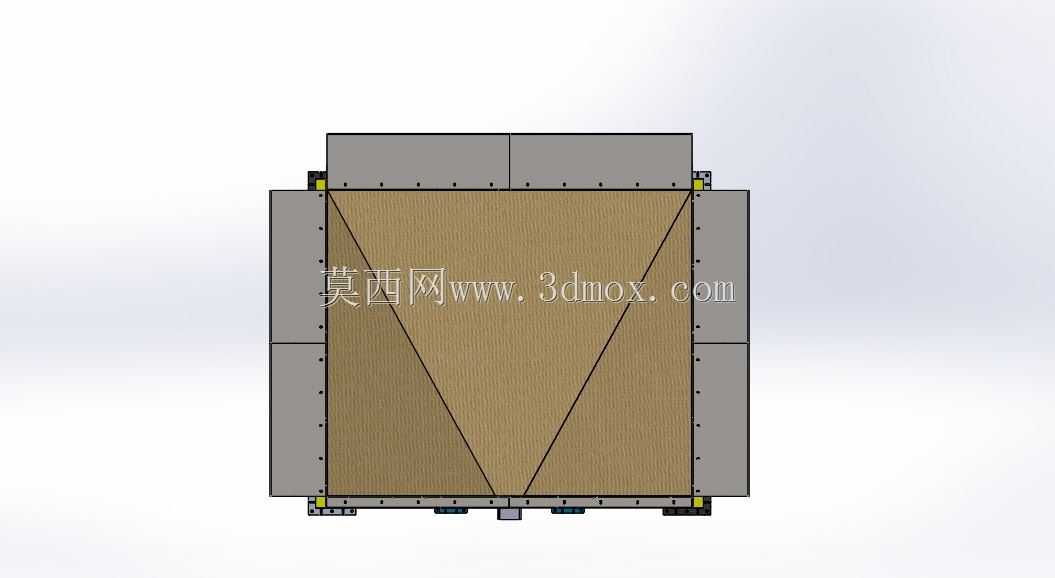

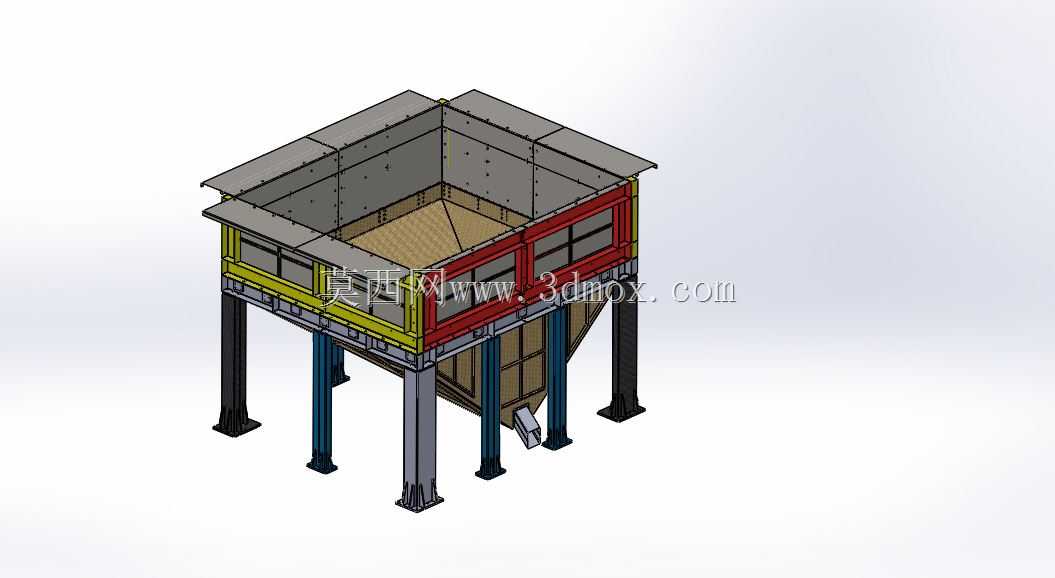

　　结构设计上，这款料斗采用上部方箱形储料段、下部锥形导料段的组合结构，上部方箱段做了加高的围挡设计，60吨的储量对应的容积按照干砂堆积密度1.6吨每立方米测算，有效储料容积在38立方米左右，方箱段的内壁做了耐磨衬板的安装位，因为干砂在落料、储料过程中会对壁面产生持续的冲刷磨损，预留衬板安装结构可以在后期运维时快速更换磨损件，不用整体更换料斗主体，大幅降低运维成本。上部箱体的外侧做了多道横向、纵向的型钢加强筋，因为满料状态下物料对侧壁的侧向压力非常大，尤其是靠近下部锥段的位置，加强筋的排布按照等强度设计逻辑，越靠近锥段的位置筋板间距越小、型材规格越大，避免侧壁在长期重载下出现鼓胀变形。

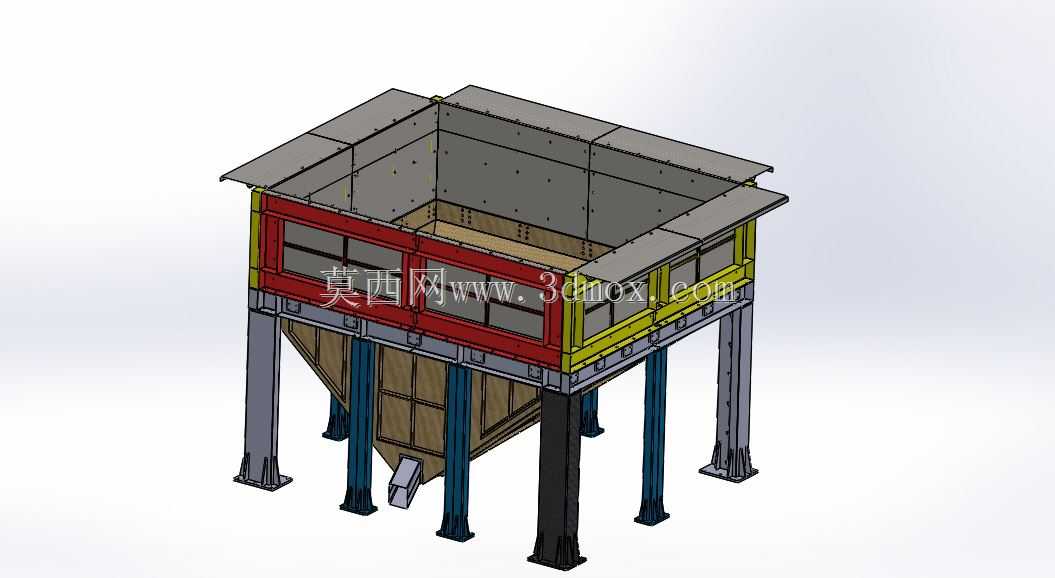

　　支撑结构采用六根独立的型钢支腿，其中四根布置在方箱段的四个角点，另外两根对应锥段的受力集中点做补强支撑，支腿底部设计了带地脚螺栓孔的安装底板，安装时需要和现场的混凝土基础预埋钢板做焊接或者螺栓紧固，基础的承载能力需要匹配满料状态下料斗加上物料的总重量，还要预留一定的动载系数，因为卸料时物料下落的冲击会带来额外的动载荷。支腿之间设计了横向的连接横梁，形成稳定的框架结构，避免料斗在受料冲击时出现晃动，提升整体结构的抗侧倾能力。下部的锥形导料段采用四棱锥结构，锥角的设计经过反复核算，要保证干砂能够依靠自重顺利下滑，不会出现物料粘壁、架桥堵料的问题，针对干砂这类流动性较好的散料，锥段的壁面倾角设置为55度，大于干砂的自然安息角，保证物料能够顺畅从出料口流出，出料口的尺寸匹配下游给料设备的进料口径，同时在出料口位置预留了闸门安装法兰，可以根据需要安装手动或者气动闸板阀，在检修下游设备时切断料流。

　　设计过程中首先要明确的是物料的特性，干砂的粒度、含泥量、含水率都会直接影响料斗的锥角设计和内壁处理方式，这款料斗针对的是含水率低于3%的干砂，流动性好，所以不需要额外设置振动器或者空气炮的安装位，如果是含水率更高的湿砂，就需要在锥段预留助流装置的安装接口。另外料斗的顶部设计了格栅围挡，一方面可以防止卸料时大块异物进入料斗卡堵下游设备，另一方面也能起到安全防护的作用，避免人员意外跌落，顶部的敞口尺寸要匹配上料设备的卸料范围，比如自卸车卸料的话，敞口的长宽要满足车辆倒车卸料时的物料落点范围，不会让物料撒到料斗外面。

　　从安装边界来看，支腿的高度设计要满足下游设备的安装空间要求，出料口距离地面的高度要保证给料机、皮带机能够顺利布置，同时预留出设备检修、闸门操作的空间，支腿的跨距要保证整体结构的稳定性，重心始终落在支腿围成的支撑面内部，即使出现偏载卸料的情况也不会发生倾覆。料斗的所有钢结构连接位置，满料受力的关键焊缝都要求全焊透结构，焊接完成后需要做应力消除处理，避免焊接应力导致长期使用过程中焊缝开裂，表面做除锈后喷涂耐磨防锈漆，适应户外或者车间内的多尘工况，延长设备的使用寿命。这类大储量进料斗的应用，能大幅减少上游上料设备的启停频次，比如自卸车不需要频繁小批量卸料，可以一次性卸满料斗后离开，提升原料转运的效率，同时稳定的料流也能让下游的筛分、混料设备工作在最优工况，提升整条产线的处理能力和成品稳定性。
