3.5mm规格立体声耳机插头精细三维建模

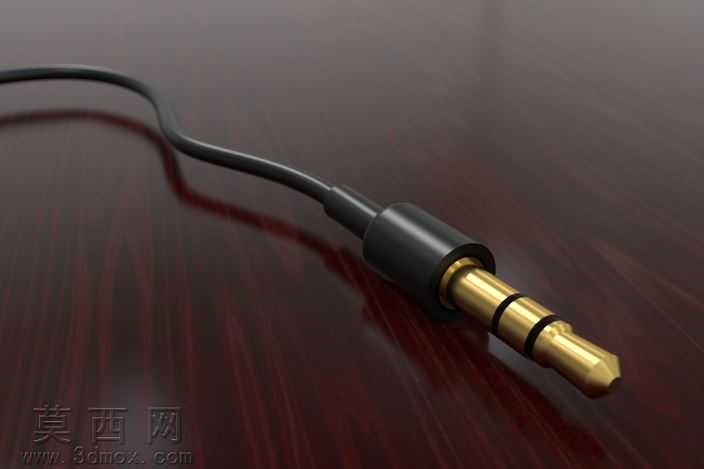

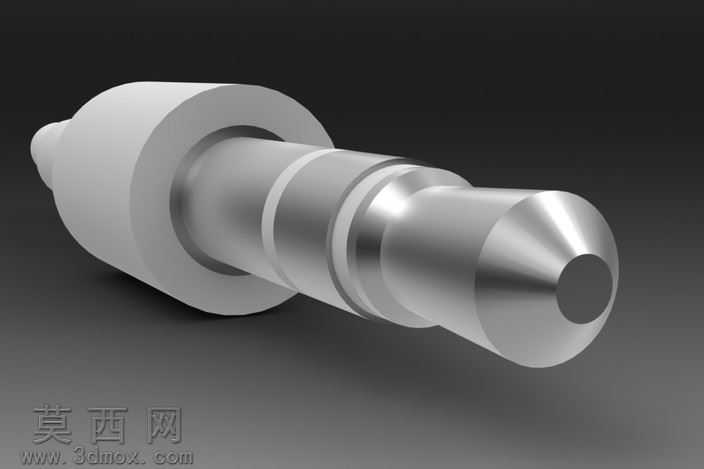

本作品为3.5mm规格立体声耳机插头的三维建模成果，建模全程在SolidWorks软件中完成，整体采用自顶向下的设计思路，先梳理插头的功能结构分区，将整体拆分为注塑外被、线材过渡段、金属插芯、绝缘隔环、接触电极这几个独立的建模单元，再通过装配约束完成整体组合，保证各部件的配合尺寸完全符合民用3.5mm音频插头的通用行业标准，可直接用于结构验证、装配模拟等场景。建模过程中，金属插芯部分采用旋转凸台命令生成基础柱体结构，再通过拉伸切除加工出三道环形槽位，分别对应左声道、右声道、接地三个电极的分隔位置，电极表面做了微小的圆角过渡处理，还原真实插头插拔时的顺滑触感，避免尖锐棱角带来的建模失真；绝缘隔环采用薄壁旋转特征制作，厚度控制在0.8mm，与金属槽位做间隙配合，还原真实产品中隔环的限位、绝缘作用。线材过渡段部分，建模时重点还原了白色PVC外被的自然弯曲形态，没有采用生硬的直线拉伸结构，而是通过样条曲线引导扫描特征，模拟线材从插头尾部延伸出的自然垂坠弧度，外被表面做了轻微的哑光质感处理，没有添加多余的刻字或装饰，还原普通消费级耳机插头的简约外观。渲染环节采用工作室暗调背景，地面添加弱反射效果模拟光滑台面，灯光采用三点布光方案：主光源从侧上方45度角打亮金属插芯部分，突出金属电极的镀铬亮面质感，反射出柔和的环境光；辅光源从另一侧补光，弱化白色塑料外被部分的阴影死区，避免暗部细节丢失；轮廓光从后方打亮线材的边缘，勾勒出弯曲线材的轮廓线条，让整体模型更具立体感。材质参数调整上，金属插芯部分设置高反射率、低粗糙度的金属材质，添加极细微的表面划痕纹理，还原真实使用中插头金属部分的轻微磨损质感，避免过于完美的镜面效果带来的塑料感；白色塑料外被部分设置半哑光的PVC材质，粗糙度调整为0.3，添加极淡的暖白色偏色，还原普通消费级塑料配件的温润质感，没有采用冷白的生硬塑料色调；绝缘隔环部分设置深灰色哑光塑料材质，与白色外被、银色金属形成清晰的色彩层次，让各结构部件的区分度更高。整体建模没有添加多余的装饰元素，完全围绕真实耳机插头的结构、形态进行还原，既保证了尺寸的准确性，也通过材质和渲染还原了产品的真实视觉效果，可用于音频配件类产品的展示、结构教学、装配模拟等多种场景。
